5 Процессор. Алу, уу , регистры.

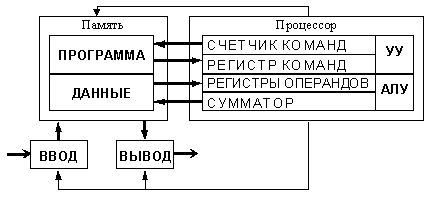

Структуры компьютеров основаны на общих логических принципах, позволяющих выделить в любом компьютере следующие главные устройства:

память (запоминающее устройство, ЗУ), состоящую из перенумерованных ячеек;

процессор, включающий в себя устройство управления (УУ) и арифметико-логическое устройство (АЛУ);

Эти устройства соединены каналами связи, по которым передается информация.

приём информации из других устройств;

выдача информации по запросу в другие устройства машины.

обработка данных по заданной программе путем выполнения арифметических и логических операций;

программное управление работой устройств компьютера.

Та часть процессора, которая выполняет команды, называется арифметико-логическим устройством (АЛУ), а другая его часть, выполняющая функции управления устройствами, называется устройством управления (УУ).

В составе процессора имеется ряд специализированных дополнительных ячеек памяти, называемых регистрами.

Регистр выполняет функцию кратковременного хранения числа или команды. Над содержимым некоторых регистров специальные электронные схемы могут выполнять некоторые манипуляции. Например, «вырезать» отдельные части команды для последующего их использования или выполнять определенные арифметические операции над числами.

Основным элементом регистра является электронная схема, называемая триггером, которая способна хранить одну двоичную цифру (разряд двоичного кода).

Регистр представляет собой совокупность триггеров, связанных друг с другом определённым образом общей системой управления.

Существует несколько типов регистров, отличающихся видом выполняемых операций. Некоторые важные регистры имеют свои названия, например:

сумматор — регистр АЛУ, участвующий в выполнении каждой операции;

счетчик команд — регистр УУ, содержимое которого соответствует адресу очередной выполняемой команды; служит для автоматической выборки программы из последовательных ячеек памяти;

регистр команд — регистр УУ для хранения кода команды на период времени, необходимый для ее выполнения. Часть его разрядов используется для хранения кода операции, остальные — для хранения кодов адресов операндов.

6 Принципы Дж. фон Неймана.

В основу построения подавляющего большинства компьютеров положены следующие общие принципы, сформулированные в 1945 г. американским ученым Джоном фон Нейманом.

1. Принцип программного управления. Из него следует, что программа состоит из набора команд, которые выполняются процессором автоматически друг за другом в определенной последовательности.

2. Принцип однородности памяти. Программы и данные хранятся в одной и той же памяти. Поэтому компьютер не различает, что хранится в данной ячейке памяти — число, текст или команда. Над командами можно выполнять такие же действия, как и над данными. Это позволяет программе в процессе её выполнение перерабатывать и изменять саму себя. Более того, команды одной программы могут быть получены как результаты исполнения другой программы. На этом принципе основаны методы трансляции — перевода текста программы с языка программирования высокого уровня на язык конкретной машины.

3. Принцип адресности. Структурно основная память состоит из перенумерованных ячеек; процессору в произвольный момент времени доступна любая ячейка. Отсюда следует возможность давать имена областям памяти, так, чтобы к запомненным в них значениям можно было впоследствии обращаться или менять их в процессе выполнения программ с использованием присвоенных имен.

Компьютеры, построенные на этих принципах, относятся к типу фон-неймановских.

7 Команда. Определение, состав, выполнение.

Команда — это описание элементарной операции, которую должен выполнить компьютер.

В общем случае, команда содержит следующую информацию:

код выполняемой операции;

указания по определению операндов (или их адресов);

указания по размещению получаемого результата.

В зависимости от количества операндов, команды бывают:

Команды хранятся в ячейках памяти в двоичном коде.

В современных компьютерах длина команд переменная (обычно от двух до четырех байтов), а способы указания адресов переменных весьма разнообразные. В адресной части команды может быть указан, например:

сам операнд (число или символ);

адрес операнда (номер байта, начиная с которого расположен операнд);

адрес адреса операнда (номер байта, начиная с которого расположен адрес операнда), и др.

Рассмотрим несколько возможных вариантов команды сложения (англ. add — сложение), при этом вместо цифровых кодов и адресов будем пользоваться условными обозначениями:

одноадресная команда add x (содержимое ячейки x сложить с содержимым сумматора, а результат оставить в сумматоре)

двухадресная команда add x, y (сложить содержимое ячеек x и y, а результат поместить в ячейку y)

трехадресная команда add x, y, z (содержимое ячейки x сложить с содержимым ячейки y, сумму поместить в ячейку z)

Выполнение команды можно проследить по схеме:

Процесс выполнение команд разбивается на следующие этапы:

из ячейки памяти, адрес которой хранится в счетчике команд, выбирается очередная команда; содержимое счетчика команд при этом увеличивается на длину команды;

выбранная команда передается в устройство управления на регистр команд;

устройство управления расшифровывает адресное поле команды;

по сигналам УУ операнды считываются из памяти и записываются в АЛУ на специальные регистры операндов;

УУ расшифровывает код операции и выдает в АЛУ сигнал выполнить соответствующую операцию над данными;

результат операции либо остается в процессоре, либо отправляется в память, если в команде был указан адрес результата;

# факты | Как работает процессор компьютера?

Вы читаете эти строки со смартфона, планшета или компьютера. Любое из этих устройств основано на микропроцессоре. Микропроцессор является «сердцем» любого компьютерного устройства. Существует много типов микропроцессоров, но все они решают одни и те же задачи. Сегодня мы поговорим о том, как процессор работает и какие задачи он выполняет. На первый взгляд все это представляется очевидным. Но очень многим пользователям было бы интересно углубить свои знания о важнейшем компоненте, обеспечивающем работу компьютера. Мы узнаем о том, как технология, основанная на простой цифровой логике, позволяет вашему компьютеру не только решать математические задачи, но и быть развлекательным центром. Как всего две цифры — единица и ноль — преобразуются в красочные игры и фильмы? Этот вопрос многие неоднократно задавали себе и будут рады получить на него ответ. Ведь даже в основе недавно рассмотренного нами процессора AMD Jaguar, на котором базируются новейшие игровые приставки, лежит та же древняя логика.

В англоязычной литературе микропроцессор часто называют CPU (central processing unit, [единым] модулем центрального процессора). Причина такого названия кроется в том, что современный процессор представляет собою единый чип. Первый микропроцессор в истории человечества был создан корпорацией Intel в далеком 1971 году.

Роль Intel в истории микропроцессорной индустрии

Первым микропроцессором для домашних компьютеров стал представленный в 1974 году Intel 8080. Вся вычислительная мощность 8-битного компьютера помещалась в одном чипе. Но по-настоящему большое значение имел анонс процессора Intel 8088. Он появился в 1979 году и с 1981 года стал использоваться в первых массовых персональных компьютерах IBM PC.

Далее процессоры начали развиваться и обрастать мощью. Каждый, кто хоть немного знаком с историей микропроцессорной индустрии, помнит, что на смену 8088 пришли 80286. Затем настал черед 80386, за которым следовали 80486. Потом были несколько поколений «Пентиумов»: Pentium, Pentium II, III и Pentium 4. Все это «интеловские» процессоры, основанные на базовой конструкции 8088. Они обладали обратной совместимостью. Это значит, что Pentium 4 мог обработать любой фрагмент кода для 8088, но делал это со скоростью, возросшей примерно в пять тысяч раз. С тех пор прошло не так много лет, но успели смениться еще несколько поколений микропроцессоров.

Name (Название). Модель процессора
Date (Дата). Год, в который процессор был впервые представлен. Многие процессоры представляли многократно, каждый раз, когда повышалась их тактовая частота. Таким образом, очередная модификация чипа могла быть повторно анонсирована даже через несколько лет после появления на рынке первой его версии
Transistors (Количество транзисторов). Количество транзисторов в чипе. Вы можете видеть, что этот показатель неуклонно увеличивался
Microns (Ширина в микронах). Один микрон равен одной миллионной доле метра. Величина этого показателя определяется толщиной самого тонкого провода в чипе. Для сравнения, толщина человеческого волоса составляет 100 микрон
Clock speed (Тактовая частота). Максимальная скорость работы процессора
Data Width. «Битность» арифметико-логического устройства процессора (АЛУ, ALU). 8-битное АЛУ может слагать, вычитать, умножать и выполнять иные действия над двумя 8-битными числами. 32-битное АЛУ может работать с 32-битными числами. Чтобы сложить два 32-битных числа, восьмибитному АЛУ необходимо выполнить четыре инструкции. 32-битное АЛУ справится с этой задачей за одну инструкцию. Во многих (но не во всех) случаях ширина внешней шины данных совпадает с «битностью» АЛУ. Процессор 8088 обладал 16-битным АЛУ, но 8-битной шиной. Для поздних «Пентиумов» была характерна ситуация, когда шина была уже 64-битной, а АЛУ по-прежнему оставалось 32-битным
MIPS (Миллионов инструкций в секунду). Позволяет приблизительно оценить производительность процессора. Современные микропроцессоры выполняют настолько много разных задач, что этот показатель потерял свое первоначальное значение и может использоваться, в основном, для сравнения вычислительной мощности нескольких процессоров (как в данной таблице)

Существует непосредственная связь между тактовой частотой, а также количеством транзисторов и числом операций, выполняемых процессором за одну секунду. Например, тактовая частота процессора 8088 достигала 5 МГЦ, а производительность: всего 0,33 миллиона операций в секунду. То есть на выполнение одной инструкции требовалось порядка 15 тактов процессора. В 2004 году процессоры уже могли выполнять по две инструкции за один такт. Это улучшение было обеспечено увеличением количества процессоров в чипе.

Чип также называют интегральной микросхемой (или просто микросхемой). Чаще всего это маленькая и тонкая кремниевая пластинка, в которую «впечатаны» транзисторы. Чип, сторона которого достигает двух с половиной сантиметров, может содержать десятки миллионов транзисторов. Простейшие процессоры могут быть квадратиками со стороной всего в несколько миллиметров. И этого размера достаточно для нескольких тысяч транзисторов.

Логика микропроцессора

Микропроцессор способен выполнять определенный набор машинных инструкций (команд). Оперируя этими командами, процессор выполняет три основные задачи:

C помощью своего арифметико-логического устройства, процессор выполняет математические действия: сложение, вычитание, умножение и деление. Современные микропроцессоры полностью поддерживают операции с плавающей точкой (с помощью специального арифметического процессора операций с плавающей точкой)
Микропроцессор способен перемещать данные из одного типа памяти в другой
Микропроцессор обладает способностью принимать решение и, на основании принятого им решения, «перепрыгивать», то есть переключаться на выполнение нового набора команд

Address bus (адресную шину). Ширина этой шины может составлять 8, 16 или 32 бита. Она занимается отправкой адреса в память
Data bus (шину данных): шириной 8, 16, 32 или 64 бита. Эта шина может отправлять данные в память или принимать их из памяти. Когда говорят о «битности» процессора, речь идет о ширине шины данных
Каналы RD (read, чтения) и WR (write, записи), обеспечивающие взаимодействие с памятью
Clock line (шина синхронизирующих импульсов), обеспечивающая такты процессора
Reset line (шина стирания, шина сброса), обнуляющая значение счетчика команд и перезапускающая выполнение инструкций

Поскольку информация достаточно сложна, будем исходить из того, что ширина обеих шин — и адресной и шины данных — составляет всего 8 бит. И кратко рассмотрим компоненты этого сравнительно простого микропроцессора:

Регистры A, B и C являются логическими микросхемами, используемыми для промежуточного хранения данных
Address latch (защелка адреса) подобна регистрам A, B и C
Счетчик команд является логической микросхемой (защелкой), способной приращивать значение на единицу за один шаг (если им получена соответствующая команда) и обнулять значение (при условии получения соответствующей команды)
ALU (арифметико-логическое устройство) может осуществлять между 8-битными числами действия сложения, вычитания, умножения и деления или выступать в роли обычного сумматора
Test register (тестовый регистр) является специальной защелкой, которая хранит результаты операций сравнения, производимых АЛУ. Обычно АЛУ сравнивает два числа и определяет, равны ли они или одно из них больше другого. Тестовый регистр способен также хранить бит переноса последнего действия сумматора. Он хранит эти значения в триггерной схеме. В дальнейшем эти значения могут использоваться дешифратором команд для принятия решений
Шесть блоков на диаграмме отмечены, как «3-State». Это буферы сортировки. Множество источников вывода могут быть соединены с проводом, но буфер сортировки позволяет только одному из них (в один момент времени) передавать значение: «0» или «1». Таким образом буфер сортировки умеет пропускать значения или перекрывать источнику вывода возможность передавать данные
Регистр команд (instruction register) и дешифратор команд (instruction decoder) держат все вышеперечисленные компоненты под контролем

На данной диаграмме не отображены линии управления дешифратора команд, которые можно выразить в виде следующих «приказов»:

«Регистру A принять значение, поступающее в настоящий момент от шины данных»
«Регистру B принять значение, поступающее в настоящий момент от шины данных»
«Регистру C принять значение, поступающее в настоящий момент от арифметико-логического устройства»
«Регистру счетчика команд принять значение, поступающее в настоящий момент от шины данных»
«Адресному регистру принять значение, поступающее в настоящий момент от шины данных»
«Регистру команд принять значение, поступающее в настоящий момент от шины данных»
«Счетчику команд увеличить значение [на единицу]»
«Счетчику команд обнулиться»
«Активировать один из из шести буферов сортировки» (шесть отдельных линий управления)
«Сообщить арифметико-логическому устройству, какую операцию ему выполнять»
«Тестовому регистру принять тестовые биты из АЛУ»
«Активировать RD (канал чтения)»
«Активировать WR (канал записи)»

В дешифратор команд поступают биты данных из тестового регистра, канала синхронизации, а также из регистра команд. Если максимально упростить описание задач дешифратора инструкций, то можно сказать, что именно этот модуль «подсказывает» процессору, что необходимо сделать в данный момент.

Память микропроцессора

Выше мы писали о шинах (адресной и данных), а также о каналах чтения (RD) и записи (WR). Эти шины и каналы соединены с памятью: оперативной (ОЗУ, RAM) и постоянным запоминающим устройством (ПЗУ, ROM). В нашем примере рассматривается микропроцессор, ширина каждой из шин которого составляет 8 бит. Это значит, что он способен выполнять адресацию 256 байт (два в восьмой степени). В один момент времени он может считывать из памяти или записывать в нее 8 бит данных. Предположим, что этот простой микропроцессор располагает 128 байтами ПЗУ (начиная с адреса 0) или 128 байтами оперативной памяти (начиная с адреса 128).

Модуль постоянной памяти содержит определенный предварительно установленный постоянный набор байт. Адресная шина запрашивает у ПЗУ определенный байт, который следует передать шине данных. Когда канал чтения (RD) меняет свое состояние, модуль ПЗУ предоставляет запрошенный байт шине данных. То есть в данном случае возможно только чтение данных.

Из оперативной памяти процессор может не только считывать информацию, он способен также записывать в нее данные. В зависимости от того, чтение или запись осуществляется, сигнал поступает либо через канал чтения (RD), либо через канал записи (WR). К сожалению, оперативная память энергозависима. При отключении питания она теряет все размещенные в ней данные. По этой причине компьютеру необходимо энергонезависимое постоянное запоминающее устройство.

Более того, теоретически компьютер может обойтись и вовсе без оперативной памяти. Многие микроконтроллеры позволяют размещать необходимые байты данных непосредственно в чип процессора. Но без ПЗУ обойтись невозможно. В персональных компьютерах ПЗУ называется базовой системой ввода и вывода (БСВВ, BIOS, Basic Input/Output System). Свою работу при запуске микропроцессор начинает с выполнения команд, найденных им в BIOS.

Команды BIOS выполняют тестирование аппаратного обеспечения компьютера, а затем они обращаются к жесткому диску и выбирают загрузочный сектор. Этот загрузочный сектор является отдельной небольшой программой, которую BIOS сначала считывает с диска, а затем размещает в оперативной памяти. После этого микропроцессор начинает выполнять команды расположенного в ОЗУ загрузочного сектора. Программа загрузочного сектора сообщает микропроцессору о том, какие данные (предназначенные для последующего выполнения процессором) следует дополнительно переместить с жесткого диска в оперативную память. Именно так происходит процесс загрузки процессором операционной системы.

Инструкции микропроцессора

Приведем список слов-команд языка ассемблера для условного простого процессора, который мы рассматриваем в качестве примера к нашему повествованию:

LOADA mem — Загрузить (load) регистр A из некоторого адреса памяти
LOADB mem — Загрузить (load) регистр B из некоторого адреса памяти
CONB con — Загрузить постоянное значение (constant value) в регистр B
SAVEB mem — Сохранить (save) значение регистра B в памяти по определенному адресу
SAVEC mem — Сохранить (save) значение регистра C в памяти по определенному адресу
ADD — Сложить (add) значения регистров A и B. Результат действия сохранить в регистре C
SUB — Вычесть (subtract) значение регистра B из значения регистра A. Результат действия сохранить в регистре C
MUL — Перемножить (multiply) значения регистров A и B. Результат действия сохранить в регистре C
DIV — Разделить (divide) значение регистра A на значение регистра B. Результат действия сохранить в регистре C
COM — Сравнить (compare) значения регистров A и B. Результат передать в тестовый регистр
JUMP addr — Перепрыгнуть (jump) к указанному адресу
JEQ addr — Если выполняется условие равенства значений двух регистров, перепрыгнуть (jump) к указанному адресу
JNEQ addr — Если условие равенства значений двух регистров не выполняется, перепрыгнуть (jump) к указанному адресу
JG addr — Если значение больше, перепрыгнуть (jump) к указанному адресу
JGE addr — Если значение больше или равно, перепрыгнуть (jump) к указанному адресу
JL addr — Если значение меньше, перепрыгнуть (jump) к указанному адресу
JLE addr — Если значение меньше или равно, перепрыгнуть (jump) к указанному адресу
STOP — Остановить (stop) выполнение

Английские слова, обозначающие выполняемые действия, в скобках приведены неспроста. Так мы можем видеть, что язык ассемблера (как и многие другие языки программирования) основан на английском языке, то есть на привычном средстве общения тех людей, которые создавали цифровые технологии.

Работа микропроцессора на примере вычисления факториала

Математические вычисления

факториал от 5 = 5! = 5 * 4 * 3 * 2 * 1 = 120

На языке программирования C этот фрагмент кода, выполняющего данное вычисление, будет выглядеть следующим образом:

Когда эта программа завершит свою работу, переменная f будет содержать значение факториала от пяти.

Компилятор C транслирует (то есть переводит) этот код в набор инструкций языка ассемблера. В рассматриваемом нами процессоре оперативная память начинается с адреса 128, а постоянная память (которая содержит язык ассемблера) начинается с адреса 0. Следовательно, на языке данного процессора эта программа будет выглядеть так:

// Предположим, что a по адресу 128// Предположим, что F по адресу 1290 CONB 1 // a=1;1 SAVEB 1282 CONB 1 // f=1;3 SAVEB 1294 LOADA 128 // if a > 5 the jump to 175 CONB 56 COM7 JG 178 LOADA 129 // f=f*a;9 LOADB 12810 MUL11 SAVEC 12912 LOADA 128 // a=a+1;13 CONB 114 ADD15 SAVEC 12816 JUMP 4 // loop back to if17 STOP

Теперь возникает следующий вопрос: а как же все эти команды выглядят в постоянной памяти? Каждая из этих инструкций должна быть представлена в виде двоичного числа. Чтобы упростить понимание материала, предположим, что каждая из команд языка ассемблера рассматриваемого нами процессора имеет уникальный номер:

LOADA — 1
LOADB — 2
CONB — 3
SAVEB — 4
SAVEC mem — 5
ADD — 6
SUB — 7
MUL — 8
DIV — 9
COM — 10
JUMP addr — 11
JEQ addr — 12
JNEQ addr — 13
JG addr — 14
JGE addr — 15
JL addr — 16
JLE addr — 17
STOP — 18

Будем считать эти порядковые номера кодами машинных команд (opcodes). Их еще называют кодами операций. При таком допущении, наша небольшая программа в постоянной памяти будет представлена в таком виде:

// Предположим, что a по адресу 128// Предположим, что F по адресу 129Addr машинная команда/значение0 3 // CONB 11 12 4 // SAVEB 1283 1284 3 // CONB 15 16 4 // SAVEB 1297 1298 1 // LOADA 1289 12810 3 // CONB 511 512 10 // COM13 14 // JG 1714 3115 1 // LOADA 12916 12917 2 // LOADB 12818 12819 8 // MUL20 5 // SAVEC 12921 12922 1 // LOADA 12823 12824 3 // CONB 125 126 6 // ADD27 5 // SAVEC 12828 12829 11 // JUMP 430 831 18 // STOP

Как вы заметили, семь строчек кода на языке C были преобразованы в 18 строчек на языке ассемблера. Они заняли в ПЗУ 32 байта.

Декодирование

Дешифратор команд нужен для того, чтобы перевести каждый машинный код в набор сигналов, приводящих в действие различные компоненты микропроцессора. Если упростить суть его действий, то можно сказать, что именно он согласует «софт» и «железо».

Рассмотрим работу дешифратора команд на примере инструкции ADD, выполняющей действие сложения:

В течение первого цикла тактовой частоты процессора происходит загрузка команды. На этом этапе дешифратору команд необходимо: активировать буфер сортировки для счетчика команд; активировать канал чтения (RD); активировать защелку буфера сортировки на пропуск входных данных в регистр команд
В течение второго цикла тактовой частоты процессора команда ADD декодируется. На этом этапе арифметико-логическое устройство выполняет сложение и передает значение в регистр C
В течение третьего цикла тактовой частоты процессора счетчик команд увеличивает свое значение на единицу (теоретически, это действие пересекается с происходившим во время второго цикла)

Каждая команда может быть представлена в виде набора последовательно выполняемых операций, которые в определенном порядке манипулируют компонентами микропроцессора. То есть программные инструкции ведут ко вполне физическим изменениям: например, изменению положения защелки. Некоторые инструкции могут потребовать на свое выполнение двух или трех тактовых циклов процессора. Другим может потребоваться даже пять или шесть циклов.

Микропроцессоры: производительность и тенденции

Микропроцессоры развиватся стремительно

Многие транзисторы поддерживают технологию конвейеризации. В рамках конвейерной архитектуры происходит частичное наложение выполняемых инструкций друг на друга. Инструкция может требовать на свое выполнение все тех же пяти циклов, но если процессором одновременно обрабатываются пять команд (на разных этапах завершенности), то в среднем на выполнение одной инструкции потребуется один цикл тактовой частоты процессора.

Во многих современных процессорах дешифратор команд не один. И каждый из них поддерживает конвейеризацию. Это позволяет выполнять более одной инструкции за один такт процессора. Для реализации этой технологии требуется невероятное множество транзисторов.

64-битные процессоры

Основная причина, по которой процессорам нужна 64-битность, состоит в том, что данная архитектура расширяет адресное пространство. 32-битные процессоры могут получать доступ только к двум или четырем гигабайтам оперативной памяти. Когда-то эти цифры казались гигантскими, но миновали годы и сегодня такой памятью никого уже не удивишь. Несколько лет назад память обычного компьютера составляла 256 или 512 мегабайт. В те времена четырехгигабайтный лимит мешал только серверам и машинам, на которых работают большие базы данных.

Но очень быстро оказалось, что даже обычным пользователям порой не хватает ни двух, ни даже четырех гигабайт оперативной памяти. 64-битных процессоров это досадное ограничение не касается. Доступное им адресное пространство в наши дни кажется бесконечным: два в шестьдесят четвертой степени байт, то есть что-то около миллиарда гигабайт. В обозримом будущем столь гигантской оперативной памяти не предвидится.

64-битная адресная шина, а также широкие и высокоскоростные шины данных соответствующих материнских плат, позволяют 64-битным компьютерам увеличить скорость ввода и вывода данных в процессе взаимодействия с такими устройствами, как жесткий диск и видеокарта. Эти новые возможности значительно увеличивают производительность современных вычислительных машин.

Но далеко не все пользователи ощутят преимущества 64-битной архитектуры. Она необходима, прежде всего, тем, кто занимается редактированием видео и фотографий, а также работает с различными большими картинками. 64-битные компьютеры по достоинству оценены ценителями компьютерных игр. Но те пользователи, которые с помощью компьютера просто общаются в социальных сетях и бродят по веб-просторам да редактируют текстовые файлы никаких преимуществ этих процессоров, скорее всего, просто не почувствуют.

какие узлы входят в состав процессора зачем нужны алу и уу

Какие узлы входят в состав процессора зачем нужны алу и уу

Одним из важнейших устройств компьютера является центральный процессор (CPU — англ, central processing unit, что переводится как «центральное вычислительное устройство»). Именно от типа процессора и его характеристик в первую очередь зависит производительность компьютерной системы в целом.

Центральный процессор — это устройство компьютера, предназначенное для выполнения арифметических и логических операций над данными, а также координации работы всех устройств компьютера.

Современные центральные процессоры для персональных компьютеров выполняются в виде отдельных микросхем и называются микропроцессорами. В дальнейшем будем считать понятия «микропроцессор» и «процессор» равнозначными.

Схема состава микропроцессора показана на рисунке 1.

какие узлы входят в состав процессора зачем нужны алу и уу

Основным элементом микропроцессора является ядро, от которого зависит большинство характеристик самого процессора. Ядро представляет собой часть микропроцессора, содержащую его основные функциональные блоки и осуществляющую выполнение одного потока команд.

Современные процессоры могут иметь более одного ядра, т.е. могут быть многоядерными. Многоядерные процессоры способны выполнять одновременно несколько потоков команд. Основная причина перехода к многоядерным процессорам была вызвана тем, что повышение производительности микропроцессоров путем дальнейшего наращивания тактовой частоты достигло физического предела в связи с очень высоким уровнем тепловыделения и энергопотребления. Производительность многоядерного процессора увеличивается за счет распараллеливания обработки данных между несколькими ядрами. Визуальное представление процессора показано на рисунке 2.

какие узлы входят в состав процессора зачем нужны алу и уу

Ядро процессора помещается в корпус (пластмассовый или керамический) и соединяется проводками с металлическими ножками (выводами), с помощью которых процессор присоединяется к системной плате компьютера. Количество выводов и их расположение определяют тип процессорного интерфейса (разъема). Каждая системная плата ориентирована на один определенный тип разъема

Арифметико-логическое устройство (АЛУ) выполняет все математические и логические операции.

Управляющее устройство (УУ) обеспечивает выполнение процессором последовательности команд программы.

Набор регистров — ячейки памяти внутри процессора, используемые для размещения команд программы и обрабатываемых данных.

Кэш-память (кэш) — сверхбыстрая память, хранящая содержимое наиболее часто используемых ячеек оперативной памяти, а также части программы, к которым процессор обратится с наибольшей долей вероятности. Процессор в первую очередь пытается найти нужные данные именно в кэш-памяти, а если их там не оказывается, обращается к более медленной оперативной памяти. Кэш-память делится на два или три уровня, которые обозначаются LI, L2 и L3 (чаще всего уровней два).

Сопроцессор — элемент процессора, выполняющий действия над числами с плавающей запятой.

Характеристики микропроцессора Тактовая частота. Для каждой выполняемой процессором команды требуется строго определенное количество единиц времени (тактов). Тактовые импульсы формируются генератором тактовой частоты, установленным на системной плате. Чем чаще они генерируются, тем больше команд процессор выполняет за единицу времени, т. е. тем выше его быстродействие. Тактовая частота обычно выражается в мегагерцах. 1 МГц равен 1 миллиону тактов в секунду. Первые модели процессоров Intel ( i 8008 x ) работали с тактовыми частотами, меньшими 5 МГц. Сегодня тактовая частота последних процессоров превышает 3 ГГц (1 ГГц = 1000 МГц). Внутренняя архитектура процессора, как и тактовая частота, также влияет на работу процессора, поэтому два CPU с одинаковой тактовой частотой не обязательно будут тратить одинаковое время на выполнение одной команды. Если, например, микропроцессору Intel 80286 требовалось 20 тактов, чтобы выполнить команду умножения двух чисел, то Intel 80486 или старше мог выполнить это же действие за один такт. Некоторые процессоры способны выполнять более одной команды за 1 такт. Их называют суперскалярными. Различают внутреннюю и внешнюю тактовую частоту. Внешняя тактовая частота — это частота, с которой процессор обменивается данными с оперативной памятью компьютера. Как уже было сказано выше, она формируется генератором тактовых импульсов (кварцевым резонатором).

Внутренняя тактовая частота — это частота, с которой происходит работа внутри процессора. Именно это значение указывается в прайс-листах фирм, продающих процессоры.

Что такое арифметико-логическое устройство (АЛУ)

Что такое АЛУ? Арифметико-логическое устройство, одна из составляющих процессора. В статье мы приглашаем вас узнать принципы его действия, историю создания, основные характеристики, выполняемые операции, существующие классификации АЛУ.

Определение понятия

какие узлы входят в состав процессора зачем нужны алу и уу Вам будет интересно: Эльбрус или Байкал: какой российский процессор лучше?

Современное многофункциональное АЛУ состоит сегодня из двух частей:

какие узлы входят в состав процессора зачем нужны алу и уу

Набор выполняемых операций

Важно знать, какие операции должно исполнять АЛУ для того, чтобы обладать функциональной полнотой. Как правило, хватает четырех:

какие узлы входят в состав процессора зачем нужны алу и уу Вам будет интересно: Интерфейс RS 485: описание

Если мы обратимся к первым арифметико-логическим устройствам, то увидим, что количество выполняемых ими операций ограничивалось 16-ю. Современные АЛУ способны выполнять сотни! Кстати, число операций и сегодня является важнейшей характеристикой данных устройств.

Классификация АЛУ

По способу представления информации:

По способу действий с операндами:

По применению систем исчисления:

По особенностям использования узлов и элементов:

какие узлы входят в состав процессора зачем нужны алу и уу Вам будет интересно: GeForce GT 720M: обзор, характеристики и отзывы

По временным характеристикам:

По характеристике устройства управления:

какие узлы входят в состав процессора зачем нужны алу и уу

Основные функции

Арифметико-логическое устройство является составной частью процессора компьютера. АЛУ будет выполнять следующие функции:

Главные количественные характеристики

Составные части арифметико-логического устройства (ОУ и УУ) определяют количественные характеристики всей системы АЛУ. В частности, это следующее:

какие узлы входят в состав процессора зачем нужны алу и уу

Главные качественные характеристики

Арифметико-логическое устройство (АЛУ) является составной частью процессора. Это определяет его важнейшие качественные характеристики:

История возникновения

Создателем арифметико-логических устройств считается Джон фон Нейман, разработчик компьютеров ЭНИАК (электронных числовых вычислителей).

Архитектура этого изобретения («архитектура фон Неймана») в дальнейшем стала базой, прототипом архитектур и большей части последующих компьютеров. В своих работах ученый указывал на наличие устройств, которые, по его мнению, являются обязательными для каждого компьютера. Среди них было упомянуто АЛУ. Фон Нейман считал, что арифметико-логическое устройство необходимо, потому что позволяет выполнять системе математические базовые операции. Как то: сложение и вычитание, умножение и деление.

какие узлы входят в состав процессора зачем нужны алу и уу

Внутреннее устройство АЛУ

Мы уже разобрали, что условно АЛУ можно разделить на две части:

При этом условно состав АЛУ также подвергается следующей градации:

Сами микрокоманды делятся на две категории:

какие узлы входят в состав процессора зачем нужны алу и уу

Функции регистров АЛУ

Чтобы иметь представление о работе АЛУ, нам нужно поближе познакомиться с функциями его регистров:

Теперь предлагаем вам обратиться к конкретным алгоритмам работы АЛУ.

Операция сложения

Функционально арифметико-логическое устройство будет состоять из Регистра 1, Регистра 2, сумматора и схемы управления.

Теперь распишем арифметическую операцию по тактам:

какие узлы входят в состав процессора зачем нужны алу и уу

Операция вычитания

Давайте рассмотрим выполнение еще одной простой арифметической операции:

Операции в устройстве

Как работает процессор?

Авторизуйтесь

Как работает процессор?

Инструмент проще, чем машина. Зачастую инструментом работают руками, а машину приводит в действие паровая сила или животное.

Компьютер тоже можно назвать машиной, только вместо паровой силы здесь электричество. Но программирование сделало компьютер таким же простым, как любой инструмент.

Процессор — это сердце/мозг любого компьютера. Его основное назначение — арифметические и логические операции, и прежде чем погрузиться в дебри процессора, нужно разобраться в его основных компонентах и принципах их работы.

Два основных компонента процессора

Устройство управления

Устройство управления (УУ) помогает процессору контролировать и выполнять инструкции. УУ сообщает компонентам, что именно нужно делать. В соответствии с инструкциями он координирует работу с другими частями компьютера, включая второй основной компонент — арифметико-логическое устройство (АЛУ). Все инструкции вначале поступают именно на устройство управления.

Существует два типа реализации УУ:

УУ на жёсткой логике быстрее, но УУ с микропрограммным управлением обладает более гибкой функциональностью.

Арифметико-логическое устройство

Это устройство, как ни странно, выполняет все арифметические и логические операции, например сложение, вычитание, логическое ИЛИ и т. п. АЛУ состоит из логических элементов, которые и выполняют эти операции.

27–28 ноября, Москва, Беcплатно

Большинство логических элементов имеют два входа и один выход.

Ниже приведена схема полусумматора, у которой два входа и два выхода. A и B здесь являются входами, S — выходом, C — переносом (в старший разряд).

какие узлы входят в состав процессора зачем нужны алу и уу

Схема арифметического полусумматора

Хранение информации — регистры и память

Как говорилось ранее, процессор выполняет поступающие на него команды. Команды в большинстве случаев работают с данными, которые могут быть промежуточными, входными или выходными. Все эти данные вместе с инструкциями сохраняются в регистрах и памяти.

Регистры

Регистр — минимальная ячейка памяти данных. Регистры состоят из триггеров (англ. latches/flip-flops). Триггеры, в свою очередь, состоят из логических элементов и могут хранить в себе 1 бит информации.

Прим. перев. Триггеры могут быть синхронные и асинхронные. Асинхронные могут менять своё состояние в любой момент, а синхронные только во время положительного/отрицательного перепада на входе синхронизации.

По функциональному назначению триггеры делятся на несколько групп:

Для хранения промежуточных данных ОЗУ не подходит, т. к. это замедлит работу процессора. Промежуточные данные отсылаются в регистры по шине. В них могут храниться команды, выходные данные и даже адреса ячеек памяти.

Принцип действия RS-триггера

Память (ОЗУ)

ОЗУ (оперативное запоминающее устройство, англ. RAM) — это большая группа этих самых регистров, соединённых вместе. Память у такого хранилища непостоянная и данные оттуда пропадают при отключении питания. ОЗУ принимает адрес ячейки памяти, в которую нужно поместить данные, сами данные и флаг записи/чтения, который приводит в действие триггеры.

Прим. перев. Оперативная память бывает статической и динамической — SRAM и DRAM соответственно. В статической памяти ячейками являются триггеры, а в динамической — конденсаторы. SRAM быстрее, а DRAM дешевле.

Команды (инструкции)

Команды — это фактические действия, которые компьютер должен выполнять. Они бывают нескольких типов:

Прим. перев. На самом деле все арифметические операции в АЛУ могут быть созданы на основе всего двух: сложение и сдвиг. Однако чем больше базовых операций поддерживает АЛУ, тем оно быстрее.

Инструкции предоставляются компьютеру на языке ассемблера или генерируются компилятором высокоуровневых языков.

В процессоре инструкции реализуются на аппаратном уровне. За один такт одноядерный процессор может выполнить одну элементарную (базовую) инструкцию.

Группу инструкций принято называть набором команд (англ. instruction set).

Тактирование процессора

Быстродействие компьютера определяется тактовой частотой его процессора. Тактовая частота — количество тактов (соответственно и исполняемых команд) за секунду.

Частота нынешних процессоров измеряется в ГГц (Гигагерцы). 1 ГГц = 10⁹ Гц — миллиард операций в секунду.

Чтобы уменьшить время выполнения программы, нужно либо оптимизировать (уменьшить) её, либо увеличить тактовую частоту. У части процессоров есть возможность увеличить частоту (разогнать процессор), однако такие действия физически влияют на процессор и нередко вызывают перегрев и выход из строя.

Выполнение инструкций

Инструкции хранятся в ОЗУ в последовательном порядке. Для гипотетического процессора инструкция состоит из кода операции и адреса памяти/регистра. Внутри управляющего устройства есть два регистра инструкций, в которые загружается код команды и адрес текущей исполняемой команды. Ещё в процессоре есть дополнительные регистры, которые хранят в себе последние 4 бита выполненных инструкций.

Ниже рассмотрен пример набора команд, который суммирует два числа:

Вот такие операции нужны, чтобы сложить два числа.

Все данные между процессором, регистрами, памятью и I/O-устройствами (устройствами ввода-вывода) передаются по шинам. Чтобы загрузить в память только что обработанные данные, процессор помещает адрес в шину адреса и данные в шину данных. Потом нужно дать разрешение на запись на шине управления.

какие узлы входят в состав процессора зачем нужны алу и уу

У процессора есть механизм сохранения инструкций в кэш. Как мы выяснили ранее, за секунду процессор может выполнить миллиарды инструкций. Поэтому если бы каждая инструкция хранилась в ОЗУ, то её изъятие оттуда занимало бы больше времени, чем её обработка. Поэтому для ускорения работы процессор хранит часть инструкций и данных в кэше.

Если данные в кэше и памяти не совпадают, то они помечаются грязными битами (англ. dirty bit).

Поток инструкций

Современные процессоры могут параллельно обрабатывать несколько команд. Пока одна инструкция находится в стадии декодирования, процессор может успеть получить другую инструкцию.

какие узлы входят в состав процессора зачем нужны алу и уу

Однако такое решение подходит только для тех инструкций, которые не зависят друг от друга.

Если процессор многоядерный, это означает, что фактически в нём находятся несколько отдельных процессоров с некоторыми общими ресурсами, например кэшем.
