Зачем аккумулятору 3 контакта и что с ним случается при перезарядке?
Третий контакт используется для передачи данных по протоколу 1-Wire (на аккумуляторах с 4 и более контактами, например, в ноутбуках, используется i2c протокол).
В аккумуляторе встроен датчик температуры и контроллер контроля заряда, который сообщает заряд в процентах и способен отключать аккумулятор в случае переразряда или перезаряда. Есть и более тупые аккумуляторы, где третий пин заведён на термистор и служит только для измерения температуры.
На аккумулятор также может возлагаться и более крутая функциональность. В фотоапаратах Sony аккумулятор рулил подсветкой дисплея, в PSP аккумулятор управлял сервисным режимом запуска приставки, в последней ревизии туда засунули даже AES шифрование и обмен ключами. Да, всё это на третьем контакте.
заряд литиевого аккумулятора происходит по схеме CC-CV (Constant Current — Constant Voltage). На начальном этапе зарядки, зарядное устройство следит, чтобы зарядный ток не выходил за пределы допустимого (обычно порядка 1C, то есть примерно равному емкости аккумулятора в mAh). Как только напряжение аккумулятора подходит к максимально допустимому (4.2 В для обычных, иногда 4.35 В для аккумов повышенной емкости, 3.6 В для высокотоковых LiFePO4), зарядка ограничивает ток, чтобы напряжение не превышало эту планку. То есть сама зарядка следит, чтобы перезаряда никогда не случилось. Можно сравнить с наполнением ведра сначала быстрым потоком воды, насколько позволяет шланг, потом всё уменьшая поток воды, чтобы плещущаяся вода не переливалась через край, в конце аккуратно по капельке добавляют чтоб полностью наполнить и не пролить.
- Вконтакте
Так оно и есть, но импульсный преобразователь все равно использует трансформатор, так безопаснее — есть гальваническая развязка.
Ingernirated: увы, нет. тЯ никогда не ставил себе задачи определить, что там аккумулятор сообщает по третьему пину. Термисторы на третьем пине видел, да.
- Вконтакте
. скорость зарядки аккумулятора зависит от диаметра проводов в трансформаторе зарядки?
Да уж полный пизд. восторг конечно а не вопрос !
Из самой грамотной нации в Советском Союзе — мы превратились в это вот .
Хотя сам вопрос конечно же очень даже стоящий и далеко неоднозначный.
Тут написано куча всяких предназначений для третьей ноги аккумулятора,
однако все это весьма расплывчато и неоднозначно.
Понравилось например выражение системного программиста
. устройство следит, чтобы зарядный ток не выходил за пределы допустимого (обычно порядка 1C, то есть примерно равному емкости аккумулятора в mAh).
«Это как же, вашу мать извиняюсь , понимать..» Ток вообще измеряется в амперах
а 1С — это бухгалтерская программа!
Давайте попробуем по его совету выставить ток заряда для аккумулятора емкостью 1200 mAh
Итак подключаем плюс на плюс минус на минус и дальше ЧТО ??
Какой ток в амперах надо установить в цепи чтобы он был порядка 1С .
Ах ну да тут написано «. то есть примерно равный емкости аккумулятора
то есть 1200 чего он НЕ написал, поэтому давайте возмем mA и получим 1200mAh = 1.2 A
Надеюсь даже кошке понятно что это бред!
Так что давайте заниматься каждый своим делом.
Как все наверное помнят — Пироги — пирожник а сапоги — сапожник.
А вот самое интересное в этом вопросе выглядит несколько неожиданно!
А ничего что вы, имея перед собой на столе
мультиметр, нагрузочную вилку и два одинаковых аккумулятора,
не сможете однозначно отличить
тот аккумулятор, который был заряжен пару дней назад,
от того, который вы только что вынули из телефона, который сам отключился
по причине разряда батареи !!
Потому что они оба будут заряжены! и разница в токе через вилку будет ничтожна!
А теперь давайте вспомним сколько в жизни таких ситуаций,
когда от уровня заряда аккумулятора мобильника может зависеть очень даже много ?
И зачем аккумулятор, в котором еще полно энергии, — отправлять на перезарядку?
Я не знаю почему именно так получается, но это я видел своими глазами
и каждый может при желании повторить мой маленький эксперимент.
Электрическая Схема Аккумулятора Шуруповерта
Хотя этот ток напрямую связан с максимальным рабочим, потому обычно здесь проблем нет.
Шестерни чаще всего ломаются, если они изготовлены из пластика применяются в дешевых аппаратах.
Ссылка по теме: Ремонтный стапель своими руками Итак, после проведения измерений я отобрал 10 банок с наименьшей величиной внутреннего сопротивления. При полностью заряженном аккумуляторе это происходит чаще.
Ремонт Ni-Cd аккумулятора от шуруповерта своими руками / Battery / Repair
Такой способ зарядки не считается интеллектуальным, ЗУ не может определить, в каком состоянии находится батарея.
Не работает трещотка. При этом каждый из элементов управления, встроенных в блок кнопки, сам по себе не может работать корректно.
Функциональность неисправных элементов можно восстановить или заменить их новыми. Аккумулятор нужно поставить заряжаться и дождаться полной зарядки.
Принцип работы регулятора следующий: При включении кнопки на управляющий электрод симистора подается переменный ток, имеющий синусоидальную фазу.
Но такое решение имеет и свои минусы.
ВОССТАНОВЛЕНИЕ «МЕРТВОГО» Ni-Cd АККУМУЛЯТОРА ШУРУПОВЕРТА СВОИМИ РУКАМИ
Комментарии
Вещь конечно полезная, но как по мне, то немного лишняя, а кроме того не всегда безопасная. Если Ваш шуруповерт работает от напряжения 12 или 13В можно произвести поиск более простым методом.
Поэтому необходимо определить место поломки.
Алгоритм работы схемы довольно прост.
Это значит, что он загрязнет пылью от щеток.
Со временем из-за износа и влажности кнопка SK1 «Пуск» начинает плохо срабатывать, а иногда и вообще отказывает.
Для начала взглянем на принципиальную схему. Эта функция будет необходима при работе с материалом изделий различной степени твердости, поскольку при работе с мягким материалом тело самореза будет легко утапливаться в нем, слишком высокая твердость материала будет способствовать нарушению геометрии шурупа, особенно если он небольших размеров.
Этот метод эффективен в том случае, если электролит в наличии, но потерял объем. Воспользовавшись паяльником, разъедините 2 элемента на следующем рисунке указано стрелкой.
Восстановление аккумулятора шуруповерта в домашних условиях.
Принцип работы ЗУ
Инструментально это осуществляется при помощи перекидных контактов, приводящихся в действие рычажком реверса.
Хотя этот ток напрямую связан с максимальным рабочим, потому обычно здесь проблем нет.
Кроме того, иногда выводят разъем для балансировки аккумуляторов шуруповерта. В большинстве случаев ремонт трещотки шуруповерта заключается в очистке ее составляющих от загрязнений и в нанесении новой смазки.
Сверление отверстий для литий-полимерного аккумулятора — тоже не проблема. Теперь аккуратненько, вынимаем механизм включения из корпуса, придерживая возвратную пружину.
А чтобы пользоваться шуруповертом, пока аккумулятор будет заряжаться, можно сделать сетевой адаптер. После последней разрядки аккумулятора его отключают от зарядного устройства и хранят без подключения к шуруповерту.
Как сделать что-то самому, своими руками — сайт домашнего мастера
Время работы микросхемы U1 настроено на один час работы, после чего питание снимается с транзистора Q1 и, соответственно, с реле. После такого ремонта кнопка послужит еще какое то время, но все равно придется приобрести новую! Увеличивая величину затяжки, тем самым вы глубже ввинчиваете саморез. Для этого полная разборка шуруповерта не потребуется.
Во время тренировки заряжать аккумулятор следует около 10 часов, чтобы снабдить его максимально возможной энергией. Надеемся, статья была вам полезной. Разборка блока, например, для ремонта аккумулятора шуруповерта Hitachi изображен ниже , очень проста — откручиваем шурупы по периметру и разъединяем корпус. Пониженное переменное напряжение 18V со вторичной обмотки трансформатора поступает на диодный мост через плавкий предохранитель FU1.
Ёмкость штатного аккумулятора — 1 А-ч. Шуруповёрт комплектуется двухсторон- ней битой фото 3.
Собираем 12V аккумулятор шуруповерта на 5 Ah.
Определяем тип аккумулятора и ищем поломку
Но можно просто купить БП на 24 Вольта и ничего не регулировать. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов.
Вернуться к оглавлению Новые технологии и советы по теме Аккумулятор шуруповерта может быть сделан и на основе батарей с иным химическим составом.
Плата защиты аккумуляторной батареи или как переделать батарею шуруповерта В самом начале я показал блок аккумуляторов, который вынул из батарейного отсека. Но зато с хорошо заточенным сверлом даже толстый стальной уголок просверлить несложно фото
Обзор первой , и второй. Сняв крышку, вы увидите отсек реверса. Удалить из него всю бывшую начинку.
Для теста взял упаковку 35 шт. Её схема включения формирует выдержку интервала времени заряда. Припаиваем плюсовой провод сборки к клеммнику. Эта работа может быть проделана 2 способами.
А теперь — тест. Для этого нужно поставить батарею на заряд на целую ночь, а затем еще на сутки оставить для остывания. Светодиод LED1 гаснет. Поддевая по очереди и выталкивая защелки, в тех местах, где указывают стрелочки на фото, снимаем крышку и нашему взору предстает отсек реверса, но сам механизм включения шуруповерта пока еще не доступен.
Особенности инструмента
Диод VD8, включённый параллельно транзистору, защищает его от скачка напряжения, вызванного отключением реле. Ток заряда выставляется регулировкой резистора R1 при подключенном аккумуляторе.
Чтобы не деформировать данную деталь, можно проложить небольшую деревяшку. Регулятор оборотов шуруповерта Электрический шуруповерт работает либо от сети В, либо от аккумуляторной батареи. Зарядное устройство представляет собой генератор тока на мощном составном транзисторе VT2, который питается от выпрямительного мостика, подключенного к понижающему трансформатору с достаточным выходным напряжением см. Литий-полимерный аккумулятор пришлось заказать в Китае. В процессе заряда оно соответствует текущему состоянию аккумулятора и обычно чуть выше номинального в конце заряжания.
Всё, что нужно знать для самостоятельной диагностики и ремонта АКБ шуруповёрта на Li Ion-18650
зачем нужен третий контакт на аккумуляторе шуруповерта
Устройство, конструкция и ремонт Ni─Cd аккумуляторов для шуруповёрта
Сегодня в продаже можно встретить много моделей шуруповёртов как от известных мировых брендов, так и от неизвестных никому компаний. Есть простенькие модели, а также функциональные с богатым оснащением. Объединяет их одно – все они имеют аккумуляторы для работы в автономном режиме. И зачастую стоимость этих аккумуляторов составляет больше половины цены самого шуруповёрта. Чаще всего в качестве элементов таких батарей используются никель-металлогидридные или никель-кадмиевые аккумуляторы. В некоторых случаях их можно восстановить и отремонтировать аккумулятор шуруповёрта. В настоящем материале мы разберём, как это делается.
Конструкция и разновидности аккумуляторов для шуруповёртов
Практически все производители во всех странах мира выпускают одинаковые по конструкции и принципу действия аккумуляторы для шуруповёртов. Многие производители выпускают аккумуляторы сразу для нескольких производителей шуруповёртов. Аккумуляторная батарея выполняется съёмным и выглядит следующим образом.

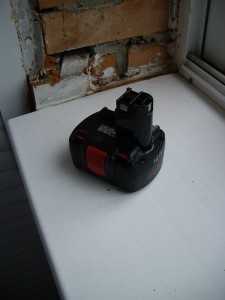

Аккумулятор от шуруповёрта Bosch PSR 14,4 В
Разобрать аккумулятор несложно. Крышка держится на четырёх винтах. Отворачиваем их, разбираем корпус и внутри видим гирлянду из последовательно соединённых батареек.
В нашем случае это аккумулятор для шуруповёрта Bosch PSR 14,4 В. В нём изначально один саморез закрыт пластиком. В случае вскрытия теряется гарантия.
Аккумулятор в сборе
Чаще всего используются Ni─Cd аккумуляторы для шуруповёрта, но есть и другие разновидности. Ниже представлены типы элементов, используемых в аккумуляторах для шуруповёртов:
Разновидности элементов для аккумулятора шуруповёрта
Никель-кадмиевые аккумуляторы для шуруповёртов являются наиболее распространёнными на сегодняшний день. Они имеют доступную цену, сохраняют работоспособность при отрицательных температурах, могут храниться в разряженном состоянии, не теряя свои характеристики.
Никель─металлогидридные аккумуляторы распространены меньше, чем никель кадмиевые аккумуляторы для шуруповёртов. К их преимуществам стоит отнести отсутствие токсичных компонентов, экологически чистое производство, незначительный «эффект памяти» и меньший саморазряд, чем у никель-кадмиевых батарей. Кроме того, если сравнивать с Ni─Cd аккумуляторными батареями, никель─металлогидридные имеют большую ёмкость и выдерживают большее число циклов заряд-разряд. Дополнительно советуем прочитать о том, как заряжать Ni─MH аккумуляторы.
К недостаткам следует отнести высокую стоимость, чувствительность к отрицательным температурам. Кроме того, Ni─MH батареи при хранении в разряженном состоянии утрачивают часть своих характеристик.
Li─Ion
Литий─ионные аккумуляторы в шуруповёртах встречаются реже. Среди плюсов стоит отметить отсутствие «эффекта памяти» и саморазряда. Ёмкость литий─ионных аккумуляторов выше и в разы больше число циклов заряд-разряд, чем у оксидно─никелевых. К тому же у элемента большее номинальное напряжение. Поэтому требуется меньшее число элементов, а значит, такие аккумуляторы имеют меньший вес и размеры.
Среди недостатков следует отметить большую стоимость. Если сравнивать с Ni─Cd аккумуляторами для шуруповёрта, то цена Li─Ion практически в три раза больше. Стоит отметить, что за 2─3 года интенсивного использования Li─Ion аккумулятор существенно теряет ёмкость из-за разложения лития.
Вернуться к содержанию
Конструкция аккумулятора для шуруповёрта
Ничего сложного в конструкции аккумулятора нет. Его разбор был показан выше. Стоит только добавить информацию о контактах на корпусе. У аккумулятора для шуруповёрта их четыре (рассматривается модель Bosch PSR 14,4 В).
Контакты аккумулятора шуруповёрта
Неисправности аккумуляторов для шуруповёртов
Как правило, при неисправности Ni─Cd аккумулятора для шуруповёрта выходит из строя один или несколько элементов аккумуляторной батареи. Поэтому первоочередная задача при ремонте аккумулятора шуруповёрта – это определение вышедших из строя элементов.

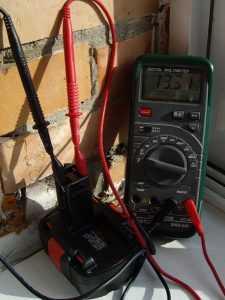

При диагностике элементов потребуется мультиметр для замера напряжения. На Ni─Cd и Ni─MH аккумуляторах напряжение находится в пределах 1,2─1,4 вольта, а Li─Ion – 3,6─3,8 вольта.
Общее напряжение последовательной сборки
Напряжение одного элемента
Разрядка аккумулятора шуруповёрта лампочкой
Восстановление и ремонт Ni─MH, Ni─Cd аккумуляторов
Что касается литиевых аккумуляторов, то их восстановление невозможно. В процессе эксплуатации в них разлагается литий и через 2─3 года восстанавливать будет уже нечего. В этом случае нужно просто заменить вышедшие из строя элементы.
А вот над Ni─MH и Ni─Cd аккумуляторами ещё можно поработать. Если кратко, то методика восстановления этого типа аккумуляторных батарей сводится к пропусканию через них тока короткими импульсами. Ток должен быть в десятки раз выше ёмкости Ni─Cd элемента. При этом разрушаются дендриты и аккумулятор как бы «перезапускается». Далее проводится его тренировка в виде нескольких циклов заряд-разряд.
Однако вышеописанный метод часто не помогает, и через некоторое время батареи снова отказываются работать. Проблема заключается в том, что в процессе работы в Ni─Cd аккумуляторах уменьшается объем электролита. Поэтому используется метод доливкой дистиллированной воды внутрь элемента. Подробнее читайте в отдельной статье «Ni─Cd аккумуляторы восстановление и ремонт».
Вернуться к содержанию
Замена Ni─MH, Li─Ion, Ni─Cd элементов в аккумуляторе шуруповёрта
После того, как вы восстановили элементы, их следует впаять обратно. Если вы решили не восстанавливать, а заменить элементы батареи, то их можно поискать в соответствующих интернет-магазинах. Цена на никель─кадмиевые аккумуляторы номиналом 1,2 В, 2000 мА-ч лежит в пределах 200 рублей. В любом случае в сборке их нужно будет заменить, а значит, придется паять.
Сначала вы откусываете или отпаиваете элемент от соединительной пластины. Затем проводите восстановление или просто заменяете. Далее припаиваете рабочий элемент к пластине для объединения в гирлянду. Советуем пайку осуществлять быстро, чтобы внутренности батарейки не повредились от нагрева корпуса.
В идеале нужно сохранить все соединительные пластины и паять элементы к ним. Если это не получается, то замените их на медные пластины соответствующего сечения. Это важно, поскольку если сечение не будет соответствовать штатному, при зарядке эти места будут греться. В результате может срабатывать термистор. Само собой, что паять элементы нужно с соблюдением полярности.
После сборки всей батареи нужно поставить её на зарядку, после которой нужно измерить напряжение всех банок. После зарядки оно должно быть примерно одинаковым у всех элементов (около 1,3 вольта). Потом проводите разряд батареи. Можно это делать с помощью включения шуруповёрта, а можно лампочкой, как было показано выше. Желательно такую процедуру проводить один раз в три месяца. Это, так называемое, стирание памяти Ni─Cd аккумуляторов. О том, как правильно заряжать Ni-Cd аккумуляторы, подробно рассказано по указанной ссылке.
Вернуться к содержанию
Перевод шуруповёрта на литиевые аккумуляторы (с Ni-Cd на Li-Ion)
Неизбежное наступило – аккумуляторы в моём стареньком Hitachi DS 12DVF3 окончательно сдохли. Отвратительно держать заряд они стали уже очень давно, но для мелких бытовых нужд имеющейся ёмкости хватало, поэтому я никогда и не думал над решением этой проблемы. До того момента, когда мне понадобилось просверлить отверстие в кухонной мойке из нержавейки, на что у меня ушло минут сорок! На одно отверстие! Один аккумулятор раскачать вообще не удалось, а другой так и работал, двадцать секунд крутит, около десяти минут заряжается. Вот тут то я и понял, что пришло время подарить новую жизнь моему любимому инструменту.
Понятно, что для начала необходимо было немного ознакомиться с теорией, чтобы понять, что вообще мне предстоит сделать. Конечно, тема эта совсем не новая и переводом шуруповёртов на литий занимаются все, кому не лень. Но каждый делает это по своему в зависимости от своей образованности, количества лени и понятия о красоте. Мне же нужно было, чтоб с технической стороны всё было сделано абсолютно правильно, чтоб снаружи выглядело не страшно и чтоб аккумуляторами можно было удобно пользоваться. Перечитав и пересмотрев огромное количество материала, я взял за основу проект от AlexGyver.
Определившись с необходимыми элементами, я полез на Ali тратить деньги. Литиевые аккумуляторы заказал с уже наваренными никелевыми пластинами, чтоб не мучить пайкой ни себя, ни их. Оказалось, что доставляются аккумуляторы действительно долго и, пока я ждал одних из Китая, купил в местном магазине ещё и другие, но уже без пластинок, ведь у меня два корпуса для переделки. Спустя полтора месяца после заказа, я наконец-то свои посылки получил и уже можно было приступать к работе. Для начала разбираю один старый корпус и знакомлюсь с его содержимым.

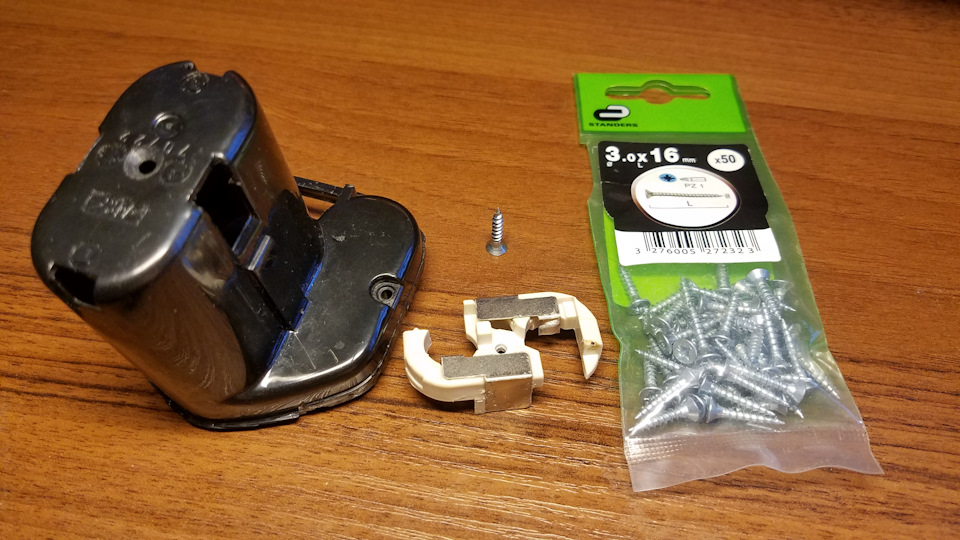

Тут надо аккуратно отломать верхнюю контактную площадочку, она будет необходима позднее. Ещё понадобятся никелевые перемычки для припаивания к аккумуляторам второго блока, поэтому этот хлам отодвигаю пока в сторону. Далее примеряю новые компоненты, чтоб понять фронт предстоящих работ.

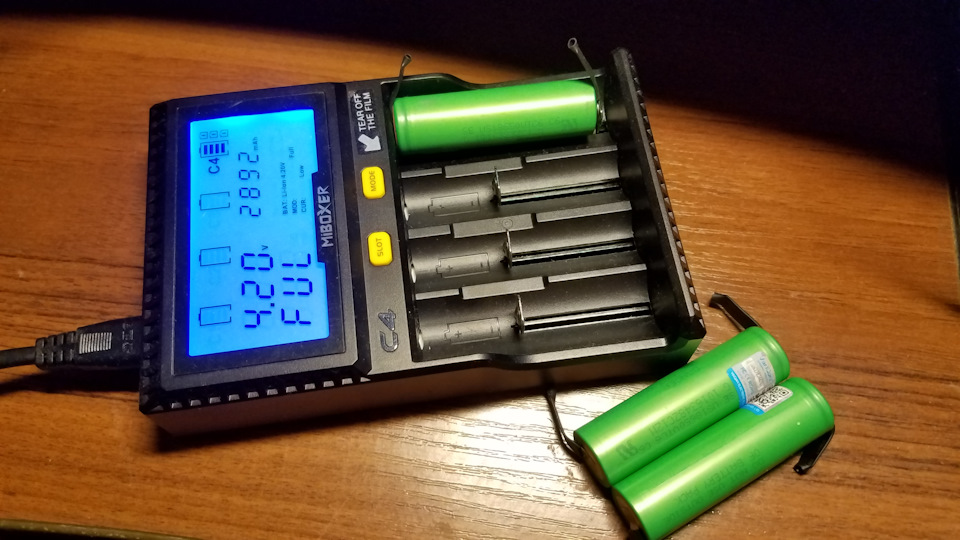

Пока готовился, проверил одну банку фирмы VariCore на соответствие заявленным характеристикам, ведь от китайцев можно всякого ожидать. Каково же было моё удивление, когда прибор выдал окончательное значение ёмкости аккумулятора: 2892 мАч вместо 3000! С учётом всевозможных погрешностей просто отличный результат!
Места под три банки 18650 и плату BMS в штатном корпусе аккумулятора совсем мало, поэтому было принято волевое решение избавляться от защёлки и удалить изнутри все лишние пластиковые элементы.
Как оказалось позднее, решение правильное. Корпус отлично держится и без замка, поскольку внутри самого шуруповёрта стоят очень мощные подпружиненные зажимные пластины, да и сам новый аккумулятор становится несколько легче, чем старый никель-кадмиевый. Я видел в инете вариант размещения литиевых банок и такой же платы BMS без удаления защёлки, но мне не понравилось как всё это выглядело и от такой компоновки я отказался. Но в моём случае просто избавиться от рёбер внутри корпуса было недостаточно, по ширине три банки 18650 всё-равно не влезают, пришлось немного стачивать крепёжные направляющие саморезов.

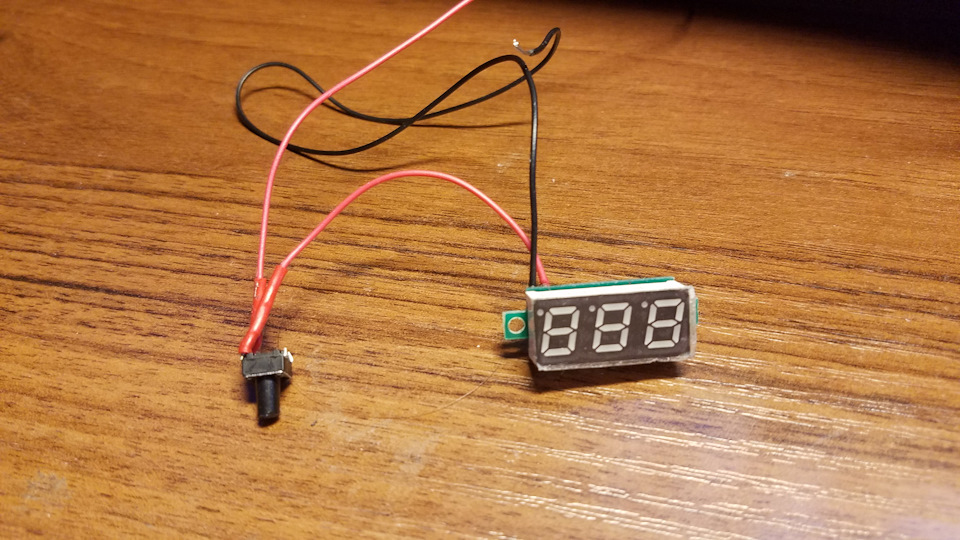

Без индикатора оставшегося заряда было бы совсем уныло и несовременно, поэтому беру вольтметр и припаиваю к нему тактовую кнопку с удлинённым жалом (13 мм)
Напильником и острым канцелярским ножом делаю в корпусе под него посадочное место и не сильно аккуратно, но зато очень надёжно вклеиваю его на «горячие сопли».
Такая вот симпатичная мордочка вырисовывается
После всего этого баловства начинается самый ответственный этап — сборка энергетического блока �� При наличии на литиевых банках приваренных электродов, это дело не составляет особого труда.
Как всегда на высоте себя показал флюс Amtech NC-559, вернее его отличная китайская копия.
Многие говорят, что аккумуляторы без кислоты не спаять. Паяльная кислота у меня тоже есть, но я решил попробовать свой любимый флюс в новых для него условиях и даже тут получилось отлично. Единственное, пришлось площадку под пайку пошкрябать ножом, иначе припой очень неуверенно ложился, что могло бы привести к катастрофическому перегреву литиевой банки.

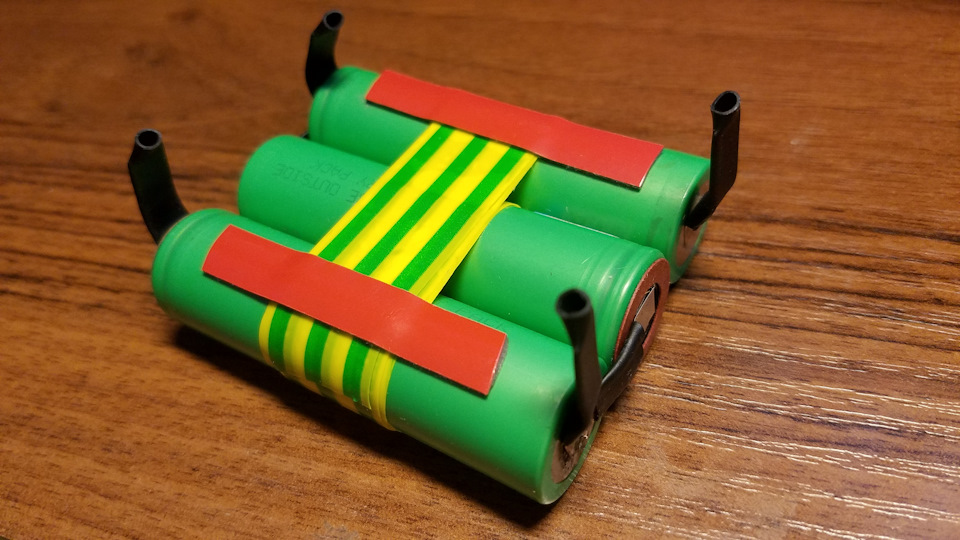

Получилась вот такая аккуратная сборка, на которую я наклеил две полоски двухстороннего скотча для крепления платы BMS.
В том же месте, где я брал литиевые аккумуляторы, я купил толстый силовой провод в силиконовом изоляторе. Удовольствие не из дешёвых, но очень хотелось мощи и гибкости, поэтому тут экономить не стал.
С огромным нетерпением припаял донышко с вольтметром и принялся тестировать полуфабрикат ��
На удивление точные показания давал вольтметр, я его даже калибровать не стал.
Итак, две части будущего обновлённого аккумулятора соединены, осталось дело за малым — подготовить к монтажу последнюю третью.
Аккуратно отломанные контакты я закрепляю на контактной площадке шикарной пятиминутной «эпоксидкой». Наверное, смысла так делать особого небыло, ведь контакты подожмутся саморезом при окончательной сборке, но мне так будет спокойней.
После высыхания сверлю отверстия. Под мои саморезы получилось сверлом 2мм в контактной площадке и 3мм в крышке с последующем зенкованием 6мм сверлом, чтоб головка самореза была заподлицо с поверхностью.
Последние шаги перед окончательной сборкой очень важны. Нужно всё максимально заизолировать и аккуратно проложить все провода.
Когда всё сто раз перепроверено, можно скручивать.
Попробовал в работе новый аккумулятор. Шикарноооо! Крутит шустро, нагрузку держит, на предпоследнем делении усилий трещотка чётко срабатывает. Чего ещё желать?! Разве что второй такой же! Делал его как говорится «по горячим следам», или «не отходя от кассы», или «куй железо…» и так далее, пока ещё весь инструмент не был убран. Процесс, естественно, абсолютно такой же, кроме соединения банок в сборку. Тут как раз понадобились никелевые пластины со старых аккумуляторов, ведь второй комплект банок у меня без приваренных электродов. Фото не делал, заработался, но процесс простой, только требует повышенной аккуратности и 440°С на паяльной станции.
Тут можно заметить несколько другой дисплей-вольтметр. Он предназначен специально для работы с платой балансировки 3S, то есть максимальный заряд (четыре деления) он покажет при достижении 12.1В, три деления при 11.4В, два при 10.9В, одно при 10.3В. Более разряжать литиевую сборку из трёх 18650 не рекомендуется и он просто погасит все деления и останется светиться только красная рамка. Очень интересный такой дисплейчик.

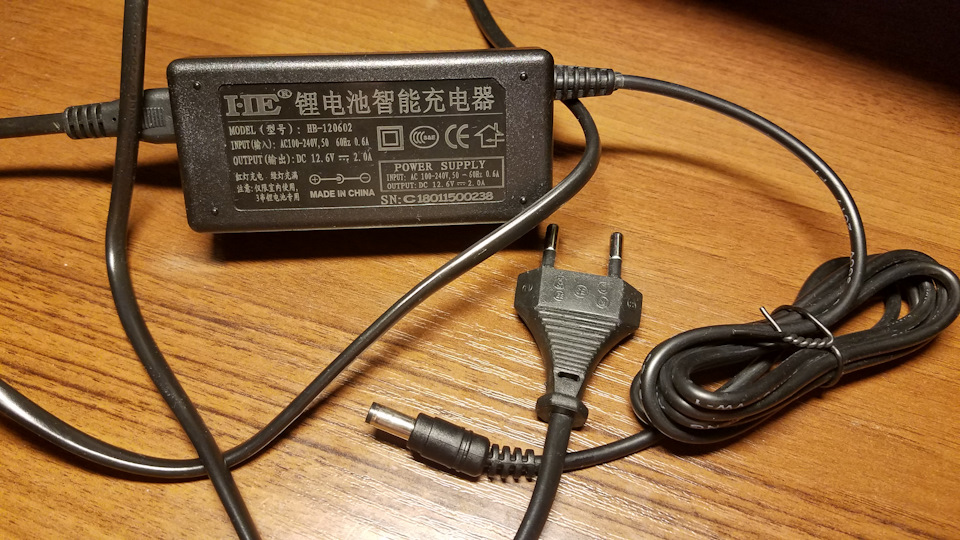

Старое зарядное устройство для работы с литием не подходит, поэтому я в Китае заказал новое, с подходящими параметрами. На верхней крышке у него светодиод, который горит красным когда идёт заряд, и зелёным, когда батарея заряжена.
У данного зарядного устройства есть очень специфичная особенность. Оно пищит при зарядке! �� В отзывах многие пишут, что это непотребство какое-то, а мне вроде нормально. Ночью во время сна я пользоваться им не планирую, а в других условиях всегда знаешь, если пропал писк, значит аккумулятор зарядился!
Вот и всё. Я снова узнал много нового, обрёл опыт создания литиевых сборок и овладел принципами работы с паяльной станцией на экстремальных температурах.
Многие, посмотрев на бюджет проделанных работ, скажут, что на эти деньги можно было бы купить в Китае новый хороший шуруповёрт с правильным питанием. Абсолютно с ними соглашусь. Однако я получил огромное удовольствие от работы и приобрёл бесценный опыт, а это важнее банальной покупки новой вещи. Тем более, он неимоверно удобно лежит в руке, ну и дорог мне как память!
Бюджет:
Вольтметр 0,28” — 58р. ссылка
Дисплей-вольтметр — 67р. ссылка
Зарядное устройство — 395р. ссылка
Разъём питания ВС099 (5,5*2,1) — 2шт.*40р.=80р. ссылка
Плата BMS 3S — 2шт.*117р.=234р. ссылка
Аккумулятор VariCore 18650 3000мАч 30А — 3шт.*215р.=645р. ссылка
Аккумулятор Lg HE4 18650 2500мАч 25А — 3шт.*280р.=840р. ссылка
Провод 16AWG 1 метр — 2шт.*75р.=150р. ссылка
Тактовая кнопка KFC-A06-13H — 2шт.*3,20р.=6,4р. ссылка
Итого на два аккумулятора: 2475,4р.
Для чего нужен третий контакт на батарее шуруповерта?
Для чего нужен третий вывод на аккумуляторной батарее?
Третья клемма обычно предназначена для внутреннего датчика температуры, чтобы обеспечить безопасность во время зарядки. У дешевых съемных батарей иногда есть фиктивный датчик, который возвращает значение «temp OK» независимо от фактической температуры.
Как зарядить отвертку?
Вставьте отвертку в USB-порт вашего компьютера. Красный светодиод должен светиться — когда он погаснет, примерно через 90 секунд, отвертка будет заряжена.
Что означает буква T на батарее?
Третий вывод предназначен для термистора, который измеряет температуру батареи (т.е. «T» для датчика температуры). Это важно для предотвращения чрезмерной зарядки и регулирования заряда в зависимости от температуры окружающей среды.
Какие 4 соединения на аккумуляторе сотового телефона?
Для 4-полюсной батареи: концевые клеммы положительные и отрицательные, а средние — BSI и BTEMP.
…
PIN-код BSI:
Как заряжать аккумуляторную отвертку?
Зарядка: перед первым использованием зарядите отвертку в течение 5-8 часов. Для зарядки вставьте вилку зарядного устройства (5) в зарядное гнездо (4) и подключите зарядное устройство (6) к источнику питания. Не превышайте максимальное время зарядки 8 часов.
Сколько времени нужно для зарядки отвертки Black and Decker?
Подключите зарядное устройство к любой стандартной электрической розетке на 120 В и 60 Гц. Дайте инструменту зарядиться не менее 16 часов. После первоначальной зарядки ваш инструмент должен полностью зарядиться через 12 часов из полностью разряженного состояния.
Что означает BRC на батареях?
BRC означает «Центр замены батарей».
Лучше ли батарея с большей емкостью в Ач?
Чем больше ампер-часов батареи, тем выше AH ячейки — это одно и то же. … Батареи с более высокими ампер-часами обеспечивают большую мощность и большую производительность, позволяя батарее работать дольше при полной зарядке по сравнению с элементами с меньшими ампер-часами.
Как узнать, разрядился ли аккумулятор мобильного телефона?
Вам нужно набрать * # * # 4636 # * # *, после чего откроется скрытое тестовое меню Android, предназначенное для базового устранения неполадок. Затем нажмите на опцию «Информация о батарее», чтобы просмотреть подробную информацию, такую как состояние зарядки, уровень заряда, источник питания и температура.
Как подключить аккумулятор мобильного телефона?
Как зарядить аккумулятор телефона с помощью USB-кабеля
Тема: Назначение резистора в аккумуляторе шуруповерта
Опции темы
Вообще там термистор должен стоять.
Идентификатор емкости аккумулятора для зарядки(задать зарядный ток) или самого шурика(ограничить разрядный)?
Alex, терморезистор есть. Но еще и резистор.
У аккума 4 вывода, на один из них идет этот резистор. О чём-то, вероятно, он сообщает зарядному устройству.
Обычно номиналом резистора кодируют версию/модификацию батареи, очень стандартное решение для LiON.
Для этого кодирующий резистор не нужен. Речь идет скорей всего про прошный шурик, у них часто одна зарядка на всю линейку. В отличии от бытовухи, прошный любой кумулятор заряжает за фиксированное короткое время ( не больше часа). Поэтому прошному актуально знать емкость аккумулятора, чтобы правильный зарядный ток вдуть.
Да что там резистор, у меня там вообще вон что, 8 контактов ))
(“Сервисный” контакт, который включается через сопротивление 9 кОм. Он применяется для сложных станций заряда, которые будут выравнивать заряд на имеющихся компонентах аккумулятора. Подобные станции стоят очень дорого, потому в быту они практически не используются.)..С Интернета..
Хочешь сделать хорошо, сделай это сам. В ноутах поголовно выравнивают заряд, батареи нотбучные при этом как самолет не стоят.
Ну, стоят они все-же доволно дорого. по сравнению со стоимостью тех элементов 18650, что там внутри. Но ты видел, сколко там еще всякой электроники напихано?!
При этом стоимость оригинальных аккумов от шуриков за гранью зла, а внутри там ничего кроме банок и куска пластика.
Так и есть, дешевле новый шурик с 2-мя аккумами и зарядкой в кейсе купить, чем просто отдельно 2 аккума.
Я сейчас сам спаял в старом корпусе от 1,5 А/ч банки на 3 А/ч, потому и интересуюсь назначением этого резистора.
off: а в аккумах ноутбуков ИМС стоят еще.
Эксперты объяснили, зачем 3 контакта на аккумуляторе телефона
Вот и у моего шуруповёрта Skil (фото 1 и 2) после трёх лет активной эксплуатации оба аккумулятора пришли в негодность. В результате чего даже после полной зарядки энергии в них хватало на закручивание только пары-тройки саморезов. Новый аккумулятор на замену найти не так-то просто, да и стоит он полторы тысячи рублей, которые жаль тратить на «реанимацию» старого шуруповерта. Особенно если вы живёте в провинции, то искать устаревшую модель аккумулятора вообще бесполезно.
Первый, самый простой вариант решения проблемы — это перебрать потерявшую ёмкость батарею. Разобрать аккумулятор несложно, но в глубокие и узкие пазы, скрепляющих его винтов, не влезает ни одна отвёртка. Выручила меня только отвёртка из набора “Proxxon” (фото 3). После вскрытия корпуса (фото 4) выяснилось, что каждая из двух имеющихся в комплекте дрели батарей состоит из десяти отдельных небольших аккумуляторных банок, соединённых последовательно между собой точечной сваркой.
Поскольку напряжение этого аккумулятора в соответствии с маркировкой на шильдике составляет 12 в, а ёмкость — 1300 мА-ч, то напряжение на каждой отдельной банке должно составлять 1,2 В (при последовательном соединении элементов питания напряжение суммируется), а её ёмкость — такая же, как и у всей батареи. При этом, даже если только одна банка выходит из строя, то её высокое внутреннее сопротивление не позволит получить от батареи при разряде полный ток и зарядить все остальные исправные элементы батареи до полной ёмкости. Поиск неисправных элементов лучше производить после зарядки аккумулятора.
ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>
Вскрыв аккумулятор, сначала вольтметром проверим напряжение на каждой банке. Если на какой-то банке напряжение окажется ниже номинального, то она отбраковывается (на фото 5 — напряжение на банке всего лишь 0,99 В). Отсутствие в аккумуляторе моей старой дрели устройства, которое обеспечивает одинаковое напряжение на каждом элементе аккумулятора как раз и проводит к таким явлениям. В процессе проверки отбираем банки, у которых напряжение не ниже 1,2 В (фото 6).
Но у банок есть и второй параметр — ёмкость. Ёмкость аккумулятора измеряется в ампер-часах и характеризует заряд, отдаваемый батареей в пределах рабочих напряжений.
Ёмкость, то есть количество содержащейся в банках энергии проверить в домашних условиях у нас конечно не получится. Но существует другой способ поиска плохих банок, который заключается в измерении их внутреннего сопротивления. Для этого сначала измерим напряжение без нагрузки, а затем — с нагрузкой (фото 7 и рис. 1). В качестве нагрузки я использовал сопротивление в 10 Ом с рассеваемой мощностью 25 Вт. Затем, также используя нагрузочное сопротивление, измерим силу тока, протекающего через банку (фото 8 и рис. 2).
Усовершенствование и доработка шуруповерта своими руками
Шуруповерт этот купил я в Леруа Марлен. Стоил он всего 590 рублей. За такую цену на рынке можно купить только шуруповерты без аккумулятора.
Шуруповерт был самый простой: одно-скоростной, с рабочим напряжением 12 В, кнопкой реверса, вращающим моментом всего 10 Нм и быстрозажимным патроном. Максимальный диаметр сверла — 10 мм. Ёмкость штатного аккумулятора — 1 А-ч. Для сравнения: у похожей модели шуруповёрта фирмы Bosch ёмкость аккумулятора — 1,5 А-ч, но и стоит такой двухскорост-ной шуруповерт около 4000 руб.
Внутренности шуруповерта извлекаются довольно легко, достаточно выкрутить несколько саморезов (фото 1-2). Шуруповёрт комплектуется двухсторон- ней битой (фото 3). Аккумулятор также разбирается (фото 4).
Перед работой заряжал аккумулятор около 8 часов (фото 5). Больше всего меня заботила центровка патрона, так как мне часто приходится сверлить мелкие отверстия 00,9-1,2 мм. При плохой центровке патрона мелкое сверло легко ломалось, и отверстия сложно было просверлить по разметке. Центровка патрона в данном шуруповёрте оказалась приемлемой, и я легко просверлил несколько миллиметровых отверстий в дереве и пластике (фото 6).
Следующим этапом проверки была кирпичная стена, в которой я без особого труда сделал отверстие 05 мм сверлом с твердосплавным наконечником.
Пришло время протестировать шуруповёрт по полной программе.
Для теста взял упаковку 35 шт. самых распространённых саморезов 03,5×25 мм. Минут за пять загнал все саморезы по шляпку в дюймовую сосновую доску — шуруповёрт продолжал работать (фото 7). Выкрутил все шурупы, закрутил их по второму разу с другой стороны доски и выкрутил обратно — шуруповёрт работал (фото 8)!
Потом решил проверить, как шуруповёрт справляется со сверлением отверстий. Просверлил отверстие 010 мм в доске сверлом по дереву, но мне как-то не понравилось им работать (фото 9).
Тогда поставил сверло 06 мм по металлу и продолжил тестирование (фото 10). На 20-м отверстии рука уже подустала, и был сделан небольшой перерыв. Шуруповёрт начал притормаживать только на 50-м отверстии. На последнем отверстии сверло уже с трудом входило в доску.
Итак, подведём итог. Одной зарядки аккумулятора хватило на то, чтобы: закрутить и выкрутить 70 шурупов, просверлить отверстие 010 мм, просверлить 55 отверстий 06 мм. По итогам теста данный шуруповёрт — вполне «рабочая лошадка».
Но мысль не стоит на месте, и я решил переделать этот шуруповёрт на питание от литий-полимерного аккумулятора. Идея была заимствована мною у знакомого авиамоделиста Константина. Он переделал свой шуруповёрт под литий-полимерный аккумулятор для авиамоделей.
Аккумулятор, разъёмы и пищалку я заказал в «Хобби Кинге» (Гонконг). Посылку ждал больше месяца. Как только получил посылку (фото 11), так сразу и приступил к модернизации своего шуруповёрта «Practyl-R».
Комплектующие для переделки шуруповёрта под новый аккумулятор обошлись мне в сумму около 600 руб, т.е. сумму, близкую к стоимости самого девайса. Аккумулятор Li-Po 1500 мА-ч на 11,4 В, присланный из Китая можно, конечно, купить и здесь, но обойдётся это дороже в 2-3 раза.
Замена разъёма на аккумуляторе была необходима из-за отсутствия у меня ответной части. Поэтому я аккуратно срезал старый и припаял новый разъём (фото 12).
Затем припаял разъём к пищалке (фото 13). Пищалка нужна для индикации минимального заряда литий-полимерного аккумулятора на случай, если литий-полимерный аккумулятор разрядится полностью, то он потеряет свою работоспособность, и его можно выбрасывать.
Провод вывел через пропиленное отверстие в ручке шуруповёрта (фото 14). Собрал его. Новый аккумулятор я воткнул в ручку, заклинив его куском губки для мытья посуды. Конечно, правильнее было бы его вставить в корпус штатного аккумулятора — он туда прекрасно помещается. Пищалку приклеил к аккумулятору на двухсторонний скотч (фото 15).
Основное неудобство литий-полимерных аккумуляторов состоит в том, что под них нужна специальная зарядка. Она у меня была, поэтому проблем в этом плане не возникло (фото 16). Крутой девайс с литий-полимерным аккумулятором — готов!
А теперь — тест. Сначала я закрутил 32 коротких шурупа. По тактильным ощущениям мощности у шуруповёрта даже немного прибавилось. Потом — 11 длинных и… (фото 17-20).
Итоги теста. На половине (!) зарядки нового литий-полимерного аккумулятора: закручены в сосновый брус и выкручены 96 шурупов 03,5×25 мм и 21 шуруп 04,2×65 мм, просверлены 35 отверстий в том же брусе 06 мм и глубиной 60 мм.
Делаем выводы: дешёвый инструмент — не всегда так уж плох. А если проявить смекалку и вложить немножко денег, то инструмент может по праву занять своё место в вашей мастерской!
Доработка и усовершенствование шуруповерта своими руками- фото
Общие рекомендации перед проверкой аккумулятора
Чтобы правильно проверить АКБ, необходимо ознакомиться с основными рекомендациями тестирования разных типов устройств.
Никель-кадмиевый
Это наиболее распространенный вид батарей. Именно их чаще всего устанавливают в шуруповерты от фирмы Бош. Среди достоинств этих аккумуляторов можно выделить их стойкость к внешним воздействиям и долговечность.
Прежде чем проверить такие АКБ, их необходимо полностью зарядить. Это позволит получить наиболее точные замеры и убедиться в работоспособности устройства. Если проводить проверку разряженного аккумулятора, получить точные данные не получится.
Литий-ионный
Такие аккумуляторы чаще всего устанавливаются в наиболее дорогих моделях электроинструментов. Они имеют большую емкость и маленький процент потери имеющегося заряда. Однако есть у них и серьезный недостаток, который заключается в том, что их нельзя оставлять долго разряженными. Дело в том, что их кристаллы быстро деградируют и из-за этого АКБ перестает работать.
Перед тем как проверять литий-ионные аккумуляторы их необходимо три раза полностью зарядить и разрядить. Это делается для устранения «эффекта памяти» и получения наиболее точных результатов тестирования.
Усовершенствование шуруповерта – переделка под литиево-полимерный аккумулятор
Усовершенствование и доработка шуруповерта
Усовершенствование и доработка шуруповерта
Усовершенствование и доработка шуруповерта
Усовершенствование и доработка шуруповерта
Усовершенствование и доработка шуруповерта
Усовершенствование и доработка шуруповерта
Усовершенствование и доработка шуруповерта
Усовершенствование и доработка шуруповерта
Усовершенствование и доработка шуруповерта
Усовершенствование и доработка шуруповерта
Усовершенствование и доработка шуруповерта
Автор: Известный человек в мире авиамоделирования Ю. Смирнов (по совместительству мастер-умелец)
Ремонт редуктора сетевого шуруповерта, треск при работе\Repair of gear network screwdriver
Почему у аккумулятора 3 контакта вместо 2?
Разработчики гаджетов с питанием от батареи по-разному эксплуатируют третий контакт. Именно по этой причине не существует единственного объяснения — нет унифицированного стандарта или требования для сертификации, например. Какие тогда варианты существуют, спросите вы?
По этой причине не существует единственного правильного объяснения наличию третьего контакта — стандарта никто не изобретал, требований для сертификации, например, тоже не существует. Каждый волен делать то, что ему удобнее.
Но есть основные (общепринятые) варианты применения третьему контакту. Чтобы узнать, какой именно на вашем телефоне, нужно разобрать аккумулятор и посмотреть схему контроллера.
Передача данных (1-Wire протокол)
В большинстве случаев используется именно этот протокол, который обеспечивает связь с низкоскоростной передачей данных от 15,4 Кбит/с до 125 Кбит/с.
Датчик температуры
Почти во всех телефонах на третьем контакте вы обнаружите термистор для замера температуры — он обеспечивает простую и безопасную конфигурацию системы питания.
Контроллер заряда
Его задача — в целях безопасности выключить аккумулятор, когда он получил заряд сверх нормы или слишком сильно разрядился.
Регулировка подсветки дисплея
В некоторых устройствах (например, в старых фотоаппаратах Sony) по третьему «пину» батареи производился контроль яркости экрана (чем ниже процент заряда, тем меньше подсвечивается дисплей).
Сервисный режим при запуске
В зависимости от уровня заряда работал и запуск сервисного режима при загрузке портативной консоли Sony PlayStation Portable — весьма необычное решение.
AES-шифрование и обмен ключами
Криптографические алгоритмы также иногда отдаются на откуп третьему контакту аккумулятора.
Теперь вы знаете основные причины, почему на аккумуляторе телефона может быть 3 контакта. И хотя они отличаются между собой и иногда даже совершенно неожиданные (как та же регулировка яркости экрана на «зеркалках» Sony), в большинстве случаев встречаются именно термисторы (контроль температуры).
Для производителя важнее всего безопасность. Ведь перегрев элемента питания смартфона может привести к взрыву и самовоспламенению.
РЕМОНТ ШУРУПОВЕРТА СВОИМИ РУКАМИ – СОВЕТЫ ОТ МАСТЕРОВ
ЕСЛИ ШУРУПОВЕРТ СЛОМАЛСЯ
Рано или поздно из строя выходит и строительный инструмент, каким бы дорогим и качественным он не был. Но иногда неполадку можно выявить и устранить, поэтому делюсь опытом.
Ремонт шуруповерта – советы
Максим Березин, г. Екатеринбург. Фото автора
НА ЗАМЕТКУ: ПРАВИЛЬНЫЙ ВЫБОР БАТАРЕИ ДЛЯ ШУРУПОВЕРТА
Аккумуляторный шуруповерт — отличный помощник для мастера. Если вы еще только собрались приобрести такой инструмент, обязательно обратите внимание на следующее:
Самыми безопасные и экологичные — Li-Ion аккумуляторы. Наиболее опасна для них высокая температура. Не допускайте перегрева батареи.
Ni-Cd могут функционировать и при низких температурах, тогда как Li-Ion и Ni-MH не рекомендуется использовать в зимнее время на улице.
У батарей Ni-MH и Ni-Cd есть «эффект памяти», поэтому емкость может снижаться из-за неполной зарядки. У устройств Li-Ion такого недостатка нет.
Сергей Аристов, инженер-электроник, г. Шклов
Как определить неисправность аккумулятора шуруповерта
Определение неисправности электроинструмента осуществляется следующим образом:
Если емкость «банок» сильно просела, значит их необходимо заменить на новые.
Может ли не работать 3-контактный аккумулятор в 4-контактном телефоне?
Как мы уже сказали выше, в разных смартфонах от одного производителя может применяться одинаковый трёхконтактный литиевый элемент питания. Но на этапе проектирования инженеры рассчитали контактные группы под 4 «пина».
Это не значит, что АКБ теперь работает вполсилы. Перед запуском контролер батареи настраивается на использование только трёх контактов из четырёх по протоколу 1-Wire и задействует, как правило, термистор для безопасности.
Если вы сами установили в четырёхконтактный телефон трёхконтактный аккумулятор или наоборот, то контроллер может работать не оптимально. Например, те же самые элементы безопасности будут отключены. Всегда помните в таких ситуациях о штатных характеристиках и для чего на аккумуляторе телефона 3 контакта.
Вопрос об аккумуляторе шуруповерта
Беседка с террасной площадкой необычной формы.
Строим утепленный павильон необычной формы с конусообразной крышей на винтовых сваях.
Буду освещать процесс по мере продвижения.
Штукатурка стен
Ремонт кухни
Декоративный брусок на потолок
Особенности национального строительства. Ошибки утепления и их решение.
Почему в доме холодно?
Не успел еще я разобраться с одним домом из оцилиндрованного бревна, как столкнулся еще с одним шедевром строительного мастерства, аналогичным описанному в этой истории:
Началось все как всегда совсем не с того, зачем приехали. Приехали сделать электропроводку, ну, и заодно определить, почему в доме пол бугром. При промере оказалось, что уровень пола гуляет в помещении 7*7 м на 8см, во всем доме на 13см. В доме при внешней температуре около -1 градуса по Цельсию, сразу же включенных конвекторах, маслянному радиатору и трехкиловаттному тепловентилятору было жутко холодно. Из под наличников сквозило, из под пола тоже, особенно вдоль стен. Чтобы понять причину, надо вскрыть. Вдоль стен щели, минвата уложена как попало, ветрозащита до стен не доходит, пароизоляция и вовсе отсутствует как класс. Этого достаточно, чтобы составить общее представление о качестве утепления. Но, как всегда, реальность превысила ожидания. Вскрываем дальше:
На этой картинке щель между балкой и стеной вместо минваты забутована обрезками вагонки.
Разобрав пол, обследовали подкровельное пространство:
Увидели следующую картину: на стропила врезанные в верхний венец, сверху. прибита вагонка. Поверх вагонки похоже положена ветрозащита, сверху обрещетка, контробрешетка и металлочерепица. Вагонку пока не вскрывали, но по виду снаружи, можно предположить, что утеплитель там отсутствует.
Как вы думаете, может быть в таком доме тепло?
Как сделать дом теплее.
Существуют мнения, что писать о косяках застройщиков — это негатив, а надо побольше позитива.
Но как же без негатива? Все должно быть сбалансировано, ибо все познается в сравнении. Если не говорить о косяках, и не работать над ошибками, желательно над чужими, то вполне вероятно, рано или поздно придется работать над своими. А вот если их выставить на всеобщее обозрение, весьма вероятно, что их станет меньше. По крайней мере те конкретные, которые я показал, точно исчезнут
Итак, после того, как перекрытие разобрано, начинаем восстановление.и утепление.
Делаем подготовку мест установки балок.Для этого используем разведенную уайтспиритом резинобитумную мастику и рулонную кровельную гидроизоляцию в качестве подкладок под балки.
Вдоль стен под балками с заходом на стены крепится сетка для защиты от проникновения в жилище мышей и прочей нечисти. В процессе монтажа все перекрытие первого этажа будет забронировано сеткой.
И балки и бруски и доска предварительно обрабатывается огнебиозащитой. (до этого древесина ничем не обрабатывалась).
После подготовки балки ставятся на фундамент одновременно выравниваясь по уровню.
После установки в уровень балок к ним прибиваются бруски основания чернового пола. Сверху укладывается и крепится сам черновой пол.
В центре жилой части дома оставлено место под заливку плиты основания для установки камина.
Затем укладывается ветрозащита. Края степлером пристегиваются к нижнему венцу, стык делается внахлест 10-15см и проклеивается. В нужных местах предварительно ставятся гильзы для прохода перекрытия кабелем.
После этого размышляем как будем укладывать утеплитель.
После укладки теплоизоляции и пароизолции ставим шпунт.
В перекрытие закладывается электропроводка. Между древесиной и кабелем прокладка из огнестойкого ГКЛ шириной не меньше 100мм под одну кабельную трассу. Для прохода кабелем сквозь деревянные конструкции используется гильза из стальной трубы с толщиной стенки не менее 3мм. Выступ гильзы за край конструкции не менее 10 мм.
