Как подключить монитор к ноутбуку [инструкция по шагам]
Всем доброго дня!
Сейчас многие ноутбуки догоняют по производительности ПК. Пожалуй, единственное, чего им иногда не хватает — это большого экрана. 😉
Но и это можно решить, подключив второй внешний монитор к нему (замечу, что сейчас даже тоненькие ультрабуки поддерживают такую возможность).
Кстати, второй монитор незаменим при различных расчетах (например, в работе бухгалтера), при просмотре различных графиков, при программировании и пр.
В этой статье разберу основные моменты и вопросы, которые часто возникают при решении сего вопроса. Думаю, информация будет весьма полезна для всех, кто заинтересовался данной темой.
Итак.
📌 Дополнение!
У меня на блоге есть статья про выбор монитора для компьютера (всё самое базовое, что нужно знать!).
Подключение внешнего монитора к ноутбуку
❶ Интерфейсы подключения
Думаю, статью следует начать с интерфейсов, которые наиболее часто встречаются на мониторах и ноутбуках. И именно с ними, обычно, сталкиваются при решении вопроса подключения.
VGA (D-Sub)
Довольно-таки старый уже интерфейс, но до сих пор пользующийся популярностью. Техники, поддерживающей VGA, выпущено миллионы, а поэтому, он еще долго будет актуален (хоть и устарел морально. ). Встречается даже на новых моделях ноутбуков/нетбуков.
Из минусов : макс. разрешение при подключении через VGA — 1280×1024 (хотя во многих случаях можно передавать картинку разрешения 1920×1080 пикселей (и даже выше), но данная возможность зависит от оборудования).
Не может передавать аудио-сигнал. В основном, годится для простых проекторов, видео-приставок, небольших офисных мониторов.
Интерфейс очень популярный, хотя на ноутбуках он встречается даже реже, чем VGA. Существует в одно- и двухканальном вариантах, отличаются они в макс. разрешении, которое могут передать — 1920×1080 и 2560×1600 соответственно.
Есть несколько разновидностей:
- DVI-A — для аналогового сигнала;
- DVI-D — для цифрового;
- DVI-I — универсальный. Кстати, есть технологии для передачи картинки на 4K мониторы с помощью подключения двух кабелей.
Отмечу, что различные разъемы и их конфигурация (DVI-A, DVI-D, DVI-I) — совместимы между собой ( прим.: правда, есть разница в задействованных контактах).
Один из самых современных интерфейсов подключения. Идеально подойдет для подключения ТВ, мониторов, приставок к ПК или ноутбуку.
Позволяет передавать как видео- так и аудио-сигналы. Этот интерфейс есть практически в каждом ноутбуке (также встречается на планшетах и мобильных гаджетах).
Поддерживает FullHD (1920×1080) картинку, 3D, макс. разрешение до 3840×2160 (4K). В общем-то, на сегодняшний день устроит практически каждого пользователя.
Обратите внимание, что HDMI есть несколько типоразмеров: стандартный, мини и микро. На ноутбуках (в подавляющем большинстве) используется стандартный тип размера.
Display Port
Новый интерфейс, который постепенно набирает обороты. Обладает высокой пропускной способностью, передает аудио- и видеосигналы, поддерживает 4K и FullHD разрешения, картинку в 3D.
Позволяет подключать сразу несколько мониторов в цепочку (особенно актуально для ноутбука, где, обычно, всего лишь один порт).
Обратите внимание, что на некоторых небольших гаджетах встречается mini Display Port (см. скрин ниже 👇). Отмечу, что на обычных мониторах и ноутбуках, чаще всего, используются стандартного размера порты.
USB Type-С (Thunderbolt)
Последний год активно набирает популярность универсальный порт USB Type-С. И это не удивительно — посудите сами, при помощи него вы можете передавать данные, видео- и аудио-сигнал на монитор, плюс попутно заряжать устройство от него же (если это ноутбук). Это мега-удобно, т.к. всего один провод!
Порт USB-C сверху — для передачи данных, снизу — Thunderbolt 3
Правда, здесь следует сделать одну важную «сноску» — дело в том, что далеко не каждый USB Type-C «умеет» всё это делать.
Чтобы не запутаться, читайте внимательно описание к устройству и см. на маркировку значка рядом с портом. Всего можно выделить три основных вида USB Type-C:
- обычный (👆): возможна простая передача данных (встречается как на мониторах, так и на ноутбуках);
- с возможностью передачи видео- и аудио-сигнала: такой порт помечается значком «DP» (Display Port). Иногда, вместо аббревиатуры «DP» может быть значок монитора;
- если рядом с USB Type-C стоит значок молнии — значит порт поддерживает Thunderbolt (👆).
Кстати, обращайте также внимание не только на порты видеокарты (ноутбука) — но и на сам монитор. Не каждый монитор с USB Type-С поддерживает прием видео-сигнала по нему (лучше всего опираться на спецификацию устройства).
Описание тех. характеристик монитора
❷ Определяемся с интерфейсом — выбираем кабель (и возможно переходник)
Если внешнего монитора у вас пока нет , и вы только собираетесь его покупать — то для вас все просто: смотрите, какой интерфейс есть на ноутбуке и покупаете совместимый с ним монитор. О том, как выбрать монитор, 👉 рассказывал вот в этой статье.
Если и монитор, и ноутбук уже есть (самый распространенный вариант) — то для начала необходимо посмотреть, какие порты на них присутствуют. В моем случае на мониторе были DVI и VGA порты (см. фото ниже 👇).
Монитор с VGA и DVI интерфейсами
В идеале, если у вас на ноутбуке и на мониторе будет HDMI порт — то все подключение для вас будет осуществляться с помощью одного кабеля. Фактически, нужно только подключить его к порту ноутбука и к порту монитора.
📌 Важно!
Будьте аккуратнее с HDMI, т.к. при «горячем» подключении порт может сгореть!
На моем же ноутбуке был только HDMI порт, а на мониторе VGA и DVI — а значит в этом случае без переходников было не обойтись.
HDMI на ноутбуке
Я использовал самый обычный переходник с HDMI на VGA (такой есть в каждом компьютером магазине, например, можно 👉 купить на AliExpress). Вообще, можно было бы также использовать переходник HDMI на DVI.
Переходник HDMI — VGA
📌 Кстати!
Сегодня в продаже достаточно много различных переходников: сейчас можно подключить практически всё, что годно, к чему угодно 😉. Я, конечно, немного утрирую — но тем не менее.
Взгляните на ассортимент товаров, продающихся в китайских онлайн-магазинах. Там можно найти «любой» переходник! 👌
❸ Соединяем ноутбук с монитором — получаем первую картинку
По большому счету, подключать ли к ноутбуку телевизор или монитор — разницы нет. Шаги везде одинаковы.
1) Выключите монитор и ноутбук .
Если речь о телевизоре или стационарном ПК — я вообще рекомендую отключить его из розетки (а также отсоединить кабель от кабельного ТВ).
Тут дело в том, что HDMI порт может сгореть, если подключать его в «горячую» (как это можно делать с USB портами). Не раз было, когда остаточного электричества хватало, чтобы вывести из строя HDMI порт.
*
2) Далее подключите кабель к монитору и ноутбуку (если используются переходники — подключите также и их).
VGA кабель от монитора: подключаем его к переходнику, а переходник к ноутбуку
3) После включите и ноутбук, и монитор (или ТВ).
По умолчанию, при первом подключении, изображение должно подаваться сразу же и на внешний монитор, и на экран ноутбука (пример ниже).
Если у вас современная встроенная видеокарта от IntelHD (AMD Ryzen) с обновленными драйверами — то вам даже настраивать ничего будет не нужно — картинка сразу же появится на экране внешнего монитора!
📌 Дополнение!
Для обладателей дискретных видеокарт от AMD и NVidia — иногда требуется обновить видеодрайвера (например, может выскочить ошибка, что передача видеосигнала невозможна. ).
Рекомендую воспользоваться утилитами для автоматического обновления драйверов.
Монитор подключен к ноутбуку — картинка и там и там одинакова
❹ Детальная настройка внешнего монитора, проецирование изображения
Чтобы детально и точно настроить работу внешнего монитора, на клавиатуре ноутбука (обычно) есть специальная функциональная клавиша.
Например, на моем ASUS для этого используется сочетание клавиш FN+F8 (обратите внимание на картинку на клавише F8 — на разных моделях ноутбуках, могут быть отличные клавиши 👇).
📌 Важно!
Если клавиш таких у вас нет — попробуйте сочетание Win+P, а также читайте ниже, там будет указан второй вариант, как можно добраться до этих настроек.
FN+F8 — просмотр режимов проецирования
При нажатии этого сочетания ( FN+F8 / Win+P ) — Windows 10/11 показывает слева на экране небольшое выезжающее окно, в котором можно выбрать несколько вариантов проецирования:
- только экран компьютера — изображение будет показываться только на вашем экране ноутбука (удобно, когда вы хотите показать презентацию, но пока еще подготавливаете материалы. Или, скажем, для работы пока не требуется большой экран);
- повторяющийся — одна и та же картинка на внешнем мониторе и экране ноутбука (см. мое фото выше 👆);
- расширить — интересное решение: по сути, у вас будет большой рабочий стол сразу на 2 экрана. На одном, можно запустить просмотр фильма или показать какой-нибудь график, а на другом экране — делать что-то другое, скажем, печатать текст или играть в игру;
- только второй экран — на ноутбуке экран погаснет, на внешнем мониторе будет работать. Удобно, когда вы в домашней обстановке (скажем) подключаете ноутбук к внешнему монитору и работаете (т.е. ноутбук у вас будет в роли системного бока).
На фото ниже представлен вариант, когда работает только внешний монитор (последний вариант).
Монитор 2 работает, монитор 1 нет
Если спец. клавиш на клавиатуре ноутбука у вас нет (или они не работают) — то в «новых» ОС Windows 10/11 можно прибегнуть и к другому варианту настроек.
Щелкните в любом свободном месте рабочего стола правой кнопкой мышки, и в появившемся меню выберите «Параметры экрана» (см. скрин ниже 👇).
Далее должен открыться раздел «Дисплей» панели управления Windows 10/11. В этом разделе можно сделать 2 важные вещи:
- настроить масштабирование : нередко на ноутбуках с небольшим экраном, но высоким разрешением, включено масштабирование в районе 125-170%. Естественно, на обычном внешнем мониторе — изображение будет слишком крупным и смотреть не очень комфортно. Поэтому, подстроите масштабирование под конкретно под свой монитор и свое зрение;
- несколько дисплеев : здесь можно выбрать вариант проецирования (то, что разбирали выше: т.е. показывать картинку и на ноутбуке, и на мониторе, или только где-то в одном месте).
Но здесь также бы хотел порекомендовать вам еще две своих статей по схожей тематике:
- Как узнать и поменять разрешение экрана или почему на экране монитора все стало большим ;
- Устают глаза при работе за компьютером — как настроить монитор правильно .
❺ Беспроводное подключение дисплея
Если у вас есть второй ноутбук (или моноблок / ПК) — то его можно подключить как беспроводной дисплей к вашему текущему компьютеру. Чтобы это осуществить, необходимо чтобы:
- на обоих устройствах была установлена современная версия Windows 10 Pro 1809+ // или Windows 11 Pro (👉 как узнать версию Windows);
- оба устройства оснащены Wi-Fi адаптерами.
Сам процесс подключения достаточно простой: на обоих устройствах необходимо открыть параметры Windows 10/11 (сочетание Win+i) вкладку «Система / Проецировать на этот компьютер» .
Далее на одном из ноутбуков разрешить проецирование, а на втором — найти этот беспроводной дисплей и подключиться к нему.
Запуск приложения для проецирования на этот ПК / параметры Windows 10
На всякий случай, ниже, оставляю ссылку на статью с подробным описанием процесса (в некоторых случаях могут «всплыть» не совсем очевидные нюансы. ).
📌 В помощь!
Как из ноутбука создать второй монитор (или пару слов про WiDi — беспроводное проецирование на этот компьютер, со звуком).
На сим, собственно, пока всё.
Дополнения в комментариях — будут кстати!
Первая публикация: 06.02.2018
Возникла необходимость подключить монитор к ноутбуку для работы на «удаленке». На ноуте стандартный разъем HDMI, на мониторе — Display port. Чтобы избежать потери качества на переходниках — купил кабель HDMI — Display port.
Ноут не видит монитор, монитор не видит ноут. Никакие настройки не помогают. На мониторе еще есть антикварный VGA, но это опять переходники. А покупать новый кабель HDMI — VGA я уже боюсь, наученный горьким опытом. Тупиковая ситуация
Доброго времени.
1) Вы затронули «больной» вопрос. Вообще, таких переходников с HDMI на DP очень мало, но есть — поддерживают обычно не более Full HD, т.е. 1920-1080 (принцип работы у интерфейсов разный и нужен активный переходник (пассивный кабель не подойдет)).
2) Ваш купленный кабель предназначен (скорее всего) для подключения к DP видеокарте и HDMI монитору (обратное направление хорошо должно работать).
3) Как раз-таки HDMI-VGA адаптеры просты и работают вполне корректно, в статье пример как раз с таким (1920-1080/60 Гц без проблем выдают). Я приводил в списке такой адаптер (п. 6).
Уважаемый Alexandr, Вы прекрасно объяснили, как подключить второй монитор к ноутбуку или настольному ПК с помощью кабеля, а также как подключить к ПК ноутбук в качестве второго монитора без проводов.
Для полноты освещения темы не укажете ли Вы, как подключить без проводов в качестве второго монитора к ПК телевизор?
С уважением, Леонид
Например, через DLNA. Материалов в сети достаточно по этой теме (кстати).
Как же это просто оказалось Win+P!
Минут 10 тупил и не знал куда тыкнуть, чтобы отключить один из мониторов. Спасибо!
Здравствуйте, подскажите как правильно и безопасно подключать устройства, в том числе через адаптеры, к ноутбуку/системному блоку, в первую очередь внешний монитор.
Был случай когда подключался к системному блоку «на горячую» адаптер HDD (SATA) на USB (марка Agestar), хотя кнопка ON/OFF кажется была выключена, возникло короткое замыкание, сгорела материнка, ремонт невозможен т.к. материнки с сокетом 1155 сняты с продажи, а с б/у заморачиваться риск большой.
Купила ноутбук и теперь всего боюсь.
Есть монитор ViewSonic VA2055Sa, у него один разъём VGA и один провод со штепселем в розетку. У ноутбука разъем HDMI, нужен переходник. Как правильно подключить монитор к ноутбуку? Прочитала в Вашей статье выше, что HDMI порт может сгореть, т.е. есть опасность, и в статье https://www.compgramotnost.ru/sostav-computera/kak-podklyuchit-vneshnij-monitor-ili-proektor-k-noutbuku прочитала что оба устройства надо сначала выключить, также в статье говорится что монитор включается первым.
Но хотелось бы уточнить, та же последовательность для монитора у которого один провод в розетку? И если монитор подключается через адаптер?
Нужно еще подключить ноутбук к витой паре RJ45, нет соответствующего разъема, есть разные переходники, нужно тоже выключить ноутбук, подключить провод RJ45 через адаптер и затем включить?
Также вопрос: есть ли какие-то общие правила безопасного подключения устройств к ноутбуку в том числе и через адаптеры, также по USB. Может ссылки на какие-то онлайн материалы подскажете?.
Наверное, всегда подключать устройства, предварительно выключив ноутбук («на холодную»). Но бывает еще последовательность включения устройств, например ноутбука и монитора, (какое первым, какое вторым), если у них есть провод в розетку и кнопка ON.
Зачем вы так заморачиваетесь?
Выключите и монитор, и ноутбук (полностью). Затем подключите к ним всё необходимое, дальше — можно пользоваться. К USB-портам можно подкл. «на горячую», во время работы устройства.
Насчет последовательности включения: логичнее сначала вкл. монитор, затем ПК (благодаря этому вы увидите все окна, которые могут появиться на этапе загрузки).
Насчет вопроса про монитор: с адаптером или «без него». Это всего лишь конструкция, адаптер он либо внешний, либо он встроен в сам монитор. Считается, что монитор с внешним адаптером надежнее + он, как правило, тоньше по геометрии.
Здравствуйте, Александр, спасибо за ответ.
Согласна с тем что заморачиваюсь, понимаю, что большинство людей вообще не берут в голову такие вещи.
А заморачиваюсь так потому что сгорела материнка, как я писала выше, а цены на новую компьютерную технику Вы и сами знаете =).
Попробую подключать всё к выключенному ноутбуку и включать монитор первым. Действительно, что еще-то можно сделать.
Как подключить монитор к ноутбуку через HDMI, VGA, DVI, Display Port и Wi-Fi адаптер
В последнее время на рынке сложилась парадоксальная ситуация — в некоторых случаях ноутбуки могут стоить дешевле, чем стационарные компьютеры с аналогичными характеристиками. Не удивительно, что многие пользователи решают приобрести именно ноутбук. Но тут же возникает вопрос: как вывести изображение на экран монитора. В этом руководстве мы опишем все доступные способы подключения монитора к ноутбуку.
Основные способы подключения монитора к ноутбуку
Если вы используете современное оборудование, то наиболее предпочтительный способ соединения — использование HDMI-кабеля. Он позволяет передавать картинку разрешением до 4K, а также аудиосигнал. Если ваш ноутбук и монитор имеют соответствующий разъёмы, то мы рекомендуем использовать именно этот способ.
Если же на вашем ноутбуке или мониторе HDMI-разъём отсутствует, придётся воспользоваться более устаревшими способами подключения — VGA или DVI.
VGA-разъёмы встречаются как на современных, так и на старых устройствах. Однако нужно понимать, что это аналоговый выход, поэтому качество изображения будет хуже, чем при подключении через HDMI-кабель. Стоит отметить, что этот способ ограничивается только передачей изображения.
DVI-I кабель может передавать и аналоговый, и цифровой сигнал, DVI-D — только цифровой, а DVI-A — только аналоговый. Обычно на ноутбуках встречается второй вариант. Этот 24-контактный разъём способен передавать и звук, и изображение.
Возможна ситуация, при которой у вас на ноутбуке будет HDMI-разъём, а на мониторе — VGA или DVI. В этом случае вам нужно приобрести переходник и подключить его к HDMI-кабелю.
Существуют и более современные способы подключения: Display Port и USB Type-C. Если у вас есть подобные разъёмы на мониторе и ноутбуке — можете воспользоваться ими.
Разъём Display Port более компактный по размерам, чем HDMI, и обладает высокой скоростью передачи данных, однако на практике вы этого не почувствуете.
Отметим, что некоторые модели USB Type-C позволяют заряжать ноутбук, но в этом нет острой необходимости, так как всегда можно воспользоваться стандартным устройством. При этом Display Port и USB Type-C передают и изображение, и звук.
Если ваш монитор и ноутбук оснащены Wi-Fi модулями, то их можно подключить друг к другу без проводов. Подробнее об этом способе мы расскажем ниже.
Как подключить монитор к ноутбуку
При помощи кабеля
- Убедитесь, что ноутбук и монитор выключены. Если они подключены к сети, во время соединения через HDMI соответствующий порт может сгореть.
- При помощи кабеля соедините монитор и ноутбук. Если вы используете переходники, сначала подключите их.
- Включите ноутбук и монитор. Если всё работает исправно, то картинка будет дублироваться на обоих дисплеях.
При помощи Wi-Fi адаптера
- Щёлкните правой кнопкой мыши по рабочему столу, выберите пункт «Сеть», а затем — Miracast. Переключите ползунок в положение «Вкл». Если этот пункт отсутствует, просто включите Wi-Fi на мониторе и ноутбуке.
- Нажмите сочетание клавиш Win + P и выберите пункт «Беспроводное соединение».
- Когда ноутбук «найдёт» монитор, подключитесь к нему.
- Нажмите «Пуск», затем — «Параметры», после чего — «Устройства».
- Выберите «Добавление Bluetooth или другого устройства».
- Щелкните на пункт «Беспроводной дисплей или док-станция».
- Когда поиск завершится, выбирайте ваш монитор.
Как настроить изображение на мониторе
После успешного подключения нажмите клавиши «Win+P» или «Fn+F8». Последняя кнопка может отличаться, в зависимости от модели ноутбука. Если это сочетание не работает, воспользуйтесь следующим алгоритмом:
- Нажмите правой кнопкой мыши по рабочему столу.
- Выберите пункт «Параметры экрана».
- Внизу этого окна есть пункт «Несколько дисплеев».
Таким образом, вы попадёте в меню настроек изображения на мониторе и можете выбрать один из следующих вариантов:
Как подключить второй монитор к ноутбуку
Какой большой ни была бы диагональ вашего ноутбука, все равно может возникнуть ситуация, когда ее не хватает и нужно подключить еще один экран большего размера и с более высоким разрешением. Как это сделать, расскажем сегодня.
Большинство ноутбуков рассчитаны на подключение второго экрана, который может работать вместо основного или дополнять его. Если вы хотите добавить 2 дисплея и больше, нужно проверить возможности установленной видеокарты, сделать это можно на сайте производителя. Если у вашего лэптопа есть разъем Thunderbolt (см. рисунок), вы можете подключить к нему несколько экранов, также оснащенных Thunderbolt, причем последующий монитор можно подсоединять к предыдущему, а не непосредственно к компьютеру.
Подсоединять монитор к ноутбуку можно с помощью разъемов HDMI, DP (Display Port), DVI или Thunderbolt. В старых моделях ПК или дисплеев вам может попасться выход VGA. Если разъемы главного устройства и подключаемого гаджета не совпадают, вам понадобится переходник, например, HDMI–Thunderbolt или HDMI-DVI. HDMI, как и Thunderbolt, передает не только видео, но и аудиосигнал. Если у подключаемого устройства нет встроенных колонок, их нужно присоединять отдельно.
После подсоединения нужно включить лэптоп и дисплей и приступать к настройке. С помощью клавиш Win+P откройте меню, либо кликнете правой клавишей мыши и перейдите в «Настройка экрана» (Windows 10)/ «Разрешение экрана» (Windows 7) в открывшемся списке.

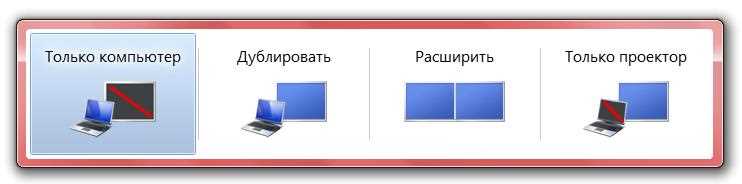

Вы можете выбрать, как будет работать дополнительный дисплей:
— дублируя картинку с экрана компьютера;
— разбив рабочий стол на две части (расширить) – на одной можно смотреть фильм или работать, а с помощью второй, например, проводить встречу, открыть браузер или мессенджер;
— отключить монитор лэптопа и выводить изображение на внешнее устройство.
По такому же принципу настраиваются и остальные дополнительные девайсы. Для каждого подсоединенного монитора можно задать оптимальное разрешение. Для этого снова открываете «Настройка экрана», выбираете нужный и задаете необходимые вам параметры – яркость, ориентацию и пр.
Подсоединять мониторы к ноутбуку можно не только с помощью переходников, но и через док-станцию. Или при наличии специального адаптера WiFi можно использовать беспроводное соединение. В том же меню будет плашка «беспроводной экран», который и нужно выбрать в качестве второго. Этот способ не подходит для игр или просмотра фильмов, так как WiFi-соединение не всегда стабильно.
Что делать, если все сделано, а ноутбук не видит второй экран? Первым делом нужно проверить кабель. Например, подключив гаджет к другому компьютеру. Вторая возможная причина – запрет на использование добавленного дисплея. Проверить ее можно, зайдя в настройки экрана. Некорректное отображение рабочего стола на внешнем девайсе может быть решено изменением разрешения или частоты обновления экрана.
Как подключить монитор к ноутбуку
Ноутбук зручним переносним персональним апаратом, для функціонування якого не обов’язково підключатися до електромережі. Для цього передбачена батарея, заряду якої достатньо на кілька годин безперервного функціонування.
Однак не завжди комфортно експлуатувати апарат, адже на пристрої передбачений екран невеликого розміру. Вирішити цю проблему можна за допомогою технології ноутбука до монітора.
Це полегшує виконання деяких дій, наприклад проведення презентації, перегляд декількох картинок одночасно. Інакше кажучи, допоміжне обладнання розширює функціональні можливості девайса.
Вибір інтерфейсу підключення: HDMI, VGA (D-Sub), DVI
Існує кілька варіацій проведення конекту: HDMI, VGA (ще можуть називати D-Sub), DVI. Кожен спосіб з’єднання приладів має різні характеристики. Роз’єми розрізняються за такими показниками:
- Пропускна здатність – швидкість передачі інформації через кабель на монітор.
- Максимально допустимий дозвіл. Вимірюється дане значення в пікселях і безпосередньо залежить від першого показника. Чим він вищий, тим більше пікселів містить картинка.
- Вид сигналу для передачі. ДО нього відносять аналоговий і цифровий.
У минулі роки для проведення з’єднання використовувався стандартний роз’єм VGA. Згодом інтерфейс перестав справлятися з передачею сигналу через зростаючу потужності останнього. Це спричинило за собою необхідність створення нових роз’ємів.
VGA (Video Graphics Array). Бере свій початок з 1987 року і застосовується в техніці до сих пір. Інтерфейс відтворює зображення з максимальним показником до 1280 × 1024 пікселів.
Спочатку роз’єм розраховувався для роботи з телевізорами, пізніше став застосовуватися для рідкокристалічних дисплеїв.
- неможливість передавати картинки з якістю вище 1280 × 1024 пікселів;
- відсутність стійкості до перешкод природного походження;
- нечітка передача яскравості та кольору.
DVI (Digital Visual Interface) – найбільш відоме гніздо. Зображення через нього транслюється з дозвільною здатністю до 7,4 Гбіт/с.
Існує кілька варіацій:
1. DVI-D передача тільки цифрового сигналу.
транслює аналоговий сигнал.
містить в собі два види передачі.
Велика кількість пристроїв розпізнають даний роз’єм.
HDMI (High Definition Multimedia Interface) – характеризується можливістю транслювати кліпи і звуки і через який легко можна здійснити підключення монітора до ноутбука. Такий вид присутній на наступного техніці: проекторах, колонках і інших апаратах.
Технічна характеристика інтерфейсів підключення
Вибір кабелів і перехідників для підключення
Перед тим як придбати шнур для допоміжного обладнання, необхідно з’ясувати тип роз’єму. На сучасних апаратах, як правило, зустрічаються HDMI, але є й інші. Крім самого роз’єму враховуються різні показники. Перед створенням картинку високої якості з чистим звуком, слід вибирати сучасні версії і специфікації кабелю.
Це дозволить передавати картинки і документи, а також транслювати фільми та ігри без підвисань і інших проблем.
Окремо виділяється USB, також здатний провести з’єднання комп’ютера екраном. Провід даного типу також дозволить передавати відомості на інші електронні гаджети. У ситуації, коли потрібно підключити два монітори до одного ПК, слід скористатися подовжувачами, разветвителями або перехідниками.
Підключаємо монітор по HDMI до ноутбука (комп’ютера)
Процес з’єднання допоміжного дисплея здійснюється по одній схемі. В першу чергу слід бути впевненим, що всі компоненти мають однаковий роз’єм, підібрати під нього шнур. Як підключити монітор до ноутбука через hdmi:
1. Вимкнення екранів. Багато користувачів не користуються даними радою, а даремно. Така дія врятує обладнання від поломки. Буває так, що через недотримання цього простого правила перегорає відеокарта інша деталь.
2. З’єднання монітора з девайсом за допомогою кабелю. Один кінець шнура вставляється в роз’єм ноутбука, інший – в екран. При правильному виборі з’єднує дроти проблем з коннектом не відбудеться. Якщо немає можливості дістати HDMI кабель, то можна скористатися перехідниками.
3. Завершальним етапом виступає увімкнення обладнання. Після завантаження операційної системи на обох моніторах з’являється зображення.
Перевагою виступає те, що не потрібно лізти в додаткові налаштування і витрачати купу часу на синхронізацію. Сучасні карти, такі як Intel HD, Nvidia (наприклад, відеокарта ASUS GeForce GTX 1050 TI 4GB DDR5 OC) або AMD не вимагають додаткового регулювання.
Якщо картинка не вивелася на монітор автоматично, тоді необхідно вручну зробити перепідключення. Для цього використовуються гарячі клавіші. Ними можуть бути F4, F8 або інші – це залежить від моделі гаджета.
Види проектування та налаштування другого монітора
Після конекту необхідно здійснювати регулювання. З’єднання здійснюється швидко і без втручання в конфігурацію. Однак можна налагодити підключення так, що картинки на моніторі і підключеному дисплеї не були синхронними. Наприклад, бути продовженням робочого столу або передавати зовсім інший знімок.
Відтворення неоднакових картинок можна отримати наступним чином:
- В будь-якій точці на поверхні клацнути правою кнопкою миші. У вікні знайти «Параметри або Дозвіл екрану».
- Наступним кроком є вибір методу проектування. Виділяється кілька видів.
- Ще одним простим і доступним способом запуску служить гаряча клавіша. На ній нанесено зображення монітора. Наприклад, кнопка F8 або F11 в залежності від бренду клавіатури. Для активації слід натиснути паралельно з клавішею FN.
Після відкриття меню, де пропонується вибрати спосіб проектування, користувачеві з 4 варіантів слід натиснути один. Виділяють такі види налаштування:
1. Відтворення тільки екрану комп’ютера. А другий монітор буде відключений, але залишається з’єднаним з дисплеєм ПК через шнур.
Обидва екрани відображають однакову картинку. Це зручно в тому випадку, коли необхідно провести презентацію. Адже на маленькому екрані ноутбука (наприклад, моделі Lenovo IdeaPad 710S-13IKB), не всі деталі і подробиці будуть видні.
Являє собою найбільш популярний метод передачі. Такий спосіб значно збільшує робочий простір, дозволяє переміщати курсор з одного екрана на інший. Це дає можливість, наприклад, одночасно працювати і відтворювати відео.
тільки допоміжний екран. В цьому випадку інший дисплей залишається чорним.
Підключення зовнішнього монітора в Windows 10
Кожна ОС має свої принципи з’єднання з додатковим обладнанням. Перед тим, як підключити другий монітор, пропонується провести подібні маніпуляції в зазначеній послідовності:
- З’єднати два гаджета шнуром з певним інтерфейсом. Windows 10 знайти приєднаний екран.
- Ведеться пошук «Параметрів відображення». Після цього необхідно клікнути на рядок «другий дисплей» і провести роботу з налаштування.
- Важливим етапом виступає вибір проектування. Пропонується кілька варіантів. Необхідний користувач вибирає самостійно в залежності від призначення екрану.
В результаті підключення монітора можна відрегулювати яскравість і чіткість передачі картинок, роздільна здатність та інші параметри. Зробити це пропонується через меню налаштувань.
Підключення зовнішнього монітора в Windows 8
Кожен апарат має вихід, щоб проводити підключення до інших екранів. Це необхідно для того, щоб збільшити робочу поверхню або одночасно стежити за двома різними відображеннями. На ОС 8 схема з’єднання аналогічна іншим системам.
Такий процес характеризується рядом переваг:
- одночасне виконання безлічі завдань;
- проведення презентації за допомогою монітора;
- можливість виведення на екран неоднакових картинок, потрібних для роботи.
Для Windows 8 просте і швидке. Після конекту через шнур необхідна рядок «Пристрої». Потім здійснюються стандартна регулювання, встановлюється проектування. Далі можна починати трудову діяльність.
Це може бути цікавим:Як вибрати відеокарту»
Підключення зовнішнього монітора до ноутбука в Windows 7
Після того як пройде підключення зовнішнього монітора до ноутбука необхідна подальша налагодження формату. Приєднаний до девайсу дисплей автоматично підлаштовується під дозвіл. Але якщо це не відбулося, то необхідно виконати такі операції:
- Знаходиться комбінація клавіш, яка залежить від моделі комп’ютера. Наприклад, на ноутбуці ASUS X541UA-GQ876D перемикання екранів використовується кнопка F8, яка затискається паралельно з Fn.
- Відмінною рисою Windows 7 виступає те, що розробники спростили налаштування при використанні двох екранів. Одним із способів є комбінація кнопок» Win + P».
- Ще одне підключення – використання меню «Дозвіл екрану». Для цього за допомогою мишки відкривається вікно, встановлюються потрібні параметри і метод проектування, натискається «Ок».
Підключення зовнішнього монітора в Windows XP
Після з’єднання через шнур проводиться настройка зображення монітора для ігор роботи. Для цього виконується наступне:
- Відкривається контекстне меню – Властивості – Екран – Параметри.
- Здається роздільна здатність і вибирається число відтінків. Існує кілька варіантів: 16, 24 і 32 бітний колір.
- Вибирається передача відтінків залежно від діагоналі. Чим Більше розмір монітора, тим вище роздільну здатність стандарту.
- Після конфігурації пропонується зберегти зміни і натиснути «Так».
Колір на 32 біта ставиться в тому випадку, коли сам монітор і відеокарта є потужними, гарантують природну передачу відтінків при перегляді фільмів або відтворення ігор.
Сьогодні популярністю користуються монітори з діагоналлю 18 і вище. Деталізація картинок допоможе не упустити подробиці на зображенні.
Переваги другого монітора
У статті докладно описано, як підключити монітор до ноутбука. Але в чому ж переваги такого кроку? Головним плюсом виступає збільшення площі для роботи, можливість провести синхронізацію з допоміжним обладнанням (екранами або проекторами).
Кілька дисплеїв гарантують виконання завдань просто, швидко і ефективно. Тепер не потрібно шукати необхідну вкладку серед великого числа інших файлів. Можна просто вивести дані на інший екран.
