Сравнительный анализ сетевых фильтров: по две модели Power Cube, APC, Pilot и одна Эра
Сетевые фильтры найдутся практически в каждом доме и в каждом офисе. Чаще всего они используются для подключения значительного количества устройств с питанием от сети переменного тока к ограниченному числу имеющихся розеток (либо в случаях, когда эти розетки расположены неудобно).
Правда, для тех же целей есть и оснащенные кабелем нужной длины обычные розеточные колодки с выключателем или без, которые заметно дешевле, но слово «фильтр» в названии подразумевает еще и дополнительные защитные функции: от опасных для подключенного оборудования всплесков напряжения (порой производители специально оговаривают, что сетевые фильтры не исправляют длительные отклонения напряжения, для этого есть стабилизаторы) и от высокочастотных помех, которые способны нарушить нормальное функционирование некоторых приборов. Наконец, в сетевых фильтрах обычно имеются предохранители, которые срабатывают в случае чрезмерной нагрузки или короткого замыкания в подключаемых устройствах, защищая остальную сеть помещения.

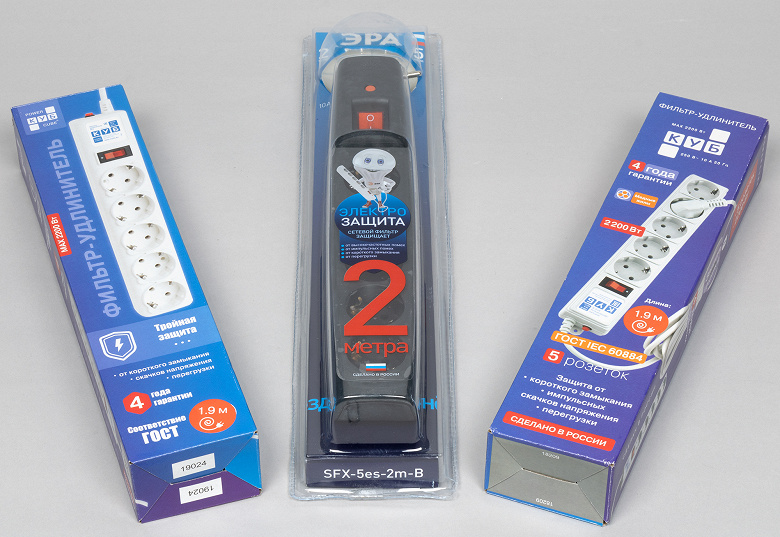

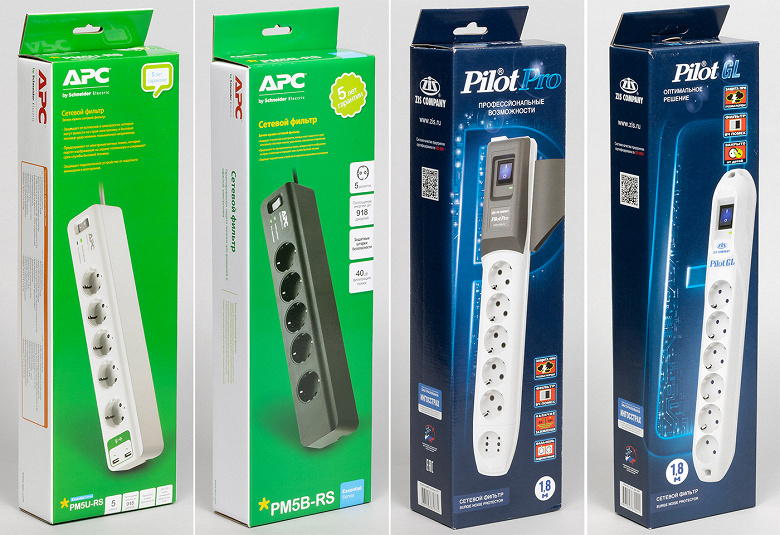

На примере семи образцов четырех производителей мы рассмотрим, насколько хорошо бывают реализованы перечисленные функции.
Критерии оценки
Главный — безопасность использования, для чего должны быть соответствия:
- сечения проводов кабеля заявленному максимальному току,
- номинала предохранителя сечению кабеля.
По п.1 ориентируемся на требования ГОСТ 7399-97 «Провода и шнуры на номинальное напряжение до 450/750 В»:
| Номинальное сечение, мм² | Номинальная токовая нагрузка, А, не более |
|---|---|
| 0,75 | 6,0 |
| 1,00 | 10,0 |
| 1,50 | 16,0 |
По п.2 ориентируемся на СП 31-110-2003 (свод правил «Проектирование и монтаж электроустановок жилых и общественных зданий»), где для защиты от перегрузок предназначаются тепловые расцепители, в нашем случае это и есть автоматические выключатели (автоматы защиты).
Рабочая характеристика автоматического выключателя должна отвечать условиям:
где Iд.н — предельно допустимый номинальный ток проводника (см. таблицу);
Iр.max — максимальный расчетный ток нагрузки;
Iн.а — номинальный ток автоматического выключателя, защищающего проводник.
С учетом имеющегося ряда номиналов автоматов защиты получается, что для кабеля с сечением 0,75 мм² следует выбирать автоматический предохранитель на 6 ампер, для 1,0 мм² — на 10 ампер, для 1,5 мм² — на 15 или 16 ампер.
При этом учитывается принцип работы теплового расцепителя: он никогда не сработает при номинальном токе, обозначенном на его корпусе; при превышении, исчисляемом десятками процентов, время срабатывания может затянуться даже на час и более, а за короткое время он сработает лишь при многократном превышении тока над номиналом. Конкретные значения отличаются для различных автоматов защиты: так, datasheet для распространенной серии JMB 77Series гласит, что при перегрузке до 35% эти предохранители могут не сработать и в течение часа, до 100% (т. е. двукратной) — в течение 40 секунд, а за секунду и менее они гарантированно сработают лишь при перегрузках семикратных и более.
Иногда это даже полезно: некоторые устройства (например, лазерные принтеры и МФУ) на определенных этапах функционирования могут кратковременно потреблять существенно бо́льшие токи, чем в обычном режиме, и подобный алгоритм защиты не даст сработать термопредохранителю в таких случаях. Но порой существенная задержка срабатывания может стать опасной.
Поэтому упомянутый выше свод правил рекомендует комбинированную защиту — не только от перегрузок, но и от коротких замыканий, которая в некоторых моделях сетевых фильтров реализуется в виде дополнительных плавких предохранителей с номиналом выше, чем у терморасцепителя. Поскольку по имеющемуся обозначению практически невозможно конкретизировать тип использованного предохранителя, а соответственно его время-токовую характеристику, то крайне сложно оценить и правильность выбора номинала.
Еще один немаловажный момент: выключатель должен коммутировать оба провода L и N (фазу и нейтраль), чтобы в выключенном состоянии на контактах выходных розеток гарантированно не было опасного потенциала.
Следующий критерий оценки: поскольку речь о сетевых фильтрах, необходимо сказать про обеспечиваемую ими защиту от всплесков напряжения и ВЧ-помех. Проводить какие-либо измерения не представляется возможным — для этого потребовалась бы весьма специфическая аппаратура, поэтому оценка дается нами на основе анализа схемотехнических решений.
Здесь имеются следующие соображения: необходимость такой защиты очевидна, даже если учесть, что в современных электронных устройствах подобные меры также приняты — два «сторожа» лучше, чем один.
А вот достаточность для самых разных условий схемы, реализованной в конкретном изделии, зачастую сомнительна, в том числе и в дорогих моделях. О достоинствах и недостатках конкретных схемотехнических решений и использованных комплектующих порой могут спорить даже специалисты, а для обычного потребителя критерием может стать такой факт: гарантирует ли производитель исправность в течение определенного срока не только самого сетевого фильтра, но и любой подключенной к нему техники; подобные примеры есть, в том числе в данном обзоре.
В общем случае схема защиты от ВЧ-помех выглядит так:
Элементы Ld (дроссели на незамкнутых сердечниках) и Cx подавляют дифференциальные помехи, а Lс (две обмотки на общем замкнутом сердечнике) и Cy — синфазные помехи (при наличии заземления). В идеале должны использоваться конденсаторы специализированных классов X и Y.
Самый распространенный (потому что самый дешевый) вид ВЧ-фильтра — с единственным конденсатором Сх.
Защита от перенапряжений делается на металл-оксидных варисторах (MOV), порой к ним добавляют разрядники. В простейшем случае такая защита реализуется единственным варистором (при этом непременно должен быть токовый предохранитель), в продвинутых схемах добавляется термопредохранитель (он может быть встроенным в варистор — TMOV), в наиболее сложных устанавливаются три или четыре варистора (отдельные либо сборки), но подобные схемы работают при наличии заземления.
При определенных условиях варистор может физически разрушиться («погибает», защищая подключенное оборудование), а чтобы его осколки не замкнули другие цепи и не повредили окружающие компоненты, принято надевать на варистор защитную оболочку — например, отрезок термоусадочной трубки, которая заодно прижимает к нему термопредохранитель (при наличии).
Дополнительная индикация (кроме простейшей — вкл./выкл.) может отображать:
- состояние системы защиты от перенапряжений
- наличие заземления
- правильную фазировку
Первая сигнализирует о выходе из строя варистора, и это действительно полезно, потому что данный факт может остаться незамеченным, из-за чего подключенное оборудование впредь не будет защищено от перенапряжений. Полезность второй сомнительна: в жилых помещениях, особенно в многоквартирных и частных домах прежних десятилетий застройки, заземления может не быть вовсе, а контакты PE (protective earth, защитное заземление) в розетках попросту отсутствуют; не всегда заземление имеется и в офисах, особенно расположенных в старых зданиях, а обустроить его в этих ситуациях часто не представляется возможным из-за существенных затрат и хлопот. Третья на практике и вовсе бывает нужна крайне редко — фазозависимых устройств очень мало, а когда они есть (например, некоторые модели газовых отопительных котлов), то далеко не всегда подключаются через сетевой фильтр.
Наконец, оцениваем конструктив — от качества изготовления и монтажа до разных аспектов удобства использования. Понятно, что подобные оценки являются субъективными, но зачастую иных и не требуется.
Замеры падения напряжения на кабеле для разных нагрузок не имеют реальной ценности: при имеющейся у всех рассматриваемых образцов длине кабеля 1,8-2 метра они будут существенно меньше допускаемых стандартами колебаний напряжения в электросетях (±10%).
То же касается и измерений температуры — например, нагрева кабеля под определенной нагрузкой и в течение некоторого времени. Такие замеры всегда будут частным случаем, поскольку делаются в конкретных условиях, включающих не только упомянутые нагрузку и время, но еще температуру окружающей среды, величину напряжения в сети (еще раз напомним про ±10%, а это не так уж мало), даже конфигурацию кабеля (свободно вытянут, чем-то накрыт или смотан в кольцо, где витки подогревают друг друга — при реальной эксплуатации могут быть любые варианты).

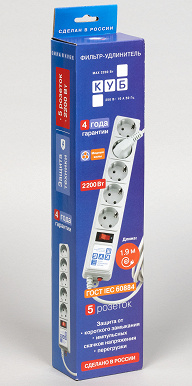

Модели Power Cube SPG-B и SPG-B-White
Обе модели очень похожи, но отличия не только в цвете (молочно-белый, светло-серый) — разными являются и корпуса, хотя разница незначительная.

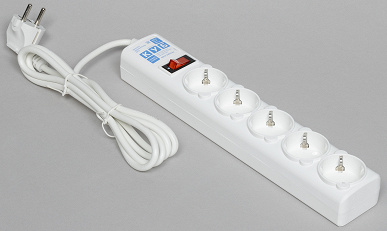

Power Cube SPG-B-White
Power Cube SPG-B-White

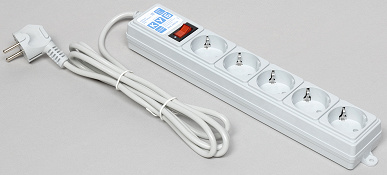

Power Cube SPG-B
Power Cube SPG-B
Заявленные параметры
- защита от короткого замыкания и от превышения максимально допустимого тока,
- выключатель однополюсный, со светодиодной индикацией.
Каких-либо гарантий в отношении подключаемых устройств производитель не дает.
Анализ Power Cube SPG-B и SPG-B-White
| Кабель | 3×0,75 мм² — для длительной работы с заявленным макс. током 10 А мало . Вилка Schuko CEE 7/7 (с доп. отверстием для заземляющего штыря). Защита от перетирания в месте входа в корпус есть, крепление хоть и без дополнительного зажима, но довольно прочное благодаря достаточно толстой стенке корпуса в этом месте. |
| Автоматический предохранитель | На 10 А — не соответствует использованному кабелю, дополнительного плавкого предохранителя нет |
| Качество изготовления деталей корпуса | Нормальное |

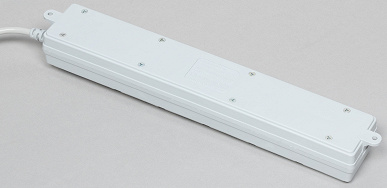

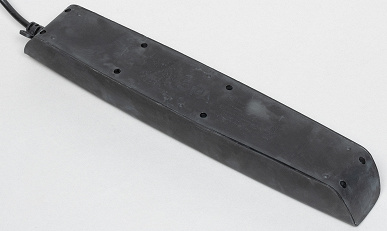

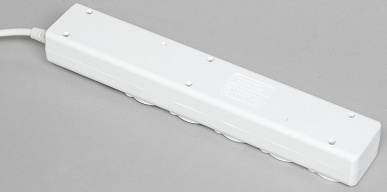

| Возможность вскрыть | 6 (у SPG-B-White) или 8 (у SPG-B) саморезов со шлицом в виде трехлучевой звезды |
| Возможность подвеса на стену | Есть |
| Шаг розеток | 44 мм |
| Приспособление для сматывания/закрепления кабеля | Нет |
| Выключатель | На корпусе написано «15А 250V AC». Распространенного «качельного» типа, поломки случаются, замена несложная. «Качелька» узкая, но усилие комфортное, хотя может быть срабатывание от случайного касания. |
| Коммутация | Для одного проводника (но именно так и заявлено) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

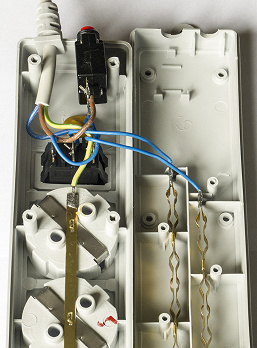

| Качество монтажа электрокомпонентов | Посредственное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Резюме для Power Cube SPG-B и SPG-B-WhiteИзделия могут быть опасны; для сохранения заявленного максимального тока нужно заменить кабель на другой с сечением проводов не менее 1,0 мм² либо при существующем кабеле изменить номинал предохранителя на 6 А и обозначить это же значение вместо нынешнего максимума 10 А в информационных материалах, на упаковке и на корпусе. Кроме того, крайне желательно заменить выключатель на двухполюсный. По конструктиву и исполнению обе модели откровенно бюджетные, но выглядят неплохо (хотя и без каких-либо дизайнерских изысков), а цена — самая низкая в нашем обзоре и не кажется необоснованно завышенной. Отсутствие ВЧ-фильтра требует, чтобы подключаемые устройства не были чувствительны к ВЧ-помехам в сети. Защита от перенапряжений примитивна, а потому не слишком надежна. Изделия вполне пригодны для подключения различной аппаратуры с относительно небольшим суммарным потреблением. Однако если потребитель будет ориентироваться на обозначенный максимальный ток 10 А и подключит нагрузки именно с таким длительным потреблением, то это может привести к чрезмерному (и опасному) нагреву кабеля. Субъективная оценка удобства использования — вполне удовлетворительно. Модели APC PM5B-RS и PM5U-RS
Заявленные параметры

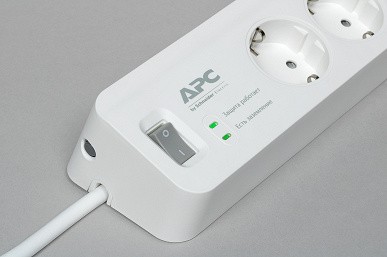

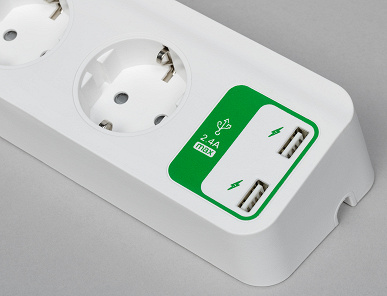

Имеются индикаторы: «Защита работает» и наличия заземления. У модели PM5U-RS есть встроенное пятивольтовое ЗУ с двумя USB-разъемами для заряда мобильных устройств при суммарном токе до 2,4 А; цитата: «Функция интеллектуальной зарядки распознаёт ваши устройства и максимально увеличивает скорость зарядки» — но подробности не раскрываются. Поскольку такая функция есть только у одного образца из семи, тесты мы не проводим, ограничиваясь констатацией и сведениями из официальных материалов.

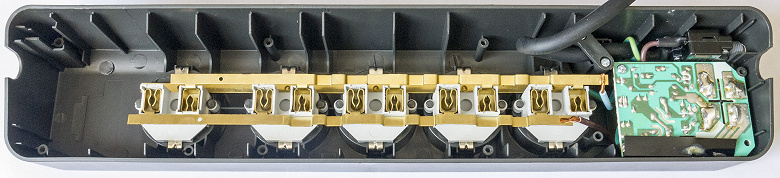

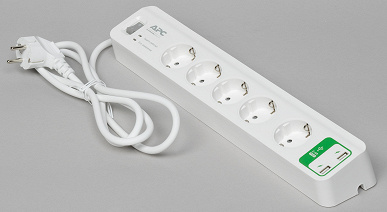

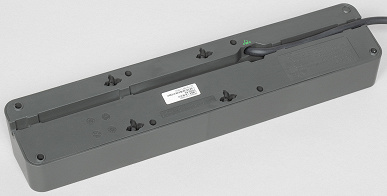

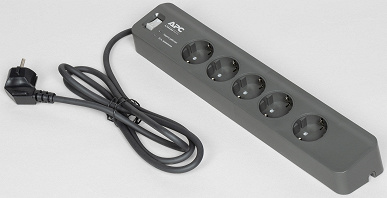

Каких-либо гарантий в отношении подключаемых устройств производитель не дает. Анализ APC PM5B-RS, PM5U-RS
Резюме для APC PM5B-RS, PM5U-RSИзделия по конструктиву и исполнению заслуживают положительной оценки, выглядят достойно, но цена крайне высокая. Наличие лишь простейшего ВЧ-фильтра требует, чтобы подключаемые устройства не были чувствительны к ВЧ-помехам в сети. Защита от перенапряжений не примитивная, есть индикатор исправности схемы защиты. Индикатор наличия заземления к особым достоинствам мы не относим, но иногда и он может быть полезен. Если судить по минимальным текущим ценам, доплата за наличие 5-вольтового ЗУ в PM5U-RS хоть и не копеечная, но и не чрезмерная, а иметь подобное устройство в том же корпусе удобно. Субъективная оценка удобства использования — вполне удовлетворительно, впечатление портят затрудненная установка вилок в розетки и значительное усилие нажатия выключателя. Модели Pilot GL и Pro
Заявленные параметры
*) розетка без контактов PE под две плоские вилки либо одну круглую. Есть программа страхования здоровья и имущества владельцев, включенная в стоимость и действующая на территории РФ и стран СНГ; имеются определенные ограничения, подробности есть в прилагаемой инструкции и на сайте производителя. Анализ Pilot GLПять Schuko CEE 7/4 с контактами PE (достаточно жесткими — вероятность замятия при манипуляциях с вилками Schuko мала), шестая без таких контактов, все с защитными шторками; конструкция шторок обеспечивает их легкий сдвиг при вставлении вилки, но вряд ли является долговечной.

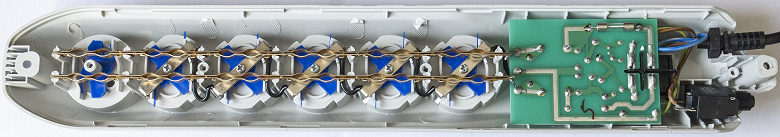

Резюме для Pilot GLМодель может быть опасна; для сохранения заявленного максимального тока нужно заменить кабель на другой с сечением проводов не менее 1,0 мм² либо при существующем кабеле изменить номинал предохранителя на 6 А и обозначить это же значение вместо нынешнего максимума 10 А в информационных материалах, на упаковке и на корпусе. Изделие по конструктиву и исполнению заслуживает положительной оценки, выглядит достойно, цена высокая, в том числе с точки зрения баланса достоинств и недостатков. Имеющийся ВЧ-фильтр более совершенный, чем у образцов APC, хотя и не соответствует в полной мере приведенной выше «классической» схеме. Индикатор состояния защиты поможет выявить ее неисправность. То есть устройство вполне пригодно для подключения различной аппаратуры с относительно небольшим суммарным потреблением. Однако если потребитель будет ориентироваться на обозначенный максимальный ток 10 А и подключит нагрузки именно с таким длительным потреблением, то это может привести к чрезмерному (и опасному) нагреву кабеля. Субъективная оценка удобства использования — хорошо. Анализ Pilot Pro

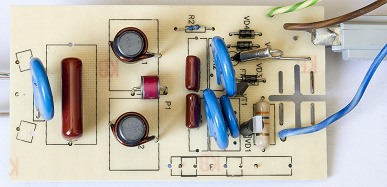

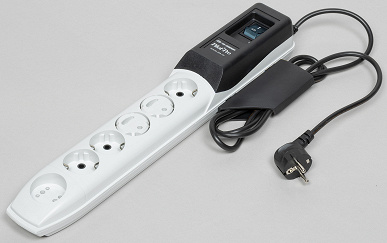

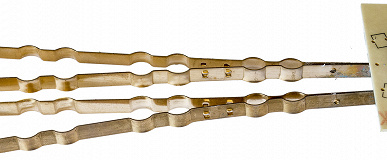

Резюме для Pilot ProМодель может быть опасна в той же степени, что и Pilot GL; для сохранения заявленного максимального тока нужно заменить кабель на другой с сечением проводов не менее 1,0 мм² либо при существующем кабеле изменить номинал предохранителя на 6 А и обозначить это же значение вместо нынешнего максимума 10 А в информационных материалах, на упаковке и на корпусе. Изделие по конструктиву и исполнению заслуживает положительной оценки, выглядит достойно, но цена лишь немногим ниже, чем у рассматриваемых моделей APC. Имеющийся ВЧ-фильтр более совершенный, чем у образцов APC, хотя и не соответствует в полной мере приведенной выше «классической» схеме. Индикация состояния защиты поможет выявить ее неисправность, однако показ другим цветом отсутствия заземления и правильной фазировки не только имеет сомнительную полезность в общем случае, но еще и может не быть воспринят правильно, если владелец забудет значения разных цветов индикатора. То есть устройство вполне пригодно для подключения различной аппаратуры с относительно небольшим суммарным потреблением. Однако если потребитель будет ориентироваться на обозначенный максимальный ток 10 А и подключит нагрузки именно с таким длительным потреблением, то это может привести к чрезмерному (и опасному) нагреву кабеля. Субъективная оценка удобства использования — хорошо. Модель Эра SFX-5es-2m-B

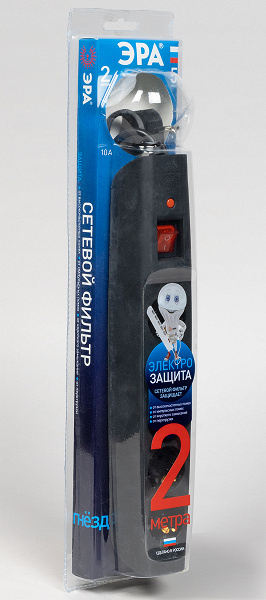

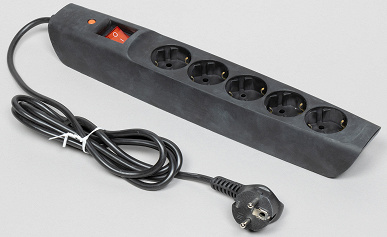

По каким-то причинам на официальном сайте производителя eraworld.ru данная модель не представлена (в поиске по разделам ее найти можно, даже с текстовой аннотацией, но отдельной страницы с подробным описанием нет), хотя широко встречается в розничной торговле. Параметры взяты из прилагаемого руководства по эксплуатации и с упаковки.
Заявленные параметрыВ отображаемой на странице поиска по официальному сайту информации сказано: «защищает от короткого замыкания, фильтрует импульсные и высокочастотные помехи».
Для изделия гарантийный срок на упаковке и прилагаемой листовке не указан. В разделе «Сервис» сайта производителя говорится об одном годе с даты продажи, но в абзаце со словами о сервисе стабилизаторов, и остается непонятным, относится ли этот срок к прочей продукции.

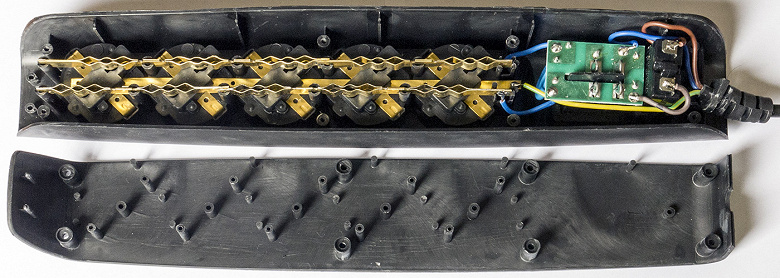

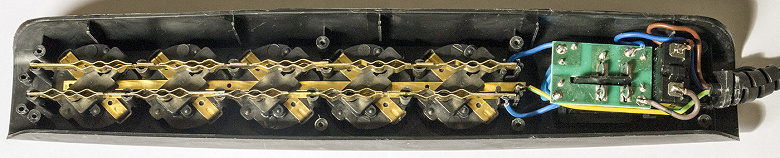

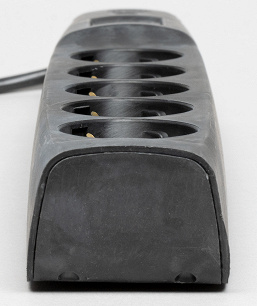

Каких-либо гарантий в отношении подключаемых устройств производитель не дает. Анализ Эра SFX-5es-2m-B
Резюме для Эра SFX-5es-2m-BИзделие может быть опасным; для сохранения заявленного максимального тока нужно заменить кабель на другой с сечением проводов не менее 1,0 мм² либо при существующем кабеле изменить номинал предохранителя на 6 А и обозначить это же значение вместо нынешнего максимума 10 А в информационных материалах, на упаковке и на корпусе. По конструктиву и исполнению модель более чем бюджетная, а корпус из черного полипропилена даже у нового фильтра выглядит неряшливо, но при этом цена высокая (у розничных продавцов упоминаются и более низкие цены, чем указано в нашей таблице, но с пометкой «нет в наличии»). Примитивный ВЧ-фильтр требует, чтобы подключаемые устройства не были чувствительны к ВЧ-помехам в сети. Защита от перенапряжений простейшая, а потому не слишком надежная. Изделие вполне пригодно для подключения различной аппаратуры с относительно небольшим суммарным потреблением. Однако если потребитель будет ориентироваться на обозначенный максимальный ток 10 А и подключит нагрузки именно с таким длительным потреблением, то это может привести к чрезмерному (и опасному) нагреву кабеля. Субъективная оценка удобства использования — удовлетворительно. Общий итогСитуация с безопасностью использования не внушает оптимизма: из семи моделей пять не в полной мере соответствуют нормативам и могут стать источником неприятностей. И лишь две (APC) не имеют такого недостатка, однако из-за крайне высокой цены они вряд ли привлекут внимание большинства покупателей. Лишь два образца Pilot имеют страховку, распространяющуюся на здоровье и имущество владельца. Причем они не самые дорогие в обзоре, но относятся к тем пяти, к которым есть претензии по соответствию нормативам, и остается непонятным, как страховая компания могла не принять это во внимание. К тому же открытым остается вопрос, сложно ли будет получить возмещение убытков и насколько полным оно окажется. Таким образом, мы не можем однозначно рекомендовать к покупке ни один образец, даже продукты APC: мало того, что они самые дорогие, но даже за такие деньги производитель не берет на себя ответственности ни за имущество, ни за здоровье покупателя. С оговоркой в плане ограничения максимальной нагрузки до 6 А вместо заявленных 10 А лучшим выбором по соотношению цены и качества будут изделия Pilot, которые к тому же имеют упомянутую страховку. Проблема лишь в том, что эта оговорка, не поддержанная аппаратно (на уровне предохранителей с номиналом, соответствующим нормативам), вполне может оказаться забытой в реальных условиях эксплуатации, и есть вероятность весьма неприятных последствий. Экономным покупателям наверняка придутся по вкусу модели Power Cube, но у них, кроме несоответствия максимального тока нормативам, есть еще один потенциально опасный недостаток: выключатель размыкает только один провод. Лучшие сетевые фильтры: Независимый Топ-9Нежная заграничная электроника не всегда выдерживает знакомство с российскими электросетями. Советская ещё проводка большинства домов может порадовать и коротким замыканием, и перегрузкой, которые запросто угробят телевизор или компьютер. Для борьбы с такими сюрпризами используют сетевые фильтры. Как их выбирать и какие 9 сетевых фильтров достойны звания лучших, мы сейчас и расскажем.
