Ремонт бензокосы своими руками: разбор неисправностей и методов их устранения

Бензокоса является одним из главных инструментов дачника, используемого для быстрого приведения земельного участка в порядок. Приобретают данное орудие для скашивания травы на приусадебной территории и владельцы частных домов. Период активного применения бензокос и электрических триммеров приходится на летний период. Перед началом эксплуатации инструмент приводится в рабочее состояние: смазываются трущиеся детали, меняется режущая гарнитура, заливается в бак топливная смесь. Если двигатель совсем не заводится или быстро глохнет, не набирая достаточного количества оборотов, то приходится искать причины неполадок и устранять выявленные неисправности. Чтобы проводить ремонт бензокосы своими руками, надо разбираться в ее устройстве и принципе работы основных узлов. Данную информацию можно найти в инструкции по эксплуатации, которую производитель прикладывает к садовому оборудованию в обязательном порядке. Проверяйте наличие такого руководства при покупке бензопилы. Импортный инструмент должен сопровождаться инструкцией, написанной на русском языке.

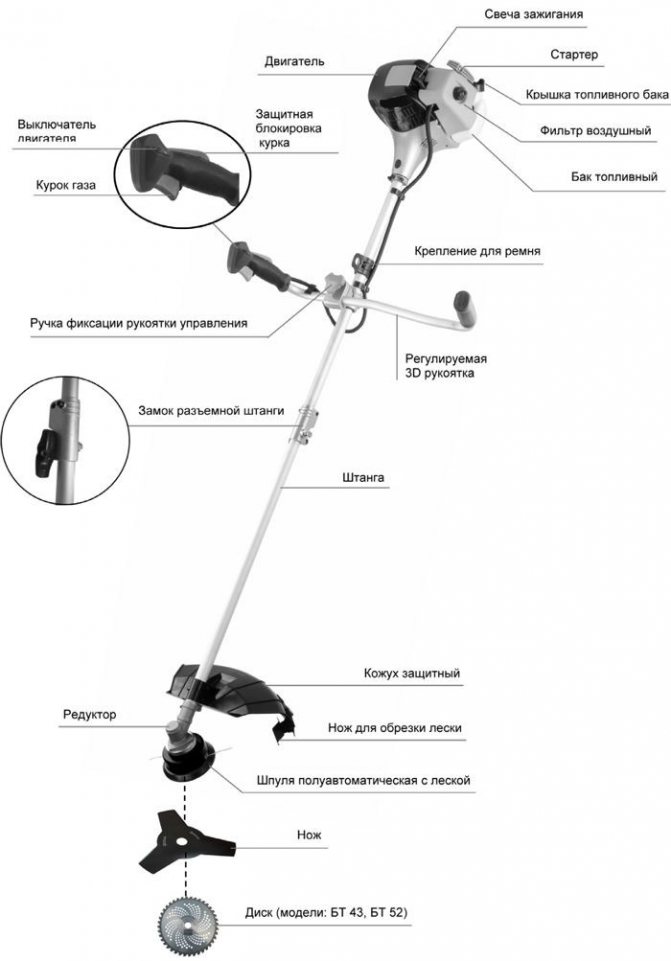

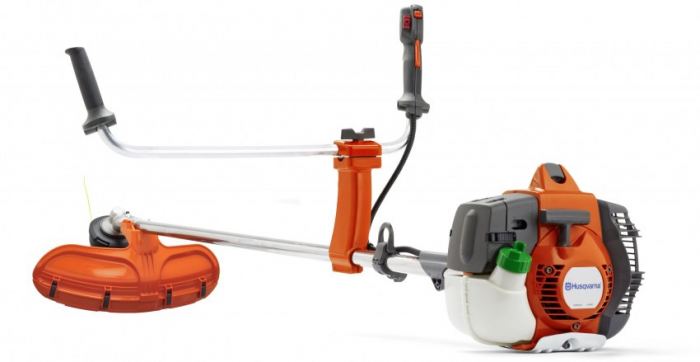

Как устроена бытовая мотокоса?

Длинная трубчатая штанга прикрепляется к редуктору двухтактного двигателя внутреннего сгорания. Внутри штанги проходит вал, передающий крутящий момент от бензинового мотора к режущему механизму. Леска или ножи вращаются с частотой от 10000 до 13000 оборотов в минуту. В защитном корпусе редуктора предусмотрено наличие отверстий, в которые с помощью шприца вводится смазка. Для удобства использования инструмента производитель оснащает его специальным регулируемым ремнем, перекидываемым через плечо.

К бензокосам прилагается режущая гарнитура:

• Леска, толщина которой варьируется от 1,6 до 3 мм, располагается в триммерной головке. Во время скашивания травы леска подвергается износу. Замена лески производится быстро и легко двумя способами: путем намотки лески того же диаметра на шпульку или путем установки новой катушки с уже намотанной леской.
• Ножи стальные с двусторонней заточкой бензокосу для очищения участка от бурьяна, мелких кустарников, жесткой травы. Ножи различаются формой, а также количеством режущих поверхностей.

На U-образной, D-образной или T-образной рукоятке, прикрепляемой к штанге, расположены рычаги управления бензокосой. Режущий механизм огражден специальным кожухом. Заправляются бытовые мотокосы смесью, приготавливаемой из бензина и масла, которая заливается в топливный бак. Устройство полупрофессиональных и бытовых мотокос, снабженных четырехкратным бензиновым двигателем, немного отличается. Схема заправки также иная: масло заливают в картер, а бензин – в бак.

Отмеренный кусок лески складывается так, чтобы один конец был длиннее второго на 15 см. Петлю заводим в прорезь, имеющуюся на катушке, и начинаем наматывать по направлению, указанному стрелкой

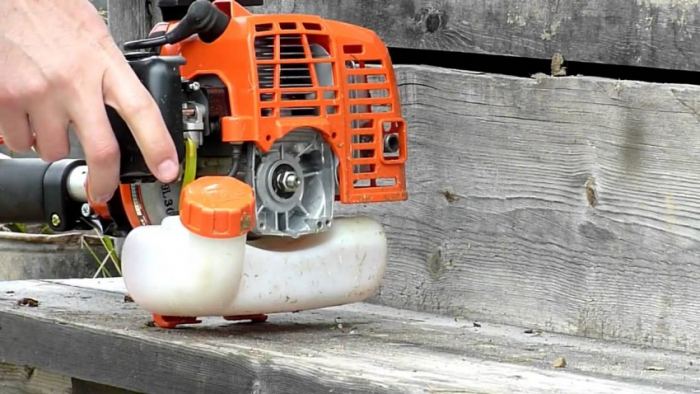

Что делать если не заводится двигатель?

Если не удается завести бензокосу, то первым делом надо проверить наличие топлива в баке и его качество. Для заправки инструмента рекомендуется использовать качественный бензин, приобретенный на автозаправочных станциях, марка которого должна быть не ниже АИ-92. Экономия на дешевом топливе может привести к поломке цилиндро-поршневой группы, на ремонт которой может уйти треть от стоимости самой мотокосы. Не менее важно и правильно готовить топливную смесь из бензина и масла. Пропорциональное соотношение данных компонентов смеси указано производителем в руководстве. Не стоит готовить топливную смесь в больших объемах, так как при долгом хранении теряются ее свойства. Лучше использовать свежеприготовленную смесь.

При приготовлении топливной смеси масло заливаем в бензин с помощью медицинского шприца, позволяющего точно соблюсти необходимую пропорцию компонентов

Загрязнение топливного фильтра в баке может также препятствовать работе двигателя бензокосы. Поэтому при возникновении проблем с запуском мотора проверьте состояние фильтра. При необходимости произведите замену фильтра. Запрещается входящий патрубок оставлять без топливного фильтра.

Также в проверке нуждается и воздушный фильтр. При загрязнении деталь снимается, в полевых условиях промывается в бензине и ставится на место. На даче или дома фильтр можно промыть в воде, используя моющие средства. После этого фильтр прополаскивается, отжимается и сушится. Высушенный фильтр смачивают небольшим количеством масла, используемого для приготовления топливной смеси. Излишки масла удаляются путем сжатия фильтра руками. Затем деталь устанавливается на место. Снятая крышка ставится обратно и закрепляется винтами.

Воздушный фильтр, промытый в топливной смеси, отжатый и высушенный, устанавливают на место в пластмассовый корпус и закрывают крышкой

Как делается данная процедура более подробно вы можете посмотреть на видео:

Если все вышеперечисленные процедуры проведены, а двигатель не заводится, то отрегулируйте его обороты на холостом ходу, подкручивая винт карбюратора. В видеоролике, размещенному в начале статьи, этому вопросу уделяется внимание.

Советы по быстрому запуску агрегата

Итак, по порядку:

1. Инструмент положите на бок таким образом, чтобы воздушный фильтр находился вверху. При таком расположении бензопилы обеспечивается попадание топливной смеси точно в низ карбюратора. С первой попытки заведется мотор, если вы перед запуском снимите воздушный фильтр и зальете в карбюратор несколько капель смеси, после чего установите демонтированные детали на место. Метод проверен на практике.
2. Если первый совет не дает результата, то, скорее всего, проблема в свече зажигания. В этом случае выкрутите свечу и проверьте ее работоспособность, а также просушите камеру сгорания. Свечу, не подающую признаков жизни, замените новой.
3. Если свеча зажигания находится в исправном состоянии, фильтры чистые и топливная смесь свежая, то можно воспользоваться универсальным способом запуска двигателя. Закройте воздушную заслонку карбюратора и дерните ручку стартера один раз. Затем откройте заслонку и дерните стартер еще 2-3 раза. Повторите процедуру от трех до пяти раз. Двигатель обязательно заведется.

Некоторые с такой силой дергают ручку, что приходится производить ремонт стартера бензокосы своими руками. Это возможно только в случае порыва тросика или поломки ручки троса. В других случаях рекомендуется проводить замену стартера. Данный узел продается в сборе.

Как правильно заменить свечу зажигания?

Порядок работ следующий:

• Остановите работу двигателя и подождите, пока он остынет.
• Отсоедините высоковольтный провод от свечи зажигания.
• Выкрутите деталь, используя специальный ключ.
• Осмотрите свечу зажигания на предмет замены. Деталь меняется, если она неисправна, сильно загрязнена, имеет трещину на корпусе.
• Проверьте зазор между электродами. Его величина должна составлять 0,6 мм.
• Новую свечу, вставленную в двигатель, затяните ключом.
• Проведите установку высоковольтного провода на центральный электрод свечи.

Как видите, ничего сверхсложного в данной процедуре нет.

Новая свеча зажигания для двухтактного двигателя внутреннего сгорания бензиновой косы устанавливается взамен старой детали, вышедшей из строя

Почему бензокоса глохнет после запуска?

После запуска мотор может глохнуть в том случае, если неправильно настроен карбюратор или произошла его разрегулировка. По каким признакам можно понять, что причина действительно кроется в этом? Очень просто, по вибрациям, которые будут отчетливо ощущаться при работе бензокосилки. Провести регулировку подачи топлива можно своими руками, выполнив все, что написано в инструкции по эксплуатации инструмента.

Мотор может глохнуть из-за засорившегося топливного клапана. Причина устраняется путем его прочистки. Если бензокоса завелась, а потом резко заглохла, значит, затруднена подача топлива в карбюратор. Ослабьте клапаны карбюратора, чтобы обеспечить свободный подход топлива к нему в нужном количестве.

При излишнем подсосе воздуха также может заглохнуть двигатель. Прибавьте оборотов двигателю, чтобы пузыри воздуха вышли быстрее из топливной системы агрегата. Еще обязательно проверьте целостность топливозаборного шланга. В случае обнаружения механических повреждений (трещин, проколов и т.п.), замените деталь.

Как чистить и хранить инструмент?

В период эксплуатации бензокосы следите за состоянием системы охлаждения двигателя. Каналы, имеющиеся в корпусе стартера, а также ребра цилиндра, должны быть всегда чистыми. Если игнорировать это требование и продолжать эксплуатировать мотокосу, то можно вывести двигатель из строя из-за перегрева.

Грамотный уход за бензиновой косой в период эксплуатации позволяет использовать ее несколько сезонов подряд без проведения серьезного ремонта

Перед очисткой дайте двигателю остыть. Возьмите щетку с мягким ворсом и очистите от грязи внешнюю поверхность. Очищение пластмассовых деталей производится растворителями, в том числе и керосином, или специальными моющими средствами.

По истечению летнего сезона бензокоса должна быть подготовлена к длительному хранению. Для этого из бака сливается топливная смесь. Затем запускается двигатель с целью выработки остатков горючего в карбюраторе. Весь инструмент хорошо очищается от загрязнений и отправляется на «зимнюю спячку».

Как видите, провести ремонт неисправностей бытовой бензокосы можно вполне своими силами. В сервисные службы стоит обращаться в случае серьезных поломок. При этом следует соотнести стоимость ремонта с ценой новой бензокосы. Возможно, целесообразнее будет купить новый инструмент.

Как Разобрать И Собрать Триммер

Ремонт триммеров необходимо проводить как можно скорее при появлении первых признаков поломки, чтобы незначительные неисправности не привели к более серьезным проблемам. Для всех моделей характерно наличие таких основных узлов и конструктивных элементов: приводной системы (двигателя), передаточных устройств, рабочей части (ножа или лески), ремней и ручек. Поломка может произойти в любой части, но некоторые узлы выходят из строя гораздо чаще других.

Работающие на бензине или электроэнергии мотокосы (как и разные модели, от различных производителей) различаются конструкцией и характером неполадок. Часть из них довольно просто можно устранить своими руками, а другие потребуют более капитального ремонта или обращения в сервисный центр.

Основные неисправности бензиновых триммеров

К наиболее частым относятся поломки бензокос, связанные с такими элементами конструкции:

• двигателем (в частности с поршневой системой);
• карбюратором;
• штангой;
• стартером (обрыв веревки, поломка или выход из зацепления пружины);
• с системой зажигания либо подачи топлива;
• передаточным механизмом (редуктором);
• фильтрами и глушителем.

Признаки неисправностей следующие:

• появление при работе мотокосы нехарактерных звуков;
• бензокоса не включается, не набирает требуемые обороты либо глохнет;
• при работе двигателя рабочая часть не вращается или проскакивает;
• течь бензина;
• чрезмерный нагрев отдельных узлов.

Также могут случиться более мелкие поломки, которые обнаруживаются без какой-либо специальной диагностики:

• западание пусковой кнопки;
• спадание ограничителя;
• обрыв лески или поломка (потеря остроты) ножа.

Починить мелкие неисправности нетрудно. Ремонт бензинового триммера в более сложных случаях потребует проведения предварительной диагностики для выяснения точных причин. Если имеются соответствующие знания и навыки слесарных работ, то неполадки можно устранять самостоятельно, заменяя вышедшие из строя детали.

Устройство бензокосы и распространенные неисправности

Проще всего отдать бензокосу в ремонт, выделив из семейного бюджета определенную сумму средств, оперативный и качественный ремонт своими руками не менее прост и удобен при желании разобраться в конструкции бензокосы и исправить все неполадки.

Массовое и штучное изготовление триммеров основывается на использовании общепринятой технологии, типичная схема конструкции состоит из определенных элементов и частей, их важно знать при осуществлении самостоятельных ремонтных работ:

• верхняя часть. Основа всей конструкции, где собраны все важные элементы, такие как стартер, карбюратор и двигатель бензокосы;
• средняя часть. Полая штанга, внутри нее находится трос, соединяющий двигатель и редуктор, который приводит в движение режущую леску. В этой части находятся крепления для распределения веса всей конструкции и пояс для фиксации триммера на поясе человека, использующего триммер по назначению;
• нижняя часть. В ней расположены редуктор и режущие элементы, которые скрыты под практичным кожухом, что защищает пользователя. Кожух обеспечивает повышенный уровень безопасности, предотвращая попадание в человека крупных фракций мусора, камешков и стекла во время работы с бензокосой.

Точно зная внутреннее устройство и принцип работы триммера можно самостоятельно осуществить ремонтные мероприятия для конструкции или замену отдельных, пришедших в негодность узлов, используя инструкцию по ремонту.

Самыми распространенными и часто встречающимися, подлежащими самостоятельному исправлению поломками агрегата можно назвать следующие проблемы:

• неисправность двигателя, за счет которых бензокоса не заводится и не работает;
• усиленная вибрация штанги мотокосы, что усложняет ее целевое использование;
• увеличенный перегрев редуктора, его ускоренное нагревание в ходе эксплуатации;
• медленное и слабое функционирование режущей лески при недостаточных оборотах;
• засорение решетки стартера, вызывающее перегрев двигателя и его отказ от работы;
• быстрое и частое засорение карбюратора за счет применения некачественного топлива;
• засорение воздушного фильтра при несоблюдении мероприятий по уходу за устройством.

Особенного внимания требуют отдельные запчасти и агрегаты приспособления, для их проверки не придется обращаться к профессиональному мастеру, комплекс диагностических мероприятий поможет своими руками выявить следствие возникновения потери работоспособности.

Разборка бензиновой косы, смазка ее деталей и замена неисправных элементов

Чтобы разобрать бензокосу для проведения ремонтных работ понадобятся, в общем случае, такие приспособления:

• набор отверток (с разными наконечниками) и гаечных ключей;
• небольшой съемник для снятия подшипников;
• специальный свечной ключ;
• молоток.

В каждом случае понадобится разбирать отдельные узлы.

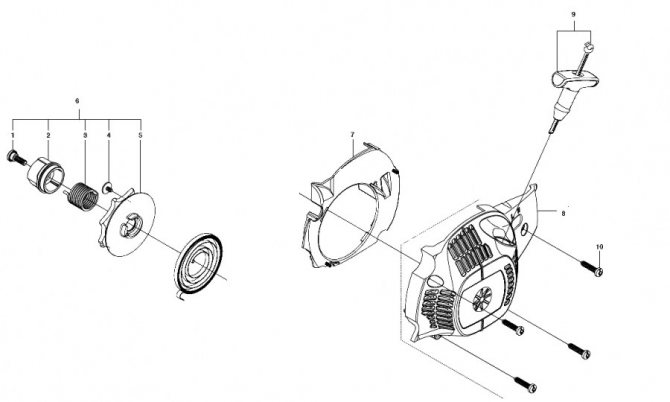

Следует учитывать, что стартер (пускач) в ряде моделей является неразборным — в этом случае при проблемах с ним возможна только замена элемента. Если узел разбирается, то его можно отремонтировать, сняв и заменив веревку и пружину, либо установив последнюю на место (при выходе ее из зацепления).

Разбор и замена штанги

Довольно часто требуется проводить ремонт штанги триммера. Она представляет собой конструкцию из таких частей:

• приводного вала из стали, имеющего на верхнем и нижнем концах многогранные либо квадратные шлицы;
• трубки из алюминия;
• пластмассовой втулки, предназначенной для поддержания централизованного положения приводного вала в трубке (чтобы не было его вибраций);
• амортизатора из резины, нужного для соединения штанги с мотором;
• руля с ручкой, используемой для управления, и стойкой, ремнем.

В некоторых моделях амортизатор имеется между рулевой стойкой и штангой. Все управляющие элементы (рычаг блокировки, выключатель зажигания, кнопка газа) располагаются на ручке.

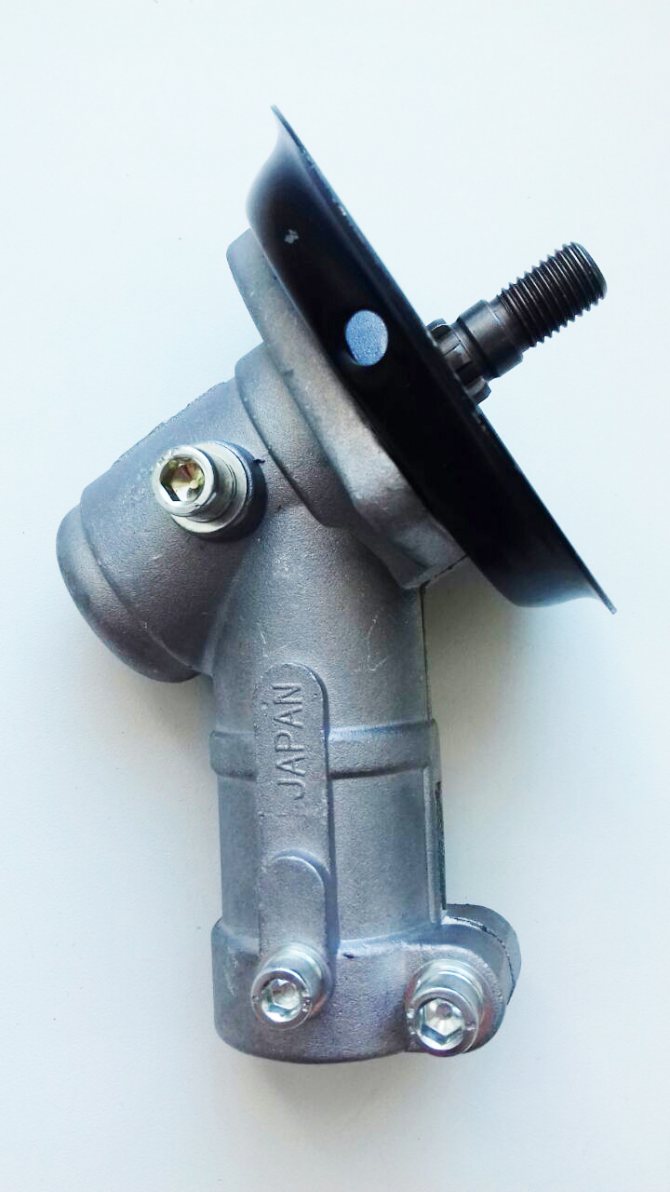

К нижнему концу штанги подсоединяется конический угловой редуктор, но некоторые легкие модели выпускаются без него. Это связано с тем, что штанга у них имеет изогнутую форму, а валом является гибкий трос.

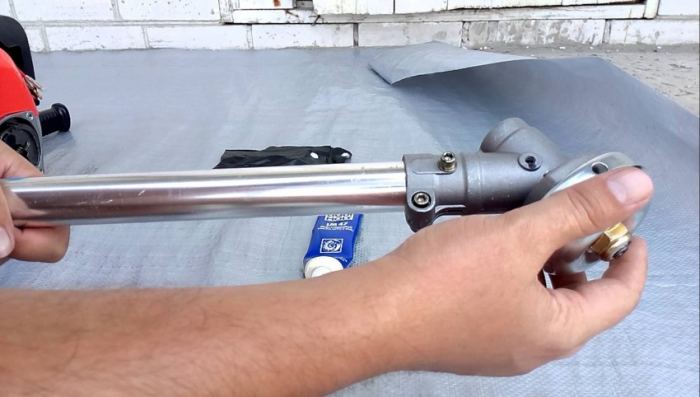

Как следует разобрать штангу и собрать ее затем для смазки вала либо его замены, детально покзано в видеоролике далее. Таким же способом меняют сломавшуюся штангу на новую.

Часто происходит так, что многогранные или квадратные шлицы приводного вала «слизываются», при этом рабочий механизм не вращается либо делает это с перобуксовкой. Тогда вал меняют.

Когда появляется стук в трубке, следует разобрать штангу и проверить состояние втулки, а при необходимости провести ее замену. Как правильно собрать ручку газа на триммере, рассматривается в видео ниже.

Если целой, пригодной к установке, штанги нет, то можно место разлома стянуть хомутом либо наложить подобие шины. Такая мера является временной, поэтому следует по возможности быстрее выполнить замену.

Ремонт сцепления

Когда нож либо леска при работе двигателя на холостых оборотах практически постоянно крутится, а от передней части мотора исходят нехарактерные звуки, то это указывает на поломку муфты сцепления. Причиной является лопнувшая пружина. При этом техника косит нормально.

Если происходит пробуксовывание, то вдобавок износились колодки.

Сцепление триммера ремонтируют следующим образом:

• снимают крышку с глушителя;
• убирают металлическую подставку;
• после снимают крышечки цилиндра и стартера, чтобы получить доступ к сцеплению;
• откручивают боковые винты для снятия крышки амортизатора;
• вынимают трубку из него, предварительно попустив стягивающие болты;
• раскручивают сцепление (представлено на фото далее);

• осматривают состояние пружины, колодок и подшипников;
• новую пружину цепляют, продев зацепы в соответствующие отверстия;
• для замены колодок нужно снять пружину, а после выкрутить болты на них.

При необходимости стопорят коленчатый вал с помощью, например, веревки.

Проведение ремонта бензинового двигателя, карбюратора и редуктора

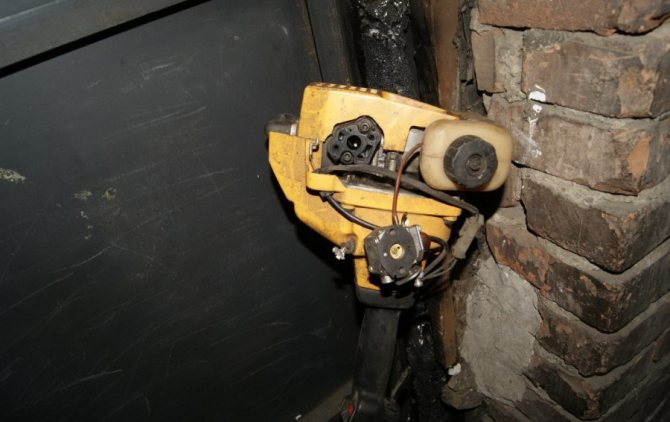

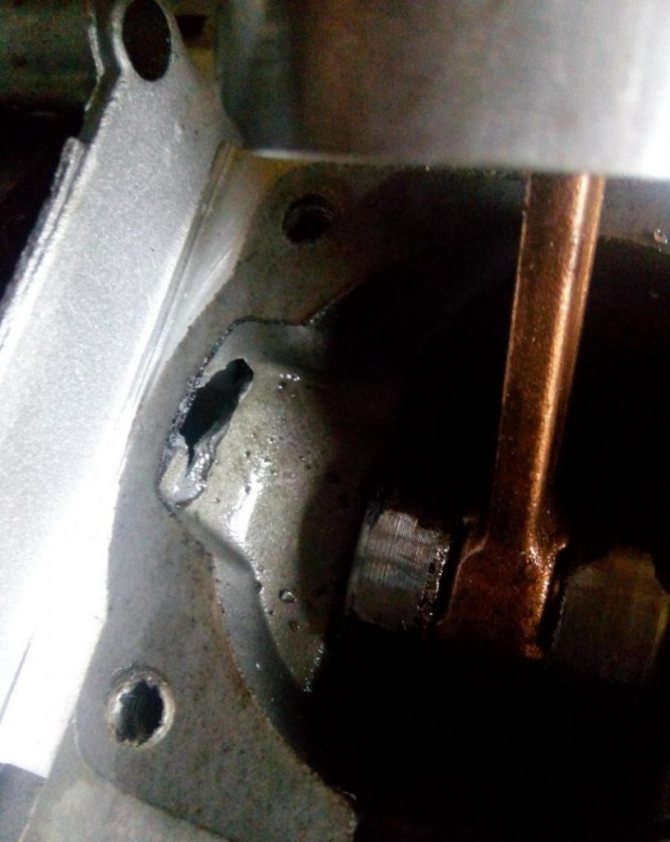

Неполадки с двигателем могут быть вызваны проблемами с поршневой системой, сальниками, кольцами. Чтобы их устранить, необходимо снять приводной мотор.

Определить, что именно стало причиной поломки, непросто. При наличии гарантии следует отнести механизм в сервисный центр для диагностики и ремонта. Если обратиться к специалистам за помощью нет возможности, то следует учитывать, что наиболее часто требуется замена поршневых колец. Для этого понадобится разобрать двигатель, достать поршень. Делают это в следующей последовательности:

• снимают крышку пластикового корпуса, откручивая винты или отжимая зажимы;
• отсоединяют штангу с коленвалом;
• снимают головку цилиндра;
• достают поршень и кольца;
• при необходимости выполняют их замену;
• выполняют сборку в обратной последовательности.

Кольца следует устанавливать аккуратно, потому что они достаточно хрупкие.

Как ставится поршень и происходит замена сальников при проведении ремонта двигателя, наглядно показано в видеороликах далее:

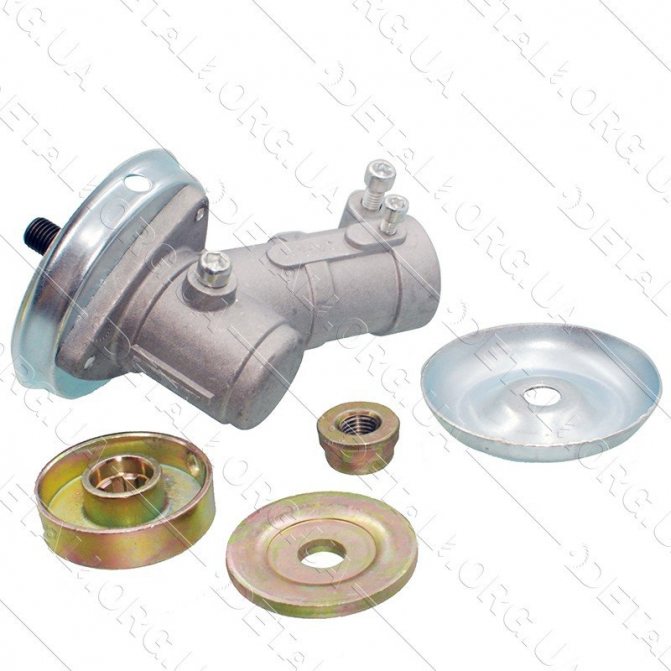

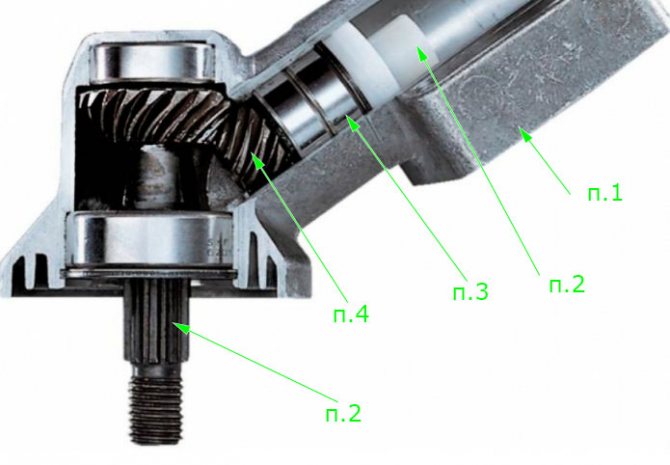

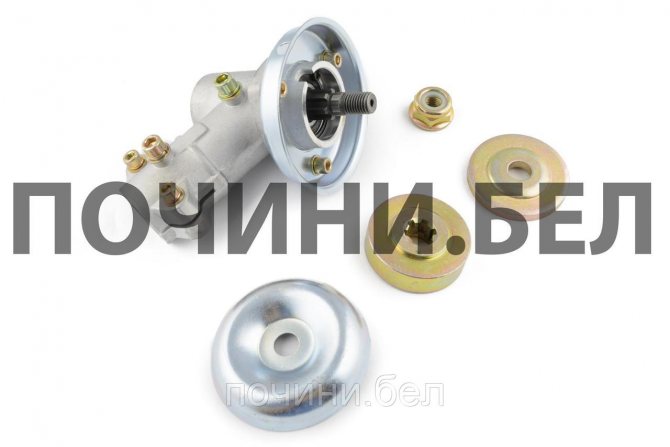

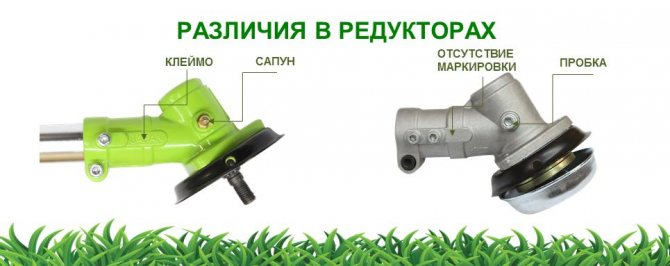

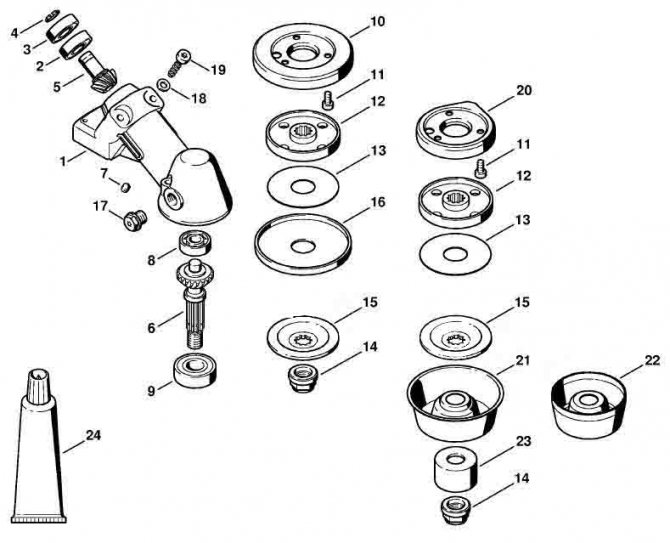

При регулярном использовании бензокосы может сломаться редуктор. В нем изнашиваются шестерни, подшипники (они также могут разломаться). Чтобы это происходило нечасто, следует регулярно смазывать данный узел. Периодичность практически всегда указывается в эксплуатационной инструкции к используемой модели (не реже, чем раз за сезон). В качестве инструкции по ремонту может служить ролик ниже.

Чтобы смазать редуктор, следует открутить пробку и просто выдавить внутрь узла подходящую смазку, прокручивая вал.

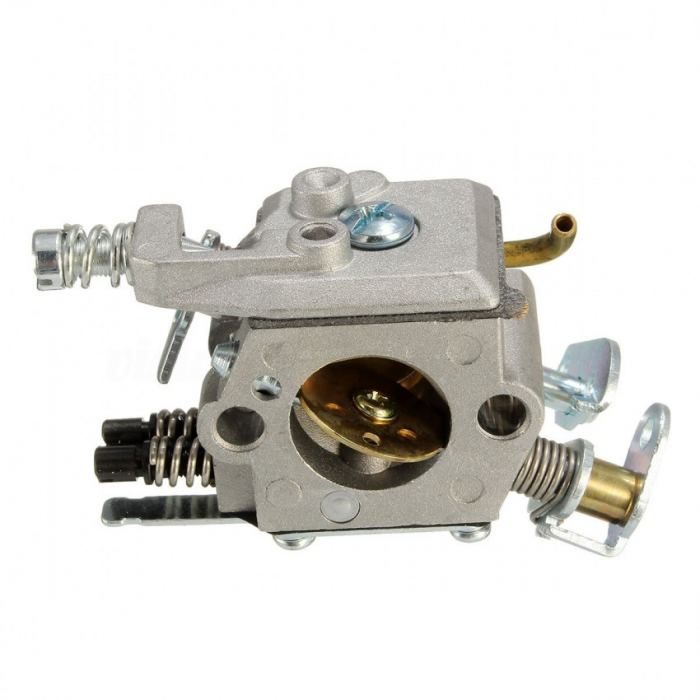

Самостоятельно карбюратор можно только снять и почистить, а также заменить прокладку между ним и двигателем. Герметичность узла в домашних условиях определить достаточно проблематично. Главное — правильно собрать технику после ремонта, чтобы триммер работал без проблем.

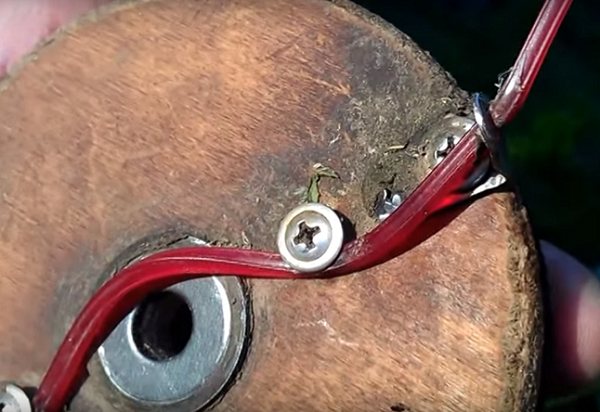

Можно ли сделать катушку на триммер своими руками

В продаже имеется большое количество триммерных головок (не автоматических), которые имеют невысокую цену и хорошее качество. Но иногда возникают ситуации, например, на даче, когда триммерная катушка сломалась, и ремонт ее невозможен, магазин далеко, а косить надо. В таком случае можно быстро, буквально за несколько минут, изготовить простую триммерную насадку для закрепления лески из обычной фанеры толщиной 10-12 мм.

1. Возьмите кусок фанеры или текстолита и прочертите на нем окружность диаметром около 14 см.
2. Вырежьте диск с помощью лобзика или ножовки по металлу.
3. Просверлите в центре диска отверстие, подходящее по диаметру к валу редуктора. Не забудьте перед тем, как установить диск на вал, одеть на него шайбу.
4. По краям диска можно прикрутить небольшие уголки или сделать по 1-2 отверстия на противоположных сторонах. Они будут служить для заправки в них лески.
5. Чтобы зафиксировать леску, в фанеру можно вкрутить несколько шурупов.

Такая самодельная косильная насадка закрепляется на валу с помощью гайки. Закрутить или открутить гайку без фиксации вала не получится. Чтобы заменить корд, достаточно будет отпустить шурупы, вставить отрезок лески необходимой длины и прижать ее снова.

Также косильную насадку для закрепления на ней лески можно изготовить из металлического листа. Как это сделать, можно понять из следующего видео.

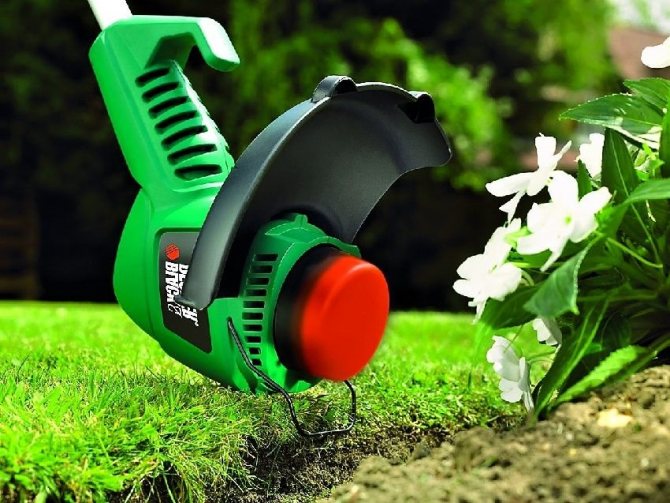

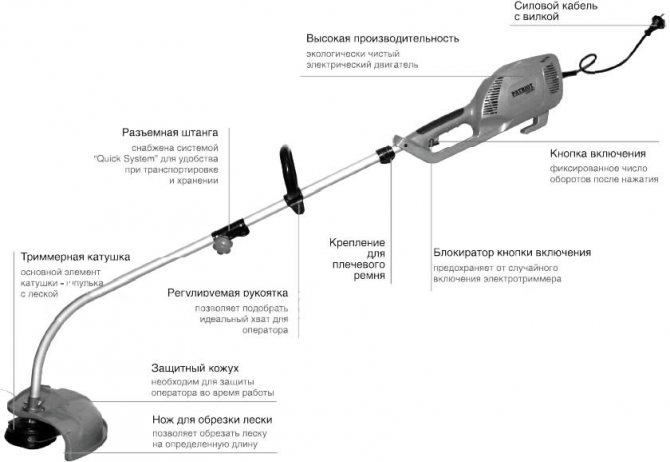

Распространенные неисправности электрических триммеров

Электрические триммеры отличаются от бензиновых устройств более упрощенной конструкцией. Условно электрическую косу делят на механическую и электрическую часть. Соответственно, выделяют такие же группы неполадок, случающихся с данным оборудованием.

Большинство поломок визуально выявить нельзя. Для этого понадобится воспользоваться различными приборами. Зрительно можно определить следующее:

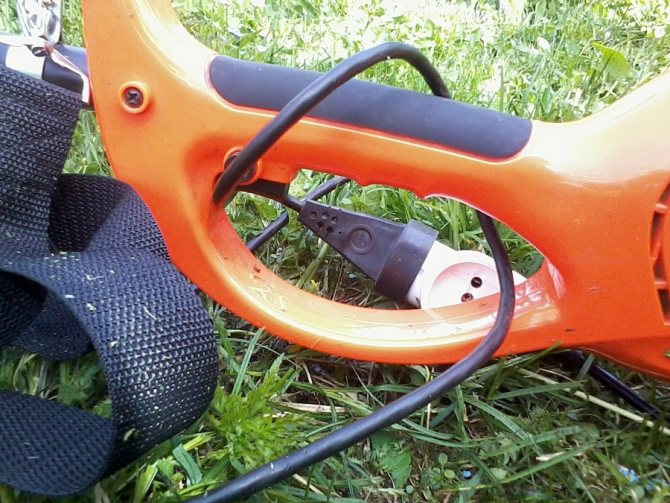

• нарушена целостность кабеля питания (с него сорвана изоляция, или он явно перебит);
• западание или заклинивание пусковой кнопки;
• механические внешние повреждения мотокосы;
• проблемы с режущей частью;
• остановку косы при забивании травой;
• повреждение вилки.

Чтобы узнать, какая деталь сломалась в остальных случаях, потребуется разобрать электрокосу и последовательно проверить наиболее вероятные варианты. При этом обращают внимание на внешние проявления отклонений от нормальной работы устройства. Они способствуют установлению причины.

Ремонт электрического триммера потребует наличия следующих приборов и инструментов:

• отвертки-индикатора;
• мультиметра или тестера;
• паяльника;
• набора ключей;
• отверток с разными насадками.

Электрические косы часто не работают из-за причин, непосредственно не связанных с ними, а вызванных понижением питающего напряжения в сети либо нерабочим состоянием используемой розетки.

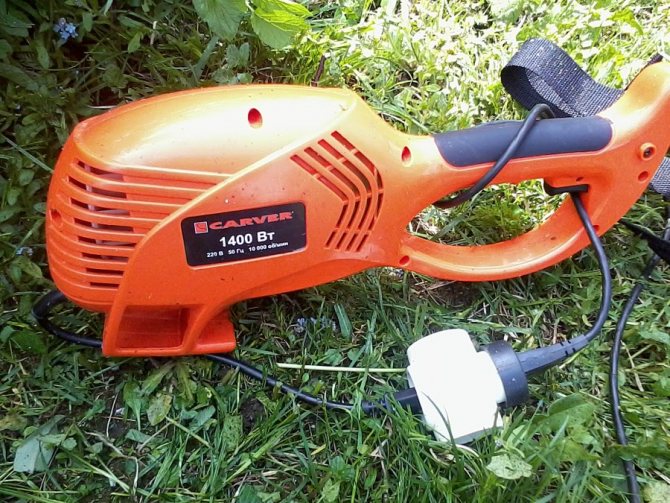

Как самостоятельно разобрать и отремонтировать электрическую косу

Перед тем, как разобрать и отремонтировать электрическую косу, следует проверить состояние розетки и напряжение в сети. Если его величина отклоняется от норм, указанных в инструкции по эксплуатации, то даже не стоит пытаться работать устройством без стабилизатора, рассчитанного на соответствующую мощность. Иначе электродвигатель может выйти из строя. Только после определения того, что причина отказа триммера связана непосредственно с ним, можно начинать проводить разбор механизма с ремонтной целью.

Разборка и ремонт электрической части

Разборка электрокосы с целью ремонта ее электрической части осуществляется в такой последовательности.

1. Кладут триммер на ровную поверхность (например, стол), не содержащую лишних предметов.
2. Раскручивают винты крышки, расположенные с одной стороны.
3. Снимают открученную половину корпуса, получая доступ к кнопке пуска, электродвигателю, щеточному узлу, подшипникам, электрическим подключениям (данные элементы изображены на фотографии ниже).

Разобранный электрический триммер

Щеточный и подшипниковые узлы представлены на фотографии ниже.

Работать коса будет и без термореле, только понадобится постоянно самостоятельно проверять температуру электродвигателя, периодически давая ему остыть. Можно также установить новый аналогичный датчик.

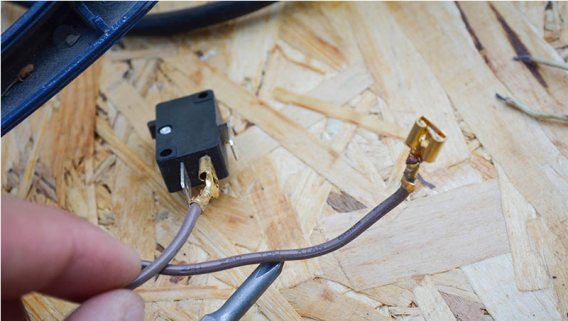

Кнопку запуска электродвигателя можно проверить замыканием перемычкой ее контактов. Если триммер заработает, то проблема понятна. Но такой вариант является небезопасным. Делать все следует аккуратно, чтобы не получить удара электрическим током. Чтобы поменять кнопку, следует воспользоваться отверткой для ее извлечения с посадочного места и присоединения проводков со старой к новой. После замены нужно собрать электрокосу, а затем проверить ее работоспособность.

Замена щеток требуется, если они разрушились. При этом достаточно старые вытащить с пазов, а новые установить на их место.

Соединительные клеммы на разных моделях триммеров практически идентичны, поэтому подсоединение-отсоединение проводов выполняется одинаково.

Замена подшипника является довольно сложной операцией, потому что он может прикипеть и не сниматься с вала двигателя. Стягивать или сбивать его следует осторожно, чтобы не повредить ротор или посадочное место.

Подшипник для триммера ET1003A

Когда электродвигатель триммера выходит из строя, и необходимо его заменить новым, следует аккуратно снять вентилятор и подшипники, а затем установить их на прежнее место. По расходам замена практически сравнима с приобретением нового механизма. Ее проведение при отсутствии опыта работы с электродвигателями лучше доверить специалистам.

Особенности ремонта бензокосы своими руками

Наверняка любой дачник или обладатель частного дома хоть когда-то задумывался о покупке такого инструмента, как бензокоса (также её называют бензотриммером). И этот инструмент действительно полезен, поскольку благодаря ему можно очень быстро привести свой земельный участок в порядок. Это оборудование приобретается для того, чтобы скашивать траву на своей приусадебной территории.

Ремонт триммера своими руками

Обычно бензотриммеры используются в летний период. Перед началом эксплуатации инструмент необходимо привести в рабочее состояние, то есть смазывать все детали, сменить режущие гарнитуры, а также залить в бак топливную смесь.

Но может возникнуть такая неприятная ситуация, когда двигатель совсем не хочет заводиться и сразу глохнет, он не в состоянии набрать большое количество оборотов. В таком случае необходимо найти причины неполадки и устранить все неисправности.

Не все люди прежде имели дело с подобным оборудованием, а потому задаются вопросом о том, как произвести ремонт триммера своими руками. Чтобы самостоятельно провести ремонт бензокосы, следует разобраться в её устройстве, а также принципе работы.

Это информация обычно предоставляется в специальном руководстве по эксплуатации, которое выдают при покупке. Необходимо проверить его наличие перед покупкой бензокосы. Если приобрели импортный инструмент, то всё равно инструкция должна быть написана на русском языке, в ином случае лучше не покупать такой прибор и поискать такой, в котором можно разобраться, не прибегая к помощи интернета и переводчика.

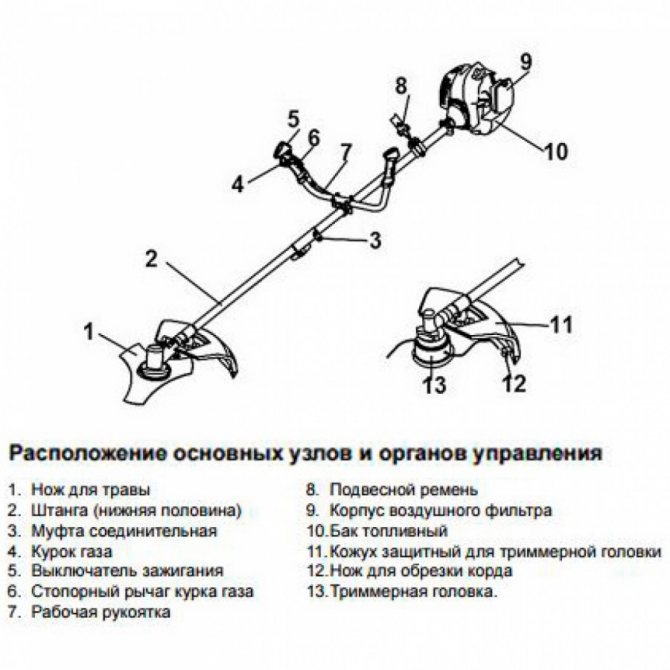

Устройство бензокосы

Длинная штанга крепится к редуктору двухтактного двигателя внутреннего сгорания. Внутри штанги располагается вал, при помощи которого передаётся крутящий момент от мотора к режущей части.

Леска или нож вращается с частотой примерно 10000−13000 оборотов в минуту. В защитном корпусе редуктора имеются отверстия, в которые при помощи специального шприца подаётся смазка. Чтобы было удобно эксплуатировать инструмент, он оснащается специальным ремнём, который можно перекинуть через плечо.

Для того чтобы можно было эксплуатировать устройство, следует купить соответствующую гарнитуру.

Леску толщиной от 1,6 до 3 мм, которую самостоятельно располагают в триммерной головке. Во время покоса травы леска будет подвергаться большому износу, а потому желательно приобретать её большим рулоном. Замена будет производиться довольно лёгким способом: её можно намотать такого же диаметра на шпульку или просто установить новую катушку, которая уже продаётся с готовой и правильно намотанной леской.

Если меняете ее вручную, то для начала внимательно посмотрите, как она крепилась первоначально, чтобы в точности повторить обмотку. Чтобы правильно зарядить новую нитку, необходимо отмерить установленный кусок и сложить таким образом, чтобы один конец был длиннее второго на 15 см. Петлю следует заводить в прорезь, которая имеется на катушке, а после начать наматывать леску по направлению стрелки.

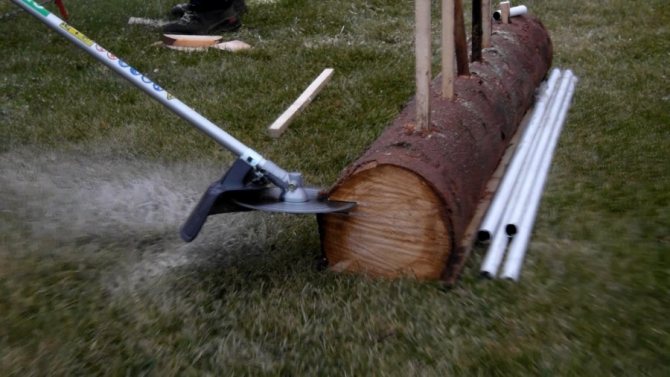

Ножи, которые устанавливаются для покоса бурьянов, мелких кустарников или жёсткой травы. Ножи имеют разную форму, а также их количество может различаться в зависимости от цели.

Если имеется U-образная, D-образная или T-образная рукоятка, то на ней должны быть расположены рычаги управления устройством. Режущий механизм ограждается при помощи специального кожуха. Заправлять мотокосы необходимо смесью из масла и бензина, она заливается в бак. Устройство полупрофессиональных и бытовых кос, снабжённых четырехтактным бензиновым двигателем, будет немного отличаться.

Схема заправки тоже немножко изменится, поскольку в первом случае масло придётся заливать в картер, а бензин — в бак. Во втором же варианте бензин и масло смешиваются в установленной пропорции и заливается в бак.

Если двигатель не заводится

Когда не заводится бензокоса, необходимо для начала проверить, не закончилось ли в баке топливо. Если всё в порядке, то нужно проверить его качество — возможно, приобрели дешёвый вид бензина, который не подходит оборудованию. Для косы лучше всего использовать хороший бензин, который приобретается на автозаправках, марка должна быть не ниже АИ-92.

Не стоит экономить и приобретать дешёвое топливо, поскольку это приведёт к тому, что цилиндро-поршневая группа выйдет из строя, а на ремонт можно потратить гораздо больше денег, чем на качественный бензин.

А также очень важно правильно готовить топливную смесь и совмещать масло и бензин в нужном количестве. Пропорциональное соотношение должно указываться в руководстве. Именно поэтому так важно, чтобы оно было написано на русском языке, ведь есть вероятность, что разные модели косилки требует несколько разных пропорций для успешного функционирования.

Не нужно использовать топливную смесь в больших объёмах, поскольку если долго хранить неиспользованный объем в помещении, то она потеряет свои свойства. Лучше использовать свежеприготовленный раствор.

• Проблемой в работе двигателя могут стать загрязнения топливного фильтра. В первую очередь придётся проверить фильтр. Если необходимо, то заменить его. Входящий патрубок ни в коем случае нельзя оставлять без топливного фильтра. А ещё заодно стоит проверить воздушный фильтр. При загрязнении его нужно снять, промыть в бензине и поставить на место. Если находитесь на даче или в частном доме, то достаточно будет промыть его в чистой воде, используя при этом различные моющие средства. После этого прополоскать, отжать и дать высохнуть. Готовый фильтр смачивается в небольшом количестве масла, которое используются для приготовления смеси. Излишки удаляются путём сжатия фильтра с помощью рук. Затем деталь можно ставить обратно.
• Если все эти процедуры не помогли и двигатель всё ещё не заводится, то можно попробовать отрегулировать обороты на холостом ходу, для этого начинайте подкручивать винт карбюратора. Это очень похоже на настройку аналогичной детали на автомобиле. Если нет опыта по регулированию карбюратора, то можно изучить видео в Интернете, которые весьма понятные и доступные. Там наглядно покажут, как можно произвести регулировку карбюратора бензокосы своими руками.

Быстрый запуск агрегата

Инструмент кладём набок таким образом, чтобы воздушный фильтр находился сверху. В таком расположении можно обеспечить попадание топливной смеси в самый низ карбюратора. С первой попытки мотор может завестись в том случае, если перед запуском снять воздушный фильтр и залить в карбюратор небольшое количество смеси (достаточно применить несколько капель, и не стоит слишком увлекаться), после чего установить недавно снятые детали обратно. Этот метод проверен на практике и срабатывает в большинстве случаев. Наверняка многие владельцы старого отечественного автомобиля использовали аналогичный метод на своей машине. Принцип с косой остаётся абсолютно таким же.
1. Если первый совет не дал своих плодов, то необходимо выкрутить свечи зажигания и внимательно посмотреть на них. Выкручиваем свечу, проверяем её на работоспособность, а после просушиваем камеру сгорания. Свечу, которая не подаёт признаков жизни, необходимо выкинуть и поставить новую. Если со старой все в порядке, то ставим её на место и переходим к следующему методу.
2. Если свеча полностью исправна, фильтр чистый, а топливная смесь свежая, то необходимо прибегнуть к универсальному способу запуска бензокосы. Стоит закрыть воздушную заслонку карбюратора и дёрнуть ручку стартера один раз. Затем открываем заслонку и дёргаем стартер ещё примерно 3 раза. Такая процедура повторяется от 3 до 5 раз. Двигатель должен завестись. Но не стоит дёргать за ручку слишком сильно, поскольку в таком случае придётся ещё и производить ремонт стартера бензокосы. Это понадобится только в том случае, если произойдёт разрыв тросика или сломается ручка. В других случаях рекомендуется сразу заменять стартер. Этот узел продаётся сразу в сборе.
3. А также есть совсем простой способ завести косу. Многие люди забывают после заливки топливной смеси нажать на подсос бензина. Обычно он располагается около бензобака. На бытовой косилке он выглядит как обычный шарик с воздухом, который необходимо раз 5−10 нажать, чтобы смесь из бака пошла по назначению. В большинстве случаев такой вариант действует безотказно. Просто следует помочь топливу пойти по каналу.

Правильная замена свечей зажигания

О том, что свечи зажигания стоит периодически менять, знают многие, но мало кто делает это правильно и в определённой последовательности. Чтобы произвести все манипуляции верно, стоит ознакомиться с правильным порядком действий.

Остановите двигатель и подождите, пока он не станет холодным, в ином случае можно получить сильный ожог.
• Высоковольтный провод отсоединяем от свечи. Выкручиваем свечу с помощью специального ключа. Осматриваем свечу.
• Деталь нужно заменить, если она будет в неисправном состоянии, сильно грязной, или на корпусе обнаружится трещина.
• Проверяем зазор между электродами. Их величина должна составлять 0,6 мм.
• Ставим новую свечу и затягиваем ключом.
• Проводим установку высоковольтного провода на центральный электрод свечи.

В этой процедуре нет ничего сложного, и справиться с ней сможет абсолютно любой хозяин бензиновой косы.

Бензокоса глохнет после запуска

Мотор может заглохнуть после запуска устройства в том случае, если карбюратор настроен неправильно или произошла его разрегулировка. Это очень просто опознать. Могут возникать вибрации, которые отчётливо ощущаются при работе. Регулировку можно производить и своими руками, стоит строго выполнить все инструкции, которые написаны в руководстве.

Мотор также может заглохнуть из-за того, что засорился топливный клапан. В этом случае его необходимо прочистить, и тогда проблема будет устранена.

Если коса завелась, а потом резко заглохла, это означает, что подача топлива в карбюратор затруднена. Необходимо ослабить клапаны карбюратора, тогда свободный подход топлива к нему будет осуществляться в необходимом количестве.

Если наблюдается излишний подсос воздуха, тогда двигатель тоже может заглохнуть. Следует прибавить немного оборотов, чтобы пузыри воздуха выходили из топливной системы. Ещё обязательно стоит проверить целостность топливозаборного шланга. Если какие-то повреждения в нём обнаружатся, то деталь нужно сразу же заменить.

Хранение и чистка инструмента

Всегда можно следить за тем, чтобы любое оборудование было почищены после работы. Все каналы, которые имеются в корпусе стартера, а также цилиндровые ребра должны быть абсолютно чистыми. Если данное требование игнорируется, то это приведёт к выводу из строя оборудования.

Перед очисткой всегда давайте двигателю остыть. Берём щётку, которая имеет мягкий ворс, и очищаем от грязи всю внешнюю поверхность. Пластмассовые детали обрабатываем растворителем, в том числе и керосином, а также можно применять моющее средство.

Когда летний сезон заканчивается, бензокосу нужно подготовить к консервированию. Для этого из бака сливаем всю топливную смесь. Двигатель запускается с целью выработки остатков горючего в карбюраторе. Инструмент хорошо очищаем и отправляем в сухое место.

Есть много фирм, которые занимаются выпуском подобного оборудования. К ним можно отнести бензокосилки «Хускварна», «Хутер», «Штиль». Бывают отечественные или китайские варианты газонокосилок с разными калибрами, но, по большому счету, они устроены похоже. Стоит разобраться в том, почему вышла из строя одна, и уже более легко будет устранить поломку на новой модели, а потому опыт починки весьма полезный и позволяет сэкономить деньги.

Как видим, провести ремонт бензокосы можно и своими руками, и для этого нужно только правильно установить причину, которую не так уж и сложно устранить. В сервисе за это возьмут очень много денег. Настолько много, что легче просто купить новую бензокосу. Поэтому всегда есть возможность разобраться в конструкции и самостоятельно сделать ремонт.

Как Заправить Пружину В Стартер Триммера

Ремонт стартера бензинового триммера может потребоваться в самый неподходящий момент. При этом решить проблему можно двумя способами: заменить сломавшуюся деталь либо поменять весь узел. Последний вариант обойдется дороже. Чтобы отремонтировать устройство своими руками в большинстве случаев понадобится из инструментов только отвертка с соответствующим наконечником. Ремонтные работы не займут много времени и не требуют наличия специальных знаний. Достаточно знать устройство, принцип работы, нюансы сборки-разборки стартера на триммере, чтобы добиться нужного положительного результата.

Ремонт стартера бензобура, бензокосы, триммера своими руками

Сейчас мы рассмотрим более распространенный случай, когда поломка не настолько серьезна, и покажем, как отремонтировать стартер
своими руками, если шнур обрывается без каких-либо разрушительных последствий либо не раскручивается за того, что пружина внутри просто взлетела, вне Зарук. По крайней мере, сначала есть желание верить в это. Но для того, чтобы выяснить, так это или нет, нужно будет разобрать стартер.
READ Как Вставить Пружину На Триммер Fs 35

Замена порванного шнура

Разорванная веревка заменяется в такой последовательности:

• Старый шнур снят;
• Выбирайте веревку, которая подходит по размеру (толщина и длина)
• Пропустив его через специальное отверстие в катушке, завяжите узел;
• Накручивания пружины, выработки необходимого количества оборотов;
• Зафиксируйте ручку.

Лучше растянуть пружинную пластину вместе с Partnerом, чтобы край провода не закручивался в механизм стартера.

Собрать стартер на триммер не сложно и накрутить пружину, но делать это следует осторожно и осторожно. Для различных моделей бензиновых резцов поломки спусковых механизмов одинаковые, поэтому они ремонтируются одинаково. При этом есть некоторые нюансы, связанные с их конструктивными особенностями.

Ремонт стартера мотокосы, триммера

Возможно, кажется, не так просто вставить пружину стартера

впервые, но все имеет опыт. Немного практикуя, вы можете легко намотать пружину в шкив максимум за минуту.

Пружина стартера намотана. Осталось только собрать стартер и зарядить пружину до нужного значения

Устройство и принцип работы стартера на триммере

Бензиновый двигатель – это, в принципе, основная деталь мотокосы Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается валу, находящемуся внутри пустотелой штанги, а после через редуктор, состоящий из шестерен, уже леске или ножу (рабочему органу).

Также у бензокосы имеются следующие элементы:

• кожух защитный;
• рукоятка;
• ремень, предназначенный для удобства пользования устройством;
• стартер, служащий для запуска бензинового двигателя внутреннего сгорания.

Все детали мотокосы представлены на фотографии далее.

Стартер на триммере является неотъемлемой частью, которая выполняет запуск двигателя в работу. Он изображен отдельно на двух фото ниже.

Стартерные механизмы различных моделей бензокос работают по одинаковому принципу: во время запуска ДВС выступы, отмеченные на фотографии выше цифрой 1, входят в зацеп с собачками 3. Когда двигатель начинает работать, они возвращаются в прежнее положение из-за воздействия центробежной силы. Аналогичную роль выполняют также проволочки 2.

Процесс возврата в исходное положение элементов механизма происходит из-за наличия пружины, накрученной вокруг оси. Она разворачивается тогда, когда вытягивают веревку. После отпускания шнура происходит его втягивание и наматывание из-за сворачивания пружины. Во время пуска ДВС бензокосы запускающий механизм проворачивает его вал до того, пока он не начнет работать (заведется).

На сегодняшний день бензиновые мотокосы оснащают стартерными механизмами двух типов:

Первый вариант встречается гораздо чаще.

Стартер на триммере может функционировать без поломок продолжительное время. Однозначно указать срок безотказной работы нельзя. Все определяется первоначальным качеством устройства и соблюдением правил обращения с ним.

Пружинный механизм

Ручная конструкция проста, но ее можно усовершенствовать для экономии сил и времени. Например, поставить электростартер для мотоблока. Тогда вам не придется каждый раз тянуть за ручку. Но имейте в виду: эта конструкция подойдет не всем стартерам с ручным запуском. И электросхему, которую вы выберете для установки, может подойти не для каждого двигателя.

В этих случаях стоит обратить внимание на третий вариант: пружинный механизм запуска двигателя. После его установки на двигатель, достаточно просто сдвинуть ручку мотоблока, и он сразу же заведется. Такой тип кикстартера основан на полуавтоматической работе пружины. Она разгоняет двигатель, устанавливаемый на мотоблок, без необходимости дергать за ручку руками. Чтобы поменять полностью ручной стартер на механический, может понадобиться около двух часов времени.

Основные неисправности стартера триммера

Определить причину поломки запускающего устройства несложно. Основных вариантов несколько:

• обрыв шнура (веревки);
• когда пружина ломается либо выходит из зацепления.

Указанные детали показаны на фотографии ниже.

Может случиться так, что стартерный механизм будет случайно разбит. Последствия получатся плачевными, если оборванная веревка намотается вокруг маховика работающего ДВС: тогда пружина лопнет, шкив сорвет. Но такие случаи, когда требуется полная замена стартерного узла, происходят крайне редко. В большинстве случаев, чтобы починить механизм, достаточно поставить новую пружину или заменить шнур.

Основные поломки стартера бензокосы

В настоящее время имеют распространение две основные неисправности стартера бензинового триммера:

1. Обрыв приводного шнура (шморгалки);
2. Поломка ленточной пружины или ее выход из зацепления со шкивом.

Ленточная пружина триммера

В практике имеют место быть случаи, когда по каким-либо причинам происходит повреждение корпуса стартера и оборванный шнур наматывается на вал двигателя, что непременно ведет к облому пружины и трещинам на корпусе. В сложившейся ситуации локальный ремонт стартера бензокосы будет невозможен и потребуется полная замена узла запуска двигателя. В остальных случаях устранение неисправностей будет сведено к замене пружины или шнура.

Снятие и разборка стартера, замена сломанных деталей

Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы.

Делать все следует аккуратно, соблюдая технику безопасности, главным образом, чтобы пружина при случайном вылете не травмировала мастера.

Разбор стартерного узла

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

• раскручивают с помощью отвертки винт, фиксирующий шкив со стартерной крышкой;
• вынимают пружину и усики;
• снимают аккуратно шкив (нужно при этом отвернуть голову либо работать, одев предварительно очки и перчатки);
• определяют, почему механизм запуска сломался;
• если пружина разрушилась практически полностью, то ее заменяют;
• при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фотографиях показан процесс укладки);

Стартеры для бензокосы: устройство и особенности установки

Ручной стартер для бензокосы или бензинового триммера – механический узел, в состав которого входит шкив, поставленный на храповик. На шкив в исходном положении намотана верёвка. При старте она вытягивается наружу. Шкив подпружинен – стоит вам отпустить конец верёвки, как она смотается обратно. В качестве пружины используется плоская лента, свёрнутая в кольцо. Она напоминает пружину в больших механических часах, которые заводят раз в день. Сам стартер располагается чаще на заднем, чем ближе к переднему торцу косилки или триммера. Чтобы правильно производить все манипуляции со стартером для бензокосы, необходимо знать особенности устройства и установки.

Как устроен стартер бензокосы или триммера?

Стартер – механизм в целом единый и универсальный для бензокос, триммеров, бензино- и дизельно-генераторных агрегатов. Не проблема оснастить им даже машину, мотоцикл или скутер, если в вашем транспортном средстве найдётся свободное место для его установки. Не зря многие советские легковушки и грузовики оснащались стартерным инструментом, отдалённо напоминающим согнутую дважды монтировку.

Современный «ручник» заводится именно со шнура – тот привязан к механизму, и его невозможно потерять.

Стартер в сборе имеет следующие детали:

• пружина зажигания с крючком;
• шнур, намотанный на катушку;
• пружина возврата;
• храповик привода и основная пружина;
• корпус механизма, защищающий храповик;
• стопорный болт.

Худший вариант поломки

Бывают случаи, когда стартер ещё сохранил работоспособность, но может порваться, например, изношенный шнур. Храповик ещё не успел сработать при запуске движка, а остатки шнура тут же наматываются на катушку, пружина возврата лишается крючков, ломаются пазы в корпусе стартера. Итог – замена и пружины, и корпуса.

Если модель бензокосы или триммера давно снята с производства, найти точно такие же запчасти будет трудно, и стартер меняется целиком.

Как заменить или поставить на место пружину стартера?

Если с верёвкой на стартере всё оказалось в порядке, подозрение падает на саму катушку. Её приводит в действие ленточная пружина, свёрнутая в рулон. Для смены пружины следует сделать определенные шаги.

1. Снимите с бензокосы стартер.
2. Извлеките катушку стартера.
3. Отвинтите основной болт, удерживающий шкив на корпусе.
4. Вытащите захватывающие усики и пружину, ленточная пружина почти полностью распрямляется или сворачивается кольцами большего диаметра.
5. Удерживайте её заранее.
6. Проверьте, цела ли пружина (могут присутствовать ржавые разводы, надломы и т. д.). Если крючки на её концах оборваны, согнуть новые не удастся – высокоуглеродистая сталь ломается при попытке её согнуть. Ослабленные крючки пригодны к лёгкому подгибанию.
7. Удостоверьтесь, что вспомогательная (обычная) пружина с шайбами на месте. Эти детали защищают каркас катушки от протачивания торцами основной пружины. Если шайбы и пружинка сломались, а новых в наличии нет, не завинчивайте болт катушки жёстко, однако следите за ним – он может открутиться и потеряться.
8. Если основная (плоская) пружина повреждена, вставьте такую же новую. Поставьте зацепляющий крючок на конце пружины на своё место и сгибайте её, вставляя виток за витком в то пространство, где ей и положено быть.

Перемотка пружины выполняется за минуту. Сноровка в этом действии обретается быстро.

Как заменить или поставить на место пружину стартера, смотрите в следующем видео.

Насколько туго взводится пружина?

Придать пружине нужное потенциальное усилие, необходимое для чёткого и быстрого сматывания шнура, можно, определив длину шнура в витках. Чтобы ручка шнура не свисала, добавьте к количеству витков ещё 1-2. Так, если шнур имеет длину 5 витков катушки, то при взведении пружины прокрутите катушку на 6-7 полных оборотов.

Сборка стартера мотокосы

При обслуживании и ремонте стартера важно правильно его собрать – как если бы сборку устройства выполнял завод-изготовитель. Любая из деталей, неверно установленная, не позволит вам полноценно пользоваться триммером или мотокосой.

1. Накрутив пружину, переверните катушку и поставьте её так, чтобы второй крючок пружины попал обратно на своё место. Для контроля правильности установки пружины на самой катушке есть технологические окошки.
2. Поставьте шкив стартера и проследите, чтобы один из крючков пружины вошёл в паз, расположенный на крышке стартера.
3. Вставьте пружинку и шайбы по бокам, чтобы пружина не стирала пластиковый отсек, в котором она расположена. Если пружинка сломана, а другой такой же нет, вместо неё подкладывается дополнительная шайба.
4. Вставьте чашку с усиками в пазы катушки.
5. Установите катушку на своё место, закрутите болт до упора, но без фанатизма.

Установка или замена пружины стартера мотокосы, мотобура, триммера

Но что делать, если с веревкой у нас все в полном порядке, а катушка (шкив) стартера не сматывается? Разглядим этот вопрос пошагово на примере стартера бензинового мотобура ADA GroundDrill, имеющего шкив с 2-мя металлическими усиками на 2 зацепа.

В случае с другими типами ручных стартеров идентичной конструкции, которые обширно используются в бензиновых мотокосах, триммерах и мотобурах, весь процесс ремонта стартера будет смотреться аналогично, отличаясь только некими аспектами.

Ремонт стартера: разборка

Откручиваем винт, которым шкив крепится к крышке стартера. Вынимаем усики, пружинку. Как правильно вставить пружину стартера триммера fs 38. Как установить ручка газа. Сам шкив вытаскиваем осторожно, чтоб пружина не отскочила в лицо. Даже при самой аккуратной разборке она, обычно, сразу вылетает из катушки и резко разворачивается в длинноватую железную полосу либо скручивается кольцами.

Аккуратненько выньте белоснежную катушку стартера — не пораньтесь пружиной!

Если пружинка лопнула либо сломался один из ее крючков-зацепов, то отремонтировать стартер просто и стремительно не получится — требуется подмена пружины. Чтоб не растрачивать деньги на покупку нового стартера, можно выискать в продаже только только ее.

Как собрать новый стартер бензокосилки?

Для сборки стартера сделайте следующие манипуляции.

1. Пропустите один конец шнура через отверстие в начале катушки и завяжите его узлом. Узел не должен проходить через отверстие. В противном случае вы разберёте стартер заново.
2. Намотайте шнур на саму катушку.
3. Установите в корпус стартера пружину, зацепите в пазе один её конец и намотайте. Для удобства намотки крутите корпус против часовой стрелки.
4. Поставьте на пружину храповичный механизм.
5. Зацепите за сам храповик крючок пружины возврата, закрепите её на катушке.
6. Установите основную пружину и корпус с собранным храповиком, соедините части стартера воедино и затяните всё при помощи основного болта.

Завершив сборку стартера, пропустите свободный конец шнура через отверстие в корпусе, предназначенное для катушки. Повторно пропустите этот же конец через отверстие в ручке, за которую шнур тянут. Завяжите на ручке крепкий узел. Проверьте работу ручника стартера.

Натяжение пружины

После установки пружины затяните ее. Для этого выполните следующие действия:

• Снимите ручку со шнура стартера;
• Затем веревка вставляется в паз катушки;
• Пружина затягивается вращением витка в противоположном направлении по часовой стрелке (намотка);
• Произвести требуемое количество оборотов, указанное в инструкции по эксплуатации используемой модели триммера, и соответствующую длину используемого шнура;
• На самом конце веревка опускается в предусмотренное для этого отверстие, расположенное в крышке стартера;
• Поместите ручку на место, закрепив ее с помощью узла.

READ Как Намотать Леску На Катушку Триммера Hammerflex

Если после ремонта весна продолжает летать, Вы можете избавиться от него следующими способами:

• Вставьте соответствующий кусок пластины в паз в месте расположения пружинного крючка;
• Просверлите отверстия по обеим сторонам канавки в катушке, в которую необходимо вставить пружинный крюк, и закрепите ее проволокой.

Как поменять шнур стартера?

Бывает, что в невозможности завести стартер виновата не пружина, а сам шнур. Он может заедать или и вовсе порваться. Разборка стартера бензокосы или триммера универсальна в своих шагах.

1. Снимите блок стартера с триммера или бензокосы.
2. Отверните основной болт, держащий ручник.
3. Вытащите катушку и смотайте с неё остатки изношенного шнура.
4. Развяжите узел на ручке шнура и вытащите его конец из неё.
5. Развяжите узел на другом конце (в начале катушки) и выньте старый шнур. Узлы, ставшие тугими, развязываются при помощи пассатижей или клещей.
6. Завяжите узел на одном из концов нового шнура, проденьте его через отверстие в начале катушки (ближе к её оси).
7. Накрутите на катушку несколько витков нового шнура. Если он длинный, то лишнее обрежьте.
8. Заправьте и взведите пружинный натяжитель шнура (если он снялся) и подпружиненные элементы в правильной последовательности.
9. Поставьте катушку на место и проденьте свободный конец шнура в выходное отверстие стартера и в ручку.
10. Установите на место блок стартера.

Покрутите стартер за шнур, заведите двигатель бензокосы или триммера. Чем больше и мощнее двигатель, тем больше рывков шнура потребуется при запуске, норма – не более 7 раз. Результат – быстрый и плавный пуск мотора, готовность агрегата к работе.

Не сматывается ручной стартер на CFMOTO?

Какое-то время назад у меня забарахлил ручной стартер, перестав сматываться назад после того, как я его выдёргиваю. Так ручка и болтается на верёвке. Конечно, если запустить двигатель с электростартера, то трос сматывался обратно, но проблема-то в том, что с первого раза вручную двигатель не запустишь, а второго раза уже не даётся. Я не особо переживал по этому поводу, поскольку не пользуюсь ручным стартером. Но однажды решил всё-таки наладить его работу, тем более, что снимал обшивку с левой части двигателя в связи с заменой топливного фильтра.

Ручка стартера беспомощно висит, не убираясь обратно. Если вытянуть сильнее, картина будет ещё хуже.

Ну что же, сейчас разберёмся с этим безобразием. Добраться до стартера очень просто. Кожух двигателя снимается с помощью торцевого ключа на 8 (6 болтов). Этим же ключом откручиваются и болты, крепящие стартер (4 штуки).

Сняв стартер, я увидел вот такую картину.

Язычок заскочил в щель между катушкой и тарелкой и заклинил вращение. Причина стала понятна – из-за больших допусков и люфтов катушка шатается и в поперечном направлении. Неудивительно, что при силовом воздействии возник перекос.

Открутив центральную гайку (ключом на 10), получаем доступ к внутренностям стартера. Дальше разбирать ничего не надо. Катушку из корпуса не вынимать, а то раскрутится пружина, а скрутить её назад очень сложно.

Здесь всё грязно. Когда-то я наносил смазку, и это было основной ошибкой. Смазки здесь быть не должно! Вот эта пружина с двумя усами должна вращаться на тарелке с заметным трением. Это раз.

Первым делом пришлось всё почистить.

Так гораздо лучше. Действительно, щель между тарелкой и катушкой избыточна. И я решил разобраться с проблемой самым простым способом: слегка подогнул край тарелки пассатижами. Это два.

Получилось вот так:

Подогнул несильно, но разница есть. Теперь нужно проверить, не перестарались ли мы с подгибанием. Крепёжная гайка закручивается до конца, до упора. Тарелка при закрученной гайке не должна вращаться! Это три. (А у меня гайка ослабла, и тарелка вращалась). Но при этом выдернутый шнур должен сматываться обратно. Если катушка не крутится, значит, тарелка подогнута очень сильно, надо чуть выгнуть её обратно.

Когда стартер собран правильно, при дёргании за ручку язычок должен чётко вылезать со своего места, а при отпускании ручки катушка должна беспрепятственно сматываться.

Надо ли говорить, что после установки стартер прекрасно заработал, прямо как новенький! Летом, кстати, с ручного стартера квадроцикл заводится элементарно. Да и в любом случае, мало ли что может случиться с электрическим запуском. А ручной всегда работает. Даже зимой можно завести квадроцикл вручную.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено.
