§ 12.7 Диэлектрики. Типы диэлектриков и их поляризация
В 1729 г. английский физик Стефан Грей обнаружил, что электрический заряд может перемещаться по одним телам и не перемещаться по другим. Например, по металлической проволоке электричество в его опытах распространялось, а по шелковой нити нет. С тех пор все вещества стали делиться на проводники и непроводники электричества. Последние были названы Фарадеем диэлектриками.
Введённый Фарадеем в 1837 г. термин «диэлектрики» образован от двух слов — греческого «диа» (что значит «через») и английского electric (электрический).
Диэлектриком называют вещество, которое не проводит электрический ток, следовательно в это веществе отсутствуют свободные заряженные частицы (т.е. таких заряженных частиц, которые способны свободно перемещаться по всему объёму тела). Такими частицами могли бы быть электроны, но в идеальном диэлектрике все электроны связаны с ядром атома, т.е. принадлежат отдельным атомам, и свободно перемещаться по телу не могут. Чтобы нарушить эту связь, нужны сильные воздействующие факторы.
Диэлектрики обладают способностью пропускать через себя электростатическое поле. Проникая через диэлектрики электростатическое поле ослабевает, но всё-таки не до нуля, как это происходит в металлах.
Диэлектриками могут быть вещества в трёх агрегатных состояниях: газообразном (азот, водород), жидком (чистая вода), твёрдом (янтарь, фарфор, кварц).
Всякая молекула представляет собой систему с суммарным зарядом, равным нулю. Поведение молекулы во внешнем электрическом поле эквивалентно диполю. Положительный заряд такого диполя равен суммарному заряду ядер, помещён в «центр тяжести» положительных зарядов; отрицательный заряд равен суммарному заряду электронов и помещён в «центр тяжести» отрицательных зарядов.
Все диэлектрики делятся на три группы: полярные, неполярные и кристаллические.
Полярные диэлектрики состоят из молекул, которые имеют асимметричное строение, что приводит к несовпадению «центров тяжести» положительных и отрицательных зарядов в молекуле (рис.12.20). Молекула в этом случае представляет собой диполь. В отсутствие внешнего поля Е0,благодаря тепловому движению молекул, дипольные моменты ориентированы хаотически и суммарный дипольный момент всех молекул равен нулю
. К таким диэлектрикам относятся фенол, нитробензол.
Неполярные диэлектрики состоят из атомов и молекул, которые имеют симметричное строение (рис.12.21) , т.е. «центры тяжести» положительных и отрицательных зарядов совпадают в отсутствие внешнего электрического поля и, следовательно, не обладают собственным дипольным моментом. К ним относят инертные газы, бензол, парафин, водород, кислород.
Кристаллические диэлектрики имеют ионную структуру, — это слабополярные диэлектрики. К ним относятся NaCl, KCl.
При помещении диэлектрика в электрическое поле в его объёме и на поверхности появляются макроскопические заряды. Указанные заряды возникают в результате поляризации диэлектриков.
Поляризацией диэлектрика называется процесс ориентации диполей, т.е. смещение положительных и отрицательных зарядов внутри диэлектрика в противоположные стороны.
Трём группам диэлектриков соответствует три вида поляризации.
Дипольная (ориентационная) поляризация. При отсутствии внешнего поля дипольные моменты полярных молекул вследствие теплового движения ориентированы в пространстве хаотично и их результирующий момент равен нулю (рис.12.22, а) . Если такой диэлектрик поместить во внешнее поле (рис.12.22, б) , то силы этого поля будут стремится повернуть диполи вдоль поля и возникает отличный от нуля результирующий момент. Эта ориентация дипольных моментов молекул по полю тем сильнее, чем больше напряжённость электрического поля и ниже температура.
Электронная поляризация. Если неполярную молекулу поместить во внешнее электрическое поле Е0, то под действием электрического поля происходит деформация её электронных орбит и молекулы диэлектрика превращаются в диполи, сразу ориентированные вдоль внешнего поля (ядра молекулы при этом смещаются по полю, а электронная оболочка вытягивается против поля и молекула приобретает дипольный момент
Ионная поляризация. Если кристаллический диэлектрик (NaCl) имеющий кристаллическую решётку, в узлах которой правильно чередуются положительные и отрицательные ионы, поместить во внешнее электрическое поле Е0, то произойдёт смещение положительных ионов решётки вдоль направления поля, а отрицательных ионов – в противоположную сторону. В результате диэлектрик поляризуется.
Такого рода поляризация называется ионной. Степень ионной поляризации зависит от свойств диэлектрика и от напряжённости поля.
Диэлектрики: определения, формулы, примеры
Диэлектриками называют вещества, не обладающие способностью проводить электрический ток.
Стоит отметить, что данное определение лишь приблизительно выражает физический смысл приведенного понятия.
Абсолютных изоляторов, то есть веществ, которые совсем не проводят ток, в природе не существует. Диэлектрики по сравнению с проводниками в 1015 − 1020 раз хуже проводят ток. Данный факт основывается на том, что в диэлектриках отсутствуют свободные заряды.
Что такое диэлектрики и их примеры
Если диэлектрик поместить в электрическое поле, то, как диэлектрик, так и само поле значительно изменятся. В диэлектриках, в которых до контакта с полем не было заряда, возникают электрические заряды. Это явление объясняется процессом поляризации вещества, другими словами, в поле диэлектрик обретает электрические полюсы. Возникающие при этом заряды называются поляризационными.
Разделить такие заряды невозможно, чем они существенно отличаются от индукционных зарядов в проводниках. Данное отличие основывается на том факте, что в металлах присутствуют электроны, имеющие возможность перемещаться на относительно большие расстояния. В диэлектриках положительные и отрицательные заряды связаны между собой, и их перемещение ограничено пределами одной молекулы, что является крайне малым расстоянием.
Диэлектрики состоят либо из нейтральных молекул, либо из закрепленных в положении равновесия, к примеру, в узлах кристаллической решетки заряженных ионов. Ионные кристаллические решетки могут быть разбиты на, в целом, нейтральные «элементарные ячейки».
Действие электрического поля на заряды, принадлежащие диэлектрику, провоцирует лишь легкое смещение относительно изначального положения, тогда как заряды проводников, испытывающие такое же влияние, срываются с места. В условиях отсутствующего электрического поля диэлектрик может быть условно представлен в виде совокупности молекул, в каждой из которых положительные и отрицательные заряды равные по величине распределены по всему объему вещества.
В процессе поляризации заряды каждой отдельной молекулы диэлектрика смещаются в противоположные ее стороны. Соответственно, одна часть молекулы становиться положительно заряженной, а другой — отрицательно, что, в общем, дает возможность заявить: молекула превращается в электрический диполь.
Равнодействующая электрических сил, в однородном поле оказывающих влияние на нейтральную молекулу диэлектрика, эквивалентна нулю. Этот факт основывается на том, что центр тяжести молекулы не передвигается ни в одну из сторон. Молекула просто претерпевает деформирование.
Существуют такие диэлектрики, в которых в условиях отсутствующего электрического поля молекулы имеют дипольный момент (полярные молекулы).
В случае, когда поле отсутствует, такие молекулы, принимающие непосредственное участие в тепловом движении, ориентированы беспорядочно. Если же диэлектрик находится в поле, молекулы, в основном, ориентируются по его направлению. Соответственно, диэлектрик проходит процесс поляризации.
У симметричных молекул, таких как, к примеру, O 2 , N 2 , в отсутствие поля центры тяжести отрицательных и положительных зарядов одинаковы. По этой причине собственного дипольного момента у молекул нет (неполярные молекулы). У несимметричных же молекул (возьмем в качестве примера H 2 O , C O ) центры тяжести сдвинуты друг относительно друга, в результате чего молекулы имеют дипольный момент и носят название полярных.
Также существуют диэлектрические или же ионные кристаллы, которые формируются при помощи ионов с противоположным знаком. Такой кристалл состоит из пары “вдвинутых” друг в друга кристаллических решеток, одна из которых является положительной, а вторая — отрицательной. В целом кристалл условно можно принять за подобие гигантской молекулы. Процесс наложения электрического поля провоцирует сдвиг одной решеток относительно друг друга, вследствие чего и происходит поляризация ионных кристаллов. Существует также тип поляризованных без участия поля кристаллов. При дальнейшем исследовании поведения диэлектриков в электрических полях механизм возникновения поляризации значения иметь не будет. Существенным фактом является только то, что поляризация диэлектрика происходит через появление некомпенсированных макроскопических зарядов. Значения объемной плотность зарядов ( ρ ) и поверхностной плотности ( σ ) неполяризованного диэлектрика равняются нулю. После же процесса поляризации σ ≠ 0 , а в некоторых случаях и ρ ≠ 0 . Поляризация приводит к появлению в тонком поверхностном слое диэлектрика избытка связанных зарядов с одним знаком. В том случае, если ортогональная или же перпендикулярная часть напряженности поля E n → ≠ 0 на приведенном участке, то в результате влияния поля заряды с одним знаком уходят внутрь, а с другим, наоборот, выходят наружу.
Вектор поляризации диэлектрика
Поляризованность P → или, другими словами, вектор поляризованности характеризует степень поляризации диэлектрика:
где ∆ ρ представляет собой дипольный момент элемента диэлектрика.
В условиях неполярных молекул вектор поляризованности может быть определен в следующем виде:
P → = 1 ∆ V ∑ ∆ V ρ i → = N ρ 0 → ,
где сложение идет относительно всех молекул в объеме △ V . N — концентрация молекул,
ρ 0 → является индуцированным дипольным моментом (Он один и тот же у всех молекул). ρ 0 → ↑ ↑ E → .
Формула поляризованности в условиях полярных молекул принимает вид следующего выражения:
P → = 1 ∆ V ∑ ∆ V ρ i → = N p → ,
в котором P → представляет собой среднее значение дипольных моментов, которые равнозначны по модулю, но обладают разными направлениями.
В изотропных диэлектриках средние дипольные моменты по направлению идентичны напряженности внешнего электрического поля. У диэлектриков с молекулами полярного типа, вклад в поляризованность от наведенных зарядов значительно ниже вклада от переориентации поля.
Ионная решеточная поляризации может быть описана следующей формулой: P → = 1 ∆ V ∑ ∆ V ρ i → = N p → .
В большей части случаев подобная поляризация является анизотропной.
Если представить плоский конденсатор, который заполнен диэлектриком так, как это проиллюстрировано на рисунке 1 , то на принадлежащей ему левой обкладке расположен положительный заряд, а на правой — отрицательный. По причине того факта, что разноименные заряды притягиваются друг к другу, у положительной обкладки на поверхности диэлектрика появится отрицательный заряд, а у правой, то есть отрицательной – положительный заряд диэлектрика. Выходит, что поле, формирующееся поляризационными зарядами, имеет противоположное направлению поля направление, которое создают обкладки, соответственно, диэлектрик ослабляет поле.
+ q , − q представляют собой заряды на обкладках конденсатора.
E → является напряженностью поля, которое формируется обкладками конденсатора.
− q ′ , + q ′ — это заряды диэлектрика.
E → ‘ — напряженность поля, которое создается как результат поляризации диэлектрика.
Явление влияния вещества на магнитное и электрическое поля было эмпирическим путем открыто Фарадеем. Именно этим ученым было в науку были введены такие термины, как диэлектрик и диэлектрическая постоянная.
В случае если однородный изотропный диэлектрик полностью заполняет собой объем, ограниченный эквипотенциальными поверхностями поля сторонних зарядов, то напряженность поля внутри него в ε раз меньше напряженности поля сторонних зарядов.
где ε определяет диэлектрическую проницаемость среды.
Напряженность поля точечного заряда, который расположен в диэлектрике с некоторой диэлектрической проницаемостью ε, может быть выражена в виде следующего выражения:
E → = 1 4 π ε ε 0 q r 3 r → .
Закон Кулона для зарядов, находящихся в жидком и газообразном диэлектрике принимает такой вид:
F → = 1 4 π ε ε 0 q 1 q 2 r 3 r → .
Задание: Бесконечную плоскую пластину из однородного изотропного диэлектрика разместили в однородном электростатическом поле с напряженностью E = 200 В м , направленной под прямым углом силовым линиям поля. Диэлектрическая проницаемость диэлектрика равняется 2 . Какова напряженность поля внутри диэлектрика?
Решение
Поле в вакууме в ε раз сильнее, чем поле в диэлектрике, по этой причине запишем, что:
Произведем некоторые расчеты:
E → ‘ = 200 2 = 100 В м .
Ответ: Напряженность поля в пластине будет 100 В м .
Задание: Заряженные шарики обладают массой m 1 = m 2 = m . Они подвешены на нитях, имеющих одинаковые значения длины, в одной точке, их заряды эквивалентны q 1 и q 2 ( смотри рисунок 1 ). Изначально они располагаются в воздухе (диэлектрическая проницаемость ε 1 ), после этого погружаются в жидкость ε 2 . Каково отношение диэлектрических проницаемостей ε 2 ε 1 , если при погружении в жидкость системы из шариков угол расхождения нитей не претерпел изменений? Отношение плотности шариков к плотности диэлектрика ρ s h ρ d = b .
Решение
Запишем условие равновесия шарика в симметричной системе в воздухе:
F e 1 → + m g → + N 1 → = 0 .
Теперь выразим условие равновесия одного шарика в жидкости:
F e 2 → + m g → + N 2 → + F A → = 0 .
Запишем проекции уравнения F e 1 → + m g → + N 1 → = 0 на оси:
О х : F e 1 — N 1 sin a 2 = 0 ,
O y : m g — N 1 cos α 2 = 0 .
Проекции уравнения F e 2 → + m g → + N 2 → + F A → = 0 на оси:
О х : F e 2 — N 2 sin α 2 = 0 ,
O y : m g — N 2 cos α 2 — F A = 0 .
Берем отношение уравнения F e 1 — N 1 sin a 2 = 0 и m g — N 1 cos a 2 = 0 , в качестве результата получаем:
t g a 2 = F e 1 m g .
Уравнение F e 2 — N 2 sin a 2 = 0 на уравнение m g — N 2 cos a 2 — F A = 0 , получаем:
t g a 2 = F e 2 m g — F A → F e 1 m g = F e 2 m g — F A .
Основываясь на законе Кулона, запишем такое выражения для F e 1 , F e 2 :
F e 1 = q 1 q 2 4 π ε 1 ε 0 r 2 и F e 2 = q 1 q 2 4 π ε 2 ε 0 r 2 .
Модуль силы Архимеда равняется следующему выражению:
F A = ρ d V g = ρ d m ρ s h g .
Подставим в уравнение t g a 2 = F e 2 m g — F A → F e 1 m g = F e 2 m g — F A уравнения F e 1 = q 1 q 2 4 π ε 1 ε 0 r 2 и
F e 2 = q 1 q 2 4 π ε 2 ε 0 r 2 , в результате получим:
q 1 q 2 4 πε 1 ε 0 r 2 m g = q 1 q 2 4 πε 2 ε 0 r 2 m g — ρ d m ρ s h g → 1 ε 1 1 = 1 ε 2 1 — ρ d ρ s h → ε 2 ε 1 = 1 1 — ρ d ρ s h = 1 1 — b .
Ответ: Диэлектрическая проницаемость жидкости должна быть ε 2 e 1 = 1 1 — b .
Диэлектрики
Диэлектриками называют вещества, которые не способны проводить электрический ток.
Изоляторов, которые абсолютно не проводят электрический ток, в природе не существует. Диэлектрики в $10^ <15>-10^<20>$ раз хуже проводят ток, чем проводники. Дело в том, что в диэлектриках отсутствуют свободные заряды.
Если диэлектрик внести в электрическое поле, то и поле, и сам диэлектрик сильно изменяются. В изначально не заряженных диэлектриках в присутствии поля возникают электрические заряды. Происходит явление поляризации вещества, то есть на диэлектрике в поле возникают электрические полюсы. Заряды, которые появляются при этом, называют поляризационными зарядами. Отделить друг от друга поляризационные заряды не возможно. В этом состоит их существенное отличие от индукционных зарядов в проводниках. Такое отличие объясняется тем, что в металлах присутствуют электроны, которые могут перемещаться на значительные расстояния. В диэлектриках положительные и отрицательные заряды связаны между собой и могут смещаться только в пределах одной молекулы, то есть на очень небольшие расстояния.
Диэлектрики состоят или из нейтральных молекул, или из заряженных ионов, которые закреплены в положениях равновесия, например в узлах кристаллической решетки. Ионные кристаллические решетки могут быть разбиты на «элементарные ячейки», которые в целом нейтральны.
Под действие электрического поля, в отличие от проводников, заряды в диэлектрике не срываются полем со своего места, а только слегка смещаются. Диэлектрик в отсутствии электрического поля условно можно представить как совокупность молекул, в каждой из которых положительные и отрицательные заряды равные по величине распределены по всему объему вещества. В состоянии поляризации диэлектрика заряды каждой молекулы смещаются в противоположные стороны, таким образом, один конец молекулы становится положительно заряженным, другой отрицательно. То есть молекула превращается в электрический диполь. Равнодействующая электрических сил, которые действуют на нейтральную молекулу диэлектрика в однородном поле, равна нулю, так как центр тяжести молекулы остается неподвижным. Молекула просто деформируется.
Существуют диэлектрики, в которых молекулы имеют дипольный момент в отсутствии электрического поля (полярные молекулы). Если поле отсутствует, то полярные молекулы участвуют в тепловом движении, ориентированы беспорядочно. При внесении диэлектрика в поле, молекулы ориентируются в основном в направлении поля. Следовательно, диэлектрик поляризуется. У симметричных молекул, например, $O_2,\ N_2,$ при отсутствии поля центы тяжести отрицательных и положительных зарядов совпадают, вследствие, чего собственного дипольного момента у молекул нет (неполярные молекулы). У несимметричных молекул ($<например,\ H>_2O,\ CO$) центры тяжести сдвинуты друг относительно друга, в результате чего молекулы имеют дипольный момент и называются полярными.
Существуют диэлектрические кристаллы (ионные кристаллы), которые строятся из ионов противоположного знака. Подобный кристалл состоит из двух кристаллических решеток, положительной и отрицательной, вдвинутых одна в другую. Кристалл в целом можно уподобить гигантской молекуле. При наложении электрического поля происходит сдвиг одной решетки относительно другой, так происходит поляризация ионных кристаллов. Существуют кристаллы, которые поляризованы и без поля. При дальнейшем изучении поведения диэлектриков в электрических полях механизм возникновения поляризации значения иметь не будет. Существенным является лишь то, что поляризация диэлектрика проявляется через возникновение некомпенсированных макроскопических зарядов. Когда диэлектрик не поляризован, объемная плотность его зарядов ($\rho $) и поверхностная плотность ($\sigma $) равны нулю. В результате поляризации $\sigma \ne 0$, а иногда и $\rho \ne 0.$ Поляризация сопровождается возникновением в тонком поверхностном слое диэлектрика избытка связанных зарядов одного знака. В том случае, если перпендикулярная составляющая напряженности поля $\overrightarrow
Вектор поляризации
Степень поляризации диэлектрика характеризуется поляризованностью ($\overrightarrow
$) или вектором поляризации:
где $\overrightarrow<\triangle p>$ — дипольный момент элемента диэлектрика. Для неполярных молекул вектор поляризованности можно определить, как:
где суммирование идет относительно всех молекул в объеме $\triangle V$. $N$ — концентрация молекул, $\overrightarrow
Формула поляризованности для полярных молекул имеет вид:
где $\left\langle \overrightarrow
\right\rangle $ — среднее значение дипольных моментов, которые равны по модулю, но разнонаправлены. В изотропных диэлектриках средние дипольные моменты совпадают по направлению с напряженностью внешнего электрического поля. У диэлектриков с полярного типа молекулами, вклад в поляризованность от наведенных зарядов много меньше, чем вклад от переориентации поля.
Ионная решеточная поляризации описывается формулой (3). В большинстве случаев такая поляризация является анизотропной.
Если представить плоский конденсатор, который заполнен диэлектриком (рис.1), то на левой обкладке его находится положительный заряд, на правой — отрицательный. Так как притягиваются разноименные заряды, то у положительной обкладки возникнет на поверхности диэлектрика отрицательный заряд, а у правой (отрицательной) — положительный заряд диэлектрика. Получается, что поле, которое создают поляризационные заряды, направлено против поля, которое создают обкладки, то есть диэлектрик ослабляет поле.
$+q, -q$ — заряды на обкладках конденсатора.
$\overrightarrow
$-q’,\ +q’$ -заряды диэлектрика.
$\overrightarrow
Влияние вещества на электрические и магнитные поля было открыто Фарадеем эмпирически. Именно он ввел в науку термины диэлектрик и диэлектрическая постоянная.
Если однородный изотропный диэлектрик заполняет полностью объем, который ограничен эквипотенциальными поверхностями поля сторонних зарядов, то напряженность поля внутри диэлектрика в $\varepsilon $ раз меньше, чем напряженность поля сторонних зарядов.
Напряженность поля точечного заряда, который находится в диэлектрике с диэлектрической проницаемостью $\varepsilon$, равна:
Закон Кулона для зарядов, находящихся в жидком и газообразном диэлектрике имеет вид:
Диэлектрики
Электрическое поле внутри диэлектрика. Поляризационные заряды (см. рис. 118.9, б, г) создают собственное электростатическое поле, напряжённость которого направлена навстречу напряжённости внешнего поля и ослабляет его, но не компенсирует полностью.
Согласно принципу суперпозиции модуль напряжённости E результирующего электростатического поля внутри диэлектрика . Таким образом, диэлектрик — одна из моделей, используемых в электростатике, описывающая такое вещество, что внутри тел, состоящих из этого вещества, напряжённость электростатического поля может быть отлична от нуля.
Вы уже знаете, что характеристикой электрических свойств диэлектриков является диэлектрическая проницаемость вещества. С учётом формул (17.2) и (19.3) можно утверждать, что:
Из выражения (22.1.1) следует, что диэлектрическая проницаемость вещества показывает, во сколько раз модуль напряжённости электрического поля внутри однородного диэлектрика меньше модуля напряжённости поля в вакууме.
Различные диэлектрики поляризуются внешним полем по-разному и имеют разную диэлектрическую проницаемость.
Поляризацию частиц в сильном электростатическом поле используют в электрических фильтрах для очистки дыма от твёрдых продуктов сгорания топлива, загрязняющих территорию вокруг тепловых электростанций и крупных предприятий (рис. 118.10). Для этого в дымоходах устанавливают проводники специальной формы, которым сообщают определённый электрический заряд.
Рис. 118.10
Электрофильтры устанавливают на химических заводах, в цехах, производящих цемент, и других аналогичных производствах. Поляризованные частицы всевозможной пыли притягиваются к вертикальным электродам (рис. 118.11). Когда модуль силы тяжести, действующей на частицы, задерживаемые фильтром, достигает определённого значения, пыль оседает на дно фильтра. Для очистки фильтра пыль из него периодически удаляют.
Рис. 118.11
1. Какие заряды называют связанными?
2. На какие два типа делят диэлектрики в зависимости от пространственного распределения зарядов в их молекулах?
3. Что называют поляризацией диэлектрика?
4. Каков механизм поляризации полярных и неполярных диэлектриков?
5. Существует ли поле внутри диэлектрика, находящегося во внешнем электростатическом поле?
6. Что называют диэлектрической проницаемостью вещества?
Контрольные вопросы
- Что такое поляризованность? Что характеризует вектор поляризации?
- Каков физический смысл диэлектрической проницаемости вещества? Выведите связь между диэлектрической проницаемостью и и восприимчивостью вещества.
- В чем различие поляризации диэлектрика с полярными и неполярными молекулами?
- Что такое вектор электростатического смещения? Что он характеризует?
- Сформулируйте теорему Гаусса для электростатического поля в диэлектрике.
1 Курчатов Игорь Васильевич (1903–1960) в 1930–31гг. вместе с П.П.Кобенко заложил основы учения о сегнетоэлектриках. В 1934г. начинает исследования по нейтронной физике. В 1945г. осуществил запуск первого советского уран – графитового реактора, под его руководством создавались атомная (1949) и водородная (1953) бомбы, введена первая в мире атомная электростанция (1954), проводились исследования по управляемому термоядерному синтезу.
2 Кобенко Павел Павлович (1897–1954) проводил работу в области физики диэлектриков и сегнетоэлектриков. Заложил основы физики аморфного состояния в СССР.
Кристаллическая решетка поможет разобраться
Сейчас в познании электрических диэлектриков нам поможет разобраться кристаллическая решетка. Для того, чтобы термины не казались нам непонятными, давайте их освежим в своей голове. Кристаллическая решетка — это группа таких точек, которые образуются в веществах (а точнее в кристаллах) под воздействием сдвигов (они, кстати, могут происходить из-за воздействия электрического поля. Отлично, вспомнили. Давайте теперь разбираться.
Как мы помним, в атоме, который в данный момент изолирован, энергия электронов не может принимать какие угодно значения. В таком состоянии энергия будет принимать четко обозначенные значение W1, W2, W3 и т.д. Вот, взгляните на график:
Конечно же, каждый из этих уровней будет немного смещен после того, как атомы войдут в состав твердой кристаллической решетки. В итоге зона, в которой будет концентрировать вся энергия будет общей для всей решетки.
Итак, в кристаллической решетке энергия электронов лежит в пределах четко определенных зон и все значения, которые находятся вне этой зоны, запрещены. Это мы поняли. Двигаемся дальше. По принципу Паули каждая зона может вместить в себя ограниченное количество электронов. Сначала электроны будут заполнять нижние уровни, а когда эти ряды заполняться полностью, они будут заполнять верхние ряды.
И вот теперь ключевая мысль, которую нужно понять, чтобы разобраться в том, почему те или иные вещества проводят электрический ток. Раз электроны постепенно заполняют ряды от нижнего к верхнему, то на самом верхнем ряду они либо заполнят этот ряд полностью, либо только частично.
Так вот, при частичном заполнении ряда электроны смогут свободно по нему перемещаться, а значит и будут проводить ток. Бинго! А вот в случае, если электроны все-таки заполнят верхний уровень, то при воздействии электрического поля никаких сдвигов не произойдет и, соответственно, такое вещество можно назвать диэлектриком.
Очень похожая ситуация происходит и с аморфными твердыми телами (ну например янтарь или полиэтилен). По определению, у таких веществ расположение атомов очень случайно, а зоны, общие для всего кристалла просто не могут существовать, а значит они тоже электрические диэлектрики.
Диэлектрики в электрическом поле. Классификация, связанные заряды, вектор поляризованности. Связь между диэлектрической проницаемостью и восприимчивостью, связанными зарядами и поляризованностью
Связанные заряды. В результате процесса поляризации в объеме (или на поверхности) диэлектрика возникают нескомпенсированные заряды, которые называются поляризационными, или связанными.
Частицы, обладающие этими зарядами, входят в состав молекул и под действием внешнего электрического поля смещаются из своих положений равновесия, не покидая молекулы, в состав которой они входят. Связанные заряды характеризуют поверхностной плотностью . Выделим в поляризованном диэлектрике наклонную призму с основанием S и ребром L, параллельным вектору поляризации P (рис. 2.4). В результате поляризации на одном из оснований призмы появятся отрицательные заряды с поверхностной плотностью , а на другой положительные заряды с плотностью . С макроскопической точки зрения, рассматриваемый объем эквивалентен диполю, образованному зарядами и , которые отстоят друг от друга на расстояние L, тогда электрический момент призмы равен .
С другой стороны, электрический момент единицы объема равен , где — угол, между направлением нормали к основанию призмы и вектором P. Произведение есть объем призмы.
Приравняв друг к другу оба выражения для электрического момента, получаем, что поверхностная плотность связанных зарядов равна нормальной составляющей вектора поляризации:
- где n — единичный вектор нормали к поверхности диэлектрика.
- Если вектор поляризации P различен в разных точках объема диэлектрика, то в диэлектрике возникают объемные поляризационные заряды, объемная плотность которых .
Электрическое поле в диэлектрике. Рассмотрим плоский однородный диэлектрический слой, расположенный между двумя разноименно заряженными плоскостями (рис. 2.5). Пусть напряженность электрического поля, которое создается этими плоскостями в вакууме, равна ,
где — поверхностная плотность зарядов на пластинах (эти заряды называют свободными). Под действием поля диэлектрик поляризуется, и на его гранях появляются поляризационные или связанные заряды. Эти заряды создают в диэлектрике электрическое поле , которое направлено против внешнего поля .
- ,
- где — поверхностная плотность связанных зарядов. Результирующее поле внутри диэлектрика
- .
Поверхностная плотность связанных зарядов меньше плотности свободных зарядов, и не все поле E0 компенсируется полем диэлектрика: часть линий напряженности проходит сквозь диэлектрик, другая часть обрывается на связанных зарядах (рис. 2.5). Вне диэлектрика . Следовательно, в результате поляризации поле внутри диэлектрика оказывается слабее, чем внешнее .
где — диэлектрическая проницаемость среды. Из формулы видно, что диэлектрическая проницаемость показывает, во сколько раз напряженность поля в вакууме больше напряженности поля в диэлектрике. Для вакуума , для диэлектриков .
- Электрическая поляризуемость среды характеризуется величиной диэлектрической восприимчивости, являющейся коэффициентом линейной связи между поляризацией диэлектрика P и внешним электрическим полем E в достаточно малых полях:
- Восприимчивость связана с диэлектрической проницаемостью ε соотношением
Электроемкость (определение, единицы измерения). Емкость конденсатора. Плоский конденсатор.
- Единицы емкости.
- Емкостью 1Ф (фарад) обладает такой проводник, у которого потенциал возрастает на 1 В при сообщении ему заряда в 1 Кл.
- Емкостью 1Ф обладал бы уединенный шар, радиус которого был бы равен 13 радиусам Солнца.
- Емкость Земли 700 мкФ
- Если проводник не уединенный, то потенциалы складываются по правилу суперпозиции и емкость проводника меняется.
- Конденсаторы (condensare — сгущение).
Можно создать систему проводников, емкость которой не зависит от окружающих тел. Первые конденсаторы — лейденская банка (Мушенбрук, сер. XVII в.).
Конденсатор представляет собой систему из двух проводников, разделенных слоем диэлектрика, толщина которого мала по сравнению с размерами проводников. Проводники наз.
обкладками конденсатора.
Если заряды пластин конденсатора одинаковы по модулю и противоположны по знаку, то под зарядом конденсатора понимают абсолютное значение заряда одной из его обкладок.
Электроемкостью конденсатора называют отношение заряда конденсатора к разности потенциалов между обкладками: .
При подключении конденсатора к батарее аккумуляторов происходит поляризация диэлектрика внутри конденсатора и на обкладках появляютсязаряды — конденсатор заряжается. Электрические поля окружающих тел почти не проникают через металлические обкладки и не влияют на разность потенциалов между ними.
Пробой диэлектрика
Помните мы в данной статье уже говорили о том, что у каждого диэлектрика есть свой предел и что нельзя однозначно называть вещество диэлектриком и нужно рассматривать его в динамике. Так вот, давайте вернемся к этой теме и немного углубимся в нее. Знаете ли вы, что происходит при поляризации?
Дело в том, что при этом явлении начинается такое состояние, называемое стационарным или же квазистанционырным, если воздействие напряжения извне переменное. Такое состояние отличается от обычного тем, что значения поляризации могут очень долго держаться на одном уровне. Вместе с ними стабилизируется и электропроводность.
Если сразу же начать увеличивать напряженность в таком поле, то можно будет очень точно определить тот предел, при котором эта самая стабильность будет резко нарушаться. Сразу же увеличиться ток, электропроводность, а это уже прямой путь из диэлектрика в проводники. Действительно, после этого вещество уже нельзя охарактеризовать, как диэлектрик. Такой процесс перехода диэлектрика в проводники называется пробоем диэлектрика.
Когда мы поняли, что такое пробой, давайте теперь поймем, как можно легко определить, в какой момент пробой диэлектрика происходит
Как мы можем понять, временной порог пробоя может зависеть от температуры, агрегатного состояния вещества и многих других факторов, тут важно другое. Давайте разберем основные случаи пробоя, их всего лишь два, поэтому не пугайтесь:
- тепловые явления, при которых возрастающая электропроводность обуславливается тем, что диэлектрик очень быстро нагревается, из-за чего стационарным тепловое состояние уже быть не может
- электрические явления, которые происходят из-за увеличения количества свободных электронов и ионов. Это тоже происходит в двух случаях. Либо появление свободных зарядов обусловлено сбитием их другими движущимися зарядами, либо сбитием полем.
Где применяются диэлектрики и проводники
Материалы применяются во всех сферах деятельности человека, где используется электрический ток: в промышленности, сельском хозяйстве, приборостроении, электрических сетях и бытовых электроприборах.
Выбор проводника обусловлен его техническими характеристиками. Наименьшим удельным сопротивлением обладают изделия из серебра, золота, платины. Использование их ограничено космическими и военными целями из-за высокой себестоимости. Медь и алюминий проводят ток несколько хуже, но сравнительная дешевизна привела к их повсеместному применению в качестве проводов и кабельной продукции.
Чистые металлы без примесей лучше проводят ток, но в ряде случаев требуется использовать проводники с высоким удельным сопротивлением — для производства реостатов, электрических печей, электронагревательных приборов. Для этих целей используются сплавы никеля, меди, марганца (манганин, константан). Электропроводность вольфрама и молибдена в 3 раза ниже, чем у меди, но их свойства широко используются в производстве электроламп и радиоприборов.

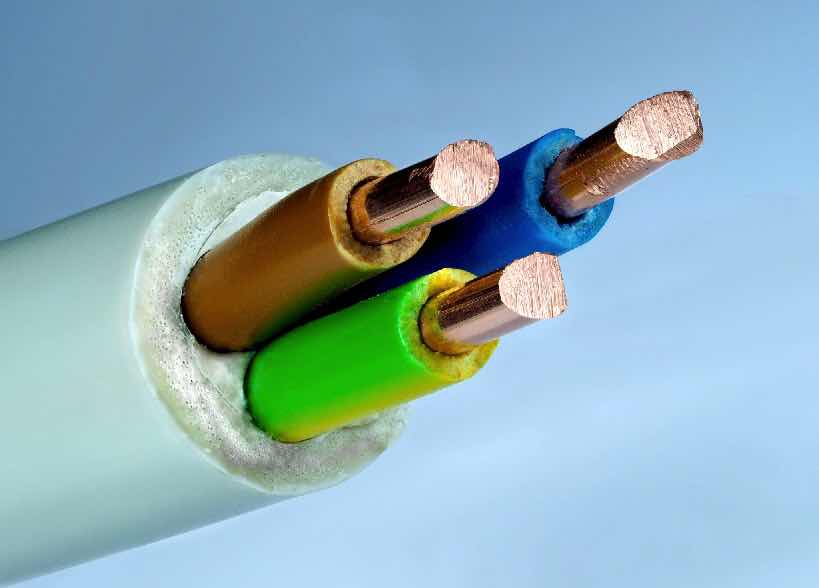

Твёрдые диэлектрики — материалы, обеспечивающие безопасность и бесперебойную работу токопроводящих элементов. Они используются в качестве электроизоляционного материала, не допуская утечки тока, изолируют проводники между собой, от корпуса прибора, от земли. Примером такого изделия являются диэлектрические перчатки, про которые написано в нашей статье.
Жидкие диэлектрики используют в конденсаторах, силовых кабелях, циркулирующих системах охлаждения турбогенераторов и высоковольтных масляных выключателей. Материалы применяют в качестве заливки и пропитки.
Газообразные изоляционные материалы. Воздух — естественный изолятор, одновременно обеспечивающий отвод тепла. Азот применяется в местах, где недопустимы окислительные процессы. Водород применяется в мощных генераторах с высокой теплоёмкостью.
Слаженная работа проводников и диэлектриков обеспечивает безопасную и стабильную работу оборудования и сетей электроснабжения. Выбор конкретного элемента для поставленной задачи зависит от физических свойств и технических параметров вещества.
Какая проводка лучше — сравнение медной и алюминиевой электропроводки
Что такое конденсатор, виды конденсаторов и их применение
Что такое электрическая ёмкость, в чём измеряется и от чего зависит
Какие существуют виды источников электрического тока?
Сила Лоренца и правило левой руки. Движение заряженных частиц в магнитном поле
Что такое нихромовая проволока, её свойства и область применения
Зависимость сопротивления проводника от частоты тока
При воздействии электрического тока индукция магнитного поля происходит внутри прямолинейного проводника и в окружающем его пространстве. Магнитные линии образуют концентрические окружности.
Распределение переменного тока по сечению
Что такое электрическое сопротивление
Если проводник с током условно разбить на несколько параллельных друг другу нитей тока, то можно установить, что, чем ближе токовая нить находится к оси проводника, тем больший замыкающийся внутри магнитный поток её охватывает. Индуктивность нити и индуктивное сопротивление находятся в пропорциональной зависимости от магнитного потока, с нею связанного.
В связи с этим в нитях с переменным током, находящихся внутри проводящего вещества, возникает большее индуктивное сопротивление, чем в нитях, находящихся снаружи. Образуется неравномерность тока по сечению, возрастающая от оси к поверхности проводника, чем и объясняется увеличение сопротивления проводников переменному току. Это явление называется поверхностным эффектом.
Из-за неравномерного распределения плотности тока происходит увеличение сопротивления проводника. При небольшой частоте в 50 Гц и малом сечении медного провода явление поверхностного эффекта почти незаметно. При значительном увеличении частоты и сечения проводника из железа это явление будет более активным.
Обратите внимание! Чем выше частота тока в цепи, тем ближе к поверхности проводника находятся электрические заряды, и тем больше возрастает его сопротивление
Поляризация диэлектрика
Итак, хотя, в целом вещество диэлектрика нейтрально, у полярных диэлектриков существует неравномерное распределение заряда по молекуле. Говорят, что молекула обладает электрическим дипольным моментом. Эта особенность и играет важнейшую роль при взаимодействии диэлектрика с внешним электрическим полем.
Под действием напряженности электростатического поля в диэлектрике полярные молекулы немного изменяют свое пространственное расположение, ориентируясь по внешнему полю. В результате общий положительный заряд молекул оказывается ближе к одной стороне тела, а общий отрицательный – ближе к другой. В теле появляется дипольный момент. Данный процесс называется поляризацией.
В неполярных диэлектриках поляризация также происходит, но в гораздо меньших размерах за счет изменения формы электронных облаков.
Теперь можно ответить на вопрос, почему мелкие кусочки бумаги притягиваются к расческе. Они поляризуются. Под действием поля расчески на ближнем конце кусочка бумаги появляется притягивающийся заряд, Одновременно, на дальнем конце появляется такой же отталкивающийся заряд. Поскольку сила притяжения на более близком расстоянии превышает силу отталкивания на большем, равнодействующая притягивает кусочек к расческе.
Что мы узнали?
При внесении диэлектрика в электростатическое поле происходит поляризация – молекулы немного меняют свое положение, в результате чего, распределение положительного и отрицательного заряда в теле становится неравномерным, у тела появляется дипольный момент.
Электрическое поле не может создать ток внутри диэлектрика, потому что…
- в диэлектрике мало носителей заряда
- диэлектриков не существует
- у диэлектриков большая масса
- диэлектрик не взаимодействует с электрическим полем
Диэлектрики
Это такие вещества, в которых нет свободных зарядов. Заряженные частицы не могут двигаться по всему объему тела. Они способны только смещаться на небольшие расстояния относительно своих равновесных состояний. Не проводят электрический ток.
Диэлектрики бывают: полярными, неполярными, кристаллическими.
У полярных диэлектриков молекула такая, что ее ядро и электроны находятся друг от друга на некотором расстоянии, то есть сдвинуты положительный и отрицательный центры. Поэтому молекулу называют электрическим диполем. К полярным диэлектрикам относятся дистиллированная вода, спирт.
У неполярных диэлектриков молекула симметричная. Вещества: парафин, бензол, азот и др.
К кристаллическим диэлектрикам относятся такие вещества, у которых кристаллическую решетку можно рассматривать как две подрешетки — с положительными и отрицательными ионами.
§ 5. Проводники и диэлектрики в электрическом поле
Как нам уже известно, проводник представляет собой тело, которое содержит большое число свободных электронов, заряды которых компенсируются положительными зарядами ядер атомов. Если металлический проводник поместить в электрическое поле (рис. 12), то под влиянием сил поля свободные электроны проводника придут в движение в сторону, противоположную направлению сил поля. В результате этого на одной стороне проводника возникает избыточный отрицательный заряд, а на другой стороне проводника — избыточный положительный заряд.
Рис. 12. Проводник в электрическом поле
Разделение зарядов в проводнике под влиянием внешнего электрического поля называется электризацией через влияние, или электростатической индукцией, а заряды на проводнике — индуцированными зарядами.
Индуцированные заряды проводника создают добавочное электрическое поле, направление которого противоположно внешнему полю.
Результирующее электрическое поле внутри проводника уменьшается, а вместе с ним уменьшаются силы, действующие на перераспределение зарядов. Движение зарядов в проводнике прекратится, когда напряженность поля, вызванного индуцированными зарядами проводника εп, станет равной напряженности внешнего поля εвн, а результирующая напряженность поля внутри проводника будет равна нулю.
Как было указано выше, диэлектрик отличается от проводника отсутствием свободных электронов (точнее, весьма малым количеством свободных электронов). Электроны атомов диэлектрика прочно связаны с ядром атома.
Диэлектрик, внесенный в электрическое поле, так же как и проводник, электризуется через влияние. Однако между электризацией проводника и диэлектрика имеется существенная разница. Если в проводнике под влиянием сил электрического поля свободные электроны передвигаются по всему объему проводника, то в диэлектрике свободного перемещения электрических зарядов произойти не может. Но в пределах каждой молекулы диэлектрика возникает смещение положительного заряда вдоль направления электрического поля и отрицательного заряда в обратном направлении. В результате на поверхности диэлектрика возникнут электрические заряды.
Рассматриваемое явление называется поляризацией диэлектрика.
Различают диэлектрики двух классов. У диэлектриков первого класса молекула в нейтральном состоянии имеет положительный и отрицательный заряды, настолько близко расположенные один к другому, что действие их взаимно компенсируется. Под влиянием электрического поля положительные и отрицательные заряды в пределах молекулы несколько смещаются один относительно другого, образуя диполь* (рис. 13).
Рис. 13. Электрические заряды молекул диэлектрика: а — без внешнего поля, б — при наличии поля
У диэлектриков второго класса молекулы и в отсутствие электрического поля образуют диполи. Такие диэлектрики называются полярными. К ним относятся вода, аммиак, эфир, ацетон и т. д. У таких диэлектриков при отсутствии электрического поля диполи в пространстве расположены хаотически, и вследствие этого результирующее электрическое поле вокруг полярного диэлектрика равно нулю. Под действием внешнего электрического поля молекулы (а стало быть, и диполи) стремятся повернуться так, чтобы их оси совпали с направлением внешнего поля. С устранением электрического поля поляризация диэлектрика исчезает. Таким образом, поляризация представляет собой упругое смещение электрических зарядов в веществе диэлектрика.
При некоторой определенной величине напряженности электрического поля смещение зарядов достигает предельной величины, после чего происходит разрушение — пробой диэлектрика, в результате которого диэлектрик теряет свои изолирующие свойства и становится токопроводящим.
Напряженность электрического поля, при которой наступает пробой диэлектрика, называется пробивной напряженностью εпр. Напряженность поля, допускаемая при работе диэлектрика εдоп, должна быть меньше пробивной напряженности. Отношение
называется запасом прочности.
Приведем значения пробивной напряженности (в кв/мм) для некоторых диэлектриков:
Определение
Диэлектриком называют вещество или материал, которые при обычных условиях не проводят электрический ток. Объясняется это следующим образом — отсутствие в составе таких веществ или материалов свободных носителей тока, которые могли бы перемещаться под воздействием внешних магнитных или электрических полей.
Но несмотря на полное отсутствие проводимости, изоляторы способны взаимодействовать с электричеством. Само взаимодействие в физике называется поляризацией.
Поляризация — это процесс, который приводит к смещению зарядов материала, если на него воздействует какое-то электростатическое поле. Процессу свойственно образование собственного магнитного поля внутри вещества. Направленность этого поля прямо противоположна напряжённости внешнего электростатического поля.
Процесс поляризации известен всем и он достаточно прост. Всем мы помним опыт с пластиковой ручкой, кусочками бумаги и ткани. Если натереть пластик о шерстяную ткань, то за счет трения образуется слабый по величине ток, который начинает притягивать кусочек бумаги. Это притяжение и является взаимодействием с диэлектриком, которым в данном опыте выступает кусочек бумаги.
Характеристики и физические свойства материалов
Параметры проводников определяют область их применения. Основные физические характеристики:
- удельное электрическое сопротивление — характеризует способность вещества препятствовать прохождению электрического тока;
- температурный коэффициент сопротивления — величина, характеризующая изменение показателя в зависимости от температуры;
- теплопроводность — количество тепла, проходящее в единицу времени через слой материала;
- контактная разность потенциалов — происходит при соприкосновении двух разнородных металлов, применяется в термопарах для измерения температуры;
- временное сопротивление разрыву и относительное удлинение при растяжении — зависит от вида металла.
При охлаждении до критических температур удельное сопротивление проводника стремится к нулю. Это явление называется сверхпроводимостью.
Свойства, характеризующие проводник:
- электрические — сопротивление и электропроводимость;
- химические — взаимодействие с окружающей средой, антикоррозийность, способность соединения при помощи сварки или пайки;
- физические — плотность, температура плавления.
Особенность диэлектриков — противостоять воздействию электротока. Физические свойства электроизоляционных материалов:
- диэлектрическая проницаемость — способность изоляторов поляризоваться в электрическом поле;
- удельное объёмное сопротивление;
- электрическая прочность;
- тангенс угла диэлектрических потерь.
Изоляционные материалы характеризуются по следующим параметрам:
- электрические — величина пробивного напряжения, электрическая прочность;
- физические — термостойкость;
- химические — растворимость в агрессивных средствах, влагостойкость.
ПРИМЕРЫ ЗАДАНИЙ
Часть 1
1. Лёгкий незаряженный шарик из металлической фольги подвешен на тонкой шёлковой нити. При поднесении к шарику стержня с положительным электрическим зарядом (без прикосновения) шарик
1) отталкивается от стержня
2) не испытывает ни притяжения, ни отталкивания
3) на больших расстояниях притягивается к стержню, на малых расстояниях отталкивается
4) притягивается к стержню
2. К незаряженной лёгкой металлической гильзе, подвешенной на шёлковой нити, поднесли, не касаясь, положительно заряженную стеклянную палочку. На каком рисунке правильно показано поведение гильзы и распределение зарядов на ней?
3. К незаряженному электрометру поднесли положительно заряженную палочку. Какой заряд приобретут шар и стрелка электрометра?
1) шар и стрелка будут заряжены отрицательно
2) шар и стрелка будут заряжены положительно
3) на шаре будет избыточный положительный заряд, на стрелке — избыточный отрицательный заряд
4) на шаре будет избыточный отрицательный заряд, на стрелке — избыточный положительный заряд
4. К двум одинаковым заряженным шарикам, подвешенным на изолирующих нитях, подносят положительно заряженную стеклянную палочку. В результате положение шариков изменяется так, как показано на рисунке (пунктирными линиями указано первоначальное положение нитей). Это означает, что
1) оба шарика заряжены положительно
2) оба шарика заряжены отрицательно
3) первый шарик заряжен положительно, а второй отрицательно
4) первый шарик заряжен отрицательно, а второй положительно
5. К подвешенному на тонкой нити отрицательно заряженному шарику А поднесли, не касаясь, шарик Б. Шарик А отклонился, как показано на рисунке. Шарик Б
1) имеет отрицательный заряд
2) имеет положительный заряд
3) может быть не заряжен
4) может иметь как положительный, так и отрицательный заряд
6. К отрицательно заряженному электроскопу поднесли, не касаясь его, диэлектрическую палочку. При этом листочки электроскопа разошлись на заметно больший угол. Заряд палочки может быть
1) только положительным
2) только отрицательным
3) и положительным, и отрицательным
4) равным нулю
7. К незаряженному изолированному проводнику АБ приблизили изолированный отрицательно заряженный металлический шар. В результате листочки, подвешенные с двух сторон проводника, разошлись на некоторый угол (см. рисунок).
Распределение заряда в проводнике АБ правильно изображено на рисунке
8. На нити подвешен незаряженный металлический шарик. К нему снизу поднесли заряженную палочку. Изменится ли сила натяжения нити, и если да, то как?
1) не изменится
2) увеличится независимо от знака заряда палочки
3) уменьшится независимо от знака заряда палочки
4) увеличится или уменьшится в зависимости от знака заряда палочки
9. Из какого материала может быть сделан стержень, соединяющий электроскопы, изображённые на рисунке?
А. Сталь
Б. Стекло
1) только А
2) только Б
3) и А, и Б
4) ни А, ни Б
10. Два металлических шарика, укреплённых на изолирующей подставке, соединили металлическим стержнем. К правому шарику поднесли отрицательно заряженную палочку, затем убрали стержень и заряженную палочку. Какой заряд будет на правом и на левом шариках?
1) на правом шарике — положительный, на левом — отрицательный
2) на правом шарике — отрицательный, на левом — положительный
3) на нравом и на левом шариках — положительный
4) на правом и на левом шариках — отрицательный
11. Из перечня приведённых ниже высказываний выберите два правильных и запишите их номера в таблицу.
1) Вокруг электрического заряда существует электрическое поле.
2) В диэлектрике, помещенном в электрическое поле, происходит перераспределение зарядов.
3) Электрическое поле невидимо и не может быть обнаружено.
4) При электризации через влияние в проводнике происходит перераспределение зарядов.
5) Диэлектрику можно сообщить электрический заряд, поместив его в электрическое поле.
12. Электрометр с шариком на его конце помещён в поле отрицательного заряда. При этом его стрелка отклонилась на некоторый угол. Как при этом изменилось количество заряженных частиц электрометре? Установите соответствие между физическими величинами и их возможными изменениями при этом. Запишите в таблицу выбранные цифры под соответствующими буквами. Цифры в ответе могут повторяться.
ФИЗИЧЕСКАЯ ВЕЛИЧИНА
A) количество протонов на шарике
Б) количество электронов на шарике
B) количество электронов на стрелке
ХАРАКТЕР ИЗМЕНЕНИЯ
1) увеличилась
2) уменьшилась
3) не изменилась
Вектор поляризации. Его связь с поверхностной плотностью связанных зарядов
⇐ ПредыдущаяСтр 26 из 42Следующая ⇒
Вектор поляризации. | |||||
Количественное | описание | производится | с | помощью | вектора |
поляризации. | Когда внешнего поля нет, суммарный дипольный момент |
равен нулю (исключение составляют сегнетоэлектрики, электреты). Под влиянием внешнего электрического поля возникает поляризация, которую характеризуем дипольным моментом единицы объема — вектором
поляризации P : | | ||||||||||
p | |||||||||||
V | |||||||||||
P | (2.2.1) | ||||||||||
V | |||||||||||
| | ||||||||||
Здесь | p дипольный | момент | молекулы. | Размерность | вектора | поляризации | равна | P | q | , | которая |
| L2 | |
совпадает с размерностью напряженности электрического поля.
Естественно, что вектор поляризации зависит от внешнего поля, как и наведенный поляризационный заряд (связанный). Поляризация приводит к появлению индукционного связанного заряда на поверхности, а иногда и в объеме. Вектор поляризации зависит от связанного заряда.
Связь между вектором поляризации и поверхностной плотностью заряда.
Рассмотрим диэлектрик, имеющий форму косого параллелепипеда, и поместим его в однородное электрическое поле E (рис. 2.4). На боковых гранях появятся поляризационные заряды с плотностью ’.
Если S — площадь боковой грани, то диэлектрик приобретает дипольный момент, равный ’ Sl , где l -вектор длины параллелепипеда, направленный вдоль электрического поля или, что то же, от отрицательных зарядов к положительным.
Тогда вектор поляризации равен:
P S l | (2.2.2) | ||||
V | |||||
Здесь объем параллелепипеда определяется как | |||||
S – | + | ||||
E | V SlCos, который можно выразить через | ||||
n | – | S + | скалярное произведение | вектора | нормали к |
– | E | + | | боковой грани и вектора l | |
V S l ,n | (2.2.3) | ||||
– | + | n | | | |
Умножим (2.2.2) скалярно на вектор нормали и, | |||||
l | воспользовавшись (2.2.3), получим: | ||||
S | |||||
Рис. 2.4. | Pn | l ,n | | (2.2.4) | |
V |
Итак, получаем связь между поверхностной плотностью поляризационного заряда и нормальной
составляющей вектора поляризации Pn: | |
Pn Pn | (2.2.5) |
Это соотношение справедливо как для положительного, так и отрицательного зарядов. Отметим, что можно интерпретировать уравнение (2.2.5) следующим образом: связанный заряд на поверхности появляется при включении внешнего поля как заряд проходящий (смещаемый) изнутри объема через его поверхность.
Разновидности диэлектриков
Изоляционные материалы имеют свойство к поляризации и обратному воздействию на электростатические поля. Но эти свойства не могут быть одинаковыми для всех материалов. Они зависят от разновидности самих материалов, которые подразделяются на:
- Сегнетоэлектрики. К этому типу относятся кристаллические вещества. Им свойственна высокая поляризация, которая увеличивается при возрастании температуры вещества. Кроме того такие кристаллы способны сохранять некоторую часть предыдущего заряда за счет того, что сегнетоэлектрики зависимы от внешнего воздействующего поля. К ним применимо понятие диэлектрического гистерезиса.
- Пьезоэлектрики. К ним также относятся кристаллические материалы. Основной особенностью является возникновение тока при механическом воздействии на материал или деформации его структуры.
- Пироэлектрики. Являются одной из разновидностей пьезоэлектриков. Отличительная особенность таких материалов заключается в возникновении поляризации при изменении температуры внешней поверхности. Такие вещества способны вырабатывать ток как при росте температуры, так и при ее снижении.
Свойства кристаллических диэлектриков сильно отличаются от свойств изоляторов из органических, неорганических веществ, используемых в повседневной жизни. Такие материалы применяются в чувствительных датчиках СВЧ, различных радиодеталях и генераторах тока.
Как не путать проводники и диэлектрики
До этого мы с вами очень подробно рассмотрели диэлектрики, узнали, как они работают, как устроены внутри. Теперь же давайте узнаем, как они используются в реальной жизни и как не спутать их с проводниками.
Где применяются диэлектрики
Диэлектрики применяются во многих сферах жизни, а именно в тех, где нужен электрический ток.
Особенно активно их используют в сельском хозяйстве, промышленности и приборостроении.
Твердые диэлектрики
Диэлектрики бывают разные. Например, твердые диэлектрики могут обеспечивать безопасность приборов, работающий на электричестве. Они являются хорошими изоляторами тока, а значит очень сильно влияют на долговечность этих приборов. Одним из примеров можно назвать диэлектрические перчатки.
Жидкие диэлектрики
А вот диэлектрики жидкие нужны немного для другого. Они то используются в конденсаторах, кабелях, системах охлаждения с циркуляцией воздуха и во многих других приборах.
Газообразные диэлектрики
Также существуют и газообразные диэлектрики, хоть они и не так популярны в наши дни. Эти диэлектрики создала сама природа. Например, водород используется для мощных генераторов, у которых просто запредельная теплоемкость, а вот азот помогает по максимуму сократить окислительные процессы. Самым же простым примером газообразного диэлектрика мы считаем воздух. Да-да, это тоже диэлектрик, причем еще и тепло может отводить.
