Что делать по окончанию работ компрессора

Инструкция по охране труда при выполнении работ на компрессорных установках

Инструкция по охране труда при выполнении работ с компрессорными установками Вашему вниманию.

Глава 1
ОБЩИЕ ТРЕБОВАНИЯ ПО ОХРАНЕ ТРУДА

1. К выполнению работ на компрессорных установках допускаются лица не моложе 18 лет, прошедшие в установленном порядке обучение, инструктаж, стажировку и проверку знаний по вопросам охраны труда (далее — работники).
2. Работник обязан:
2.1. соблюдать требования настоящей Инструкции;
2.2. знать конструкцию и соблюдать требования технической эксплуатации компрессорных установок;
2.3. соблюдать правила поведения на территории организации, в производственных, вспомогательных и бытовых помещениях, режим труда и отдыха, трудовую дисциплину (отдыхать и курить допускается только в специально оборудованных для этого местах); Не допускается производить работы, находясь в состоянии алкогольного, наркотического или токсического опьянения, а также распивать спиртные напитки, употреблять наркотические средства или токсические вещества в рабочее время или по месту работы;
2.4. правильно применять средства индивидуальной защиты в соответствии с условиями и характером выполняемой работы, а в случае их отсутствия или неисправности уведомить об этом руководителя работ;
2.5. выполнять требования охраны труда, пожарной безопасности, знать сигналы оповещения о пожаре, порядок действий при пожаре, места расположения средств пожаротушения и уметь пользоваться ими;
2.6. знать приемы и уметь оказывать первую (доврачебную) помощь потерпевшим при несчастных случаях на производстве;
2.7. извещать руководителя работ о любой ситуации, угрожающей жизни и здоровью людей, каждом несчастном случае, происшедшем на производстве, замеченных неисправностях оборудования, инструмента и средств защиты или об их отсутствии и до их устранения к работе не приступать, об ухудшении состояния своего здоровья, в т.ч. о проявлении признаков острого заболевания;
2.8. знать и соблюдать правила личной гигиены и производственной санитарии.
3. Не допускается производить работы, находясь в состоянии алкогольного опьянения либо в состоянии, вызванном употреблением наркотических средств, психотропных или токсичных веществ, а также распивать спиртные напитки, употреблять наркотические средства, психотропные или токсические вещества на рабочем месте или в рабочее время.
4. В процессе работы на компрессорных установках на работника возможно воздействие следующих вредных и (или) опасных производственных факторов:

• повышенный уровень шума на рабочем месте;
• повышенный уровень вибрации на рабочем месте;
• повышенная или пониженная температура воздуха рабочей зоны, а также поверхностей оборудования, материалов;
• повышенная или пониженная влажность воздуха;
• повышенная запыленность воздуха рабочей зоны;
• недостаточная освещенность рабочей зоны;
• нервно-психические перегрузки в результате монотонности труда;
• сжатый воздух.

В зависимости от условий труда, в которых применяется компрессор, на работников могут воздействовать также другие вредные и (или) опасные производственные факторы.
5. При работе на компрессорных установках работнику, кроме средств индивидуальной защиты, предусмотренных типовыми отраслевыми нормами для соответствующей профессии или должности, должны бесплатно выдаваться со сроком носки до износа для защиты:
глаз от воздействия пыли, твердых частиц и т.п. — защитные очки или лицевой щиток;
органа слуха от воздействия шума — наушники или вкладыши противошумные;
органов дыхания от воздействия пыли, дыма, паров и газов — респиратор или противогаз;
рук от воздействия вибрации — виброизолирующие рукавицы или перчатки.
6. За невыполнение требований настоящей Инструкции работники несут ответственность в соответствии с законодательством.

Глава 2
ТРЕБОВАНИЯ ПО ОХРАНЕ ТРУДА ПЕРЕД НАЧАЛОМ РАБОТЫ

7. Перед началом работы работник должен надеть и привести в порядок спецодежду и спецобувь: застегнуть обшлага рукавов, заправить одежду так, чтобы не было развевающихся концов, и застегнуть ее на все пуговицы, волосы подобрать под головной убор.
8. Перед пуском компрессора работник обязан:
8.1. осмотреть установку, убедиться в ее исправности, проверить систему смазки и охлаждения и произвести пуск в соответствии с инструкцией;
8.2. проверить надежность ограждений всех движущихся и вращающихся частей компрессора.
9. Обнаруженные нарушения требований по охране труда должны быть устранены до начала работ, при невозможности сделать это работник обязан сообщить о недостатках в обеспечении охраны труда руководителю работ и до их устранения к работе не приступать.

Глава 3
ТРЕБОВАНИЯ ПО ОХРАНЕ ТРУДА ПРИ ВЫПОЛНЕНИИ РАБОТЫ

10. Во время работы работник обязан:
10.1. выполнять только ту работу, которая ему поручена, безопасные способы и приемы выполнения которой ему известны (при необходимости следует обратиться к руководителю работ за разъяснением);
10.2. пользоваться только тем инструментом, приспособлениями и оборудованием, работе с которыми он обучен;
10.3. поддерживать чистоту на рабочем месте, своевременно удалять с рабочего места рассыпанные (разлитые) вещества, предметы, материалы;
10.4. не загромождать рабочее место, проходы и проезды;
10.5. при совместной работе согласовывать свои действия с действиями других работников;
10.6. следить за смазкой и нагревом подшипников и не допускать их перегрева выше установленной температуры;
10.7. следить за сохранностью пломб на предохранительных клапанах и манометрах.
11. Не допускается смазывать движущиеся части компрессора, производить ремонт и чистку компрессора на ходу.
12. Ремонт компрессора и трубопроводов должен производиться только после того, как давление в них будет равно нулю. В отсутствии давления следует убедиться не только по манометру, но и путем открытия индикаторных краников. Вскрытие частей должно производиться постепенным и одновременным ослаблением всех болтов и гаек.
13. Для трущихся частей компрессора следует применять только смазку, соответствующую техническим условиям.
14. При работе компрессорных установок работник должен следить, чтобы давление воздуха не поднималось выше установленного.
15. В случае произвольного повышения давления воздуха выше установленного (отмеченного на манометре красной чертой) необходимо немедленно остановить компрессор, выяснить причину повышения давления и доложить об этом непосредственному начальнику.
16. Производить проверку и продувку предохранительных клапанов необходимо не реже одного раза в смену.
17. При ремонте и осмотрах разрешается применять только исправный инструмент, гаечные ключи должны соответствовать размеру гаек, запрещается применять прокладки, контрключи и удлинять ключи трубами.
18. Нельзя оставлять инструмент и другие предметы на компрессоре и вспомогательных устройствах.
19. Во время работы компрессорной установки необходимо контролировать:
19.1. давление и температуру сжатого воздуха;
19.2. давление и температуру масла в системе смазки;
19.3. показания приборов через установленные Инструкцией промежутки времени, но не реже чем через 2 часа, записывать их в журнал учета работы компрессора.

Глава 4
ТРЕБОВАНИЯ ПО ОХРАНЕ ТРУДА ПО ОКОНЧАНИИ РАБОТЫ

20. По окончании работы работник обязан:
20.1. отключить (остановить) оборудование, приспособления, машины, механизмы и аппаратуру. Очистить и при необходимости смазать;
20.2. привести в порядок рабочее место и территорию вокруг него;
20.3. очистить спецодежду и другие средства индивидуальной защиты и убрать их в отведенные для хранения места;
20.4. сообщить непосредственному руководителю обо всех недостатках, влияющих на безопасность труда, выявленных во время работы и принятых мерах по их устранению.
21. По завершении всех работ следует вымыть руки и лицо теплой водой с мылом или аналогичными по действию смывающими средствами (не допускается применять для мытья не предназначенные для этого вещества), при возможности принять душ.

20. По окончании работы работник обязан выключить компрессор.
21. Убрать инструменты и приспособления в отведенные для них места. Использованную ветошь,убрать в металлический ящик с плотной крышкой.
22. Тщательно убрать рабочее место и сообщить непосредственному начальнику о недостатках, выявленных во время работы.
23. По завершении всех работ следует вымыть руки и лицо теплой водой с мылом или аналогичными по действию смывающими средствами (не допускается применять для мытья не предназначенные для этого вещества), при возможности принять душ.

Глава 5
ТРЕБОВАНИЯ ПО ОХРАНЕ ТРУДА В АВАРИЙНЫХ СИТУАЦИЯХ

22. В случае возникновения аварийной ситуации следует:
22.1. немедленно отключить источник, вызвавший аварийную ситуацию, отключить подачу воздуха из магистрали (выключить компрессор);
22.2. прекратить все работы, не связанные с ликвидацией аварии;
22.3. принять меры по оказанию первой (доврачебной) помощи (если есть потерпевшие);
22.4. принять меры по предотвращению развития аварийной ситуации и воздействия травмирующих факторов на других лиц;
22.5. обеспечить вывод людей из опасной зоны, если есть опасность для их здоровья и жизни;
22.6. о случившемся сообщить руководителю работ.
Работу можно возобновить только после устранения причин, приведших к аварийной ситуации.
23. При пожаре следует вызвать подразделение по чрезвычайным ситуациям, сообщить о происшедшем руководителю работ, принять меры по тушению пожара имеющимися средствами пожаротушения. Применение воды и пенных огнетушителей для тушения находящегося под напряжением электрооборудования недопустимо. Для этих целей используются углекислотные и порошковые огнетушители.
24. При несчастном случае на производстве необходимо:
24.1. быстро принять меры по предотвращению воздействия на потерпевшего травмирующих факторов, оказанию потерпевшему первой (доврачебной) помощи, вызову на место происшествия медицинских работников или доставке потерпевшего в организацию здравоохранения;
24.2. сообщить о происшествии руководителю работ;
24.3. обеспечить до начала расследования сохранность обстановки на месте происшествия, а если это невозможно (существует угроза жизни и здоровью окружающих, остановки непрерывного производства) — зафиксировать обстановку путем составления схемы, протокола, фотографирования или иным методом.
25. Во всех случаях травмы или внезапного заболевания необходимо вызвать на место происшествия медицинских работников, при невозможности — доставить потерпевшего в ближайшую организацию здравоохранения.

Примечание. Данная инструкция носит рекомендательный характер, поэтому при ее применении надлежит учитывать специфику деятельности организации.

Инструкция по разборке компрессора от холодильника без болгарки

Если двигатель нерабочий, а его мощность относительно низкая, то ремонтировать его нет смысла. Устройство состоит из черного металла (корпус, составляющие редукторов) и меди (обмотка мотора, трубки). Средний вес составляет от 5 до 10 килограмм, при этом вес дорогостоящей меди может достигать 1,5 килограмма.

Разборка без использования шлифмашины

Для того чтобы отделить черный металл от меди, необходимо сперва разобрать компрессор. Разберемся как можно разобрать устройство без использования угловой шлифмашины (болгарки), ведь болгарка – это относительно грязный инструмент, на рабочем месте будет много пыли, искр, шума, залитого внутрь масла (режущий диск будет разбрызгивать материалы вокруг себя).

К сожалению, корпус является монолитным металлическим изделием, содержащим ряд сварных швов, созданных при помощи автоматической сварки.

Компрессор является монолитным устройством

Поэтому, избежать болгарки можно только при помощи ножовки по металлу. Толщина металла может составлять более 3 миллиметров. Что касается ротора и статора, то болгарка не требуется, применять ее на всех этапах разборки не следует.

Алгоритм действий

В районе сварки нужно сделать надрез, слить масло и «пройтись» вдоль всего шва.

Надрез должен быть небольшим дабы избежать разбрызгивания. Через малое отверстие масло должно вытекать медленно.

Разрезать следует осторожно, без спешки; если работаете ножовкой, следует следить за остротой пилы (лучше запастись запасными полотнами). Под срезанной шапкой наблюдаются обмотки мотора. После распаковки корпуса можно обнаружить причины неисправности устройства. В нашем случае причиной является перегоревшая обмотка:

Перегоревшая, спаянная обмотка – самая часта причина выхода из строя

Итоги

При неисправности в холодильнике не стоит паниковать. Можно обратиться на сайт компании Доктор Холод. Попробуйте сами выявить причину, проведя пошаговую тщательную диагностику. Возможно, проблема не так серьезна. Заменить температурный датчик сможет дилетант. Ознакомившись с фото и видео работ по ремонту компрессора холодильника своими руками, вы поймете, что нет ничего невозможного.

Вооружившись инструментом, соблюдая меры безопасности, собственноручно произведете дорогостоящий ремонт, значительно сэкономите семейный бюджет. Ваш холодильный аппарат вознаградит вас за старание долгой работой, сохраняя свежесть и красивый внешний вид продуктов.

Если все-таки возникли проблемы, обратитесь в Доктор Холод. Вам с удовольствием помогут.

Способы разобрать компрессор

Существует два способа разборки: выбивание и разрезание задней шапки. Тонкостенные модели очень легко выходят из корпуса при выбивании, более старые модели выбить практически невозможно. Если все масло было предварительно слито, то можно сразу приступить к распиливанию, не выполняя пробных разрезов. Ножовкой по металлу срезаем «заднюю шапку».

Верхняя «шапка» компрессора держится на трубках

Одна трубка не позволит шапке выйти из корпуса, ее достаточно перерезать ножовкой. После разборки можно увидеть весь мотор изнутри.

Вид устройства изнутри

Видны винты, раскрутив которые, можно освободить весь механизм и вывести его из корпуса.

Мотор фиксируется к корпусу винтами

Без срезания концов компрессора, разобрать его невозможно, так как все компрессоры изготавливаются в виде монолитной конструкции. Обе стороны оболочки заварены, а винты, способные решить проблему располагаются под слоем толстого металла и сварными швами.

После выкручивания опорных болтов обнаруживается двигатель, редуктор, статор и ротор. Чтобы снять медные обмотки и сердечники не следует использовать болгарку и разрезать оболочку изнутри. Все держится на винтах и легко поддается разборке.

Признаки проблем

Признаки некорректной работы системы циркуляции фреона в холодильном оборудовании заключаются в первую очередь в постоянном нарушении режима температур. Техника функционирует циклически, а запуск/остановка зависят от температуры в отделениях. Реле и датчики посылают команды на включение/отключение компрессора, однако при слабой производительности холода меньше, чем нужно для отключения реле.

Поиск поломки происходит последовательно. Когда компрессор функционирует безостановочно, то область поиска неполадки существенно сужается. Однако это далеко не всегда говорит о том, что поломка именно в этой части. Сильный холод, когда продукты перемораживаются, свидетельствует о проблемах в цепи управления техники и определении температурного режима.

При поломке компрессора можно заметить:

· сильное перегревание двигателя;

· интенсивную вибрацию, шум, скрежет, стук;

· чрезмерный гул двигателя;

· образование на полу лужи масла.

Такие сигналы говорят о том, что в компрессорном моторе произошли неполадки. Но из-за того, что в блоке два устройства, нужно различать их проблемы. Этим занимается мастер сервисного центра, который знает все нюансы устройства холодильника.

Что делать после разборки

Проволоку не следует вырезать с двигателя. Сначала следует отрезать контакты от проводов, затем разобрать пластины статора, извлечь ротор из статора и размотать проволоку. Чтобы избавиться от припаянных контактов необходимо пользоваться плоскогубцами и пинцетом; не следует пытаться силой выдавить ротор, так это приведет к спутыванию проводов и усложнит процесс размотки проволоки.

Медь является одним из лучших проводников электричества, поэтому широко применяется в бытовой технике, производстве кабелей, труб.

Если в хозяйстве имеется вышедшая из строя техника, не стоит спешить выбрасывать ее на свалку, в некоторых деталях можно найти большое количество меди, а ее цена на рынке скупки металлолома варьируется в пределах 300 рублей за килограмм, в зависимости от категории.

Если учесть, что пунктов приема металлолома сейчас большое множество и часто они располагаются в жилых кварталах, а транспортные расходы будут невелики или отсутствовать вовсе, то почему не сдать медь и прочий металл и получить дополнительный доход.

Частые неполадки

Знатоки со стажем по разборке холодильников выяснили, какие поломки самые частые. Воспользовавшись этим списком, отремонтировать оборудование станет намного проще. Перечень типичных неисправностей:

• накопление конденсата снизу оборудования;
• из двигателя исходит запах гари;
• датчик неточно показывает температуру;
• мигание индикатора или лампочки;
• стуки и скрипы в двигателе;
• прибор мгновенно выключается после подключения к сети;
• чрезмерное или слабое охлаждение содержимого в холодильнике;
• на тыльной стороне появляется снежная шапка;
• агрегат вообще не охлаждает продукты;
• неплотное закрывание двери;
• плата управления не проводит ток.

Легкие неполадки устраняют самостоятельно. А замену сгоревшей электрической платы и пайку контактов делает только специалист.

Медь в холодильниках

Компрессор СК 140 содержит около 30% меди

Часто старые холодильники сдают в пункты приема общим весом как черный металл. Однако если не торопиться, вооружиться болгаркой, то можно извлечь из старой техники намного больше выгоды.

Цена черного металла будет намного ниже чем цветных, а в холодильнике присутствует и медь, и алюминий. Что важно знать? Единственная деталь, содержащая медь – компрессор.

Он необходим для сжатия паров хладагента и их дальнейшего перемещения в конденсатор. В конструкции компрессора в значительных объемах присутствует медь. Но для того чтобы ее извлечь необходимо сначала снять эту деталь с корпуса холодильника. Она располагается по задней стенке и представляет собой стальной корпус, в который помещены статор, ротор, подшипники, пружины, мотор, поршень, змеевидная трубка, медная проволока.

Медная трубка в старых холодильником из меди

На вопрос сколько меди в компрессоре от холодильника, можно точно ответить, зная модель техники и год выпуска, но в среднем ее может содержаться от 700 до 1200 граммов.

Сняв компрессор с холодильника его необходимо распилить, можно это сделать ножовкой, но поскольку сталь, используемая для корпуса, имеет довольно большую толщину, то этот процесс займет много времени и сил. Лучше в данном случае использовать болгарку. Разрез необходимо делать по шву спайки, так можно аккуратно вынуть содержимое.

Можно не стараться ничего не повредить, ведь в данном случае интерес представляет только медь, и сделать срез с противоположной стороны, получится цилиндр, из которого легко достать содержимое, а именно медную проволоку.

Сколько меди в большом компрессоре от холодильника?

Выполняя эти работы нужно обеспечить себе безопасные условия:

• надеть защитные рукавицы;
• маску или очки;
• осуществлять резку лучше на улице;
• не использовать болгарку без опыта работы.

Необходимые инструменты

Для того чтобы самому заменить компрессор, потребуются такие инструменты и приспособления:

• клещи для обрезки медных трубок;
• кусачки для обрезки капиллярного канала;
• комплект гаечных ключей для снятия болтов крепления;
• набор отверток с плоским или крестообразным жалом;
• комплект 6-гранных ключей;
• плоскогубцы;
• заправочная станция для нагнетания хладагента;
• газовая горелка для пайки трубок;
• тестовый прибор;
• металлические экраны для защиты пластиковых деталей от пламени горелки;
• соединительные муфты для трубок.

Дополнительно понадобится баллон с газом, пригодным для заправки холодильной установки. Для проверки работоспособности оборудования используется цифровой термометр. Поскольку в контуре охлаждения могут быть трещины, через которые уходит хладагент, то необходим электронный прибор для обнаружения поврежденных участков. Набор инструментов для замены помпы холодильника по стоимости превосходит цену самой установки, поэтому рекомендуется вызвать специалиста. Найти мастера, смотреть отзывы и предложить заказ можно в домовой службе.

Стоит ли добывать медь из бытовой техники?

На вопрос о целесообразности сдачи медного лома можно ответить однозначно – да, это довольно прибыльно и, к тому же, экономит природные ресурсы. Второй довод можешь показаться незначительным, но если задуматься, то все природные ископаемые являются исчерпаемыми, и меди в земных недрах, по экспертным оценкам осталось 5 миллиардов тонн, это в сравнении с другими металлами совсем немного.

Есть ли медь в деталях холодильника?

К тому же медь не содержится в чистом виде, руды имеют большой процент примесей и пустой породы – от 70 до 95%. В настоящее время технологии позволяют разрабатывать месторождения, содержащие и 0,5% меди. При обогащении такой руды затрачивается большое количество энергии, карьеры и подземные шахты пагубно влияют на экологию. Именно поэтому так развита отрасль вторичной переработки металла, в том числе и меди.

Если рассматривать выгоду от сдачи металлолома в денежном эквиваленте, то за каждый килограмм черного металла можно получить около 6 рублей, в стандартном старом холодильнике около 60 — 80 кг. Есть и двухкамерные модели, весом 100 кг, таким образом, можно заработать до 500 рублей, но если разобрать холодильник и изъять медь из компрессора, то можно еще прибавить цене 300 рублей.

Если морозильные камеры выполнены из алюминия, то это еще около двух килограмм или 200 рублей. Итого, можно заработать 1000 рублей, если приложить минимальные усилия.

Диагностика

При диагностике неисправности вашего холодильника следует обратить внимание на температуру холодильной камеры. Если она повышена, или камера совсем разморожена, возможно, вышла из строя компрессорная установка. Неважно, Минск у вас или Атлант, этот узел устроен одинаково. Он находится внизу холодильника, герметично упакованный в масляный кожух. Если мотор при срабатывании реле молчит, возможно, компрессор не работает из-за поломки мотора, и нужна его замена.

Перед тем как приступить к ремонту установки с предполагаемой заменой вакуумного мотора своими руками, запаситесь мультиметром для проверки тока и сопротивления. Если имеет место обычный обрыв кабеля, сложный ремонт не потребуется. Замена кабеля – банальная процедура. Мультиметр прикладывается к контакту и корпусу, на котором предварительно счищается краска. Прибор не должен реагировать. В противном случае ремонт своими руками становится небезопасен.

Далее можно приступать к работе с мотором и пусковым реле. Мультиметр прислоняется к контактам, ток должен быть равен 1.3 ампера, а мощность двигателя 140 Вт. Посмотрите на фото, как правильно прикладывается мультиметр.

Для определения частей, подлежащих замене, нужно потрогать конденсатор, он должен быть горячим. Если вытек хладагент, агрегат будет комнатной температуры. Возможно, произошла поломка терморегулятора, холодильник нуждается в его замене. Ремонт – дело не быстрое, запаситесь терпением.

Поломка мотора происходит достаточно редко, по статистике – в 20% случаев. Ремонт мотора компрессора холодильника лучше доверить специалисту. В ремонте компрессора холодильника уделите внимание проверке таких важных элементов, как термодатчик и реле. Если они не повреждены, значит, в ремонте нуждается сам компрессор.

Момент затяжки головки компрессора

Краткое описание работы воздушного компрессора
Зубчатое колесо компрессора приводится от шестерни механизма газораспределения двигателя. Блок цилиндров компрессора имеет воздушное охлаждение с наружными ребрами, головка цилиндров охлаждается тосолом, рубашка охлаждения головки цилиндров объединена с системой охлаждения двигателя. Смазка компрессора производится от системы смазки двигателя. Смазка коленчатого вала компрессора принудительная, под давлением. Остальные поверхности трения и подшипники смазываются разбрызгиванием.

Автомобильный компрессор с системой отключания имеет два режима: рабочий цикл и режим холостой работы

Рабочий цикл компрессора

При движении поршня вниз лепестковый обратный клапан 2 открывается под действием возникающего разрежения. По открытому впускному каналу воздух поступает в цилиндр.

При движении поршня вверх впускной клапан 2, под действием давления в цилиндре, закрывается. Воздух выходит по каналу 3, через выпускной клапан 4 и поступает к потребителям.

Режим холостой работы компрессора

Когда давление в системе достигает нормы, компрессор отключается путем подачи воздуха к поршню 5(делая компрессор более экономичным Система энергосбережения ESS). Поршень 5 сдвигается вперёд и открывает впускной клапан. Пространство над поршнем компрессора и приёмная камера 6 над цилиндром компрессора соеденяются. Одновременно перекрывается канал 3 и воздух не может поступать в систему.

При движении поршня вверх воздух, находящийся в цилиндре и в приёмной камере, сжимается. Сжатый воздух оказывает давление на днище поршня при его движении вниз. Таким образом, происходит рекуперация энергии, затраченной на сжатие воздуха.

Разборка воздушного компрессора

1. Отверните болты крепления головки цилиндров (6 шт. по краям)
2. Снимите головку компрессора
3. Снимите впускную заслонку 1, рычаги 2
4. Снимите прокладку 10
5. Отверните разъём трубки отключения компрессора на одном её конце и снимите стопорное кольцо на другом (для старых компрессоров). Для новых нужно открутить гайку.
6. Выньте штифты 4 из плунжеров 3
7. Выньте плунжеры 3 и пружины 5.

Мойка и дефектовка деталей компрессора

• Тщательно очистите следы нагара
• Убедитесь в чистоте привалочных плоскостей головки цилиндров
• Убедитесь в отсутствии выработки в блоке в местах передвижения штифта 6

Устройство двухпоршневого компрессора KNORR и моменты затяжки болтовых соединений

Сборка воздушного компрессора

1. Вставьте пружины 5 и плунжеры 3
2. Вставьте штифты 4 в плунжеры
3. Установите новую прокладку 10
4. Установите штифты 6, рычаги 2 и впускные заслонки 1
5. При помощи большой отвёртки протолкните поршни 3 и проверьте плавность перемещения впускных заслонок
6. Установите головку цилиндров 7 с корпусом клапанов 9

Установка и момент затяжки приводной шестерни компрессора.

Устанавливая приводную шестерню на вал компрессора необходимо обе сопрягаемые поверхности тщательно обезжирить. Затяжка производится в четыре этапа:

• 1 — этап затяжка болта 90Nm;
• 2 — этап отпускаем болт крепления шестерни;
• 3 — этап затяжка болта моментом 90Nm;
• 4 — этап доворот на 60°

Некоторые тонкости.
При монтаже головки компрессора на автомобиле Скания из-за его наклона иногда под прокладку 10 попадает впускная заслонка 1 в результате чего компрессор не отключается. Что бы избежать такой неисправности достаточно перед установкой заслонки 1 на её поверхность нанести каплю супер клея. Тоже самое сделать и для прокладки 10.

Устанавливая компрессор на автомобиль проследите чтобы на блоке двигателя Скания были на своем месте все три шпильки крепления компрессора, Так легче его устанавить. Шпильки послужат направляющими. Кроме этого проверните шестерню компрессора так чтобы уловить её небольшое свободное вращение. При установке шестерня легко войдет в зацепление шестерней механизма газораспределения двигателя.

Не используйте герметик при сборке компрессора.

К обслуживанию компрессора допускаются лица, ознакомленные с его устройством и правилами эксплуатации, прошедшие инструктаж по технике безопасности и оказанию первой помощи.

Во время работы оператор обязательно должен использовать защитные очки для защиты глаз от чужеродных частиц, поднятых струёй воздуха.

Компрессор необходимо расположить на горизонтальной поверхности пола, в устойчивом положении.

Не допускать воздействия на компрессор атмосферных осадков.

В помещении, где расположен компрессор, обеспечить хорошую вентиляцию (проветривание), следя за тем, чтобы температура окружающего воздуха поддерживалась между плюс 5 и плюс 40 С.

Всасываемый компрессором воздух не должен содержать пыли, паров любого вида, взрывоопасных и легковоспламеняющихся газов, распыленных растворителей или красителей, токсичных дымов любого типа. При температуре окружающего воздуха выше 30 С забор воздуха на всасывание компрессором рекомендуется осуществлять не из помещения или принимать специальные меры для уменьшения температуры окружающего компрессор воздуха.

В случае критических помещений (присутствие частиц пыли различного рода) необходимо чаще заменять воздушные фильтры. Значительное снижение пропускной способности фильтров может привести к выходу из строя всасывающего, нагнетательного или обратного клапана.

Использование компрессора строго ограничено сжатием воздуха, поэтому он не может быть использован для каких-либо иных газов.

Использование сжатого воздуха для различных предусмотренных целей (наддув, пневматический инструмент, окраска, мытьё со средствами на водной основе и т.д.) обусловлено знанием и соблюдением норм, предусмотренных в каждом из таких случаев.

При подсоединении компрессора к линии распределения, либо исполнительному устройству необходимо использовать пневмоарматуру и гибкие трубопроводы соответствующих размеров и характеристик (давление и температура).

Сжатый воздух представляет собой энергетический поток и поэтому является потенциально опасным. Трубопроводы, содержащие сжатый воздух, должны быть в исправном состоянии и соответствующим образом соединены. Перед тем, как установить под давление гибкие трубопроводы, необходимо убедиться, что их окончания прочно закреплены.

Не использовать гибкие трубопроводы для перемещения инструментов.

Перед началом работы необходимо проверить:

-правильность подключения к питающей сети и заземлению;
-целостность и надёжность крепления защитного ограждения клиноременной передачи;
-надёжность крепления опор и амортизаторов компрессора;
-целостность и исправность предохранительного клапана, органов управления и контроля.

Для технических проверок руководствоваться "Руководством по эксплуатации", "Правилами устройства электроустановок" и "Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением".

По завершении ремонтных работ установить на свои места защитное ограждение и детали, соблюдая при включении те же меры предосторожности, что и при первом запуске.

Меры безопасности при эксплуатации ресивера:

-правильно использовать ресивер в пределах давления и температуры, указанных на табличке технических данных завода-изготовителя;
-постоянно контролировать исправность и эффективность устройств защиты и контроля (прессостат, предохранительный клапан, манометры);
-не размещать ресивер в помещениях с недостаточной вентиляцией, а также в зонах,
-подверженных воздействию тепла и вблизи легковоспламеняющихся веществ;
-не подвергать ресивер вибрациям, которые могут вызвать разрывы сварных швов из-за усталостной прочности металла;
-ежедневно производить слив конденсата, образующегося в ресивере.

При эксплуатации ресивера необходимо соблюдать требования "Правил устройства и безопасной эксплуатации сосудов, работающих под давлением".

Эквивалентный уровень звука в контрольных точках, на расстоянии 1,0 м от компрессора работающего в режиме ПВ 60%, не должен превышать 80 дБА.

При превышении уровней шума выше допустимых необходимо использовать индивидуальные средства защиты по ГОСТ 12.4.051-87.

Погрузочно-разгрузочные работы должны производиться в соответствии с транспортной маркировкой на таре.

Утилизация использованных масел и конденсатов должна осуществляться с соблюдением соответствующих нормативов в силу того, что эти продукты загрязняют окружающую среду.

При эксплуатации компрессора должны соблюдаться "Общие правила пожарной безопасности для промышленных предприятий ".

-эксплуатировать компрессор с неисправной или отключенной защитой;
-вносить какие-либо изменения в электрическую или пневматическую цепи компрессора или их регулировку. В частности изменять значение максимального давления сжатого воздуха и настройку клапана предохранительного;
-включать компрессор при снятом ограждении клиноременной передачи;
-при работе компрессора прикасаться к сильно нагревающимся деталям (головка и блок цилиндров, охладитель, детали нагнетательного воздухопровода, рёбра охлаждения электродвигателя);
-осуществлять механическую обработку или сварку ресивера. В случае дефектов или коррозии необходимо полностью заменить его, так как он подпадает под особые нормы безопасности;
-прикасаться к компрессору мокрыми руками или работать в сырой обуви;
-направлять струю сжатого воздуха на себя или находящихся рядом людей;
-допускать в рабочую зону детей и животных;
-производить окрасочные работы в непроветриваемом помещении или вблизи открытого пламени;
-хранить керосин, бензин и другие легковоспламеняющиеся жидкости в месте установки компрессора;
-оставлять без присмотра компрессор, включенный в сеть;
-производить ремонтные работы компрессора включенного в сеть и без снятия давления в ресивере;
-транспортировать компрессор под давлением.

Для обеспечения долговечной и надежной работы компрессора выполняйте следующие операции по его техническому обслуживанию:

—после первых 48-ми часов работы проверьте и при необходимости подтяните болты головок цилиндров поршневого блока для компенсации температурной усадки, момент затяжки — 25 Нм;
—ежесменно проверяйте плотность соединения воздухопроводов, уровень масла в картере, очищайте компрессор от пыли и загрязнения. В качестве обтирочного материала следует применять только хлопчатобумажную или льняную ветошь. Применение концов и шерстяных тряпок не допускается;
—после первых 100 часов работы и далее через каждые 500 часов работы производите замену компрессорного масла. Не рекомендуется смешивать разные по типам масла. При изменении цвета масла (побеление — присутствие воды, потемнение — сильный перегрев) рекомендуется немедленно заменить масло;
-в зависимости от условий эксплуатации, но не реже одного раза в месяц, очищайте всасывающий воздушный фильтр, продувая сжатым воздухом патрон и фильтрующий элемент. Рекомендуется заменять патрон воздушного фильтра или фильтрующий элемент, по крайней мере, один раз в год, если компрессор работает в чистом помещении и чаще, если помещение запыленное. Снижение пропускной способности воздушного фильтра снижает срок службы компрессора, увеличивает расход электроэнергии и может привести к выходу его из строя;
—ежедневно сливайте конденсат из ресивера, используя кран слива конденсата;
—после первых 48-ми часов эксплуатации и далее ежемесячно при необходимости регулируйте натяжение ремня и очищайте их от загрязнения, так как при недостаточном натяжении происходит проскальзывание ремня, перегрев и снижение КПД блока поршневого. Когда ремень перетянут, то происходит чрезмерная нагрузка на подшипники с повышенным их износом, перегревом электродвигателя и блока поршневого. При правильном натяжении прогиб ремня на его середине под воздействием усилия 25…30 Н (2,5…3,0 кгс) должен быть в пределах (5-6) мм. Натяжение регулируйте смещением электродвигателя, предварительно отпустив болты крепления его к платформе. Шкив электродвигателя и шкив блока поршневого должны находиться в одной плоскости;
-периодически проверяйте надёжность крепления блока поршневого и двигателя к платформе, а платформы к ресиверу;
-периодически проверяйте целостность и надежность крепления органов управления, приборов контроля, кабелей, воздухопроводов;
-периодически очищайте все наружные поверхности компрессора и электродвигателя для улучшения охлаждения.

Характеристика смазочного материала

Для смазки блока поршневого рекомендуется использовать, не смешивая, следующие марки компрессорных масел для поршневых воздушных компрессоров (или аналогичные по требованиям и качеству):

SHELL Corena P 100
CASTROL Aircol PD 100
ESSO Kompressoroel 30 (VCL 100)

Подготовка компрессора к работе, первое включение и порядок работы

Важно, чтобы первый запуск компрессора произвел обученный персонал, осуществляющий различные виды контроля в соответствии с инструкциями.

Аккуратно вскройте упаковку, проверьте комплектность, убедитесь в отсутствии повреждений.

Установите на ресивер колеса или амортизаторы, установите компрессор на ровной горизонтальной площадке, обеспечив свободный доступ к выключателю и крану подачи воздуха потребителю. Для обеспечения хорошей вентиляции и эффективного охлаждения необходимо чтобы ограждения ременной передачи находились на расстоянии, как минимум, 1 метра от стены. Пол помещения в месте установки компрессора должен быть из несгораемого материала и маслоустойчивым.

Проверьте соответствие указаний табличек на блоке поршневом, ресивере, электродвигателе и данных настоящего руководства по эксплуатации.

Проверьте по маслоуказателю уровень масла в картере блока поршневого — он должен находиться в пределах красной метки смотрового стекла. При необходимости долейте до среднего уровня компрессорное масло, рекомендованное настоящей инструкцией. Не допускайте утечек масла из соединений и попадания масла на наружные поверхности компрессора.

Проверьте соответствие напряжения питающей сети.

При электрическом подсоединении особое значение имеет последовательность фаз, так как это определяет направление вращения вала блока поршневого, которое должно соответствовать стрелке на защитном ограждении клиноременной передачи (корпусе электродвигателя) и на шкиве блока поршневого. Направление потока воздуха от шкива-вентилятора на поршневую группу.

Необходимо подчеркнуть, что даже небольшое время вращения двигателя в обратном направлении может привести к отказу компрессора.

Надёжно соедините компрессор с потребителями сжатого воздуха, используя соответствующую пневмоарматуру и трубопроводы.

При первом запуске, а также после длительного периода бездействия, рекомендуется на воздушный фильтр капнуть несколько капель компрессорного масла.

Пуск и останов компрессора должны производиться только выключателем на прессостате. После пуска компрессора, по мере расхода воздуха потребителем, реле давления прессостата автоматически выключает и включает его, поддерживая давление сжатого воздуха в ресивере. При первом пуске, а также при каждом повторном включении проверяйте соответствие направления вращения, указанное на защитном ограждении клиноременной передачи (корпусе электродвигателя) и шкиве блока поршневого.

Прессостат отрегулирован на предприятии-изготовителе, и не должен подвергаться регулировкам со стороны пользователя.

Установка давления сжатого воздуха на выходе осуществляется регулятором давления (при его наличии) следующим образом:

-при открытом кране необходимо потянуть вверх за рукоятку регулятора давления и вращать ее по часовой стрелке для увеличения давления или против часовой стрелки, чтобы уменьшить давление;
-после проверки заданного значения давления по манометру, следует нажать на рукоятку, тем самым зафиксировав выбранное значение;

Количество вырабатываемого воздуха зависит от давления в ресивере и от его расхода — при избыточном расходе манометр показывает низкие значения.

Компрессор оборудован устройством тепловой защиты от перегрузок. При продолжительной работе и чрезмерном потреблении сжатого воздуха возможно автоматическое отключение компрессора вследствие перегрева.

После того, как двигатель остынет до допустимой температуры, поворотом выключателя, расположенного на корпусе прессостата, включается устройство тепловой защиты.

Во избежание выхода из строя двигателя, вмешательство в систему тепловой защиты недопустимо.

Компрессоры СБ4/С-50.J2047, СБ4/С-100.J2047 оборудованы устройством тепловой защиты от перегрузок. При продолжительной работе и чрезмерном потреблении сжатого воздуха возможно автоматическое отключение компрессора вследствие перегрева.

На компрессорах СБ4/С-24.J1047А, СБ4/С-50.J1047А, СБ4/С-24.J1048, СБ4/С-50.J1048 конструкцией не предусмотрено устройство тепловой защиты от перегрузок, поэтому их подключение к сети необходимо осуществлять через автоматический выключатель (характеристики С или D) со следующими параметрами:

-10А — для моделей мощностью 1,5 кВт;
-16А — для моделей мощностью 1,9 кВт.

Для правильного использования и нормальной работы компрессора необходимо учесть, что номинальный режим работы — повторно-кратковременный с повторяемостью включения (ПВ) до 60%.

По окончании работы полностью выпускайте воздух из ресивера.

После покупки любого компрессор, встает необходимость проведения правильного и своевременного технического обслуживания. В обратном случае можно получить минимум некорректную работу компрессора, максимум – его быструю поломку. Как правило, производители компрессорной техники в руководствах по эксплуатации рекомендуют проведение тех или иных работ по техническому обслуживанию. Рассмотрим особенности обслуживания поршневых компрессоров на примере рекомендаций от белорусского производителя «Remeza». Поршневые компрессоры данного производителя можно отнести к классическим масляным компрессорам, поэтому основные правила технического обслуживания (ТО) можно распространить и на все остальное аналогичное оборудование от других производителей. Итак, рассмотрим по пунктам основные профилактические работы и этапы ТО.

Ежедневно.

1. Провести наружный осмотр компрессора.

Следует провести наружный осмотр компрессора, визуально оценить по внешним признакам рабочее состояние компрессора: перед началом работы проверить питающий кабель, предохранительный клапан, манометр, прессостат на отсутствие повреждений, которые могут повлиять на исправность действия. Осмотреть ресивер на отсутствие вмятин, трещин, проверить надежность крепления заземления.

2. Установить уровень масла и при необходимости скорректировать его.

— Контроль уровня масла.

Ежедневно, перед началом работы контролируйте уровень масла. Это можно сделать с помощью смотрового окна, которое располагается на поршневом блоке. Уровень масла в картере блока поршневого должен находиться в пределах красной метки смотрового стекла. При необходимости долейте компрессорное масло до необходимого уровня. При изменении цвета масла (побеление – присутствие воды, потемнение – сильный перегрев) рекомендуется немедленно заменить его. Следует не допускать утечек масла из соединений и попадания масла на наружные поверхности компрессора.

— Корректировка уровня масла

При обнаружении низкого уровня масла, необходимо его скорректировать, то ест долить. При этом не следует смешивать масла разного сорта и качества. Как правило, производитель указывает тип (марку) масла, которым заправлен компрессор. Далее нужно проделать рабочие операции по заливке масла:

— Отвинтить пробку заливного отверстия (смотреть схему компрессора).

— Долить масло до необходимого уровня.

3. Проверить плотность соединений воздухопроводов

Следует проверить плотность соединений воздухопроводов на предмет возможной утечки воздуха. Проверку плотности соединений воздухопроводов следует проводить на выключенной установке при давлении в ресивере не более (0,5 — 0,7) МПа.Не должны прослушиваться шумы пропуска воздуха в соединениях. При необходимости надо подтянуть соединения.

4. Слить конденсат из ресивера.

После каждой рабочей смены, а также по окончанию работы, необходимо сливать образовавшийся конденсат через кран слива конденсата, который расположен внизу ресивера. Если за этим не следить это приведен к дополнительному попаданию влаги в в пневмолинию, а в самом ресивере, со временем, возникнет коррозия металла и ржавчина, что ухудшит не только качество воздуха на выходе, но может быть опасно для последующей эксплуатации. Для слива конденсата необходимо выполнить следующие действия:

— Снизить давление в ресивере до (0,2 — 0,3) МПа.

— Подставить под конденсатоотводчик емкость для сбора конденсата.

— Ослабить винт конденсатоотводчика и слить конденсат.

— Закрыть кран слива конденсата.

— Утилизировать собранный конденсат согласно правилам охраны окружающей среды.

5. Очистить компрессор от пыли и загрязнений.

Необходимо следить за тем, чтобы компрессор был очищен от пыли и загрязнений для корректной и долговременной работы. Рекомендуется чистить все наружные поверхности, поршневого блока и электродвигателя от пыли и загрязнений, для улучшения охлаждения. В качестве обтирочного материала следует применять только хлопчатобумажную и льняную ветошь.

После первых 8-ми часов работы.

Необходимо проверить усилия затяжки болтов головок цилиндров поршневого блока. После первых 8-ми и 50-ти ч работы надо проверить и при необходимости подтянуть болты головок цилиндров поршневого блока, для компенсации температурной усадки. Момент затяжки согласно ниже приведенной таблице. Подтяжку производить нужно исключительно после остывания поршневого блока до температуры окружающей среды.

После первых 50-ти часов работы.

1. Проверить усилия затяжки болтов головок цилиндров поршневого блока.

2. Проверить натяжение ремней

После первых 50-ти часов работы и далее через каждые 300 ч работы проверьте и при необходимости отрегулируйте натяжение ремней, очистите их от загрязнений. При недостаточном натяжении происходит проскальзывание ремней, возникает вибрация с воздействием на подшипники знакопеременной нагрузки "продергивание", перегрев шкивов, перегрев и снижение КПД блока поршневого. Когда ремни перетянуты, то происходит чрезмерная нагрузка на подшипники с повышенным их износом, перегревом электродвигателя и блока поршневого.

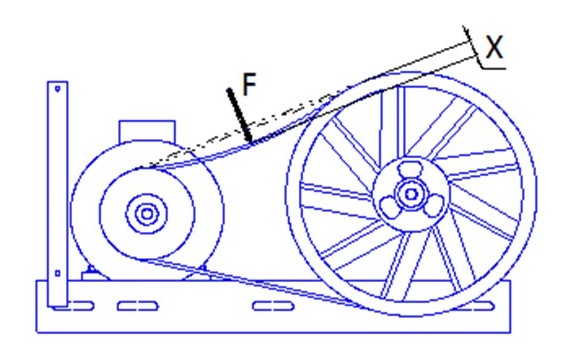

Для проверки натяжения ремней необходимо выполнить следующие действия:

— Снять защитное ограждение.

— Приложить силу F с усилием 20 Н, перпендикулярно к середине ремня.

— Измерить отклонение Х. Прогиб ремня Х должен составлять 5…6 мм.

— При необходимости отрегулировать натяжения ремней.

Натяжение нужно регулировать смещением электродвигателя, предварительно отпустив болты крепления его к платформе. Шкив электродвигателя и шкив поршневого блока должны находиться в одной плоскости

— Закрепить электродвигатель и установить защитное ограждение.

После первых 100-та часов (через каждые 100 ч.) работы.

1. Заменить масло.

После первых 100 часов работы необходимо провести замену масла. Далее через каждые 300 часов работы нужно также менять масло. Для заправки компрессора рекомендуется использовать компрессорные масла вязкостью 100 мм 2 /с при 40°С. Как правило, компрессорное масло идёт с обозначением 100 VDL или 100 ISO. Не следует использовать для поршневых компрессоров масло, предназначенное для пневмоинструмента или масло для винтовых компрессоров.

Для замены масла необходимо выполнить следующие действия:

— Подождать пока масло остынет до температуры 50°С — 80°С.

— Отвинтить пробку заливного отверстия, расположенного в верхней части картера.

— Ослабить сливную пробку, расположенную в нижней части картера.

— Подставить подходящую емкость для сбора отработанного масла, полностью отвинтите сливную пробку и слейте масло.

— Закрутить сливную пробку.

— Залить масло, рекомендованное производителем.

— Утилизировать отработанное масло согласно правилам охраны окружающей среды.

2. Проверить всасывающий воздушный фильтр (фильтрующий элемент)

В зависимости от условий эксплуатации, но не реже чем через 100 часов работы или раз в месяц нужно проверить всасывающий воздушный фильтр (фильтрующий элемент), при необходимости очистить или заменить его. Снижение пропускной способности воздушного фильтра (фильтрующего элемента), по причине его загрязненности, снижает ресурс компрессора, увеличивает расход электроэнергии и может привести к выходу из строя всасывающего, нагнетательного или обратного клапанов.

После первых 300-т часов (через каждые 300 ч.) работы.

1. Заменить масло.

2. Проверить натяжение ремней.

3. Проверить прочность крепления поршневого блока, электродвигателя, платформы.

Через каждые 300 часов работы или раз в три месяца проверяйте прочность крепления поршневого блока, электродвигателя, платформы. При необходимости подтяните болтовые соединения. Проверьте, чтобы шкив электродвигателя и шкив поршневого блока находились в одной плоскости.

После 600-т часов (через каждые 600 ч.) работы.

1. Заменить всасывающий воздушный фильтр (фильтрующий элемент)

Через каждые 600 часов работы или чаще по результатам внешнего осмотра (появление загрязнения с внутренней стороны фильтрующего элемента или изменение его цвета) необходимо заменить всасывающий воздушный фильтр (фильтрующий элемент).

После 1200-и часов (через каждые 1200 ч.) работы.

1. Произвести обслуживание обратного клапана.

Через каждые 1200 часов работы или раз в год необходимо проводить обслуживание обратного клапана. Обслуживание заключается в чистке седла и клапана от загрязнений, для этого нужно выполнить следующие действия:

— Открутить шестигранную головку.

— Очистить седло и клапан от загрязнений.

— Сборку выполнить в обратной последовательности.

По завершении технического обслуживания нужно установить на свои места защитное ограждение и детали, соблюдая при включении те же меры предосторожности, что и при первом пуске. Данные мероприятия если их поводить на постоянной основе и в четкой последовательности будут способствовать долговременной работе компрессорного оборудования. В качестве памятки данные этапы можно свести к таблице, которая и будет служить хорошим напоминанием.

Ремонт компрессора своими руками: неисправности и способы их устранения

Компрессоры для покраски автомобиля, накачки шин или пневмоинструмента нуждаются в регулярном осмотре, обслуживании, а иногда и ремонте. Особенно это касается поршневых компрессоров, в которых частой замены требуют поршни, кольца и другие детали. Об основных неполадках и способах их устранения мы и поговорим.

Причинами неисправностей компрессора могут послужить форсированная эксплуатация, пренебрежение сроками обслуживания, пороки конструкции, естественный износ работающего оборудования. Чтобы сломанный агрегат не тормозил работу, попробуем разобраться в причинах отказа и исправить ситуацию, выполнив ремонт своими руками.

При отключении питания ресивер не поддерживает давление

Снижение давления в ресивере при прекращении нагнетания говорит о том, что где-то в системе происходит утечка. Обнаружить её поможет мыльный раствор, нанесённый на вероятные места нарушения герметичности:

• магистраль сжатого воздуха;
• клапан поршневой головки;
• кран сброса давления ресивера.

Обнаруженную утечку через магистраль можно изолировать лентой и герметиком. Кран нужно закрутить до упора и, если мыльный раствор продолжает пузыриться, то вентиль неисправен и нуждается в замене. Устанавливается при помощи герметизирующей ФУМ-ленты. Если и трасса и кран не показывают нарушение герметичности, можно сделать вывод о том, что проблема в клапане поршневой головки. Чтобы добраться до него, нужно стравить весь воздух из ресивера и разобрать головку цилиндра. Если после очистки клапана он не восстанавливает свои функции, то его придётся заменить.

Не запускается двигатель

Первое, что нужно проверить, это напряжение в сети, целостность подключающего кабеля, а также качество прилегания контактов. После этого проверьте плавкие предохранители и, при необходимости, замените их на аналогичные. Перегорание предохранителя может происходить и в случае, когда он установлен с неоправданно низким порогом срабатывания. В этом случае их нужно заменить на соответствующие вашему оборудованию. Если при установке новых предохранителей они перегорают снова — ищите причину в коротком замыкании.

Ещё одна причина может крыться в неверных настройках реле давления на ресивере. Для проверки этого предположения нужно стравить воздух из резервуара и попробовать снова запустить двигатель. Если он начал работать — измените настройки на реле давления.

Иногда включение двигателя блокируется датчиком перегрева при интенсивной непрерывной работе компрессора. В этом случае нужно дать остыть оборудованию, после чего оно снова будет работать в стандартном режиме.

Не происходит нагнетание

В ситуации, когда двигатель гудит, а нагнетание не происходит, проблема может быть в сети. Если напряжение опускается ниже 220 В, двигателю может не хватить мощности для корректной работы компрессора. В этом случае можно установить в сети стабилизатор или, если фаза перегружена, временно отключить от питания подключенные к ней электрические устройства.

Если же напряжение не слишком отличается от нормы, возможно, давление в ресивере излишне велико и сопротивляется нагнетанию. В этом случае мастера рекомендуют на время выключить компрессор и секунд через 15–20 снова запустить. Если работа не восстановлена — нужно проверить и, возможно, заменить реле давления.

Реле давления

Ещё одной причиной может быть забившийся перепускной клапан, который должен сбрасывать повышенное давление. В этом случае нужно снять и прочистить его. При разрушении клапана его необходимо заменить.

В некоторых случаях причина может быть в некорректности работы или неисправности реле напряжения. Самостоятельно починить его сложно, и если нет возможности обратиться за ремонтом в сервисный центр, можно его заменить.

Неоправданный перегрев агрегата

Срабатывание автоматики термической защиты объяснимо в случаях, когда в помещении повышенная температура, наблюдается пониженное сетевое напряжение (проверяем мультиметром) или установка работает без перерыва продолжительное время.

Если с температурой в помещении, напряжением и режимом эксплуатации всё в порядке, значит, засорился фильтр, установленный на входе атмосферного воздуха. Фильтр необходимо очистить, промыть, высушить и установить на место. Такие манипуляции нужно выполнять регулярно, при постоянной работе — ежедневно. Это снижает нагрузку на двигатель компрессора, уменьшает общий износ системы.

Воздух на выходе содержит частицы воды

При окрасочных работах такая ситуация ведёт к браку окрашиваемой поверхности. Причинами её возникновения могут быть:

• давно не сливалась вода из ресивера;
• загрязнение воздушного фильтра на входе;
• повышенная влажность в помещении мастерской.

Проблема решается в зависимости от причины возникновения. Из ресивера регулярно нужно удалять накапливающуюся воду, воспользовавшись клапаном для слива. Фильтр на подаче чистят или заменяют. С повышенной влажностью в помещении можно бороться оборудованием вентиляции или установкой дополнительных влагоотделителей.

Фильтр-влагоотделитель

Ремонт кривошипного механизма автомобильного компрессора

При выходе из строя кривошипного механизма его нужно разобрать и восстановить разболтанное отверстие для кривошипа. Для этого нарезается новая резьба с учётом того, что вал двигателя вращается против часовой стрелки.

Перегрев компрессорной головки, протечки масла

Возможными причинами неполадки являются:

• дефекты поршневых колец;
• загрязнение масла;
• перетяжка шатунных болтов;
• недостаточный зазор на стыках поршневых колец;
• ослаблены шпильки крепления.

При протечках масла может потребоваться замена изношенного сальника. Также может наступить срок очистки или замены масляного фильтра, замены стопорного кольца. Для этого компрессор придётся разобрать.

Снимаем переднюю крышку компрессора

Нужно отвернуть крепёжные болты на передней крышке компрессора и при помощи обратного молотка удалить направляющие штифты. После этого следует ввернуть направляющие шпильки и на них отодвинуть переднюю крышку компрессора.

Чтобы снять переднюю крышку, нужно рожковым гаечным ключом открутить трубку подачи масла.

Извлечение масляного насоса

С передней крышки нужно открутить и извлечь шестерню масляного насоса, получив доступ к подшипнику и вынув его вручную.

После этого необходимо аккуратно снять стопорное кольцо и выбить сальник.

Чтобы снять стопорные втулки, нужно место монтажа прогреть над электроплиткой. Благодаря разному температурному расширению втулки снимутся легче.

После этого необходимо снять масляный насос и извлечь и заменить масляный фильтр.

Для контроля качества масла нужно снять заднюю крышку компрессора и проверить — чистое ли масло подаётся на шестерни через отверстие маслоподачи. Масло не должно содержать посторонних включений.

Сборка масляного насоса, установка сальника

Приступаем к сборке масляного насоса. На первом этапе собираем втулку.

После этого нужно установить в гнездо подшипник и втулку. Устанавливаем насос.

Для установки сальника понадобятся оправки. Мастера рекомендуют применять анаэробный клей-фиксатор. Проверьте сальник на целостность, отсутствие заусенцев или других повреждений. Очистите место монтажа чистой не ворсистой тканью. Установите защитное кольцо с сальником и оправку для запрессовки сальника. Сдвиньте сальник в посадочное гнездо. Уберите защитное кольцо и оправку. Установите новое стопорное кольцо.

Замена масляного фильтра и сборка компрессора

Для установки передней крышки нужно выставить направляющие шпильки и надвинуть крышку. Прикрутить трубку для подачи масла и посадить болты крышки на клей-герметик.

Далее следует вставить масляный фильтр и установить заднюю крышку на место. Сборка завершена.

В заключении обзора ремонтов предлагаем вам посмотреть видео о ремонте компрессора.

Немного об обслуживании

Чтобы оборудование работало так, как полагается, нужно периодически выполнять обслуживание. Так, масло рекомендуют менять через каждые 500 ч работы, но не реже 1 раза в год при условии применения качественной и рекомендуемой марки. В самодельных компрессорах можно не запаивать трубку заливки масла, это облегчит в дальнейшем его замену. Проверяйте уровень масла, возможны его утечки и выгорание. По мере загрязнения нужно демонтировать и очищать защитную решётку. Периодически проверяйте заземление во избежание несчастного случая и выхода оборудования из строя.

Также периодически нужно осматривать клапаны — очищать растворителем и полировать при необходимости.

Регулярно сливайте воду из ресивера, производите чистку предохранительного клапана и входного воздушного фильтра. Это защитит ваш компрессор от преждевременного износа. Ежедневно выполняя эти манипуляции, вы сами сможете установить оптимальную регулярность этих действий для ваших условий и объёма работ. Если компрессор продолжительное время простоял без дела, перед пуском рекомендуется выполнить очистку и смазку деталей. Выполнение этих профилактических мероприятий предотвратит или отсрочит поломку и ремонт установки, продлит срок его службы.
