Виды и особенности крановых троллей
Основой работы любого электрооборудования является наличие источника питания, а также систем, обеспечивающих подачу электротока от источника потребителю. Для кранового оборудования в качестве подобных систем, наряду с кабельными токопроводами, широко используются крановые троллеи открытого и закрытого типов.
Крановые троллеи — это совокупность проводящих и поддерживающих конструкций для передачи электропитания. Открытые троллеи выполняются из стального проката — уголка, швеллера или квадрата, площадь сечения которого зависит от длины пролета, проводимости материала и силы тока. В качестве материала в основном используются алюминиевые сплавы и сталь, возможно применение меди и биметаллов. При установке троллеи изолируются от стен и м/к посредством держателей с фарфоровыми изоляторами.
Троллеи могут быть главными и крановыми. Первые предназначены для подачи электропитания на один или несколько кранов в пролете. Крановые обеспечивают подачу тока на тележку и располагаются вдоль моста. В последнее время на смену крановым троллеям приходит токопровод с гибким кабелем. Главные троллеи продолжают широко использоваться, являясь единственным и наиболее удобным вариантом для пролетов, где работают несколько кранов.
Всё большее применение получают троллеи закрытого типа как наиболее безопасные, легкие и высокоскоростные. Они обладают высокой устойчивостью к воздействию атмосферных осадков, кислот, щелочей и др. агрессивных веществ, стойки к действию коррозии. Благодаря более длительному сроку эксплуатации и полному соответствию современным требованиям безопасности закрытые троллеи являются наиболее технологичным и удобным способом обеспечения электропитания кранового оборудования.
Главным отличием закрытых троллей является наличие в системе динамического токосъемника со щетками, а также токоведущих шин, заключенных в пластиковый корпус. Динамический токосъемник находится в контакте с передвигающейся конструкцией крана. Движения токосъемника осуществляется благодаря специальной скользящей конструкции. Закрытая конструкция ограждает человека, животных и птиц от контакта с токоведущими частями, препятствует соприкосновению со снегом, водой и посторонними предметами. Шинопроводы могут быть расположены на стенах, м/к, бетонных колонах, закреплены вдоль монорельсов, конвейеров и т. д.
Большая Энциклопедия Нефти и Газа
Крановые троллеи изготовляются из угловой стали с подпиточ-ными алюминиевыми шинами шириной 40 — 80 мм, толщиной 5 — 8 мм, а также и без подпиточных шин. Крановые троллейные линии трехфазного тока — трехпроводные, постоянного тока — двухпроводные. [1]
Крановые троллеи выполняют, как правило, из стального проката. [2]
Крановые троллеи разделяют на: главные — для продольного перемещения мостового крана, вспомогательные — для перемещения по ферме крана тележки с грузоподъемной лебедкой. [3]
Такие крановые троллеи , выполненные обычно из стальных профилей и часто снабженные алюминиевыми подпиточными шинами, характеризуются большими междуфазными расстояниями ( 250 — 450 мм) и значительной металлоемкостью поддерживающих конструкций. Эти троллеи занимают много места и являются небезопасными в эксплуатации, поскольку они проложены открыто и имеется опасность прикосновения к ним, а также возможность их повреждения. [4]
Участок крановых троллеев в пределах ремонтного загона электрически изолируют от рабочей части троллеев с помощью изолирующих стыков. Изоляцию стыков выполняют в виде воздушных зазоров такой ширины, чтобы при нормальной работе токосъемник перекрывал этот зазор. [6]
Для прокладки крановых троллеев напряжением до 500 в, питающих мостовые электрические краны грузоподъемностью до 75 тс, применяются троллейные секции ( табл. 127) длиной 6 м изготовленные из стального уголка. [8]
Наряду с крановыми троллеями в цехах промышленных предприятий обычно монтируют тельферные троллейные линии. [10]
Работы по монтажу крановых троллеев начинают с разметки мест установки, а затем установки троллейных конструкций. Расстояние между осями подкрановых балок и троллеев должно быть 550 — 600 мм. К железобетонным подкрановым балкам конструкции крепят с помощью анкерных шпилек ( рис. 177, а), продеваемых сквозь отверстия, подготовленные в балках. Расстояние между отдельными конструкциями по длине линии ( трассы) задается проектом. [11]
Основным материалом для крановых троллеев служит угловая сталь с максимальным размером 75 ( 75 X 6 мм; при больших токах применяется подпитка с помощью алюминиевой ленты. [12]
Работы по монтажу крановых троллеев начинают с разметки мест установки, а затем установки троллейных конструкций. Расстояние между осями подкрановых балок и троллеев должно быть 550 — 600 мм. К железобетонным подкрановым балкам конструкции крепят с помощью анкерных шпилек ( рис. 177, а), продеваемых сквозь отверстия, подготовленные в балках. Расстояние между отдельными конструкциями по длине линии ( трассы) задается проектом. [13]
Троллеев крана что это
Что такое троллеи мостовых кранов? Тележки представляют собой жесткие или гибкие токоподводы, широко используемые в подъемно-транспортном оборудовании.
Для питания кранового механизма по троллейному принципу используется токоподвод из стального профиля различной формы; в качестве альтернативы можно установить рельсы.
Троллейная шинопровод представляет собой закрытую цепь, которую можно устанавливать как в помещении, так и на улице.
Электрические троллеи могут быть открытыми или закрытыми. В открытой машине кабелей нет вообще. Электричество проводится по медным проводникам и передается через специальные токосьёмники.
Закрытые троллеи обладают повышенной надежностью и долговечностью. Медные жилы помещены в сотовый корпус из ПВХ. Крановые троллеи имеют класс защиты IP 13, при необходимости могут быть оснащены защитной шторкой.
Основным параметром оценки проходимости троллеи является поперечное сечение. Он определяется путем расчета выходной мощности тока, длины цепи и проводимости используемого материала. Максимальные потери напряжения в сети не должны превышать 12%.
Монтаж осуществляется на безопасном расстоянии от стены и кранового механизма. Крепежные лапы должны быть сконструированы таким образом, чтобы можно было надежно закрепить угловые тележки.
Что такое троллеи мостового крана?
Что такое троллеи мостового крана? Троллеи – это жесткие или гибкие токоподводы, широко распространенные на подъемно-транспортном оборудовании.
Для подачи питания к крановому механизму по троллейному принципу применяется токоподвод из стального профиля различной формы, в качестве альтернативы возможна установка рельс.
Троллейный шинопровод – закрытая цепь, которая может устанавливаться как в помещении, так и на открытом воздухе.

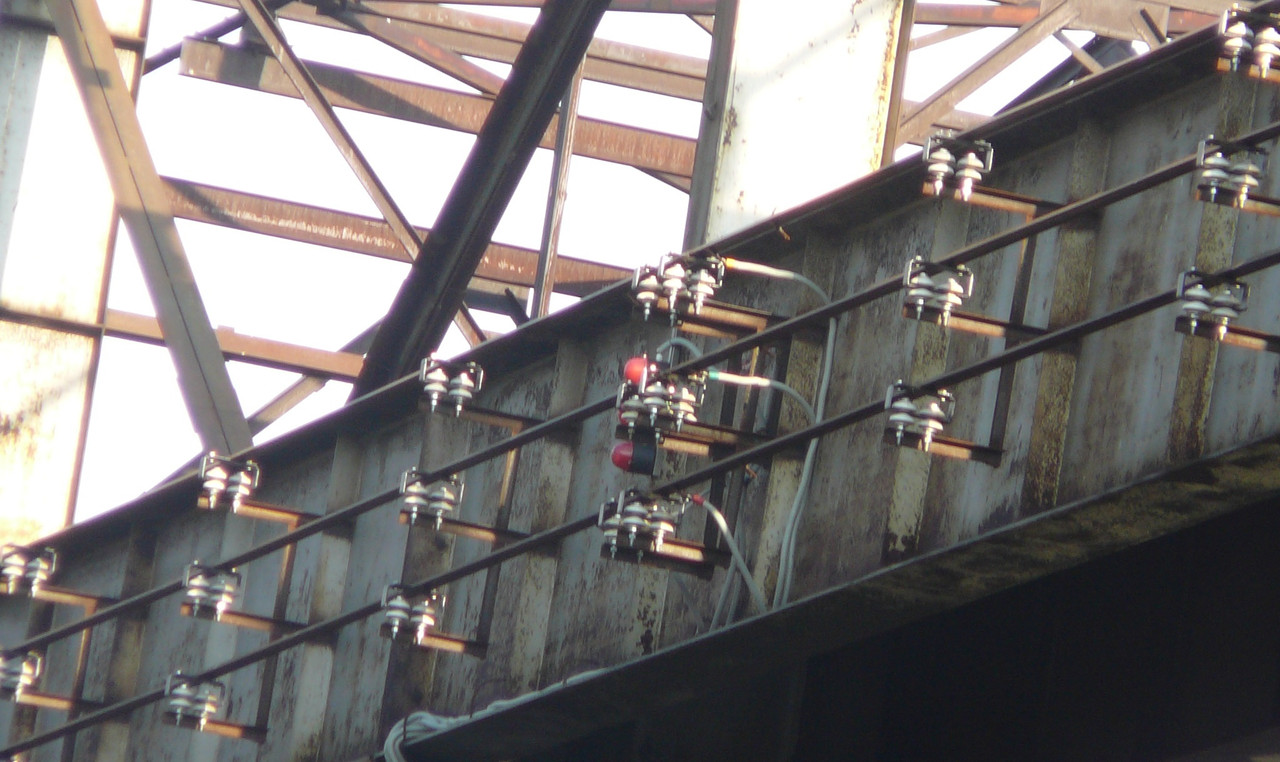

Рис.1. Крановые троллеи
Электрическая троллея может быть открытой или закрытой. В открытой троллее кабели полностью отсутствуют. Ток подается через медные жилы и передается по специальным токосъемникам.
Закрытые троллеи обладают повышенной надежностью и долговечностью. Медные жилы помещаются в ячеистый ПВХ кожух. Крановые троллеи имеют класс защиты IP 13, при необходимости дополнительно комплектуются защитной шторкой.
Главный параметр оценки пропускной способности троллея – сечение. Оно определяется исходя из расчета мощности тока, длины электрической цепи и проводимости применяемого материала. Максимальная потеря напряжения в сети не может превысить 12 %.
Установка троллейных линий осуществляется на безопасном расстоянии от стены и кранового механизма. Крепежные лапы устроены таким образом, чтобы надежно закреплять уголковые троллеи.
Рис. 2. Крановые троллеи
Троллеи, расположенные за пределами крана, называются главными, а те, которые располагаются непосредственно на мосту – крановыми (вспомогательными). В зависимости от вида тока (постоянного или переменного) главные троллеи выполняются спаренными из двух или трех троллеев.
Медные проводники соединяются с троллейными конструкциями сварным методом. При больших расстояниях пространство между проводами заполняется медными перемычками. Одно из основных преимуществ данного типа питания – простота обслуживания. При выходе из строя отдельного участка его можно локализовать без полного отключения линии. Чтобы определить вышедший из строя участок, на главный троллей устанавливается электрическая лампочка.
Троллеи мостовых кранов
Для оснащения мостовых кранов, которые включают приводные двигатели, аппараты защиты и управления, пускорегулировочные резисторы, электричеством используют троллейный и кабельный токоподводы. Первый может быть изготовлен в виде гибких или жестких троллей или в виде скользящих токосъемников. А кабельный выполняется в виде гибких проводов, которые соединяют клеммы подвижной части с клеммами неподвижной части крана.
Во время установки троллеи изолируют от конструкции стен или крана с помощью держателей
Токоподвод троллейный более распространен среди подводов электроэнергии к мостовым кранам и тележкам. При этом, как правило, для того, чтобы подвести к крану электроэнергию, используют токоподвод, сделанный из стального проката таких профилей, как квадрат, уголок, двутавр или швеллер. Реже используют троллеи, которые выполнены из рельсов. Большое распространение получили троллеи, сделанные из профиля в виде разнобокого уголка.
Во время установки троллеи изолируют от конструкции стен или крана с помощью держателей. Установленные крепежными лапами под подкрановыми путями или на кране, держатели имеют консоли для крепления уголкового троллея. Консоли друг от друга изолируют изоляторами и стягивают с изоляцией шпильками.
Расположенные вне крана троллеи называются главными. А троллеи, которые находятся на мосту крана, именуются крановыми или вспомогательными. Главные троллеи устанавливаются со стороны, противоположной кабине. Когда механизмы крана работают на постоянном токе, главные троллеи делают из двоих троллеев, а когда кран работает на переменном токе, то из трех троллеев, где каждый из них для токоподвода является питающей фазой.
Устройство троллейного токопровода
Токоподводящие провода присоединяют к троллеям при помощи сварки. При большой длине главных или крановых, троллеи наличествуют компенсационные разрывы, ширина которых 10-12 миллиметров. В местах эти разрывов троллеи соединяются гибкими медными перемычками. Компенсационные разрывы нужны для компенсации удлинения и недопустимых изгибов троллеев во время нагревания, также они предохраняют троллеи от разрыва при сжатии (при условии, что температура сильно понижена), в особенности для кранов, которые работают на открытом воздухе.
Токоподвод с жестких троллеев происходит с помощью скользящих токосъемников. Для троллеев из уголковой стали есть свой токосъемник. Он похож на массивный башмак, размещенный на рычаге, закрепленном шарнирно на оси в держателе.
Держатель изолируется от установочных консолей изоляционными трубками и фарфоровыми изоляторами. Такой токосъемник дает возможность осуществлять непрерывный надежный контакт башмака с троллеем при перемещении тележки или крана. Токоотвод от башмака совершается гибким проводом. Крепление уголкового троллея типа «острием вверх» содействует быстрому износу башмака, потому ныне применяется крепления троллея полкой вверх.
Гибкие троллеи делают из стали, омедненной стали круглого сечения или меди. При использовании гибких троллеев для токоподвода тележки их расположение на троллейной площадке находится вдоль пролетного строения крана, а токосъемники прикрепляют на тележке. Для снижения износа троллейных проводов и токосъемников нужны смазочные материалы. Во время использования гибких троллеев используют электрическую блокировку, которая отключает гибкие троллеи при обрыве даже одного троллея.
Чтобы защитить провода крана, эксплуатируемого на открытом воздухе, ставят фарфоровые втулки-изоляторы
Токоподвод кабельный в виде гибкого электрического кабеля часто применяют для подвода электропитания к механизмам, которые размещены на крановой тележке, и для кранов, которые работают на воздухе, в цехах со взрывоопасными веществами. Троллейная площадка не нужна, если на мостовом кране применяется кабельный токоподвод. Это снижает массу крана без изменения грузоподъемности.
Чтобы защитить кран от обрыва используется трос, который закрепляется на отдельных каретках. Длина троса меньшая от длины кабеля. Это дает возможность при натянутом тросе сохранять слабину гибкого кабеля между каретками.
Электропроводка на кранах выполнена как провод или кабель в резиновой оболочке с алюминиевыми или медными жилами. Краны, которые работают в горячих цехах, пользуются электропроводкой виде кабелей и проводов с медными жилами. Кабели и провода должны быть с теплоустойчивой изоляцией.
Электропроводка должна защищаться коробами или трубами. Они предохраняют ее от нагрева, механических повреждений, попадания масел. Прокладывая провода в трубах для крана, который работает на воздухе, нужно соблюдать требования герметичности. Чтобы их защитить ставят фарфоровые втулки-изоляторы.
Крановые троллеи: что это такое, устройство закрытого типа для мостовых и козловых кранов
Из чего состоит
Внешний токоподвод изготовляется из стального профиля различной конфигурации, чаще всего неравнополочного уголка. Иногда используют рельс.
При установке троллеи изолируются от стен посредством держателей с фарфоровыми изоляторами.
Для защиты от ржавления, за исключением поверхностей, контактирующих с токосъемником, их покрывают краской (как правило, красной), или применяют токопроводы из цветных сплавов.
В целом открытая троллейная линия мостовых и козловых кранов состоит из блоков, закрепленных кронштейнами, защищенными от конструкций грузоподъемного механизма. Электропитание поступает от стационарных направляющих на аппаратуру через мобильные скользящие токоприемники.
Подвижный подвес
Токоподводы могут подвешиваться на фиксирующих или подвижных подвесных элементах вдоль крановых путей на кронштейнах, прикрепленных к опоре (например, к двутавровой балке). Выполняют роль дополнительного крепежа для подстраховки токомагистрали. Выполняются данные комплектующие из нержавейки. Стандартное расстояние между ними для внутренней и наружной установки – 1200 мм.
Каждая секция комплектуется четырьмя узлами. Изолятор требуется для того, чтобы троллейный шинопровод мог свободно смещаться. Это может, например, понадобиться при его наращивании, ремонте или модернизации, изменении температурного режима.
Подвес скользящий
Стыковая крышка
Фиксирующий подвес
Подвод питания
Концевой источник нужен для подключения к электросети. Монтируется как на правом, так и на левом краю троллейной магистрали. Линейный подвод устанавливается на любом выбранном стыке двух секционных блоков токопровода.
Оба вида подвода электроэнергии поставляются отдельно.
Контактный рельс
Похожие новости
Токосъемник
Специальное мобильное устройство. Передвигаясь по шинопроводу, оно с помощью угольных щеток «забирает» электроэнергию с медных шин, после чего передает грузоподъемному агрегату.
Корпус производят из высокопрочного и лёгкого пластика, в который добавлено для усиления стекловолокно. Механический контакт с токоприемником осуществляется с помощью механизма захвата, передача электричества происходит через подпружиненные щетки.
Концевая заглушка
Монтирование
Стыкуем шины
Стыковка шинопровода производится через пружинные и винтовые соединения. Последние используются в троллейных сетях с большей нагрузкой (125, 160 и 200A).
Медные имеют с одного края пружинный механизм для стыковки, с другой – выступ. Состыкуемые направляем друг к другу, вставляем одни концы выступами в пружинные защелки на расстояние, рекомендованное производителем и указанное в инструкции.
Затем обе части токопровода стыкуем, прижимая до полного защелкивания фиксаторов. Сочленение должно получиться жестким, без выступающих ребер, зазоров. Его прочность проверяем визуально и вручную, пытаясь разомкнуть и сместить стороны корпуса. Допускаются щели между шинами до 2 мм.
Устанавливаем кронштейн для крепления
Устанавливаем скобы в вертикальном положении, затягиваем гайки и контргайки. Необходимо, чтобы боковые полки были направлены строго вниз. Обращаемся с ними аккуратно, дабы не допустить случайно их деформации. Расстояние между скобами не более 1,5 метров. Чтобы зафиксировать шинопровод, никакого особого инструмента не понадобится.
Внимательно следим, чтобы нижние ребра троллеи для крана-балки улеглись в узкие пазы. Следим, чтобы индикатор и предохранительный уголок находились по одной стороне токопровода.
Жесткий подвес монтируем посередине установки.
Помещаем токосъемник в нишу контактного рельса
Перед этой операцией ещё раз проверяем, отключен ли токопровод от электросети.
Вставляем токосъёмное устройство в торец секции. Стопор-предохранитель помогает нам произвести операцию в правильном положении.
Следим, чтобы не была нарушена полярность между шинопроводом и токосъёмником.
Присоединяем при помощи кабеля тележку токосъёмника к токопроводу. Здесь главное, что соединительный провод не должен мешать двигаться.
Затягиваем болты на стыке двух контактных рельсов
Закрываем токоведущие части от случайного прикосновения с кронштейном для сочленения
Подключаем питающий кабель к вводному фидеру
Запускаем линию и смотрим, что все было собрано правильно
Виды троллеев
Различают главные и крановые. Первые расположены за пределами машины и используются для подачи электроэнергии на один или несколько грузоподъемных механизмов в пролете. Вторые располагаются на мосту и подают ток непосредственно на тележку. Их ещё называют вспомогательными.
Но основное различие среди них кроется в конструкции и принципе работы. С этой точки зрения пути козлового и мостового подъемника подразделяются на внешний и закрытый типы.
Открытый
Однако система имеет существенные недостатки, которые заставляют большие предприятия отказываться от их применения.
Токоведущие элементы в ней всегда на виду, что представляет собой опасность для персонала в производственных цехах. Кроме этого, они не защищены от попадания влаги, пыли, посторонних предметов, что снижает производительность линии.
Отсутствие должной защиты и нерегулярное обслуживание быстро приводят к загрязнению, износу троллейного пути. Это, в свою очередь, ведет к перебоям и скачкам напряжения, потере контакта.
Движение башмака по стальному полотну вызывает появление искры, что недопустимо в отдельных производствах.
Поэтому все больше предприятий выбирают более безопасные и надежные в плане стабильности для кранов.
Закрытый
Они применяются для обеспечения питания электрических мостовых и козловых устройств. Могут использоваться как внутри помещений, так и на открытом воздухе. Пластиковые защиты обладают высокой ударной прочностью, устойчивы к коррозии. В коробе располагаются медные шины, внутри токоподвода передвигается токоприемник, который посредством щеток отбирает ток и предает его на двигатель.
Троллейные шинопроводы из пластмассы отвечают международным и российским стандартам безопасности грузоподъемных механизмов. Компактные габариты позволяют их легко монтировать и обслуживать.
Преимущество троллеев закрытого типа для мостовых кранов
Легкость и компактность
Безопасность
По сути, это главное превосходство закрытой системы. Защита предохраняет человека от случайного прикосновения к токопроводящим элементам, создает безопасную зону для действующего рядом оборудования.
Исключено попадание инородных предметов на токоведущие части. Многие системы как иностранных производителей, так и отечественных, оснащаются пылезащитными и герметизирующими приспособлениями, чистящими каретками, токосъемниками специальной конструкции. Для избегания наледи при работе на открытых площадках в зимнее время, некоторые системы оснащены устройствами обогрева токопроводов.
Троллейные шинопроводы обладают повышенной степенью защиты по ПУЭ от IP23 до IP54. В них сформирована непрерывная электрическая цепь для защитного заземления.
Троллейные системы
Цена от 3500 руб. с НДС
Существует два способа подачи электричества на грузоподъемный кран:
Троллейные системы (троллейный шинопровод) предназначены для работы грузоподъемных кранов большой грузоподъемности.
Конструкция троллей крана
Система для подачи электропитания содержит различные проводящие и вспомогательные элементы.
Внешний токоподвод производится из стального профиля разнообразной формы (самая распространённая — неравнополочный уголок), иногда для этих целей применяют рельсы.
При монтаже троллеи изолируются от стен держателями с фарфоровыми изоляторами.
Чтобы обеспечить защиту от ржавчины, осуществляют покраску (обычно красной краской), либо же применяются токопроводы из цветных металлов. Не покрываются краской поверхности, которые контактируют с токосъемником.
Виды троллеев
По расположению различают два основных вида троллеев:
Конструктивно и по принципу работы троллеи кранов делятся на:
Троллеи открытого типа
В троллейных шинопроводах открытого типа электроэнергия проходит по стальным шинам, прикрепленным вдоль пролета по которому перемещается крановое оборудование. Забор электричества осуществляется чугунным башмаком, скользящим поверх.
Плюсы:
Минусы:
Троллеи закрытого типа
Шинопроводы этого типа являются более современными, поставляются в изолированном корпусе из алюминия или полимеров, имеют защиту по ПУЭ до IP54. Все это делает использование данного типа троллей более совершенным способом передачи электроэнергии и обеспечивает высокий уровень безопасности при эксплуатации.
В настоящее время широко используются для электропитания мостовых и козловых грузоподъемных кранов, установленных, как в помещении, так и на улице. Защита из пластика обеспечивает отличную ударную прочность и устойчивость к образованию ржавчины. В коробе размещаются медные шины, внутри токоподвода перемещается токоприемник, который с помощью щеток отбирает и предает ток на двигатель.
Плюсы использования троллеев закрытого типа:
Наша команда имеет большой опыт в обслуживании и ремонте троллейных систем и выполнит работы в сжатые сроки по разумной цене.
Цеховые электросети до 1000В — Троллейные линии
Линии главных крановых троллеев представляют собой троллеи с подпиточными шинами (или без них), смонтированные на кронштейнах с троллеедержателями, или комплект специальных секций, соединенных между собой. Трассы троллейных линий проходят по подкрановым балкам.
Для обеспечения надежного и четкого токосъема, обусловленного плавным перемещением токосъемника по троллеям с малоизменяющимся давлением на них, троллеи прокладываются строго параллельно рельсам подкрановых путей с жесткой привязкой троллеев к рельсу подкранового пути, которая характеризуется расстояниями от оси рельса до оси троллеев и от верхней точки рельса до верхней точки верхнего троллея. Расстояние от оси рельса до оси троллея 550—600 мм для троллейных кронштейнов с межфазными расстояниями 250 и 450 мм и до 350 мм для троллейных кронштейнов с межфазным расстоянием 140 мм (обычно однобалочных кранов). Расстояние от верхней точки рельса до верхней точки верхнего троллея 300—350 мм.
На рис. 55 даны примеры крепления троллейных кронштейнов к железобетонным и металлическим подкрановым балкам.
Крепление троллейных кронштейнов к железобетонным подкрановым балкам (рис. 55,а) осуществляется приваркой П-образного элемента кронштейна
к коротким уголкам («коротышам») шпилек, укрепленных в сквозных отверстиях балок. К металлическим (рис. 55,б) балкам троллейные кронштейны крепятся приваркой непосредственно П-образного элемента кронштейна к ребрам жесткости этих балок.
Достаточная жесткость троллеев обеспечивается установкой троллейных кронштейнов на расстоянии 3 м друг от друга.
Рис. 55. Крепления троллейных кронштейнов к балкам.
а — железобетонной; б — металлической; 1— П-образный элемент; 2 — шпилька; 3 — железобетонная балка; 4 — металлическая балка.
Крановые троллейные линии различаются по числу троллеев (троллейных «ниток»), сортаменту стали, из которых эти троллеи изготовляются, и числу рабочих и ремонтных участков. Для троллеев применяются: стальные уголки, швеллеры, двутавры, профили круглого и квадратного сечений, а также аналогичные профили из алюминиевых сплавов.
Число ремонтных участков зависит от числа кранов, питающихся от линии. Для одного крана достаточен один ремонтный участок с одного конца; для двух — два участка с двух концов линии, для трех и четырех — три ремонтных участка (два с концов и один посредине линии).
Кроме того, ремонтные участки бывают в местах технологических разрывов, с которыми граничит зона обслуживания крана. Минимальная длина крайних ремонтных участков обычно на 2 м больше ширины крана, средних — больше на 4 м.
Троллеи рабочих и ремонтных участков имеют разрыв (зазор), равный 50 мм, образованный соответствующим закреплением концов этих троллеев на троллее- держателях секционного кронштейна.
Следует отметить, что на крайних кронштейнах концы троллеев выступают на 150—200 мм за пределы троллеедержателей.
Компенсация температурного удлинения троллеев осуществляется компенсаторами, которые устанавливаются через каждые 30 м; если длина троллеев рабочего участка составляет примерно 60 м, то ставится посредине один компенсатор. Компенсаторы предпочтительно устанавливать у температурных швов зданий.
Перемещение троллеев при температурных изменениях направленное. Это достигается закреплением концов троллеев (например, приваркой к пластине троллеедержателя) таким образом, что перемещение троллея возможно в сторону компенсатора либо секционного разрыва, если такой имеется.
Если электропроводность троллеев не достаточна по условиям потери напряжения (обычно для троллеев из угловой стали), то параллельно троллеям прокладываются шины так называемой подпитки, к которым троллеи присоединяются в определенных местах. Присоединение выполняется при помощи подпиточной планки, которая соединена с подпиточной шиной и приваривается к троллею. Конструкция подпиточной планки такова, что после приварки к троллею она становится также закрепой для подпиточной шины.
Для троллейных линий передвижных электроталей, однорельсовых тележек с крюком или подъемным магнитом грузоподъемностью до 10 Т применяются тельферные кронштейны или кронштейны-траверсы с троллеедержателями, расположенными в горизонтальной плоскости.
Эти кронштейны крепят приваркой скобы к монорельсу. Расстояние от оси монорельса до оси ближайшего троллея 225 или 375 мм в зависимости от конструкции тельфера. Для этих троллеев применяется либо стальная полоса 40X4, либо стальной уголок 32X32X3 или 40 Х40Х4. Секционных кронштейнов для таких линий нет; при необходимости в месте секционирования устанавливаются рядом два кронштейна, на каждом из них крепят троллеи соответствующей секции с зазором 50 мм.
Питание троллейных линий осуществляется через коммутационные аппараты (рубильники, автоматы, контакторы). Троллеи ремонтных участков могут питаться как от троллеев рабочего участка, так и непосредственно от источника питания; как в том, так и в другом случаях питание подается через коммутационный аппарат.
Ящики с коммутационными аппаратами устанавливают обычно на ремонтных площадках и стенах и колоннах на уровне ремонтных площадок вблизи секционного разрыва. Провода питающих линий присоединяют к троллеям, а при наличии подпиточных шин — к шинам. К троллеям провода присоединяют через переходную сталеалюминиевую планку, привариваемую к троллеям.
Световая сигнализация. Каждый участок троллеев (как рабочий, так и ремонтный) снабжается световой сигнализацией. Эта сигнализация осуществляется ламповыми светофорами; каждая из ламп светофора включена на фазу (полюс) троллейной линии секции. Долговечность службы ламп достигается снижением на них напряжения на 10% против номинального.
Комплектные троллейные линии.
Наряду с описанным выполнением троллейных линий, которые собираются из отдельных элементов (троллеев, подпиточных шин, троллейных кронштейнов и пр.), троллейные линии выполняются из комплектов специальных троллейных секций (аналогично линиям сетей из шинопроводов). Комплектная троллейная линия состоит из троллейных секций в виде шестиметровых коробов, содержащих троллеи, смонтированных с подпиточными шинами на троллеедержателях, разрывами для секционирования и компенсаторами, а также с планками-контактами для присоединения питающих проводов, соединенных друг с другом и укрепленных на подкрановых балках.
Каждый из коробов секции имеет элемент, выполненный в виде направляющих для колесиков тележки, на которой установлен токосъемник. Из направляющих отдельных коробов создается путь, по которому токосъемник перемещается вдоль троллеев.
Токосъемник с краном связан гибко; гибкая связь исключает последствия толчков при движении крана.
Бестроллейная скользящая система питания кранов.
В цехах, в которых по разным соображениям нежелательно иметь открытые троллеи, применяется бестроллейная скользящая система питания кранов. Она представляет собой комплект колонок, в верхней части которых, в их головке, установлены утоплено пластины, число которых соответствует числу троллейных ниток. К пластинам подведено питание. Токосъемник выполнен в виде лыж, которые скользят по пластинам при движении крана. Расстояние между колонками увязано с длиной лыж таким образом, что лыжи в любом месте пути крана касаются минимум пластин одной колонки, причем лыжи переходят с колонки на колонку без разрыва цепи.
По соображениям безопасности эксплуатации при напряжении до 500 в расстояние от троллейных проводников до уровня пола или земли должно быть не менее 3,5 м, а в проезжей части — не менее 6 м.
Троллейные линии должны размещаться со стороны, противоположной расположению кабины мостового крана.
Коммутационные аппараты, через которые питаются троллеи, должны запираться на ключ.
