Зачем резистор для светодиода

  • автор:

Управление светодиодом с резистором и без резистора

В статье сделана попытка показать, почему необходимо использовать токоограничивающий резистор для светодиода. И как можно управлять светодиодом без резистора. Когда вы читаете о светодиодах, вы можете заметить, что все говорят о необходимости использования токоограничивающего резистора. Но обычно не говорится почему. Светодиод с токоограничивающим резистором Если посмотреть документацию на светодиод, можно заметить, что вольт-амперная характеристика светодиода нелинейна. Поскольку светодиод является полупроводниковым элементом, его характеристика отличается от характеристики резистора.

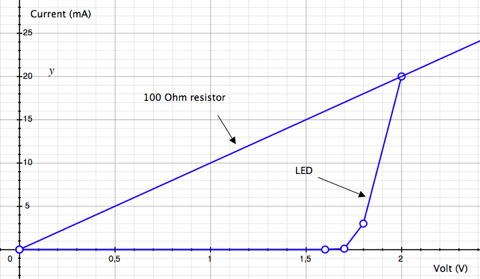

Если к резистору приложить определенное напряжение, ток через него можно вычислить по формуле: I = R/V Пример: I = 100 Ом / 5 В = 20 мА Очевидно, что эта формула неприменима к светодиодам, потому что они являются линейным сопротивлением. Если посмотреть на приведенный выше график, то становится ясным, что повышение напряжения от 0 до 1,6 В не приводит к заметному увеличению тока. Если приложить еще немного больше напряжения, ток увеличится, и светодиод начнет светиться. Мы достигли открывающего потенциала для pn-перехода. Открывающий потенциал для типичного красного светодиода находится в диапазоне от 1,7 до 2,2 В. Небольшие изменения напряжения приводят к сильным изменениям прямого тока.

В документации обычно указывается абсолютное максимальное значение прямого тока, например, 25 мА. Если приложить напряжение, приводящее к большему току, светодиод выйдет из строя. Так что жизненно важно оставаться в рамках предельно допустимых параметров. Если подсоединить светодиод напрямую к 5 В источнику питания, он тут же сгорит. Сильный ток разрушит pn-переход. С этого момента появляется ограничивающий резистор. Предположим, что у нас имеется красный светодиод с максимальным прямым током 25 мА и открывающим потенциалом 2,1 В. Если мы хотим использовать 5 В источник питания, чтобы на нем упало оставшиеся 2,9 В. Для резистора получим: R = V / I = (5 В — 2.1 В) / 25 мА = 116 Ом. Для безопасности светодиода используйте резистор номиналом 120 Ом или лучше 150 Ом.

Так мы не доведем светодиод до предельно допустимого тока. R = V / I = (5 В — 2 В) / 20 мА = 150 Ом. Для сохранения резистора обратим внимание на рассеиваемую мощность. Она вычисляется следующим образом: P = V * I = 3 В * 20 мА = 60 мВт. Так что проще всего взять резистор 150 Ом, 0,25 Вт. Итак, это все об обычном использовании светодиода с ограничивающим резистором. Светодиод без токоограничивающего резистора Во-первых, почему мы хотим избавиться от резистора? Есть две причины. Для начала, он рассеивает энергию. Превращает электричество в тепло. А мы хотим получить свет от светодиода. Нехорошо. Еще, вы можете уменьшить количество компонентов. Устройство будет экономичнее и на печатной плате останется больше места. Есть два способа обойтись без резистора. Один из них — понизить входное напряжение.

Если все ваше устройство может работать при напряжении, равном открывающему напряжению светодиода, это замечательно. Резистор не нужен. Другим способом является использование широтно-импульсной модуляции (ШИМ). Это означает, что мы включаем и выключаем светодиод. Если это происходит достаточно быстро, человеческий глаз не замечает разницы. Он интегрирует яркость за определенный промежуток времени, как говорят. Часто в документации указывается пиковый прямой ток. Например: IF(peak) = 160 mA (пиковый прямой ток = 160 мА) Condition: Pulse Width <= 1 msec and Duty <= 1/10 (Условие: ширина импульса <= 1 мс, заполнение 1/10) Это означает, что можно включать светодиод с частотой 1 кГц, и он может гореть 1 мс и находиться в темном состоянии 9 мс. В большинстве случаев для пикового прямого тока не указаны напряжения, поэтому мы заранее не знаем, какое должно быть напряжения для тока 160 мА.

Смотря на график, можно оценить его уровень около 3 — 3,2 В, но автор не проверял этого. Оба метода были использованы автором для 64-пиксельной светодиодной матрицы, где светодиоды были подключены к микроконтроллеру без токоограничивающих резисторов.

Входное напряжение было 3 В, если использовать 2 батареи типа АА или около 2,4 В с использованием аккумуляторов. Это позволяет получить открывающий потенциал светодиодов. Матрица позволяет адресацию одной строки целиком в данный момент времени. Вы можете выбирать ячейки только на выбранной строке, устанавливая биты столбцов. В следующий момент времени первая строка отключается, подключается вторая, и т.д. Так вы переключаете в цикле все строки. Это делается так быстро, что видеть мигание невозможно. Каждая строка обновляется с частотой примерно 2 кГц и заполнением импульса 1/8 (потому что строк 8).

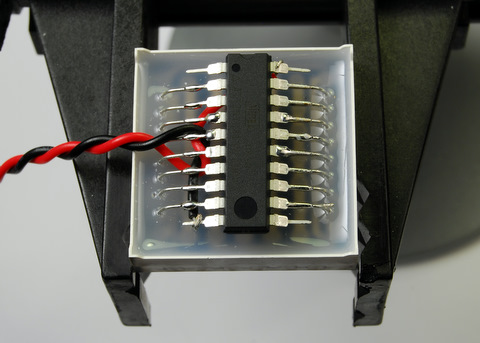

Если для управления светодиодом или светодиодной матрицей вы используете микроконтроллер, нужно обратить внимание на предельно допустимый ток для микроконтроллера. Каждый I/O вывод может быть источником или поглотителем определенного тока.

В документации к ATtiny2313 на странице 181 написано: Absolute Maximum Ratings (абсолютные максимальные параметры):

* DC Current per I/O pin: 40.0 mA (постоянный ток — 40 мА на вывод) И на странице 182 есть замечание: 4. Although each I/O port can sink more than the test conditions (10 mA at VCC = 5V, 5 mA at VCC = 3V) under steady state conditions (non-transient), the following must be observed: 1] The sum of all IOL, for all ports, should not exceed 60 mA. If IOL exceeds the test condition, VOL may exceed the related specification. Pins are not guaranteed to sink current greater than the listed test condition.

(4. не смотря на то, что I/O ток при тестировании составляет 10 мА при питании 5 В и 5 мА при питании 3 В, в отсутствие переходных процессов должно наблюдаться: 1] Сумма всех втекающих в процессор токов для всех портов не должна превышать 60 мА. Если втекающий ток превышает тестовые условия, то напряжение логического нуля может превышать номинальные значения. Не гарантируется, что выводы будут проводить ток, больший чем указано в тестовых условиях.)

Как можно понять, если вы пытаетесь получить ток более 10 мА, высокий или низкий уровень выходного напряжения может выйти за рамки гарантированные производителем. Взгляд на следующие два графика из документации может прояснить эту вещь.

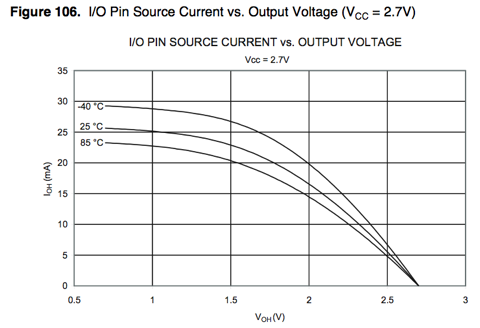

Этот график показывает как выходное напряжение вывода просаживается при увеличении тока для питания 2,7 В. 2,7 В это не те 3 В, которые могут обеспечить 2 батареи АА типа, но на данный момент это довольно близко. Как видно, если потребляется больше тока, выходное напряжение падает. При 5 мА мы имеем напряжение 2,5 В, а при 15 мА напряжение падает до 2,1 В.

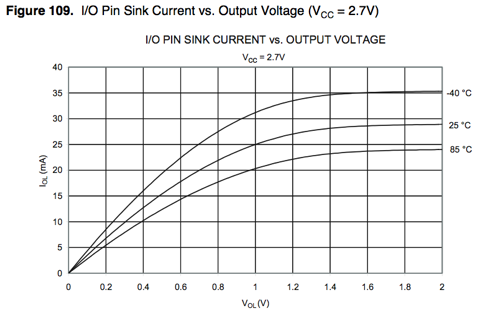

Этот график показывает как выходное напряжение вывода зависит от втекающего в вывод тока. В этом случае при потреблении большего тока выходное напряжение увеличивается. При 5 мА напряжение равно 0,15 В, и при 15 мА оно возрастает до 0,5 В. Чтобы проверить, можно ли в данной схеме использовать ATtiny2313, нужно провести некоторые вычисления. Для матрицы у нас нет документации с красивыми графиками, но есть некоторые цифры. Forward Voltage: 1.80 — 2.20 V (Прямое напряжение: 1,8 — 2,2 В) Maximum Rating: Forward Current: 25 mA (Предельный ток: 25 мА) Предположим, что светодиод работает при 1,8 В и 5 мА.

Это выглядит разумным, если посмотреть на другую документацию. Теперь, если проанализировать показанные выше 2 графика при токе 5 мА, получим 2,5 В для вывода — источника и 0,15 В для вывода — стока. 2.5 В — 0.15 В = 2.35 В Таким образом, мы получаем 2,35 В для светодиода. Это больше, чем мы предполагали (1,8 В). Большее напряжение для светодиода означает больший ток. Теперь посчитаем для 10 мА. Анализируя снова, получим 2,3 В для вывода — источника и 0,3 В для вывода — стока. 2.3 В — 0.3 В = 2.0 В Как видно, если напряжение на светодиоде повышается, ток также увеличивается. Увеличение тока приводит к уменьшению/увеличению выходного напряжения на выводе — источнике/стоке. А это означает уменьшение тока.

Т.е. на каком-то уровне ток стабилизируется. Похоже, 2,0 В при 10 мА подходит для светодиода и микроконтроллера. Это справедливо для светодиода на двух выводах. А что, если мы хотим управлять всей линейкой из 8 светодиодов? В этом случае мы имеем 8 выводов — источников, 8 светодиодов и один вывод — сток. Из вышеприведенного примера следует, что 10 мА на каждый светодиод соответствует 80 мА (!). Это много. На графике это даже не показано. Предположим, что в сумме мы имеем только 25 мА, тогда получается 3,125 мА на светодиод.

Это дает 2,6 В на каждом источнике и 1,0 В на стоке. 2.6 В — 1.0 В = 1.6 В Это означает, что для каждого светодиода остается 1,6 В, что немного меньше открывающего потенциала. Светодиоды будут затемнены. Опять же, если светодиоды потребляют больше тока, микроконтроллер даст им меньшее выходное напряжение. В таком случае яркость строк будет зависеть от числа подключенных ячеек: строки с меньшим количеством горящих диодов будут ярче. Все эти подсчеты и изучение соответствующей документации помогут понять в каких случаях нужно, а в каких не нужно использовать токоограничивающий резистор.

КАК ПОДКЛЮЧИТЬ СВЕТОДИОД

Светодиоды (LED – англ. Light-emitting diode, светящиеся диоды) используются во многих электронных проектах. Но не все могут правильно подключить или выбрать резистор для светодиода, и тогда его можно вывести из строя за доли секунды. Давайте разберёмся в этом и узнаем как всё делается.

Вначале стоит напомнить, что резистор обязательно должен сопровождать светодиод. Независимо от того, подключаете ли вы его к батарейке, Arduino или к чему-то еще, резистор необходим всегда, потому что светоизлучающий диод управляется током! Срок службы питаемого светодиода без резистора невелик, даже если поначалу он вроде бы светится.

Всё потому что LED элементы хотят потреблять как можно больше электроэнергии. Пока не начнет нагреваться, что приведет к перегреву и повреждению его структуры. Следовательно, необходим своеобразный предохранитель в виде резистора, который будет ограничивать количество тока, потребляемого светодиодом.

Какой ток светодиода

По принципу действия светодиоды очень похожи на обычные выпрямительные диоды. Только конструктивное исполнение другое. И первое существенное отличие – это полупроводниковый материал. В случае выпрямительных диодов это чаще кремний. Светодиоды же изготавливаются из разных полупроводников, в зависимости от цвета которым они светятся. Материал определяет прямое напряжение, то есть напряжение, которое прикладывается к светодиоду при прохождении прямого тока через него.

Прямое напряжение – напряжение, равное или превышающее то, при котором ток (прямой ток) начинает течь через диод, и он начинает светиться.

Прямое напряжение и прямой ток

Каждый диод имеет разное прямое напряжение, что важно при выборе ограничительного резистора.

Прямое напряжение зависит от таких факторов, как:

  1. температура окружающей среды,
  2. величина протекающего тока (чем она выше, тем большее напряжение прикладывается к диоду),
  3. используемого производителем полупроводникового материала.

Какой ток может течь через светодиод

Популярные в продаже светодиоды обычно работают с максимальным постоянным током 20-30 мА. Более подробную информацию по этому вопросу можно найти в документации (даташиту) к конкретному LED. Но чаще всего на этих элементах нет маркировки типа и производителя.

К счастью, производимые в настоящее время светодиоды ярко светят даже при гораздо меньшем токе (от 1–3 мА), поэтому нет необходимости подавать на них максимальный ток.

Запитывать типичные 3-5 мм светодиоды (с цветной линзой) током более 10 мА не имеет смысла. Интенсивность их свечения всё-равно существенно не увеличится! Чем больше ток протекает через светодиод (в пределах безопасного диапазона), тем ярче он будет светить. Но во многих случаях разница в яркости не будет иметь большого значения.

Какое напряжение идёт на диод

Производители указывают номинальное прямое напряжение. Это значение будет различным для каждого типа светодиода. Но не нужно каждый раз проверять значения в документации. Достаточно использовать примерную таблицу, содержащую безопасные диапазоны напряжения:

Прямое напряжение LED в зависимости от цвета

Приведенная таблица содержит значения, которые были записаны из даташитов наиболее популярных производителей светодиодов. Конечно есть исключения, например сверх-яркие или мощные светодиоды. Но в случае с обычными, можно смело пользоваться этой таблицей.

А это ещё одна, аналогичная.

Так почему важно контролировать именно ток, протекающий через диод? Правильно задать работу светодиода, задав на нем определенное напряжение, практически невозможно. Придется следить за изменениями температуры и структурными изменениями, что непросто. Поэтому используется постоянный ток.

В общем когда пропускаем через LED ток желаемой интенсивности (например 20 мА), то прямое напряжение на нем устанавливается само.

Как выбрать резистор для LED

Всё что нужно для питания светодиода, – это источник питания и токоограничивающий элемент, то есть резистор. Предположим, что есть батарея на 9 В и красный светодиод, через который должно протекать 7 мА, или по грамотному говоря 0,007 Ампера. Схема подключения с обозначением напряжения LED и резистора показана далее.

Простейшее светодиодное соединение

Ток течет от «+» клеммы батареи, проходит через резистор, светодиод, а затем возвращается обратно к источнику питания. Подключение резистора последовательно со светодиодом необходимо, чтобы не повредить его протекающим слишком большим током. Можно сказать, что резистор действует как ограничитель тока.

По правилам электроники, напряжение от аккумулятора будет распределяться между резистором и светодиодом:

Нам известен ток протекающий в этой цепи (7 мА), поэтому будем использовать закон Ома:

Приведенная формула позволяет рассчитать номинал резистора, через который следует запитать светодиод.

Какое прямое напряжение на диоде? Известно допустим, что он светится красным цветом, маркировки на нем естественно нет. Значит промежуточное значение из таблицы, которое составляет 1,9 В, будет подходящим.

Расчетное значение резистора:

R = (9 В – 1,9 В) / 0,007 А = 1014 Ом

Сразу замечу, что такого резистора мы не найдем в продаже. Все исходит из определенного стандарта, по которому производятся элементы. Тогда будем использовать ближайший по номиналу доступный резистор в 1000 Ом, то есть 1 кОм.

0.1 Ом 1 Ом 10 Ом 100 Ом 1 кОм 10 кОм 100 кОм 1 МОм 10 МОм
0.11 Ом 1.1 Ом 11 Ом 110 Ом 1.1 кОм 11 кОм 110 кОм 1.1 МОм 11 МОм
0.12 Ом 1.2 Ом 12 Ом 120 Ом 1.2 кОм 12 кОм 120 кОм 1.2 МОм 12 МОм
0.13 Ом 1.3 Ом 13 Ом 130 Ом 1.3 кОм 13 кОм 130 кОм 1.3 МОм 13 МОм
0.15 Ом 1.5 Ом 15 Ом 150 Ом 1.5 кОм 15 кОм 150 кОм 1.5 МОм 15 МОм
0.16 Ом 1.6 Ом 16 Ом 160 Ом 1.6 кОм 16 кОм 160 кОм 1.6 МОм 16 МОм
0.18 Ом 1.8 Ом 18 Ом 180 Ом 1.8 кОм 18 кОм 180 кОм 1.8 МОм 18 МОм
0.2 Ом 2 Ом 20 Ом 200 Ом 2 кОм 20 кОм 200 кОм 2 МОм 20 МОм
0.22 Ом 2.2 Ом 22 Ом 220 Ом 2.2 кОм 22 кОм 220 кОм 2.2 МОм 22 МОм
0.24 Ом 2.4 Ом 24 Ом 240 Ом 2.4 кОм 24 кОм 240 кОм 2.4 МОм 24 МОм
0.27 Ом 2.7 Ом 27 Ом 270 Ом 2.7 кОм 27 кОм 270 кОм 2.7 МОм 27 МОм
0.3 Ом 3 Ом 30 Ом 300 Ом 3 кОм 30 кОм 300 кОм 3 МОм 30 МОм
0.33 Ом 3.3 Ом 33 Ом 330 Ом 3.3 кОм 33 кОм 330 кОм 3.3 МОм 33 МОм
0.36 Ом 3.6 Ом 36 Ом 360 Ом 3.6 кОм 36 кОм 360 кОм 3.6 МОм 36 МОм
0.39 Ом 3.9 Ом 39 Ом 390 Ом 3.9 кОм 39 кОм 390 кОм 3.9 МОм 39 МОм
0.43 Ом 4.3 Ом 43 Ом 430 Ом 4.3 кОм 43 кОм 430 кОм 4.3 МОм 43 МОм
0.47 Ом 4.7 Ом 47 Ом 470 Ом 4.7 кОм 47 кОм 470 кОм 4.7 МОм 47 МОм
0.51 Ом 5.1 Ом 51 Ом 510 Ом 5.1 кОм 51 кОм 510 кОм 5.1 МОм 51 МОм
0.56 Ом 5.6 Ом 56 Ом 560 Ом 5.6 кОм 56 кОм 560 кОм 5.6 МОм 56 МОм
0.62 Ом 6.2 Ом 62 Ом 620 Ом 6.2 кОм 62 кОм 620 кОм 6.2 МОм 62 МОм
0.68 Ом 6.8 Ом 68 Ом 680 Ом 6.8 кОм 68 кОм 680 кОм 6.8 МОм 68 МОм
0.75 Ом 7.5 Ом 75 Ом 750 Ом 7.5 кОм 75 кОм 750 кОм 7.5 МОм 75 МОм
0.82 Ом 8.2 Ом 82 Ом 820 Ом 8.2 кОм 82 кОм 820 кОм 8.2 МОм 82 МОм
0.91 Ом 9.1 Ом 91 Ом 910 Ом 9.1 кОм 91 кОм 910 кОм 9.1 МОм 91 МОм

Таблица номиналов резисторов

Будет ли это иметь большое влияние на источник питания светодиодов? Давайте проверим, рассчитав ток, протекающий через светодиод, предполагая что знаем напряжение питания, напряжение приложенное к диоду, и точное значение резистора используя преобразованный закон Ома:

  • I max1 = (9 В – 1,9 В) / 1014 Ом = 7,0019 мА
  • I max2 = (9 В – 1,9 В) / 1000 Ом = 7,1 мА

Разница настолько мала (0,09 мА), что не о чем беспокоиться!

На самом деле мы даже не знаем точно, какое прямое напряжение на светодиоде. Так давайте проверим, как этот параметр повлияет на ток, протекающий через LED. Предположим, что сопротивление резистора равно 1000 Ом, а напряжение батареи 9 В. Вместо прямого напряжения диода подставим в формулу крайние значения из таблицы.

  • I макс = (9 В – 1,6 В) / 1000 Ом = 0,0074 А = 7,4 мА
  • I мин = (9 В – 2,2 В) / 1000 Ом = 0,0068 А = 6,8 мА

Отклонение от запланированных 7 мА не может превышать 0,4 мА, т.е. всего 6%. Это подтверждает, что нет смысла использовать очень точные данные о прямом напряжении на диоде для расчетов – любое отклонение в любом случае будет минимальным.

Напряжение питания не должно быть слишком низким. Теперь проверим что будет, если запитать тот же красный диод от источника напряжением 2,5 В. Для начала нужно рассчитать резистор. Предположим светодиод U = 1,9 В.

R = (2,5 В – 1,9 В) / 0,007 А = 85 Ом

В этом случае понадобится резистор на 85 Ом, конечно такое значение нигде не найдём. Но оставим это для дальнейших расчетов. Теперь оценим диапазон, в котором будет находиться прямой ток, если прямое напряжение диода достигнет экстремальных значений:

  • I макс = (2,5 В – 1,6 В) / 85 Ом = 10,5 мА
  • I мин = (2,5 В – 2,2 В) / 85 Ом = 3,5 мА

Здесь отклонение может составить 3,5 мА от принятого значения 7 мА, то есть до 50%! Ну и чем вызваны эти несоответствия? Изменилось только напряжение питания: оно уменьшилось с 9 В до 2,5 В. Это и привело к снижению напряжения на резисторе. Затем небольшие колебания прямого напряжения вызывали резкое изменение тока диода.

Поэтому по возможности на токоограничивающем резисторе должно падать максимально возможное напряжение. Это положительно скажется на стабилизации прямого тока диода.

Имейте ввиду, что чем больше напряжения подается на резистор, тем больше энергии потребляемой источником питания теряется. Особенно позаботимся об экономии энергии при работе от батарей. Так что всегда должен быть разумный компромисс.

Допуск точности резисторов

Каждый изготовленный радиоэлемент отличается определенной точностью исполнения, называемой допуском. Чем меньше допуск, выраженный в процентах, тем лучше. Фактическое сопротивление резистора может тогда отличаться меньше от номинального сопротивления, указанного на корпусе. Допуск можно прочитать на корпусе резистора, информация об этом закодирована в виде цвета последней полоски:

На практике, два резистора номиналом 1 кОм при измерении омметром вообще не будут равны 1000 Ом!

После расчета резистора нужно посмотреть в таблицу стандартов номиналов и найти значение, наиболее близкое к искомому. Безопаснее всего выбирать значение выше расчетного.

Вернемся к примеру, где нужно запитать красный светодиод от источника питания 2,5 В. Расчеты показали, что нужен резистор 85 Ом. Меньший резистор 82 Ом будет ближайшим в стандарте. Проверим, можно ли его безопасно использовать:

  • I макс = (2,5 В – 1,6 В) / 82 Ом = 10,9 мА
  • I мин = (2,5 В – 2,2 В) / 82 Ом = 3,6 мА

Даже в худшем случае максимальный ток будет далеко от предельного (20-30 мА), поэтому легко можете использовать этот радиоэлемент с меньшим сопротивлением.

Как питать несколько светодиодов

Предположим, есть 4 светодиода для подключения. Первый и самый простой вариант, – подключить каждый из них через отдельный резистор:

Независимое питание каждого светодиода

С точки зрения стабилизации рабочих параметров диодов это лучший подход: каждый из них запитан отдельно и не влияет на остальные. Проблемы с одним не повлияют на остальных. К сожалению, такой способ питания связан с большими потерями энергии. Вот пример питания 4-х красных светодиодов – каждый из них подключен через отдельный резистор 330 Ом. При таком подключении на каждый резистор подается напряжение, необходимое для правильного питания одного светодиода. С каждым последующим LED и его резистором потребление тока всей схемы соответственно увеличивается/

Параллельное соединение светодиодов

Светодиоды имеют две ножки, поэтому их можно успешно подключать параллельно или последовательно. Если бы все диоды были соединены параллельно, схема выглядела бы так:

Но это недопустимое решение!

Каждый светодиод имеет прямое напряжение, которое может незначительно отличаться от одного светодиода к другому – даже в пределах одной и той же серии. Ток для всех 4 LED течет от резистора и распределяется между диодами. В этом случае на светодиодах будет выставлено одно напряжение, потому что они включены параллельно. Сколько это будет? Неизвестно.

Ведь может оказаться, что на одном светодиоде прямое напряжение будет намного ниже, чем на остальных. Тогда почти весь ток, пропускаемый резистором, будет проходить именно через него. Светодиоды станут светить неравномерно, и со временем могут быть повреждены.

Так что стоит помнить: подключение нескольких светодиодов параллельно с использованием одного резистора недопустимо, потому что нет контроля над током, протекающим через каждый из диодов!

Что еще хуже, когда один из светодиодов выходит из строя и перестает светить, его ток будет распространяться на другие диоды. Таким образом, вместо 4 светодиодов, через которые протекает, например 10 мА (всего 40 мА), в схеме будет уже 3 светодиода, через которые протекает

13 мА (ведь всего 40 мА). А если сразу 3 LED повреждены, весь ток (40 мА) будет проходить через последний, что приведет к его гарантированному повреждению!

Если светодиоды не идентичны, одни светятся ярче, другие – темнее. Этот эффект особенно заметен, когда берем светодиоды разного цвета.

Последовательное соединение светодиодов

Один и тот же по величине ток всегда течет через последовательно соединенные компоненты.

Питание светодиодов, соединенных последовательно

При таком подключении получим такой ток, как если бы питали только один светодиод. А вот количество энергии, затрачиваемой на резистор, будет уменьшено, потому что падение напряжения на светодиодах будет большим.

Но напряжение, подаваемое на резистор – уменьшилось. Из 9 В, обеспечиваемых батареей, около 8 В должны быть выделены на диоды, включенные последовательно. Как мы знаем, меньший ток, подаваемый на резистор, ухудшит стабильность тока светодиода. Посчитаем насколько. Сначала выберем соответствующий токоограничивающий резистор для этих LED элементов. Предположим, надо чтобы в цепи протекало только около 4 мА.

R = (9 В – 4,19 В) / 0,004 А = 350 Ом

Расчетный резистор лучше всего округлить до ближайшего стандартного из серии – 330 Ом. Теперь оценим, какой ток будет протекать в наихудших возможных условиях, то есть когда прямое напряжение всех LED будет самым низким и самым высоким:

    I макс = (9 В – 4 · 1,6 В) / 330 Ом =

Всегда полезно проводить такой анализ наихудшего случая. Благодаря этому можно проверить, будет ли схема работать должным образом во всех возможных условиях.

Расчеты показали, что в зависимости от прямого напряжения на светодиоде ток, протекающий по цепи, может изменяться в широких пределах (1-8 мА). Конечно таких значений достаточно, чтобы светодиоды нормально светились. Но гораздо безопаснее будет их комбинировать следующим образом:

Питание светодиодов соединенных параллельно и последовательно

Давайте подсчитаем, насколько ток может колебаться в каждой ветви приведенной схемы. Предположим, что используем красные светодиоды и резисторы 330 Ом.

Что если подключим последовательно 4 белых светодиода с прямым напряжением 3 В? Это дает в сумме 4 х 3 В = 12 В, что выше чем напряжение источника питания (9 В). Значит такое соединение невозможно. Потребовалось бы найти источник питания с более высоким напряжением или подключить светодиоды в другой конфигурации.

Многие новички в электронике задаются вопросом, можно ли поменять местами компоненты в ряду – например разместить резистор позади светодиода, а не перед ним. Они опасаются что такая замена может повредить компоненты. Так что должно быть первым: светодиод или резистор? Важен ли порядок последовательного подключения?

На самом деле одинаковый ток протекает через последовательно соединенные компоненты. Так что никакой разницы в работе вышеперечисленных схем не будет. Элементы соединенные последовательно, можно перемещать между собой любым способом. Ток, протекающий через такую ??схему, будет одинаковым! Единственное условие – соблюдать полярность таких элементов как диоды, электролитические конденсаторы и так далее.

Простые примеры расчётов

1) Рассчитаем резистор, которым хотим запитать один зеленый светодиод от батареи 9 В. Диод предполагается использовать как сигнализатор, поэтому достаточно, чтобы он светился несильно.

  • U пит = 9 В
  • U диода = 2,85 В
  • I диода = 2 мА

Идеальное значение резистора: (9 – 2,85) / 0,002 = 3075 Ом. Соответствующий резистор по стандарту: 3 кОм.

2) Рассчитаем резисторы, которыми хотим запитать два желтых светодиода, соединенных последовательно. Источник – блок питания 6 В. Светодиоды должны светиться достаточно ярко.

  • U пит = 6 В
  • U диода = 2,15 В, итого 2 х 2,15 = 4,3 В
  • I диода = 7 мА

Идеальное значение резистора: (6 – 4,3) / 0,007 = 242 Ом. Соответствующий резистор: 240 Ом.

Источник питания для схемы

В приведенных рассуждениях специально упущен тот факт, что источник питания является еще одним ограничением. Имейте в виду, что батарейки вообще не обеспечивают стабильного напряжения. Не всегда на выходе батареи Крона мы получим 9 В. Может быть больше у свежей, а может быть меньше у подсевшей. Этот параметр также необходимо учитывать при подробных расчетах.

Выше для наглядности таблица с параметрами напряжения на свинцовой батарее при разной степени разряда.

Подведём итоги

Правильный выбор резистора – дело несложное, всего несколько простых формул и вольт-амперных зависимостей. Помните, что расчеты никогда не покажут идеальное значение, которое обычно недостижимо. Следовательно их результаты необходимо корректировать в зависимости от того, что есть в распоряжении по деталям. Главное, ни в коем случае не подключать светодиод без резистора!

И в дополнение несколько практических материалов о работе со светодиодами:

Как рассчитать сопротивление резистора для светодиода?

Полупроводниковые технологии давно используются в электронике. За счет конструкции диоды обеспечивают одностороннее движение тока. Обратно его не пускает повышенное сопротивление.

Светодиоды – отдельная категория, сравнительно старая технология. Первые устройства появились еще в 1970-х. Сегодня они пользуются популярностью во многих сферах. Привлекательность светодиодов обеспечивает энергоэффективность, практичность и широкий диапазон параметров. Светодиоды могут выдавать разную яркость и мощность свечения. Их используют в различных системах: лампы, экраны, индикаторы приборов.

Расчет резистора для одного светодиода

Для питания одного светодиода нам понадобится источник питания, например две пальчиковые батарейки по 1,5В каждая. Светодиод возьмем красного цвета, где прямое падение напряжения при рабочем токе 0,02 А (20мА) равно -2 В. Для обычных светодиодов максимально допустимый ток равен 0,02 А. Схема подключения светодиода представлена на рис.1.

Почему я использую термин «прямое падение напряжение», а не напряжение питания. А дело в том, что параметра напряжения питания как такового у светодиодов нет. Вместо этого используется характеристика падения напряжения на светодиоде, что означает величину напряжения на выходе светодиода при прохождении через него номинального тока. Значение напряжения, указанное на упаковке, отражает как раз падение напряжения. Зная эту величину, можно определить оставшееся на светодиоде напряжение. Именно это значение нам нужно применять в расчетах.

Прямое падение напряжение для различных светодиодов в зависимости от длины волны представлено в таблице 1.

Таблица 1 — Характеристики светодиодов

Цветовая характеристика Длина волны, нМ Напряжение, В
Инфракрасные от 760 до 1,9
Красные 610 — 760 от 1,6 до 2,03
Оранжевые 590 — 610 от 2,03 до 2,1
Желтые 570 — 590 от 2,1 до 2,2
Зеленые 500 — 570 от 2,2 до 3,5
Синие 450 — 500 от 2,5 до 3,7
Фиолетовые 400 — 450 2,8 до 4
Ультрафиолетовые до 400 от 3,1 до 4,4
Белые широкий спектр от 3 до 3,7

Точное значение падения напряжения светодиода, можно узнать на упаковке к данному светодиоду или в справочной литературе.

Сопротивление резистора определяется по формуле:

R = (Uн.п – Uд)/Iд = (3В-2В)/0,02А = 50 Ом.

  • Uн.п – напряжение питания, В;
  • Uд — прямое падение напряжения на светодиоде, В;
  • Iд – рабочий ток светодиода, А.

Поскольку такого сопротивления в стандартном ряду нет, выбираем ближайшее сопротивление из номинального ряда Е24 в сторону увеличения — 51 Ом.

Чтобы гарантировать долгую работу светодиода и исключить ошибку в расчетах, рекомендую при расчетах использовать не максимально допустимый ток – 20 мА, а немного меньше – 15 мА.

Данное уменьшение тока никак не скажется на яркости свечения светодиода для человеческого глаза. Чтобы мы заметили изменение яркости свечения светодиода например в 2 раза, нужно уменьшить ток в 5 раза (согласно закона Вебера — Фехнера).

В результате мы получим, расчетное сопротивление токоограничивающего резистора: R = 50 Ом и мощность рассеивания Р = 0,02 Вт (20мВт).

Как рассчитать резистор для светодиодов - формулы с примерами онлайн калькулятор Таблица подбора резистора с максимально приближенным значением сопротивления Таблица подбора резистора с максимально приближенным значением сопротивления Таблица подбора резистора с максимально приближенным значением сопротивления

Примеры расчетов сопротивления и мощности резистора

Чтобы помочь новичкам сориентироваться, приведем пару практических примеров расчета сопротивления для светодиодов.

Cree XM–L T6

В первом случае проведем вычисление резистора, необходимого для подключения мощного светодиода Cree XM–L к источнику напряжения 5 В. Cree XM–L с бином T6 имеет такие параметры: типовое ULED = 2,9 В и максимальное ULED = 3,5 В при токе ILED=0,7 А. В расчёты следует подставлять типовое значение ULED, так как. оно чаще всего соответствует действительности. Рассчитанный номинал резистора присутствует в ряду Е24 и имеет допуск в 5%. Однако на практике часто приходится округлять полученные результаты к ближайшему значению из стандартного ряда. Получается, что с учетом округления и допуска в 5% реальное сопротивление изменяется и вслед за ним обратно пропорционально меняется ток. Поэтому, чтобы не превысить рабочий ток нагрузки, необходимо расчётное сопротивление округлять в сторону увеличения.

Используя наиболее распространённые резисторы из ряда Е24, не всегда удаётся подобрать нужный номинал. Решить эту проблему можно двумя способами. Первый подразумевает последовательное включение добавочного токоограничительного сопротивления, который должен компенсировать недостающие Омы. Его подбор должен сопровождаться контрольными измерениями тока.

Второй способ обеспечивает более высокую точность, так как предполагает установку прецизионного резистора. Это такой элемент, сопротивление которого не зависит от температуры и прочих внешних факторов и имеет отклонение не более 1% (ряд Е96). В любом случае лучше оставить реальный ток немного меньше от номинала. Это не сильно повлияет на яркость, зато обеспечит кристаллу щадящий режим работы.

Расчет резистора при последовательном соединении светодиодов

В случае расчета резистора при последовательном соединении, все светодиоды должны быть одного типа. Схема подключения светодиодов при последовательном соединении представлена на рис.2.

Например мы хотим подключить к блоку питания 9 В, три зеленых светодиода, каждый по 2,4 В, рабочий ток – 20 мА.

Сопротивление резистора определяется по формуле:

R = (Uн.п – Uд1 + Uд2 + Uд3)/Iд = (9В — 2,4В +2,4В +2,4В)/0,02А = 90 Ом.

  • Uн.п – напряжение питания, В;
  • Uд1…Uд3 — прямое падение напряжения на светодиодах, В;
  • Iд – рабочий ток светодиода, А.

Выбираем ближайшее сопротивление из номинального ряда Е24 в сторону увеличения — 91 Ом.

Зачем нужны резисторы на светодиодной ленте?

разве нельзя подобрать такие светодиоды, чтобы соединить их последовательно столько штук чтобы получить напряжение питания 12 вольт?

Если посмотрите схемы включения светодиодов, то во всех схемах стоят токоограничивающие резисторы. Исключение составляют только схемы питания светодиодов стабилизаторами токов. Их называют еще драйверами для светодиодов. Если включить светодиоды без ограничивающего резистора, то они скоро деградируют от перегрева. Если их включить последовательно, то выйдет один из цепочки. Вся цепочка перестанет гореть. При параллельном включении из строя будут выходить все поочередно. Теорию рассказывать долго. Если кратко, то в вашей схеме сопротивления нужны. Если его уменьшить, чтобы светодиоды горели поярче, то они проживут не долго.

1. Ответ на основной и единственный вопрос, суть которого «Почему бы в цепочке не ограничиться одними светодиодами?», не получен, т.к. не описан стабилизирующий механизм резистора.

2. Объяснения про «драйверы» и про последовательное/пар­ аллельно включение вообще к вопросу отношения не имеет и еще больше сбивает с толку. — 5 месяцев назад

«Если включить светодиоды без ограничивающего резистора, то они скоро деградируют от перегрева. Теорию рассказывать долго.» — фееричный, классический бред, человека, не разбирающегося в предмете, но пытающегося умничать.

Расчет резисторов при параллельно – последовательном соединении светодиодов

Часто на практике нам нужно подключить к источнику питания большое количество светодиодов, несколько десятков. Если все светодиоды подключить последовательно через один резистор, то в таком случае напряжения на источнике питания нам не хватит. Решением данной проблемы является параллельно-последовательное соединение светодиодов, как это показано на рис.3.

Исходя из напряжения источника питания, определяется максимальное количество светодиодов, которые можно соединить последовательно.

Например у нас имеется источник питания 12 В, исходя из напряжения источника питания максимальное количество светодиодов для одной цепи будет равно: 10В/2В = 5 шт, учитывая что на светодиоде (красного цвета) падение напряжения — 2 В.

Почему 10 В, а не 12 В мы взяли, связано это с тем, что на резисторе также будет падение напряжения и мы должны оставить, где то 2 В.

Сопротивление резистора для одной цепи, исходя из рабочего тока светодиодов определяется по формуле:

R = (Uн.п – Uд1 + Uд2 + Uд3+ Uд4+ Uд5)/Iд = (12В — 2В + 2В + 2В + 2В + 2В)/0,02А = 100 Ом.

Выбираем ближайшее сопротивление из номинального ряда Е24 в сторону увеличения — 110 Ом.

Количество таких цепочек из пяти светодиодов параллельно соединенных практически не ограничено!

Особенности подключения светодиода

Светодиод – это полупроводник, кристалл кремня, который способен проводить напряжение и ток лишь в одном направлении. У лед-лампы (как и у диода) 2 вывода – анод («+») и катод («-»), при подключении важно соблюдать полярность – ток должен проходить от анода к катоду. На аноде должно быть положительное напряжение, на катоде – отрицательное.

Основное отличие от других источников света – невозможность прямого подключения к источнику питания. Это обусловлено другой особенностью – потрeблением всего объема мощности, которая передается. Поэтому требуется последовательное подключение к схеме токоограничивающего устройства (резистора), использующего излишки напряжения и электротока.

Светодиод подключается к источнику питания и резистору:

  • последовательно;
  • параллельно;
  • комбинированно.

Для подключения к бытовой электросети существуют специально разработанные схемы и формулы для расчетов.

Важно! Идеальный для лед-ламп источник питания – драйвер, изготовленный промышленным способом. Если он стоит дороже, чем лампа, покупать нецелесообразно. Гораздо выгоднее подобрать другой источник питания в комбинации с ограничивающим элементом.

Разработку схемы и расчеты затрудняет еще одно обстоятельство. Ни один производитель не может указать точные параметры для каждого диода, поэтому определяет средний показатель напряжения при оптимальном уровне электротока для выпущенной партии. Это значит, в процессе разработки схемы и при расчетах по формулам лучше всего при помощи мультиметра определить точные значения.

Существует целый ряд правил, которые обязательно соблюдаются при сборке схемы:

  • цепочка собирается из ламп одного производителя с одинаковыми параметрами;
  • если диодов много, для них требуется радиатор;
  • на входе напряжение не должно превышать 35 В;
  • для пайки необходимо использовать пинцет и качественный маломощный паяльник с максимальной температурой до 260ос;
  • ножки нельзя гнуть под большим углом (у основания они не должны менять положение);
  • требуется плата из оргстекла или другого диэлектрика (предварительно высверливаются отверстия, соответствующие диаметру ламп);
  • в цепочку желательно включать пpeдoxpaнители.

Важно! На параметры электротока влияет температура окружающей среды, поэтому при расчетах оптимальный показатель нужно определять на 2-3 вольта ниже. Яркость при этом пpaктически не теряется, срок эксплуатации продлевается.

Расчет резистора при параллельном соединении светодиодов

Данное подключение является не желательным и я его не рекомендую применять на практике. Связано это с тем что, у каждого светодиода присутствует технологическое падение напряжения и даже если все светодиоды из одной упаковке – это не является гарантией, что у них падение напряжение будет одинаково из-за технологии производства.

В результате у одного светодиода, ток будет больше чем у других и если он превысить максимально допустимый ток, он выйдет из строя. Следующий светодиод перегорит быстрее, так как через него уже будет проходить оставшийся ток, распределенный между другими светодиодами и так до тех пор, пока все светодиода не выйдут из строя.

Основные выводы

Приведенные выше формулы на пpaктике необходимо корректировать. Даже в одной партии у светодиодов различные показатели. Чтобы получить точные результаты, в формулы желательно вставлять цифры, полученные при тестировании лед-лампочек.

Необходимо так же учесть температуру среды. Это значит, что для использования в помещениях расчеты проводятся не так, как для использования вне помещений. Если в схему включаются пpeдoxpaнители, учитывается так же их сопротивление. Ведь у любого электроприбора оно есть.

Когда следует подключать светодиод через резистор

Существует несколько случаев, когда такая электрическая схема уместна. Во-первых, токоограничивающий резистор стоит использовать, если эффективность схемы не первоочередная задача. В качестве примера можно привести применение светодиода в качестве индикатора в приборах. В таком случае важно самом свечение, а не его яркость.

Во-вторых, применение резистора оправдано в случаях, когда необходимо выяснить полярность и работоспособность LED элемента. Одним из методов является подключение прибора к блоку питания. В этом качестве часто используют аккумуляторы от мобильных телефонов или батарейки. Напряжение на них может достигать 12 В. Это очень высокая величина, и прямое подключение светодиода приведет к поломке. Для ограничения напряжения в цепь вставляют резистор.

В-третьих, резистор используют в исследовательских целях для изучения работы новых образцов светодиодов.

В других случаях можно воспользоваться драйвером – прибором, стабилизирующим ток.

Теоретическая часть

Светодиод – полупроводниковый элемент, который излучает свет при прохождении сквозь него тока с определенными параметрами. Долговечность подключенного устройства и стабильность его работы напрямую зависит от величины тока, которая на него подается. Именно стабильность, а не сила тока; вопреки распространенному мнению, даже незначительные превышения в этом параметре значительно увеличивают скорость паспортной деградации кристаллов, излучающих светодиодный свет.

Во избежание нежелательных перегрузок была предложена система ограничения подаваемого тока, которая называется «токоограничивающий резистор». Важно отметить, что он именно ограничивает ток, поступающий в устройство, но не стабилизирует его, поэтому при неправильно подобранном резисторе его наличие может оказаться бесполезным. Для правильного подбора сопротивления к конкретному источнику света необходимо узнать некоторые технические данные и провести расчет сопротивления резистора.

Светодиод и ограничитель для него

Светодиод и ограничитель для него

Математический расчет.

Для подбора сопротивления придется вспомнить школьный курс физики.

На рисунке представлена простая последовательная электрическая схема соединения резистора и диода. На схеме применены следующие обозначения:

  • U – входное напряжение блока питания;
  • R – резистор с падением напряжения UR;
  • LED – светодиод с падением напряжения ULED (паспортное значение) и дифференциальным сопротивлением RLED;

Поскольку элементы соединены последовательно, то сила тока I в них одинакова.

По второму закону Кирхгофа:

Одновременно используем закон Ома:

Подставим формулу (2) в формулу (1) и получим:

Путем простых математических преобразований из формул (1) и (3) найдем искомое сопротивление резистора R:

Для более точного подбора можно рассчитать мощность рассеивания резистора Р.

Примем напряжение блока питания U = 10 В.

Характеристики диода: ULED = 2В, I = 40 мА = 0,04A.

Подставим нужные цифры в формулу (4), получим: R = (10 – 2) / 0,04 = 200 (Ом).

Мощность рассеивания (5): составит Р = (10 – 2) * 0,04 = 0,32 (Вт).

Параллельное и последовательное включение светодиодов

С целью совмещения параметров цепей питания и характеристик светодиодов широко распространены последовательное и параллельное соединение нескольких элементов. У каждого типа соединений есть как достоинства, так и недостатки.

Параллельное включение

Достоинством такого соединения является использование всего одного ограничителя на всю цепь. Следует оговориться, что данное достоинство является единственным, поэтому параллельное соединение практически нигде не встречается, за исключением низкосортных промышленных изделий. Недостатки таковы:

  1. Мощность рассеивания на ограничительном элементе растет пропорционально количеству параллельно включенных светодиодов.
  2. Разброс параметров элементов приводит к неравномерности распределения токов.
  3. Перегорание одного из излучателей ведет к лавинообразному выходу из строя всех остальных ввиду увеличения падения напряжения на параллельно включенной группе.

Несколько увеличивает эксплуатационные свойства соединение, где ток через каждый излучающий элемент ограничивается отдельным резистором. Точнее, это является параллельным соединением отдельных цепей, состоящих из светодиодов с ограничительными резисторами. Основное достоинство — большая надежность, поскольку выход из строя одного или нескольких элементов никаким образом не отражается на работе остальных.

Недостатком является тот факт, что из-за разброса параметров светодиодов и технологического допуска на номинал сопротивлений яркость свечения отдельных элементов может сильно различаться. Такая схема содержит большое количество радиоэлементов.

Параллельное соединение с индивидуальными ограничителями находит применение в цепях с низким напряжением, начиная с минимального, ограниченного падением напряжения на p-n переходе.

Установка резисторов-обманок для светодиодных ламп

При установке светодиодных ламп в автомобиль некоторые владельцы сталкиваются с проблемами частого мигания поворотников и ошибок бортового компьютера. Как их решить.

При установке светодиодных ламп в автомобиль некоторые владельцы сталкиваются с проблемами.

Первая: при установке светодиодных ламп в поворотники, реле поворотов срабатывает чаще, как будто перегорела какая нибудь лампа. Происходит это по тому, что реле поворотов расчитанны на стандартные галогеновые лампы, мощность которых может быть в диапазоне от 1W до 21W. Светодиодные лампы потребляют от 0.1 W до 6W.

Выходом из этой ситуации является установка дополнительных резисторов (обманок) или специальных реле поворотов, рассчитанных на использование светодиодных ламп.

Поскольку специальные реле довольно дороги и их можно использовать только со светодиодными лампами (например, нельзя поставить 2 светодиодные лампы и 2 галогеновые), то рассмотрим вариант подключения резисторов (обманок).

Для примера расчёта возьмём стандартный автомобиль, у которого установлены 2 лампы поворотников в передних фарах, 2 повторителя поворотов на крыльях и 2 лампы поворотников в задних фонарях. Далее нам необходимо определить тип лампы: обычно в фарах и фонарях используются лампы мощностью 21W, а в повторителях на крыльях или зеркалах – мощностью 5W.

И так, у нас 4*21W+2*5W. Расчётная мощность реле 94W. При такой мощности реле включает поворотники 1 раз каждые 0.5 секунды. При замене только передних ламп и ламп в повторителях на светодиодные, суммарная мощность ламп равна 2*3W+2*1W+2*21W = 50W . При такой мощности реле будет срабатывать каждые 0.27 секунды, или, почти в 2 раза чаще. На данный момент существуют резисторы мощностью 25W и 50W. Необходимо дополнить цепь приблизительно до 94W. При этом не стоит забывать, что резисторы необходимо устанавливать как на левую, так и на правую стороны. Выбраны резисторы по 25W 2штуки. После включения резисторов в цепь, считаем суммарную мощность: 2*3W+2*1W+2*21W +2*25W = 100W. При такой мощности реле будет срабатывать 1 раз в 0.52 секунды, что практически совпадает с первоначальным временем. На глаз определить разницу очень сложно.

Вторая проблема – это проблема с бортовым компьютером. Во многих современных автомобилях стоит система определения неисправности ламп, которая сигнализирует о том, что какая-либо лампа вышла из строя. В других, более продвинутых системах, происходит отключение электропитания поврежденной сети и (или) переключение её функциональности на други лампы (например, перегоревшие стоп-сигналы будут зажигаться в лампах противотуманных фар заднего фонаря). При замене ламп на светодиодные, данные системы сигнализируют о том, что лампа перегорела. Происхдит это по тому, что светодиодные лампы потребляют намного меньше энергии чем галогеновые (на которые данная система и расчитана). К примеру, вместо 55W противотуманной фары всего 7.5W. Выходом из ситуации являются всё те же резисторы (обманки). Установка резистора, мощностью 55W, к имеющимся в светодиодной лампе 7.5W даст в сумме 62.5W, что не выходит за рамки погрешностей таких систем контроля (их погрешность

20-30% от номинала).

Установка резисторов (обманок) в цепь осуществляется с помощью коннекторов, которые входят в комплект поставки. Они не повреждают провода (при установке происходит неболшой разрез изоляции провода, что обеспечивает электрический контакт с проводником). При демонтаже незаметны следы их установки. Принципиальная схема установки Резисторов обманок: От источника питания через выключатель (или реле), по средством 2х проводов “+” и “–” к лампе подаётся ток. Подключение резистора в цепь производится параллельно. То есть, один из проводов резистора, по средствам коннектора, присоеденяется к плюсовому проводу, второй провод резистора присоединяется к минусовому. Вследствие чего получается стабильная система, отвечающая заводским характеристикам.

Далее подробно рассмотрим резистор, его крепление и подключение. На следующем рисунке изображены 2 резистора мощностью 25 и 50 ватт. Габаритные размеры резисторов обманок 30*27*15мм и 30*50*15мм соответственно:

В комплект включен резистор, а так же 2 зажим-коннектора для проводов:

Подключение резистора выполняется следующим образом: в коннектор вставляется провод от лампы поворотника и один из проводов от резистора. После чего, защелкивается фиксатор. Так же зажимается второй провод от поворотника со вторым проводом резистора. При этом металлический коннектор замыкает провода. После закрытия фиксатора, металлический коннектор становится скрыт, а корпус “захлопнут” тем же фиксатором:

Зачем нужен резистор для светодиода

Использование ограничительных резисторов при включении светодиодов является пусть и не самым эффективным, зато самым простым и дешевым решением ограничить ток в допустимых пределах. Схемные решения, которые позволяют с высокой точностью стабилизировать ток в цепи излучателей достаточно сложны для повторения, а готовые имеют высокую стоимость.

Применение резисторов позволяет выполнять освещение и подсветку своими силами. Главное при этом — умение пользоваться измерительными приборами и минимальные навыки пайки. Грамотно рассчитанный ограничитель с учетом возможных допусков и колебаний температуры способен обеспечить нормальное функционирование светодиодов в течении всего заявленного срока службы при минимальных затратах.

есть в природе лента с SMD без резисторов ?

есть в природе лента с SMD без резисторов ?

iurii » 26 июн 2015, 03:03

Re: есть в природе лента с SMD без резисторов ?

ivdor » 26 июн 2015, 04:23

Оно и не что-либо как и не как-либо что. А что касательно относительно – то безусловно. Оно и не надо было бы, но доведись такое дело – вот я вам и пожалуйста. Я все.

PS: используйте вышеприведенную информацию на свой страх и риск..

Re: есть в природе лента с SMD без резисторов ?

iurii » 26 июн 2015, 12:35

Re: есть в природе лента с SMD без резисторов ?

ivdor » 26 июн 2015, 12:39

Оно и не что-либо как и не как-либо что. А что касательно относительно – то безусловно. Оно и не надо было бы, но доведись такое дело – вот я вам и пожалуйста. Я все.

PS: используйте вышеприведенную информацию на свой страх и риск..

Re: есть в природе лента с SMD без резисторов ?

iurii » 26 июн 2015, 12:55

Re: есть в природе лента с SMD без резисторов ?

Светочъ » 26 июн 2015, 13:03

Разве не ты писал? Бывает лента просто с последовательно напаянными ледами на 0,5 ватт или меньше ( без резисторов ) для подключения к драйверу.Нарезать нужное количество а там уже или один кусок или в паралель если драйвер на больший ток. Думается что ооочень удобно было бы работать с такой для поклейки на альюминевые рейки

Где тут силиконовая оболочка

Re: есть в природе лента с SMD без резисторов ?

ivdor » 26 июн 2015, 13:09

Оно и не что-либо как и не как-либо что. А что касательно относительно – то безусловно. Оно и не надо было бы, но доведись такое дело – вот я вам и пожалуйста. Я все.

PS: используйте вышеприведенную информацию на свой страх и риск..

Re: есть в природе лента с SMD без резисторов ?

iurii » 26 июн 2015, 13:23

Где тута просто леды один за другим без резисторов https://www.transistor.ru/catalog/ledribbon/614/ Да и почему такая лента должна быть спецефичной . Неужели нет никакого рациона в использовании этакой .

Re: есть в природе лента с SMD без резисторов ?

Invisible_Light » 26 июн 2015, 20:27

Re: есть в природе лента с SMD без резисторов ?

Sergey106 » 07 июл 2015, 14:51

Re: есть в природе лента с SMD без резисторов ?

iurii » 08 июл 2015, 00:41

Re: есть в природе лента с SMD без резисторов ?

ivdor » 08 июл 2015, 00:49

Оно и не что-либо как и не как-либо что. А что касательно относительно – то безусловно. Оно и не надо было бы, но доведись такое дело – вот я вам и пожалуйста. Я все.

PS: используйте вышеприведенную информацию на свой страх и риск..

Re: есть в природе лента с SMD без резисторов ?

iurii » 08 июл 2015, 02:19

Re: есть в природе лента с SMD без резисторов ?

ivdor » 08 июл 2015, 03:21

Так драйверу вообще пофиг что к нему подключают – хоть стандартную ленту, хоть резисторы нагрузочные. Его задача давать ток. Просто при подключении ленты, рассчитанной на 12В, грубо говоря четверть мощности уйдет в нагрев резисторов. Меняя их на перемычки или 1.Ом резисторы – мы сокращаем лишние потери. Небольшое отличие получаем в расчетах требуемого питателя и ленты.

С чисто-последовательными резисторами лент не попадалось. Только 0.5м “ленточки”. Но за отдельную плату, как мне кажется, вполне могут и спаять в длинную ленту – спрос рождает предложение.

Оно и не что-либо как и не как-либо что. А что касательно относительно – то безусловно. Оно и не надо было бы, но доведись такое дело – вот я вам и пожалуйста. Я все.

PS: используйте вышеприведенную информацию на свой страх и риск..

Re: есть в природе лента с SMD без резисторов ?

GafferZV » 09 июл 2015, 20:46

Подключение светодиодной ленты

Светодиодные ленты выпускаются на различное напряжение питания. На ленте располагается цепь из последовательно включенных диодов. Количество диодов и сопротивление ограничительных резисторов зависят от напряжения питания ленты.

Наиболее распространенные типы светодиодных лент предназначены для подключения в цепь с напряжением 12 В. Использование для работы большего значения напряжения здесь также возможно. Для правильного расчета резисторов необходимо знать ток, идущий через единичный участок ленты.

Увеличение длины ленты вызывает пропорциональное увеличение тока, поскольку минимальные участки технологически соединены параллельно. Например, если минимальная длина отрезка составляет 50 см, то на ленту 5м из 10 таких отрезков придется возросший в 10 раз ток потребления.

Зачем резистор перед светодиодом

Как правило окажется, что резисторы с таким номиналом не выпускаются, и вам будет показан ближайший стандартный номинал. Если не удаётся сделать точный подбор сопротивления, то используйте больший номинал. Подходящий номинал можно сделать подключая сопротивление параллельно или последовательно. Расчет сопротивления для светодиода можно не делать, если использовать мощный переменный или подстроечный резистор. Наиболее распространены типа 3296 на 0,5W. При использовании питания на 12В, последовательно можно подключить до 3 LED.
Резисторы бывают разного класса точности, 10%, 5%, 1%. То есть их сопротивление может погрешность в этих пределах в положительную или отрицательную сторону. Не забываем учитывать и мощность токоограничивающего резистора, это его способность рассеивать определенное количество тепла. Если она будет мала, то он перегреется и выйдет из строя, тем самым разорвав электрическую цепь.

Как зависит рабочее напряжение светодиода от его цвета

Таблица зависимости рабочего напряжения светодиода от его цвета.

Так же при расчёте светодиодов следует учитывать разброс параметров, для дешевых они будут максимальны, для дорогих они будут более одинаковыми. Чтобы проверить этот параметр, необходимо включить их в равных условиях, то есть последовательно.

Уменьшая тока или напряжение снизить яркость до слегка светящихся точек. Визуально вы сможете оценить, некоторые будут светится ярче, другие тускло. Чем равномернее они горят, тем меньше разброс. Калькулятор расчёта резистора для светодиода подразумевает, что характеристики светодиодных чипов идеальные, то есть отличие равно нулю.

Напряжение падения для распространенных моделей маломощных до 10W может быть от 2В до 12В. С ростом мощности увеличивается количество кристаллов в COB диоде, на каждом есть падение. Кристаллы включаются цепочками последовательно, затем они объединяются в параллельные цепи. На мощностях от 10W до 100W снижение растёт с 12В до 36В. Этот параметр должен быть указан в технических характеристиках LED чипа и зависит от назначения цвета:

  • синий;
  • красный;
  • зелёный;
  • желтый;
  • трёхцветный RGB;
  • четырёхцветный RGBW;
  • двухцветный;
  • теплый и холодный белый.

Прежде чем подобрать резистор для светодиода на онлайн калькуляторе, следует убедится в параметрах диодов. Китайцы на Aliexpress продают множество led, выдавая их за фирменные. Наиболее популярны модели SMD3014, SMD 3528, SMD2835, SMD 5050, SMD5630, SMD5730. Например, чаще всего китайцы обманывают на SMD5630 и SMD5730. Цифры в маркировке обозначают лишь размер корпуса 5,6мм на 3,0мм.

Наглядным примером будут автомобильные лампы и светодиодные кукурузы, в которых поставлено большое количество слабеньких и некачественных ЛЕД чипов. Обычный покупатель считает, чем больше светодиодов чем лучше светит и выше мощность. Автомобильные лампы на самых слабых лед 0,1W Чтобы сэкономить денежку, мои светодиодные коллеги ищут приличные ЛЕД на Aliexpress.

Ищут хорошего продавца, который обещает определённые параметры, заказывают , ждут доставку месяц. После тестов оказывается, что китайский продавец обманул, продал барахло. Повезёт, если на седьмой раз придут приличные диоды, а не барахло. Обычно сделают 5 заказов, и не добившись результата и идут делать заказ в отечественный магазин, который может сделать обмен.

Сопротивление резистора для светодиода

Чтобы избежать перегрева, необходимо точно и правильно выполнить расчет сопротивления светодиода. Это касается сопротивления резистора, особенно его расчетной мощности. Подключать резистор можно с любой стороны диода, независимо от того, плюс это или минус.

Ток питания должен обязательно соответствовать номиналу. Поэтому, светодиод нельзя подключать напрямую, иначе, даже при незначительном изменении напряжения, величина тока может значительно увеличиться. Из-за этого, срок эксплуатации существенно сокращается. Все эти скачки устраняются резистором, последовательно включенным в сеть.

В некоторых случаях, уделяется недостаточно внимания защите светодиода от обратного напряжения, поскольку он якобы не перегорает. Однако, такой режим работы представляет определенную опасность. Иногда, сильное электрическое поле в обратном полупериоде, вызывает пробивание светодиода и ток начинает проходить через него в обратном направлении.

Устройство светодиода

Светодиоды — полупроводниковые приборы с электронно-дырочным переходом, создающий оптическое излучение при пропускании через него электрического тока в прямом направлении.

Излучаемый светодиодом свет лежит в узком диапазоне спектра. Иными словами, его кристалл изначально излучает конкретный цвет (если речь идёт об СД видимого диапазона) — в отличие от лампы, излучающей более широкий спектр, где нужный цвет можно получить лишь применением внешнего светофильтра. Диапазон излучения светодиода во многом зависит от химического состава использованных полупроводников.

Вычисление светодиодного резистора с использованием Закон Ома

Закон Ома гласит, что сопротивление резистора R = V / I, где V = напряжение через резистор (V = S – V L в данном случае), I = ток через резистор. Итак R = (V S – V L) / I. Если вы хотите подключить несколько светодиодов сразу – это можно сделать последовательно. Это сокращает потребление энергии и позволяет подключать большое количество диодов одновременно, например в качестве какой-то гирлянды.

Пример расчета: Красный, желтый и зеленый диоды – при последовательном соединении необходимо напряжение питания – не менее 8V, так 9-вольтовая батарея будет практически идеальным источником. V L = 2V 2V 2V = 6V (три диода, их напряжения суммируются). Если напряжение питания V S 9 В и ток диода = 0.015A, Резистором R = (V S – V L) / I = (9 – 6) /0,015 = 200 Ом. Берём резистор 220 Ом (ближайшего стандартного значения, которое больше).

Как работает светодиод

При подключении переменного тока, светодиод начинает очень быстро мигать. Это связано с тем, что полярность тока меняется. В результате, он проходит через диод только в одном полупериоде. В этом случае, необходимо обеспечить безопасность светодиода от воздействия напряжения в обратном полупериоде.

Производится параллельное подключение обычного кремниевого диода, полярность которого противоположна защищаемому светодиоду. Таким образом, этот диод принимает на себя падение напряжения и обеспечивает защиту.

К светодиодам нельзя применять такую характеристику, как напряжение питания. Дело в том, что невозможно выполнить их подключение напрямую к источнику питания. Такие подключения выполняются только с помощью резистора.

Большинство диодов работают от тока, номиналом от 10-ти до 30-ти миллиампер. Индивидуальная регулировка тока осуществляется с помощью сопротивления резисторов, включаемых последовательно со светодиодом.

Принцип работы светодиодов

Любой светодиод имеет p-n-переход. Свечение возникает при рекомбинации электронов и дырок в электронно-дырочном переходе. P-n переход создается при соединении двух полупроводников разного типа электропроводности. Материал n-типа легируется электронами, p-типа – дырками.

При подаче напряжения электроны и дырки в p-n-переходе начинают перемещаться и занимать места. Когда носители заряда подходят к электронно-дырочному переходу, электроны помещаются в материал p-типа. В результате перехода электронов с одного энергетического уровня на другой выделяются фотоны.

Не всякий p-n переход может излучать свет. Для пропускания света нужно соблюсти два условия:

  • ширина запрещенной зоны должна быть близка к энергии кванта света;
  • полупроводниковый кристалл должен иметь минимум дефектов.

Реализовать подобное в структуре с одним p-n-переходом не получится. По этой причине создаются многослойные структуры из нескольких полупроводников, которые называются гетероструктурами.

Для создания светодиодов используются прямозонные проводники с разрешенным прямым оптическим переходом зона-зона. Наиболее распространенные материалы группы А3В5 (арсенид галлия, фосфид индия), А2В4 (теллурид кадмия, селенид цинка).

Цвет светоизлучающего диода зависит от ширины запрещенной зоны, в которой происходит рекомбинация электронов и дырок. Чем больше ширина запрещенной зоны и выше энергия квантов, тем ближе к синему излучаемый свет. Путем изменения состава можно добиться свечения в широком оптическом диапазоне – от ультрафиолета до среднего инфракрасного излучения.

Светодиоды инфракрасного, красного и желтого цветов изготавливаются на основе фосфида галлия, зеленый, синий и фиолетовый – на основе нитридов галлия.

Расчет сопротивления для светодиода

При большом количестве подключаемых led, особенно если они включены и последовательно, и параллельно, рассчитывать сопротивление каждого резистора вручную может быть проблематичным. Проще всего в таком случае воспользоваться одной из многочисленных программ расчета сопротивления.

Он включает в себя небольшую базу данных самых распространенных светодиодов, поэтому необязательно вручную набирать значения падения напряжения и тока, достаточно указать напряжение питания и выбрать из списка нужный светоизлучающий диод. Программа рассчитает сопротивление и мощность резисторов, а также нарисует схему подключения или принципиальную схему.

Диод имеет малое внутреннее сопротивление. При подключении его напрямую к блоку питания, элемент перегорит. Чтобы этого не случилось, светодиод подключается к цепи через токоограничивающий резистор. Расчет производится по закону Ома: R=(U-Uled)/I, где R – сопротивление токоограничивающего резистора, U – питание источника; Uled – паспортное значение напряжения для светодиода, I – сила тока. По полученному значению и подбирается мощность резистора.

Важно правильно рассчитать напряжение. Оно зависит от схемы подключения элементов.

Можно не производить расчет сопротивления, если использовать в цепи мощный переменный или подстроечный резистор. Токоограничивающие резисторы существуют разного класса точности. Есть изделия на 10%, 5% и 1 % – это значит, что погрешность варьируется в указанном диапазоне.

Выбирая токоограничивающий резистор, нужно обратить внимание и на его мощность. почти всегда, если при малом рассеивании тепла устройство будет перегреваться и выйдет из строя. Это приведет к разрыву электрической цепи.

Когда нужно использовать токоограничивающий резистор:

  • когда вопрос эффективности схемы не является основным – например, индикация;
  • лабораторные исследования.

В остальных случаях лучше подключать светодиоды через стабилизатор – драйвер, что особенно это актуально в светодиодных лампах.

Почему резистор должен быть на аноде светодиода?

Посмотрите снова на книгу Форрест Мимс III . Это не утверждает, что резисторы должны быть на аноде и есть примеры, где они находятся на катоде. В моей редакции книги 1988 года серия защиты светодиодов представлена ​​на стр. 69:

ЦЕПЬ ПРИВОДА СИД — Поскольку светодиоды зависят от тока, обычно необходимо защитить их от чрезмерного тока с помощью последовательного резистора. Некоторые светодиоды имеют встроенный последовательный резистор. Большинство нет .

Затем дается формула о том, как рассчитать сопротивление по напряжению питания и прямому току светодиода. На сопровождающей диаграмме резистор установлен на аноде, пренебрегая объяснением, что выбор является произвольным.

Однако на той же странице представлено устройство «индикатор полярности светодиодов», в котором два светодиода «спина к спине» совместно используют резистор, который обязательно находится на аноде одного и катоде другого. В «индикаторе полярности трех состояний» ограничительный резистор находится на стороне питания, а не на стороне заземления.

Обычно в некотором смысле лучше (если есть выбор) подключить важное устройство к земле, а окружающие принадлежности, такие как резисторы смещения, находиться на стороне питания.

В высоковольтных цепях выбор между нагрузкой на стороне питания или на стороне заземления имеет значение с точки зрения безопасности. Например, следует ли установить выключатель света на горячей стороне лампы или на нейтрали? Если вы подключите выключатель так, чтобы свет выключался путем прерывания возврата нейтрали, это означает, что розетка лампочки постоянно подключена к горячей! Это означает, что если кто-то выключит выключатель перед заменой лампочки, это не будет более безопасным; главная панель должна использоваться для разрыва горячего соединения с розеткой. В цепи аккумуляторной батареи нет защитного заземления: минусовая клемма произвольно обозначена как общая обратная связь, и для этой общей частоты используется слово «земля».

То, находится ли нагрузочное устройство на стороне заземления или на стороне питания, также имеет значение, если напряжение от устройства передается на какую-либо другую цепь, где оно используется для какой-либо цели. Светодиод 1,2 В, анод которого подключен к 5 В, обеспечит считывание 3,8 В с катода, если ток течет. Если вместо этого катод заземлен, то анод будет показывать напряжение 1,2 В. Таким образом, размещение резистора не имеет значения, если в схеме не существует такой ситуации: нет третьего соединения с переходом между резистором и светодиодом, которое влияет на какую-то другую схему.

Виды светодиодов, классификация

По предназначению выделяют индикаторные и осветительные светодиоды. Первые используются для стилизации, декоративной подсветки – например, украшение зданий, рекламные баннеры, гирлянды. Осветительные приборы используются для создания яркого освещения в помещении.

По типу исполнения выделяют:

    Dip светодиоды. Они представляют собой кристаллы, заключенные в цилиндрическую линзу. Относятся к индикаторным светодиодам. Существуют монохромные и многоцветные устройства. Используются редко из-за своих недостатков: большой размер, малый угол свечения (до 120 градусов), падение яркости излучения при долгом функционировании на 70%, слабый поток света.

  • В отдельную группу выделяются светодиоды, излучающие в ультрафиолетовом и инфракрасном диапазонах. Они могут быть с выводами, так и в виде smd исполнения. Используются в пультах дистанционного управления, бактерицидных и кварцевых лампах, стерилизаторах для аквариумов.

Светодиоды могут быть:

  • мигающими – используются для привлечения внимания;
  • многоцветными мигающими;
  • трехцветными – в одном корпусе есть несколько несвязанных между собой кристаллов, которые работают как по отдельности, так и все вместе;
  • RGB;
  • монохромными.

Светодиоды классифицируются по цветовой гамме. Для максимально точной идентификации цвета в документации прибора указывается его длина волны излучения.

Белые светодиоды классифицируются по цветовой температуре. Они бывают теплых оттенков (2700 К), нейтральных (4200 К) и холодных (6000 К).

По мощности выделяют светодиоды, потребляющие единицы мВт до десятков Вт. Напрямую от мощности зависит сила света.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
