Обзор домофона Hikvision DS-KH6320-WTE1 и вызывной панели DS-KV8113-WME1

Нам поступили на тестирование IP-видеодомофон Hikvision DS-KH6320-WTE1 и IP вызывная панель Hikvision DS-KV8113-WME1 на одного абонента. Компания Hikvision представляет данные устройства как IP-домофонию 2.0, или второе поколение видеодомофонов Hikvision.

Мы ознакомились с устройствами и решили сделать полный обзор домофона Hikvision DS-KV8113-WME1 и панели DS-KV8113-WME1.

Несколько слов о поколении устройств, к которым относятся DS-KH6320-WTE1 и DS-KV8113-WME1.

IP домофоны Hikvision предоставляют следующие возможности:

• Новый пользовательский интерфейс в видеодомофонах;
• Сенсорный экран и обновленный пользовательский интерфейс;
• Удаленное открытие двери;
• Подключение IP камер к видеодомофону с разрешением до 2 Мп, количество ip-камер – до 16;
• Подключение различных датчиков и других устройств сигнализации через тревожные входы/выходы и уведомление на мобильный телефон;
• Поддержка технологии PoE;
• Интерком или связь с другими видеодомофонами;
• Возможность отправки сообщений соседям при использовании домофонии Hikvision в многоквартирном доме;
• Подключение к видеодомофону до 8 вызывных панелей;
• Подключение к видеодомофону до 5 дополнительных видеодомофонов.
• Широкоугольные камеры в вызывных панелях;
• Наличие WDR и прочих функций по улучшению и регулировки изображения.

Краткие технические характеристики DS-KH6320-WTE1:

• Сенсорный экран, диагональ 7”;
• Разрешение экрана: 1024×600;
• Встроенная память 128 Мб;
• Поддержка TF-карт памяти, максимальный размер 32 Гб;
• Декодирование видео до 1080P (Full HD или 2 Мп);
• Подключение внешних IP камер Hikvision, до 16;
• Подключение дополнительных домофонов – до 5 шт;
• Wi-Fi, 2,4 Ггц;
• Питание 12В или PoE;
• 8 тревожных входов;
• 2 релейных выхода.

Краткие технические характеристики DS-KV8113-WME1

• Камера с разрешением 2Мп, угол обзора по горизонтали 129°;
• Всенаправленный микрофон, шумоподавление;
• Wi-Fi 2,4 Ггц;
• True WDR;
• ИК подсветка до 3м;
• Вандалозащита IK08;
• Пыле и влагозащита IP65;
• Встроенный считыватель для карт Mifare;
• Встроенная память 256Мб;
• Разъем для карт памяти до 128Гб;
• Условия эксплуатации от -40 до +53 °C;
• Питания 12В или через PoE.

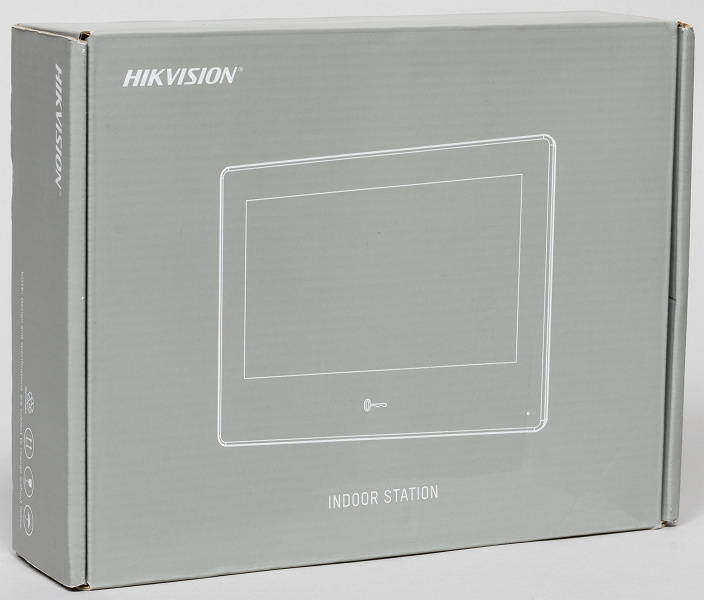

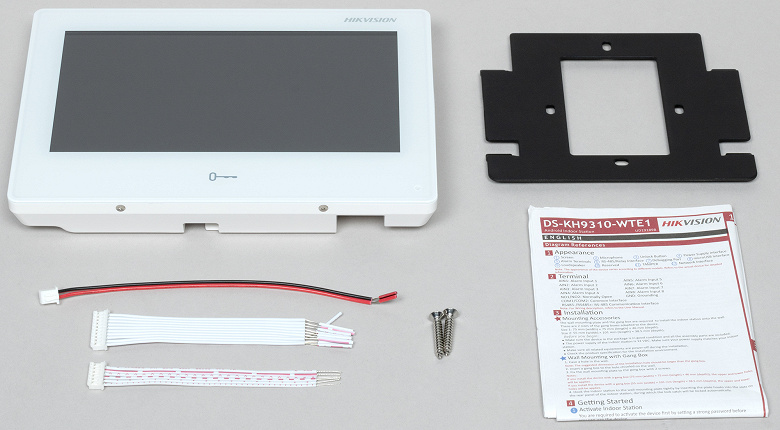

Распаковка и внешний вид Hikvision DS-KH6320-WTE1

• Видеодомофон;
• Кронштейн;
• Проводные шлейфы для подключения питания и входам/выходам домофона;
• Инструкция и крепежный набор.

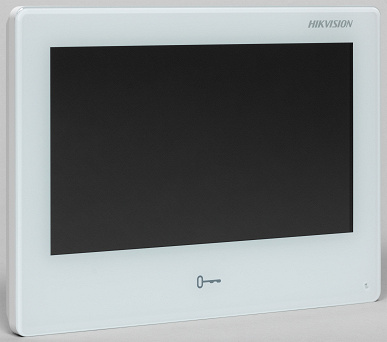

Корпус пластиковый, глянцевая фронтальная накладка.

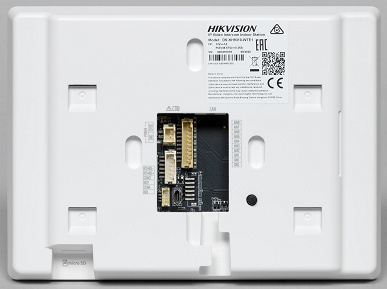

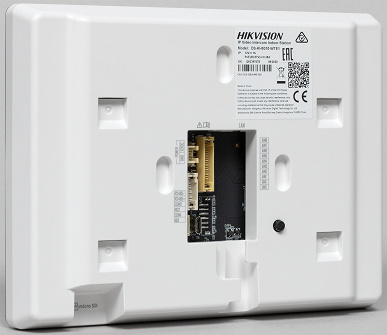

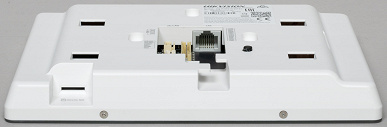

Вот так выглядит другая сторона домофона:

На задней стороне домофона — слот для карты памяти (снизу), пазы для кронштейна, выход динамика и разъемы.

• 8 тревожных входов AIN1-AIN8;
• GND;
• Два нормально открытых релейных выхода в паре NO1-COM1, NO2-COM2;
• Входы для RS485.

Распаковка и внешний вид Hikvision DS-KV8113-WME1

Вот так выглядит DS-KV8113-WME1 в упакованном виде:

• Вызывная панель;
• Инструкция по установке;
• Крепежный набор;
• Фигурная отвертка и шестигранник;
• Mifare карта;
• Монтажный трафарет.

Вот так выглядит вызывная панель в распакованном виде:

С фронтальной стороны — алюминиевая накладка, считыватель, окошко (под которое можно поставить какую-нибудь надпись), небольшая кнопка вызова и широкоугольная камера.

Размеры панели 174х91х29 мм:

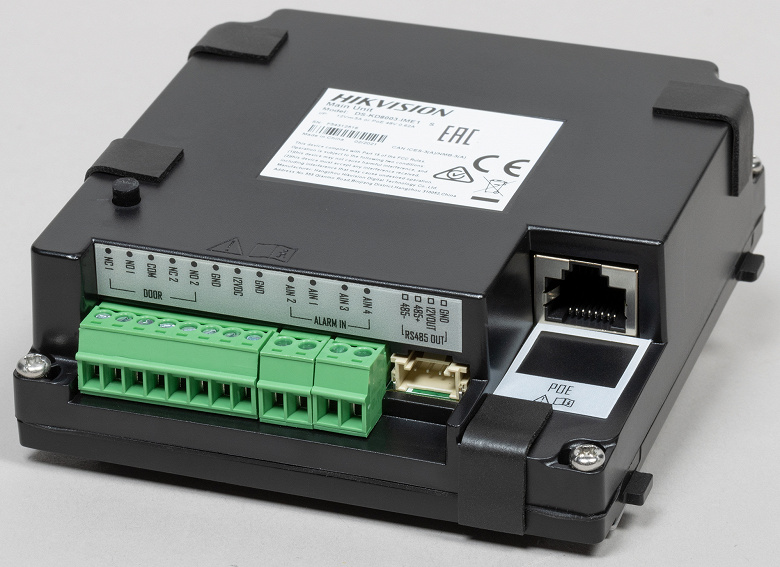

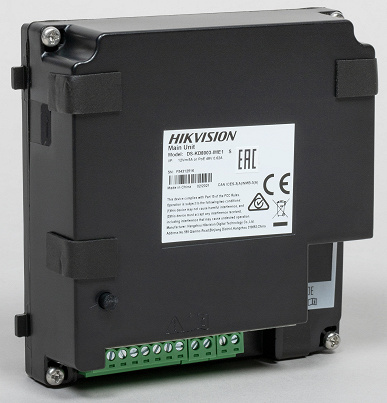

На задней крышке (из пластика) находятся тампер, интерфейсные разъемы и входы:

• 2 релейных (закрытый/открытый) выхода NO1/NC1-COM1 и NO2/NC2-COM2. Теперь есть возможность управлять двумя замками, например, на калитке и на воротах. Также можно работать как с электромеханическими, так и электромагнитными замками без подключения внешнего контроллера;
• 4 тревожных входа AIN1- AIN4;
• Интерфейс RS485;
• Разъемы для питания;
• Еthernet вход.

Слот для карты памяти с боковой стороны:

Базовая настройка домофона DS-KH6320-WTE1

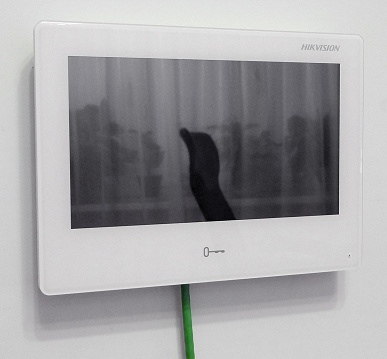

Устанавливаем домофон Hikvision DS-KH6320-WTE1 на тестовый стенд и начинаем настройку

Сначала нужно ввести пароль

Далее, выбираем язык интерфейса:

Указываем сетевые настройки домофона. Для простоты на экране доступен переключатель DHCP, который получит от вашего маршрутизатора сетевые параметры автоматически:

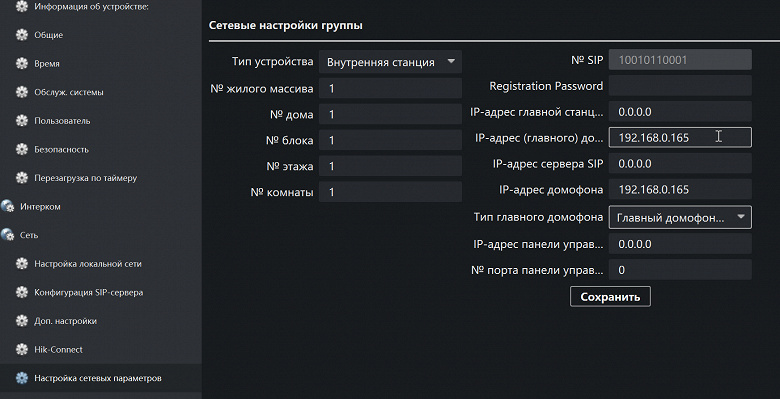

На следующем экране задаются параметра адрес домофона – этаж, комната, оставляем параметры по умолчанию:

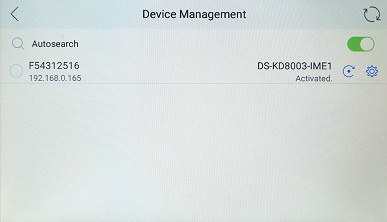

На следующем экране один из самых важных шагов настройки: добавляем в домофон DS-KH6320-WTE1 вызывную панель Hikvision DS-KV8113-WME1. Для этого предварительно включим вызывную панель, чтобы воспользоваться автоматическим обнаружением устройства.

Мастер настройки домофона DS-KH6320-WTE1 путем автоматического поиска находит вызывную панель и предлагает активировать ее и настроить ip адрес:

Нажимаем на кнопку «Деактивировано» и задаем сетевые настройки:

После этого нажимаем на кнопку «Завершить» и перегружаем домофон и вызывную панель.

Теперь можно проверить вызов:

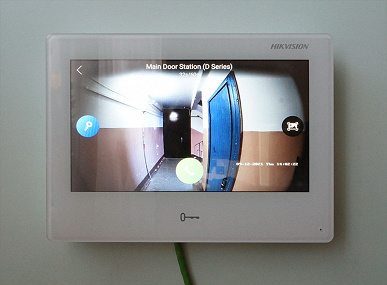

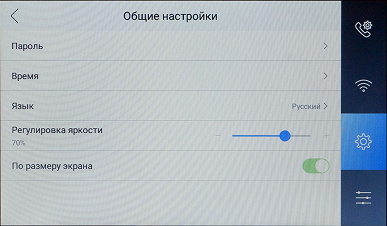

Вот так выглядит экран домофона:

• Вызов – для интеркома или для вызова другого домофона в многоквартирном доме;
• Сообщение – прослушивание сообщений с вызывной панели, оповещений (в случае многоквартирной домофонии), журнал фотографий;
• Трансляция – просмотр камер вызывной панели и других добавленных камеры;
• Настройка – переход в меню конфигурации домофона;
• Вызов консьержа;

Работа с домофоном Hikvision DS-KH6320-WTE1 через мобильное приложение Hik-connect

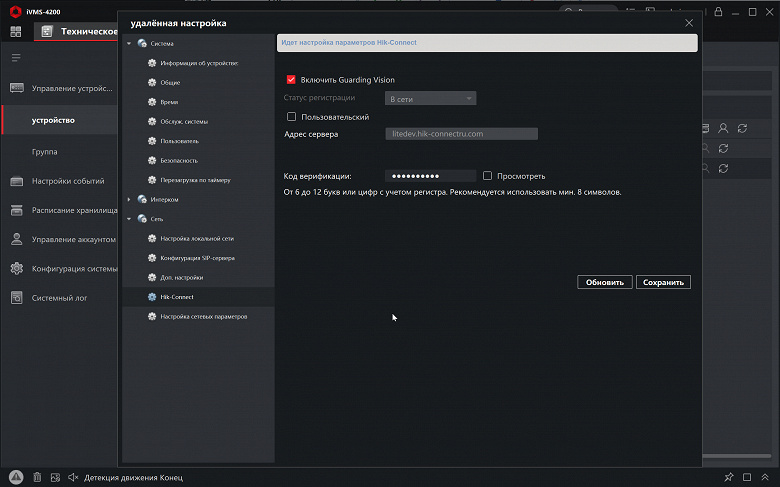

Домофон можно добавить в мобильное приложение Hik-connect так же, как камеру – по серийному номеру:

• просматривать камеру вызывной панели и подключенные к домофону камеры;
• получать вызовы с домофона;
• разговаривать с посетителем и открывать дверь;

Отличительные особенности вызывной панели DS-KV8113-WME1

• Конечно же Wi-Fi – то, о чем очень часто спрашивают наши клиенты, когда уже проведен ремонт, когда возможности проложить дополнительный кабель отсутствуют и когда нужно сделать быстрый монтаж. Это то, чего недоставало в предыдущих моделях вызывных панелей Hikvision, и чего нет в аналоговых домофонных системах. Да, теперь вызывная домофонная панель с Wi-Fi доступна нашим клиентам и сможет удовлетворить такую потребность;

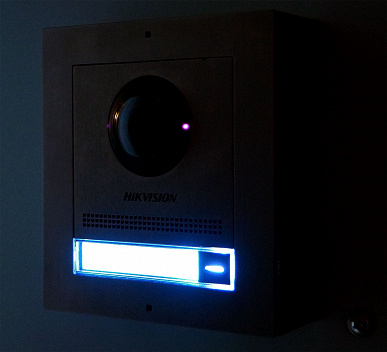

• WDR и компенсация засветки. Частая проблема, когда вызывная панель устанавливается на калитке, находящейся в тени, а задний фон засвечивается солнечным светом. На стенде сымитировали подобную ситуацию, где можно видеть проблемы с качеством видео:









В примере с DS-KH6320-WTE1 и DS-KV8113-WME1 проблем с фонящим микрофоном не возникает вообще, даже при близко расположенных друг от друга устройствах, что говорит о хорошей функции шумоподавления;

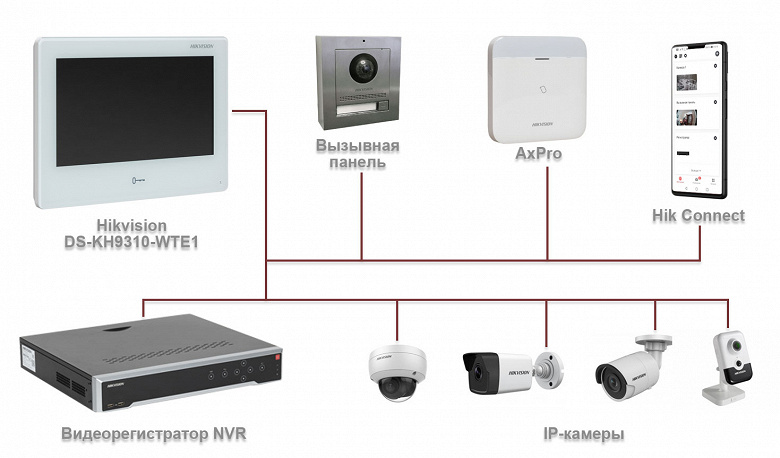

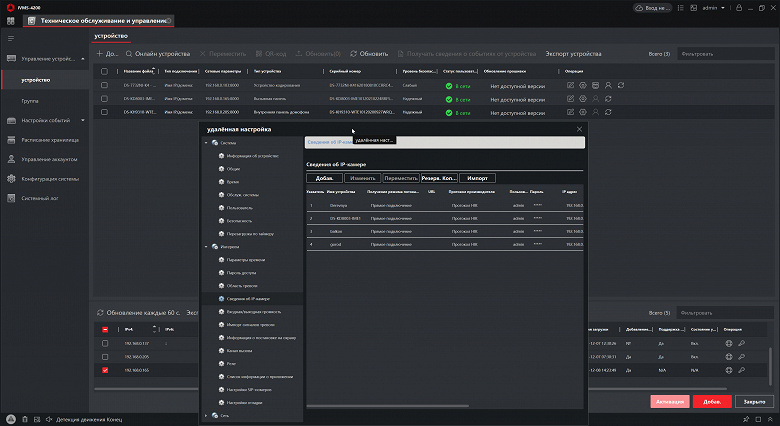

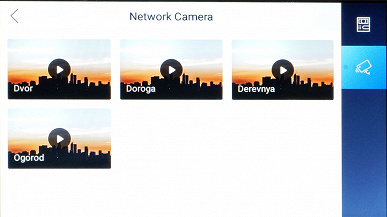

Подключение ip-камер к домофону Hikvision DS-KH6320-WTE1

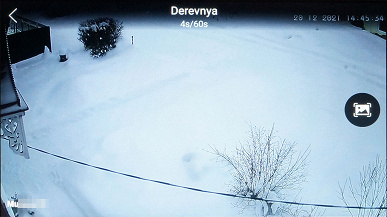

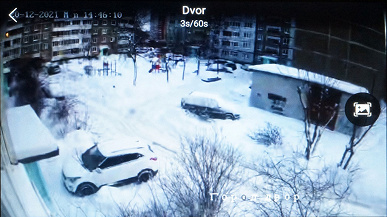

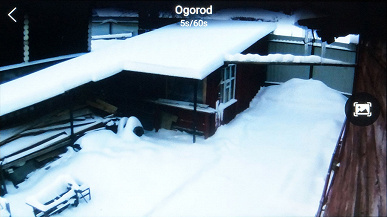

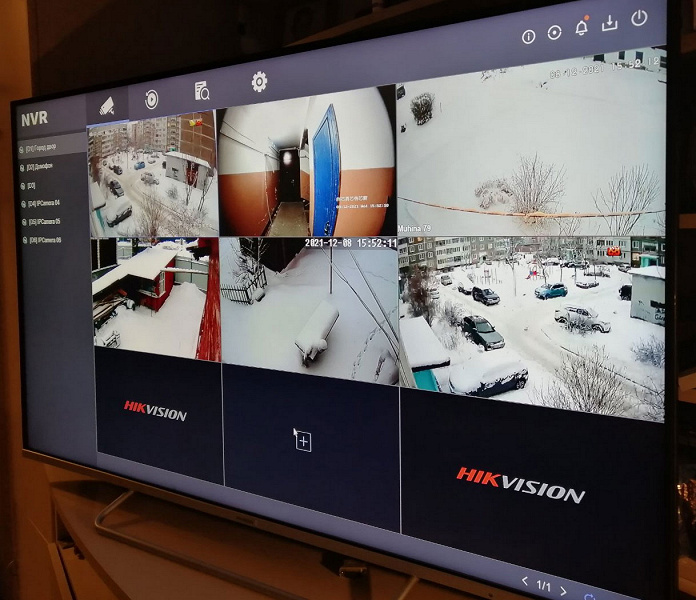

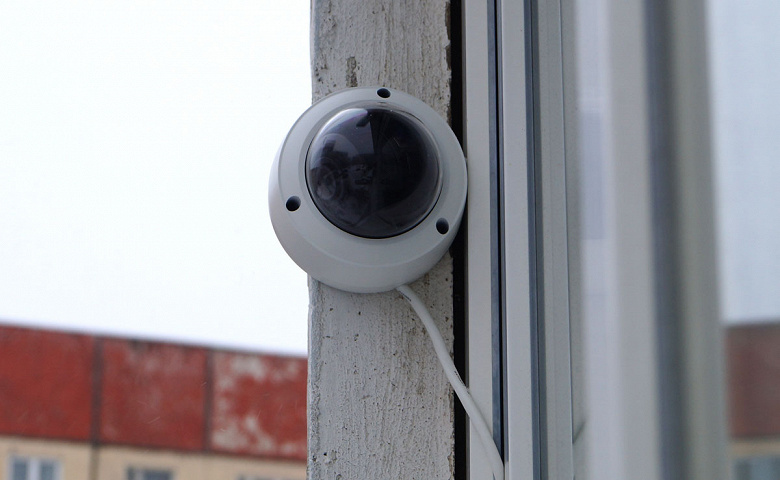

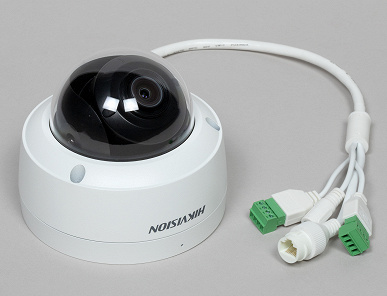

Подключение IP камер к домофону – это очень удобная функция, которая позволяет быстро просмотреть окружающую обстановку, и что еще удобней – воспользоваться данной функцией во время звонка.

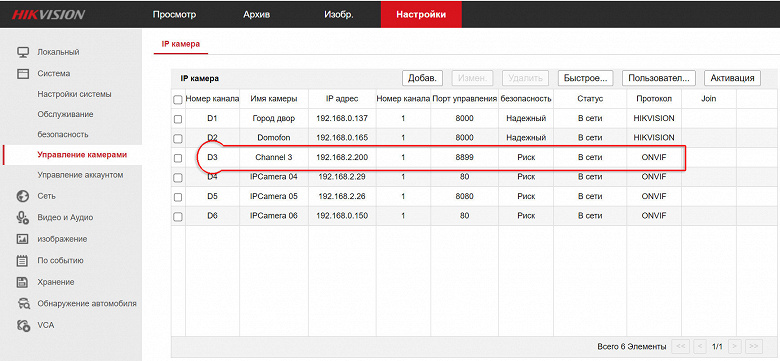

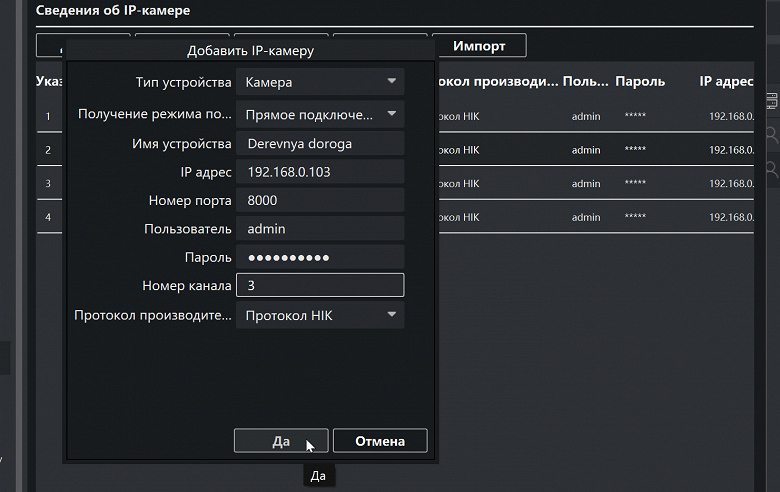

Можно подключать камеры Hikvision по нативному протоколу или использовать Onvif протокол. Нужно только помнить, что поддерживаются камеры с разрешением до 2 Мп.

Детекция движения на домофоне Hikvision

Функция детекции движения в домофоне Hikvision DS-KH6320-WTE1 не реализована, но эта функция присутствует в вызывной панели Hikvision DS-KV8113-WME1:



Как можно использовать данную функцию — производить запись по данному событию, отправлять уведомления? Вызывную панель DS-KV8113-WME1 можно подключить к регистратору и запись/уведомления можно использовать через интерфейс самого регистратора:



Запись видео по детекции движения с вызывной панели Hikvision в мобильном приложении:



Уведомления по детекции в мобильном приложении с вызывной панели:



Запись в облако с видеодомофона Hikvision

Еще один часто возникающий вопрос: можно ли производить запись видео в облако с видеодомофона? Да, такая возможность реализуется с помощью использования бриджа для подключения к облаку Glazok. Вообще не только IP домофоны, но и аналоговые системы можно подключить к облаку Glazok с помощью данного устройства. Запись в облако повышает надежность хранения данных, а также позволяет использовать расширенные аналитические функции, такие, как распознавание лиц.

Достоинства Hikvision DS-KH6320-WTE1 и DS-KV8113-WME1

• Качество видео и широкий угол обзора;
• Wi-Fi;
• Два релейных выхода NO|NC;
• Хороший микрофон и система шумоподавления;
• Поддержка внешних ip камер Full HD;
• Простота использования и быстрая настройка, чего не было в предыдущих устройствах. Теперь настроить все можно за 10 минут, просто воспользовавшись монитором домофона;
• Понятный и дружелюбный интерфейс, переведенный на русский язык;
• Сенсорный экран;
• Возможность настройки и улучшений изображения с камеры вызывной панели;
• Автоответчик на русском языке;
• Управление через мобильное приложение Hik-connect, которое позволяет интегрировать наблюдение и домофонию в одной программе;
• ИК подсветка до 3м;
• Входы для интеграции с внешними системами безопасности;
• Считыватель карт Mifare;
• Демократичная цена. К примеру, подобное ip решение от Commax будет стоить около 238 тыс тг.

Недостатки Hikvision DS-KH6320-WTE1 и DS-KV8113-WME1

• Вызывная панель DS-KV8113-WME1 по вандалозащите уступает другой модели Hikvision DS-KB8112-IM. Хотелось более защищенное устройство;
• Скудная комплектация. Для врезного монтажа нужны другие варианты или самодельные средства – например, кронштейн;
• Размер вызывной панели довольно большой;
• Сенсорный экран домофона DS-KH6320-WTE1 не так отзывчив, как хотелось бы;
• Протокол Zigbee не поддерживается, а, значит, для систем умного дома, построенных на этом протоколе, нужно придумывать решение для интеграции;
• Камеру вызывной панели нельзя «вывести» в мобильное приложение, как отдельное устройство;
• Не реализована функция записи видео — для этого нужно использовать подключение к регистратору;
• Не реализована функция уведомлений по детекции движения – для этого нужно использовать подключение к регистратору

В целом набор Hikvision DS-KH6320-WTE1 и DS-KV8113-WME1 – это отличное решение с хорошим соотношением цена/качество. IP домофония может получить большее распространение с такими устройствами, которые становятся доступнее для пользователей.

CS-CS.Net: Лаборатория Электрошамана

Сборка электрощитов, автоматика и автоматизация для квартир и частных домов. Программы для ПЛК. Сценический свет (световые шоу, настройка оборудования). Консультации, мастер-классы.

Щит с автоматикой IPM для коттеджа (Поварово)



Автоматика моего санузла на логическом реле ABB CL



Щиты TwinLine в Долгопрудный (таунхаус) и Солнечногорск



Щит для котельной на базе сенсорного ПЛК ОВЕН (Папушево)



Щиты с IPM (сеть, генератор, UPS) в Ядромино и Победа-2



Щит в ЖК Монэ на ПЛК ОВЕН со сценарным управлением светом



Силовой щит в Весёлово (Тула): Простой трёхфазный



Щит для квартиры в Митино на ПЛК ОВЕН (свет, отопление)



СКУД: Видеодомофоны и их подключение



Обычный видеодомофон семейства Commax

Пишу пост «на заказ», потому что обещал его уже человекам десяти и месяц назад. Простите меня, камрады — я честно собирался этот пост написать, но всё откладывал и не мог за него взяться.

Итак, поговорим про видеодомофоны. Вопрос этот висел в воздухе давно и настала пора с ним разобраться, чтобы понять общий принцип того, как это всё работает и как на базе простых видеодомофонов наворачивать разные сложные конструкции. На всяких «тайнах» видеодомофонов делают офигенный бизнес, хотя на самом деле там нет ничего тайного и сложного. Если не использовать штуки, которые по задумке не должны быть совместимы между собой — то никаких проблем не возникнет.

Давайте разбираться! Значит, что такое видеодомофон? Это некая штуковина, задача которой обеспечить нам картинку видео и связь голосом с каким-нибудь абонентом, который находится за дерью, за калиткой или ещё где-то. Первое, что мы введём из терминов, которые устоялись и используются — это Монитор видеодомофона (его часто просто в контексте видеодомофонов называют «Монитор») и Вызывная панель, которую часть обзывают камерой. Монитор — это сердце системы. Он подаёт питание на все остальные объекты системы и показывает нам картинку. Вызывная панель — это пассивная штука, которая подключается к монитору.

Я выделю в список всякие общие особенности таких систем:

• Чаще всего эта система автономная и задуманная как вещь в себе. Подключить к ней адские навороты и дополнительные камеры часто невозможно, и поэтому если нам надо что-то суровое и более нам подвластное — то наш путь ставить отдельный видеорегистратор и камеры видеонаблюдения. В этом я не особо понимаю и рассказывать про это не возьмусь.
• Задача видеодомофона — просто «позвонить» при нажатии кнопки с вызывной панели, показать картинку в текущем времени и открыть дверь. Всё.
• Навороты обычно считаются исключением и возможны по желанию производителя, из-за чего трудно выбрать систему. Одна умеет записывать на флешку, зато позволяет подключать только две камеры. Другая может подключать четыре камеры, зато не умеет писать на флешку. Третья умеет подключать ещё и дополнительные мониторы, и даже делать внутриквартирную связь между ними, но зато пишет только до 64х кадров на память, которая сбрасывается при каждом передёргивании питания 220. Что именно выбрать из мониторов — надо смотреть по нашим задачам. Если нам нужна тупо картинка и звук — тогда берём простой монитор и не паримся. А если нам нужна запись видео и дополнительная камера — то лучше отдельно их поставить и воткнуть видеорегистратор и ИБП.
• Мониторы и вызывные панели разных производителей могут быть не совместимы друг с другом. Это следует учитывать, если нам надо сделать какую-то большую систему.
• Чаще всего сигналы, которые передаются от вызывной панели к монитору — аналоговые. И запихать их в какой-нибудь дополнительный телевизор или видеорегистратор без извращений не получится.
• Системы домофонов есть чёрно-белые и цветные. Они между собой НЕ совместимы. Это не как телевизоры. Здесь если вы взяли ч/б камеру, то к цветному монитору она не подойдёт и понадобится ч/б монитор.
• Мониторы есть аналоговые, где до сих пор стоит кинескоп (прямо как в старых теликах). Они самые дешёвые и обычно без навороченных функций. А есть на базе LCD-индикатора. Они подороже, но служат дольше. На них и стоит ориентироваться, если мы будем выбирать что-то для себя.
• Некоторые мониторы через адаптер можно подключить к подъездному домофону. Тогда монитор будет принимать вызов ещё и из подъезда, и просто не показывать видео. Но такие адаптеры не всегда совместимы с мониторами, и это тоже надо учитывать в выборе монитора.
• Ну и стоит упомянуть, что некоторые мониторы бывают с трубкой, через которую надо разговаривать, а некоторые — Hands-Free — без трубки. Тут стоит тоже выбирать кому что нравится. У меня сложилось так, что я привык к трубкам и не парюсь.

В общем, если мы собираемся купить себе видеодомофон, то нам надо сделать выбор между «Пофиг, нужна просто звонилка ч/б или цветная» или «Хммм… надо заморочиться и получить максимум функций». Во втором случае надо морочиться и делать многокритериальный выбор между всеми возможностями, которые я в списке выше и указал.

А теперь рассмотрим всякие технические нюансы обычного видеодомофона Commax с ТВ-экраном (CRT). Это самая распространённая модель домофона, которая есть во всяких офисах. Фотка такого домофона, который у меня освободился после замены в старой квартире, как раз стоит заглавной на блоге. На его примере я расскажу самые основные принципы работы системы, а потом мы разберёмся, что и куда можно наворачивать.

Итак, монитор домофона Commax DPV-4pM2. Вообще, Commax как раз, как я понимаю, и придумала все эти системы видеодомофонов. Во всяком случае стандарт Commax обычно самый базовый и по умолчанию считается, что все адаптеры, мониторы и вызывные панели работают с Commax без сбоев. К данному монитору можно подключить до двух вызывных панелей (или камер), и ещё можно подключить блок памяти на 64 кадра. Как раз такой блок я к нему и покупал в 2010 году. Правда блок этот скидывает всю-всю память, как только передёрнется питание — поэтому если какие-нибудь воры сначала отрубят автомат в этажном щите — то он будет бесполезен напрочь.

Начнём с вызывных панелей. У меня была под рукой штатная Commax’оская, которую я и покажу:



Вызывная панель видеодомофона Commax

Вызывная панель состоит из следующих штуковин:

• Видеокамера. У неё из параметров важны два: число (разрешение) ТВ-линий. Оно влияет на качество картинки. Чем линий больше, тем картинка будет подробнее и точнее. Однако мы помним, что и монитор должен уметь отображать такое же разрешение или больше. То-есть, если вы выбираете вызывную панель на 700 линий (точные цифры не помню), а монитор у вас на 300 линий — то хрен вы чего добьётесь. Второй параметр — минимальная освещённость для съёмки. Чем она меньше — тем лучше. Это показывает минимальное количество света, при котором камера может что-то увидеть.
• ИК-подсветка. Она обычно сделана в виде парочки (или более) светодиодов, которые включаются при подаче питания на вызывную панель. Они подсвечивают не так много всего, но если человек находится в полуметре от панели — его лицо можно будет разглядеть.
• Кнопка вызова. Ну, с этим понятно: чтобы позвонить — надо нажать на кнопку.
• Микрофон и динамик для того, чтобы общаться.
• Встроенное реле открывания двери. Вот это не очевидная и важная штука. На мониторе видеодомофона есть обычно кнопка с ключиком, которая используется для того, чтобы пнуть электромагнитный замок открыть дверь человеку. Когда мы нажимаем эту кнопку — то внутри вызывной панели срабатывает реле, которое тупо имеет два провода (отдельных) и замыкается при нажатии ключика. Что делать с этим реле — наш выбор. Можно не подключать, а можно подключить параллельно кнопке «Выход» замка (об этом — в следующем посте).
  Важная особенность реле в том, что оно находится не в мониторе видеодомофона, а в вызывной панели! Это значит, что если отоврать вызывную от стены и замкнуть на ней два провода от реле — то дверь откроется без всяких там контроллеров доступа и прочего. Поэтому эта штука не особо безопасная и не надо на неё рассчитывать.

По умолчанию все аналоговые видеодомофоны имеют четырёхпроводную систему связи. Сейчас я расскажу про неё поподробнее. Для того, чтобы подключить вызывную панель к монитору — нужно всего четыре провода (минимум):

• GND — Земля — Общий провод для всех (минус питания).
• +12V — 12 вольт питания вызывной панели.
• AUD — Линия звука (аудио).
• VID — Видеосигнал.

Дополнительно не забываем про ещё два провода на реле вызывной панели! Давайте тогда сразу же опишем кабели, которыми мы можем пользоваться, чтобы соединять монитор и вызывные панели. Какие задачи вешаются на этот кабель? Передавать низковольтные сигналы звука и видео таким образом, чтобы на них не влияли помехи. И одновременно передавать питание +12 вольт с токами потребления в несколько сотен миллиампер (для питания панели и подсветки). То-есть, какие-то жилы у кабеля должны быть экранированные, а какие-то иметь не маленькое сечение, чтобы на них 12 вольт питания не падали и вызывная панель нормально работала.

Кабели, которые обычно используют, бывают вот какие:

• Кабель «ШСМ». У него три жилы без экрана, и ещё одна в экране. На какой именно сигнал использовать жилу в экране — хрен её знает. Может на видео, а может и на аудио. Я помню, что раньше ставил её на видео. С этим кабелем есть одно западло. У него маленькое сечение этих жил и на больших расстояниях (больше пяти метров) напряжение падает и начинаются глюки с вызывной панелью, потому что её питания то хватает, а то не хватает. Поэтому такой кабель лучше не использовать.
• Кабели типа КВК. Это кабель, предназначенный для аналоговых камер видеонаблюдения. Поэтому внутри него не совсем то, что нам надо: коаксиальный кабель строго для видеосигнала и два провода питания +12 вольт. Ещё одного провода для линии аудио там нету. При этом этот кабель толстый и монтировать его не совсем удобно. Поэтому его тоже отметаем.
• Витая пара. Вот здесь почему-то у меня исторически сложилось так, что витой парой монтировать вызывные панели на расстояния в 10-15 метров удобнее всего. У витухи есть несколько профитов для наших задач. Во-первых, там 8 проводов приличного сечения, свитых попарно. Так как коммутировать мы их можем как хотим, то у у нас есть разные варианты использования витой пары, в зависимости от ситуации и задач:
  • Каждую жилу пары (например, бело-ххх) посадить на GND, а вторую из пары использовать для сигнала. Это будет даже вполне себе помехоустойчиво и прикольно.
  • Отвести две пары (4 провода) на вызывную, а в двух других провода пар соединить параллельно и использовать для реле замка. Здесь мы можем и пропустить большой ток через запараллеленные провода и вызывную подключить.
  • Взять ещё и экранированную витую пару. Так как она у нас не имеет отношения к СКС (там в быту экранирование ни к чему), то это будет обычный экранированный кабель. Экран посадить на GND.
    Обычно я всегда использовал обычную неэкранированную витуху — её хватало на все случаи жизни. Реле замка я при этом не использовал.

  По количеству кабелей можно сказать вот как:

  • Если мы не используем реле вызывной панели — то нам хватит одной витой пары на вызывную с запасом.
  • Если мы будем морочиться с реле замка — мы можем в одну гофру заложить две витые пары. Одна будет под вызывную панель, а вторая с запараллелеными жилами — под реле замка. Или же заложить витую и ШВВП 2х0,75.

  Важно помнить, что вызывная панель чаще всего устанавливается на ровную стенку и поэтому места за ней для монтажа подходящих кабелей очень мало. Поэтому нам надо решить хитрую задачу: как соединить те хвостики проводов, которые выходят из вызывной, с нашими кабелями. Обычно я делаю хитро: сверлю дырку для кабелей изнутри квартиры таким диаметром сверла, который нужен, чтобы пропустить в неё кабели. А со стороны вызывной рассверливаю дырку бОльшим диаметром так, чтобы в неё влез запас кабелей и СкотчЛоки для соединения их с вызвыной панелью. Если мы монтируем вызывную на голую железку (например решётку тамбурной двери), то за ней со стороны тамбура можно просто закрепить распаечную коробку, куда и упрятать все концы кабелей и соединения.

  Теперь разберёмся с кабелями для монитора. Мы считаем, что монитор домофона монтируется на ровной стене, чтобы он висел красиво и аккуратно. Поэтому все кабели к нему мы подводим в штробе… и куда выводим? А вот тут есть фишка. Монитор домофона обычно монтируется на специальном кронштейне, который входит в комплект. Для старых Commax он выглядит как на фото ниже, а на новых — это просто металлическая рамка.

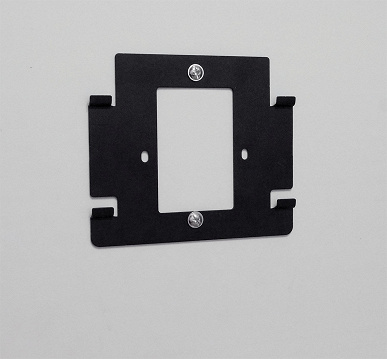

  Планка для крепления видеодомофона

  Фича кронштейна в том, что его квадратное отверстие подходит под одну из квадратных распаечных коробок. Какую именно — фиг знает и надо проверять на месте. К сожалению, я точно назвать размеры его не могу, потому что домофон валяется где-то вдали уже запакованным, а когда я фоткал кронштейн — я не догадался его обмерить.

  Поэтому идея установки домофона на стенку должна быть следующей:

  • Если вы подобрали и купили его заранее — то тогда вы обмериваете его монтажный кронштейн и подбираете квадратную распаечную коробку к нему.
  • Если вы не знаете, какой домофон будет — просто замуруйте на его месте обычный подрозетник.

  И уже в эту монтажную коробку или подрозетник выпускайте все кабели, которые нам понадобятся. Какие конкретно кабели нужны — мы поговорим чуть ниже, а пока ещё затронем то, куда и как их вообще вести.

  • Если вы делаете обычный видеодомофон, который вещь в себе (монитор, одна-две вызывные) — то тогда вы кабели от вызывных панелей сразу ведёте к монитору и ни о чём не паритесь. От щита к монитору вы подтягиваете только 220 вольт питания.
  • Если вы делаете навороченную систему или же у вас есть щиток слаботочки — то тогда вы вдиеодомофон тоже разводите звездой: кабели от монитора ведёте в щиток слаботочки, кабели от вызывной — тоже в щиток слаботочки. А там уже их коммутируете как вам нравится.

  Ну, а теперь настало время поговорить про сами кабели. Какие кабели нужно подтягивать к монитору?

  • Питание 220 вольт для монитора. Чаще всего монитор имеет свой внутренний блок питания, которому нужно 220 вольт для работы. Для этого обычно в щитке мы заводим автомат «Питание: Домофон / ОПС», от которого питаем монитор домофона, камеры наблюдения и охранку, если она будет. Соотвественно к монитору домофона закладываем кабель 3х1,5 от силового щитка.
    Здесь сразу надо сказать про западло с вилкой. Мониторы идут с завода с куском провода с вилкой в метр-полтора для включения в розетку. И если мы монтируем монитор на голой стенке, то мы или должны делать рядом розетку, чтобы сохранить гарантию и воткнуть туда вилку (и помнить, что эта розетка нам портит весь вид системы и ещё и сидит на отдельном автомает в щите) или отрезать вилку, лишаться гарантии и подключать провод питания через WAGO напрямую к нашему кабелю питания от щитка. Я кладу на гарантию и делаю именно так.
  • Кабели на каждую будущую вызывную панель. То-есть вот может монитор домофона подключать 4 вызывные панели — мы закладываем 4 штуки витых пар (или других кабелей) до щитка слаботоки на будущее. Зачем это делать — я поясню дальше в статье. Однако, это не догма. И если вы знаете, что у вас будет всего две вызывные панели — так кабели и закладывайте. Ну и если мы делаем нашу систему без щитка слаботочки — то кабели от вызывных панелей сюда мы и заводим и никаких дополнительных кабелей нам не надо.
  • Кабели на будущую связь монитора с другими вещами. Это если у нас монитор наверченный и к нему можно подключать другие дополнительные мониторы или аксессуары. Вот тогда мы читаем мануал к домофону и решаем, какие ещё кабели заложить.
  • Кабели на будущее подключение монитора к видеорегистратору, если это нам надо. Про это — ниже по тексту.

  А если это всё систематизировать, то получается всего два критерия:

  • Если система будет автономная (монитор + вызывные) то от силового щитка до монитора — питание, от мест установки вызывных панелей — кабели до монитора. И всё.
  • Если система будет с щитком слаботочки — то закладываем питание, кабели на будущие вызывные панели и на будущие навороты с запасом. скажем, пять штук витых пар для домофона на 4 вызывные панели.

  Все кабели мы, понятно, закладываем на черновом этапе, а подключаем их уже начисто, по отделке — так же, как и розетки и щиток.

  И вот с подключением есть тоже некоторые грабли. Если верить схеме и помнить про четырёхпроводную линию связи, то всё что нам надо сделать — это соединить линии GND, +12, AUD, VID между собой вот по такой тупейшей схеме:

  Базовая схема подключения видеодомофона и вызывной панели

  А грабли здесь в том, что ни один, падла, производитель не имеет никакого стандарта в цветах обозначения линий. Вот поглядите на наш домофон Commax. У него выходит прекрасный шлейфик. Неискушённый человек, но знакомый с техникой, сразу сообразит о том, что красный — это +12, синий — это минус (GND)… и ОШИБЁТСЯ! Или ещё и вызывную панель спалит!



  Распиновка шлейфов домофона

  А если заглянуть в инструкцию к монитору, то оказывается, что Красный — это AUD, Синий — GND, Жёлтый — +12, Белый — VID. Вот оно как!

  Теперь глядим на вызывную панель. Здесь у нас выходит один кабель от самой панели и второй плоский провод (чёрный) от реле. На панели у нас получается: Красный — AUD, Синий — GND, Жёлтый — +12, Чёрный — VID.



  Распиновка проводов от вызывной панели

  Чтобы не ошибиться, я обычно составляю табличку, в которой нафигачиваю назначение линии и в каких местах она каким кабелем и цветом идёт. Вот попробую сделать пример для этого монитора домофона, если мы ведём подключение витой парой. Здесь я придумал так, что у меня обе жилы пары подключаются параллельно, чтобы увеличить сечение линии.

  Линия	Монитор	UTP	Вызывная
  GND	Синий	Синяя	Синий
  +12V	Жёлтый	Оранжевая	Жёлтый
  AUD	Красный	Зелёная	Красный
  VID	Белый	Коричневая	Чёрный

  С такой таблицей нам проще всё подключать и мыслить. Мы подключаем вызывную и смотрим две последние графы таблицы. Синий — С Синим. Оранжевый — с Жёлтым. Зелёный с Красным. Коричневый — с Чёрным. При этом, если мы в таблице не ошиблись, мы не думаем какой цвет что означает, а просто соединяем их. В этом и фишка таблицы.

  Ещё расскажу про особенности подключения монитора. Если про то, что надо придумать какую-то дырку, куда спрятать соединения от вызывной, я уже сказал, то теперь надо рассказать о том, как подключаются кабели к монитору домофона. Такое подключение рассчитано на то, что за монитором обязательно будет ниша (подрозетник или монтажная коробка) со свободным пространством.

  Поэтому от монтажника домофона ожидают следующую механику подключения:

  • Он оставит запас кабелей таким, чтобы монитор свисал на них на расстоянии от монтажной коробки.
  • Держа монитор (или дав ему висеть на этих кабелях) он будет подключать кабели к самому монитору.
  • Потом он упихает запас кабелей в монтажную коробку и наденет монитор на кронштейн.

  То-есть, сначала нам нужна некоторая длина кабелей, чтобы подключить их к монитору, а потом, при установке монитора на кронштейн, эти кабели нам надо примять и запихать в пространство за кронштейном.

  У некоторых мониторов задача облегчается тем, что у них подключения сделаны на разъёмах с небольшими кусочками шлейфа. Тогда мы можем отключить разъёмы и подключать кабели без висящего на них и мешающегося монитора. Зато шлейфы при этом легко теряются (например, если монитор переезжает с одной квартиры на другую). А у некоторых мониторов сделаны просто клеммы. Нажимаешь на неё отвёрточкой, вставляешь провод и отпускаешь. С клеммами удобнее, но и с шлейфами тоже неплохо. Подключаемся мы к шлейфу теми же СкотчЛоками.



  Шлейфы для подключения вызывных панелей

  Подключение к подъездному домофону

  Часто — это главная фишка, ради которой заводится собственный видеодомофон. Фишка состоит в том, чтобы через специальный адаптер подключить монитор к домофону подъезда так, чтобы монитор мог принимать вызовы ещё и от него. Чтобы понять, как это всё устроено, мне придётся рассказать немного о подъездных домофонах.

  Первое, что надо понимать — что все современные домофоны тоже программируются и настраиваются. Настраивается то, может ли какая-нибудь квартира принимать вызов, есть ли у неё код. Настраиваются всякие системные параметры (тип замка, время открывания двери и прочие). Такие настройки делаются при помощи админского пароля на домофон. Обычно этот пароль прячут установщики (та компания, которая ставит и обслуживает домофон), а на том, чтобы включить или выключить квартиру или поменять код, делают адские деньги. Такого быть не должно, но обычно нас разводят по полной программе.

  Это же, кстати, касается и самих ключей от домофона. Нам их продают, и мы таскаем тьму тьмущую ключей от разных квартир на одной связке. А на самом деле домофон на ключ ничего не записывает. Он просто хранит уникальный код ключа в своём списке! То-есть, мы подносим ключ с номером «1234». Домофон глядит: «О! Такой есть в списке!» и открывает дверь. Соотвественно по хорошему, зная админский пароль, можно один ключ занести в несколько домофонов и так с ним и ходить. Но пароля нам не дадут… А про сами ключи и то, как всё это устроено, я расскажу ещё и в следующем посте.

  А ещё домофоны делятся на два больших типа:

  • Координатные. Здесь квартира адресуется при помощи матрицы. Есть пучок проводов, в котором есть провода десятков и провода единиц. Трубки включаются между ними. Скажем, квартира 29-ая будет включена на второй десяток и девятую единицу.
    С этими домофонами надо быть очень аккуратными. Если вы перепутаете линии или десятки и единицы, то работать не будет весь подъезд. А потом к вам придут ЗЛЫЕ домофонщики и сделают с вами чего-нибудь нехорошее. Если у вас есть уже работающая трубка домофона — то надо выяснить полярность линии и подключать адаптер только согласно этой полярности.
  • Цифровые. Здесь вся линия представляет собой обычно ШВВП 2х0,5 (2х0,75), на которую (опять же, согласно полярности) вешаются все трубки параллельно. Если вы линию закоротите — работать не будет весь подъезд (а на домофоне подъезда чаще всего будет код ошибки E-2). Если напутаете полярность — работать не будет только у вас, что менее критично.
    У таких домофонов есть ещё одно западло. Некоторые производители (например Domofon.Pro) умышленно занижают напряжение в своей линии, из-за чего работают только дорогущие фирмовые трубки от Laskomex, а трубки подешевле — не работают.

  Ещё есть домофоны старого типа, типа моего гнилого Сейф-Сервиса. С ними никакие адаптеры не заработают. Сама фирма предлагает перепаять у них монитор домофона (только Commax)… но это ж кулибинство! Кстати, нам его наконец-то заменили и там я поставил адаптер, и наконец-то у меня висит только один монитор! Ура! =)

  Так вот, чтобы выбрать адаптер для своего подъездного домофона вам надо:

  • Иметь уже работающую трубку штатно, чтобы вы могли вычислить, куда она подключается в слаботочном щитке и какая у неё полярность. Если же вы хотите подключать домофон без трубки на свой страх и риск — то будьте осторожны и не навредите другим. И хотя бы проверьте, не заблокирована ли ваша квартира для вызова.
  • Узнать, какой у вас домофон: координатный или цифровой. Это можно узнать или по магистральной линии (количество проводов) или по трубке, разобрав её. В трубке цифрового домофона будет 8 штук перемычек, которыми в двоичном коде устанавливается номер квартиры. Эти перемычки надо запомнить и поставить так же потом в адаптере домофона.
  • Узнать, совместим ли адаптер с конкретно вашей моделью монитора домофона. Даю для примера ссылку на сайт производителя таких адаптеров, где есть такая таблица. Из неё видно, что выбрать монитор и адаптер — та ещё проблема. Например, если интересные по возможностям мониторы Falcon Eye, но они почти не совместимы с адаптерами: http://dacsys.ru/index.php/51-catalog/2011-08-03-12-55-14/117-2012-11-22-07-01-41.

  Ещё следует знать вот какую штуку: некоторые конторы продают мониторы домофонов, как будто бы уже заготовленными для координатного или цифрового подъездного домофона. Это ВРАКИ! Таких не производят! И конторы, которые это делают — у нас тут влезают внутрь монитора и припаивают туда такой же модуль сопряжения (адаптер). Западло этого решения получается следующим. Взяли вы такой монитор… а он у вас не заработал. Или вы ошиблись в системе домофона. И шо? Куда его девать? А с адаптером будет проще: не заработал он — выкинул. Сдох — заменил. И всё! Так что лучше найдите место для адаптера, и покупайте монитор отдельно, а адаптер отдельно.

  Разные схемы и варианты подключений

  Ну, вот теперь основные идеи и особенности проводов и техники мы примерно изучили. Давайте теперь при помощи блок-схем поглядим то, что можно навертеть на базе видеодомофонов.

  Сначала рисуем самое простое решение. Монитор и одна или несколько вызывных панелей:

  Простая схема подключения видеодомофона

  Тут у нас всё просто и понятно. Подключили вызывные к монитору и пользуемся как обычно. Это наш самый обычный случай без наворотов.

  Порисуем немного схемки для того, как подключается адаптер подъездного видеодомофона. Тут тоже есть пространство для читерства. Изначально производитель предполагает, что наш адаптер будет включен в разрыв между монитором и вызывной панелью.

  Подключаем адаптер подъездного домофона (второй способ)

  Это изначально было задумано для того, чтобы подключать такой адаптер, когда все кабели заложены и ремонт сделан. В этом случае адаптер работает так хитро, что домофон не отличает камеру и адаптер друг от друга. А вызов будет с картинкой от вызывной панели или без картинки из подъезда (если в подъездном домофоне нет видеокамеры).

  Эта схема не совсем надёжная, потому что зависит от многих факторов: сочетания вызывной панели, монитора и адаптера. А если у нас в мониторе домофона есть свободные входы для вызывной панели, то адаптер можно подключить к одному из них прямо вместо вызывной панели.

  Подключаем адаптер подъездного домофона

  Профит такого решения заключается в следующем: мы сможем чётко различать, откудова нам звонят (потому что на мониторе обычно картинка подписывается как CAM1/CAM2), и меньше зависим от всяких подключений в разрыв вызывной панели: она работает как и работала, а адаптер, если что — можно и не подключать.

  Это решение я всем рекомендую попробовать. И если оно не заработает — тогда уже пытаться подключить адаптер по штатной схеме. Дополнительно в инструкции адаптера встречается пункт о том, что если в подъездном домофоне нет видеокамеры, то её вход надо подключить на GND. Я думаю, что стоит сразу же сделать это, чтобы потом не париться с левыми помехами и прочей фигнёй.

  Дальше поговорим о том, как подключить отдельную камеру к видеодомофону. Обычно народ, который это делает, хочет получать примерно такую картину: по вызывной панели принимать вызов у квартиры. А в дополнительную камеру глядеть или на посетителя или на весь коридор. Можно ли подключить видеокамеру к монитору домофона? Можно, если она аналоговая, а не IP.

  Подключаем внешнюю камеру к видеодомофону

  Только тут снова надо знать некоторые особенности. Обычно камера требует питания больше, чем вызывная панель. Поэтому для питания камеры нам понадобится отдельный блок питания +12 вольт. Питание с него подаётся напрямую на камеру, а видеосигнал от неё — на вход видео монитора. GND блока питания и GND монитора соединяются. Точнее, я вообще выделил бы два варианта камеры:

  • Без блока питания. Штатного питания с монитора хватит для миниатюрной камеры без дополнительной подсветки. Но питание на камеру будет подано только в момент того, когда мы переключим монитор на неё. А камере надо немного времени, чтобы начать работать — поэтому картинка от неё будет не сразу красивая и ясная.
  • С блоком питания. В этом случае камера работает постоянно, а мы просто смотрим или не смотрим картинку с неё. Через какой-нибудь видеоразветвитель можем даже подать картинку на вход телика (и одновременно на монитор домофона). В этом случае камера может быть любая по мощности.

  Ещё Атомщик мне тут подкинул задачку, над которой я подумал и чего-то придумал из того, что пришло в голову. Задачка была в том, что как бы сделать камеру с видеорегистратором, и ещё и к этому прицепить видеодомофон. Структурная схема у меня родилась вот такой:

  Подключаем регистратор к видеодомофону

  А сам концепт я задумал на знании того, что видеонаблюдение с камерой нам лучше всё-таки делать на базе IP-камер — они популярнее, удобнее в работе и подключении к домашней сетке. Поэтому наше видеонаблюдение мы можем построить на двух вещах:

  • Аналоговая камера. В этом случае мы мутим схему с внешним БП и монитором домофона как раньше. После этого сигнал от вызывной и от камеры запихиваем в преобразователь Analog <> IP и отправляем его нафиг на видеорегистратор. Или вообще берём аналоговый видеорегистратор и не паримся.
  • IP-камера. Тогда единственное, что нам надо позапихать в IP — это сигнал от вызывной панели. Это мы тоже делаем через преобразователь и наслаждаемся решением. Камера будет наблюдать и регистрировать всё, что происходит, а сигнал от вызывной будет записываться только во время звонков в квартиру.

  Вот такие вот особенности и идеи по видеодомофонам есть. Сам я видеонаблюдением не морочился, а только несколько раз налаживал видеодомофоны в офисах и на квартирах. Про простейшие контроллеры СКУД я расскажу в следующем посте, когда его напишу. Посты по старым технарским темам очень тяжело пишутся.

  IP домофоны Dahua

  IP домофоны — многофункциональное сетевое оборудование, выводящее, такое простое, но тем не менее, функциональное техническое решение как видеодомофон, на концептуально новый уровень. Еще десяток лет назад возможности, предоставляемые черно-белыми трубочными системами, казались обывателю вершиной доступных в обиходе технических новшеств. Казалось бы, мы можем посмотреть на посетителя, пообщаться с ним, впустить его нажатием клавиши, и все это даже не подходя к двери, чего еще желать? Инновации, внесенные IP домофоном, частично раскрываются в его названии. В первую очередь это подключение к сети, в том числе к сети интернет, что дает целый список новых возможностей. Рассмотрим их подробно на примере домофонной системы Dahua, состоящей из монитора DHI-VTH1550CH и вызывной панели DH-VTO6100C.



  Домофон Dahua Indoor Station DHI-VTH1550CH

  Внешне IP домофон Dahua мало чем отличается от аналогового. Большую часть лицевой панели занимает 7-дюймовый сенсорный экран. Рядом с экраном присутствуют функциональные сенсорные клавиши, которые присутствуют скорее для удобства, так как управление выполняется через экранное меню. По той же причине, на корпусе отсутствуют какие либо переключатели и регуляторы, так как все настройки, включая регулятор громкости и выбор мелодии звонка, тоже осуществляются через меню. На задней панели расположены: разъем RJ-45 для подключения к сети; разъем под карту памяти micro SD, объемом не более 32 ГБ (не входит в комплектацию); клеммы питания; тревожные входы (6 зон) и тревожный выход. Домофон должен питаться от блока питания постоянного тока напряжением от 10 до 15 В и потреблением не более 7 Ватт (0,6 А) во время работы и около 1,5 Ватт в режиме ожидания. Блок питания в комплектацию не входит. Альтернативный способ питания прибора — по сетевому кабелю с помощью технологии PoE, но здесь следует отметить, что IP домофон использует уникальный стандарт PoE, совместимый только с PoE-свитчами Dahua. Питание охранных датчиков и сирены, либо другого устройства подключенного к тревожному выходу, осуществляется отдельно. Домофон монтируется на ровную вертикальную поверхность. Корпус белого цвета имеет размеры 200 на 136 мм и толщину 22 мм.



  Вызывная панель Dahua Villa Station DH-VTO6100C

  IP вызывная панель отличается по исполнению от классических аналоговых панелей белым, изготовленным из огнестойкого АБС пластика, корпусом и большими размерами – 141 на 100 мм. Толщина корпуса составляет 17мм, а вместе с врезной частью, на которой расположены разъемы — 42 мм. Панель пригодна для эксплуатации на улице, и, не смотря на указанную в паспорте рабочую температуру от -10 °C, может устанавливаться в наших климатических условиях. Первое, что бросается в глаза при взгляде на эту панель, это большой объектив, который вместе с пластиковым корпусом вызывает сомнения в вандалоустойчивости устройства. Ни смотря ни на что, вызывная панель без следа снесет большинство повреждений, хотя для установки в неблагоприятных районах все же рекомендуется использовать модель DH-VTO2000A, выполненную в металле. Подобно домофону, устройство должно питаться от блока питания постоянного тока напряжением от 10 до 15 В и потребляем не более 10 Ватт (0,6 А) во время работы и около 1 Ватт в режиме ожидания, или по сетевому кабелю с помощью технологии PoE, но только с помощью одного из PoE-свитчей Dahua. Панель устанавливается навесным способом на ровную вертикальную поверхность, со скрытым подводом кабеля. Кнопка вызова имеет подсветку, сигнализирующую о состоянии вызова изменением цвета. Работа вызывной панели сопровождается голосовыми сообщениями на выбранном при настройке языке, в том числе и на русском. Отличительной особенностью вызывной панели DH-VTO6100C является возможность открытия замка с помощью ключа. Такими ключами выступают бесконтактные карты доступа стандарта Mifare. Панель имеет встроенный считыватель и контроллер доступа с памятью до 5000 карт.



  Подключение

  Прописанные в заводских установках IP адреса позволяют подключить домофон к панели сразу после распаковки, без каких либо сетевых настроек. Будучи подключенными, напрямую патч-кордом, или через сетевой маршрутизатор/свитч, устройства безошибочно определяют друг друга, хотя для полноценной работы, все же, рекомендуется выполнить настройку вручную. Главенствующую роль в тандеме домофона и вызывной панели играет, как ни странно, панель, так как только она имеет web-интерфейс, позволяющий, в том числе прописывать/изменять адрес подключенного домофона. Если IP адрес панели не подходит к вашей сети, то изменить его можно с помощью бесплатной сервисной программы Dahua Config Tool, определяющей все подключенные к сети устройства Dahua, а после этого подключиться к ней введя в адресную строку браузера ее IP адрес. Другой, более простой, метод — это внести адреса домофона и панели через экранное меню домофона.



  При включении домофон некоторое время запускает встроенную операционную систему, после чего открывает основное рабочее меню. При первом запуске язык системы установлен как английский. Для переключения на русский следует войти в раздел меню Settings(Настройки) > Language(Язык), ввести пароль: 888888, и выбрать из выпадающего меню Russian(Русский). После этого домофон выполнит перезагрузку, и впредь будет запускаться русскоязычная версия меню.



  Сетевые настройки домофона находятся в разделе меню Настройки > Сеть. Пароль доступа к сетевым настройкам: 888888. Вкладка Монитор содержит настройки, необходимые для взаимодействия нескольких домофонов в одной сети. Строка Комната содержит номер домофона, который должен отличаться от всех остальных. Так же, один из домофонов должен быть главным, для этого во всех остальных следует нажать в этом разделе кнопку Главный, и в поле Мастер ввести IP адрес главного домофона.



  Во вкладке Net Set вносятся сетевые параметры домофона.



  Вкладка Панели позволяет изменять названия и IP адреса подключенных панелей, а так же активировать их. В поле Тип устройства можно выбрать, где панель установлена: в здании или на ограде. Вызывная панель DH-VTO6100C не предназначена для установки на ограде, поэтому в ее случае это поле заблокировано.



  Через вкладку Камеры можно просмотреть подключенные IP камеры. Поддерживаются камеры различных производителей, в том числе по протоколу ONVIF.





  Во вкладке Поиск есть возможность добавлять вызывные панели, удалять их, и изменять их сетевые настройки. Добавленные панели отображаются зеленым цветом.



  Удаленное подключение к вызывной панели

  На заводских настройках вызывная панель выдает голосовые сообщения на английском языке. Чтобы переключиться на русский, нужно подключиться к ней через web интерфейс, введя ее адрес в строке браузера (логин по умолчанию: admin, пароль по умолчанию: admin) и в графе Language (язык) выбрать из выпадающего списка Russian. После подтверждения изменений панель перезагрузится и впредь web интерфейс будет русскоязычным.



  Одним из главных преимуществ IP домофонных систем — это связь с вызывной панелью через облачный сервис с помощью мобильных устройств. Чтобы активировать эту функцию достаточно зайти в настройки вызывной панели через web интерфейс, зайти в раздел Конфигурация > Конфигурация сети > P2P, и поставить галочку в графе Включить. Здесь же указан серийный номер панели и QR код, необходимые для подключения к панели.



  Далее необходимо установить на мобильное устройство приложение DMSS и запустить его. Приложение доступно для бесплатного скачивания и имеет версии совместимые со следующими системами:
  Windowsmobile
  Symbian
  Blackberry
  iPhone
  Android



  В приложении следует выбрать СКУД, и зайти в список устройств.



  Добавляем новое устройство нажатием на +, и выбираем P2P. На экране появится страница добавления нового устройства. В поле Имя: можно ввести желаемое имя устройства. Поле SN: ввести серийный номер панели, указанный на задней стороне корпуса, или считать штрих код, расположенный там же. Если панель уже установлена, то серийный номер или QR код можно увидеть через web интерфейс, см. описание выше. Пользователь по умолчанию: admin. Пароль по умолчанию: admin. PUSH уведомления: должно быть включено. Аудио: если включить — приложение не будет осуществлять видео связь с панелью. Вбив все настройки, следует нажать Отображение.



  Теперь, при нажатии на кнопку вызова на вызывной панели, параллельно с вызовом на домофон будет приходить PUSH уведомление на ваше мобильное устройство. Следует обратить внимание, что панель в первую очередь соединяется именно с домофоном, и, как следствие, не отправляет уведомление через облако, если не смогла с ним связаться. Разговор с вызывной панелью можно начать нажатием клавиши с трубкой. Открытие замка осуществляется нажатием на замок, причем приложение показывает наличие 2х замков, не зависимо от того присутствует ли второй замок на этой модели панели. Если в панели один замок, используйте в приложении кнопку замка № 1.



  Через меню доступен журнал событий и сохраненный на телефон архив снимков и видео. Сохранение видео и снимков доступно в окне Воспроизведение — клавиши обозначены изображениями видеокамеры и фотоаппарата.



  Настройка и эксплуатация

  Вызов домофона с панели осуществляется нажатием кнопки вызова. При неудачном вызове, например, когда монитор уже задействован в разговоре или произошел обрыв кабеля, панель сообщит посетителю об этом. Если абонент долго не отвечает, панель предложит посетителю еще раз нажать кнопку вызова и оставить сообщение на автоответчик. Чтобы сообщение было записано, в домофон должна быть установлена micro SD карта памяти. При установленном соединении, панель сообщает посетителю о начале разговора. Аналогичное сообщение прозвучит при вызове панели с монитора или другого устройства, причем панель отвечает на вызов автоматически. Во время вызова (разговора) домофон автоматически переходит в режим просмотра, в котором на экране отображается видео с панели и появляется экранное меню, позволяющее отклонить вызов (прервать разговор), ответить на вызов, открыть (послать сигнал панели, активирующий реле, которое управляет электрозамком), отключить/включить звук, отключить/включить микрофон, переключится на камеру из выпадающего списка, переключится на панель, регулировать громкость, включить запись видео и сохранить снимок (только при наличии micro SD карты).



  Все вызовы сохраняются в журнал, в соответствующую вкладку. Просмотреть историю вызовов можно войдя в раздел основного меню Видео/Связь. Раздел имеет три подраздела, первый из которых — Вызов предназначен для связи с другими домофонами в сети (интерком), в том числе с жителями других квартир, если это многоквартирная система. Однако, при наличии пропущенных вызовов, откроется сразу третий подраздел Записи, содержащий журнал вызовов, разбитый на три вкладки: Не принятые, Принятые и Набранные. Новые не принятые вызовы отмечены символом телефонной трубки. Вызовы, с записанными видео сообщениями, обозначены символом камеры.



  Просмотреть сообщение можно тут же, нажав на этом символе. Также можно просмотреть эту запись в разделе меню Поиск > Звонки.



  В разделе меню Поиск > Снимки/видео можно просмотреть видеозаписи и снимки, сделанные вручную во время вызова или разговора с панелью. Здесь же находятся снимки, которые автоматически сохраняются при вызове с панели. Чтобы активировать автоматическое сохранение снимков нужно в разделе меню Настройки перевести тумблер Запись в положение ON. Если отсутствует micro SD карта памяти — тумблер не отображается. Запись видео в автоматическом режиме не ведется, но это, вероятно, будет исправлено будущими прошивками.



  Раздел меню Видео/Связь > Просмотр служит для просмотра видео с подключенных камер, список которых находится во вкладке IPC, и связи с вызывными панелями, которые для удобства распределяются между двумя вкладками: Здание и Ограда. Связаться с панелью можно, нажав на названии в соответствующей вкладке. При вызове панели от домофона отсутствует голосовая связь, но возможность открыть замок и переключатся между панелями и камерами присутствует. На приведенном ниже фото функции сделать снимок и видеозапись тоже отсутствуют, потому что из домофона извлечена карта памяти.



  Так же в разделе Видео/Связь присутствует «кнопка» Консьерж. Кнопка предназначена для вызова консьержа.



  Для того чтобы домофонная система имела связь с пультом консьержа, необходимо указать его IP адрес в настройках вызывной панели. Для этого нужно зайти в веб-интерфейс, войти во вкладку Конфигурация > LAN конфигурация, поставить галку напротив графы «зарегистрируйтесь в MGT центре», и в строке «IP адрес MGT центра» указать его сетевой адрес. Чтобы консьерж мог принимать вызовы от панели, нужно поставить галочку в поле Вызов в VTS ПК.



  В качестве пульта консьержа может выступать любой персональный компьютер с установленным бесплатным программным обеспечением SmartPSS. Это программа, предназначенная для мониторинга и записи видеоизображения с камер и видеорегистраторов Dahua, в которую разработчики добавили отдельную вкладку для работы с домофонными системами. На момент написания данного обзора версия программы 1.14.0 с поддержкой домофонии еще не переведена на русский язык, а в более старой версии вызывная панель определяется и работает как обычная IP камера.



  Программа SmartPSS позволяет просматривать видео с вызывной панели,



  принимать вызовы от панели и домофона,



  совершать звонки на домофон и вызывную панель,



  сохранять снимки и видео с вызывной панели, посылать на панель команду открытия замка, посылать на домофон текстовые сообщения, которые просматриваются на домофоне через раздел меню Поиск > Почта. К сожалению, актуальная версия прошивки домофона не отображает русский текст в сообщениях, так что до обновлений исправляющих этот недочет, можно пользоваться только английскими символами.



  Просматривать видео, транслируемое камерой вызывной панели, можно через web интерфейс, в разделе Конфигурация > Видеоролик. Для этого нужно воспользоваться браузером Internet Explorer и установить специальный плагин, который скачивается прямо с панели. Здесь же выполняются настройки изображения, а во вкладке Аудиоролик настраивается громкость звука и микрофона.



  Изменение сетевых настроек производится в разделе Конфигурация > Конфигурация сети. Вкладка Конфигурация > Список устройств содержит список добавленных домофонов, а так же позволяет добавлять новые, а наличие активных подключений к домофонам можно просмотреть через Статистика > VTH статус. Раздел Поиск > История звонков содержит журнал вызовов.



  Добавление и удаление пользователей для доступа к вызывной панели доступно в разделе Конфигурация > Упр пользователями. Во вкладке Конфигурация > LAN конфигурация можно задать панели другой номер. Такие функции как: снимок экрана, запись сообщения на автоответчик, запись разговора по команде от домофона/консьержа, активируются в разделе настроек Конфигурация > местный Конфиг > Разговор Менеджер.



  Вызывная панель имеет встроенный считыватель бесконтактных ключей доступа стандарта Mifare, что позволяет открывать замок с помощью карточки или брелока. Чтобы внести в память панели карту памяти необходимо зайти в web интерфейс > Конфигурация > местный Конфиг > A&C менеджер, нажать Считать карту, после чего поднести карту к панели. После считывания номера карты панель запросит присвоить карте имя пользователя и указать номер квартиры. В качестве номера квартиры должен выступать 4х значный номер домофона, прописываемый в нем как номер комнаты. Проходы по карте добавляются в общий журнал открытий, который можно просмотреть в Поиск > Отпереть Запись.



  Добавление IP камер осуществляется через основное меню домофона Настройки > IPCam. Здесь нужно указать имя камеры, вписать ее сетевой адрес, логин и пароль. Порт передачи видео по умолчанию используется 554. Протокол следует выбирать местный для связи с камерами Dahua, или ONVIF для связи с камерами других производителей. В поле Поток можно выбрать основной или дополнительный. Поле Канал используется для выбора канала регистратора, и при подключении камеры тут следует вписать 0.



  IP домофон DHI-VTH1550CH может использоваться в качестве автономной охранной сигнализации. На задней стороне корпуса расположены клеммы 6ти охранных зон, к которым можно подключать проводные охранные датчики, датчики задымленности и датчики газа. Питание датчиков осуществляется отдельно. Клавиша постановки/снятия охраны расположена в нижнем правом углу экрана, в основном меню. Пароль по умолчанию: 123456. Настройки охранной сигнализации находятся в разделе меню Тревога. Во вкладке состояние назначаются типы датчиков на каждую из 6ти зон, тип сработки, задержка. Вкладка Записи содержит журнал тревог. А вкладка Установка позволяет организовать несколько способов частичной постановки, включая и выключая охрану каждой зоны в разных режимах постановки на охрану.



  При тестировании IP вызывных панелей Dahua, мы наткнулись на одну панель, которая на заводских настройках вела широкополосную трансляцию в сеть. Результатом стали перебои в работе Wi-Fi сети. Чтобы отключить эту функцию, нужно подключить вызывную панель к сети и задать через браузер следующую команду: http://VTO_IP/cgi-bin/configManager.cgi?action=setConfig&Multicast.TS[0].Enable=false , где VTO_IP — это IP адрес вызывной панели. Такая неполадка нетипична и встречается крайне редко.

  Достоинства и недостатки

  Достоинства
  Возможность добавления новых функций с выходом новых прошивок
  Отправка push-уведомлений на мобильное устройство
  Удаленная связь с вызывной панелью: аудио, видео, открытие
  Высокое разрешение изображения
  Подключение большого количества IP камер
  Подключение большого количества мониторов и вызывных панелей
  Возможность в любой момент расширить систему (масштабируемость)
  Комплексная безопасность: совместимость с другими системами
  Упрощенный монтаж за счет использования технологии PoE
  Дополнительные функции

  Недостатки
  Отсутствие интеграции в классические обще подъездные многоквартирные системы
  Отсутствие возможности видеозаписи вызовов в автоматическом режиме

  К сожалению, при реализованной возможности записывать в память домофона снимки при звонке с панели, так же как и при проходе по карте доступа, в системе не реализована возможность записи видео в автоматическом режиме. Видео может записываться только по команде пользователя домофона или пульта консьержа, а так же когда посетитель оставляет сообщения на автоответчик. В качестве альтернативы, есть возможность параллельно подключить вызывную панель как IP камеру к сетевому видеорегистратору Dahua (см. снимок ниже), или любому другому, поддерживающему работу с IP камерами по ONVIF. Функция детекции движения камерой панели также не реализована.



  Для замены устаревших аналоговых домофонных систем может быть использовано специально разработанное решение, позволяющее подключить вызывную панель и домофон (до 4х штук) по 2х жильному кабелю. Передача сигнала и питания всего по 2м жилам возможна на расстояние до 50 метров, а выход в сеть осуществляется через конвертер. Все прочие функции IP домофонии сохранены, недостатком, однако, остается несовместимость со старыми аналоговыми многоквартирными системами.



  Производители IP домофонов Dahua не обошли стороной и многоквартирные решения, причем и они не лишены технологичных нововведений. Здесь реализована связь по интеркому между всеми квартирами в доме, доступ к подъездным и дворовым IP камерам, опциональная установка центра управления для консьержа с функциями переадресации вызовов и текстовых сообщений на мониторы абонентов, и, наконец, совместимость системы с SIP серверами для передачи вызова на мобильное устройство, SIP телефон или персональный компьютер в любой точке мира.



  Одним из минусов, приписываемых сетевым видеодомофонам является их высокая цена, что не вызывает удивления при их богатом функционале. В продаже можно найти дорогие профессиональные устройства, например basIP, а так же их противоположность: многочисленные дешевые китайские приборы, техническое исполнение и надежность которых оставляет желать лучшего, не говоря уже о недопереведенном программном обеспечении, которым они комплектуются. Решения от таких производителей как Hikvision и Dahua являются приемлемой альтернативой, поскольку при высоком качестве имеют цены сопоставимые с аналоговыми домофонами.

  Видеодомофония Hikvision: обзор комплексного решения на основе оборудования компании

  После того, как мы изучили видеонаблюдение Hikvision, охранную систему AxPro и терминалы доступа MinMoe, настало время объединить все устройства в одну работающую связку. Добавив еще один компонент, который станет главным, связующим звеном всей цепочки.

  Состав системы, конструкция устройств

  Из следующего рисунка становится понятно, что комплектность системы может быть самой разной, к примеру, не иметь камер наблюдения или регистратора. Либо включать в себя другие приборы вроде терминалов доступа и даже устройства сторонних производителей.



  Такую схему мы составили из следующих соображений: поскольку в доме (правильней — домохозяйстве, поскольку это может быть несколько домов) уже работает охранная система с различными датчиками, развернуто видеонаблюдение и настроен быстрый доступ через мобильное приложение Hik Connect, ко всему этому будет логично добавить центральное стационарное устройство, которое объединит все компоненты в одном понятном интерфейсе. На роль такого устройства идеально подходит IP-видеодомофон, к которому можно «прицепить» вызывную панель со встроенной камерой. В перспективе готовая система станет всеобъемлющей и самодостаточной, с доступом не только из локальной сети, но и через интернет посредством облачного сервиса Hik Connect.

  Приведем краткие описания устройств, которые были использованы для построения системы. Учитывая пожелания читателей, не станем разбирать все аппараты до болтика, расскажем лишь об основных функциях. Ведь подробные характеристики — они всегда доступны на страничках устройств.

  Монитор домофона Hikvision DS-KH9310-WTE1

  Во-первых, почему «монитор домофона», а не «домофон»? Элементарно. Домофон — это система, состоящая минимум из двух разных приборов: вызывное устройство (панель с кнопкой, микрофоном, камерой и даже с экраном, ненужное вычеркнуть) и ответное устройство (трубка с микрофоном и динамиком либо панель с экраном и аудиосистемой). Таким образом, называть рассматриваемый аппарат мы будем монитором домофона. Во избежание путаницы.

  Hikvision предлагает несколько моделей домофонных мониторов, все они различаются ценой и функциональностью. Данную модель можно рассматривать как золотую серединку, которая имеет все необходимое, но за счет некрупного 7-дюймового экрана стоит дешевле 10-дюймовой версии.



  Краткая характеристика прибора звучит так: аппарат работает под управлением ОС Android версии 5.1, объемы оперативной/флэш-памяти составляют 1/4 ГБ. Открытая платформа позволяет интегрироваться как с фирменным сервисом Hik Connect, так и со сторонним ПО. Имеется поддержка установки приложений и возможность управления охранной панелью AxPro. А теперь чуть-чуть подробнее.

  Помимо шлейфов с колодками, к монитору прилагается настенный металлический кронштейн с четырьмя выступающими зацепами, на которые он надевается сверху-вниз. Защиты от снятия и умыкания конструкция не предусматривает — какой в этом смысл, ведь аппарат установлен дома, внутри помещения.



  Под стеклянной панелью, которая закрывает всю лицевую сторону, установлен емкостный сенсорный 7-дюймовый экран с разрешением 1024×600 пикселей. Он имеет настраиваемую яркость и великолепный угол обзора по горизонтали. Устанавливать панель следует повыше, на уровне глаз, поскольку изображение инвертируется при взгляде на экран сверху под углом 45° и более. Если же смотреть на экран снизу, то изображение, наоборот, становится более контрастным. Монитор имеет встроенный всенаправленный микрофон и встроенный динамик. Помимо сенсорного экрана, монитор оснащен дополнительным органом управления — сенсорной кнопкой, она обозначена изображением ключа.



  Все интерфейсы и разъемы располагаются в углублении на задней стороне корпуса. Для вывода кабелей и шлейфов здесь предусмотрена ведущая вниз канавка с фиксаторами. Набор интерфейсов удивляет разнообразием: RJ45 Ethernet 10/100M с поддержкой TCP/IP, SIP, RTSP и питания PoE IEEE 802.3 af, порт RS-485, тревожные входы и выходы (реле 8/2), кнопка, тампер и служебный порт. Также можно увидеть разъем Micro-USB, он работает с внешними накопителями в режиме OTG, как в смартфонах и планшетах.



  Помимо проводных интерфейсов, в приборе имеется также адаптер Wi-Fi 802.11b/g/n, освобождающий от необходимости укладки «витой пары». В нижней грани устройства имеется слот для карты памяти формата microSD/SDHC/SDXC, карта может использоваться в качестве дополнительного накопителя для хранения архива вызовов.

  Скромные размеры устройства (187×137×26 мм) позволяют разместить его в узких простенках рядом с дверью, а небольшая толщина снижает риск случайно задеть прибор. Аппарат предназначен для использования в помещениях, так как не имеет защиты от непогоды. Зато широченный температурный диапазон, в котором разрешается эксплуатация (от −10 до +50 °C), явно указывает на возможность установки монитора в холодной прихожей, коридоре, веранде и прочих неотапливаемых помещениях. Более подробные сведения (хотя, куда уж подробней?) можно отыскать на страничке продукта.

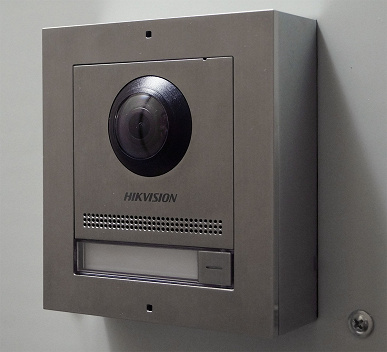

  Вызывная панель Hikvision DS-KD8003-IME1

  Это вторая составная часть домофонной системы, без которой она не может называться домофоном.

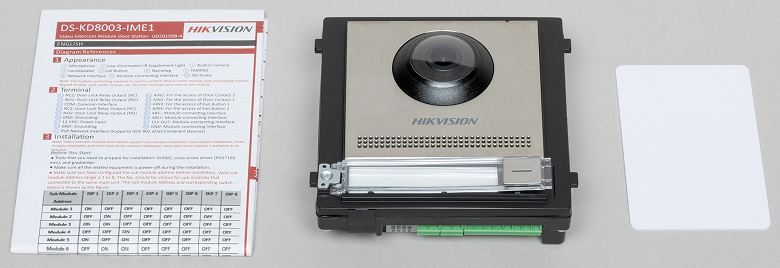

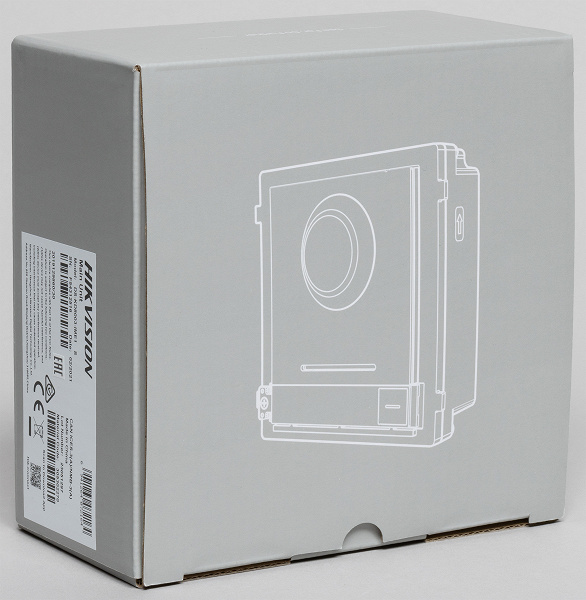

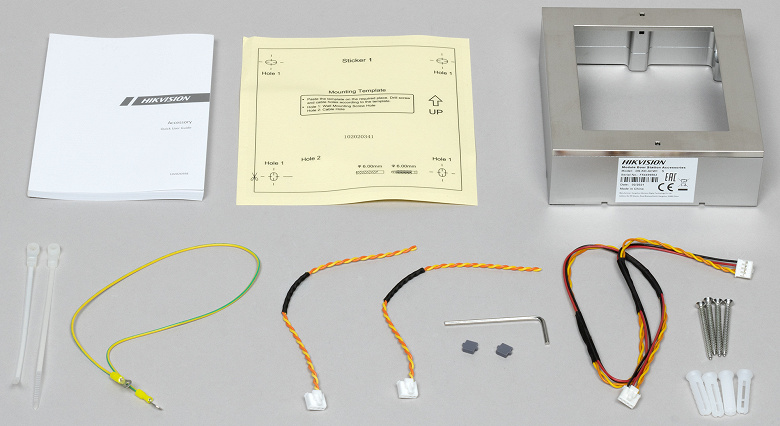

  Комплектность вызывной панели довольно скромна, здесь отсутствует монтажная рамка. Как крепить, спрашивается? Сложный вопрос. Похоже, без приобретения фирменных принадлежностей — никак. Поскольку рамка для врезной или накладной установки, помимо собственно крепежных функций, играет также антивандальную роль, защищая прибор от злоумышленников, а заодно и от воздействия природных негативных факторов (осадки, пыль). Впрочем, при желании можно отыскать готовый комплект, содержащий и панель, и рамку.

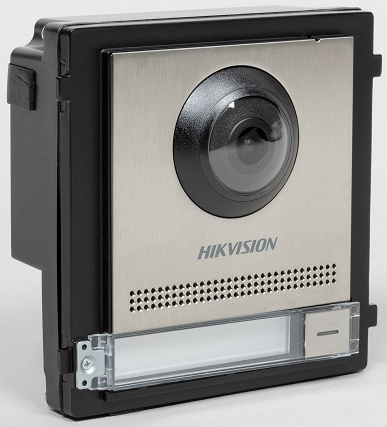

  Выглядит панель скромно, но контрастный крупный объектив и внушительные размеры корпуса (98×100×44 мм) заставляют обратить на нее внимание. Более того, при наступлении сумерек автоматически включается подсветка кнопки и информационной таблички. И не захочешь — увидишь.



  Картинку панель получает с помощью камеры, имеющей широкоугольный объектив типа «рыбий глаз» с углами обзора 180° по горизонтали и 96° по вертикали. Изображение формируется 2-мегапиксельным высокочувствительным сенсором. Встроенная инфракрасная подсветка включается автоматически и позволяет запечатлеть посетителя даже в полной темноте. За включение инфракрасной подсветки и подсветки кнопки отвечает датчик освещенности: стоит выключить свет или просто прикрыть объектив рукой, подсветка тут же включается. Панель транслирует видеопоток с разрешением до 1920×1080, доступен суб-поток 720×480. Оптимизация изображения осуществляется тремя технологиями: BLC (компенсация контровой засветки), DNR (цифровое шумоподавление) и WDR (широкий динамический диапазон). Встроенная аудиосистема состоит из всенаправленного микрофона и довольно громкого динамика (85 дБ на 20 см) с технологиями подавления шума и эха.

  С интерфейсами тут, как и в мониторе — полный порядок. В смысле, набор. Доступно физическое подключение дополнительного модуля, в наличии два входа дверного контакта, 4 вводных интерфейса и контроллеры двери, а также порт для отладки. LAN-разъем поддерживает TCP/IP, RSTP и питание PoE стандарта IEEE 802.3af.



  Наконец, про эксплуатацию. Температурный рабочий диапазон от −40 до +55 °C явно указывает на возможность установки панели где угодно, включая уличную калитку или ворота. Тут главное — позаботиться о герметичности при монтаже, но это уже задача установщика. Мы же воспользовались имеющимся кронштейном Hikvision DS-KD-ACW1.



  Более подробные сведения о панели и кронштейне можно найти на страничках продуктов: панель Hikvision DS-KD8003-IME1, накладная монтажная рама Hikvision DS-KD-ACW1.

  Далее мы перечислим прочие устройства, включенные в нашу систему. Сделаем это по возможности кратко, тем более, всем им ранее были посвящены отдельные подробнейшие материалы.

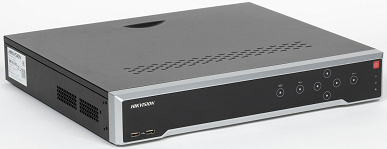

  Регистратор NVR Hikvision DS-7732NI-K4 и IP-камера ColorVu DS-2CD2147G2-SU

  Оба устройства — наши старые знакомые, участвовавшие в обзоре IP-камер Hikvision серии ColorVu.



  Помимо фирменной камеры, на сей раз к регистратору были подключены IP-камеры сторонних производителей, в том числе работающие в другом доме, за много километров от регистратора. Для чего подключены? А это сюрприз.

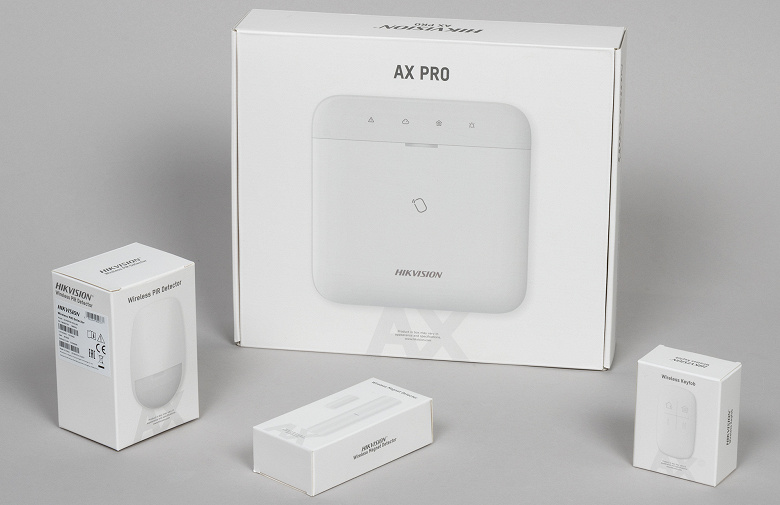

  Беспроводная охранная система Hikvision AxPro

  И с этой системой читатель уже знаком, ее обзор был опубликован совсем недавно. Стандартный «стартовый» комплект включает в себя центральную станцию (хаб), беспроводной датчик движения (PIR-сенсор), беспроводной контактный датчик на дверь или окно, а также переносной пульт управления системой.



  В описании монитора домофона уже упоминалась встроенная возможность интеграции с охраной AxPro, именно по этой причине она присутствует в созданной нами системе.

  Установка, настройка

  Установка монитора домофона не представляет сложности, но предусматривает стационарное расположение прибора. То есть без сверления стены никак. Если кабели не уходят в стену, то придется использовать накладной кабель-канал. При подключении очень выручает поддержка устройством питания по локальной сети — достаточно приобрести недорогой PoE-инжектор и подключить его к роутеру. Таким образом, монитор через единственный кабель получит одновременно и связь, и питание.



  Впрочем, если прокладка витой пары затруднена или невозможна, для связи можно использовать Wi-Fi. Но в любом случае без проводов тут не обойтись: питание, линия привода замка — это необходимый минимум. К сожалению, в нашем распоряжении не оказалось дверного замка с электроприводом, поэтому будем импровизировать, открывая виртуальную дверь.

  Поначалу вызывная панель была установлена на том же стенде, где уже прикреплен монитор. Нужно ведь потренироваться. Это оказалось несложно, однако требуется наличие сквозного отверстия в стене, на которую накладывается и тем более врезается панель. В первом случае для укладки проводов, во втором — собственно для корпуса панели. После того, как устройство закреплено в кожухе, сверху размещается декоративно-защитная накладка, которая привинчивается двумя скрытыми шестигранными болтами с помощью тоненького двухмиллиметрового ключика. Надежно, крепко, и вряд ли кто-то станет ковыряться в этих отверстиях, зная, что за ним могут наблюдать.

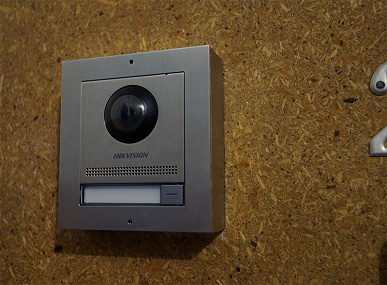

  Впоследствии, для создания антуража, близкого к реальности, мы все-таки перенесли вызывную панель туда, где ей положено находиться по задумке. Хоть для протягивания витой пары и пришлось дырявить несколько стенок, включая бетонную, зато теперь камера панели зорко бдит за ситуацией в подъезде. Интересного и красивого тут мало, да. Но вероятную пользу от постоянного наблюдения за подъездом нельзя недооценивать.



  Обычная IP-камера также была подвешена в определенное для нее место, на улице рядом с окном.



  Итак, устройства расставлены по местам, можно начинать подключение. На самом-то деле, конечно, подключение осуществляется еще до окончательной установки, пока устройства доступны и находятся в руках.

  По умолчанию в сетевых решениях Hikvision отключена опция DHCP, это означает, что они с высокой долей вероятности будут отсутствовать в списке устройств маршрутизатора. Чтобы отыскать их, требуется специальный фирменный софт — программа SADPTool. Этим же инструментом все устройства, найденные в локальной сети, активируются и в них включается DHCP и облачный сервис Hik Connect.

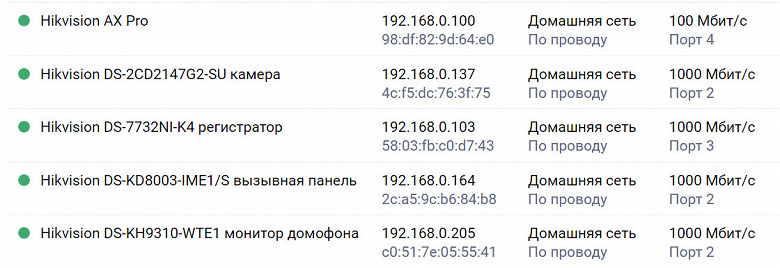

  После включения DHCP устройствам не требуется перезагрузка, IP-адрес от роутера они получают автоматически, достаточно подождать минутку. Вот теперь все приборы видны в списке устройств маршрутизатора и можно приступать к их настройке.



  При настройке следует иметь в виду, что герои статьи — монитор домофона и вызывная панель — не имеют встроенных веб-страничек с настройками. В отличие от регистратора или IP-камеры, зайти в настройки которых можно, набрав IP-адрес в браузере. Как быть? Для монитора решение имеется — сенсорный экран. А что с вызывной панелью? У нее одна-единственная кнопка, да и та нужна лишь для осуществления вызовов.

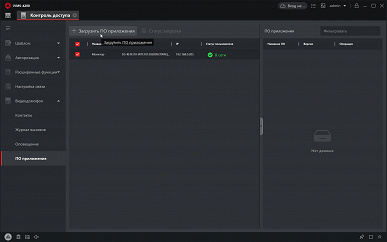

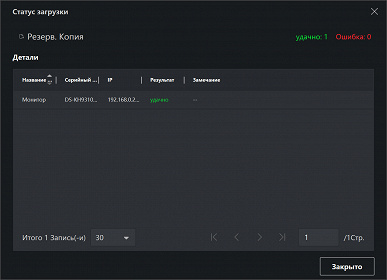

  Здесь придется вспомнить о существовании клиентского программного обеспечения iVMS-4200. Оно предназначено в том числе для доступа к настройкам приборов, добраться до которых иными путями не представляется возможным.

  К интерфейсу программы несложно привыкнуть, как и к логике разработчиков. Для того, чтобы добавить устройство в группу, следует выбрать его в нижней панели активных устройств, задать имя и ввести пару логин/пароль. Теперь устройство появится в списке обслуживаемых, где становится возможным вход в его настройки.



  Настройки могут иметь разный состав, он зависит от назначения и функциональности прибора. Но более полного списка изменяемых параметров вы не найдете нигде, даже в интерфейсе самих устройств, этим качеством программа iVMS-4200 и замечательна.

  Задача номер один — подсоединить вызывную панель к монитору домофона. Поскольку сетевые настройки всех приборов у нас установились автоматически после включения в них DHCP, здесь остается лишь отыскать нужный параметр и ввести IP-адрес вызывной панели.



  Впрочем, перечисленное можно реализовать и в интерфейсе самого монитора с помощью сенсорного экрана. Получается даже удобнее, так как монитор умеет автоматически находить работающую в локальной сети вызывную панель.



  Прочие параметры, такие, как номер дома, этажа и т. д. можно задать непосредственно на настраиваемом мониторе, без использования iVMS-4200 или SADP. Это не освобождает от необходимости подключать компьютер, но и спасает от возможной путаницы. Ведь, находясь в квартире номер пять, вы никак не присвоите домофону десятый номер. К тому же, в новой версии прошивки с русским языком все в порядке.



  Продолжим настройки, обратив внимание на интеграцию с облачным сервисом Hik Connect. Для ее включения требуется задать мастер-пароль, прочие настройки желательно не трогать, а оставить по умолчанию.



  Однако для того, чтобы авторизовать монитор в сервисе Hik Connect, придется вернуться к сенсорному экрану и ввести нужные данные, используя интерфейс устройства.

  Монитор, не авторизованный в Hik Connect

  Авторизация в облаке Hik Connect

  Монитор, авторизованный в Hik Connect

  Сразу после того, как авторизация состоялась, на экране монитора появится панель с командными иконками охранной системы AxPro. Это потому, что AxPro уже давно находится в облаке и принадлежит той же учетной записи, под которой мы авторизовали монитор.

  Еще одна интересная задачка — осуществить нечто удивительное. А именно, вывести на монитор домофона картинку не только с камеры вызывной панели, но и с других IP-камер. Тут нас подстерегает очередная хитрость. Оказывается, монитором поддерживаются только камеры, вещающие по фирменному протоколу Hikvision. Это означает, что вывести на экран картинку со сторонних ONVIF-камер нельзя. Вот почему эти «чужие» камеры мы заранее подключили к регистратору Hikvision, который, в отличие от монитора, поддерживает на входе все существующие протоколы, включая множество «брендовых». Кстати, из шести подключенных к регистратору камер три находятся в частном доме, за много километров от городской квартиры.



  Благодаря тому, что регистратор Hikvision вещает по нужному фирменному протоколу, видеопоток с него можно пустить на монитор домофона. Таким образом, при добавлении камер в монитор домофона следует вводить IP-адрес не камеры, а регистратора.



  Но как же выбрать нужную камеру? Очень просто. Достаточно зайти в настройки регистратора и подсмотреть номер канала, на котором «сидит» подключаемая к монитору камера. Этот номер и впечатать в строку Номер канала.



  Опять же, перечисленные настройки можно произвести и на экране монитора, хотя это, конечно не так удобно, как на ПК. Но в любом случае — результат сногсшибателен. Теперь на экран можно быстро вывести не только видео, принимаемое от вызывной панели, установленной в подъезде, но и поток с любой камеры.

  Живой поток с IP-камеры

  Единственное требование к камере — умение вещать по протоколу Hikvision. А это значит — либо камера данного бренда, либо любая IP-камера, подключенная к всеядному регистратору. Этот факт, как ни крути, здорово сужает применимость устройства в отрыве от оборудования «родной» марки. Впрочем, мы ведь рассматриваем пример построения системы на базе оборудования Hikvision, верно?

  Эксплуатация

  Театр начинается известно с чего, а дверь, как правило, с кнопки дверного звонка. Первое и главное эксплуатационное требование к любому прибору, в том числе кнопки — опрятный внешний вид. У вызывной панели с видом все более чем хорошо. Имеется и антивандальная защита, ведь это не пластик какой-нибудь, а настоящая нержавейка. В темное время суток прибор автоматически переходит в ночной режим, когда в камере включается инфракрасная подсветка, панель с информационной табличкой и кнопка вызова подсвечиваются белым светом. Кстати, размер таблички позволяет вместить на ней короткое слово или фразу. Например, Комаров А. В., зв. 1 раз.



  Насчет «звонить один раз» — конечно шутка. Вызов будет осуществлен только на привязанный к вызывной панели монитор, либо на несколько мониторов сразу. Впрочем, идея о многократном нажатии все же видится чуток полезной, как-никак подобная функция немного увеличит универсальность при эксплуатации, надо бы поделиться этой идеей с разработчиками. Например, однократное нажатие кнопки — вызов идет на монитор 1, двукратное — на монитор 2 и т. д.

  Задержка между нажатием кнопки и реакцией монитора составляет около секунды, что несущественно при эксплуатации. Широченный угол обзора камеры, встроенной в вызывную панель, никому не позволит укрыться от наблюдения. Разве что посетитель расположится строго под вызывной панелью, ведь угол вертикального обзора меньше, чем горизонтального. Но и в этом случае макушка спрятавшегося наверняка залезет в кадр.

  Следует отметить почти полное отсутствие задержки при передаче звука в обе стороны. Это еще один сильный довод в пользу рассматриваемого оборудования: оно не тормозит.

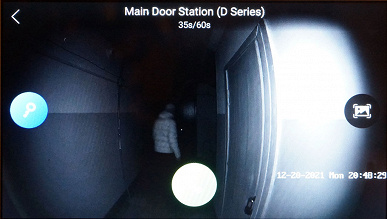

  Кстати, если при вызове посетитель в шутку или по иным причинам закроет рукой объектив, то камера перейдет в режим ночной съемки: включится инфракрасная подсветка, засияют белые светодиоды таблички.

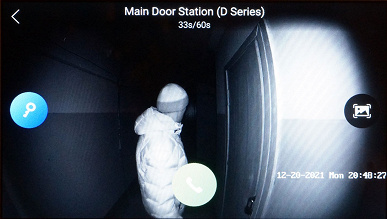

  В ночной съемке, при полном отсутствии света на входе, камера работает так, как и положено всем камерам с ИК-подсветкой. Можно видеть, что подсветка работает на всю длину коридора, а это около пяти метров.



  Еще одна архиполезная функция: встроенный в монитор автоответчик. Да, обычный автоответчик, только на двери, а не в смартфоне или домашнем DECT-телефоне. В текущей версии прошивки нет возможности изменить приветствие или записать свое, но это дело уже решается разработчиками.

  Все записанные аудиосообщения будут доступны как в памяти монитора домофона, так и в облачном сервисе Hik Connect, причем сопровождаться они будут фотографией посетителя.

  Непременно следует показать и дополнительные возможности монитора (точнее, системы), о которых уже рассказывалось в главе, посвященной настройкам. В обычных замкнутых видеодомофонных системах монитор требуется лишь для того, чтобы идентифицировать голос посетителя и личность звонящего. Здесь же все иначе. В главе настроек мы уже видели, что монитор способен принимать и отображать контент совсем иного рода: внешний. Поступающий по сети из иных, нежели вызывная панель, источников. В качестве примера для демонстрации такой функции возьмем возможность трансляции монитором видеопотока с камер наблюдения, которые могут находиться где угодно. Единственное условие, как уже упоминалось — камера должна транслировать видео по протоколу Hikvision. То есть поддержка стандартов ONVIF в мониторе отсутствует.

  После того, как мы ввели в мониторе необходимые настройки, на его экране, в меню Live View, появятся иконки IP-камер, живой поток с которых можно посмотреть, ткнув в нужную иконку. Примечательно, что изображение появляется тут же после нажатия, без видимой задержки.

  Список камер Живая трансляция Живая трансляция Живая трансляция

  Как вы уже поняли, большая часть камер транслирует видео, находясь за много километров от места тестирования. Удаленный доступ на смартфоне и тем более на ПК давно не является чудом, но чтобы это делал домофон?

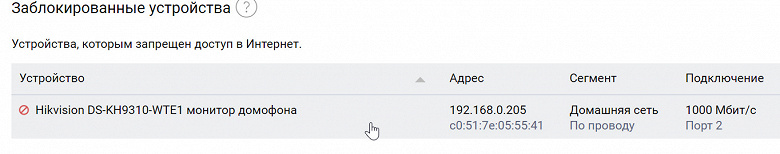

  Кстати, один важный вопрос, который был задан коллегой и другом автора: а будет ли работать связка домофон-панель внутри локальной сети, но при отсутствии доступа в интернет? Резонный вопрос. Остались еще — и довольно много — регионы и территории, где интернет работает со скрипом. Довольно обидно из-за временного отсутствия интернета не ответить на вызов, находясь в собственном доме. Чтобы разъяснить ситуацию, мы отключили доступ в интернет домофонному монитору Hikvision и проверили работоспособность его функций.



  Вот теперь отвечаем: да, система работает. Монитор так же мгновенно включается и отображает видеопоток, звучит сигнал вызова, осуществляется двусторонняя аудиосвязь. Работает и автоответчик. Вот только уведомление о посетителе на смартфон вы по понятной причине не получите. Это уведомление поступит, как только монитор получит доступ в интернет. Такое уведомление выглядит как пропущенный вызов с указанием времени звонка, аудиозаписью «беседы» и даже с фотографией посетителя.

  Заговорив о смартфоне, развернем тему. Ведь это еще одна из важнейших функций рассматриваемого домофона. Ответить на звонок в дверь, находясь где угодно? Легко! Если, конечно, домофон имеет доступ в интернет и авторизован в облачном сервисе Hik Connect. Через несколько секунд после того, как посетитель позвонит в вашу дверь, ваш смартфон запиликает приятную мелодию, а на всплывшем экране приложения Hik Connect отобразится живая картинка. Тут уже вам решать, разговаривать с невидимкой или нет. А при желании можно даже открыть дверь.

  Здесь же, в приложении, будет пополняться список вызовов, в том числе пропущенных — количество непрочитанных вызовов указывается на иконке Сообщения. Каждый вызов представлен отдельным пунктом с указанием даты, времени и стоп-кадра из видеопотока.

  Одно непрочитанное сообщение

  Наконец, вспомним, что вызывная панель домофона — это, по сути, IP-камера. Постоянно работающая. И если в системе используется регистратор Hikvision, то и архив записей с домофонной камеры записывается точно так же, как с других камер. Просмотр архива возможен несколькими способами, в том числе удаленно.

  Список устройств Hik Connect

  Просмотр архива записей

  Кстати, а что в нашем списке устройств делает упоминавшаяся охранная система Hikvision AxPro? Да то же, что и всегда делала. Она (при ее наличии) автоматически привязывается к монитору домофона, если учетные записи Hik Connect совпадают. На дисплее появляется виджет с иконками, с помощью которых пользователь может, к примеру, поставить квартиру под охрану. Ввиду того, что тестирование проводилось на предыдущей версии прошивки, чуток недоработанной (тестовый же экземпляр, а что вы хотели?), иконка охранной системы AxPro отображалась не так, как положено. И к тому же без нужных функций. Видимо, сказывалось несовпадение версий протоколов или что-то еще более мудреное, известное лишь разработчикам.

  В новой версии прошивки — полностью рабочей, функциональной и русифицированной — имеется возможность не только снять или поставить на охрану AxPro, но и просмотреть тревожные события, произошедшие в отсутствие владельца. Ничего удивительного, ведь совместная работа AX PRO и монитора производится через Hik-Connect. Если же IP-камера подключена к AxPro не через облачный сервис, а привязана локально, то при срабатывании тревожного сигнала на монитор будет направлен 7-секундный ролик события.

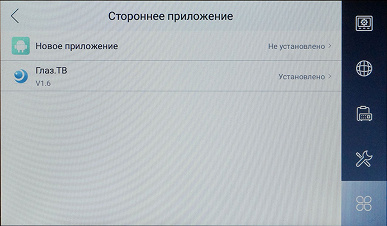

  В заключение хотелось бы рассказать еще об одной замечательной и довольно перспективной штучке. Монитор ведь работает на Android, верно? Так же подумали и разработчики, допустив возможность установки сторонних приложений. Проще всего это сделать в упоминавшемся программном центре iVMS-4200, где в несколько щелчков мышки на монитор отправляется выбранный APK-файл приложения.

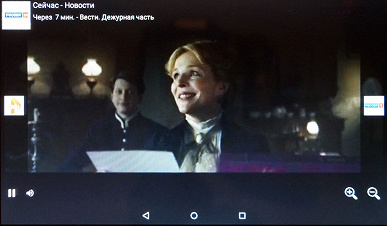

  Тут нам поначалу не свезло — дело в недоработанной прошивке. Да, приложения устанавливались, но запускаться и работать не желали. Но, получив новую версию прошивки, мы все же отыскали время и обновили монитор. Теперь домофон можно использовать в качестве телевизора.



  Конечно, установить можно далеко не любое приложение. Точнее, установить-то установишь, а вот его работоспособность будет зависеть от аппаратных возможностей устройства. Главные требования: APK-файл должен иметь объем не более 200 МБ, а приложение должно уметь работать без обязательных Google-сервисов, на чистом Android.

  Выводы

  Знакомство с построенной системой помогло убедиться в основательной продуманности решений Hikvision. Здесь предусмотрена буквально каждая мелочь, количество настроек может вызвать оторопь, однако научность оборудования удивительным образом сочетается с простотой установки и несложным управлением со смартфона.

  Перечислить конкретные плюсы того или иного решения, входившего в нашу систему, невозможно. Все они озвучены в тексте этой гигантской статьи. Оставим только общие субъективные впечатления, полученные в ходе настройки и тестирования домофонной системы Hikvision:


  Похожие публикации:

  1. Что такое атомная энергетика
  2. Инверторный генератор или обычный что лучше для сварки
  3. В чем нельзя хранить продукты
  4. Как пользоваться мультиваркой мулинекс
