Биты ph1 и ph2 в чем отличие

Биты для отвертки и шуруповерта: разбираемся с маркировкой

В наше время проведение строительно-монтажных работ очень сильно упростилось. Этому, в том числе, способствует огромное количество крепежных элементов, которые очень легко использовать имея в наличии электрическую отвертку или дрель-шуруповерт. Гвозди в настоящее время используются все реже и реже. Как любители, так и профессиональные мастера все больше отдают предпочтение шурупам и винтам, так как эти крепежные элементы обеспечивают наиболее прочное крепление. Однако под каждый крепежный элемент применяются свои насадки, без которых ваш шуруповерт превращается в бесполезную игрушку. Чтобы было проще ориентироваться в многообразии насадок, представляем вашему вниманию классификацию бит для шуруповерта. Вы узнаете какие виды и размеры бит выпускает промышленность и для каких крепежных элементов применяется та или иная бита.

Биты под прямой шлиц (Slotted)

Самой первой была изобретена отвертка под прямой шлиц, ее придумали в XVI веке. Она была широко распространена в советский период. Сегодня тоже существуют виды бит для шуруповерта изготовленные под прямой шлиц, но используются они реже. Такие насадки обозначаются буквой S. Данная маркировка размещается на одной из граней бит. Латинская буква S является сокращением от английского слова slot, означающего "щель" или "шлиц". Также существует альтернативный вариант обозначения — slotted. Это слово при переводе на русский язык означает "шлицевая". Всегда рядом с буквой указывается цифра, свидетельствующая о ширине жала. В некоторых случаях дополнительно указывается его толщина.

Соотношение ширины и толщины наиболее распространенных бит под прямой шлиц:

Ширина, мм	2,0	2,5	3,0	3,5	4,0	4,5	5,0	5,5	6,0; 6,5; 7,0	8,0	9,0
Толщина, мм	0,3 — 0,4	0,4	0,5	0,5 — 0,6	0,6 — 0,8	0,6	0,8	0,8 — 1,0	1,0 — 1,2	1,2 — 1,6	1,4 — 1,6

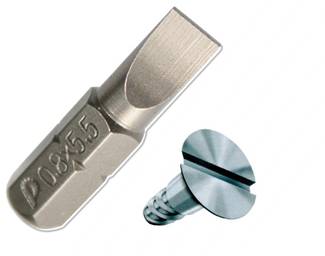

Классическая бита с прямым шлицем

Ширина и толщина — это два основных размера прямого шлица. В большинстве случаев указывается только первый параметр. Он варьируется в пределах от 3,0 до 9,0 мм. Второй параметр довольно часто не обозначается, но его значение может составлять от 0,5 до 1,6 мм. Особенность такой маркировки связана с тем, что ширина и толщина имеют нормативное соотношение. Поверхность бит с плоским шлицем защищена от эрозии и отличается повышенной твердостью.

Бита с прямым шлицем и TIN покрытием

Данные биты имеют золотистый цвет, так как поверхность насадок покрыта нитридом титана в результате химического процесса CVD. Благодаря этому приспособления имеют прочную поверхность. Такие насадки могут отличаться между собой только по ширине. Это значение составляет от 4,5 до 6,5 мм. Еще в маркировке приспособлений может быть указана их толщина. Эта величина находится в пределах от 0,6 до 1,2 мм.

Крестообразные биты (Phillips)

Впервые крестообразная бита появилось в первой половине 20-го века. Способствовал этому тот момент, что при использовании крепежей и отверток под прямой шлиц в автомобильной промышленности, при сборке деталей, они часто высказывали из шляпок винтов и шурупов, что приводило к порче лакированного покрытия транспортного средства. Также у крепежных изделий часто срывалась резьба из-за того, что еще не были изобретены ограничители крутящего момента, которые впоследствии стали применяться в механических шуруповертах и винтовертах.

Все перечисленные причины способствовали тому, что в 1933 году Джон Томпсон изобрел шуруп с крестообразным шлицем. Через 3 года патент на данное изобретение был приобретен Генри Филлипсом. Этот инженер доработал технологию производства и в 1937 году предложил Юджину Кларку, который являлся крупным производителем изделий из металла, провести соревнования, кто быстрее выполнит закручивание шурупов. Естественно, Генри Филлипс в состязании победил. После этого новый тип насадок привлек внимание автопроизводителей из США, но скоро началась Вторая мировая война. Поэтому крестообразный шлиц появился в Европе, вместе с поставками американской военной техники.

Первая крестообразная насадка называлась "филлипс" в честь Генри Филипса. Биты этого вида маркируются буквами PH. После них следует номер, жестко связанный с диаметром наружной резьбы крепежного элемента. Данный стандарт используется для всех типов бит с крестообразным жалом.

Стандартные соотношения номера крестообразной биты типа PH и наружной резьбы крепежа:

Номер биты	0	1	2	3	4
Диаметр резьбы, мм	менее 2,0	2,1 — 3,0	3,1 — 5,0	5,1 — 7,0	более 7,1

Классическая крестообразная бита PH

Данные насадки различаются между собой размерами, которые варьируются от 0 до 4. Чаще всего используется крестовина №2, так как она позволяет работать с металлическим и деревянным материалом. Реже используются крупные насадки под номером 3 и 4. Чаще всего их применяют во время ремонта автомобилей и крупногабаритных предметов.

Крестообразная бита со шлицем PH и TIN покрытием

Для покрытия насадки используются нитрид титана. Об этом свидетельствует золотистый цвет биты. Насадка способна выдерживать большие нагрузки. Шлиц может быть выполнен в одном из трех размеров: PH 1, 2 или 3.

Крестообразные биты (Pozidriv)

Позже, специально для производства мебели и выполнения строительных работ Philips Screw Company разработала новый вид крестообразного шлица. Он получил название Pozidriv (Позидрив). Этот вид шлица был запатентован в 1966 году. Биты для данного шлица маркируются буквами PZ. Они предназначены для работы с деревом или с другими подобными материалами, имеющими неоднородную структуру. В тоже время для работы с металлом больше подходят биты типа PH.

Отличительной чертой системы PZ, по сравнению с PH, является то, что кромки рабочих поверхностей расположены параллельно друг другу и по всей своей длине изготовлены с одинаковой толщиной, а сам шлиц значительно глубже. Такая конструктивная особенность предотвращает выталкивание биты при закручивании крепежа. Благодаря этому образуется более плотный контакт между шляпкой шурупа и битой, что уменьшает износ элементов. При этом не нужно прикладывать больших осевых усилий, когда происходит нажатие жала на шлиц.

Необходимо помнить, что при выборе биты для закручивания крепежных изделий под шлиц PZ нужно использовать биту типа PZ. В случае использования насадки типа PH, для закручивания изделий под шлиц PZ, поверхности будут неплотно соприкасаться друг с другом, что сократит срок службы насадки.

Классическая бита крестообразной формы PZ с насечками

Дополнительные насечки являются отличительной чертой бит PZ, если их сравнивать с насадками PH. Большая прочность приспособлений позволяет им выдерживать огромные нагрузки. Размеры данного вида бит для шуруповерта могут быть PZ 1, PZ 2, PZ 3.

Бита под крестообразный шлиц PZ с насечками и TIN покрытием

Защитное покрытие данной насадки выполнено на основе нитрида титана. Оно значительно повышает долговечность биты. Также этому способствует примененная для ее изготовления закаленная сталь. Все это в совокупности позволило создать насадку, имеющую оптимальную твердость и выносливость. Существуют три размера приспособления: PZ 1, PZ 2 и PZ 3.

Биты с шестигранным шлицем (Hex)

Еще одним, менее популярным, но часто используемым является шестигранный шлиц. Эта форма насечки впервые появилась в 1910 году и получила название Hex socket. Данное словосочетание обозначает внутренний шестигранник. Впервые его стали применять в заводских цехах Allen Manufacturing Company. Для маркировки этих бит используется буква H. Система Hex отличается большим крутящим моментом, который можно приложить к головке крепежного элемента, когда происходит его закручивание. При этом отсутствует вероятность повреждения насадки и срыва шлица.

Расстояние между сторонами шестигранного жала является основной характеристикой, которая различает такие биты. Если взять насадку на 4 мм, то она прекрасно подойдет для закручивания мебельного конфирмата. Также выпускается так называемая безопасная разновидность шлица. Он получил название Hex-Pin, что обозначает защищенный шестигранник. Данный шлиц оснащается по центру специальным штырем. Его наличие позволяет предотвратить несанкционированную разборку соединения.

Классическая бита шестигранной формы

Данные биты позволяют очень удобно работать с соответствующими саморезами и шурупами, так как они имеют большую площадь соприкосновения с крепежными изделиями. Они уже давно применяются в США, но в России их внедрение произошло сравнительно недавно. Размеры данных насадок могут варьироваться в диапазоне от 1,5 до 10 мм.

Бита шестигранной формы с отверстием внутри

Надежная бита такого вида отличается простотой использования. Во время ее применения человеку не нужно прилагать больших физических сил. Благодаря наличию отверстия приспособление не соскальзывает. Размер насадки составляет от 1,5 до 6 мм.

Биты в виде звездочки (Torx)

Применяются насадки в виде звездочки, в машиностроительной области и в производстве бытовой техники, для закручивания крепежных элементов с соотвествующей формой головки. Они носят название Torx (торкс) и обозначаются буквами TX или T. Рядом с буквой указывается цифра, которая обозначает размер насадки. Он соответствует расстоянию между лучами звездочки шестигранной формы.

Впервые Torx стала использовать в 1967 году компания Textron, в Америке. Сегодня применяются разные виды бит для шуруповерта данного типа. Так, существует антивандальный вариант, оснащенный внутренним отверстием. Для его обозначения используются буквы TR, которые расшифровываются Torx Tamper Resistant. Еще применяются пятилучевые биты под названием Torx Brigadier Pentahedron.

Классическая бита "Звездочка" (Torx)

В европейских странах и США насадка Тоrх является самой популярной из всех существующих форм шлица. Это связано с ее высокой производительностью. Данная бита отличается наличием шести граней, с помощью которых происходит соприкосновение с винтом или шурупом.

Конструктивная особенность насадки позволяет улучшить сцепляемость с поверхностью крепежного изделия. Благодаря этому не нужно прилагать больших усилий для создания крутящего момента. Также снижается вероятность соскальзывания приспособления, так как нагрузка распределяется сразу на 6 граней. В свою очередь, это уменьшает их износ. Следовательно, эксплуатационный период биты значительно увеличивается. Выпускаются насадки "Звездочка" разных типоразмеров. Самыми распространенными являются модели от Т8 до Т40. При этом существуют биты и меньшего размера.

Бита "Звездочка" с отверстием внутри

Данная бита часто применяется на сборочных производствах. При закручивании крепежа бита плотно входит в крепежное изделие. В результате повышается надежность процесса закручивания, для осуществления которого, не нужно прилагать особых усилий. Размеры биты бывают от Т10 до Т40.

Биты для шуруповерта — виды, назначение, выбор

В настоящее время все реже можно встретить в строительном деле использование гвоздей. Шурупы и саморезы гораздо проще вогнать в дерево или металл с помощью шуруповерта. Его используют как в масштабном строительстве, так и для бытовых нужд. Чтобы надежно скрепить элементы с помощью саморезов, необходимо правильно подобрать биту для шуруповерта. В статье мастер сантехник расскажет, какие они бывают и как правильно их подобрать.

Биты для шуруповерта

Биты отличаются размерами, формой, материалом и наличием защитного покрытия. Они представляет собой продолговатый металлический шестигранник, который имеет две стороны. Одна сторона является рабочей, и предназначена для вкручивания метизов, второй стороной бита вставляется в шуруповерт.

Основные, для закручивания саморезов, винтов и шурупов.
Комбинированные. Характеризуются двойной рабочей частью, при этом каждая из них может отличаться размером и видом. Во время работы ее закрепляют в патроне шуруповерта ненужной половиной, а работу выполняют оставшейся частью.
Специальные. Являются узкоспециализированными изделиями. Специальные биты редко используют в работе, поэтому продаются они только поштучно.

Зная маркировку вы уже не ошибетесь с выбором биты для шуруповерта.

Биты под прямой шлиц (SL)

Латинские буквы SL являются сокращением от английского слова slot, означающего «щель» или «шлиц». Также существует альтернативный вариант обозначения — slotted. Это слово при переводе на русский язык означает «шлицевая». Всегда рядом с буквами указывается цифра, свидетельствующая о ширине жала. В некоторых случаях дополнительно указывается его толщина.

Крестообразные биты (PH)

Впервые крестообразная бита появилось в первой половине 20-го века. Способствовал этому тот момент, что при использовании крепежей и отверток под прямой шлиц в автомобильной промышленности, при сборке деталей, они часто выскальзывали из шляпок винтов и шурупов, что приводило к порче лакированного покрытия транспортного средства. Также у крепежных изделий часто срывалась резьба из-за того, что еще не были изобретены ограничители крутящего момента, которые впоследствии стали применяться в механических шуруповертах и винтовертах.

Естественно, Генри Филлипс в состязании победил. После этого новый тип насадок привлек внимание автопроизводителей из США, но скоро началась Вторая мировая война. Поэтому крестообразный шлиц появился в Европе, вместе с поставками американской военной техники.

Первая крестообразная насадка называлась «филлипс» в честь Генри Филипса. Биты этого вида маркируются буквами PH. После них следует номер, жестко связанный с диаметром наружной резьбы крепежного элемента. Данный стандарт используется для всех типов бит с крестообразным жалом.

Крестообразные биты (PZ)

Биты с шестигранным шлицем (Hex)

Шестигранные шлицы появились в качестве альтернативы крестообразным, когда возникла необходимость увеличить момент при затягивании винтов, не увеличивая размера их головок. Впервые они появились в 1910 году и получила название Hex socket. Данное словосочетание обозначает внутренний шестигранник. Впервые его стали применять в заводских цехах Allen Manufacturing Company. Для маркировки этих бит используется буква H. Система Hex отличается большим крутящим моментом, который можно приложить к головке крепежного элемента, когда происходит его закручивание. При этом отсутствует вероятность повреждения насадки и срыва шлица.

Биты с квадратным шлицем SQ (Square)

Биты SQ (Square) под шлиц Робертсона имеют наконечник рабочей части в виде квадратного профиля. В их маркировке указываются цифры, обозначающие размер (от 0 до 4). Винты и саморезы с квадратными шлицами встречаются нечасто, но биты SQ могут вам понадобиться, если вы занимаетесь ремонтом автомобилей (особенно канадского производства) или столярным делом. Самый полезные размеры квадратных бит — это SQ2 и SQ3.

Биты под звездообразный шлиц (T, TX, TH)

Крепежные изделия со звездообразными шлицами и инструмент для работы с ними вошли в оборот более 50 лет назад, когда на сборочных конвейерах автомобильных предприятий появились сложное оборудование и промышленные роботы. Форма в виде шестилучевой звездочки значительно увеличивает площадь контакта между битой и шлицем. Это позволяет затягивать крепеж с очень большим усилием без повреждения головки и рабочих граней инструмента. Практически полностью отсутствует склонность к выталкиванию биты из шлица, поэтому отвертку или шуруповерт не нужно прижимать в осевом направлении во время работы.

В наши дни крепеж со «звездочками» можно встретить где угодно — от ноутбуков до автомобилей. Существуют несколько разных стандартов, но чаще всего встречаются обычный шлиц Torx (углубление в виде звездочки с шестью лучами) и его «антивандальная» версия Torx Security (точно посредине шлица находится небольшой выступающий штырек, для работы с таким крепежом нужна бита с соответствующим по размеру отверстием).

Биты Torx маркируются буквой T (у некоторых производителей — буквами TX) и цифрами, обозначающими размер: от T1 до T100. Самые ходовые размеры — это T10, T15, T20, T25 и T30. Маленькие биты (от Т2 до Т4) нужны только тем, кто занимается ремонтом компьютерной техники и бытовой электроники. В маркировке бит Torx Security (еще могут называться Torx Hole или Torx Tamper Resistant) указывается обозначение TH (иногда TR), а их размерный ряд полностью идентичен насадкам Torx. Инструмент Torx Security можно использовать для работы с крепежом Torx (но не наоборот).

Биты для техники Apple (P)

Отвертки и биты, предназначенные для закручивания и откручивания винтов со шлицами в виде пятиконечной звездочки с заокругленными краями, стали востребованными чуть больше 10 лет назад благодаря компании Apple. Именно тогда «антивандальный» крепеж стандарта Pentalobe стал использоваться для сборки ноутбуков MacBook, смартфонов iPhone и плееров iPod. Производители инструмента мгновенно наладили выпуск отверток и насадок под крепеж этого редкого стандарта, и теперь купить биты для разборки техники Apple совершенно не сложно.

В каталогах инструментов биты Pentalobe обозначаются буквой P и цифрами, означающими типоразмер. Тем, кто занимается ремонтом электроники, могут понадобиться инструменты размером от P1 до P6. Обратите внимание, что некоторые производители насадок используют другие буквенные обозначения (TS или PL), и размерный ряд таких бит не соответствует значениям, принятым у Apple (например, P2 — это TS1, а P5 — это TS4). Также не следует путать биты Pentalobe с пятилучевой разновидностью шлица Torx, ведь это совершенно разные стандарты, и они несовместимы между собой.

Редкие и специальные биты

Кроме бит и насадок, необходимых для работы с широко распространенными плоскими, крестовыми и звездообразными шлицами, есть и большое количество специальных бит, которые используются для закручивания и выкручивания редких видов крепежа.

Биты Spline имеют рабочую часть в виде двенадцатилучевой звезды с 60-градусными углами при вершине каждого луча. Подобная конструкция позволяет передавать очень большой крутящий момент. Поэтому «звездочки» с 12 лучами используются там, где требуется максимально возможное усилие затяжки (например, в автомобильной промышленности для сборки двигателей). В маркировке бит Spline указывается размер крепежа, для работы с которым они предназначены (от М5 до М20). Двенадцатилучевые звезды не следует путать с «двойными шестигранниками» и «тройными квадратами» (XZN). Несмотря на то, что у всех них — одинаковое количество лучей, они несовместимы между собой из-за разной геометрии профиля.

Биты Tri-Wing — это насадки с тремя лопастями, каждая из которых чуть смещена относительно центра шлица. Преимуществом такой конструкции является передача крутящего момента без осевого давления. Раньше крепеж со шлицами Tri-Wing использовался только в аэрокосмической отрасли, но в последние годы многие производители бытовой техники используют его в качестве «антивандальной» защиты от пользователей. Поэтому трехлопастные биты размером от TW0 до TW5 могут вам понадобиться для сборки-разборки некоторых видов техники и электроники (а крупные насадки от TW6 до TW15 пригодятся только в том случае, если вы занимаетесь обслуживанием самолетов). С битами Tri-Wing иногда можно спутать насадки Tri-Point (или Y-Type) — у них тоже по три рабочих грани, но лопасти не смещены относительно шлица.

Биты Torq (Torq-Set)

Биты Torq (Torq-Set) — это четырехлопастные крестовые насадки со смещенным центром. Данный шлиц встречается крайне редко (в основном, в авиации), но иногда может использоваться в качестве «антивандального» решения. Биты Torq маркируются буквами TQ и цифровым обозначением размера (от 0 до 10). Некоторые производители инструмента используют буквы TS.

Биты Triangle представляют собой насадки с рабочим профилем в форме правильного треугольника. Винты с треугольными шлицами используются нечасто, но иногда с их помощью закрывают доступ к двигателю или батарейному отсеку бытовой техники. Треугольные биты могут обозначаться буквами TR или TA. Самые «ходовые» размеры — TR2 и TR3.

Биты Clutch необходимы для затягивания и откручивания винтов со шлицами в виде «бабочек» или «песочных часов». Крепеж данного типа в Европе используется крайне редко, а вот в США встречается намного чаще. Биты Clutch маркируются буквой C и цифрами, означающими размер: условный (вроде С1 или С3) или в дюймах (например, C1/8″ или C5/32″).

Биты Spanner — это вилочные ключи с двумя штырьками. Винты данного стандарта используются для защиты от несанкционированного доступа. С их помощью крепят лифтовые панели или закрывают доступ к электрическим щиткам в поездах и общественных местах. Маркировка бит Spanner включает буквы SP и цифры, означающие типоразмер (от SP1 до SP10). У данного инструмента множество названий. Производители могут обозначать такие биты словами U-type, Snake-Eyes, Two-Hole, Twin-Hole или Pig-Nose.

Биты для крючков

Биты для крючков — это достаточно редкие насадки. Они встречаются далеко не в каждом наборе. Единого стандарта на биты для закручивания крючков не существует, поэтому они выглядят по-разному у разных производителей. Такая бита может быть похожей на букву Y с пазом, охватывающим поверхность крюка, или сделана в виде цилиндра с поперечной прорезью.

Бита для гипсокартона

Бита для гипсокартона — такие насадки отличаются наличием ограничителя, который не позволяет закручивать саморез глубже, чем необходимо. При закручивании крепежа в стену, ограничитель упрется в гипсокартон, что позволит вкрутить саморез на нужную глубину в лист. Благодаря этому, существенно увеличивается скорость монтажа гипсокартона.

Биты для гаек и болтов

Такие биты имеют нестандартные форму. Их особенность заключается в том, что они имеют не выпуклую рабочую часть, а с отверстием, при этом есть большое количество типоразмеров.

Нужно помнить, что для закручивания гаек и болтов с большим диаметром шляпки нужно использовать шуруповерт с большой мощностью.

Шестигранные торцевые головки

Шестигранные головки — самый распространенный вид торцевых насадок. Их профиль обеспечивает хороший охват болтов и гаек. Размерный ряд и маркировка — точно такие же, как у обычных гаечных ключей. Глубина стандартной головки — не менее 25 мм, а удлиненные имеют длину рабочей части от 50 мм. У небольших головок посадочный квадрат обычно имеет размер 1/4 » (но по мере увеличения рабочего размера инструмента растет и ответная часть: 3/8 «, 1/2 «, 3/4 » и 1 «).

Двенадцатигранные торцевые головки

Двенадцатигранные головки, как понятно из названия, имеют профиль с 12 рабочими гранями. Они отличаются более точным и удобным позиционированием на крепеже, потому что 12-гранную насадку можно переставлять с поворотом всего на 30 ° (в отличие от 60 ° у 6-гранных). Но есть и недостаток: из-за уменьшенной площади контакта головки с 12 гранями более склонны к «зализыванию» болтов и гаек, особенно, если речь идет о крепеже небольшого размера. Размерная сетка двенадцатигранных торцевых головок полностью идентична шестигранным насадкам.

Торцевые головки Surface / Super Lock

Головки Surface или Super Lock по размерному ряду соответствуют шестигранным насадкам, но отличаются от них по форме профиля. Их внутренние поверхности — не прямые, а слегка выпуклые. Поэтому при вращении головка давит не на самый угол грани крепежа, а чуть ближе к середине. Данная конструктивная особенность позволяет с помощью головок Super Lock закручивать и откручивать слегка «зализанные» или деформированные болты и гайки.

Торцевые головки Torx

Головки Torx (иногда их называют головками с E-профилем) похожи на одноименные биты. Внутренняя поверхность данного инструмента имеет вид шестилучевой звездочки. С помощью головок Torx невозможно крутить обычный шестигранный крепеж, зато они идеально подходят для закручивания и откручивания болтов и гаек с E-профилем, которые в наши дни все чаще встречаются в конструкции автомобилей и некоторых других видов техники.

Торцевые головки Spline

Головки Spline — это самая универсальная разновидность торцевых насадок. У них есть чередующиеся прямые и скругленные грани, которые (если головка правильно подобрана по размеру) обеспечивают хороший контакт с различными видами крепежа. Имея в своем распоряжении комплект насадок Spline, вы сможете крутить обычные шестигранные болты и гайки (причем не только метрического стандарта, но и дюймового), а также крепеж Torx и даже трех-, четырех- и двенадцатигранные крепежные изделия.

Классификация бит по материалу и покрытию

Биты для шуруповерта производят из различных металлов, как мягких, так и твердых. Мягкие насадки быстрее изнашиваются, но они более стойкие к повреждениям, твердые насадки более хрупкие.

Наиболее качественными считаются следующие сплавы:

Молибден и хром;
Ванадий и хром;
Молибден и ванадий;
Кремниево-огневый спек.

В продаже имеются и стальные варианты, но стоят они дорого, при этом во время эксплуатации быстро стираются. Даже наличие победитовых напаек неспособно продлить срок службы стальных бит.

Увеличить прочность стальных насадок может титановое покрытие. Менее надежным считается алмазное, никелевое, а также покрытие из сплава вольфрама и никеля.

Различные варианты отличаются по трем параметрам:

Стандартной считается длина:

25 мм;
30 мм;
50 мм;
70 мм;
90 мм.

Можно приобрести изделия с шириной;

2 мм;
3,5 мм;
4 мм;
5,5 мм;
6,5 мм;
7 мм;
8 мм;
9 мм.

0,3 мм;
0,5 мм;
0,6 мм;
0,8 мм;
1 мм;
1,2 мм;
1,4 мм;
1,6 мм.

Подбирать размеры бит нужно в соответствии с размерами метизов. Также на выбор оказывает влияние то, в каких условиях нужно будет работать.

Как выбрать биты для шуруповерта

Чтобы было легко и удобно работать с шуруповертом, нужно просто правильно подобрать биты.

При выборе необходимо ориентироваться на:

Качество изделий и срок их эксплуатации в первую очередь зависит от материала из которого они сделаны. Бита должна быть цельной, а не состоять из нескольких частей, иначе при интенсивной работе может просто развалиться.
Приветствуется наличие защитного покрытия на каждой бите. Это позволит использовать изделие длительное время. Особенно это важно для комплектов профессиональных насадок. Более надежными считаются изделия с титаннитриумным покрытием золотистого оттенка.
Репутация бренда. Приобретать изделия лучше в специализированных магазинах. При этом помните, что хороший комплект никогда не стоит слишком дешево.

Использование качественных бит для шуруповерта может стать гарантией успешного выполнения строительных и ремонтных работ.

Рейтинг бит для шуруповерта

При выборе стоит обращать внимание и на имя компании, ведь производитель, который следит за качеством своей продукции, обязательно вызовет доверие специалистов. Значит, эта фирма зарекомендовала себя лучше всего в строительных и ремонтных сферах деятельности.

Виды бит для шуруповерта — маркировки и таблицы с размерами

Статья расскажет о том, какие бывают виды бит для шуруповерта. Приведена классификация по всем ключевым параметрам – материалу, типу конструкции, форме насадки. Также подробно рассмотрена маркировка разных типов бит для шуруповерта и отдельные модели устройств.

Что такое бита, принцип работы

Битой называют специальную насадку на ручные и механические инструменты для завинчивания шурупов, саморезов, гвоздей, винтов, анкеров и т.д.: всё это именуют общим понятием метизы. Под ручным инструментом подразумевается отвертка, под механическим – шуруповерт, дрель, винтоверт. Один конец биты закрепляется в инструменте, а второй непосредственно крутит метиз. Наконечники насадок выполнены так, что повторяют пазы крепежных деталей. За счет этого метизу придается крутящий момент, обеспечивающий легкое вкручивание. О разновидностях бит по типам наконечника, материалу изготовления и другим параметрам и пойдет речь дальше.

Классификация бит для шуруповерта

Крепежные насадки на шуруповерт классифицируются по следующим параметрам:

материал;
форма;
тип конструкции;
размеры головки и длина стержня.

По материалу и покрытию

Первостепенное значение имеет материал, из которого сделана насадка. Ведь само по себе соответствие наконечника пазам метиза не сделает биту долговечнее. Чтобы не пришлось каждый раз менять насадку после нескольких использований только из-за того, что она не выдерживает нагрузки, ломается или деформируется, выбирать нужно из следующих материалов:

углеродистые стали марок R7-R12;
инструментальная сталь марки S2;
сплавы хрома с ванадием;
сплавы молибдена с вольфрамом или хромом.

Кроме самого материала, важно покрытие насадки. Оно обеспечивает бите более высокую прочность, стойкость к коррозии. Самые надежные виды покрытий:

сплав хрома с ванадием
сплав вольфрама с никелем
сплав нитрида титана;
покрытие из смеси вольфрама, карбона и алмазной крошки.

Покрытие из нитрида титана легко отличить по золотистому цвету, алмазный же слой добавляет наконечнику блеск.

Виды бит для шуруповерта - маркировки и таблицы с размерами

Золотистый цвет нитрид-титанового покрытия

Форма

По форме биты для шуруповертов имеют следующую классификацию:

Плоские. Самый стандартный и распространенный тип. Другое название – биты под прямой шлиц. Используются для закручивания шурупов, саморезов в поверхности из дерева и гипсокартона. На конце плоский шлиц, как у отвертки. Ширина его – 3-7 мм, длина разная.
Крестообразные. На конце насадки 4 ребра сходятся, образуя плоский крест. За счет этого шуруповерт получает надежное сцепление с пазами в шляпке метиза. Эти насадки более устойчивые, чем плоские – ними можно работать как по дереву, так и по металлу. Ширина креста – от 2 до 7,1мм.
Крестообразные усовершенствованные. Здесь между четырьмя главными ребрами есть еще 4 дополнительные шлицевые насечки. То есть, наконечник имеет 2 креста. Они обеспечивают повышенную плотность сцепления, и за счет этого такими насадками удобно работать, к примеру, на ДСП-панелях. Ширина главного креста – от 3 до 6,3 мм.

Шестигранные. Основные сферы применения бит такого типа – машиностроение и производство мебели. Подходят только для метиз с шестигранным пазом на шляпке. Стандарты ширины шестигранного наконечника – от 1,5 до 10 мм, длины – от 5 до 10 см.
В виде шестиконечной звезды. На рабочем конце шлица 6 ребер, из-за чего наконечник похож на звезду. Нагрузка при сцеплении с метизом и кручении равномерно распределяется сразу по 6 направлениям – это делает деталь более прочной и долговечной в сравнении, к примеру, с крестообразными. Шуруповертами с такими насадками обычно работают не по дому, а в машиностроении, монтаже.
Биты для гаек и болтов. Они имеют в основании такой же шестигранник, чтобы создавалось максимальное сцепление с метизом. Пригодны для закручивания гаек и болтов диаметром от 5 мм до 1,3 см.

Тип конструкции

По конструктивным особенностям насадки под шуруповерт бывают одинарными или двойными, а также обычными или торсионными. Одинарная бита снабжена шестигранной хвостовой частью для крепления в инструменте и рабочим жалом на противоположном конце. У двойной же с обеих сторон рабочие наконечники, иногда – разного размера и типа. Такая бита может прослужить вдвое дольше и обеспечить работу с разными поверхностями.

Виды бит для шуруповерта - маркировки и таблицы с размерами

Двойная

Обычная насадка – прямая, несгибаемая, ней можно работать только в одном направлении, под определенным углом. Торсионный же элемент устроен по-другому. Между хвостовиком и наконечником стоит пружина, обычно скрытая под участком красного, голубого или другого цвета. При закручивании она обеспечивает изгиб биты, а это существенно упрощает работу.

Виды бит для шуруповерта - маркировки и таблицы с размерами

Торсионная

У торсионной насадки ряд преимуществ перед обычной:

легче добраться до труднодоступных мест;
бита принимает на себя только часть тангенциальной нагрузки – остальная часть приходится на пружину;
работа с материалами, которые по твердости не по зубам обычной насадке.

Есть еще один специальный конструктивный аспект бит для шуруповерта. Некоторые модели оснащены магнитным наконечником или пружинной насадкой. Это позволяет работать в труднодоступных местах. Задачи магнитного наконечника – плотная фиксация сверла в пазах метиза, минимизация риска соскальзывания биты. Он также способствует более глубокому вкручиванию крепежа. С помощью пружинной насадки можно вкручивать метизы под разными углами: пружина допускает изгиб даже больше 90°.

Виды бит для шуруповерта - маркировки и таблицы с размерами

Магнитные насадки под шуруповерт

Важно! Ударные шуруповерты с торсионными битами прилагают силу не к самой шляпке метиза, а по касательной. Это продлевает жизнь и крепежной детали, и рабочему наконечнику

Маркировка разных типов бит для шуруповерта

Каждый тип насадки имеет свой стандарт маркировки. Информация о марках бит для шуруповерта по видам подается в виде таблицы.

Маркировка	Тип
SL – Slotted	С плоским шлицем. После маркировки обычно идут цифры – например, 4,5х0,6. Это означает, что ширина шлица – 4,5 мм, а толщина – 0,6 мм
PH – Phillips	Крестообразная. После букв стоит число от 0 до 4: это – обозначение диаметра резьбы. Подробнее об этом – в следующем разделе
PZ – Pozidriv	Крестообразная усовершенствованная. Цифры 1, 2, 3 показывают размер шлица
H – Hex	Шестигранная. В зависимости от размеров, стоит число от 1,5 до 10
T – Torx	Звездочка
R – Robertson	С квадратным шлицем
SP – Spanner Head. Другое название – Snake-eye	Антивандальный шлиц в виде вилочного ключа
Tri-Wing	Бита с тремя лопастями, расположенными под углом друг к другу

Размеры и отдельные виды разных типов бит для шуруповерта

Любой тип рабочих насадок делится на виды по артикулам и соответствующим размерам. Сейчас – детальнее об этом.

Плоские

Буква S в маркировке означает Slotted, в переводе с английского – шлицевая. Самый старый из видов бит для электроинструментов и отверток – его начали использовать почти 500 лет назад. Вслед за буквой S стоит цифра, показывающая ширину шлица. Иногда дополнительно указывают толщину.

Виды бит для шуруповерта - маркировки и таблицы с размерами

С плоским шлицем

Стандарты ширины и толщины для бит с плоскими шлицами показаны в таблице:

Ширина, мм	Толщина, мм
2	0,3 – 0,4
2,5	0,4
3	0,5
3,5	0,5 – 0,6
4	0,6 – 0,8
4,5	0,6
5	0,8
5,5	0,8 — 1
6 – 6,5 – 7	1 – 1,2
8	1,2 – 1,6
9	1,4 – 1,6

Этот тип включает следующие артикулы:

Классическая насадка с прямым шлицом.
Бита с прямым шлицом с покрытием из нитрид-титана.
Удлиненная бита с плоским шлицом. Длина жала достигает 10 см. Шуруповерт с такой деталью удобен для выполнения тонких, требующих особой точности работ.

Крестообразные

Этот тип насадок на отвертки был изобретен в 30-х гг. прошлого века с целью компенсировать все недочеты инструментов с плоским шлицем. Создатель самого первого варианта этой биты – Джон Томпсон, однако спустя несколько лет он продал патент Генри Филлипсу, который усовершенствовал технологию. Именно фамилия этого ученого лежит в основе маркировки крестовых насадок – PH, то есть Phillips.

Виды бит для шуруповерта - маркировки и таблицы с размерами

Крестовая

После букв в маркировке идет число от 0 до 4, за которым закреплен строгий стандарт диаметра. Отличия размеров РН0, РН1, РН2, РН3, РН4 показаны здесь:

Стандарт	Диаметр креста, мм
РН0	до 2
РН1	от 2,1 до 3
РН2	от 3,1 до 5
РН3	от 5,1 до 7
РН4	от 7,1

Среди крестообразных бит на шуруповерт выделяют такие известные разновидности:

Классическая.
Стандартная с нитрид-титановым покрытием.
Удлиненная. Длина – от 5 до 15 см, диаметр – РН1, 2, 3.
Exaform с покрытием из карбида титана.

Крестообразные усовершенствованные

Виды бит для шуруповерта - маркировки и таблицы с размерами

Разница между PH и PZ

Спустя 30 лет после появления насадок типа РН была разработана их более продвинутая версия – PZ или Pozidrive. Выглядит бита этого типа иначе: между ребрами креста добавили по одной дополнительной шлицевой насечке. За счет этого стало проще работать с деревом, ДСП-панелями. При большем количестве ребер рабочего наконечника бита лучше сцепляется с метизом, срок ее службы существенно продлевается, а сам крепеж, в свою очередь, мягче и глубже заходит в поверхность.

Существует 3 стандарта габаритов – PZ1, PZ2, PZ3. Это зависит от диаметра главного креста:

Стандарт	Диаметр, мм
PZ1	3
PZ2	4-5
PZ3	6,3

Помимо стандартной крестовой усовершенствованной биты, есть артикулы с покрытиями из нитрида титана и карбида титана, а также удлиненные модели со стандартами 5, 7, 9, 11, 12,5, 15 см.

Важно! Несмотря на общее происхождение, насадки PH и PZ стоит использовать только под соответствующие пазы метизов. Закручивать крестом с насечками обычный крестовый шуруп – не лучшая затея.

Шестигранные

Виды бит для шуруповерта - маркировки и таблицы с размерами

Шестигранная

Насадки на шуруповерт типа H или Heх используются реже, чем крестообразные. Они годятся только под крепежи-шестиугольники, то есть гайки и болты. За счет плотного сцепления насечки с головкой метиза ему передается большой крутящий момент. Повредить же биту или крепеж этого типа во время работы почти невозможно.

Классическая шестигранная. Стандарт размера насадок Н привязан к диаметру. Минимальный – 1,5 мм, максимальный – 10 мм.
С внутренним отверстием. Диаметр – 1,5-6 мм. В работе с такой насадкой прилагаются минимальные усилия – она почти сама крутит метиз.

Удлиненная. Диаметр рабочей части составляет 3-8 мм, а длина биты – 5-10 см.

Звездочки

Насадки в виде шестиконечной звезды маркируются как T, реже – TX, полное название – Torx. На рынке этот тип деталей с конца 60-х гг. Именно звездочку считают самой продуктивной и надежной разновидностью бит под шуруповерт. Нагрузка распределяется равномерно по 6 направлениям, что позволяет прикладывать минимум усилий. Равная степень сцепления с каждым концом звезды снижает нагрузку на насадку и крепеж, а значит – продлевает срок эксплуатации обеих деталей.

Число после буквы Т в маркировке означает расстояние между лучами звездочки. Основные типоразмеры – от Т7 до Т40. Разновидности:

Классическая.
Torx Plus. Отличие этой модели от стандартной Torx в конструкции лучей звезды: они более короткие и затупленные. В работе с такой насадкой требуется больше точности. Материал – сталь высокой твердости. Стандарты – от Т10 до Т40.
С покрытием из нитрида титана. Оно усиливает защиту и без того стойкой, долговечной детали.
С внутренним отверстием. Такая модель распространена в автосборке. Здесь сцепление с метизом еще более надежное, а прилагаемое усилие – меньшее.

Удлиненная. Стандарты – Т10-Т40, длина – 5-10 см.

Редко используемые разновидности бит для отверток и шуруповертов

Сейчас – про менее распространенные типы насадок:

С квадратным шлицем. Маркировка R, означает Robertson. В домашних ремонтах не применяется, назначение – узкоспециализированные работы.
Четырехгранная. Типоразмеры – 0, 1, 2, 3. Есть два вида: классическая и удлиненная, 5-7 см.
Антивандальная типа Spanner Head. Маркировка SP. У этой насадки также есть другие названия: змеиный глаз, головка под вилочный ключ. На ее конце два параллельных штырька с кругом в основании.

С плоским вилочным шлицем. Маркировка GR, стандарты размеров – GR4, 6, 8, 10. Насадки сделаны из прочной высококачественной стали, долго служат. Помимо стандартной, есть удлиненная модель, 5-10 см.
С тремя лопастями. Маркировка TW, полностью – Tri-Wing. Наконечник оборудован тремя прямыми лопастями. Применяется такой элемент, в основном, в электронике, космонавтике. Типоразмеры – TW1, 2, 3, 4, 5, 6.

С четырьмя лопастями. Маркировка TS, полностью – Torq-Set. Аналог предыдущего типа, только лопастей на одну больше. Размеры – от 4 до 10.

Реже всего встречаются насадки типа:

Pin-on-Hex – шестигранный шлиц со стержнем посередине;
TR – звездочка со стержнем в центре;
Triple Square – многозубчатый шлиц;
Polydrive – похожа на звездочку с 6 тупыми квадратными концами;
One-way или CL – две четверти круга: одна – снизу слева, другая – справа вверху, или примыкают друг к другу углами;

восьми- и двенадцатигранник в виде звездочки;
12-конечная звездочка;
шлиц Бристоль в виде шестеренки.

Биты для шуруповерта профессиональные – какие лучше для саморезов, параметры, критерии выбора, разновидности, рейтинг

Биты из прочного материала Рейтинг бит для шуруповерта

Битой называется специальная насадка, предназначенная для закручивания метиза в материал. Она оснащена наконечником в виде профиля, максимально точно повторяющего пазы головки крепежного элемента. Благодаря этому электроинструмент беспрепятственно и в полной мере передает ему крутящий момент – за счет чего и осуществляется вкручивание.

Материалы бит и поверхностного слоя

Лучшие биты для шуруповерта изготавливаются сегодня из следующих материалов:

Стальной сплав R7-R12 – бюджетный вариант, предназначенный для метизов для материалов малой плотности – древесины, ДСП, пластика.
Молибдено-вольфрамовая модификация – универсальность за счет высокой прочности.
Сплав хрома и ванадия – наиболее распространенный инструментальный материал. Предназначается преимущественно для работы по металлу.
Сплав хром и молибдена – максимально прочный состав, способствующий долгому сроку службы.

Биты из прочного материала

Биты из прочного материала Источник vyborok.com
Далеко не последнее значение имеет факт термообработки инструмента на одном из этапов производства. Так, закалка торцевой части по особой технологии способствует значительному повышению прочности и стойкости на износ.

Помимо этого, для улучшения защитных свойств и от коррозии, а также приданию рабочей части инструмента максимальной прочности применяется поверхностное покрытие инструмента. Для этой цели используются следующие материалы:

Смесь хрома и ванадия – защищает от ржавления даже в сырой среде, однако покрытие быстро истончается при частой эксплуатации инструмента.
Нитрид титана или чистый титан – существенно повышает прочность и стойкость поверхности к ржавлению.
Вольфрамовое – аналогично по характеристикам с титановыми аналогами.
Алмазное – отличается максимальными прочностными параметрами, при этом улучшает свойства сцепления рабочей части инструмента со шлицами метиза.

Встречается также покрытие из сочетания вольфрама и никеля. Первый придает прочность, второй защищает от коррозии.

Бита с наконечником

Бита с наконечником, покрытым титаном Источник prom.st

Смотрите также: Каталог компаний, что специализируются на отделочных материалах и сопутствующих работах

Типы конструкций

Прежде чем начать искать решение вопросов – какие биты, для каких саморезов (таблица ниже показывает в сравнении особенности существующих типов конструкций) применяются в конкретном случае, необходимо рассмотреть структурные особенности инструмента.

Свойства	Жесткая	Торсионная
Структура	Монолитная сплошная.	Имеется вставка из эластичного материала между рабочей частью и основанием.
Крутящий момент	При резком торможении возникает ударная нагрузка.	Смягчает тангенциальную нагрузку благодаря мягкой вставке.
Последствия	Возможно разрушение биты и пазов головки метиза, а также поломка его корпуса в резьбовой части.	Вместо удара происходит замедление скорости вращение и одновременное усиление крутящего момента на пазы в головке крепежа.
Предназначение	Для вкручивания в мягкие материалы метизов небольшой и средней длины.	Для закручивания длинных крепежных элементов, а также при работе с плотной и неоднородной средой материала, при выкручивании давно монтированных метизов.

Биты с торсионной вставкой

Биты с торсионной вставкой Источник cdnmedia.220-volt.ru

Полезно знать! Существуют биты с намагниченной рабочей частью. Благодаря этому крепежный элемент прочно удерживается независимо от положения шуруповерта в пространстве. Это весьма удобно при работе в труднодоступных местах – на кровле, при монтаже в потолок, под углом и проч. – когда пользователь не может одной рукой придерживать саморез, а другой электроинструмент.

Основные виды бит

Самые распространенные саморезы можно условно разделить на две категории крестообразных изделий.

Биты Phillips (PH)

На саморезе и самой насадке не видно дополнительных насечек, конструкция более простая. В зависимости от размера такого крестообразного шлица бывают биты PH0, PH1, PH2, PH3 и PH4. При работе с деревянными и металлическими изделиями чаще всего применяются крестовины под номером 2. Насадки PH3-4 используются преимущественно для более габаритных предметов или при ремонте автотехники.

Крестовые и другие насадки могут немного отличаться друг от друга не только по размеру, но и по форме или покрытию

Чтобы не запутаться, нужно обращать внимание не только на маркировку PH, но и на артикул. Если на изделии указано 000.0, то перед вами классический крестовой PH бит

Под номером 160.0 также выпускаются обычные крестовые насадки, а символы 701.0 свидетельствуют о геометрии под названием Exaform и наличие карбид-титанового напыления. Модели 706.0 просто обладают более прочным покрытием при стандартной форме насадки. Если бит покрыт Tin покрытием (нитридом титана), то артикул стоит выбирать 101.0.

Скриншот видео с канала От первого лица «Разное» https://www.youtube.com/watch?v=DwPPN-GpaSw

Полезно! Наличие напыления Tin легко определить по золотистому цвету насадки. Подобные биты отличаются повышенной прочностью, износостойкостью и ценой. Изделия бывают разной длины от 25 до 250 мм.

Советуем изучить — Минеральный утеплитель для стен каркасного дома

Как правило, изделия с дополнительным усиленным покрытием стоят дороже и выпускаются в ограниченной размерности.

Биты Pozidriv (PZ)

Биты этого типа считаются усовершенствованными, так как помимо стандартной крестовой формы они отличаются дополнительными гранями с промежуточными насечками. Соответственно для самореза с дополнительными насечками и маркировкой 2 нужно подбирать бит PZ2. Насадки PZ преимущественно применяются для оцинкованных саморезов. Биты типа Pozidriv выпускаются трех размеров -1, 2 и 3.

Скриншот видео с канала От первого лица «Разное» https://www.youtube.com/watch?v=DwPPN-GpaSw

Насадки этого типа также отличаются по артикулу:

0 указывает на то, что перед вами классический бит Pozidriv;
0, а также 2.716.0 ставится на насадках с Tin покрытием;

Полезно! Чтобы определить, что бита правильно подобрана для самореза, достаточно соединить оба элемента. Если изделия подходят, то крепежный элемент не будет спадать.

Скриншот видео с канала От первого лица «Разное» https://www.youtube.com/watch?v=DwPPN-GpaSw

Если отдать предпочтение биту PH2 для самореза PZ2, то очень быстро начнут срываться грани шлица. Соответственно важна не только размерность, но и тип бита и самого самореза.

Полезно! Саморезы с прессшайбой для соединения мягких изделий (например, используются при строительстве теплиц) также бывают с головкой под PH и PZ.

Скриншот видео с канала От первого лица «Разное» https://www.youtube.com/watch?v=DwPPN-GpaSw

Биты бывают обычными и удлиненными. Последние применимы в том случае, если требуется закрутить шуруп в труднодоступном месте, куда не проходит сам шуруповерт. Длина изделий такого типа обычно доходит до 150 мм, то есть бит можно держать в руке, как обычную отвертку. Как правило, удлиненные модели также выпускаются не во всех размерах, а только в самых популярных, то есть №1, 2 и 3.

Основные параметры выбора

Бита для саморезов характеризуется 4-мя основными параметрами:

Формой.
Размером.
Материалом.
Реакцией на тангенциальную нагрузку.

По внешнему виду рабочей части инструмент разделяется на следующие категории:

Плоские. Предназначены для закрутки винтов, саморезов и шурупов. Характеризуются шириной и глубиной рабочей части. Стандартно варьируются в пределах 3-7 мм.

Крестообразные. Рабочий профиль имеет 4-ре поперечины, благодаря чему обеспечивает наилучшую сцепку с пазами шляпки метиза. Габариты варьируются в пределах 25-150 мм. Применяются как для дерева, так и металла.

Крестообразные биты для шуруповерта

Крестообразные биты для шуруповерта Источник ozone.ru

Усиленные крестообразные. Оснащаются специальными насечками для более плотного сцепления. Предназначены для работы со структурно неоднородным материалом – например, ДСП-панели в мебельном производстве.

Звездообразные. Благодаря шести ребрам усиливается эффект сцепления, понижается истирание и падает вероятность срыва. Используется для металлоконструкций в машиностроительной и монтажной отраслях.

Шестигранные. Применяются для метизов, шляпка которых имеет внутреннее 6-гранное сечение. Популярны в машиностроении и мебельном изготовлении.

Для болтов и гаек. Профиль инструмента повторяет очертания болтов и гаек, и предназначается для закручивания крупных метизов с большой несущей способностью, диаметром от 6 до 13 мм.

Специальной формы. Имеют различные профиля сечения – вилка, 4-гранная, 3- и 4-крылые. Размеры бит для шуруповерта соответствуют габаритам самого крепежного элемента, и прописаны стандартными нормативами. Длина в обычном случае достигает 25 мм. Однако для работы в трудно доступных условиях выпускаются более протяженные аналоги – начиная 50 мм и заканчивая 150 мм.

Разноразмерные биты для шуруповерта

Разноразмерные биты для шуруповерта Источник instrumentgid.ru
