Чем эдс отличается от напряжения

Эдс и напряжение: что это и в чем разница

Сейчас ЭДС и напряжение, воспринимается многими в качестве идентичных понятий, у которых, если и предусмотрены некоторые отличительные особенности, то они являются столь незначительными, что вряд ли заслуживают вашего к себе внимания.

С одной стороны, такое положение дел имеет место быть, ведь те аспекты, которые отличают между собой два этих понятия являются столь незначительными, что заметить их вряд ли удастся даже более-менее опытным пользователям. Тем не менее, таковые все же предусмотрены и говорить о том, что ЭДС и напряжение являются совершенно одинаковыми — тоже нельзя.

Что собой представляет ЭДС и почему его часто путают с напряжением?

ЭДС, или электродвижущая сила, как ее принято называть во многих учебниках, представляет собой такую физическую величину, которая характеризует работу каких-либо сторонних сил, присутствующих в источниках постоянного, либо-же переменного тока.
Если говорить об замкнутом проводящем контуре, то следовало бы отметить то, что в случае с ним, ЭДС будет равняться работе сил по перемещению единичного положительного заряда вдоль вышеупомянутого контура. Путают электродвижущую силу и напряжение — не просто так. Как известно, два этих понятия, на сегодняшний день, измеряются в вольтах. При этом, об ЭДС мы можем говорить на любом участке цели, ведь по сути дела — это удельная работа сторонних сил, которые действуют не во всем контуре, а только на каком-то, определенном участке.

Отдельного внимания с вашей стороны, заслуживает то, что у ЭДС гальванического элемента, предусматривается работа сторонних сил, работающих во время перемещения единичного положительного заряда от одного полюса к совершенно другому. Работа этих сторонних сил, напрямую зависит от формы траектории, но не может быть выражена через разность потенциалов. Последнее обуславливается тем, что сторонние силы — не являются потенциальными. Несмотря на то, что напряжение, представляет собой одно из самых незамысловатых понятий, многие потребители до конца не понимают того, что оно собой представляет. Если этого не понимаете и вы, то считаем должным навести для вас некоторые примеры.

Возьмем для наглядности обыкновенный резервуар с водой. Из такого резервуара, должна будет выходить обыкновенная труба. Так вот, высота водяного столба или давление, простыми словами и будет представлять собой напряжение, в то время, как скоростью потока вода, будет являться электрический ток. Ввиду вышесказанного, чем больше будет предусматривается воды в баке, тем большим будет его давление и напряжение, соответственно.

Главные отличия ЭДС от напряжения

Электродвижущей силой, называют напряжение, которое согласно своему определению, является отношением работы сторонних сил, касательно перенесению положительного заряда непосредственно к самой величине этого заряда. Напряжением, в свою очередь, считается уже отношение работы электрического поля, касательно перенесения так называемого электрического заряда. Так, к примеру, если в вашем автомобиле предусмотрен аккумулятор, то его ЭДС всегда будет равна 13 Вольтам. Ну а вот если к вышеупомянутому прибору вы при включенных фарах присоедините еще и вольтметр — прибор, предназначающийся для измерения напряжения, то последний показатель окажется гораздо меньшим, чем 13 Вт. Такая, возможно несколько странноватая тенденция, обуславливается тем, что в аккумуляторе, в качестве сторонних сил, воспринимается именно действие химической реакции. При этом, в автомобиле предусмотрен также и генератор, который во время работы двигателя вырабатывает простой электрический ток.

Ввиду вышесказанного, мы и можем говорить об основных отличительных особенностях ЭДС и напряжения:

Чем эдс отличается от напряжения

• />18 февраля
• Тема:Латех в постах, что я делаю не так?
• От:looser

• />18 февраля
• Тема:Латех в постах, что я делаю не так?
• От:looser

—>

Другие известные форумы и сайты по электронике

все что посвящено электронике и общению специалистов. реклама других ресурсов.

• Магазины
• Форумы и конференции
• Производители
• Информационные ресурсы
• Поисковики
• FTP-серверы

• />8 февраля
• Тема:Куда пропал доступ к www.ti.com
• От:jcxz

• />8 февраля
• Тема:Куда пропал доступ к www.ti.com
• От:jcxz

—>

В помощь начинающему

вопросы начального уровня

Модераторы раздела VAI aosp SergM fill vetal KRS Alexandr des00 Uladzimir Rst7 iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

• ARM, 32bit
• MCS51, AVR, PIC, STM8, 8bit
• Программирование
• Схемотехника
• Интерфейсы

• />2 часа назад
• Тема:NRF52 и кодек MP3 или OPUS — хватит ли ресурсов?
• От:IgorAVR2

• />2 часа назад
• Тема:NRF52 и кодек MP3 или OPUS — хватит ли ресурсов?
• От:IgorAVR2

—>

International Forum

This is a special forum for English spoken people, read it first.

• />3 часа назад
• От:глин

• />3 часа назад
• От:глин

—>

Образование в области электроники

все что касается образования, процесса обучения, студентам, преподавателям.

Модераторы раздела des00

• />Среда в 06:57
• Тема:Создание профессиональной ассоциации по микроэле…
• От:K0nstantin

• />Среда в 06:57
• Тема:Создание профессиональной ассоциации по микроэле…
• От:K0nstantin

—>

Обучающие видео-материалы и обмен опытом

Обсуждение вопросов создания видео-материалов

Модераторы раздела iosifk

• />17 февраля
• Тема:Dilduino
• От:k155la3

• />17 февраля
• Тема:Dilduino
• От:k155la3

Cистемный уровень проектирования

Последнее сообщение

—>

Вопросы системного уровня проектирования

Применение MATLAB, Simulink, CoCentric, SPW, SystemC ESL, SoC

Модераторы раздела Rst7

• />Среда в 04:47
• Тема:Как обеспечить целостность данных в EEPROM памят…
• От:sunjob

• />Среда в 04:47
• Тема:Как обеспечить целостность данных в EEPROM памят…
• От:sunjob

—>

Математика и Физика

Модераторы раздела Rst7

• />7 часов назад
• Тема:Электрический спектр узкой полосы Солнца.
• От:quark

• />7 часов назад
• Тема:Электрический спектр узкой полосы Солнца.
• От:quark

—>

Операционные системы

Linux, Win, DOS, QNX, uCOS, eCOS, RTEMS и другие

Модераторы раздела Rst7

• Программирование
• Linux
• uC/OS-II
• scmRTOS
• FreeRTOS
• Android

• />Вторник в 18:56
• Тема:Установка Windows XP на современный ПК 2020 года
• От:UserX

• />Вторник в 18:56
• Тема:Установка Windows XP на современный ПК 2020 года
• От:UserX

—>

Документация

оформление документации и все что с ней связано

Модераторы раздела Rst7

• />Понедельник в 05:56
• Тема:Документация по ГОСТ Р 51904-2002
• От:Jakirin

• />Понедельник в 05:56
• Тема:Документация по ГОСТ Р 51904-2002
• От:Jakirin

—>

Системы CAD/CAM/CAE/PLM

обсуждение САПР AutoCAD, Компас, SolidWorks и др.

• />5 февраля
• Тема:Ошибка установки Solidworks
• От:baumanets

• />5 февраля
• Тема:Ошибка установки Solidworks
• От:baumanets

—>

Разработка цифровых, аналоговых, аналого-цифровых ИС

Модераторы раздела Rst7

• />9 часов назад
• Тема:Cadence. Онлайн курсы.
• От:nikitaborodenkov

• />9 часов назад
• Тема:Cadence. Онлайн курсы.
• От:nikitaborodenkov

—>

Электробезопасность и ЭМС

Обсуждение вопросов электробезопасности и целостности сигналов

Модераторы раздела Rst7

• ЭМС
• Электробезопасность

• />5 февраля
• Тема:Особенности применение термопредохранителя для з…
• От:gte

• />5 февраля
• Тема:Особенности применение термопредохранителя для з…
• От:gte

—>

Управление проектами

Управление жизненным циклом проектов, системы контроля версий и т.п.

Модераторы раздела Rst7

• />30 октября, 2022
• Тема:Как тестировать разработанную электронику и встр…
• От:KBH

• />30 октября, 2022
• Тема:Как тестировать разработанную электронику и встр…
• От:KBH

—>

Нейронные сети и машинное обучение (NN/ML)

Форум для обсуждения вопросов машинного обучения и нейронных сетей

Модераторы раздела Rst7

• />19 февраля
• Тема:Модуль на VHDL кусочно-линейной (семь участков) …
• От:Мур

• />19 февраля
• Тема:Модуль на VHDL кусочно-линейной (семь участков) …
• От:Мур

Программируемая логика ПЛИС (FPGA,CPLD, PLD)

Последнее сообщение

—>

Среды разработки — обсуждаем САПРы

Quartus, MAX, Foundation, ISE, DXP, ActiveHDL и прочие.
возможности, удобства.

Модераторы раздела vetal />des00 />

• />21 час назад
• Тема:Использование Gowin GAO
• От:Zversky

• />21 час назад
• Тема:Использование Gowin GAO
• От:Zversky

—>

Работаем с ПЛИС, области применения, выбор

на чем сделать? почему не работает? кто подскажет?

Модераторы раздела vetal />des00 />

• />7 часов назад
• Тема:GW2A-55, что с тобой (с нами?) не так?
• От:Zversky

• />7 часов назад
• Тема:GW2A-55, что с тобой (с нами?) не так?
• От:Zversky

—>

Языки проектирования на ПЛИС (FPGA)

Verilog, VHDL, AHDL, SystemC, SystemVerilog и др.

Модераторы раздела aosp vetal des00

• />15 февраля
• Тема:помощь с core atan
• От:RuSTA

• />15 февраля
• Тема:помощь с core atan
• От:RuSTA

—>

Системы на ПЛИС — System on a Programmable Chip (SoPC)

разработка встраиваемых процессоров и периферии для ПЛИС

Модераторы раздела vetal des00 Omen_13

• />9 февраля
• Тема:Одновременное обращение 2 ядер к одной периферии…
• От:mantech

• />9 февраля
• Тема:Одновременное обращение 2 ядер к одной периферии…
• От:mantech

Цифровая обработка сигналов — ЦОС (DSP)

Последнее сообщение

—>

Сигнальные процессоры и их программирование — DSP

Обсуждение различных сигнальных (DSP) процессоров, возможностей, совместимости и связанных с этим тем.

Модераторы раздела des00

• />5 февраля
• Тема:Форт процессор в ПЛИС
• От:gridinp

• />5 февраля
• Тема:Форт процессор в ПЛИС
• От:gridinp

—>

Алгоритмы ЦОС (DSP)

Обсуждение вопросов разработки и применения (программирования) алгоритмов цифровой обработки сигналов.

Модераторы раздела des00

• />Понедельник в 10:10
• Тема:Частота сигнала
• От:aBoomest

• />Понедельник в 10:10
• Тема:Частота сигнала
• От:aBoomest

Микроконтроллеры (MCU)

Последнее сообщение

—>

Cредства разработки для МК

FAQ, How-to, тонкости работы со средствами разработки

Модераторы раздела haker_fox

• IAR
• Keil
• GNU/OpenSource средства разработки

• />Четверг в 10:00
• Тема:STM32Cube и начальная инициализация.
• От:Forger

• />Четверг в 10:00
• Тема:STM32Cube и начальная инициализация.
• От:Forger

—>
Модераторы раздела haker_fox

• STM
• NXP
• Microchip (Atmel)
• TI, Allwinner, GigaDevice, Nordic, Espressif и другие

• />5 часов назад
• Тема:T113-S3 Ethernet
• От:sasamy

• />5 часов назад
• Тема:T113-S3 Ethernet
• От:sasamy

—>

RISC-V

Микроконтроллеры на базе ядер RISC-V, RISC-X

Модераторы раздела haker_fox

• />19 февраля
• Тема:Запуск USB на CH569/CH565
• От:BSACPLD

• />19 февраля
• Тема:Запуск USB на CH569/CH565
• От:BSACPLD

—>
Модераторы раздела haker_fox

• />37 минут назад
• Тема:Простейший PDI (Program and Debug Interface) про…
• От:gerber

• />37 минут назад
• Тема:Простейший PDI (Program and Debug Interface) про…
• От:gerber

—>

MSP430

Модераторы раздела VAI />haker_fox />

• />Среда в 19:30
• Тема:MSP430FR5969 не работает по BSL
• От:k155la3

• />Среда в 19:30
• Тема:MSP430FR5969 не работает по BSL
• От:k155la3

—>

Все остальные микроконтроллеры

и все что с ними связано

Модераторы раздела haker_fox

• PIC
• MCS51
• PowerQUICC
• HC(S)08
• AVR32
• STM8
• MIPS

• />16 февраля
• Тема:Программатор для Silabs BusyBee EFM8, какой?
• От:Dikoy

• />16 февраля
• Тема:Программатор для Silabs BusyBee EFM8, какой?
• От:Dikoy

—>

Отладочные платы

Вопросы, связанные с отладочными платами на базе МК: заказ, сборка, запуск

Модераторы раздела haker_fox

• Arduino
• Raspberry Pi
• Rainbow
• Siberia
• EVMxxxx

• />Вчера в 18:40
• Тема:China-Link, Вариант отладчика из Китая
• От:Azlina

• />Вчера в 18:40
• Тема:China-Link, Вариант отладчика из Китая
• От:Azlina

Печатные платы (PCB)

Последнее сообщение

—>

Разрабатываем ПП в САПР — PCB development

FAQ, вопросы проектирования в ORCAD, PCAD, Protel, Allegro, Spectra, DXP, SDD, WG и др.

Модераторы раздела SergM />fill />

• Библиотеки компонентов
• Altium Designer, DXP, Protel
• P-CAD 200x howto
• Эремекс, Delta Design
• Cadence
• Примеры
• Zuken CADSTAR
• Siemens EDA — Xpedition, PADS (ex. Mentor)
• Бесплатные САПР: KiCAD, EasyEDA, EAGLE и др.

• />1 час назад
• Тема:Импульсная характеристика.
• От:Credo213

• />1 час назад
• Тема:Импульсная характеристика.
• От:Credo213

—>

Работаем с трассировкой

тонкости PCB дизайна, от Spectra и далее.

Модераторы раздела fill

• />17 февраля
• Тема:Как правильно перевести скоростную дифф. пару с …
• От:DSIoffe

• />17 февраля
• Тема:Как правильно перевести скоростную дифф. пару с …
• От:DSIoffe

—>

Изготовление ПП — PCB manufacturing

Фирмы, занимающиеся изготовлением, качество, цены, сроки

Модераторы раздела fill

• ПСБ Технолоджи
• ТеПро
• PS-Electro
• Резонит
• PCB Professional
• Абрис
• ОАО "НИЦЭВТ"
• ООО "М-Плата"
• в домашних условиях

• />Вторник в 09:41
• Тема:Статья "Финишные покрытия печатных плат: ENIG пр…
• От:iva-nil

• />Вторник в 09:41
• Тема:Статья "Финишные покрытия печатных плат: ENIG пр…
• От:iva-nil

Сборка РЭУ

Последнее сообщение

—>

Пайка и монтаж

вопросы сборки ПП, готовых изделий, а также устранения производственных дефектов

• />Вторник в 18:00
• Тема:Проект дозатора для нанесения паяльной пасты
• От:destroit

• />Вторник в 18:00
• Тема:Проект дозатора для нанесения паяльной пасты
• От:destroit

—>

Корпуса

обсуждаем какие есть копруса, где делать и прочее

• />Четверг в 09:33
• Тема:Моделирование силы продавливания платы
• От:Valery-m

• />Четверг в 09:33
• Тема:Моделирование силы продавливания платы
• От:Valery-m

—>

Вопросы надежности и испытаний

расчеты, методики, подбор компонентов

• />13 ноября, 2022
• Тема:Компоненты из Китая
• От:mantech

• />13 ноября, 2022
• Тема:Компоненты из Китая
• От:mantech

Аналоговая и цифровая техника, прикладная электроника

Последнее сообщение

—>

Вопросы аналоговой техники

разработка аналоговых схем, моделирование схем в SPICE, расчёты и анализ, выбор элементной базы

Модераторы раздела Alexandr ViKo Tanya Егоров

• />2 часа назад
• Тема:Buffer TZ300
• От:Tracking Trend

• />2 часа назад
• Тема:Buffer TZ300
• От:Tracking Trend

—>

Цифровые схемы, высокоскоростные ЦС

High Speed Digital Design

• />Вторник в 13:39
• Тема:Влияние положительных и отрицательных выбросов (…
• От:Plain

• />Вторник в 13:39
• Тема:Влияние положительных и отрицательных выбросов (…
• От:Plain

—>

RF & Microwave Design

wireless технологии и не только

Модераторы раздела l1l1l1

• />2 часа назад
• Тема:Si4463 бьются пакеты на 1000 kbps
• От:Harbinger

• />2 часа назад
• Тема:Si4463 бьются пакеты на 1000 kbps
• От:Harbinger

—>

Метрология, датчики, измерительная техника

Все что связано с измерениями: измерительные приборы (осциллографы, анализаторы спектра и пр.), датчики, обработка результатов измерений, калибровка, технологии измерений и др.

Модераторы раздела ViKo />Tanya />

• />4 часа назад
• Тема:Помогите идентифицировать датчик температуры
• От:quark

• />4 часа назад
• Тема:Помогите идентифицировать датчик температуры
• От:quark

—>

АВТО электроника

особенности электроники любых транспортных средств: автомашин и мотоциклов, поездов, судов и самолетов, космических кораблей и летающих тарелок.

Модераторы раздела Vasily_

• />13 часов назад
• Тема:Провод для автомобильного компрессора
• От:byRAM

• />13 часов назад
• Тема:Провод для автомобильного компрессора
• От:byRAM

—>

Умный дом

• />Четверг в 15:24
• Тема:Как контролировать большое количество реле с пом…
• От:blumenkraft

• />Четверг в 15:24
• Тема:Как контролировать большое количество реле с пом…
• От:blumenkraft

—>

3D печать

3D принтеры, наборы, аксессуары, ПО

• />21 декабря, 2022
• Тема:slicer для 3d принтера
• От:Variant99

• />21 декабря, 2022
• Тема:slicer для 3d принтера
• От:Variant99

—>

Робототехника

Модели, классификация, решения, научные исследования, варианты применения

• />31 марта, 2022
• Тема:Подключение дисплея 3.2inch 320×240 Touch LCD (А…
• От:Aaronli

• />31 марта, 2022
• Тема:Подключение дисплея 3.2inch 320×240 Touch LCD (А…
• От:Aaronli

—>

Ремонт и отладка

обсуждение вопросов ремонта и отладки различных устройств и готовых изделий

Модераторы раздела Herz

• />21 час назад
• Тема:Ремонт оссцилографа Hantek dso5102p — проблема с…
• От:Zversky

• />21 час назад
• Тема:Ремонт оссцилографа Hantek dso5102p — проблема с…
• От:Zversky

Силовая электроника — Power Electronics

Последнее сообщение

—>

Силовая Преобразовательная Техника

Источники питания электронной аппаратуры, импульсные и линейные регуляторы. Топологии AC-DC, DC-DC преобразователей (Forward, Flyback, Buck, Boost, Push-Pull, SEPIC, Cuk, Full-Bridge, Half-Bridge). Драйвера ключевых элементов, динамика, алгоритмы управления, защита. Синхронное выпрямление, коррекция коэффициента мощности (PFC)

Модераторы раздела Herz />Егоров />

• />1 час назад
• Тема:Как сделать аварийное освещение щита?
• От:blumenkraft

• />1 час назад
• Тема:Как сделать аварийное освещение щита?
• От:blumenkraft

—>

Обратная Связь, Стабилизация, Регулирование, Компенсация

Организация обратных связей в цепях регулирования, выбор топологии, обеспечение стабильности, схемотехника, расчёт

Модераторы раздела Herz />Егоров />

• />17 сентября, 2022
• Тема:Ограничение скорости нарастания сигнала ШИМ на д…
• От:Alex-lab

• />17 сентября, 2022
• Тема:Ограничение скорости нарастания сигнала ШИМ на д…
• От:Alex-lab

—>

Первичные и Вторичные Химические Источники Питания

Li-ion, Li-pol, литиевые, Ni-MH, Ni-Cd, свинцово-кислотные аккумуляторы. Солевые, щелочные (алкалиновые), литиевые первичные элементы. Применение, зарядные устройства, методы и алгоритмы заряда, условия эксплуатации. Системы бесперебойного и резервного питания

Модераторы раздела Herz />Егоров />

• />18 января
• Тема:Температура Li-ion аккумуляторов
• От:maksimdag0

• />18 января
• Тема:Температура Li-ion аккумуляторов
• От:maksimdag0

—>

Высоковольтные Устройства — High-Voltage

Высоковольтные выпрямители, умножители напряжения, делители напряжения, высоковольтная развязка, изоляция, электрическая прочность. Высоковольтная наносекундная импульсная техника

Модераторы раздела Herz

• />7 февраля
• Тема:Маломощный трансформатор 220В -> 6000
• От:sanya221

• />7 февраля
• Тема:Маломощный трансформатор 220В -> 6000
• От:sanya221

—>

Электрические машины, Электропривод и Управление

Электропривод постоянного тока, асинхронный электропривод, шаговый электропривод, сервопривод. Синхронные, асинхронные, вентильные электродвигатели, генераторы

Модераторы раздела Herz

• />17 февраля
• Тема:ABB DCS550-S02-0680-05 F508
• От:Oleg_Gordzei

• />17 февраля
• Тема:ABB DCS550-S02-0680-05 F508
• От:Oleg_Gordzei

—>

Индукционный Нагрев — Induction Heating

Технологии, теория и практика индукционного нагрева

Модераторы раздела Herz

• />10 января
• Тема:Тиристорный инвертор
• От:Слесарь

• />10 января
• Тема:Тиристорный инвертор
• От:Слесарь

—>

Системы Охлаждения, Тепловой Расчет – Cooling Systems

Охлаждение компонентов, систем, корпусов, расчёт параметров охладителей

Модераторы раздела Herz

• />Четверг в 09:57
• Тема:Тепловой расчет для КТ827А
• От:Valery-m

• />Четверг в 09:57
• Тема:Тепловой расчет для КТ827А
• От:Valery-m

—>

Моделирование и Анализ Силовых Устройств – Power Supply Simulation

Моделирование силовых устройств в популярных САПР, самостоятельных симуляторах и специализированных программах. Анализ устойчивости источников питания, непрерывные модели устройств, модели компонентов

Модераторы раздела Herz />Егоров />

• />8 февраля
• Тема:Micro-Cap
• От:Lnd

• />8 февраля
• Тема:Micro-Cap
• От:Lnd

—>

Компоненты Силовой Электроники — Parts for Power Supply Design

Силовые полупроводниковые приборы (MOSFET, BJT, IGBT, SCR, GTO, диоды). Силовые трансформаторы, дроссели, фильтры (проектирование, экранирование, изготовление), конденсаторы, разъемы, электромеханические изделия, датчики, микросхемы для ИП. Электротехнические и изоляционные материалы.

Модераторы раздела Herz />Егоров />

• />3 часа назад
• Тема:Включение/ выключение нагрузки 3-4kW (80V) полев…
• От:Aner

• />3 часа назад
• Тема:Включение/ выключение нагрузки 3-4kW (80V) полев…
• От:Aner

Интерфейсы

Последнее сообщение

—>

Форумы по интерфейсам

все интерфейсы здесь

• ISDN/G.703/E1
• ISA/PCI/PCI-X/PCI Express
• Wireless/Optic
• RS232/LPT/USB/PCMCIA/FireWire
• Fast Ethernet/Gigabit Ethernet/FibreChannel
• Интерфейсы для "интеллектуального дома"
• от ТТЛ до LVDS здесь
• IDE/ATA/SATA/SAS/SCSI/CF
• Аудио/Видео интерфейсы
• Сотовая связь и ее приложения
• FAQ по XPort/WiPort
• Controller Area Network (CAN)

• />Вторник в 07:15
• Тема:Почему в USB используется NRZI?
• От:k155la3

• />Вторник в 07:15
• Тема:Почему в USB используется NRZI?
• От:k155la3

Поставщики компонентов для электроники

Последнее сообщение

—>

Поставщики всего остального

от транзисторов до проводов

• />22 декабря, 2022
• Тема:Мы являемся поставщиком электронных компонентов …
• От:AlanSbor

• />22 декабря, 2022
• Тема:Мы являемся поставщиком электронных компонентов …
• От:AlanSbor

—>

Компоненты

Закачка тех. документации, обмен опытом, прочие вопросы.

• Тех. документация
• Микросхемы
• Транзисторы
• Диоды
• Резисторы
• Средства индикации

• />4 часа назад
• Тема:Нужна 12" ноутбучная матрица
• От:byRAM

• />4 часа назад
• Тема:Нужна 12" ноутбучная матрица
• От:byRAM

Майнеры криптовалют и их разработка, BitCoin, LightCoin, Dash, Zcash, Эфир

Последнее сообщение

—>

Обсуждение Майнеров, их поставки и производства

наблюдается очень большой спрос на данные устройства.

• />16 июля, 2021
• Тема:Материнские платы для майнинга
• От:Doka

• />16 июля, 2021
• Тема:Материнские платы для майнинга
• От:Doka

Дополнительные разделы — Additional sections

Последнее сообщение

—>

Встречи и поздравления

Предложения встретиться, поздравления участников форума и обсуждение мест и поводов для встреч.

Модераторы раздела VAI aosp SergM vetal KRS Alexandr des00 Uladzimir Rst7 iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

• />Четверг в 06:42
• Тема:23 февраля
• От:Сергей Борщ

• />Четверг в 06:42
• Тема:23 февраля
• От:Сергей Борщ

—>

Ищу работу

ищу работу, выполню заказ, нужны клиенты — все это сюда

Модераторы раздела VAI aosp SergM vetal KRS Alexandr des00 Uladzimir Rst7 iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

• />Четверг в 10:02
• Тема:Тепловые, прочностные, электромагнитные расчеты…
• От:Valery-m

• />Четверг в 10:02
• Тема:Тепловые, прочностные, электромагнитные расчеты…
• От:Valery-m

—>

Предлагаю работу

нужен постоянный работник, разовое предложение, совместные проекты, кто возьмется за работу, нужно сделать.

Модераторы раздела VAI aosp SergM vetal KRS Alexandr des00 Uladzimir Rst7 iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

• />7 часов назад
• Тема:узконаправленная PCB RX-TX антенна
• От:Paslemon

• />7 часов назад
• Тема:узконаправленная PCB RX-TX антенна
• От:Paslemon

—>

Куплю

микросхему; устройство; то, что предложишь ты 🙂

Модераторы раздела VAI aosp SergM vetal KRS Alexandr des00 Uladzimir Rst7 iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

• />Среда в 08:41
• Тема:Куплю ATSAMC21E18A-ANT
• От:BILL CAI

• />Среда в 08:41
• Тема:Куплю ATSAMC21E18A-ANT
• От:BILL CAI

—>

Продам

есть что продать за деньги, пиво, даром ?
Реклама товаров и сайтов также здесь.

Модераторы раздела VAI aosp SergM vetal KRS Alexandr des00 Uladzimir Rst7 iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

• />2 часа назад
• Тема:JTAG Эмулятор BH-USB-2000 Blackhawk
• От:Den

• />2 часа назад
• Тема:JTAG Эмулятор BH-USB-2000 Blackhawk
• От:Den

—>

Объявления пользователей

Тренинги, семинары, анонсы и прочие события

Модераторы раздела VAI aosp SergM vetal KRS Alexandr des00 Uladzimir Rst7 iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

• />21 час назад
• Тема:Вебинар «Разработка ПО для GigaDevice GD32 семей…
• От:SimpleSoft

• />21 час назад
• Тема:Вебинар «Разработка ПО для GigaDevice GD32 семей…
• От:SimpleSoft

—>

Общение заказчиков и потребителей электронных разработок

Обсуждение проектов, исполнителей и конкурсов

Модераторы раздела VAI aosp SergM vetal KRS Alexandr des00 Uladzimir Rst7 haker_fox iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

• />18 декабря, 2022
• Тема:Как купить если ты не юрлицо?
• От:Dejmos

• />18 декабря, 2022
• Тема:Как купить если ты не юрлицо?
• От:Dejmos

1.2. Электрический ток, эдс и напряжение

В замкнутой электрической цепи происходит непрерывное движение электрических зарядов, называемое электрическим током. Электрический ток в металлах и полупроводниковых приборах обусловлен упорядоченным движением свободным электронов. В электролитах (водные растворы солей, кислот и щелочей) электрический ток обусловлен упорядоченным движением положительных и отрицательных ионов под действием электрического поля.

Для количественной оценки силы тока служит величина, называемая силой тока. Принято считать направлением тока направление движения положительных зарядов, т.е. направление, обратное направлению движения электронов в проводнике.

Электрический ток, величина и направление которого остаются неизменным, называется постоянным током:

, (1.1)

где I — сила тока в амперах (A);

Q — суммарное количество положительных электрических зарядов, проходящих через поперечное сечение проводника в кулонах (Кл);

t — время в секундах (с).

Для количественной оценки преобразования в источнике какой-либо энергии в электрическую энергию, служит величина, называемая электродвижущей силой (ЭДС).

ЭДС численно равна работе электрического поля по перемещению суммарного количества положительных зарядов либо внутри источника при разомкнутой цепи, либо вдоль участка проводника при замкнутой цепи:

, (1.2)

где E — ЭДС в вольтах (В);

— работа электрического поля в джоулях (Дж);

Q — суммарное количество положительных зарядов в кулонах (Кл).

Источник ЭДС E (рис.1.2), при замыкании контакта SA, совершает работу, проводя суммарное количество положительных зарядов по внешнему участку цепи, которую называют напряжением U. На внутреннем участке цепи совершается работа, которая называется внутренним напряжением . ЭДС источника равна сумме напряжений на внешнем и внутреннем участках цепи:

. (1.3)

ЭДС измеряют между зажимами источника при разомкнутой цепи.

1.3. Активные и пассивные элементы электрических цепей. Закон Ома

Элементы электрических цепей подразделяются на активные и пассивные.

К активным элементам относятся источники ЭДС и источники тока. К пассивным элементам относятся сопротивления или резисторы (R), индуктивности (L) и конденсаторы (C).

В электрическом сопротивлении энергия электрической цепи преобразуется либо в тепловую энергию, либо в световую энергию.

Сопротивление проводника R измеряется в омах (Ом) и определяется соотношением:

, (1.4)

где — удельное сопротивление материала проводника (Ом ∙ м),

— длина проводника (м),

— сечение проводника (м²).

Сопротивление проводника постоянному току зависит от температуры. Если температура изменяется от 0 до 100° C, то количественной оценкой зависимости сопротивления металлов от температуры служит температурный коэффициент сопротивления с единицей измерения 1/°C. Обозначив через R1 и R2 сопротивления соответственно при температурах t1 и t2, можно R2 выразить формулой:

. (1.5)

Для участка цепи с нагрузочным сопротивлением (рис. 1.3) запишем соотношение:

. (1.6)

Рис 1.3. Электрическая цепь постоянного тока

Выражение (1.6) является законом Ома для участка цепи: сила тока на участке цепи прямо пропорциональна напряжению, приложенному к этому участку.

Рассмотрим полную цепь (рис. 1.3). Согласно закону Ома для участка цепи, , , тогда в соответствии с (1.3) . Отсюда:

. (1.7)

Выражение (1.7) является законом Ома для всей цепи: сила тока в цепи прямо пропорциональна ЭДС источника.

За единицу сопротивления принято сопротивление (столкновение движущихся свободных электронов с ионами кристаллической решетки) такого участка цепи, в котором устанавливается ток в 1А при напряжении в 1В:

. (1.8)

Величина, обратная сопротивлению, называется проводимостью:

. (1.9)

Единицей электрической проводимости является сименс (См)

. (1.10)

Элементы электрической цепи, характеризующиеся сопротивлением R, называют резистивными. Резисторы выполняются проволочными (с большим удельным сопротивлением) и непроволочными.

Условные графические изображения резисторов изображены в таблице 1.1.

Свойство элемента электрической цепи создавать магнитное поле, когда по нему протекает электрический ток, характеризуется параметром индуктивности L. В качестве индуктивности будем рассматривать катушку индуктивности.

Индуктивность катушки определяется зависимостью:

, (1.11)

где Ф — магнитный поток одного витка катушки в веберах (Вб);

— количество витков катушки;

— постоянный ток катушки в амперах (А);

В чем разница между эдс и напряжением

В цепи ток течет от более высокого потенциала к более низкому потенциалу. Когда он проходит через резистор, можно наблюдать напряжение между двумя концами. Это называется «падением напряжения». Хотя напряжение всегда составляет около двух точек, иногда люди просят напряжение в одной точке. Речь идет о напряжении между этой конкретной точкой и контрольной точкой. Эта контрольная точка обычно «заземлена», и ее потенциал считается равным 0 В.

ЭДС (Электродвижущая сила)

Когда электрическая цепь работает с использованием ЭДС, сумма падений напряжения в этой цепи равна ЭДС согласно второму закону Кирхгофа. В дополнение к батареям, которые используют электрохимическую энергию, солнечные элементы, топливные элементы и термопары также являются примерами генераторов ЭДС.

В чем разница между напряжением и ЭДС?

2. Мы можем измерить напряжение между любыми двумя точками, но ЭДС существует только между двумя концами источника.

3. Напряжения в цепи, называемые «падениями напряжения», имеют направление, противоположное ЭДС, и их сумма равна ЭДС согласно второму закону Кирхгофа.

Чем отличается ЭДС от напряжения

В чем разница между электродвижущей силой (ЭДС) и напряжением

Напряжение — это следствие прохождения электрического тока по цепи. Оно возникает на участках с сопротивлением на пути у электрического тока. Любая материя имеет сопротивление (кроме сверхпроводников), поэтому на всем пути у электрического тока есть напряжение, которое его толкает по цепи. Где-то оно больше, где-то меньше, это зависит от сопротивления конкретного участка.

Электродвижущая сила (ЭДС) — это сила, которая перемещает заряды по замкнутой цепи.

Давайте разберем пример по аналогии с замкнутой цепью.

Подадим через трубу воду. Она будет создавать давление на стенках труб. А от чего идет это давление? От воды? Нет. Это давление является частью напора, которая двигает воду через трубу. И напор — это и есть ЭДС. Напряжение же в этом примере — это давление на стенках труб. То есть, вода сама по себе не пойдет по трубе, если не будет напора. И давление не возникнет в трубе, если не будет напора. Конечно, в этом примере не все так точно, но он помогает намного проще разобраться в сути.

Сумма всех напряжений на цепи = ЭДС. Это второй закон Кирхгофа. Электродвижущая сила — это и есть причина движения электронов по цепи.

У ЭДС сторонние силы (химические реакции, солнечная энергия, механическая работа и т.п.) выполняют работу по перемещению заряда по замкнутой цепи от своего отрицательного потенциала к положительному. Проще говоря, ЭДС — это завод по производству электрического тока.

А напряжение — это часть ЭДС на участках замкнутой цепи. Напряжение, в отличие от ЭДС, выполняет электрическую работу по перемещению зарядов по цепи. Например, при последовательном соединении оно может быть везде разным. И оно появляется из-за того, что у электронов возникают препятствия на своем пути. И чем сильнее это препятствие, тем больше полю нужно потратить энергии для перемещения заряда.

То есть, именно от электрического тока и сопротивления зависит то, какое падение напряжения (часть ЭДС) будет на нагрузке: U=RI.

А ЭДС в свою очередь — это источник всех напряжений в цепи. Без ЭДС нет и электрического тока. Как и напряжения.

Грубо говоря, ЭДС плавно размазывается по всей электрической цепи в виде напряжения, когда цепь замкнута. Когда цепь не замкнута — в ней нет напряжения. Напряжение выполняет только электрическую работу по перемещению зарядов по цепи. Но без замыкания цепи нет и напряжения.

Напряжение само по себе невозможно померить без замыкания цепи. Вы не сможете измерить вольтметром или мультиметром не замкнутый источник. Просто потому, что измерительный прибор замыкает цепь и измеряет проходящий через него ток. Этот ток перемножается с выбранным шунтом (сопротивлением) и получается измеренное напряжение.

Здесь нет никакого противоречия. Разница потенциалов источника (ЭДС) делает работу по перемещению зарядов по цепи. Эта работа распределяется по всем участкам цепи, в зависимости от сопротивлений. И только когда цепь замкнута и электроны могут идти по цепи (им есть куда идти) — возникает напряжение. Поэтому измерить напряжение без замыкания цепи невозможно. И невозможно даже в теории посчитать напряжение без замыкания цепи. Чтобы узнать напряжение, нужно знать или мощность или силу тока. Данные о силе тока или о мощности можно узнать только после замыкании цепи. пусть даже и в теории.

Практически нулевое сопротивление может быть только у сверхпроводников.

Эта путаница в понятиях часто вводит в заблуждение, такие как «Если напряжение — это следствие прохождение тока, то почему напряжение — это причина движения зарядов?». Причина прохождения электрического тока в цепи это ЭДС. Следствие прохождения тока по цепи на отельных участках — это возникновение напряжения. Напряжение всей цепи равно ЭДС.

Например, электродвижущая сила какого-нибудь аккумулятора равна 4,88 В, а напряжение на его клеммах 4,85 В. Стоит ли использовать значения электродвижущей силы, если несколько процентов вольт все равно останутся на клеммах источника?

В бытовом плане не принято использовать термин ЭДС, в этом нет особой необходимости. Но если вы рассчитываете схемы, собираете их или паяете, то сопротивление источника питания — очень важный параметр. Согласование сопротивлений влияет на всю работу схемы. И это касается не только источников питания, но и всей аналоговой и цифровой техники.

Теория относительности и напряжение

Допустим, есть три шарика.

Один из них заряжен на +15В, второй на +5В, а третий — 0. Кто из них будет положительнее, а кто отрицательнее? Вся материя состоит из молекул. Молекулы в свою очередь состоят из атомов.

Относительно первого шарика остальные два стали отрицательными, и разница потенциалов увеличилась. Поэтому, если два каких-либо тела оба положительно (или отрицательно) заряжены с разницей, они могут быть относительно друг друга разноименными.

Это не противоречит закону Кулона. Два положительных (или отрицательных) шарика будут отталкиваться друг от друга, когда они одинаково заряжены. То есть, если есть два шарика +5В и +5В они начнут отталкиваться, но если они будут +4В и +5В — начнут притягиваться, пока не компенсируют заряды друг друга до одного значения (+4,5 В). Относительно 0 они все так же остаются положительно заряженными телами.

Чем отличается ЭДС от напряжения: простое объяснение на примере

Многие люди (в то числе и некоторые электрики) путают понятие электродвижущей силы (ЭДС) и напряжения. Хотя эти понятия имеют отличия. Несмотря на то, что они незначительные, не специалисту сложно в них разобраться. Не маловажную роль в этом играет единица измерения. Напряжение и ЭДС измеряются в одних единицах — Вольтах. На этом отличия не заканчиваются, подробно обо всем мы рассказали в статье!

Что такое электродвижущая сила

Подробно этот вопрос мы рассмотрели в отдельной статье: https://samelectrik.ru/chto-takoe-eds-obyasnenie-prostymi-slovami.html

Под ЭДС понимается физическая величина, характеризующая работу каких-либо сторонних сил, находящихся в источниках питания постоянного или переменного тока. При этом, если имеется замкнутый контур, то можно сказать, что ЭДС равна работе сил по перемещению положительного заряда к отрицательному по замкнутой цепи. Или простыми словами, ЭДС источника тока представляет работу, необходимую для перемещения единичного заряда между полюсами.

При этом если источник тока имеющего бесконечную мощность, а внутреннее сопротивление будет отсутствовать (позиция А на рисунке), то ЭДС можно рассчитать по закону Ома для участка цепи, т.к. напряжение и электродвижущая сила в этом случае равны.

где U — напряжение, а в рассмотренном примере — ЭДС.

Однако, реальный источник питания имеет конечное внутреннее сопротивление. Поэтому такой расчет нельзя применять на практике. В этом случае для определения ЭДС пользуются формулой для полной цепи.

где E (также обозначается как «ԑ») — ЭДС; R — сопротивление нагрузки, r — внутреннее сопротивление источника электропитания, I — ток в цепи.

Однако, эта формула не учитывает сопротивление проводников цепи. При этом необходимо понимать, что внутри источника постоянного тока и во внешней цепи, ток течет в разных направлениях. Разница заключается в том, что внутри элемента он течет от минуса к плюсу, то во внешней цепи от плюса к минусу.

Это наглядно представлено на ниже приведенном рисунке:

При этом электродвижущая сила измеряется вольтметром, в случае, когда нет нагрузки, т.е. источник питания работает в режиме холостого хода.

Чтобы найти ЭДС через напряжение и сопротивление нагрузки нужно найти внутреннее сопротивление источника питания, для этого измеряют напряжение дважды при разных токах нагрузки, после чего находят внутреннее сопротивление. Ниже приведен порядок вычисления по формулам, далее R1, R2 — сопротивление нагрузки для первого и второго измерения соответственно, остальные величины аналогично, U1, U2 — напряжения источника на его зажимах под нагрузкой.

Итак, нам известен ток, тогда он равен:

Если подставить в первые уравнения, то:

Теперь разделим левые и правые части друг на друга:

После вычисления относительно сопротивления источника тока получим:

Внутреннее сопротивление r:

где U1, U2 — напряжение на зажимах источника при разном токе нагрузки, I — ток в цепи.

Что такое напряжение

Электрическое напряжение (обозначается как U) — это физическая величина, которая отражает количественную характеристику работы электрического поля по переносу заряда из точки А в точку В. Соответственно напряжение может быть между двумя точками цепи, но в отличии от ЭДС оно может быть между двумя выводами какого-то из элементов цепи. Напомним, что ЭДС характеризует работу, выполненную сторонними силами, то есть работу самого источника тока или ЭДС по переносу заряда через всю цепь, а не на конкретном элементе.

Это определение можно выразить простым языком. Напряжение источников постоянного тока — это сила, которая перемещает свободные электроны от одного атома к другому в определенном направлении.

Для переменного тока используют следующие понятия:

Напряжение участка цепи зависит от материала проводника, сопротивления нагрузки и температуры. Так же как и электродвижущая сила измеряется в Вольтах.

Часто для понимания физического смысла напряжения, его сравнивают с водонапорной башней. Столб воды отождествляют с напряжением, а поток с током.

При этом столб воды в башне постепенно уменьшается, что характеризует понижение напряжения и уменьшения силы тока.

Так в чем же отличие

Для лучшего понимания, в чем состоит разница электродвижущей силы от напряжения, рассмотрим пример. Имеется источник электрической энергии бесконечной мощности, в котором отсутствует внутреннее сопротивление. В электрической цепи смонтирована нагрузка. В этом случае будет справедливо утверждение, что ЭДС и напряжение тождественно равны, т.е между этими понятиями отсутствует разница.

Однако, это идеальные условия, которые в реальной жизни не встречаются. Эти условия используют исключительно при расчетах. В реальной жизни учитывается внутреннее сопротивление источника питания. В этом случае ЭДС и напряжение имеют отличия.

На рисунке представлено, какая разница будет в значениях электродвижущей силы и напряжении в реальных условиях. Вышеприведенная формула закона Ома для полной цепи описывает все процессы. При разомкнутой цепи на клеммах батарейки будет значение 1,5 Вольта. Это значение ЭДС. Подключив нагрузку, в данном случае это лампочка, на ней будет напряжение 1 вольт.

Разница от идеального источника заключается в наличии внутреннего сопротивления источника питания. На этом сопротивлении и происходит падение напряжения. Эти процессы описывает закон Ома для полной цепи.

Если измерительный прибор на зажимах источника электроэнергии показывает значение 1,5 Вольта, это будет электродвижущая сила, но повторим, при условии отсутствия нагрузки.

При подключении нагрузки на клеммах будет заведомо меньшее значение. Это и есть напряжение.

Вывод

Из вышесказанного можно сделать вывод, что основная разница между ЭДС и напряжением состоит:

Таким образом, кратко, если представить U в виде столба воды, то ЭДС можно представить что это насос, поддерживающий уровень воды на постоянном уровне. Надеемся, после прочтения статьи Вам стало понятно основное отличие!

Эдс и напряжение: что это и в чем разница

Сейчас ЭДС и напряжение, воспринимается многими в качестве идентичных понятий, у которых, если и предусмотрены некоторые отличительные особенности, то они являются столь незначительными, что вряд ли заслуживают вашего к себе внимания.

С одной стороны, такое положение дел имеет место быть, ведь те аспекты, которые отличают между собой два этих понятия являются столь незначительными, что заметить их вряд ли удастся даже более-менее опытным пользователям. Тем не менее, таковые все же предусмотрены и говорить о том, что ЭДС и напряжение являются совершенно одинаковыми — тоже нельзя.

Что собой представляет ЭДС и почему его часто путают с напряжением?

ЭДС, или электродвижущая сила, как ее принято называть во многих учебниках, представляет собой такую физическую величину, которая характеризует работу каких-либо сторонних сил, присутствующих в источниках постоянного, либо-же переменного тока.

Если говорить об замкнутом проводящем контуре, то следовало бы отметить то, что в случае с ним, ЭДС будет равняться работе сил по перемещению единичного положительного заряда вдоль вышеупомянутого контура. Путают электродвижущую силу и напряжение — не просто так. Как известно, два этих понятия, на сегодняшний день, измеряются в вольтах. При этом, об ЭДС мы можем говорить на любом участке цели, ведь по сути дела — это удельная работа сторонних сил, которые действуют не во всем контуре, а только на каком-то, определенном участке.

Отдельного внимания с вашей стороны, заслуживает то, что у ЭДС гальванического элемента, предусматривается работа сторонних сил, работающих во время перемещения единичного положительного заряда от одного полюса к совершенно другому. Работа этих сторонних сил, напрямую зависит от формы траектории, но не может быть выражена через разность потенциалов. Последнее обуславливается тем, что сторонние силы — не являются потенциальными. Несмотря на то, что напряжение, представляет собой одно из самых незамысловатых понятий, многие потребители до конца не понимают того, что оно собой представляет. Если этого не понимаете и вы, то считаем должным навести для вас некоторые примеры.

Возьмем для наглядности обыкновенный резервуар с водой. Из такого резервуара, должна будет выходить обыкновенная труба. Так вот, высота водяного столба или давление, простыми словами и будет представлять собой напряжение, в то время, как скоростью потока вода, будет являться электрический ток. Ввиду вышесказанного, чем больше будет предусматривается воды в баке, тем большим будет его давление и напряжение, соответственно.

Главные отличия ЭДС от напряжения

Электродвижущей силой, называют напряжение, которое согласно своему определению, является отношением работы сторонних сил, касательно перенесению положительного заряда непосредственно к самой величине этого заряда. Напряжением, в свою очередь, считается уже отношение работы электрического поля, касательно перенесения так называемого электрического заряда. Так, к примеру, если в вашем автомобиле предусмотрен аккумулятор, то его ЭДС всегда будет равна 13 Вольтам. Ну а вот если к вышеупомянутому прибору вы при включенных фарах присоедините еще и вольтметр — прибор, предназначающийся для измерения напряжения, то последний показатель окажется гораздо меньшим, чем 13 Вт. Такая, возможно несколько странноватая тенденция, обуславливается тем, что в аккумуляторе, в качестве сторонних сил, воспринимается именно действие химической реакции. При этом, в автомобиле предусмотрен также и генератор, который во время работы двигателя вырабатывает простой электрический ток.

Ввиду вышесказанного, мы и можем говорить об основных отличительных особенностях ЭДС и напряжения:

ЭДС и напряжение 2021

ЭДС (электродвижущая сила) — это напряжение на концах источника, когда ток отсутствует. Когда цепь закрыта и ток течет, то на концах источника есть напряжение, которое меньше, чем ЭДС. Это является следствием внутреннего сопротивления самого источника, что приводит к этому падению напряжения.

Что такое EMF?

Электрически заряженные тела могут быть получены путем отделения электронов от атомов путем потребления какой-либо другой энергии, например. механический, легкий или химический. Такое разделение существует в электрических источниках. Из-за энергетической активности в источнике генерируется ЭДС, что дополнительно вызывает избыток отрицательного заряда (отрицательный полюс) и отсутствие отрицательного заряда (положительный полюс). В электротехнике понятие ЭДС определяет работу, требуемую для разделения носителей заряда в источнике электрического тока, в котором сила, действующая на заряды на концах источника, не является прямым следствием поля. EMF определяется как количество выполненных работ (A) в преобразовании энергии и количество электричества (Q), которое проходит через генератор E = A / Q. Устройство такое же, как и для напряжения (V-вольт). Устройство, которое подает электрическую цепь и производит электродвижущую силу, называется источником электродвижущей силы или более короткой EMS (электродвижущим источником).

Что такое напряжение?

Существует разница в электрических состояниях на полюсах (клеммах) источника. На отрицательном полюсе имеется избыток электронов и нехватка электронов на положительном. В замкнутой цепи тока электроны движутся от отрицательной половины к положительной половине через проводники и приборы. Разность электрических потенциалов называется электрическим напряжением [U]. Электрическое напряжение равно количеству работ, выполняемых электрической силой при перемещении заряда из одной точки поля в другую и этой зарядке. Электрическое напряжение измеряется вольтах [V]. Измеритель напряжения называется вольтметром.

Разница между ЭДС и напряжением

Определение

Электродвижущая сила обозначает выработанное напряжение внутри электрических источников. Напряжение определяется как разность электрического потенциала между двумя точками, и эта разница на полюсах электрического источника получается путем удаления электронов из одной части источника и передачи их в другую.

выражение

Электродвижущая сила источника равна работе, которую необходимо сделать некоторой внешней силе, чтобы переместить блок заряда с одного полюса источника на другой, но через источник. Напряжение во внешней части схемы очень равно работе, которая должна выполняться электрической силой для перемещения блока заряда с одного полюса источника на другой, но через провод.

формула

Электродвижущая сила рассчитывается следующим образом: E = I * (R + r). Напряжение рассчитывается V = I * R (I — ток, R — сопротивление нагрузки, r — внутреннее сопротивление).

Эксплуатация электрических сил

Напряжение — это работа электрической (кулоновской) силы в движении заряда и является результатом сокращения энергии в круге, в то время как электродвижущая сила определяется неэлектрической (не кулоновской) операцией и отвечает за увеличение энергии в цепи.

Измерение

Разность потенциалов (напряжение) может быть измерена между любыми заданными точками схемы, в то время как электродвижущая сила существует только между двумя концами источника. Также электродвижущая сила измеряется с помощью счетчика ЭДС, а напряжение — вольтметром.

интенсивность

Электродвижущая сила всегда больше напряжения. Причина в том, что напряжение существует в нагруженном контуре, и из-за сопротивления (потери энергии) происходит падение напряжения. Величина ЭДС всегда постоянна, а интенсивность напряжений различна.

индукционный

ЭДС может возникать в электрическом, гравитационном или магнитном поле, а напряжение возникает только в электрическом поле.

EMF против напряжения

Резюме

Что такое ЭДС — объяснение простыми словами

Что такое ЭДС в физике, химии, электротехнике и как она возникает. Определение понятия и формулы. Отличие ЭДС от напряжения в электрической цепи.

Под ЭДС понимается удельная работа сторонних сил по перемещению единичного заряда в контуре электрической цепи. Это понятие в электричестве предполагает множество физических толкований, относящихся к различным областям технических знаний. В электротехнике — это удельная работа сторонних сил, появляющаяся в индуктивных обмотках при наведении в них переменного поля. В химии она означает разность потенциалов, возникающее при электролизе, а также при реакциях, сопровождающихся разделением электрических зарядов. В физике она соответствует электродвижущей силе, создаваемой на концах электрической термопары, например. Чтобы объяснить суть ЭДС простыми словами — потребуется рассмотреть каждый из вариантов ее трактовки.

Прежде чем перейти к основной части статьи отметим, что ЭДС и напряжение очень близкие по смыслу понятия, но всё же несколько отличаются. Если сказать кратко, то ЭДС — на источнике питания без нагрузки, а когда к нему подключают нагрузку — это уже напряжение. Потому что количество вольт на ИП под нагрузкой почти всегда несколько меньше, чем без неё. Это связано с наличием внутреннего сопротивления таких источников питания, как трансформаторы и гальванические элементы.

Электромагнитная индукция (самоиндукция)

Начнем с электромагнитной индукции. Это явление описывает закон электромагнитной индукции Фарадея. Физический смысл этого явления состоит в способности электромагнитного поля наводить ЭДС в находящемся рядом проводнике. При этом или поле должно изменяться, например, по величине и направлению векторов, или перемещаться относительно проводника, или должен двигаться проводник относительно этого поля. На концах проводника в этом случае возникает разность потенциалов.

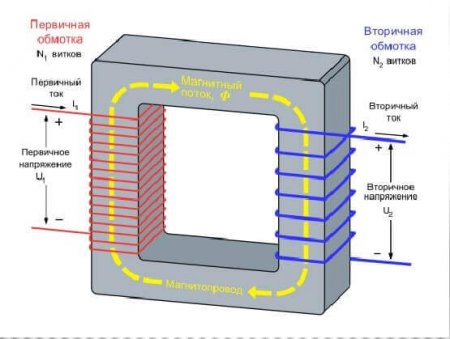

Есть и другое похожее по смыслу явление — взаимоиндукция. Оно заключается в том, что изменение направления и силы тока одной катушки индуцирует ЭДС на выводах расположенной рядом катушки, широко применяется в различных областях техники, включая электрику и электронику. Оно лежит в основе работы трансформаторов, где магнитный поток одной обмотки наводит ток и напряжение во второй.

В электрике физический эффект под названием ЭДС используется при изготовлении специальных преобразователей переменного тока, обеспечивающих получение нужных значений действующих величин (тока и напряжения). Благодаря явлениям индукции и самоиндукции инженерам удалось разработать множество электротехнических устройств: от обычной катушки индуктивности (дросселя) и вплоть до трансформатора.

Понятие взаимоиндукции касается только переменного тока, при протекании которого в контуре или проводнике меняется магнитный поток.

Для электрического тока постоянной направленности характерны другие проявления этой силы, такие, например, как разность потенциалов на полюсах гальванического элемента, о чем мы расскажем далее.

ЭДС в быту и единицы измерения

Другие примеры встречаются в практической жизни любого рядового человека. Под эту категорию попадают такие привычные вещи, как малогабаритные батарейки, а также другие миниатюрные элементы питания. В этом случае рабочая ЭДС формируется за счет химических процессов, протекающих внутри источников постоянного напряжения.

Когда оно возникает на клеммах (полюсах) батареи вследствие внутренних изменений — элемент полностью готов к работе. Со временем величина ЭДС несколько снижается, а внутреннее сопротивление заметно возрастает.

В результате если вы измеряете напряжение на не подключенной ни к чему пальчиковой батарейке вы видите нормальные для неё 1.5В (или около того), но когда к батарейке подключается нагрузка, допустим, вы установили её в какой-то прибор — он не работает.

Почему? Потому что если предположить, что у вольтметра внутреннее сопротивление во много раз выше, чем внутреннее сопротивлении батарейки — то вы измеряли её ЭДС. Когда батарейка начала отдавать ток в нагрузке на её выводах стало не 1.5В, а, допустим, 1.2В — прибору недостаточно ни напряжения, ни тока для нормальной работы. Как раз вот эти 0.3В и упали на внутреннем сопротивлении гальванического элемента. Если батарейка совсем старая и её электроды разрушены, то на клеммах батареи может не быть вообще никакой электродвижущей силы или напряжения — т.е. ноль.

Этот пример наглядно демонстрирует в чем отличие ЭДС и напряжения. То же рассказывает автор в конце видеоролика, который вы видите ниже.

Подробнее о том, как возникает ЭДС гальванического элемента и в чем оно измеряется вы можете узнать в следующем ролике:

Совсем небольшая по величине электродвижущая сила наводится и в рамках антенны приемника, которая усиливается затем специальными каскадами, и мы получаем наш телевизионный, радио и даже Wi-Fi сигнал.

Заключение

Давайте подведем итоги и еще раз кратко напомним, что такое ЭДС и в каких единицах СИ выражается эта величина.

И наконец, для закрепления пройденного материала, советую посмотреть еще одно хорошее видео на эту тему:
