Как снять патрон с дрели Bosch?

Патрон с дрели Bosch, как и с любой другой дрели, снимается довольно легко. Для этого нужно выполнить ряд простых действий:

• нужно раздвинуть кулачки патрона дрели, после чего станет видно винт, дополнительно крепящий патрон к самой дрели;
• необходимо выкрутить этот винт. Важно знать, что у него левая резьба, поэтому выкручивать его нужно по часовой стрелке (как правило, крестовой отверткой);
• после того, как винт выкручен — можно снимать и сам патрон с дрели. Он имеет стандартную резьбу, то есть выкручивать его надо против часовой стрелки.

p.s. В случае тяжелого откручивания патрона (со временем он сильно затягивается) можно воспользоваться трубным ключом!

Принцип большинства патронов дрелей, и не только фирмы Bosch в том числе, имеют стандартное комбинированное крепление — патрон стоит на ведущем валу дрели, на резьбовом соединение "правого направления" а контрится винтом, который установлен внутри патрона, и имеет левую резьбу, что бы противодействовать откручиванию патрону с ведущего вала редуктора.

Для того что бы добраться до фиксирующего винта, нужно развести до конца кулачки, и под ними вы обнаружите головку винта под плоскую или крестовую отвертку (шестигранников и звездочек не встречал)

Откручиваем этот винт в правую сторону (по часовой стрелки)

После этого снова сводим кулачки и зажмем в них шестигранник на 8-10 мм. Теперь этим рычагом откручиваем сам патрон, уже против часовой стрелки.

Линейка дрелей фирмы Bosch, довольна обширна, но практически все патроны (есть и исключения) крепятся к корпусу винтом.

Винт находится внутри патрона.

У меня есть дрель Bosch, пару раз снимал патрон.

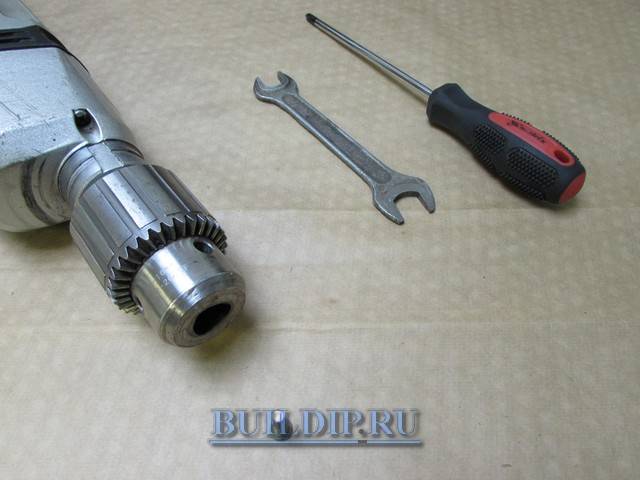

Понадобится крестовая отвёртка и вот такой ключ,

Губки раздвинули, отвёртку вставили (если не видите болт, подсветите чем нибудь), затем накидным разводным ключом придерживаем патрон и откручиваем болт по часовой стрелке (резьба на нём левая), затем откручиваем патрон с оси.

Но не всё так просто, сталкивался, несколько раз со сложностями.

Болт не хотел откручиваться: Поработал пробойником и молотком, болт открутился.

Бить сильно не надо, два , три лёгких удара и всё в порядке.

Во втором случае пришлось болт высверливать, хвостовиком свёрл я полностью "загубил" головку болта.

Если у Вас патрон с конусным креплением, то просто наклоните дрель патроном вниз и вскользь бейте по патрону молотком (не сильно). Есть и такие патроны на дрелях Bosch.

Как снять патрон с дрели

У большинства портативных дрелей патроны закручены на резьбовой шпиндель, который соединен с дрелью, а затем удерживается на месте с помощью стопорного винта. Чтобы понять, какой элемент необходимо купить на смену старому, необходимо открыть лепестки до самой широкой точки и заглянуть в основание с фонариком

Если виден винт в нижней части патрона, стоит обратить внимание на тип головки. Если он отсутствует, то, вероятно, это конический шпиндель

При покупке также стоит учитывать, что элемент обязан обеспечивать должную жесткость крепления с учетом количества оборотов. Более дорогие модели позволяют снизить радиальное биение.

Не на последнем месте и удобство использования патрона, в этом случае быстрозажимные на первой позиции, но когда речь идет о долговечности, то лучше купить с ключом.

Если используются сверла из твердосплавного материала, тогда патрон должен самоцентрироваться, поскольку у такой оснастки плохая устойчивость к продольному изгибу

Важно знать, что жесткость крепления всегда сопоставляется с длиной насадки и материалом, из которого она изготовлена

Патроны для дрели: разновидности (видео)

Если модель минидрели или шуруповерта комплектуется специальным типом блокиратора, то необходимо применять зажимной одномуфтовый элемент. На инструменте без блокиратора применяются двухмуфтовый элемент или мини-патрон. Как правило, корпус такого устройства изготавливается из пластмассы, а для изготовления механизма и кулачков используется стальной сплав.

Любой вариант самостоятельного выполнения ремонтных работ требует знания устройства и основных составляющих:

• конусовидные захватные губы;
• внутренняя часть с губами;
• внешняя зажимная часть.

Способы крепления патронов

В ручных дрелях используются две разновидности закрепления сверлильного патрона:

1. Конус Морзе – конический хвостовик вала и соответствующее отверстие в патроне.
2. Резьбовое крепление – резьба на валу, на которую патрон накручивается подобно гайке.

Рассмотрите внимательно металлический стержень между корпусом и патроном. В случае резьбовой посадки обычно видны шлицы под рожковый ключ, а конусный вал всегда гладкий.

О способе крепления говорит и маркировка, выбитая на патроне:

1. Конус Морзе обозначается аббревиатурой В10, В12 и т. д. (В – конус, цифра – максимальный размер сверла).
2. В маркировке резьбового патрона присутствует обозначение типа и диаметра резьбы: М13 (метрическая на 13 мм) или UNF-1/2 (дюймовая в полдюйма).

Слизались грани фиксирующего винта патрона что делать

Что делать, если внутри патрона слизались грани шляпки винта? Очень распространенная проблема, решить которую вполне реально. Сначала рассмотрим причины, почему на винте слизываются грани:

1. Не прочитав инструкции, владелец пытается выкрутить винт по направлению против хода часовой стрелки. Если внутри имеется винт, то его крутить для вывинчивания следует по часовой стрелке, то есть наоборот
2. Неправильно выбранный инструмент, то есть используется отвертка со шлицами, которые слизывают грани винта. Перед применением следует максимально правильно подобрать отвертку
3. Некачественный винт. Обычно это встречается на дешевых китайских устройствах

Однако если слизались грани винта, то не спешите менять инструмент. Для его вывинчивания имеются разные способы:

1. Если шляпка винта имеет крестообразную форму, но при этом грани слизаны, то можно воспользоваться плоской отверткой. Производители предусмотрели вероятность слизывания граней, поэтому выкрутить винт можно не только крестообразной, но и шлицевой отверткой. Обычно этот метод помогает решить проблему
2. Воспользоваться продувочным пистолетом, попытавшись очистить загрязнения внутри шлицев шляпки. Часто в шляпке скапливается большое количество загрязнений, которые мешают качественному соединению с винтом
3. Взять отвертку, и приложив ее к шляпке винта, нанести несколько легких, но резких ударов. Отвертка углубится внутрь шляпки винта патрона, что повысит вероятность его выкручивания
4. Отрезать кусочек резины, и расположив поверх шляпки, попытаться через него отверткой зацепиться за оставшиеся грани, и произвести вывинчивание
5. Если все способы перепробованы, то остается только либо разобрать шуруповерт или дрель с последующей заменой исполнительного органа совместно с валом от редуктора или болгаркой разрезать патрон. Открыв доступ к шляпке винта, можно ухватиться за нее ручными тисками, и произвести выкручивание. Патрон после этого метода подлежит замене

При этом вовсе нет никакой необходимости замены всего инструмента.

Снимаем резьбовой патрон

У дрелей с функцией реверса сверлильный патрон дополнительно фиксируется стопорным винтом, видимым сквозь раскрытые кулачки.

Стопорный винт резьбового патрона.

Шлицы на головке винта могут быть крестообразные, под шестигранник или даже «звездочкой». Подготовьте нужную отвертку, ключ или биту. Используйте инструмент с целыми шлицами, точно подходящими по размеру.

Откручиваем стопорный винт патрона.

Замерьте на валу дрели размер места под ключ. Скорее всего, это будет 14 мм для инструмента среднего класса или 17 мм для более мощного аппарата.

Подбираем ключ к патрону.

Подготовьте рожковый ключ с тонкими губками. Можно взять подходящий из ремонтного комплекта велосипеда или сточить грани обычного ключа на наждаке.

Готовим рожковый ключ.

Удерживая вал дрели ключом, попробуйте отверткой открутить винт по часовой стрелке (левосторонняя резьба).

Постарайтесь не сорвать шлицы.

Если резьба «не пошла», закрепите патрон электродрели в тисках и ударьте несколько раз по головке винта молотком через стальной стержень.

Теперь резьба станет податливей и винт отвернется.

Стопорный винт выкручен.

Далее откручивайте сам патрон против часовой стрелки (правосторонняя резьба), используя два ключа – рожковый и патронный.

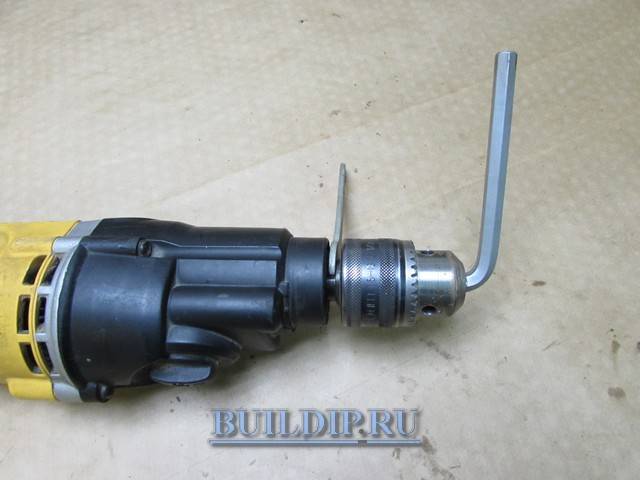

Могут возникнуть затруднения. Попробуйте увеличить рычаг, зажав в патроне шестигранный ключ.

В крайнем случае воспользуйтесь тисками, расположив в них дрель как на фото ниже.

Сдвиньте патрон с места ударами по воротку, закрепленному через четырехгранную головку.

Таким методом удается откручивать довольно сильно прикипевшие патроны.

Снятый с дрели резьбовой патрон.

После очистки установите патрон в обратной последовательности, помня о разных направлениях резьбы.

Перед закручиванием стопорного винта капните немного краски на резьбу.

Замена патрона дрели своими руками

Существует несколько наиболее часто встречающихся проблем, которые могут наблюдаться в процессе эксплуатации инструмента, и потребуют замены патрона:

достаточно часто наблюдется падение закрепленного элемента. Такая проблема встречается не только на старых инструментах, но и на абсолютно новых моделях, которые характеризуются конусным креплением кулачковой детали. Как правило, падение детали сопровождает процесс высверливания глубоких отверстий. В этом случае при подъёме сверла и освобождение его от скопившейся стружки, с конуса спадает патрон. Решить такую проблему можно посредством повышения натяга конусного сопряжения. С этой целью нужно нагреть патрон в масле до температурных показателей в 110оС, а затем насадить его на фиксирующую часть холодного инструмента;

если при выполнении работ, сопровождающихся выделением значительного количества пыли, стружки или грязи заклинивает зажимные губы, то нужно выполнить правильную разборку патрона, а затем аккуратно, но максимально тщательно очистить и промыть все движущиеся, рабочие элементы

Перед тем, как собрать деталь, очень важно произвести внутреннюю смазку при помощи кисти и литола. Хороший результат даёт использование самодельного защитного кожуха, предотвращающего засорение рабочих частей; если в процессе сверления наблюдается биение патрона, то причиной может быть значительная изношенность посадочного конуса

Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене. При необходимости выполняется полная замена разбитого патрона.

Сборка разобранной детали осуществляется в обратном разборке порядке, с соблюдением правил крепления на инструменте.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция

Как выбрать новый патрон

Патрон для шуруповерта выбирают, исходя из ряда аспектов. При выборе подходящей детали нужно руководствоваться такими рекомендациями:

• если биты придется менять часто, лучше предпочесть быстро- или самозажимные цилиндры; в противном случае работа будет идти медленней;
• зубчато-венцовая конструкция – выбор тех, кто стремится к максимальной надежности патрона; если в приоритете стопроцентная фиксация биты, лучше приобрести ключевой патрон;
• выбирая деталь, необходимо учитывать ее характеристики; параметры регламентируются соответствующими ГОСТами; чем больше зажимной конус, тем больше номер, которым он маркируется;
• необходимо учитывать страну-производителя – буквенно-цифровые обозначения иностранных моделей отличаются от отечественных.

Если самостоятельно определиться с типом «зажима» сложно, лучше обратиться за консультацией к специалисту.

Неверный выбор равносилен, как минимум, некорректной работе инструмента.

В худшем случае возможны не только повторные траты на новый цилиндр, но и замена всего шуруповерта.

Характеристика быстрозажимного патрона дрели

Стандартный быстрозажимной патрон имеет не слишком сложную конструкцию. Затягивание и ослабление потребует применения специальной металлической гильзы, имеющей накатку или рифление. Достаточно часто с этой целью используется пластиковая гильза с рёбрами.

Основным отличием такого элемента является отсутствие зажимного ключа и применение наружной оболочки, позволяющей выполнять зажим губ дрели. Наиболее часто применение БЗП сопровождается следующими проблемами и сложностями:

• недостаточно качественное выполнение зажима сверла;
• отсутствие достаточной устойчивости к пыли;
• поломка зажимного механизма.

Как снять и разобрать патрон электродрели

Даже маленький, незначительный ремонт, потребует правильной разборки конструкции. На сегодняшний день существует всего два механизма крепления на рабочий вал, поэтому процесс выполнения демонтажных работ может варьироваться.

При резьбовом способе крепление разбирать конструкцию необходимо в следующем порядке:

• заглубить кулачки внутрь корпуса и максимально их развести;
• выполнить раскручивание фиксирующего винта, расположенного в центральной донной части устройства. Крепежи с левой резьбой нужно крутить по часовой стрелке;
• при помощи рожкового ключа, надетого на вал, осуществляется откручивание устройства.

Наиболее популярным и часто используемым в современном инструменте является конусное соединение. Помимо исключительной прочности конусного соединения, такой вариант при правильном подходе можно достаточно легко самостоятельно разъединить. С этой цельюпредварительно выполняется отстукивание корпуса по кругу, после чего осуществляется сбивание элемента с вала при помощи резкого и точного удара в заднюю часть вала.

После того, как патрон будет снят, необходимо правильно определить тип неисправности. Самостоятельно выполнить ремонт можно при отсутствии значительных повреждений деталей и заклинивании, вызванном металлической стружкой, попавшей внутрь смежных деталей. Как правило, восстановить работоспособность при таком варианте поломки позволяет промывка элементов в масле или керосине при помощи мягкой некрупной кисти. После такого способа очистки производится сборка в обратной последовательности.

Наиболее часто владельцы активно используемого инструмента сталкиваются с целым рядом неисправностей, вызванных износом, а также повреждением, которое претерпели резьбовые или зубчатые части. Незначительные локальные повреждения такого типадостаточно легко устраняются при помощи шлифовки. С этой целью рекомендуется применять надфиль или стандартную шлифовальную шкуру. В наиболее сложных случаях поломок чаще всего требуется полная замена вышедшего из строя патрона.

Разборка и замена патрона дрели

Когда дрель работает исправно, то у пользователя вопросов не возникает, но бывают случаи, требующие ее разборки, многие входят в ступор, решая возникшую проблему: как же снять патрон с дрели. Чтобы правильно выполнить такую операцию, необходимо знать, каким способом закреплен патрон на валу, а потом уже начинать демонтаж.

Классификация патронов

Существуют следующие виды патронов:

• быстрозажимного действия или самозажимное устройство;
• sds-устройства цангового типа;
• кулачковые.

На дрели с быстрозажимным патроном поменять сверло или другую насадку можно довольно быстро, при этом не нужно применять никаких дополнительных приспособлений. Патроны первого варианта делятся на одно- и двухмуфтовые устройства.

Одномуфтовые устройства имеют систему блокировки вала, которая срабатывает во время замены оснастки. У них есть существенный негативный момент — весьма низкая прочность элементов фиксации, внешние детали патрона выполнены из пластика, что сильно увеличивает их повреждение и поломку всего устройства.

Ремонт патрона такого вида не предусмотрен — только замена.

На ударные модели и перфораторы производители ставят кулачковые изделия, потому что их конструкция более крепкая — в основном здесь применяются патроны под ключ, для надежного закрепления сверла.

Цангового типа патрон был создан еще в 70-х годах прошлого столетия, его конструкция отличается тем, что в хвостовой части есть две канавки, а сверло надо вкручивающими движениями заглублять на 40 мм. Имеется 4 желобка: 2 фиксирующих , 2 — для направления клиньев, режущий инструмент фиксируется стопорными шариками.

У классического зубчатого устройства регулировка затяжки происходит с помощью ключа для патрона, который идет в комплекте дрели. Чтобы правильно открутить патрон, надо придерживаться рекомендаций опытного мастера, для этого посмотрите это видео:

Способы крепления

Патрон на валу у дрели электрической или ручной крепится двумя способами — конусное соединение и резьба, так что разновидностей здесь минимум. На практике встречаются устройства с метрической или дюймовой резьбой, а на корпусе изделия, даже самого малогабаритного обязательно присутствует маркировка.

Например, обозначение такого вида 1,5-15М13х1,2 расшифровывается так:

• 1,5—15 — это диаметр хвостовой части режущего инструмента в миллиметрах;
• М13 — резьба метрическая с диаметром 13 мм;
• 1,2 — шаг резьбы.

При использовании резьбы в дюймах — UNF и указывается диаметр: 1/2”. Этот вид соединения считается международным и применяется во всех инструментах зарубежных производителей. Для особой надежности на вал ставят стопор, в виде винта на левой резьбе — это надо учитывать, когда путаетесь, как разобрать патрон импортной дрели. Выкручивать его необходимо только по часовой стрелке.

Во втором способе используется конус Морзе, который сегодня чаще называют конус инструментальный. Вал имеет на конце конусную часть, на которую насаживается устройство, при этом надо приложить небольшое усилие для плотного соединения. Маркировка такая: В10, где буква указывает на применение конуса, а цифра — диаметр хвостовой части режущего инструмента. Такой вид крепления распространен у шуруповертов.

Некоторые дрели оснащены переходником (адаптером) для зажимного механизма, что позволяет проводить сверление с максимальной точностью.

Проблемы патронного механизма

В современных моделях дрели, таких, как Интерскол или Макита, закрепление сверла или других насадок осуществляется патроном с кулачковым механизмом: 3 или 4 кулачка надежно удерживают режущий инструмент, перемещаться они могут только вдоль оси вала дрели. Быстрозажимной патрон регулируется вручную, более сложные конструкции, применяемые в современных дрелях – при помощи ключа.

Во время работы может появиться биение зажатой биты, причиной является износ кулачков во время длительной эксплуатации. Ремонт инструмента производится следующим образом: надо снять устройство с вала, такие же действия необходимы при заклинивании сверла, потому что удалить его можно только после полной разборки патронной части изделия.

Встречается и такая неисправность: патрон проворачивается относительно вала инструмента. Причина такого поведения — повреждение резьбовой части крепления устройства, или у посадочного конуса возникло проседание. Выход из создавшегося положения — поменять патрон на исправный аналог.

Инструмент для проведения работ

Замена патрона дрели производится легко, если вы знаете конструкцию этого узла и методы его крепления. Для проведения ремонта вам понадобится простой набор инструмента:

• слесарные тиски, можно использовать не стандартные, а уменьшенный вариант для домашних нужд;
• молоток стальной;
• столярная киянка;
• плоскогубцы или пассатижи;
• трубный ключ среднего размера;
• набор гаечных ключей;
• штангенциркуль;
• отвертка;
• напильник;
• наждачная бумага для шлифования.

В перечне указан минимальный набор, бывают ситуации, когда могут потребоваться и другие слесарные приспособления.

Демонтируем патрон

В зависимости от способа крепления патронного механизма, методы разборки будут различаться.

Резьбовое соединение

Разбирать такую конструкцию надо в таком порядке.

1. Аккуратно производим откручивание стопорного винта.
2. Выкручиваем патрон против часовой стрелки, если резьба затянута на совесть, зажимаем вал инструмента в тиски. Для откручивания используется газовый ключ. Потом снимаем устройство и осматриваем его на предмет целостности и исправности.
3. Если сверло заклинило в губках, то наносим не сильные, но точные удары молотком с помощью выколотки по кулачкам сверху.

Установку осуществляем в обратном порядке. При закручивании нового устройства вал надо фиксировать от проворачивания свободной рукой. Последним закручиваем стопорное устройство. В помощь домашним умельцам видео:

Соединение конусом

Снять патрон с конусной части вала довольно легко. В комплекте дрели должно быть специальное приспособление для этих целей, но многие опытные мастера пользуются таким методом: переворачивают инструмент сверлом вниз, закрепляют его и равномерными ударами молотком по тыльной стороне приспособление выбивается с вала.

После демонтажа надо отшлифовать конусные поверхности при помощи наждачного полотна, если есть задиры поверхности, то удалите их напильником. Новый патрон устанавливается на место еще проще — ударами киянки поверху он усаживается плотно на место соединения.

Пользователям необходимо помнить, что удаление сверла или другой насадки, когда их заклинило в патроне, требует определенных навыков и умения обращаться со слесарными инструментами, но в любом случае надо демонтировать устройство. Если же патрон на дрели вышел из строя, то его надо заменить.

Замена патрона на дрели bosch

Дрель является незаменимым инструментом в арсенале домашнего мастера или профессионала. Это оборудование позволяет просверлить отверстия различной толщины. Существует несколько разновидностей подобных инструментов. Сегодня встречаются как ручные, так и электрические дрели. Каждый мастер должен знать, как правильно пользоваться подобным инструментом.

В процессе длительной эксплуатации оборудование может выйти из строя. Как поменять патрон на дрели, следует узнать перед началом работы. В этом случае даже новичок сможет правильно выполнить ремонт своего инструмента.

Инструкция по эксплуатации

Работа с дрелью предполагает, что мастер тщательно ознакомился с инструкцией по эксплуатации этого инструмента. Это позволит предотвратить множество поломок. Также следует учитывать тип инструмента. В продаже сегодня представлены ручные и электрические дрели. Они могут отличаться размером, мощностью и дополнительными возможностями.

Перед работой при помощи дрели необходимо обследовать стену на наличие скрытых в ее толще коммуникаций. Это могут быть электропровода или трубы. Металлоискатель поможет обнаружить подобные объекты. Отверстие всегда будет немного больше, чем диаметр сверла. Это необходимо учитывать при выборе крепежных элементов.

Следует проследить, чтобы при сверлении (особенно металла) сверло не скользило. Это позволит избежать его поломки. Для керамических поверхностей рекомендуется в месте сверления применять пластырь. Дрель должна располагаться перпендикулярно стене.

Типы патронов

Существует несколько типов патронов. Это необходимо учитывать перед проведением ремонта инструмента. В электродрели чаще всего применяются быстрозажимные патроны. Они позволяют легко менять сверла в процессе работы. Такую разновидность патрона, например, имеет электрическая дрель «Макита», «Бош», «Хитачи» и т. д. Не стоит приобретать дешевые модели с таким устройством. Они быстро приходят в негодность.

Для ударных дрелей применяются кулачковые патроны. Они устойчивы даже при работе в тяжелых условиях. Установка сверла выполняется в таких системах специальным ключом.

Также существует третья категория патронов. Это цанговые SDS-патроны. В их хвостовике расположены 2 канавки. При этом сверло в него вкручивают и фиксируют стопорным шариком. Также в таком патроне есть 4 желобка. Два из них необходимы для клиньев направляющих. Другие два желобка выполняют надежную фиксацию оснастки. В таком патроне шпиндель автоматически блокируется после установки.

Тип крепления

Рассматривая виды патронов для дрели , нельзя не отметить способы их крепления. Существует два основных метода. Крепление может выполняться при помощи резьбового соединения или на конусе.

В первом варианте на валу и внутреннем канале есть резьба. Она может быть метрической или дюймовой (в зависимости от производителя). Чтобы соединение было прочным, внутри на валу устанавливается специальный винт. Он имеет левую резьбу. Его откручивают по часовой стрелке.

Во втором варианте фиксации применяется конус Морзе. Конец вала имеет характерную форму. Она выполнена в виде конуса. Такой же формой обладает внутренний канал. Именно на конец вала устанавливается патрон. Этот вариант крепления чаще встречается в шуруповертах.

Маркировка

Ремонтируя дрель, можно определить тип крепления патрона по маркировке. Если система имеет резьбовое соединение, на корпусе будет нанесена соответствующая информация. Метрическая резьба обозначается буквой «М». Цифра, которая указана после буквы, означает диаметр соединения. Также указывается максимальный диаметр патрона дрели и его минимальное значение хвостовика (например, диапазон 1-15 мм). Последняя цифра, которая указана в маркировке, обозначает шаг резьбы.

Для дюймовой системы применяется обозначение в маркировке UNF. Прежде чем приступать к ремонту оборудования, необходимо тщательно проверить, соответствует ли крепление новой детали установленным производителем параметрам. Практически на всех зарубежных инструментах применяется дюймовая система.

Конусное соединение маркируется буквой «В» и цифрой (это размер конца вала). На этот показатель при выборе новой детали также следует обязательно обращать внимание.

Когда нужно менять патрон?

Ремонтируя дрель «Макита», «Хитачи», «Стенли», «Бош», следует в первую очередь ознакомиться с инструкцией производителя. Это поможет выполнить работу хорошо. Патрон должен крепко удерживать сверло. Это позволяет высверливать отверстия с определенной точностью.

Со временем зажимный механизм изнашивается. Это касается и посадочного места патрона на валу. Он начинает бить. Рабочая зона при работе оборудования начинает колебаться. При этом отверстие получается с отклонениями как в диаметре, так и по месторасположению.

Износ механизма не позволяет крепко зажать сверло в патроне. Оно будет останавливаться при повышении нагрузки. Чтобы устранить подобные неполадки, придется заменить зажимной механизм.

Замена резьбового патрона

Замена патрона на дрели должна выполняться в соответствии с типом конструкции. Чтобы демонтировать резьбовое соединение, следует воспользоваться отверткой. С ее помощью откручивается винт шпинделя. Он находится внутри дрели. Винт следует открутить полностью и снять со шпинделя. Этот элемент имеет левую резьбу. Поэтому его следует откручивать по часовой стрелке.

Патрон же, наоборот, имеет правую резьбу. Чтобы его снять, потребуется откручивать этот элемент конструкции против часовой стрелки.

Иногда винт бывает очень крепко вкручен. Вручную его демонтировать может быть достаточно сложно. В этом случае достаточно постучать по отвертке молотком, когда она будет установлена в паз на крепежном элементе. Также можно воспользоваться газовым или рожковым гаечным ключом. Первым из них следует обхватить патрон, а вторым – закрепить шпиндель.

Сложности при замене резьбового патрона

Иногда даже ключ для патрона дрели не может помочь демонтировать конструкцию инструмента. В этом случае можно воспользоваться еще несколькими подходами. Если у патрона зажимные кулачки работают, можно применять шестигранник большего размера. Это поможет приложить большее усилие. Рожковым ключом в этом случае необходимо закрепить шпиндель.

Конструкция патрона современных электрических дрелей не предполагает применение дополнительного оборудования. Однако это совсем не означает, что сменить на них патрон будет легче. Зажимной механизм в этом случае демонтировать достаточно сложно.

Иногда требуется разобрать корпус инструмента. Это позволит дотянуться до скрытого внутри него шпинделя. В собранном виде этот элемент может быть спрятан глубоко в корпусе. После демонтажа и замены патрона конструкция собирается в обратном порядке. При этом не потребуется применять дополнительно ключи.

Если по какой-то причине винт внутри повредился, его можно заменить. В этом случае рекомендуется приобрести патронный адаптер. Он продается для инструмента кулачкового типа. В комплекте с адаптером поставляется и винт.

Замена конусного патрона

Рассматривая, как поменять патрон на дрели , следует рассмотреть такую разновидность, как конусный зажимной механизм. В этом случае процедура будет достаточно простой. При этом можно воспользоваться специальным приспособлением. Его применяют для демонтажа подшипников.

Чтобы снять зажимной механизм конусного типа, дрель ставят вертикально. Ее сверло должно быть направлено вниз. По всей поверхности патрона нужно постучать молотком. При этом зажимной механизм постепенно станет выбиваться со своего посадочного места.

Конусное соединение после этого нужно очистить и отшлифовать мелкой наждачной бумагой. После этого новый патрон легко встанет на свое место. Его фиксируют легким ударом молотка сверху.

Причины проблем с зажимным механизмом

Дрель, инструкция по применению которой должна изучаться мастером перед началом работы, требует правильной эксплуатации. В этом случае удастся избежать множества проблем.

Сегодня большинство электрических разновидностей подобного оборудования оснащаются патроном типа SDS. Он был разработан компанией «Бош». Это устройство не отличается большой точностью. Однако такой механизм позволяет просверливать отверстия даже в твердых материалах. В этом случае работа инструмента осуществляется с ударом. В этом случае точности сверления добиться не получится. Для этого используется специальный переходник.

Если необходимо высверлить точное отверстие в дереве, металле, пластике, применяется особая насадка. Ее выпускают как для быстрозажимного, так и для кулачкового патрона.

Следует запомнить, что дрелью нельзя производить фрезерование. В этом случае патрон не сможет выдержать боковую нагрузку. Также требуется уделять внимание правильному выбору сверла, его заточке, а также разметке центра сверления (при помощи керна).

Обслуживание дрели

Периодически инструмент требуется обслуживать, менять старые детали, смазывать подвижные части. В этом случае также необходимо узнать, как поменять патрон на дрели . Конусный патрон необходимо развернуть соплом вверх. Его обкладывают деревянными прокладками и зажимают в тиски.

Газовым ключом откручивается гайка и демонтируется подшипник. Вытаскивается шайба. Далее патрон можно достать из тисков. Вручную скручивается регулировочная муфта. Кулачки нужно достать из направляющих.

После демонтажа все детали зажимного механизма нужно осмотреть, изношенные части следует заменить. Далее механизм собирается в обратном порядке. Все подвижные детали смазываются консистентной смазкой.

Другие проблемы при демонтаже

Иногда в процессе демонтажа появляются и другие проблемы. Например, если заклинил патрон дрели , нужно разобрать механизм и произвести его полную чистку, смазку. Особенно подобные неприятности появляются после сверления потолка. Загрязнения сыплются внутрь патрона. В этом случае его может заклинить.

Если же патрон слетает, потребуется увеличить натяжение в конусном соединении. Для этого механизм нужно нагреть до 110ºС в духовке. После этого его устанавливают на холодное посадочное место. После такой процедуры патрон слетать не будет.

Также может появиться биение при работе инструмента. Оно возникает из-за изношенности конусного основания или неравномерного разрушения поверхностей кулачков. В этом случае требуется замена старых элементов системы.

Рассмотрев, как поменять патрон на дрели, практически каждый мастер сможет отремонтировать инструмент для продолжения ремонтных или строительных работ.

Электродрель — необходимый механизм в арсенале мастера либо специалиста. Это оборудование даёт возможность сверлить отверстия разной толщины. Имеется ряд видов подобных приборов. При долгом сроке работы оборудование может сломаться, а самой частой «проблемной» деталью является патрон. Поэтому следует знать, как заменять патрон для дрели, чтобы в случае поломки не оказаться без инструмента.

Руководство по работе с прибором

Работа с дрелью подразумевает, что специалист тщательно прочёл руководство по эксплуатации этого прибора. Это предупредит многочисленные неисправности. В реализации на сегодняшний день представлены разные электрические дрели. Они могут различаться по размеру, ёмкости и вспомогательным возможностям.

Перед работой с прибором нужно осмотреть стену на присутствие спрятанных коммуникаций в толщине. Это могут быть электрические провода или трубы. Металлический детектор, несомненно, поможет идентифицировать такие объекты. Отверстие постоянно будет несколько больше диаметра свёрла. Это следует принимать во внимание при подборе крепежа. Следует следить за тем, чтобы при сверлении электродрель не соскальзывала. Это даст возможность исключить проблемы.

Классификация патронов дрели

Когда электродрель функционирует правильно, то нет вопросов, но бывают случаи, когда требуется разобрать приспособление. Для того чтобы поменять самозажимный элемент грамотно, необходимо понимать, каким способом патрон закрепляется на валу, а затем перейти к его демонтажу.

Патроны бывают следующих видов:

Дрелью с быстрозажимным патроном можно стремительно сверлить, не применяя фактически никаких добавочных устройств. Головки этого вида разделяются на одно- и двухфазные конструкции. Снять быстрозажимный патрон с дрели несложно.

Однофазные инструменты имеют систему блокировки вала. Они имеют серьезный недостаток — очень низкая надёжность крепежа слева, внешние части картриджа сделаны из пластика, что значительно увеличивает их повреждение и неисправность всего устройства.

Способ крепления элемента

Картридж на валу дрели крепится двумя методами — коническим сочетанием и резьбой. На практике существуют приборы с метрической либо дюймовой нитью, а на корпусе продукта, даже на самом небольшом, непременно есть маркировка. Этот тип указателя считается ключевым международным и используется во всех устройствах зарубежных производителей.

Второй метод использует конус Морзе, который сегодня часто называют инструментальным. Стержень имеет в своём конце коническую часть, на которой прикреплено устройство и необходимо лишь добавить небольшое натяжение для плотного соединения.

Маркировка выглядит следующим образом: B10, где буква обозначает нанесение конуса, а на рисунке показан диаметр хвоста режущего устройства. Этот тип крепления одинаков для всех дрелей.

Проблемы с работой компонента

Часто на модификации дрели Интерскол или Бош сверло либо прочие насадки прикрепляют патроном с кулачковым устройством: 3 либо 4 кулачка надёжно держат режущий механизм, они могут перемещаться только по оси бурильного вала. Быстродействующий патрон настраивается вручную. Наиболее сложные структуры регулируются устройствами с ключом. Заменить патрон на дрели Интерскол довольно просто.

Ремонт любой разновидности устройства осуществляется следующим образом: извлекают устройство из вала, те же самые действия необходимы, когда сверло застряло, так как его можно снять только после полного демонтажа картриджа.

Бывает, что неисправность обнаруживают тогда, когда патрон вращается относительно вала устройства. Причиной этого действия является нарушение резьбовой части устройства или провисание конуса посадки. Выход из этой ситуации заключается в смене конусного картриджа на рабочий аналог.

Демонтаж картриджа

Если произошла поломка и нужна замена патрона на дрели Интерскол, Bosch, то в зависимости от способа крепления картриджного устройства методы разборки будут отличаться. Каждый мастер выполнит эту работу и сможет без труда снять патрон с дрели Интерскол.

В таком порядке резьбовое соединение можно раскрутить и легко разобрать:

1. Тщательно ослабить стопорный винт, чтобы снять патрон с электродрели.
2. Открутить картридж против часовой стрелки, если резьба затянута, необходимо зажать стержень устройства в тисках. Для отвинчивания используется газовый ключ.
3. Затем устройство удаляется, проверяется его целостность.

Установка выполняется в обратном порядке. При скручивании устройства ключевой стержень должен быть заблокирован против вращения свободной рукой.

Из картриджа конической части вала легко извлечь картридж. Свёрла должны быть удалены специальным приспособлением для этих целей, но многочисленные опытные мастера делают иначе: механизм фиксируется и пробивается молотком снаружи устройства.

После демонтажа необходимо полировать плоскость конуса наждачной бумагой, а если на плоскости имеются рёбра, следует удалить их с помощью напильника. Новый картридж закрепляется на место ещё проще.

Пользователи должны запомнить, что устранение сверла либо иного сопла при установке его в картридж требует умений, однако в любом случае тщательно разбирают приспособление. В случае отказа патрона дрели его следует незамедлительно сменить.

Рассмотрев, как сменить любую разновидность картриджа на дрели, практически любой мастер сможет восстановить устройство для продолжения ремонта или строительных работ.
