Усилитель сигнала сотовой связи какой лучше выбрать

Выбираем усилитель сотовой связи

Несмотря на глобальное развитие сотовых технологий и повсеместное распространение мобильной связи, на картах городов, поселков и дачных обществ по-прежнему остается множество «белых пятен» — областей со слабым покрытием станциями мобильных операторов.

В свободной продаже можно встретить системы усиления сотовой связи и мобильного интернета различного конструктивного исполнения, цены и заявленных возможностей. В этой статье мы попробуем разобраться, какие характеристики определяют производительность оборудования и какие дополнительные функции и аксессуары способны упростить процесс эксплуатации системы и обеспечить наиболее качественную и стабильную связь.

При выборе системы усиления сотовой связи необходимо помнить, что для корректной работы репитера необходим хотя бы минимальный уровень сигнала в месте монтажа уличной антенны. При полном отсутствии сигнала репитеру попросту нечего будет усиливать.

В общем случае комплект для усиления сотовой связи состоит из следующих элементов:

• Репитер
• Внешняя антенна (уличная)
• Внутренняя антенна (комнатная)
• Кабельные сборки

К каждому компоненту системы усиления предъявляются строгие требования по совместимости и обеспечению требуемых технических характеристик. Процесс установки усилителя связи требует строгого соблюдения правил, изложенных в комплектных паспортах и руководствах пользователя.

Репитер

Репитером называют активный усилитель сигнала сотовой связи и мобильного интернета. Разнообразие моделей, представленных сегодня на рынке, поражает воображение. Технические характеристики существенно разнятся в зависимости от стоимости аппарата, и бывает сложно разобраться, чем один усилитель отличается от другого. Для четкого понимания, подойдет ли тот или иной репитер для решения определенной практической задачи, необходимо глубокое понимание вопроса.

Репитер BS-DCS/3G-70 — одна из базовых моделей в ассортименте компании Baltic Signal

Широкополосные, однополосные и селективные репитеры

Под каждый стандарт связи выделен определенный частотный диапазон, разделенный на более узкие промежутки, — так называемые полосы канала.

Широкополосный репитер — наиболее распространенный тип усилителя, поддерживающий все полосы в обозначенном стандарте связи. Например, 3G-усилитель, в описании которого указана поддержка стандарта UMTS-2100, будет обрабатывать данные в диапазонах частот 1920–1980 МГц (передача сигнала) и 2110–2170 МГц (прием сигнала). Набор полос уникален для каждого стандарта связи и строго регламентируется действующим законодательством в области радиовещания.

Однополосные репитеры усиливают лишь определенные полосы и подходят для приема сигнала только определенных операторов связи. Однополосный репитер может качественно усилить сигнал оператора МегаФон и быть непригодным для использования в сетях Билайн. Сегодня такие устройства встречаются в продаже достаточно редко.

Селективные репитеры представляют собой широкополосные устройства с возможностью ручной калибровки и выделения определенной рабочей полосы. Данный тип репитеров эффективен для настройки работы с каким-либо одним оператором (на выбор пользователя): сигналы прочих (не выбранных) операторов при этом отсекаются и игнорируются усиливающим оборудованием. Селективные репитеры дороже обычных широкополосных и имеют цифровой или программный интерфейс управления.

Аналоговые, цифровые и оптические репитеры

Аналоговые репитеры — наиболее распространенный тип усилителей сотовой связи. Они просты, надежны и содержат минимум настроек для нормальной работы системы усиления. Управление осуществляется с помощью расположенных на корпусе устройства органов управления. Аналоговые репитеры не поддерживают функции удаленного управления и не оснащены встроенным цифровым или программным интерфейсом, что может затруднить управлением сложных систем на основе большого количества усилителей.

Цифровые репитеры — более сложные устройства, поддерживающие настройку с помощью компьютера и удаленное управление. С помощью программного интерфейса доступна настройка большого числа параметров усиления, а также управление группами репитеров, работающих в единой системе усиления (например, системе крупного ТРЦ или промышленного предприятия). Многие цифровые репитеры относятся к селективным, то есть поддерживают выбор определенной рабочей полосы частот.

Оптические репитеры — разновидность усилителей, способных передавать высокочастотный сигнал по оптоволоконной линии. В отличие от обычных репитеров, передающих сигнал по коаксиальным кабелям, оптические репитеры позволяют обеспечить расстояние между принимающей и раздающей антеннами до 20 км. Столь специфические требования к схеме установки антенн встречаются редко, поэтому оптические репитеры используются только на специальных объектах. Репитеры такого типа сложны в производстве, относятся к верхнему ценовому сегменту устройств и применяются лишь в профессиональной сфере.

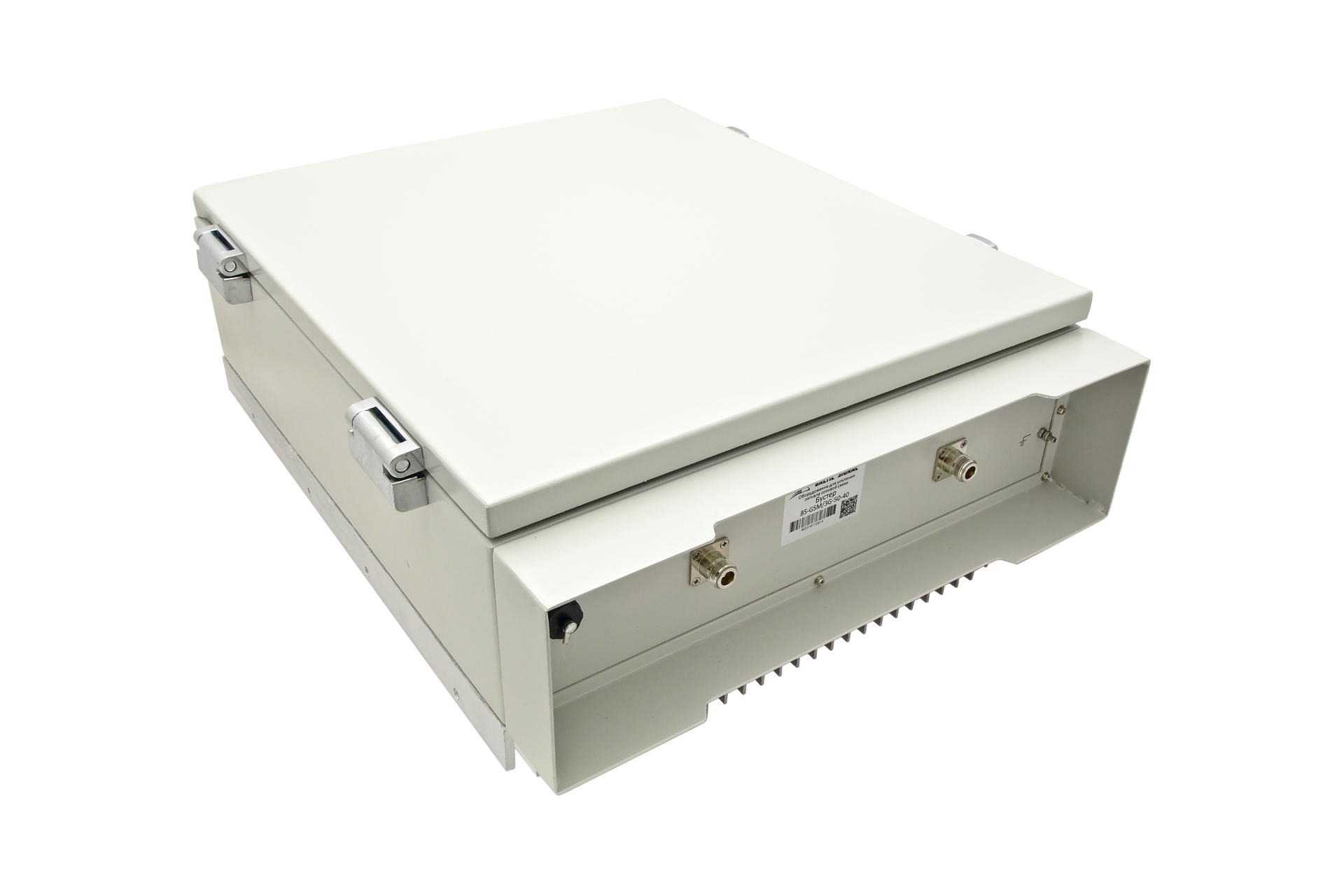

Оптический промышленный репитер

Поддерживаемые диапазоны и стандарты

Однодиапазонные усилители — репитеры, предназначенные для работы в одном частотном диапазоне. Такой тип усилителей является наиболее базовым, поскольку ограничивает пользователя в наборе поддерживаемых стандартов сотовой связи. Однодиапазонные репитеры можно рекомендовать лишь как бюджетное решение для улучшения качества сигнала заведомо известного стандарта c определенной частотой.

Мультидиапазонные усилители — репитеры, усиливающие сигнал нескольких стандартов связи в нескольких частотных диапазонах. В таблице ниже приведены частотные диапазоны и стандарты, используемые крупными операторами связи в России.

Частотный диапазон	Усиливаемые стандарты связи
800 МГц	4G (LTE)	LTE-800 (Band 20)
900 МГц	2G	GSM-900
	3G	UMTS-900
1800 МГц	2G	GSM-1800
	4G (LTE)	LTE-1800 (Band 3)
2100 МГц	3G	UMTS-2100
2600 МГц	4G (LTE)	LTE-2600 (Band 7)

В России сотовые операторы могут использовать все вышеперечисленные частотные диапазоны. Но для решения проблем с качеством сотовой связи и мобильного интернета, как правило, достаточно усилить 2–3 наиболее востребованных диапазона, поскольку усиление остальных или невозможно (нет исходного сигнала в текущем местоположении) или нецелесообразно (клиент не будет использовать все стандарты). Также следует помнить, что цена репитера возрастает пропорционально числу усиливаемых частотных диапазонов, и универсальный 5-диапазонный репитер будет стоить в 5 раз дороже однодиапазонного.

Дело в том, по конструктивному исполнению мультидиапазонные репитеры представляют собой несколько однодиапазонных модулей, размещенных в одном корпусе и работающих с одними и теми же принимающими и раздающими антеннами (антенны должны поддерживать стандарты связи, усиливаемые репитером)

На данный момент наибольшее распространение получили двухдиапазонные репитеры, усиливающие пары стандартов GSM+3G и 3G+4G. С помощью таких мультидиапазонных репитеров можно одновременно повысить качество голосовой связи и мобильного интернета, что позволит одной группе абонентов общаться по телефону с высоким качеством связи, а другой — пользоваться высокоскоростным беспроводным интернетом со смартфонов, планшетов и ноутбуков.

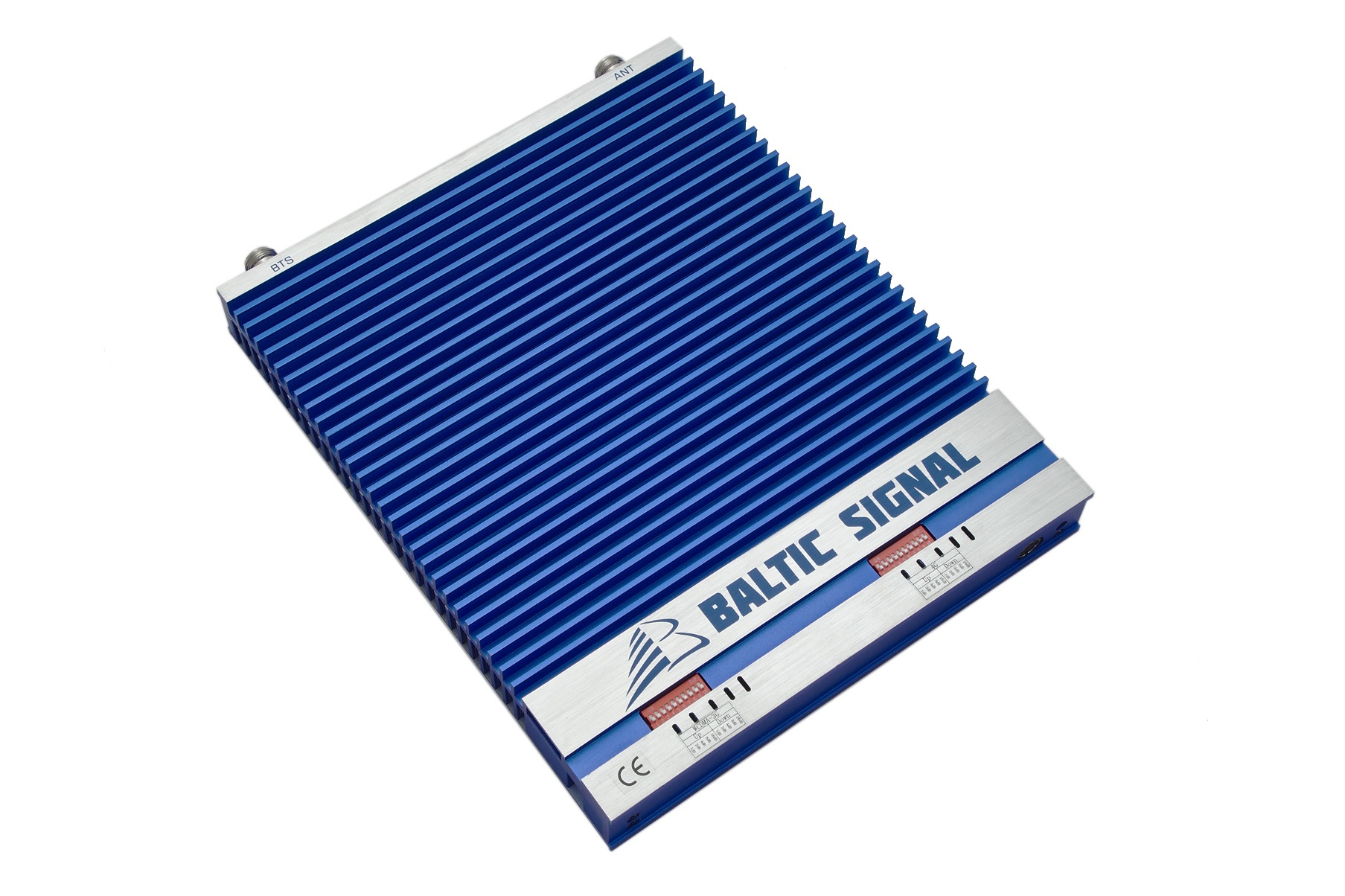

Репитер Baltic Signal BS-3G/4G-75 — двухдиапазонный усилитель сотовой связи и мобильного интернета

Коэффициент усиления и выходная мощность

Представленные на сегодняшний день в продаже репитеры можно условно разделить на три класса по уровню усиления и на три класса по обеспечиваемой выходной мощности.

Одна из ключевых характеристик, фигурирующая в описании репитеров любого производителя, — коэффициент усиления (КУ). Это величина, измеряемая в логарифмических единицах — децибелах (дБ). Чем выше коэффициент усиления, тем более слабый сигнал может обработать и усилить до приемлемого уровня репитер.

• Начальный уровень усиления — от 60 до 65 дБ. Репитеры с заявленным коэффициентом усиления 60–65 дБ используются на объектах небольшой площади при наличии уверенного сигнала в точке установки уличной антенны. Такие репитеры рассчитаны на подключение 1–2 комнатных антенн и обеспечивают связь на площади 100–200 м 2 .
• Средний уровень усиления — от 70 до 75 дБ. Репитеры со средним уровнем усиления используются при слабом входном сигнале в помещениях с большой площадью. Возможно подключение 3–4 комнатных антенн. Ориентировочная площадь покрытия — 200–400 м 2 .
• Высокий уровень усиления — от 80 дБ. Устройства этого класса позволяют усилить очень слабый входящий сигнал и обеспечивают высокое качество связи на объектах площадью свыше 400 м 2 . Возможно подключение большого числа комнатных антенн (6–8) для создания равномерного покрытия в нескольких помещениях.
• Промышленные репитеры — 90 дБ. Индустриальные решения для усиления сигнала в целом здании или на промышленных объектах площадью 10000 м 2 и более. Обычно используются с разветвленной сетью раздающих антенн и вспомогательных усилителей.

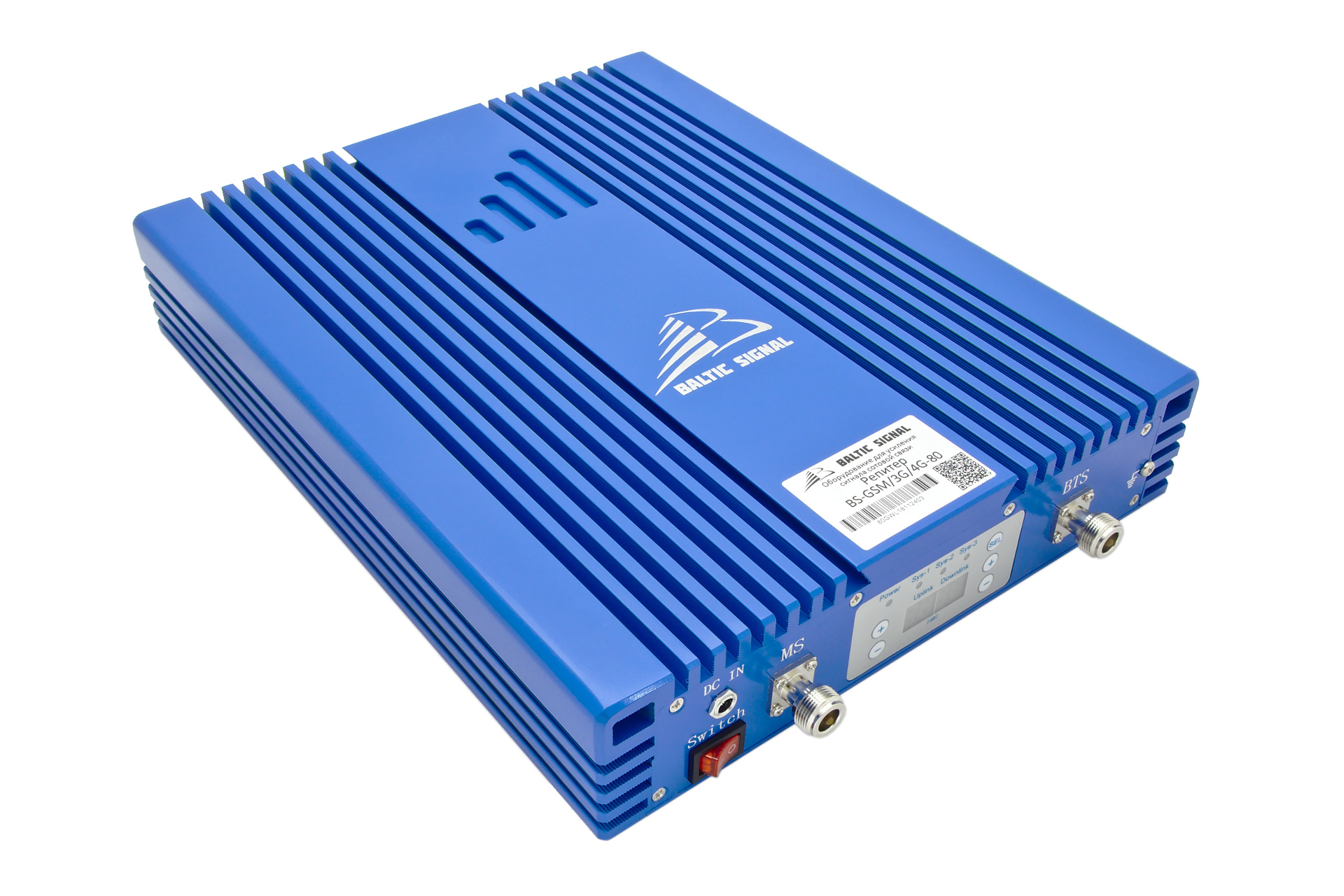

Репитер BS-DCS/3G/4G-80 — универсальность и высокая производительность

Выходная мощность — характеристика репитера, измеряемая в милливаттах (мВт), напрямую влияющая на площадь покрытия устройства. Усилители с низкой мощностью способны обеспечить уверенный прием сигнала в квартире, дачном доме или небольшом офисе. Мощным репитерам по силам справиться с объемом ангара или подземного паркинга бизнес-центра.

Иногда выходная мощность указывается в дБм (децибел-милливатты): в отличие от мВт, данная величина является логарифмической. Для перевода дБм в мВт рекомендуется воспользоваться специальными калькуляторами.

По мощности репитеры можно условно разделить на три класса:

• 50–100 мВт (17–20 дБм) — репитеры низкой мощности, которые рекомендуется использовать в небольших дачных домах, коттеджах и квартирах;
• 100–320 мВт (20–25 дБм) — репитеры средней выходной мощности. Оптимальный вариант для небольших предприятий, офисов и складов;
• 500–2000 мВт (27–33 дБм) — репитеры высокой мощности, используемые в помещениях большой площади со сложной планировкой;
• 5000–10000 мВт (37–40 дБм) — промышленные репитеры для усиления сигнала в целом здании или на крупных производственных объектах.

Сопротивление (импеданс)

50 Ом — наиболее распространенный показатель сопротивления в современных системах усиления сотовой связи. Помимо репитера, такое же сопротивление имеют подключаемые антенны, кабельные сборки, переходники и разъемы. Использование единого сопротивления позволяет избежать рассогласования электротехнических параметров цепи, снизить потери передаваемого сигнала (по мощности и качеству) и обеспечить легкость монтажа, эксплуатации и обслуживания системы усиления.

75 Ом — исходно телевизионный стандарт, который изредка используются в системах усиления сотовой связи. Основное преимущество — более доступные по цене разъемы, кабель и переходники (иногда используются телевизионные комплектующие).

Регулировка усиления сигнала и управление

В зависимости от модели и ценовой категории, репитер может быть оснащен системой ручной регулировки усиления. Необходимость снижения номинального усиления диктуется условиями радиочастотной обстановки в том или ином месте установки оборудования. Чрезмерная мощность в канале Uplink (от репитера в сторону базовой станции) может отрицательно сказываться на оборудовании операторов сотовой связи. Завышенный показатель усиления в сторону устройств-абонентов (Downlink) также нежелателен, поскольку иногда может привести к «закольцовке» (самовозбуждению репитера) или переусилению (при очень сильном входном сигнале).

Модели начального уровня, как правило, не имеют ручной регулировки усиления. Для изменения их выходной мощности рекомендуется использовать отдельные устройства — аттенюаторы.

Более дорогие модели репитеров оснащаются системами ручной регулировки (РРУ), позволяющей добиться оптимальной производительности устройств. Помимо ручной регулировки, большинство современных моделей (даже бюджетных) имеют автоматическую регулировку усиления (АРУ), что позволяет избежать перегрузки сигнала и «закольцовки» (ситуация, когда сигнал комнатной антенны настолько силен, что улавливается уличной, и наоборот).

Ручное управление может осуществлять как с помощью клавиш, реле или переключателей на корпусе репитера, так и с помощью кнопок (в зависимости от модели усилителя). Более дорогие модели оснащены экраном или дисплеем для отображения текущих параметров усиления, бюджетные — светодиодными индикаторами. Основное назначение индикаторов — отразить текущий режим работы устройства и предупредить опасность возникновения закольцовки.

Что такое бустер?

Бустер представляет собой дополнительный (дочерний) усилитель, используемый совместно с основным репитером. Основной репитер осуществляет прием сигнала от базовых станций, усиление и ретрансляцию на заданной территории. Бустер может быть подключен с помощью кабеля к репитеру для создания дополнительной зоны трансляции усиленного сигнала. Бустеры имеют малую мощность в направлении репитера и большую — в сторону абонентских устройств для обеспечения заявленной площади покрытия. Производители нередко называют свои бустеры линейными и магистральными усилителями.

Пример промышленного бустера Baltic Signal

Приобретение и установка бустера обходится гораздо дешевле, чем задействование на объекте второй полноценной системы усиления на базе репитера. Обратите внимание, что бустер не может заменить полноценный репитер и эксплуатируется лишь в паре с основным усилителем.

Индивидуальный проект или готовое решение?

Производители репитеров и комплектующих для систем усиления сотовой связи нередко предлагают готовые решения — подобранные под те или иные задачи комплекты, включающие в себя все необходимое для подключения и эксплуатации системы усиления. Основное преимущество готовых решений — полная совместимость оборудования. Установка комплекта не требует от пользователя глубоких познаний в области радиосвязи и мобильных технологий. Готовые решения находят широкое применение на дачах, в пригородных домах и квартирах. Комплекты усиления связи можно рекомендовать как рентабельное и эффективное решение для типовых проектов.

Индивидуальные проекты подразумевают наличие специфических требований к системе усиления или нетиповых условий эксплуатации. К таким случаям относится оснащение крупных коммерческих объектов, необходимость применения бустеров или разработка проектной документации. Неравномерная радиообстановка (более мощный сигнал одних операторов на фоне других) также заставляет обратиться к специалистам.

Привлечение высококвалифицированного персонала при подборе оборудования и монтаже системы усиления позволяет добиться высокой эффективности усиления. Специалисты производят монтаж и настройку антенн и прочего оборудования в строгом соответствии с правилами установки и с учетом специфики объекта.

Цена репитера

Ценообразование репитеров достаточно демократично: как правило, более дорогие модели имеют лучшие технические характеристики и гибкую систему настройки параметров усиления. Универсальные репитеры поддерживают все используемые частотные диапазоны и способны усилить сигнал всех стандартов сотовой связи и мобильного интернета.

Бюджетные решения оснащаются минимумом возможности настройки и, как правило, обладают невысоким коэффициентом усиления и скромной выходной мощностью.

Внешняя (уличная) антенна

Эксплуатация репитера подразумевает обязательное подключение внешней антенны, монтируемой на улице и направляемой в сторону базовой вышки оператора. При подборе антенны необходимо учитывать совместимость частотных характеристик антенны и репитера, а также доступные по месту установки стандарты сотовой связи.

Для монтажа уличных антенн используются кронштейны и метизы, обеспечивающие надежную фиксацию антенн на крышах зданий, стенах и мачтах. При помощи кронштейнов обеспечивается правильное позиционирование антенны в пространстве относительно базовой станции сотовой связи.

Конструктивное исполнение и диаграмма направленности

По диаграмме направленности антенны можно разделить на круговые и направленные. Круговые обеспечивают равномерную приемопередачу сигнала на 360°. Такие антенны чаще используются на нестационарных объектах (на транспорте, вендорных аппаратах), и это связано с тем, что объект может менять свое местоположение относительно базовых станций оператора.

Направленные антенны имеют индивидуальную для каждой модели диаграмму направленности. Такие антенны помогают более точно «сфокусироваться» на приеме сигнала со стороны базовой станции. Для стационарных объектов рекомендуются именно направленные антенны.

Конструктивные исполнения уличных антенн разнообразны. При достаточной мощности сигнала (в черте города) могут использоваться простейшие штыревые антенны с круговой диаграммой направленности. Более эффективны антенны типа «волновой канал» («елочка»), используемые для приема одного диапазона. Волновые каналы могут поставляться как в открытом исполнении (когда пользователь видит металлическую антенну), так и в закрытом — в кожухе, предохраняющем антенну от погодных явлений и птиц.

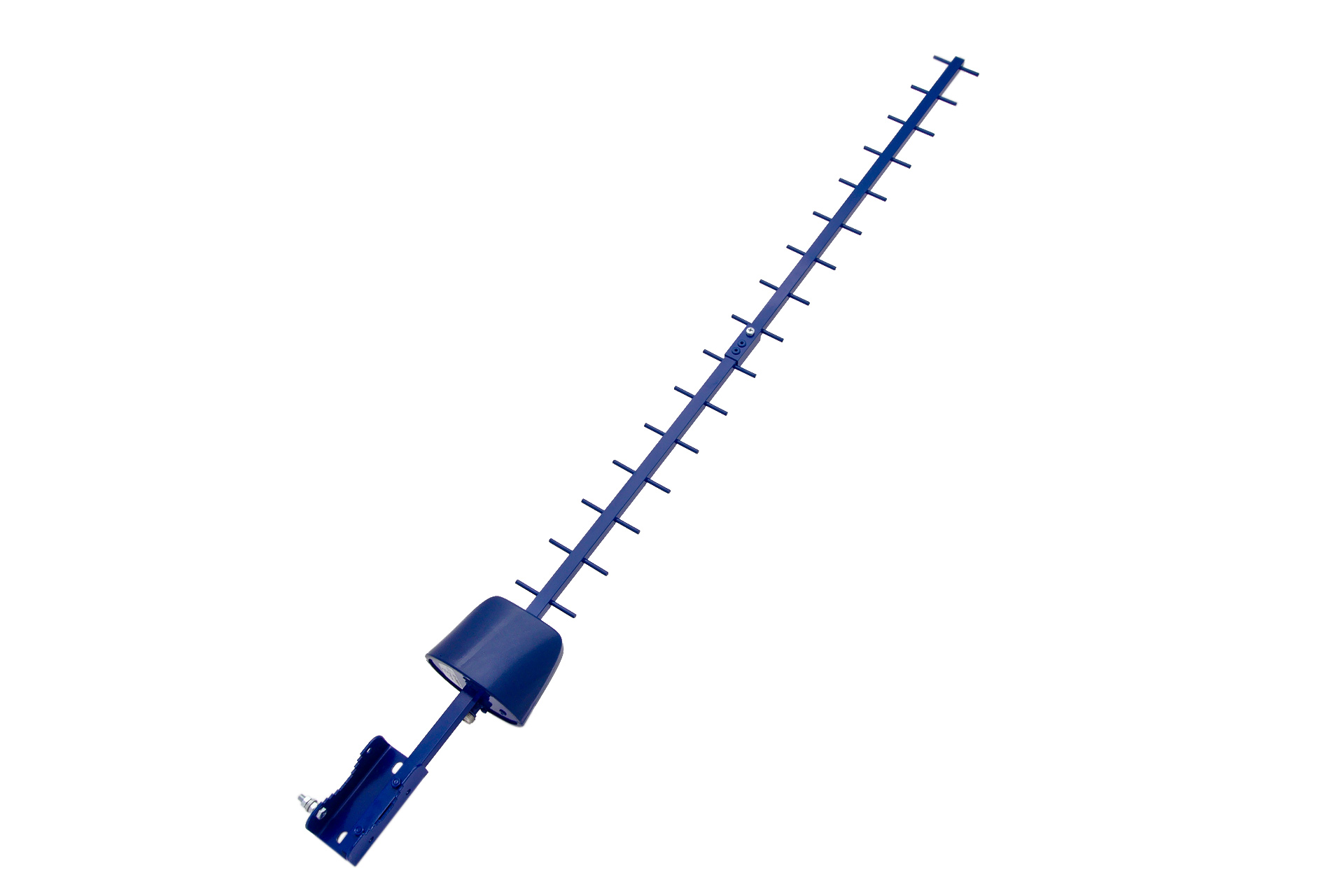

Классический «волновой канал» BS-2000-17

Панельные антенны представляют собой скрытую под кожухом синфазную решетку, позволяющую обеспечить высокое качество приемопередачи сигнала. В зависимости от модели могут использоваться решетки различных конфигураций с большим или меньшим коэффициентом усиления и рабочим углом.

Мощная панельная антенна OMEGA 3G/4G

Наконец, параболические антенны — наиболее эффективные решения, представляющие собой (упрощенно) спутниковую «тарелку», направляемую на вышку сотового оператора.

Коэффициент усиления антенны

Коэффициент усиления — один из основных показателей производительности антенн, логарифмическая величина, измеряемая в дБи (изотропный децибел). Чем выше коэффициент усиления, тем более слабый сигнал способна «уловить» антенна. Антенны с высоким коэффициентом усиления используются на значительном удалении от базовой станции оператора.

Например, круговая антенна FREGAT с коэффициентом 6 дБи отлично подойдет для использования на транспорте, свободно перемещающемуся по городу. Небольшого коэффициента усиления достаточно для приема сигнала станций оператора. В свою очередь, антенна SOTA-6 с коэффициентом усиления до 15 дБи рекомендуется для установки на даче: она прекрасно принимает сигнал от удаленной базовой станции.

Внутренняя (комнатная) антенна

Внутренняя антенна отвечает за трансляцию усиленного репитером сигнала до конечных устройств-абонентов (мобильных телефонов, смартфонов, модемов). Устанавливаются такие антенны в помещениях. Как и внешние, комнатные антенны могут быть направленными или круговыми. Круговые рационально монтировать в центре помещения для равномерной трансляции сигнала. Направленные панельные антенны устанавливаются на стене помещения и транслируют сигнал согласно заявленной производителем диаграмме направленности.

Комнатная панельная антенна Vita-5 Потолочная антенна BS-700/2700-4

Конструктивное исполнение внутренних антенн в целом аналогично исполнению внешних, однако первые не оснащаются защитой от погодных условий и не предназначены для размещения на улице.

Кабельные сборки

Соединение репитера с внешней и внутренней антеннами осуществляется с помощью кабельных сборок. При выборе сборок необходимо выбрать длину, обеспечивающую достаточный разнос антенн друг от друга.

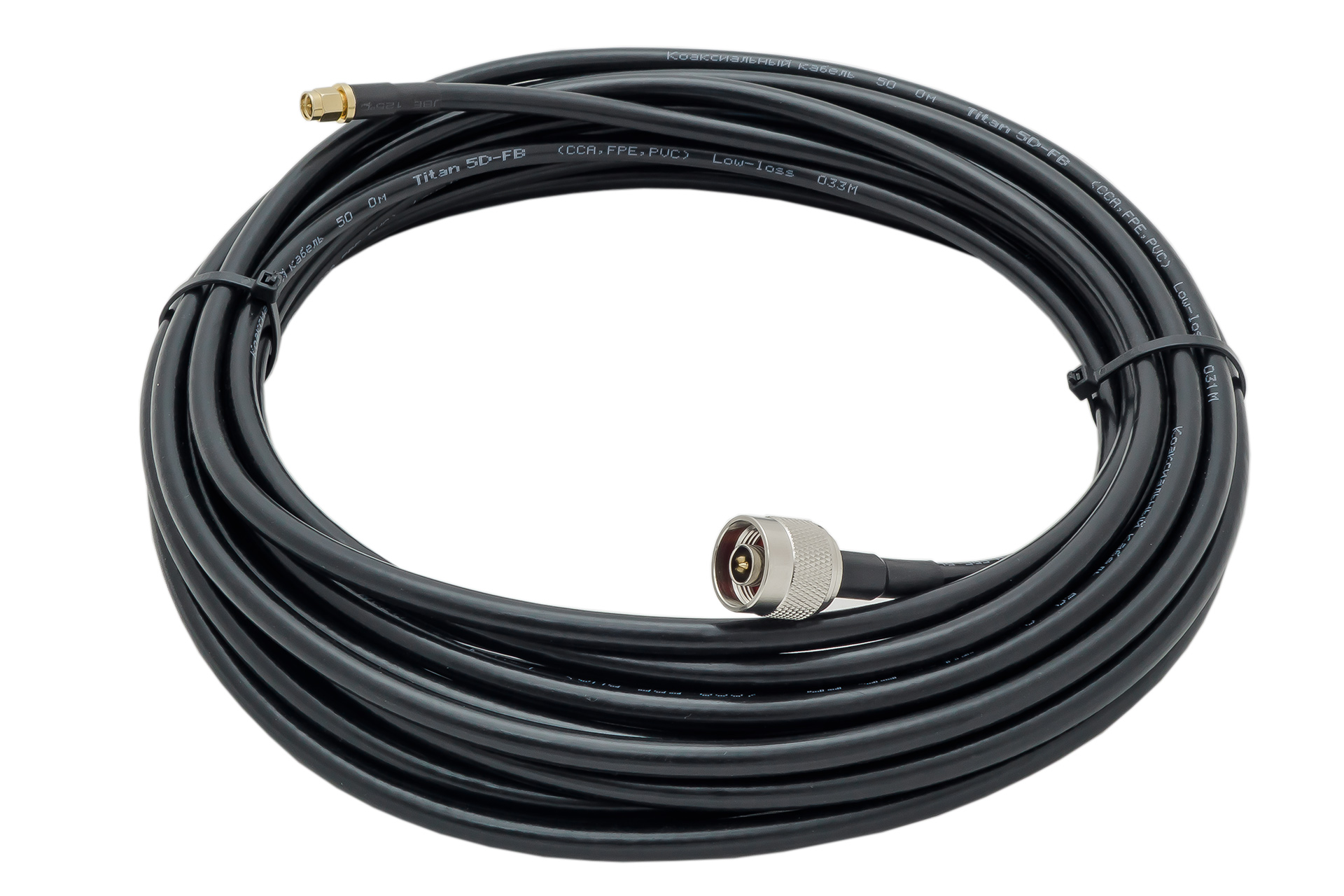

Кабельная сборка 5D-FB с разъемами N-male и SMA-male

На качество транспортировки сигнала влияет качество используемого кабеля и разъемов. Рекомендуется выбирать сборки на основе кабеля диаметром от 7 мм, например, 5D-FB или 8D-FB. В качестве бюджетной замены можно использовать кабель RG-58. Оптимальная длина кабельной сборки — 10–20 м в зависимости от мощности репитера.

Итоги

При покупке усилителя сотовой связи рекомендуем остановить ваш выбор на готовом комплекте. Комплект подбирается исходя из того, сигнал каких стандартов вам нужно усилить. Это может быть GSM, DCS, 3G, 4G или их сочетание.

Второй основной параметр — это коэффициент усиления репитера.

Для 100 м 2 — 65 дБ, для 200 м 2 — 70 дБ, для 300 м 2 — 75 дБ, для 400 м 2 — 80 дБ.

Советы по выбору усилителя сигнала сотовой связи 2G/3G/4G/5G

Статья о вариантах усиления сигнала сотовой связи на различных объектах: дача, офис, склад. так же краткий обзор популярных предложений на рынке.

Существует два основных варианта усиления сотовой связи:

1. С помощью антенны, модема и роутера.
2. С помощью активного усилителя (репитера).

Первый вариант для усиления интернета 3G/4G/5G, не усиливает голосовую связь в обычном для нас формате (но можно пользоваться звонками через мессенджеры: WhatsApp, Viber, Skype, Telegram).

Второй вариант универсальный – усиливает интернет и голосовую связь, но имеет ряд ограничений (о ограничениях ниже).

Усиление 3G/4G-интернета с помощью антенны, модема и Wi-Fi-роутера

Система состоит из двух узлов: антенна на улице и модем + Wi-Fi-роутер внутри помещения.

Внешняя антенна для 3G/4G модема/роутера

4G-модем, подключенный переходниками к уличной антенне и вставленный в Wi-Fi-роутер

Как это работает? Антенна направлена в сторону предполагаемой базовой станции сотового оператора. Дальше сигнал попадает на 4G-модем с роутером, который раздает интернет путем распространения Wi-Fi сигнала. Вариант популярен среди частных мастеров по установке дачного интернета. Дешево и работает!

Wi-Fi-роутер со встроенным 3G/4G-модемом

Если брать модем и роутер отдельно, то кабель, идущий от уличной антенны, попадает на модем через переходники с тонким кабелем и очень маленькие СВЧ-разъемы TS-9 или CRC-9. Во-первых, это достаточно ощутимые потери уровня и качества сигнала, во-вторых, механически не надежно. Например, протирая пыль, вы легко можете повредить разъем на модеме, и, как следствие, придется покупать новое устройство.

Решается это просто – достаточно изначально купить роутер с уже встроенным 4G-модемом. Например, на нашем рынке продается несколько моделей роутеров компании Huawei. Без рекламы: работают отлично и разъем у них надежней – SMA.

Huawei-роутер со встроенным 4G-модемом

Почему частные мастера предлагают модем и роутер по отдельности? Ответ простой: ценовая маржа больше.

Что такое MIMO-антенна и для чего она нужна

MIMO-антенна для интернета 3G/4G

MIMO-антенна – устройство, имеющее два параллельных коаксиальных кабеля, идущих до модема/роутера. Из практики это означает, что прирост скорости интернета на прием будет от 0 до 20%, а на отдачу – 50-100%. Нужно тем, кто пользуется видеосвязью или удаленным видеонаблюдением, т.е. активно использует исходящий канал интернета. В других случаях практической пользы нет.

Параболическая антенна и антенны с высоким коэффициентом усиления

Параболическая антенна имеет высокий коэффициент усиления – обычно от 25 дБ и более. Многие потребители при выборе антенны смотрят именно на этот параметр. Однако это ошибочно, объясню почему…

Параболическая 4G-антенна с высоким КУ

Во-первых, антенна с таким высоким КУ имеет крайне узкую диаграмму направленности, и отклонение направления на 1-2 градуса уже уменьшает КУ до значений 0-3 дБ! То есть о самостоятельной установке на крыше и тем более на мачте речь уже не идет.

Диаграмма антенны с КУ=16 дБ:

Диаграмма направленности панельной антенны с КУ=16 дБ

Видно, что при отклонении в 5-10 градусов КУ сильно не меняется, а при отклонении, например, в 25 градусов КУ антенны равен почти 2 дБ.

Диаграмма антенны с КУ=27 дБ:

Диаграмма направленности параболической антенны

Видно, что при отклонении в 2-3 градуса КУ равен практически нулю.

Во-вторых, антенны с узкой диаграммой направленности (т.е. с высоким КУ) плохо ловят отраженный и рассеянный сигнал, что ощутимо уменьшает такой параметр, как качество сигнала (отношение сигнал/шум). Например, лес достаточно сильно рассеивает сигнал.

Распространение сотового сигнала в пространстве

В роутерах и модемах качество сигнала обозначается как RSRQ и SINR. А интернет в первую очередь зависит именно от качества сигнала, а не от его мощности (RSRP или RSSI).

Уровень приема	RSRP (дБи)	RSRQ (дБ)	SINR
Отличный	>=-80	>=-10	>=20
Хороший	От -80 до -90	От -10 до -15	От 13 до 20
Средний	От -90 до -100	От -15 до -20	От 0 до 13
Слабый	<=-100	<-20	<=0

На практике рассеянный и отраженный сигнал лучше ловить антенной с более широкой диаграммой направленности с коэффициентом 5-12 дБ.

Параболическая антенна прекрасно работает в прямой видимости базовой станции, если бы была эта прямая видимость, проблем со связью и интернетом не было бы. Вот такой замкнутый круг получается.

Наш рынок так устроен, что чем выше КУ антенны, тем дороже ее продают. Будьте бдительны! Кстати, еще один популярный «развод на бабки» – это когда между антенной и модемом/роутером предлагают вставить активный усилитель (он же репитер) для усиления сигнала! Это устройство увеличивает мощность сигнала, но ухудшает его качество, от которого и зависит скорость интернета! Ухудшает качество из-за неидеальности разъемов, СВЧ-фильтров, теплового шума транзисторов и прочих несовершенств элементов усилителя. Стоимость таких репитеров соответствует стоимости нескольких хороших антенн.

Частотные диапазоны

Одна из самых важных характеристик антенны – это частотный диапазон (ЧД). У сотовых операторов есть 5 основных частотных диапазонов – 800, 900, 1800, 2100 и 2600 МГц. И во всех этих диапазонах есть интернет.

Распределение стандартов сотовой связи в частотных диапазонах

Из большой практики рекомендую брать антенну на 3 или даже на все 5 ЧД. Да, чем шире ЧД, тем меньше КУ, но про это мы уже говорили. Пример амплитудно-частотной характеристики (АЧХ) антенн с различной шириной ЧД:

АЧХ антенн с различным количеством диапазонов

Видно, что чем меньше ЧД поддерживает антенна, тем выше у нее КУ.

Еще один довод в пользу использования мультидиапазонных антенн – это агрегация частот у модема/роутера. Агрегация частот – это суммирование сигнала и, как следствие, скоростей передачи интернета с разных ЧД. Например, 800+1800 МГц или 1800+2600 МГц. Агрегация увеличивает скорость интернета и немного занижает пинг, что очень хорошо для игр. Чтобы происходила агрегация частот, в модеме/роутере должен стоять LTE-модуль не ниже 6-й категории. Обозначается как LTE cat.6.

Антенны со встроенным модемом/роутером

На рынке является популярным предложение, когда внутри уличной антенны уже спрятан модем/роутер. От антенны идет один тонкий кабель – витая пара, практически не ограниченная по длине в масштабах загородного дома.

Антенна со встроенным роутером Zyxel и 4G-модемом Huawei

Однако есть одно но: эти модемы и роутеры не предназначены для уличной работы. По паспортным данным они работают от 0 до +40 градусов. Зимой при постоянной работе они еще себя обогреют, но летом в замкнутом пространстве на солнце температура может достигать 80 градусов. Обычно такие устройства работают сезон, от силы – два.

Есть альтернативные решения – так называемые уличные внешние роутеры. Это серийные заводские изделия, которые изначально сделаны для работы в суровых климатических условиях. Примеры таких решений – ZyXEL LTE 6101 и RF-Link R850.

Варианты по решениям для интернета через модем/роутер

По сути, у нас есть три варианта:

1. Домашний роутер Huawei с мультидиапазонной антенной (MIMO-технология – по желанию). Роутер Huawei можно любой, однако не стоит брать портативные роутеры на аккумуляторе. Удобство такого варианта в том, что сим-карта находится внутри помещения. С другой стороны, ее не так часто надо менять.
2. Уличное заводское решение типа ZyXEL LTE 6101 и RF-Link R850. Самый удобный вариант для установки – один гибкий кабель даже с использованием технологии MIMO.
3. В случае, когда вы находитесь в глуши и на улице вокруг дома радиусом 100 метров нет даже намека на интернет – надо ставить мачту метров 6 на крышу или фасад, делать замер частотного диапазона и крепить однодиапазонную антенну.

Во всех случаях высота установки антенны – очень важный фактор, который может сильно повлиять на скорость беспроводного интернета. На практике бывали случаи, что на крыше скорость 10 Мбит/сек, а после поднятия антенны еще на пару метров скорость интернета увеличивалась в полтора-два раза! Так что делайте выводы… Кстати, к вопросу о добросовестности большинства установщиков: частенько «впаривают» антенны с большим КУ и монтируют их на уровне окна, лишь бы не лезть на крышу или ставить мачту.

Активный усилитель сотовой связи – репитер

Принципиальное преимущество репитера перед роутером: он усиливает голосовую связь и интернет – так сказать, устройство 2 в 1.

Схема установки простая:

1. Антенна на крыше, которая направлена в сторону базовой станции сотового оператора или операторов.
2. Репитер (он же усилитель) внутри помещения, который усиливает сам сигнал. Это единственный элемент, которому нужна розетка 220 В.
3. Внутренняя (абонентская) антенна, которая раздает сотовый сигнал на телефон и другие абонентские устройства.
4. Все элементы соединяются коаксиальным (одножильным) кабелем с волновым сопротивлением 50 Ом.

Схема подключения репитера GSM/3G/4G-связи

Фотографии из жизни:

Внешняя антенна, установленная на мачте

Репитер сотовой связи

Внутренняя абонентская антенна

Как выбрать репитер

Основные параметры репитеров:

1. Коэффициент усиления (КУ).
2. Частотный диапазон и их количество (ЧД).

Вообще, тема достаточно объемная, чтобы можно было раскрыть в одной статье, но для масштабов небольшого дачного домика или строительной бытовки постараюсь адаптировать на пальцах.

КУ обычно выбирают 70-75 дБ. Чем слабее сигнал на улице, тем выше КУ должен быть. Если даже на улице перед домом сигнал недостаточный для нормального разговора, то точно КУ=75 дБ. Плюс понадобится ставить на мачту высотой 4-6 метров внешнюю антенну. Кстати, цена репитера пропорциональна КУ.

ЧД выбирается индивидуально в каждом случае. С помощью телефона на Android следует сделать замеры сигнала. Для этого надо скачать программу «Сотовые вышки, локатор» и запустить на улице перед домом. Сделать один замер в каждом стандарте связи, т.е. в GSM, 3G и 4G. Как это сделать, показано тут:

Если телефон при замерах показывает всегда 1 ЧД, то репитер можно брать однодиапазонный. А если 2, то, соответственно, двухдиапазонный. Опять же цена сильно зависит от количества ЧД в репитере.

Есть еще момент при выборе репитера – ценовой сегмент. Есть уровень Aliexpress, а есть «немного» подороже. Как отличить? Это цена и еще один косвенный показатель – размер корпуса!

На фото ниже абсолютно два одинаковых по техническим характеристикам (согласно паспортным данным) репитера:

Чем они отличаются? Тот, который поменьше (и подешевле), излучает больше радиошумов в сторону базовой станции сотового оператора, а черный репитер – меньше шумов. Подробно по ссылке. Радиошумы мешают работе базовых станций сотовых операторов и могут повлечь за собой штраф и предписание о демонтаже такого усилителя сотовой связи. Смысл такой: более шумящий репитер можно использовать на даче вдали от базовых станций, находящихся за пару километров и более, тем более лес и рельеф местности могут сильно приглушать эти шумы. Репитер «уровнем повыше» надо ставить, когда базовые станции близко, например, прямо в поселке. Выглядят БС так:

Базовые станции сотовых операторов

В некоторых случаях они могут быть более компактными, например:

Базовая станция сотового оператора на столбе

Поэтому, если вы обнаружили у себя рядом БС оператора, то лучше вызвать специалиста для правильного подбора усилителя.

Как выбрать усилитель сотовой связи и интернета ⁠ ⁠

Чтобы разобраться в этом вопросе, нужно понимать основные принципы и условия работы данного устройства. Усилитель сотовой связи или по-другому репитер, повторитель сигнала, решает поставленную перед ним задачу в связке с другими компонентами — приёмопередающими антеннами — внешней и внутренней, а также высокочастотным кабелем, объединяющем все устройства в единую систему усиления сигнала.

В зависимости от сложности поставленной задачи, в такую систему могут дополнительно входить и другие высокочастотные компоненты, такие как сплиттеры, ответвители сигнала, бустеры, антенные усилители и прочие. Как правило, необходимость в дополнительном оборудовании возникает при конструировании сложных систем усиления сигнала на крупных торговых и промышленных объектах.

В большинстве же случаев, для решения бытовых задач усиления сотового сигнала, достаточно готового комплекта, состоящего из репитера, двух антенн и кабеля. Тонкость в том, чтобы правильно подобрать комплект, подходящий по параметрам. Эти параметры мы и будем рассматривать в данной статье, но начнём с принципа работы.

Принцип работы усилителя сотовой связи

Принцип работы комплекта усиления сотовой связи заключается в передаче радиосигнала из зоны уверенного приёма в места, где сигнала нет совсем либо он очень слабый. Например, на улице уровень сигнала средний или высокий, а в помещении он пропадает либо снижается, и связь начинает прерываться. Схематично процесс усиления выглядит следующим образом:

Слабый сигнал от базовой станции оператора улавливается внешней антенной, расположенной на улице. От внешней антенны сигнал по высокочастотному коаксиальному кабелю передаётся на репитер. Репитер усиливает сигнал и отправляет его дальше по кабелю на комнатную антенну. Комнатная антенна обменивается информацией с мобильными устройствами и отправляет сигнал в обратном направлении.

Что входит в комплект?

В комплект входит сам репитер, уличная и комнатная антенны, кабельная сборка (провода, соединяющие репитер с внешней и внутренней антеннами), блок питания репитера, крепёж и подробная инструкция по установке и эксплуатации комплекта. Дополнительно можно приобрести кронштейны и мачты для крепления уличной антенны к стене здания, а также грозозащиту, предотвращающую повреждение оборудования от электростатического напряжения, возникающего при грозе.

Теперь, когда мы понимаем что из себя представляет готовый комплект усиления сотовой связи, давайте определимся, где и для чего мы будем усиливать сигнал. Это важно. Ведь для того, чтобы максимально эффективно решить поставленную задачу по улучшению плохой связи, нужно учесть существующие условия и тот результат, который Вы ожидаете от усилителя.

Усиление сотового сигнала на даче

Как правило, в сельской местности вышки сотовых операторов расположены далеко друг от друга. Их ставят в первую очередь вблизи к более-менее крупным населённым пунктам. Если Ваш дом расположен на значительном удалении от вышек базовых станций, то, в данном случае, предпочтительнее выбрать комплект с репитером, работающим на низких частотах, например 800 и 900 МГц. Эти частоты распространяются на большие расстояние, а значит существует возможность стабильного приёма и передачи сигнала от базовой станции до улавливающей антенны и обратно. Частота 900 МГц до сих пор самая распространённая в области сотовой связи. На ней работают почти все сотовые операторы. Исключением является Теле2, данный оператор не использует этот диапазон на территории РФ.

Частота 800 МГц поддерживается основными сотовыми операторами и позволяет передавать сигнал высокоскоростного мобильного интернета в стандарте LTE-800 (4G) на расстояние до 13 километров.

В частотном диапазоне 900 МГц работает два стандарта связи — GSM-900 (2G) и UMTS-900 (3G). Это означает, что используя усилитель сотовой связи с рабочей частотой 900 МГц, Вы можете улучшить не только голосовую связь, но и мобильный интернет в стандарте 3G. Однако, надо иметь ввиду, что не все сотовые операторы поддерживают передачу интернета на этой частоте.

Если Ваш дом находится не очень далеко от населённого пункта, есть возможность «поймать» более высокую частоту, например, 1800 Мгц или 2100 МГц. Тогда становятся доступны полноценный скоростной интернет и голосовая связь в стандарте 3G (UMTS-2100), а также высокоскоростной интернет в стандарте LTE-1800 (4G) и голосовая связь в стандарте GSM-1800 (2G) с более широкой полосой пропускания.

В стандартах 3G и 4G работает современная голосовая связь на смартфонах. Они автоматически выбирают более высокую частоту даже в том случае, когда её сигнал очень слабый. Отсюда известная многим проблема пропадания собеседника и прерывания связи. Устройство «цепляется» за слабый сигнал высокой частоты, а при полной его потере переключается на более низкую, но устойчивую.

Кнопочные телефоны старого образца работают в стандарте 2G в частотных диапазонах GSM-900 и GSM-1800 и также предпочитают верхнюю частоту при её наличии.

Усиление сотового сигнала в квартире

А если нужно усилить сигнал в квартире? Да, даже в крупном городе, где находятся сотни базовых станций, можно остаться без связи. Такая проблема актуальна для жителей плотной городской застройки, владельцев квартир на верхних этажах, в новостройках, в домах с толстыми стенами, во дворах «колодцах» и т. д.

Тут поможет комплект усиления связи для квартиры. Особенность городского комплекта в компактной уличной антенне и более высоких рабочих частотах, хотя многие комплекты для дачи можно тоже с успехом применять в городе. Но, так как в крупном городе присутствуют стандарты связи GSM, 3G и 4G на верхних частотах, разумно выбирать усилитель, поддерживающий эти стандарты. Это GSM-1800, UMTS-2100 (3G) и LTE-2600 (4G).

Выше мы описали два самых частых случая, когда нужно усилить сигнал. Но нет такого репитера, который идеален для дачи, но совершенно бесполезен в городе. Большинство комплектов универсальны. С их помощью можно усилить сигнал в загородном доме, на даче, в офисе, гараже или квартире. Просто есть комплекты с параметрами, больше подходящими для сельской местности, где расстояние до вышек базовых станций больше, а есть те, которые актуальнее использовать в черте города. Чтобы выбрать комплект, наиболее отвечающий Вашим условиям, нужно определить, в каком стандарте и на какой частоте передаётся сигнал сотовой связи в районе Вашего дома.

Определение частотного диапазона

Рассмотрим, как можно самостоятельно определить частотный диапазон и другие параметры. Для этого можно воспользоваться бесплатными приложениями для смартфонов, такими как Network Cell Info Lite или Сотовые Вышки, Локатор. Замеры нужно будет провести в разных режимах подключения — 4G, 3G, 2G. Для этого в настройках смартфона необходимо последовательно переключать тип сети и сверяться с показаниями из приложения.

Рассмотрим пример для Андроид с использованием приложения Сотовые Вышки, Локатор:

— Зайти в Настройки телефона и выбрать пункт Сеть и Интернет

— Затем выбрать пункт Мобильная сеть

— Перейти в Расширенные настройки

— Выбрать пункт Предпочтительный тип сети

Это можно сделать и из настроек самого приложения: нажать на меню (три вертикальные точки в правом верхнем углу экрана), выбрать пункт Настройки сети =>> Расширенные настройки =>> Предпочтительный тип сети

Также в выпадающем меню можно переключиться на другую сим-карту, выбрав «Переключиться на СИМ2»

Поочерёдно выбирая режимы связи, проверяем, какой тип соединения показывает приложение.

В верхнем левом углу экрана (обведено жёлтой рамочкой) отображается обозначение частотного диапазона. Чуть ниже можно увидеть уровень сигнала в дБ. Чем больше число, тем слабее сигнал! Хорошим считается сигнал до -100 дБ. Наша задача состоит в том, чтобы от каждого стандарта выбрать приоритетный частотный диапазон, который проходит внутрь помещения, и усилить именно его. Не стоит торопиться с определением типа соединения, лучше подождать минуту-другую пока устройство выберет приоритетную частоту. Например, G900 может смениться на G1800. Значит частота 1800 МГц присутствует в помещении, и даже если её сигнал слабее, чем у 900 МГц, телефон предпочтёт работать на более высокой частоте.

Приложение Network Cell Info Lite удобно тем, что наглядно показывает уровень входящего сигнала. В стартовом разделе «Датчики» показана шкала, наподобие спидометра. Она позволяет оценить качество связи в определённом стандарте. Если стрелка в зелёной зоне, значит сигнал хороший, усиливать его не требуется.

Нетворк Селл не показывает частотный диапазон в мегагерцах, но его можно узнать из показателя Band. Внизу страницы приведена таблица соответствия значений Band и частотного диапазона в МГц. Например, Band 1 — это 2100 МГц в стандарте UMTS (3G).

Плюсом этих приложений является и то, что они показывают расположение вышек базовых станций. Это понадобится при установке внешней антенны. Её нужно будет сориентировать в направлении базовой станции. При этом если между точкой, где располагается антенна, и базовой станцией есть препятствия, такие как высокие деревья, строения, то лучше направить антенну в свободное от препятствий пространство.

Итак, определив частотные диапазоны, на которых передаётся сигнал в районе Вашего дома, можно переходить к выбору комплекта, но мы немного остановимся на таком параметре, как мощность усиления сигнала.

Максимальное усиление комплекта

Вы можете обратить внимание на то, что коэффициент усиления в дБ у разных репитеров отличается не сильно (60-65-70 дБ), при этом площадь действия может отличаться в разы. На самом деле зависимость здесь не линейная, а логарифмическая. Каждые +3-5 дБ удваивают мощность. Поэтому, комплект с максимальным усилением 83 дБ может покрыть площадь вдвое бóльшую, чем комплект с усилением 78 дБ. В характеристиках каждого репитера и готового комплекта указана максимальная площадь действия в помещениях. Но не только величина помещения влияет на выбор мощности усилителя. Очень слабый входящий сигнал может служить причиной выбора более мощного усилителя, способного покрыть площадь бóльшую, чем необходимо.

Установка комплекта

Рекомендуем начать с установки уличной антенны. Вы уже определили направление до ближайшей базовой станции с помощью мобильного приложения. Теперь нужно выбрать место для крепления антенны к стене. Если мы говорим про загородный дом, то желательно закрепить антенну повыше. Так на пути распространения сигнала окажется меньше помех. В случае, когда вокруг дома есть высокая растительность, можно установить внешнюю антенну на специальную мачту. При установке комплекта усиления связи в квартире или офисе внешнюю антенну, как правило, крепят на стене рядом с окном или на раме самого окна.

Затем нужно завести кабель от внешней антенны внутрь помещения. Это можно сделать пробурив отверстие в стене либо в межэтажном перекрытии в случае, если антенна установлена на крыше.

Выбираем место для крепления репитера. Его можно закрепить на стене или мебели с помощью крепежа, входящего в комплект. Нужно чтобы поблизости была розетка 220 вольт для подключения репитера к сети.

Потом подсоединяем комнатную антенну, и крепим её либо на стене, либо на потолке, на сколько хватит кабеля. Длина кабеля внутренней антенны обычно 2 метра. Если по каким-то причинам требуется установить антенну дальше от репитера, можно дополнительно приобрести отдельную кабельную сборку. Схемы встройки будут приведены ниже.

Важный момент при выборе места для установки антенн. Внешняя и внутренняя антенны должны быть расположены друг от друга как можно дальше. Это нужно для того, чтобы не происходило закольцовки сигнала. Это когда сигнал от внутренней антенны улавливается внешней. В результате возникают помехи, и система перестаёт работать эффективно. Если комнатная антенна направленного действия, её не следует направлять в ту сторону, где установлена уличная антенна.

Рейтинг ТОП-14 усилителей сотовой связи и интернета: обзор лучших моделей для дачи и дома

Существует два основных варианта усиления сотовой связи:

1. С помощью антенны, модема и роутера.
2. С помощью активного усилителя (репитера).

Первый вариант для усиления интернета 3G/4G/5G, не усиливает голосовую связь в обычном для нас формате (но можно пользоваться звонками через мессенджеры: WhatsApp, Viber, Skype, Telegram).

Второй вариант универсальный – усиливает интернет и голосовую связь, но имеет ряд ограничений (о ограничениях ниже).

КАК ГАРАНТИРОВАННО УСИЛИТЬ СИГНАЛ СОТОВОЙ СЕТИ 4G

Как это ни удивительно, но практически каждый современный человек сталкивается с подобными проблемами.

Телефон может плохо ловить в квартире из-за плотной городской застройки и ЖБ стен, аналогично и в офисе — из-за энергосберегающих стеклянных фасадов. Ну а на даче и в загородном доме слабый сотовый сигнал или отсутствие быстрого мобильного интернета является чуть ли не повсеместной проблемой.

Казалось бы, мы платим немалые деньги сотовым операторам, и они должны заботиться о своих абонентах. Однако на практике это не так.

Оператор создаёт некую зону покрытия, которую их инженеры рассчитали на компьютерах. При этом исправление теоретической зоны покрытия до реальной является достаточно затратным мероприятием, и, как правило, оператор никак не реагирует на поступающие со всех сторон жалобы.

Соответственно, возникшие проблемы абонентам приходится решать самим и за свой счёт. Однако неспециалисту не совсем понятно, как эти невидимые волны сотовой связи поймать, усилить и заставить работать на себя.

Можно, конечно, просто обратиться к продавцу на радиорынке и по его совету купить какие-нибудь антенны, усилители интернет сигнала и т.д. Затем всё это развесить по дому и надеяться на чудо. Но чудо происходит далеко не у всех.

Дело в том, что такие продавцы предлагают просто наиболее выгодный или часто спрашиваемый товар. Человек не может и не хочет вникать, что на самом деле происходит с сигналом в Вашем конкретном случае. Вопрос возврата незаработавшего оборудования остаётся на совести этого продавца… Поэтому подобный способ решения проблемы слабого сотового сигнала следует отнести к «угадайкам»: повезёт или не повезёт.

Как человек, профессионально занимающийся непосредственно системами усиления сотового сигнала уже более 10 лет, я рекомендую или разобраться самому в тонкостях стандартов связи, или обратиться в специализированную организацию. И в том, и в другом случае успех будет практически гарантирован, если подойти к вопросу ответственно.

Узнайте как работает усилитель сотовой связи

Сотовый усилитель — прибор, применяемый для усиления входящего и исходящего сигнала сотовой связи. Используется для локального усиления связи в местах плохого приема сигнала. Работает только в комплекте с антеннами, подключенными к нему через кабель.

• Внешняя антенна устройства улавливает сигнал базовой сети (вышки вашего оператора).
• Репитер обрабатывает, усиливает и корректирует полученные данные.
• Улучшенный сигнал передается на внутреннюю антенну.
• Внутренняя антенна передает сигнал на мобильный аппарат/смартфон.

При исходящем звонке или передачи данных схема повторяется в обратном порядке.

Схема работы системы усиления сотового сигнала

Для правильной работы устройства необходимо, чтобы между сервисной и донорной антенной не возникло эффекта самовозбуждения. В этом случае произойдет усиление сигнала с двух антенн по кругу. Данное явление похоже по своему принципу на эффект усиления звука при поднесении микрофона к колонкам. Только в случае репитера появятся помехи в сети оператора.

КРАТКО О СТАНДАРТАХ СОТОВОЙ СВЯЗИ

Россия является частью общей глобальной системы сетей сотовых операторов. Все применяемые стандарты также согласованы с Международным союзом электросвязи. Соответственно и история развития наших сотовых сетей идёт в плотной кооперации с иностранными производителями оборудования и программного обеспечения.

Все возможные диапазоны частот, которые могут быть использованы для сотовой связи, пронумерованы и называются Band. Каждый оператор имеет лицензию на использование соответствующей части частотного спектра и создаёт тот уровень мобильного Интернета или голосовой связи, который позволяет имеющееся у него оборудование.

Примерно каждые 10 лет операторы переходят на новое поколение сотового стандарта. При этом старое оборудование часто ещё очень долго продолжает функционировать.

СОТОВАЯ СВЯЗЬ 2G

В статус баре телефонов имеет обозначение «Е» или «2G»

2G работает в 2-х диапазонах частот – 900 МГц (Band и 1800 МГц (Band 3). Эти поколения стандартов сотовой связи смело можно назвать базовыми. Они не теряют своей актуальности с момента ввода в эксплуатацию в начале 90-х годов.

В настоящее время их главным преимуществом является наибольшая зона охвата территорий. Поэтому, несмотря на прошедшие 30 лет, никто из производителей мобильных устройств не собирается отказываться от их поддержки.

Помимо голосовой связи GSM-900 и DCS-1800, к этому поколению обычно относят стандарты мобильного интернета GPRS и EDGE (поколение 2.5G).

СОТОВАЯ СВЯЗЬ 3G

В статус баре телефонов имеет обозначение «3G», «H» или «H+»

3G (UMTS) в настоящее время в России реализуется преимущественно в диапазоне 2100 МГц (Band 1) и реже в 900 МГц (Band 8). Этот стандарт связи поддерживается большинством мобильных устройств, за исключением простых кнопочных телефонов.

К его преимуществам также можно отнести встроенную поддержку и голосовой связи, и высокоскоростного мобильного интернета.

Наибольшую теоретически возможную скорость может обеспечить HSPA+ до 42 Мбит/с: сравните с 474 Кбит/с EDGE! Именно поэтому, несмотря на свою двадцатилетнюю историю, сети 3-го поколения актуальны до сих пор. При наличии достаточных ресурсов на ближайшей базовой станции и качественного приёма сигнала этот стандарт может обеспечить большинство потребностей сотовых абонентов.

СОТОВАЯ СВЯЗЬ 4G

В статус баре телефонов имеет обозначение «4G» или «LTE»

4G (LTE) начал своё шествие по миру около 10 лет назад. За это время было разработано множество всё более продвинутых технологических релизов. Если первые сети 4-го поколения давали возможность подключения к сети Интернет на скорости до 20-80 Мбит/с, то современные мобильные устройства LTE Cat. 4 могут обеспечить соединение до 150 Мбит/с. При этом Advanced LTE (Cat. 6 и выше) в теории позволяет получить скорости до 1 Гбит/с (читайте об этом ниже).

Ввиду того, что стандарт LTE изначально разрабатывался именно как высокоскоростное мобильное Интернет-соединение, то услуги голосовой связи с его помощью ранее не предоставлялись. Однако и эта проблема со временем была решена. Большинство сотовых операторов сейчас активно внедряют технологию VoLTE. По сути это реализация IP-телефонии внутри интернет-канала, созданного через LTE.

Помимо технологического разнообразия стандартов 4G существуют также различные частотные диапазоны, на которых реализуется соединение абонентских устройств: 800 МГц (Band 20, FDD), 900 МГц (Band 8, FDD), 1800 МГц (Band 3, FDD), 2500 МГц (Band 41, TDD), 2600 МГц (Band 7, FDD), 2600 МГц (Band 38, TDD) и другие.

Я не буду здесь подробно углубляться в особенности работы разных технологических реализаций LTE. Однако для абонента я настоятельно рекомендую обращать внимание на технические возможности того или иного мобильного устройства или модема, а также на частотные разновидности соединения, которые могут обеспечить ближайшие базовые станции вашего оператора.

К основным недостаткам сетей 4-го поколения я бы отнёс:

1. Относительно небольшую распространённость.
2. За городом обычно используются низкочастотные версии LTE800 и редко LTE900, которые дают скорость соединения, сопоставимую с 3G.
3. Сравнительно малое количество абонентских устройств, поддерживающих 4G и VoLTE в особенности.

СОТОВАЯ СВЯЗЬ 4G+

В статус баре телефонов имеет обозначение «4G+» или «LTE+»

4G+ (Advanced LTE) – это усовершенствованный стандарт LTE. По факту он и является сотовой связью 4-го поколения. Предыдущие стандарты не сертифицированы по требованиям Международного союза электросвязи.

Ключевыми особенностями 4G+ является использование агрегации двух и более частотных диапазонов для создания соединения. Например, оператор может одновременно использовать 1800+2600 МГц или 1800+2600+800 МГц. Также сюда стоит отнести добавление технологии MIMO 4х4 (антенна состоит из четырех сегментов с разной поляризацией) и ещё одной продвинутой технологии сжатия потока 256 QAM, что в совокупности и позволяет разогнать Интернет до 1 Гбит/с.

В теории всё выглядит красиво, однако на практике прирост скорости не настолько огромен и далеко не везде доступен в принципе. Выделю следующие причины:

• Зона доступности высокочастотных (2600 МГц) базовых станций ограничена крупными городами. Кроме того, присутствуют существенные проблемы с проникновением этого сигнала внутрь зданий.
• Радиомодули модемов и телефонов, поддерживающие cat.6, встречаются у абонентов нечасто, а ещё более совершенные интегрированы в единичные и очень дорогие модели.
• MIMO антенны имеют достаточно большие габариты и цену. Их использование далеко не всегда оправдано. Дешевые небольшие MIMO антенны – это, как правило, обман. Обычно это простая однополяризационная с припаянными к ней двумя разъёмами.

СОТОВАЯ СВЯЗЬ 5G

В статус баре телефонов значок «5G» еще пока никто не видел

О возможности массового внедрения 5G мечтают наши госструктуры, сотовые операторы и самые прогрессивные абоненты. Его наличие значительно расширяет возможности создания Интернета вещей, использования систем дополненной реальности для дистанционной работы, обучения, телемедицины и много другого. Но, как это часто бывает с внедрением новых стандартов сотовой связи, возникает большая проблема с выбором частот для его реализации.

Все существующие частоты заняты различными телекоммуникационными системами. Высвободить их для 5G является крайне непростой и затратной задачей.

Сейчас считается, что оптимальными частотами являются 3,4—3,8 ГГц. Однако они используются Министерством обороны РФ в ракетных войсках стратегического назначения.

Если создавать сеть 5G на более высоких частотах (рассматриваются 4,8-4,99 ГГц и 27,1-27,5 ГГц), то зона действия каждой базовой станции будет ограничена радиусом от нескольких сотен метров до 1-2 км. При этом стоимость создания подобной сотовой сети в масштабе нашей необъятной страны будет просто фантастической. Использование более низких частот (например, 694-790 МГц) не позволит реализовать весь потенциал сотовой связи пятого поколения.

Таким образом, несмотря на активную поддержку 5G Минкомсвязи и такими грандами как Apple, Huawei, Samsung, LG, Motorola, использование его в ближайшие годы в России вряд ли стоит ожидать.

Основные характеристики выбора антенны

Технология MIMO: увеличение скорости скачивания — до 30%, отдачи — до 100%

MIMO-технология — это задействование в передаче данных двух и более приёмников и передатчиков как на базовой станции, так и на абонентском устройстве. Если роутер у вас стоит в помещении, то для использования технологии MIMO необходимо до антенны проложить 2 кабеля.

На практике мы можем получить прирост скорости интернета на скачивание до 30%, но это происходит не всегда, т.к. предел скорости, скорее всего, ограничивается пропускной способностью самой базовой станцией сотового оператора. Но самое главное — это прирост скорости 50-100% на отдачу, который происходит в большинстве случаев.

Поддержка технологии MIMO наиболее актуальна, если вы загружаете в интернет большие потоки данных, например, для удаленного видеонаблюдения и видеоконференций. Если вам нужен интернет, чтобы почитать новости, отправить письмо, посидеть в ВК, то тратиться на MIMO-решение, возможно, и нет смысла.

Выбор диапазона частот антенны

У сотовых операторов на данный момент используется 5 частотных диапазонов – 800, 900, 1800, 2100, 2600 МГц. Еще несколько лет назад, если имели в виду 3G антенну, то подразумевался диапазон 2100 МГц, а если 4G антенну — 2600 МГц. Сейчас ситуация гораздо усложнилась: в одном диапазоне может находиться два стандарта связи, а стандарт 4G на данный момент уже может находиться во всех пяти частотных диапазонах!

Таблица соответствия диапазонов частот и стандартов связи

По нашему большому практическому опыту в 97% случаев достаточно выбрать мультидиапазонную антенну на 3, а лучше на все 5 диапазонов. При этом коэффициент усиления мультидиапазонной антенны будет немного ниже, чем однодиапазонной.

В КАКОМ СТАНДАРТЕ СВЯЗИ РАБОТАЮТ СОВРЕМЕННЫЕ ГАДЖЕТЫ?

Для непосвящённого пользователя частые переключения его смартфона кажутся нелогичными и мешающими нормальной связи. Кажется, что было бы хорошо, будь везде один 4G с быстрым интернетом. Но, к сожалению, не всё так просто. Это связано с несколькими основными особенностями работы сотовых сетей.

1. Операторы не могут одномоментно на всех базовых станциях создать самый быстрый 4G. Это банально очень дорого. Поэтому существует гигантская очередь на модернизацию базовых станций. А пока оператор её не модернизировал, станция будет вещать своим ближайшим абонентам в тех стандартах, которые ей доступны.
2. Как правило, есть прямая зависимость: чем частота связи выше, тем её сигнал распространяется на меньшее расстояние и хуже проникает внутрь зданий. Соответственно, абонентам, которые расположены далеко от базовой станции, приходится довольствоваться низкочастотными версиями сотовой связи, например, GSM-900, UMTS-900, LTE-800. Эти каналы более загружены, поэтому дают меньшую скорость.
3. Позиционирование высокотехнологичных мобильных устройств сегодня основывается на логике, чем поколение связи больше и частота соединения выше, тем лучше. Но это не всегда так.

Например, у Вас в офисе сигнал LTE-2600 может быть очень слабым. При этом телефон будет показывать одно-два деления уровня сигнала и трепать нервы своему обладателю, создавая обрывы соединения и пропущенные звонки. При этом телефон мог бы переключиться на присутствующий рядом хороший сигнал LTE-1800 или UMTS-2100 и спокойно работать на нём, но нет. В этом случае ему пришлось бы нарушить вышеприведённую логику. Выбор текущего стандарта соединения работает полностью в автоматическом режиме.

Таким образом, понять, почему Ваш гаджет сейчас работает в том или ином стандарте связи, и какие ещё есть варианты, не так просто. При этом, если Вас устраивает и качество голосовой связи, и скорость мобильного Интернета, то можете вообще не брать в голову, что и для чего. Однако раз Вы читаете эту статью, то, видимо, перед Вами есть задача улучшить качество связи, и тогда крайне желательно понять, что именно и каким способом можно улучшить.

Ручная или автоматическая регулировка усиления (АРУ)

Работая в штатном режиме, ретранслятор генерирует минимум собственных шумов (не является помехой для базовой станции) и обеспечивает максимальную зону покрытия согласно своим техническим характеристикам.

Если принимаемый сигнал слишком сильный, модуль автоматической регулировки усиления позволяет скорректировать работу оборудования, а слабый сигнал сделать достаточным. АРУ выполняет защитную функцию БС сотовой сети от помех в каналах uplink и downlink, предупреждая осцилляции (самовозбуждение) ретранслятора.

Большинство проблем с сотовыми усилителями вызваны обратной связью, которая возникает между внутренней и внешней антеннами.

При слабой связи самовозбуждение не наступит, но вырастит общий шум всей системы. Связь будет неустойчивой, хотя телефон покажет 4-5 бар.

В канале Uplink высокий уровень шума, он будет мешать работе БС и оператор обратится в Роскомнадзор для поиска источника.

Вот такой должен быть нормальный сигнал на репитере, шум около -80дБ.

Самовозбуждение может возникнуть как на внутренней антенне, так и на внешней. В первом случае на мобильном телефоне будет полная шкала, но связь при этом будет неустойчивой, и разговаривать вы не сможете.

Спектральная картинка на внутренней антенне: классический вариант осцилляции в канале Downlink на частоте 957 МГц, для устранения нужно уменьшить усиление, и развернув внутренние антенны, изменить их поляризацию на горизонтальную.

Спектральная картинка в канале Uplink рядом с внешней антенной: осцилляции на частоте 890 МГц и 921 Мгц

Почему опасно самовозбуждение именно в канале uplink

Когда осцилляция возникает на внешней антенне. Вы даже может об этом и не знать, пока вам не укажет на это служба радиочастотного контроля. В этом случае ваш репитер превращается в мощный излучатель, который своим шумом снижает соотношение сигнал/шум (SNR). При этом базовая станция становится менее чувствительной и хуже слышит своих абонентов.

ТАБЛИЦА РАСШИФРОВКИ ТЕХНИЧЕСКИХ ПАРАМЕТРОВ СОТОВОЙ СЕТИ

ARFCN,
UARFCN,EARFСN
– номер частотного канала. По нему можно определить частотный диапазон сигнала (см. таблицу ниже).

– номер частотного диапазона (см. таблицу ниже).

Частотный диапазон — Band	ARFCN, UARFCN, EARFСN (DL)	Варианты обозначения стандарта	Диапазон частот от БС (DL), МГц	Диапазон частот от абонента (UL), МГц	Значок в статусной строке телефона	Поколение связи
Band 8	0 … 124	GSM-900	935 – 960	890 – 915	E, G, без символа	2G
Band 8	975 … 1023	EGSM-900	925 – 935	880 – 890
Band 3	512 … 885	DCS-1800, GSM-1800	1805 – 1880	1710 – 1785
Band 1	10562 … 10838	WCDMA2100, UMTS2100, LTE	2110 – 2170	1920 – 1980	H, H+, 3G	3G
Band 8	2937 … 3062	UMTS900, WCDMA, LTE	935 – 960	890 – 915
Band 8	3063 … 3088	UMTS900, WCDMA, LTE	925 – 935	880 – 890
Band 20	6150 … 6449	LTE800 FDD	791 – 821	832 – 862	LTE, 4G	4G
Band 3	1200 … 1949	LTE1800 FDD	1805 – 1880	1710 – 1785
Band 7	2750 … 3449	LTE2600 FDD	2620 – 2690	2500 – 2570
Band 38	37750 … 38249	LTE2600 TDD	2570 — 2620	2570 — 2620

eNB, eNodeB

– номер базовой станции в LTE (4G).

– номер базовой станции GSM и DCS (2G).

— номер базовой станции в UMTS (3G).

– указывает отношение полезного сигнала к шуму (качество) для UMTS (3G). Этот показатель имеет отрицательное значение. Чем его значение больше (ближе к нулю) тем сигнал лучше (см. таблицу)

RSSNR
(SINR, CINR)
– соотношение сигнал шум для LTE (4G). Значение отображается в дБм. Определить хорошее качество сигнала или плохое можете по таблице.

Качество	EC / IO для 3G	RSSNR (SINR, CINR) для 4G/LTE
Очень плохой	≤ -20	≤ -9
Плохой	от -15 до -19	от -8 до -2
Средний	от -10 до -14	от -1 до 5
Нормальный	от -5 до -9	от 6 до 12
Хороший	от -1 до -4	от 13 до 19
Отличный	≥ 0	≥ 20

– код сотового оператора. По таблице можно определить, какому оператору принадлежит какой код.

(Cell ID) – Идентификатор соты базовой станции.

– значение мощности принимаемого абонентским устройством сигнала от базовой станции. Измеряется в дБм. Как правило, имеет отрицательное значение, и чем больше (ближе к нулю), тем сигнал мощнее. Подробности можете увидеть в таблице.

– также отвечает за уровень сигнала сотовой сети. Однако отображается целыми единицами. Таблица соответствия RSSI и дБм.

RX—level
(2G) –
Отображает мощность сигнала 2G в относительных единицах. (см. таблицу)
.

Качество	RX-level (2G)	RSRP (2G и 3G), дБм	RSSI (2G и 3G)	RSRP (4G), дБм
Очень плохой	0	≤-110	1	≤-125
Плохой	1-15	От -109 до -95	От 2 до 9	От -124 до -110
Средний	16-30	От -94 до -80	От 10 до 17	От -109 до -95
Нормальный	31-45	От -79 до -65	От 18 до 24	От -94 до -80
Хороший	46-55	От -64 до -55	От 25 до 28	От -79 до -70
Отличный	≥56	-54≥	29	-69≥

Как правильно устанавливать антенну

Теперь обсудим один из самых главных вопросов — как правильно устанавливать антенну.

Основной смысл — чем выше мы поднимем антенну, тем выше будет скорость интернета и дело даже не в уровне сигнала, а в его качестве, что по научному называется отношение сигнала к шуму и во многих программах и телефонах обозначается EcIo. Чем меньше сигнал встречает препятствий от вышки оператора сотовой связи до нашей приёмной антенны в виде соседних строений и леса, тем более качественный сигнал будет и, соответственно, скорость выше.

Обычно привожу такой пример: повесили антенну из окна — получили скорость 5 Мбит/сек, повесили на крышу — 10 Мбит, а повесили на крыше и еще подняли на мачту — 20 Мбит. При этом можно поставить антенну на крышу с коэффициентом усиления 8 дБ и получить скорость выше, чем у соседа с антенной 20 дБ за окном.

Вот так ставят халтурщики:

А так правильно:

И мы получаем вот такой результат:

88 Мбит/сек — скажу честно, это рекорд был Использовался комплект оборудования с коаксиальным кабелем и роутером внутри помещения.

КАК УСИЛИТЬ СОТОВЫЙ СИГНАЛ ДЛЯ ТЕЛЕФОНОВ И МОБИЛЬНОГО ИНТЕРНЕТА

Существует масса самодельных антенн и «усилителей сотового сигнала», которых день ото дня на современном рынке появляется всё больше. Как правило, эти изделия или придуманы специально для хайпа в канале соцсети, или делаются людьми от безысходности.

При этом можно подумать, что если какое-то устройство продаётся в крупном сетевом магазине, и Вы даже нашли отзыв, что оно кому-то помогло, то это верный путь решения проблемы. К сожалению, это вряд ли так.

Очень часто в сетевых магазинах продаются какие-то простые и внешне очень привлекательные устройства. При этом, невероятно, но факт: чем меньше у них каких-либо технических возможностей, тем для обычного сетевого магазина лучше. Ведь не нужно никого по их работе консультировать и подбирать оборудование под конкретную задачу покупателя. Продал недорогой кусок пластика с лампочками, и хорошо. В крайнем случае – вернут поставщику.

Но надо понимать, что покупка радиооборудования – это не то же, что брать картошку на рынке. Без квалифицированного подбора, а иногда и установки оборудования для усиления сотового сигнала, получение приемлемого результата – огромная удача. Вероятность «пролететь» гораздо выше. И хотя иногда угадать всё же удаётся, от потери времени, сил и денег никто не застрахован.

Чтобы такого не произошло, необходимо вникнуть и вовремя сориентироваться в многообразии различных усилителей сотовой связи. Я разделю их на несколько групп по типам наиболее частых задач покупателей:

Разновидности и классификация сотовых усилителей

На территории Российской Федерации распределение радиочастот между операторами связи осуществляется государственной комиссией по радиочастотам (ГКРЧ). Под каждый из существующих стандартов связи сотовым операторам выделяется определенный частотный диапазон. Он, в свою очередь, делится на определенные, более узкие отрезки, которые называются полосами канала. Данный набор полос уникален для каждого стандарта.

Широкополосные, однополосные, мультидиапазонные и селективные репитеры

Широкополосный репитер поддерживает все полосы частотного диапазона (стандарта). Такой тип репитеров является самым востребованным и популярным. Например, GSM-усилитель на 900 МГц будет обрабатывать данные в диапазонах частот 880–915 МГц (передача сигнала) и 925–960 МГц (прием сигнала) не зависимо от оператора.

Широкополосный репитер EverStream

Мультидапазонный репитер Huaptec

Однополосные репитеры способны усиливать только одну конкретную полосу канала и только для какого-либо одного сотового оператора. Так, например, устройство усиливающее сигнал провайдера МТС, абсолютно бесполезно для применения в сети Билайн и Мегафон. Из-за такой ограниченности использования в продаже данные устройства найти достаточно сложно.

Мультидапазонные репитеры работают с несколькими стандартами сотовой связи. Большой популярностью пользуются двухдиапазонные усилители GSM+3G и 3G+4G и трехдиапазонные усилители GSM+3G+4G. Технически — это несколько репитеров, объединенных в одном корпусе.

Селективные репитеры – это более современные и дорогие модели широкополосных устройств с программным управлением. В них есть возможность ручной настройки параметров рабочей полосы канала. Приобретается селективный репитер для работы с определенным оператором. А сигналы других провайдеров, в результате калибровки канала, не воспринимаются (отсекаются).

Аналоговые, цифровые и оптические репитеры

Аналоговые репитеры — пока еще остаются самым распространенным типом усилителей. Обладая самой простой и надежной конструкцией, они обходятся минимумом настроек для эффективной работы всей системы усиления. Управление настройками осуществляется непосредственно на устройстве, через панель управления на корпусе. Удаленное управление на аналоговых репитерах невозможно, что является большим затруднением при работе с большим количеством таких усилителей — любая перенастройка оборудования потребует взаимодействия специалиста с каждым отдельно взятым устройством.

Цифровые репитеры — большинство из них относится к селективному виду усилителей, поддерживая работу выбранной рабочей полосы канала. Это более сложное оборудование, с функцией удаленного управления. С помощью компьютера возможно изменение большого количества параметров усиления или управление группой репитеров, объединенных в единую систему. Цифровые модели более дорогие, зато очень удобны для использования в крупных торговых комплексах, на промышленных складах или производствах.

Оптические репитеры — очень дорогие профессиональные усилители, способные передавать высокочастотные сигналы по оптоволоконному кабелю. Расстояние между внешней и внутренней антеннами при этом может составлять до 20 км. Предназначены они для использования на специальных государственных или военных объектах и производятся на заказ. Работают в составе распределенных антенных систем DAS.

Цифровые оптоволоконые DAS — это гораздо больше, чем просто замена коаксиального кабеля на оптоволоконный. Базовая сеть (MU и EU) занимается обработкой сигналов и преобразованием радиосигналов в оптические и передает их по оптоволоконному кабелю практически без задержек и потерь на удаленные блоки (RU), к которому подключаются сервисные антенны. Каждый удаленный блок действует как источник сигнала для определенных областей.

Бустеры – магистральные усилители, служат для компенсации потерь мощности сигнала в протяженных кабельных трассах. Бустер устанавливается в систему усиления сотового сигнала между репитером и сервисными антеннами. Основное предназначение – усиление сигнала внутри зданий большой площади:

• торговые центры;
• офисные центры;
• подземных автомобильные паркинги.

ПЛОХО РАБОТАЮТ ТЕЛЕФОНЫ И МОБИЛЬНЫЙ ИНТЕРНЕТ (СВЯЗЬ НЕ ВЕЗДЕ ЛОВИТ)

Для решения такой задачи почти безальтернативно необходима установка усилителя сотовой связи и интернета на базе репитера. С его помощью можно при сравнительно небольших затратах сделать оазис хорошей сотовой связи у себя на даче или в доме на зависть соседям.

Если не вдаваться в технические подробности, то выглядит это примерно так: в верхней части дачи / дома устанавливается уличная антенна. Она будет отвечать за взаимодействие системы усиления с сотовыми операторами. Как правило, в сторону чьих базовых станций направишь её, с теми операторами и будет лучше работать система.

Внутри помещения устанавливается одна или несколько комнатных антенн. Они будут принимать сигнал от абонентских устройств и передавать им сигнал от базовых станций.

Сердцем системы усиления является сотовый репитер. Именно от его характеристик и качества работы зависит, как телефоны будут общаться с базовыми станциями. Соответственно, величина его максимальной выходной мощности и коэффициент усиления будут определять размер зоны покрытия сигналом внутри помещений, а набор поддерживаемых частот определяет то, какие стандарты связи будут усиливаться.

Для небольших помещений, как правило, удобно купить готовый комплект — усилитель сотовой связи для дачи. Но важно обратиться к специалистам, которые подберут его для конкретно Вашей задачи.

Другим способом обеспечить связь в зоне плохого приёма является подключение выносной антенны непосредственно к телефону. К сожалению, современные мобильные телефоны не имеют соответствующего разъёма, поэтому придётся приобрести отдельный стационарный сотовый телефон. В него необходимо будет установить отдельную СИМ-карту и платить дополнительную абонентскую плату. С учётом этого, выносная антенна обойдётся дороже, чем установка усилителя с репитером, а пользоваться такой связью будет существенно сложнее.

Перечислю ещё несколько «народных» способов получить сигнал на телефоне в зоне «радиотени»:

• Приклеить дополнительную антенну на заднюю крышку телефона.
• Положить телефон на чердаке и общаться по Bluetooth-гарнитуре.
• Купить старый Sony Ericsson, который лучше «ловит» сигнал.

Обзор самых лучших моделей

Чтобы упростить себе задачу и быстро принять решение о том, какой усилитель лучше приобрести, рекомендуем ознакомиться с рейтингом популярных моделей.

Обзор и рейтин ТОП-14 лучших усилителей сотовой связи для квартиры, дома и дачи.

Комплект усилитель сотовой связи 900, «Триколор ТВ», DS-900-kit

Отечественный продукт, заслуживший немало положительных отзывов и удостоенный самых высоких оценок.

Корпус изготовлен из сверхпрочного пластика. Антенна наружная всенаправленная.

Блок питания идет в комплекте. Кабель в плотной обмотке и очень длинный — 15 метров.

Приемный модуль устанавливается на улице. Сам процесс установки простой и быстрый. Площадь покрытия — до 500 кв.м.

Технические характеристики:

• рабочее напряжение: 100 — 240 В;
• коэффициент усиления: до 65 дБ;
• диапазон частот: 880 — 960 МГц;
• стандарты связи: UMTS-900.

Преимущества

• простой в установке;
• удобный экран;
• покрывает большую площадь;
• автоматическая регулировка усиления;
• лента-липучка в комплекте.

Недостатки

• высокая стоимость;
• один цвет;
• маркий корпус.

УСИЛИТЕЛЬ ИНТЕРНЕТ-СИГНАЛА «CONNECT 2.0»

В условиях самой плохой пропускаемости вы не останетесь без Интернета с усилителем «CONNECT 2.0».

Частотный диапазон в совокупности с коэффициентом усиления позволяет пользователю наслаждаться глобальной сетью без срывов и «зависаний» сигнала.

В основе корпуса, подставки и держателя — особым образом обработанный пластик.

Собрать систему можно за считанные минуты: вставьте модем в держатель и подключите к ПК\ноутбуку USB-кабель.

Выпускается в белом цвете.

Технические характеристики:

• гарантия АСЦ: 12 месяцев;
• диапазон частот: 800 — 6000 МГц,;
• весит 500 г;
• коэффициент усиления: 7-9 дБ.

Преимущества

• качество;
• сборка;
• симпатичный дизайн;
• комфорт в эксплуатации;
• высокая надежность.

Недостатки

• цена;
• притягивает пыль;
• слабоватое усиление скорости.

Комплект репитер GSM 3G усилитель сигнала Telestone 900 2100 МГц с панельной антенной Крокс

Удобная система для передачи данных по разумной цене.

Покрывает площадь в 300 кв.м. Укомплектована панельной антенной Крокс КР-15 (либо идентичной Antex Nitsa-5) с большим коэффициентом усиления 15 dBi.

Увеличенные показатели техники дают усиление сигнала, а также возможность работы с отраженными сигналами, при нахождении объекта в низине, лесополосе и при наличии иных препятствий.

Есть удобный информационный дисплей. КСВ в рабочем диапазоне частот, не более 1.5.

Технические характеристики:

• сопротивление: 50 Ом;
• масса: 1000 кг;
• тип ВЧ-соединения: N -Female;
• ДxШxВ: 300.00×300.00×300.00 мм.

Преимущества

• можно пользоваться голосовой связью;
• максимальная скорость Интернета;
• большая зона покрытия;
• прочный корпус;
• выдерживает высокую влажность.

Недостатки

• тяжелый корпус;
• цена выше среднего;
• мало кому нравится внешний вид.

Усилитель интернет сигнала BAS-2325 «CONNECT STREET DIRECT 3G/4G»

Стабильность, мощность,красота: усилитель сигнала CONNECT STREET DIRECT 3G/4G.

Вместе с абонентским оборудованием поможет вам получить практически идеальный Интернет.

Пара F-разъемов помогает подключить фидерные линии быстро и просто.

Антенна крепится к трубостойке или мачте, работает в режиме Х-поляризации.

Компактный и удобный прибор для любого помещения.

Технические характеристики:

• масса: 1 кг;
• длина кабеля: 5 м;
• тип разъема: F-разъем;
• размеры в сборе: 240x240x60 мм;
• наибольшая подводимая мощность: 40 Вт;
• рабочие частоты: 1700 — 2700 МГц.

Преимущества

• технология Multiple Input Multiple Output;
• большая скорость передачи данных;
• хорошие частоты;
• красивый дизайн.

Недостатки

• корпус быстро пачкается;
• разъемы кабеля слабоваты;
• инструкция отсутствует.

Усилитель сигнала GSM 900 Locus MOBI 900 Turbo , установка своими руками за 15 мин, для всех операторов

Флагманская модель по бюджетной цене с отличным коэффициентом усиления.

Установка своими руками за 15 мин, для всех операторов. Идеально подходит для зон с наихудшими условиями приема.

Поддерживает UMTS900, GSM900, E-GSM.

Специальных навыков и знаний при монтаже не требует.

Гарантийный срок устанавливается на 12 месяцев. Корпус изготовлен из алюминия.

В комплекте есть усилитель (его следует ставить внутри помещения) и антенны. Информация об этапах установки указывается прямо на упаковке.

Технические характеристики:

• масса: 1195 г;
• ширина: 175 мм;
• высота: 72 мм;
• глубина: 375 мм;
• тип ВЧ- соединения: розетка SMA;
• напряжение питания: 5 В.

Преимущества

• подходит для всех сотовых сетей;
• простая установка;
• длинный кабель;
• привлекательный внешний вид;
• высокий коэффициент усиления.

Недостатки

• цена выше среднего;
• ограниченная зона действия;
• тяжелый.

GSM/3G частоты 900/2100 МГЦ

Максимально укомплектованная система для комфортного пользования.

Представляет собой двухдиапазонный усилитель, который можно использовать не только в жилых домах и квартирах, но и в офисах, кафе, а также подвальных помещениях.

В комплекте, помимо ретранслятора, есть адаптер питания, внешняя и внутренняя антенны, а также два кабеля (5 и 10 метров).

Оборудование выдерживает даже сильные морозы: до -50 градусов. Площадь покрытия — до 1000 м.кв.

Технические характеристики:

• масса брутто: 1,2 кг;
• размеры: 20х18х2;
• мощность: + 22.

Преимущества

• обеспечивает стабильный сигнал;
• доступный по цене;
• достаточно длины кабеля;
• хорошая зона покрытия;
• приятные цвета.

Недостатки

• монтируется только на стену;
• некоторым кажется громоздким;
• неказистый внешний вид.

РЭМО Connect-Mini BAS-2010 направленная, многодиапазонная

Просто, но со вкусом.

Основной цвет корпуса — белый, изготовлен из пластика.

Коэффициент усиления — 7-8 дБ. В комплекте также есть хороший трехметровый USB-удлинитель.

Гарантия дается на 1 год. Совместим с устройствами 4G USB и 3G USB. Усилитель прост и в сборке, и в установке.

Установить можно как вертикально, так и горизонтально. Вскрытия модема для установки не требует.

Технические характеристики:

• тип ВЧ- соединения: USB Am;
• вес: 300 г;
• длина кабеля: 3 метра.

Преимущества

• увеличивает скорость примерно на 30%;
• стабильное соединение;
• длинный провод;
• качественный пластик;
• доступная цена.

Недостатки

• маленькие присоски;
• тонкий кабель;
• роутер включается после подключения не сразу.

Hubsan H507D

Компактный и надежный усилитель по доступной цене.

Поможет вам управлять квадрокоптером без особых усилий: как на ближние, так и на дальние расстояния.

У него хороший показатель мощности и прочные точки креплений. Изготовлен из качественных материалов.

Весит так мало, что им без проблем сможет пользоваться даже ребенок. Установка простая, компактный и очень симпатичный внешне. В комплекте есть пара антенн.

Технические характеристики:

• частота управления: 5.8 ГГц;
• производитель: HUBSAN;
• антенны: 5.8 ГГц 14dBi и 2.4 ГГц 3dBi.

Преимущества

• долговечность;
• простота установки;
• эффективность;
• стабильность работы;
• малый вес;
• высокая мощность.

Недостатки

• стирается покрытие;
• хрупкие антенны;
• редко бывает в продаже.

Комплект 8372ANT17W для усиления 3G/4G/LTE интернет сигнала

Минимум сложностей и максимум комфорта с комплектом 8372ANT17W.

Покупатель сделает всё самостоятельно и без проблем: всё оборудование, что он приобретёт, уже полностью настроено.

Выручит вас и в доме, и в офисе, и на даче. Достаточно сделать всего несколько движений — и быстрый Интернет доступен!

В комплекте, помимо панельной направленной MiMo антенны, UTP-кабель 7 метров с USB-выходом, пара переходников SMA-CRC9, модем, маршрутизатор и настенный кронштейн.

Технические характеристики:

• масса: 4,000.00 г;
• размеры: 300.00 x 300.00 x 300.00 мм;
• покрытие: до 150 м кв.

Преимущества

• несложная установка;
• простая эксплуатация;
• надежность;
• можно одновременно подключить сразу обе антенны;
• есть разъемы для подсоединения дополнительных гаджетов.

Недостатки

• ценник высокий;
• корпус быстро пачкается;
• при очень низких и очень высоких температурах сбоит.

Комплект всенаправленных уличной и внутренней антенн с кабелем для репитеров

Готовый комплект круговых (всенаправленных) антенн в комплекте с кабелем для подключения с репитерами сотовой связи.

Антенны универсальные, поддерживают частотные диапазоны 806

2700 МГц на которых работают мобильные операторы сотовой связи.

Поэтому использовать данный комплект можно практически с любыми репитерами для усиления разговоров 2G GSM, а так же интернета 3G UMTS и 4G LTE.

Технические характеристики:

• разъем: N-female;
• габариты: Ø65 х 230 мм;
• вес: 1,17 кг;
• материал: ABS пластик (антенна), сталь (крепление);
• Ветровая нагрузка: 58 м/с;
• коэффициент усиления: 10-12 dBi;
• стандарты связи: 2G (EGSM/GSM-900,GSM-1800 МГц), 3G (UMTS900/2100 МГц), 4G (LTE800/1800/2600 МГц), Wi-Fi (2400МГц);
• импеданс: 50 Ом.

Преимущества

• использовать данный комплект можно практически с любыми репитерами;
• стабильное соединение;
• простая эксплуатация;
• надежность.

Недостатки

• морозы негативно влияют на работу системы;
• ценник высокий;
• довольно сложная установка.

Антенна-усилитель 3G/4G РЭМО BAS-2343 Flat XM MiMo

Универсальная бюджетная модель для любого пользователя.

Турбаза, загородный дом, мотель и другие постройки с этим устройством без Интернета точно не останутся.

Оригинальный пластиковый корпус белого цвета оснащен двумя разъемами CRC9. USB-модем можно спрятать в герметичный бокс, защищенный от воды.

В комплекте идет длинный (10 метров) кабель с разъемом USB-A на конце.

Антенна крепится легко: при помощи зажима прямо к трубостойке или мачте. Гарантия дается на 12 месяцев.

Технические характеристики:

• ширина: 245 мм;
• высота: 87 мм;
• глубина: 275 мм;
• вес: 0.8 г;
• коэффициент усиления : 15 дБи;
• стандарты связи: GSM-1800, WCDMA-2100, LTE-2600;
• импеданс: 50 Ом.

Преимущества

• устанавливается где угодно;
• герметично закрывается отсек;
• добротный плотный кабель;
• адекватная цена;
• предусмотрены крепления и «ушки», чтобы не выскакивали пиги.

Недостатки

• наружная;
• модем нередко «отваливается» от недостатка питания;
• грубая сборка USB.

GSM усилитель сигнала сотовой связи Lintratek KW17L-GW

Простой, но качественный и надежный.

Данная модель работает на частотах 900\2100 мГц, позволяя покрыть до 500 м.кв. -представьте себе величину площади!

Без проблем функционирует в температурном диапазоне от -10 до +55 градусов.

Дисплей жидкокристаллический, оснащен раздельным отображением уровня сигнала для каждой частоты (это и установку делает максимально простой, и позволяет задать верное направление для приема сигнала на всех частотах).

Диапазон рабочих частот — GSM+WCDMA. Сопротивление — 50 Ом.

Технические характеристики:

• влажность: до 90%;
• размеры: 190х100х20 мм;
• вес: 700 г;
• тип разъема: N-гнездо;
• потребляемая мощность: 16 Вт;
• коэффициент напряжения стоячей волны: 3.

Преимущества

• средняя цена;
• за счет небольшого веса систему просто устанавливать;
• длинный кабель;
• гигантская площадь покрытия.

Недостатки

• морозы негативно влияют на работу системы;
• устанавливается только на стену;
• невзрачный дизайн.

Усилитель репитер GSM 900 3G 900 МГц до 150м² с экраном (комплект)

Решение актуальных проблем в офисе, квартире и даже на дачном участке с помощью усилителя GSM 900 3G.

Если площадь вашего участка или квартиры не превышает 150 кв.м., то именно этот комплект подойдет вам как нельзя кстати.

Направленная антенна легко устанавливается на улице, высокочастотный кабель длиной 10 метров позволит без проблем решить вопрос с размещением антенны, а адаптер питания и комнатная антенна помогут закрепить результат.

Никаких сложностей: антенну — на мачту, мачту — на базовую станцию, базовую станцию подключить к репитеру. На дисплее показывается информация об уровне сигнала.

Технические характеристики:

• масса: 600 г;
• габариты: 160х110х23 мм;
• максимальная выходная мощность: 23 дБм;
• площадь покрытия: до 150 м.кв;
• сопротивление: 50 Ом.

Преимущества

• яркий дисплей;
• минимум времени на монтаж;
• долго служит;
• качественный материал;
• мало весит;
• стоит недорого.

Недостатки

• гарантия всего 1 год;
• хрупкий адаптер;
• короткий кабель у адаптера.

GSM 900 3G 2100 МГц до 300 м.кв с экраном (комплект)

Усилитель GSM 900 3G: интернет даже в небольшой квартире.

От аналогов этот комплект мало чем отличается: никаких сложных технических действий не требует, да и по цене доступен среднему классу.

Подвесьте уличную антенну на мачту (либо кронштейн), заведите в комнату кабель и подключите к репитеру — на этом всё.

Встроенный в усилитель LCD-дисплей поможет отслеживать качество сигнала, регулировка осуществляется за счет поворота антенны.

Длина кабеля 10 метров: её вполне достаточно для комфортной установки. Хорошо покрывает площадь до 300 кв.м.

Технические характеристики:

• вес: 1000 г;
• размеры: 210х160х20 мм;
• тип ВЧ-соединения: N -Female;
• максимальная выходная мощность, передача: 200/прием: 500 мВт;
• волновое сопротивление: 50 Ом.

Преимущества

• удобные размеры;
• большая площадь покрытия;
• доступная цена;
• простая установка.

Недостатки

• длины кабеля хватает не всем;
• одно цветовое решение;
• в помещение площадью более 30 м.кв. сбой связи.

КАК УСИЛИТЬ МОБИЛЬНЫЙ ИНТЕРНЕТ ОДНОГО ОПЕРАТОРА И РАЗДАТЬ ЕГО ПО WI-FI

Пожалуй, это одна из самых популярных задач. Есть сразу несколько вполне применимых способа её решения. Наиболее простой и не требующий дополнительных затрат способ – положить один из телефонов на окно верхнего этажа или на чердаке в месте, где нужный Вам сигнал мобильного интернета хорошо ловит. Далее достаточно просто раздать его по Wi-Fi для других пользователей. Радиус действия такого соединения будет небольшим, супер-усиления тоже не получить, но часто этого бывает достаточно.

Если У Вас уже есть 3G/4G-Wi-Fi роутер, то можете его разместить на крыше в пластиковом пыле- и влагозащищённом боксе. Как вариант, возможно использование длинного USB кабеля для вынесения 3G/4G-модема на окно.

Недостатками такого решения можно считать:

• Отсутствие усиления, как такового. Поэтому необходимо наличие уверенного сотового сигнала в месте установки оборудования.
• Часто в месте, где есть хороший сигнал, нет электрической розетки или удобного доступа.

Выходная мощность усилителя и площадь покрытия

Выходная мощность устройства — выражается в способности оборудования создать зону покрытия уверенным сигналом на территории с определённой площадью.

Мощности 100 мВт достаточно для участка в 200-300 кв. метров, что вполне приемлемо для жилых помещений или небольших офисов. При мощности усилителя сотового сигнала в 250-300 мВт зона охвата достигает 500-1000 кв. метров. Оборудование такого уровня мощности прекрасно подходит для загородных домов с большим участком земли или для крупных офисов.

Следует сделать небольшой запас по площади покрытия при покупке усилителя, но важно помнить, слишком мощное для данной территории оборудование может создать сильнейшие помехи на ближайшем ретрансляторе, что обязательно приведёт к административному взысканию со стороны государственных структур.

При расчете мощности учитывают следующие параметры:

• Коэффициент усиления внешней (донорной) антенны;
• Коэффициент усиления внутренней (сервисной) антенны;
• Потеря сигнала на проводах от устройства до внешней антенны;
• Значения качества сигнала вашего оператора сотовой связи (показатели сети).

Собственно, для нахождения КУ репитера нужно сложить коэффициенты усиления обеих антенн и вычесть из них потери сигнала на проводе, а также значения качества сигнала сотовой сети.

Схема расчета энергетического баланса линии связи

Существует и более простой способ. Измерьте уровень сигнала в том месте, где вы будете находиться и в открытом месте, где будет установлена внешняя антенна. Например: в доме и на улице. Если в доме сигнал слабый, в одно-два деления, а на улице показывает полный охват — выбирайте репитер с КУ в 65 дБ. В случае, когда сигнал на улице не сильно отличается от домашнего, либо поднимается на одно деление — покупайте устройство с КУ от 75 дБ и выше.

УСИЛЕНИЕ УЛИЧНОЙ АНТЕННОЙ С МОДЕМОМ

Другим популярным способом является покупка уличной антенны со встроенным модемом. При этом есть варианты, когда от этого модема идёт удлинённый USB кабель к комнатному Wi-Fi-роутеру или сразу к компьютеру. Есть также варианты антенн сразу с 3G/4G-Wi-Fi-роутером. Подробное обсуждение различных моделей таких устройств – это предмет отдельной статьи. Однако вкратце отмечу следующие моменты:

1. Если уличная антенна имеет небольшое усиление (менее 10 дБ), тогда, по сути, такой набор мало чем отличается от 3G/4G-Wi-Fi-роутера, вынесенного на улицу в пластиковом герметичном боксе.
2. Если антенна имеет достаточно большое усиление (14-20 дБ), тогда усиление будет более заметным. Однако и цена такого решения будет достаточно высокой.

Недостатками такой системы можно считать:

• Низкую надёжность электронного оборудования при нахождении на улице.
• Из-за малого усиления такой системы необходим достаточно уверенный сигнал в месте установки уличного устройства.
• Большая часть подобных устройств, продаваемых в России, сделаны кустарным способом, либо из бюджетных материалов.

Отличия антенн для 3G и 4G

Если использовать усилитель 3G 4G с высоким коэффициентом усиления, то улучшится мощность, качество, и скорость 3G-4G –соединения. Можно выбирать из всенаправленных и направленных антенн с разными характеристиками.

Стоит помнить, что антенны для 3G и 4G LTE сетей отличаются. Эти различия связаны с распространением радиоволн в этих стандартах связи. Говоря о стандарте 3G UMTS, отметим, что радиоволны предаются в вертикальной поляризации, поэтому оборудование для этих сетей тоже имеют вертикальную поляризацию.

В стандарте 4G LTE передающая башня вещает волны и в вертикальной, и в горизонтальной поляризации. Специальные антенны MIMO прекрасно подходят для передачи сигнала.

Выбор типа антенны зависит от расположения дома. Если он находится в зоне уверенного покрытия и нет необходимости настраиваться на конкретную башню, будет вполне достаточно использовать простенькую широкополосную антенну, которую следует настроить на базу с максимальным сигналом. Если дом расположен в зоне нестабильного приема сигнала, лучшим вариантом станет узконаправленная антенна Mimo.

УСИЛЕНИЕ СВЯЗИ С РЕПИТЕРОМ

Самым мощным способом решения такой задачи будет установка системы усиления с репитером. Однако, чтобы дальше раздать интернет по Wi-Fi, нужно будет в зоне действия внутренней антенны установить или телефон в режиме роутера, или 3G/4G-Wi-Fi роутер.

При правильном подходе роутер можно подключить к усилителю сигнала сотовой связи и интернета или напрямую вместо внутренней антенны или через ответвитель. Это позволит исключить затухание сигнала при передаче его по воздуху от антенны до роутера и, тем самым, ещё больше увеличить «дальнобойность» системы усиления.

Современные репитеры имеют усиление 65 дБ и более, плюс добавляется усиление уличной антенны. Итого усиление такой системы составит более 70 дБ. Ни один другой способ не может сравниться с эффективностью такой системы. Чем большее усиление она даёт, тем более слабый сигнал можно принять, усилить и получить стабильный Интернет.

Недостатки у такой системы также имеют место быть:

• Невозможность принять сигнал в режиме MIMO в некоторых случаях может приводить к снижению скорости примерно до 20%.
• При использовании связки репитер + 3G/4G-Wi-Fi роутер существенно увеличивается стоимость системы.

Как выбрать репитер?

Большой выбор повторителей
Основное, на что обращают внимание при покупке ретранслятора, это его рабочие частоты, количество антенных и клиентских модулей, мощность приемника и передатчика. Еще одним фактором служит наличие внешнего гнезда подключения устройства, улавливающего радиоволны.

Если в аппарате для соединения с антенной используется стандартный джек, то впоследствии можно подключить ее внешний вариант с лучшими характеристиками, чем у той, что идет в комплекте.

Все вместе выбирается исходя из финансовых возможностей и требуемых функций устройства, а также места его применения.

Для квартиры

Репитеры, установленные в подвале многоквартирного дома
В случае использования повторителя в квартире, подойдет универсальное устройство с простой антенной и достаточно слабое по усилительным возможностям. Даже в самом отделенном захолустье на город приходится множество вышек сотовой связи. Требуется только выловить ближайшую из них и раздать по всей жилплощади.

А вот на функциональность по типу сети, с которой работает устройство, нужно обратить внимание. Здесь, чем выше используемые скорости, тем лучше.

Даже в том случае, если оператор не предоставляет подключений 4G или 5G, все равно стоит покупать репитер с поддержкой этих технологий. Впоследствии, при изменении самой точки связи или возможностей текущего представителя услуг не потребуется заменять оборудование.

Для дачи

Направленная антенна повторителя на крыше дома
За городом и в местах неуверенного приема радиосигналов важность приобретают системы, более рассчитанные на дальность соединения. Направленная антенна с репитером на относительно низкие скорости работы будут лучшим приобретением.

Для чисто голосовой связи достаточно будет и обычного GSM ретранслятора. Хотя все зависит от целей, в которых будут применять мобильную связь. Если нужен интернет, то придется брать высокоскоростное устройство с большей мощностью передатчика. Которое, собственно и будет дороже.

Для автомобиля

Существуют ретрансляторы, разработанные специально для применения в транспорте. Их основной плюс – низкое энергопотребление и возможность монтажа с приборной панелью. Что касается питания – для оборудования такого класса достаточно бортовой электросети автомобиля.

Комплект автомобильного gsm репитера

Обычно репитеры мобильного типа ограничены в радиусе передачи и зачастую объединены в одном корпусе с встроенной антенной соединения с абонентским устройством. К тому же, мало какие из аналогичных повторителей поддерживают сети выше, чем 3G.

Собственно, для поездок этого вполне достаточно. Голосовая связь обеспечивается даже на большой дальности от вышек связи, а при необходимости можно подключиться к интернету.

Как и в случае дачных вариантов, за основу приобретения берется чувствительность устройства – чем она выше, тем на больших расстояниях будет осуществляться связь.

КАК УСИЛИТЬ МОБИЛЬНЫЙ ИНТЕРНЕТ РАЗНЫХ ОПЕРАТОРОВ

Такая задача часто возникает для того, чтобы каждое мобильное устройство использовало тот мобильный Интернет, который есть у него по тарифу.

Другая область применения такой задачи – это необходимость создания дополнительных резервных Интернет-каналов на СИМ-картах нескольких операторов.

Какие есть варианты:

Использование двухсимочного модема или 3G/4G-Wi-Fi роутера позволяет назначить одну СИМ-карту главной, а вторую использовать в качестве резервной. То есть в случае пропадания мобильного Интернета на одной из них происходит переключение на другую.

Если уровень сотового сигнала хотя бы по одной из них слабый, тогда необходимо будет искать место с хорошим сигналом или пробовать усилить сигнал выносной антенной. Возможно также усилить сотовый сигнал с использованием репитера (см. выше).

Недостатки такого способа усиления:

• Стоимость двухсимочных роутеров и модемов существенно выше.
• Требуется наличие хотя бы одного, но хорошего сотового сигнала. Если же любой сигнал слабый, тогда необходима установка уличной антенны или системы усиления с репитером.
• Скорость Интернета определяется той СИМ-картой, которая сейчас работает.
• Переключение между СИМ-картами происходит достаточно медленно (более 1 минуты) и не всегда корректно.

Использование профессионального многосимочного модема. Такое оборудование появилось достаточно недавно. Некоторые многосимочные модемы могут работать одновременно через несколько сим-карт (4 шт. и более) и, таким образом, значительно увеличивать скорость Интернет-соединения для своего пользователя. В некоторые модели производители могут сразу встраивать Wi-Fi-роутеры. К недостаткам подобного оборудования можно отнести следующие:

• Отсутствует какое-либо усиление и, соответственно, требуется наличие хорошего сотового сигнала. Если сотовый сигнал слабый, тогда необходима установка уличной антенны или системы усиления с репитером.
• Наличие достаточно большой абонентской платы.
• Очень высокая стоимость оборудования.

Одним из наиболее простых способов усилить сотовый сигнал сразу для разных операторов является установка системы усиления с репитером. В такой системе репитер создаёт зону хорошего приёма сразу для всех операторов, сигнал которых он усилил. Естественно, перед установкой важно разобраться, сигналы каких операторов и на каких частотах можно усилить.

Если усилитель сотовой связи выбран правильно, и вся система установлена корректно, в этом случае все абоненты, находящиеся внутри помещений, будут использовать мобильный Интернет непосредственно на своих устройствах.

К недостаткам такой системы можно отнести:

• Необходимость предварительного выяснения частот сотового сигнала.
• Невозможность принять сигнал в режиме MINO в некоторых случаях может приводить к снижению скорости примерно до 20%.

Частоты и диапазоны

Обзор и настройка модема D-Link Dir-320

Усилитель мобильного Интернета, независимо от производителя и его вида, работает на определенных частотах и зачастую только в одном или двух диапазонах. Важно знать, на каком диапазоне придется работать конкретному внешнему или внутреннему усилителю и выбрать оптимальный. Если будет подобран прибор для усиления Интернета с неправильными частотами, то от него просто не будет проку. В таком случае придется совершать обмен в магазине, что создаст лишние проблемы и хлопоты.

Важно! Перед приобретением антенны для усиления сигнала Интернета требуется измерить частотность получаемого сигнала. Только после предварительного замера можно усилить скорость получаемой связи.

Что касается замера частоты сигнала там, где планируется установка усилителя, то сделать это можно самостоятельно или при помощи компетентного специалиста. Чтобы своими силами провести замеры, рекомендуется приложения:

• Network Cell Info;
• Сотовые вышки. Локатор;
• iWScan или другие похожие.

Немаловажна также правильность проведения процедуры. Требуется осуществлять замеры во всех доступных стандартах от 2G до 4G. Чтобы это сделать, нужно в настройках телефона поочередно переключать формат связи.

Обратите внимание! Переключение между стандартами у всех телефонов не проходит мгновенно. Стоит выждать несколько минут после выбора технологии и только потом замерять частотность.

Сам замер также рекомендуется разделить на несколько попыток, потому что качество сигнала может несколько меняться со временем.

Мифы о репитерах

Мы расскажем о самых распространенных заблуждениях о репитерах. И постараемся их развеять.

Усилители опасны для здоровья

Аргумент, который приводят в защиту этого мнения, – антенны вырабатывают сильное электромагнитное поле, что пагубно для здоровья. На самом деле все с точностью до наоборот. Репитеры помогают снизить излучение телефонов.

Например, если вы пользуйтесь гаджетом в «мертвой зоне», то его выходная мощность 2 Вт. А при использовании усилителей значение понижается до 0,3 Вт. Соответственно уменьшается излучение телефона, и он меньше вредит организму.

Усилители разгоняют мобильный интернет и позволяют отправлять SMS-сообщения

Это неправда. Усилители лишь улучшают сигнал сотовой связи. Все остальное зависит от конкретного оператора, услугами которого вы пользуетесь. Скорость интернета ограничена тарифом.

Репитер может помочь только достигнуть максимального значения, но не перейти верхнюю разрешенную границу.

То же касается и SMS. Если сотовый оператор предоставляет такие услуги, то сообщения будут отправляться. А если нет, то ни один усилитель этого не позволит сделать.

Установку усилителя надо предварительно согласовывать

Опять же – это не так. На установку репитеров не нужно согласие ни сотовых операторов, ни другие службы. Изначально к устройству прилагаются многочисленные сертификаты, которые подтверждают его качество и функциональность. Единственное, исключение – если установленный усилитель вносит помехи в работу базовой вышки. Об этом мы писали чуть выше.

Количество полос канала: широкополосные, однополосные или селективные

Однополосные модели принимают и обрабатывают сигналы только из определенных полос, поэтому не способны работать со всеми операторами связи. Такие устаревшие приборы почти не встречаются на рынке.

Широкополосные репитеры работают со всеми полосами определенного канала, обеспечивая повышение мощности как звукового, так и интернет-сигнала.

Селективные приборы действуют на всех частотах конкретного стандарта связи, но дают возможность владельцу вручную выбирать полосы и игнорировать ненужные сигналы. Это самая дорогая группа устройств, так как они эффективны в условиях затрудненной радиообстановки: усиливают волны определенного оператора, не доставляя неудобств другим.

Автоматическое подавление помех (ALC)

Как уже говорилось, повышая мощность сигнала, ретранслятор усиливает и помехи, которые попадают в уличную антенну. Так, громкий звук голосовой связи сопровождается посторонними шумами, из-за чего резко снижается его качество. Но многие модели ретрансляторов оснащены вспомогательной опцией – автоматическим подавлением помех.

Эта функция не только увеличивает силу сигнала, но и удаляет шумы, делая звук идеально чистым. Владелец получает безупречную связь без неприятного фона.

Все представленные параметры и дополнительные возможности усилителя сотовой связи влияют на его цену. Чем более функционально и удобно устройство, чем меньше вероятность порчи оборудования, тем дороже оно обойдется покупателю. Чтобы не прогадать с выбором, нужно тщательно обдумать все показатели и проанализировать условия использования аппаратуры.

Причины низкого качества сигнала и способы его улучшения

На качество сигнала влияет множество факторов. Основными из них являются:

• географические особенности местности;
• качество оборудования, установленного на базовой станции;
• марка телефона или планшета;
• наличие различных препятствий для сигнала;
• провайдер, предоставляющий услуги.

Одним из способов улучшить качество связи, если телефон не ловит сеть, является обращение непосредственно к оператору с официальной жалобой. Вариант этот малоперспективный, поскольку никто ещё не мог похвастать тем, что получил конкретный ответ, когда же будет исправлена плохая сотовая связь.

Более рациональный подход к решению этой проблемы – взять всё в свои руки и установить усилитель сотового сигнала. С технической точки зрения, существует несколько вариантов:

• фемтосота;
• GSM репитер;
• антенна для роутера;
• антенна для модема.

Первый вариант это – портативный GSM ретранслятор, по сути – небольшая базовая станция, устанавливаемая в помещении. Для неё необходимо иметь кабельное подключение к сети. Об остальных решениях мы расскажем ниже.

Стандартный GSM репитер Источник planetaantenn.tv

Расставляем приоритеты – интернет или голосовая связь

Чтобы правильно выбрать усилитель сигнала сотовой связи, необходимо решить, что важнее для пользователей – повысить качество интернета или голосовой связи. Если требуется обеспечить наилучший приём в сети интернет, то подойдут вариации с модемом и роутером. В случае, когда важнее качество голосовой связи, понадобиться установить репитер сотовой связи. Можно совместить оба варианта, однако такое решение более затратное.

Виды ретрансляторов

Кроме характеристик усиления и вспомогательных опций следует разобраться в видах устройств. Они подходят для решения различных проблем и для конкретных условий использования. Покупателю придется выбрать из одно-, широкополосных или селективных усилителей сотовой связи, а также из аналоговых, цифровых или оптических моделей.

Различия в цене – от чего они зависят

Выбирая товар, покупатель может заметить, что цены на одни модели превышают стоимость других в 10 раз. Прибор, который планируется установить на большом промышленном объекте, обойдется значительно дороже, чем тот, что выбирается для частного дома. От чего же зависит стоимость?

• Наличие вспомогательных функций. АРУ и подавление помех делает устройство гораздо удобнее, а значит, и дороже.
• Информационный дисплей. Используется для более точной настройки оборудования, а значит, позволяет оптимизировать работу системы.
• Возможности дополнительных опций. Если на одном устройстве регулировка КУ осуществляется в пределах 10 дБ, а на другом – 40 дБ, второе считается более функциональным, а значит – дорогостоящим.

Чтобы избежать ошибок при выборе оборудования для своих целей, необходимо изучить условия использования ретранслирующей системы. Знание особенностей и параметров репитера позволит оптимально подобрать комплект для решения различных задач.

Подбираете усилитель сотовой связи? Купить устройство в Москве можно у официальных дилеров компании Everstream – производителя качественных сертифицированных ретрансляторов. В нашем ассортименте вы подберете оборудование для небольших или крупных объектов, работающее с диапазонами любых сотовых операторов.
