Как собрать фильтр для пылесоса

HEPA фильтр для пылесоса циклон ⁠ ⁠

5. Подумать о том, чтоб выбросить этот переставший сосать жужазвон в мусорку!

6. Вспомнить, чему учили на уроках труда😁

Найти в интернете «материал для фильтров класса EU7 или EU9»

Ниже классом брать не надо, выше будет быстро забиваться и будет хуже сосать (на фото класс EU7), стоит 700 рублей за метр погонный, шириной 1-1.5 м, купить фильтровальный материал толщиной 1,5-2 см.

7. Взять инструмент и удалить засратый фильтр, не разломав при этом корпус фильтра

8. Взять инструмент и вырезать кружочки, размером слегка превышающих корпус

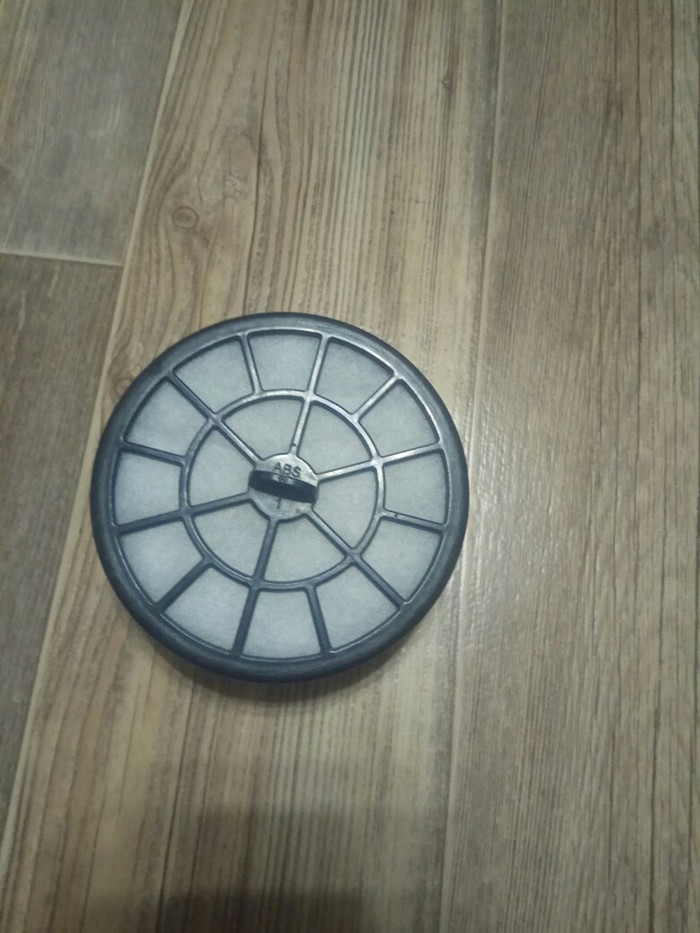

9. Запихать их в корпус, чтоб они ровно легли и не было щелей. Собрать пылесос как обычно

10. Пользоваться пылесосом. Решетка надежно удерживает фильтрующий материал а поток воздуха очень плотно прижимает его и не дает проскакивать пыли по бокам

11. Как забьётся фильтр, вынуть из пылесоса и выбросить без жалости.

12. Свернутый материал хранить в недоступном от женщин, домашних животных и детей месте. Материал очень привлекает их плотной структурой, превышающую такую у синтипона и они пытаются применить его при шитье как набивку для куклы, прихваток, подстилки. В общем используют не по назначению.

Из одного метра ткани можно сделать порядка 150 вставок для фильтра

293 поста 3.7K подписчика

Правила сообщества

Давайте уважать друг друга — любые аморальные посты выпиливаются, даже если они затрагивают основную тематику сообщества.

В сообществе будут попадаться посты для новичков, поэтому не стоит влетать в пост с минусомётом, направленным на задающих вопросы по теме поста.

циклонная насадка для бытового пылесоса собирает практически весь мусор, срок жизни мешка для мусора увеличивается в десяток раз, а у пылесоса без мешка процесс выкидывания мусора становится проще некуда. цена вопроса 700-1000 рублей.

В свое время торговал воздушными фильтрами.

У автора поста вообще нет понимания даже системы классификации фильтров, еще лайфхаки строчит.

«Ниже классом брать не надо, выше будет быстро забиваться и будет хуже сосать (на фото класс EU7),» — более низкий класс очистки наоборот проще продуть т.к. сопротивление меньше.

По задумке автора, выкидываем фильтр, у которого гофра для увеличения площади фильтрующего матеиала и толщина горздо меньше 1мм и ставим тряпку(которая явно не f7) без гофры и толщиной более 15 мм, которая якобы будет фильтровать аналогично.

В детали вдаваться не буду, но лютый бред и полное непонимание принципов работы.

Как сделать фильтр для пылесоса своими руками: водяной, циклонный, мембранный

1. Мембранный. Используется в современных моделях очень часто. Самый дешевый способ устранить пыль. Мембраны — это полупроницаемая среда, пропускающая сквозь себя воду и кислород, но способная задерживать на поверхности примеси.

2. Водный. Пропускает через емкость с водой воздух и грязь, оставляя при этом все вредные частицы в жидкости, выпуская незагрязненный воздух наружу.

3. Циклонный. Является более дешевым фильтром в сравнении с водным и мембранным, но не уступающим по качеству. Пропускает воздух с пылью через корпус цилиндрической формы.


Фильтр для пылесоса — можно ли сделать своими руками

Никаких проблем в этом нет, если грамотно подойти к решению основной задачи – не снижать эффективность фильтрации воздуха. Не всегда это может получиться за счет некачественно выбранных расходных материалов.

Что значит циклонный фильтр в пылесосе

Для понимания что это такое – циклонный фильтр как тип пылесборника, не требуется обладать особыми познаниями. Большинство представленных на рынке моделей оснащаются прозрачными резервуарами или контейнерами для сбора мусора и пыли, что позволяет увидеть, как происходит весь процесс уборки.

Во время всасывания воздуха с определенной силой внутри циклона формируется поток воздуха, поступающий с завихрениями.

По принципу работу циклонный тип фильтра напоминает торнадо, только в уменьшенном размере.

Внутри циклонного пылесоса располагается особенный фильтр, который имеет форму конуса

Центробежная сила, образующаяся при всасывании воздушного потока, способствует тому, что весь собираемый мусор, пыль и грязь «вжимаются» в стенки контейнера и оседают на фильтрующей прокладке.

Поэтапно работу промышленного пылесоса циклонного типа или домашних моделей можно разбить на ряд последовательных операций:

1. Пользователь включает устройство, что приводит к появлению мощного воздушного потока, засасывающего мусор и пыль внутрь пылесоса.
2. Перед попаданием в резервуар циклонного фильтра вся грязь проходит через фильтр первичной очистки, который представляет собой мелкоячеистую сетку из пластика.
3. Далее на пути пыли встает второй барьер, который представлен HEPA-фильтром, представляющим собой пластину из материала, близкого по структуре к обычной вате.
4. Следующим шагом становится попадание 90% мусора в непосредственно циклон.
5. Подобная форма выбирается не случайно, а является итогом инженерных расчетов. Именно усеченный конус обеспечивает создание вихревого эффекта, приводящего к тому, что оставшиеся частицы мусора оседают на дне и стенках контейнера.
6. По итогам работы из пылесоса выходит воздух, очищенный от ненужных примесей на 97%, что является очень хорошим показателем эффективности работы.

Самое важное в работе циклона – создание центробежной силы воздушного потока, которое обеспечивает оседание частиц на стенках резервуара

Для получения более мощной центробежной силы контейнер имеет форму обрезанного конуса.

Изобретение циклона датируется 80-ми годами 19 века. За время существования технологии были разработаны различные конструкции циклонных фильтров, но суть работы всех остается неизменной.

Перед попаданием в циклон пыль проходит два фильтра: механический, в виде сеточки, и HEPA, имеющий пористую структуру

Существует правило, которое вытекает из физического смысла циклона: степень очистки зависит от высоты и диаметра устройства для создания центробежной силы. При этом наибольшая эффективность демонстрируется в удержании частиц крупной фракции.

Плюсы и минусы циклона

Основные достоинства циклонного фильтра:

• глубокое очищение поверхности за счет многоуровневой фильтрации;
• минимальный выхлоп пыли при выходе воздуха из пылесоса;
• удобная чистка фильтра и пылесборника;
• компактность, поскольку фильтр обычно имеет небольшие габариты (одна из причин частого использования на вертикальных пылесосах);
• возможность мытья всех частей конструкции;
• отсутствие мешков для пыли позволяет сэкономить.

Также стоит отметить прочность емкости с фильтром, которая, в отличие от матерчатых или бумажных мешков, может сдерживать стекло или гвозди. Обычно на пылесосах с циклонными фильтрами установлены индикаторы заполнения, но при их отсутствии можно определить засоренность по снижению мощности всасывания.

При всех своих достоинствах циклонный фильтр имеет и ряд недостатков:

• быстрое снижение мощности при засорении;
• повышенный уровень шума;
• увеличенное время уборки по причине низкой мощности;
• пропускание мелких частиц пыли.

Поскольку в стандартных моделях пылесосов с циклонными фильтрами микрочастицы пыли вылетают с выхлопной струей воздуха, то для аллергиков рекомендуется приобрести модель с аквафильтром и увеличенным уровнем фильтрации.

Эта разновидность пылесосов популярна уже более тридцати лет. Сам корпус легче, чем у пылесосов с аквафильтром, так как внутри он пустой. Суть такой фильтрации заключается в воздействии центробежной силы на всасываемый внутрь мусор. Ураганным потоком ветра крупные и мелкие частицы загрязнений оседают в разных контейнерах. После отключения пылесоса от электропитания, вам достаточно вытащить из корпуса контейнер и очистить его.

Для такого самодельного фильтра нам понадобится:

• Пластиковая емкость с герметичной крышкой.
• Две гофрированных или пластиковых трубы длиной в два метра.
• Конус (можно купить в магазине обычный автомобильный конус).

Отрезаем от конуса дно и соединяем его с трубой. Чтобы получилось герметичное отверстие, все дыры и щели закрываем при помощи фанеры. Отрезанную часть конуса соединяем с трубой, в которую будет попадать весь мусор. Конец это трубы должен входить в пластиковую емкость. Герметизируем куском фанеры. Соединить с пылесосом нужно при помощи выходной трубы. Ее мы прикрепляем ко входному отверстию пылесоса при помощи шланга.

Устройство циклонных фильтров делает их намного удобнее и эффективнее привычных мусоросборников. Благодаря своей вместительности и гигиеничности, такие системы очищения пользуются всё большей популярностью. Однако, высокая стоимость не всем приходится по карману.

Принцип работы состоит в следующем: поток воздуха проходит через первичные фильтры, которые задерживают мелкие частицы пыли. Далее, воздух поступает в циклонный фильтр — ёмкость, в которой под воздействием эффекта вихря более крупные частицы мусора закручиваются и под своей тяжестью оседают на дно. На выходе воздух очищен на 98%.

Материалы для изготовления

Наиболее простым способом изготовления циклонного фильтра является использование пластикового ведра в роли основного элемента. Объём рассчитывается достаточно просто. На каждые 100 Вт мощности добавляют 1 л ёмкости.

Обязательным требованием к ёмкости выступает наличие герметично прилегающей крышки.

Для того, чтобы сконструировать фильтр системы “циклон”, потребуются следующие инструменты:

• канцелярский нож;
• клеевой пистолет;
• силикон;
• циркуль.

Из материалов понадобятся:

• ёмкость с крышкой (можно использовать вёдра из-под краски или строительной смеси);
• колено на 45° — 2 шт.;
• колено на 90° — 2 шт.;
• уплотнительные кольца;
• труба из пластика.

Процесс изготовления проводится следующим образом:

1. По краям крышки проделывают два отверстия, диаметр которых совпадает с диаметром патрубок. При этом отверстия должны находиться в 4 см от краёв.
2. На края отверстий наносят силикон, после чего во внутреннюю часть вставляют уплотнитель, а затем само колено.
3. Внешнюю сторону колено располагают практически на уровне крышки. С внутренней стороны патрубок направляют к центру ёмкости, а также оснащают поворотом на 45°.
4. Второе колено также дополняют поворотной частью с внутренней стороны, но таким образом, чтобы он был направлен к стенке ведра.
5. В процессе присоединения колен необходимо обязательно использовать резиновые уплотнители (кольца).
6. Далее конструкцию присоединяют к пылесосу. Патрубок, который находится с внешней стороны на уровне крышки — к шлангу пылесоса, второй — к гофрированной трубе, которая будет выводить чистый воздушный поток.

Как сделать циклон из подручных материалов

В Леруа продаются полиэтиленовые евробочки на 48 литров за 880 рублей, они отлично подходят для создания циклона.

Если есть 2 ведра от грунтовки, можно сделать корпус из них. Одно ведро обрезается сверху и снизу и эти конусы вставляются во второе ведро для усиления стенок.

Для корпуса из ведер крышка укрепляется с помощью фанеры.

Также потребуется 2 канализационных уголка на 40.
По центру крышки просверливается отверстие коронкой 38 мм. Второе отверстие просверливается близко к краю. В отверстия вставляются канализационные уголки. Их нужно надежно зафиксировать. Для этого можно нагреть их строительным феном или наждачкой увеличить отверстие и посадить уголки на термоклей. Особенно хорошо должен быть закреплен крайний уголок, чтобы он не поворачивался и направлял воздушный поток в нужном направлении для закручивания.

Циклон подключается к строительному пылесосу. В пылесос для строительного мусора не подойдут бумажные мешки, так как они быстро рвутся. Используйте синтетические фильтры, они стоят около 600 рублей за комплект.
Чтобы сэкономить, можно вместо фильтра вставлять внутрь синтетическую сумку за 20 рублей. С сумкой мусор будет оседать не в мешке, а в самом баке пылесоса, можно будет вытряхивать его оттуда как из ведра.

Также для строительной пыли желательно использовать патронный фильтр в пылесосе.

Аквафильтр для пылесоса

Водные системы фильтрации пользуются, пожалуй, самой большой популярностью среди пользователей. Однако, цена пылесосов, оснащённым подобным способом очищения, часто слишком высока. Поэтому, существует множество вариантов самодельных аквафильтров. Ниже приведён ещё один пример.

Материалы для изготовления

Для самодельного конструирования аквафильтра потребуется:

• ведро на 10 л ПВХ с крышкой;
• сантехнические переходники (3 шт.);
• панель ПВХ;
• гофрированная труба для вывода воздушного потока.

С одной стороны ведра вырезают два отверстия, диаметр которых равен диаметрам патрубков. Стенки отверстий смазывают силиконом. В одно из них вставляется колено и присоединенный к нему ещё одну трубу таким образом, чтобы его конец находился прямо возле дна ёмкости (зазор не более 2 см) — это часть будет выполнять роль входного отверстия для потока воздуха. Из ПВХ предварительно вырезается дополнительная крышка с отверстием для патрубка и расщелиной для выхода воздуха, после чего она устанавливается в ведро (с небольшим скатом).

Во второе отверстие, располагающееся над мембраной, устанавливается ещё один патрубок, к которому в дальнейшем будет подключён шланг для пылесоса. Перед работой, в ёмкость заливается около 2–2,5 л воды.

Как сделать аквафильтр для пылесоса

Некоторые современные пылесосы оснащаются аквафильтрами. При прохождении загрязненного воздуха через такой водяной фильтр, большинство пыли, мусора и мелких частиц остаются в воде. Таким образом в несколько раз увеличивается срок службы фильтров и мешков-пылесборников.
Этот фильтр очень прост в изготовлении, и может быть изготовлен в домашних условиях.
Материалы.
— Пластиковое 10-л ведро с крышкой
— Уголки канализационных пластиковых труб
— Гибкая гофрированная труба, ПВХ панель
— Изоляционная лента, наждачная бумага, клеевые палочки.
Инструменты, использованные автором.
— Беспроводной клеевой пистолет
— Маркер, нож.

Процесс изготовления.
Итак, корпусом для фильтра послужит 10-л пластиковое ведро с крышкой. Первым делом в верхней его части вырезаются два отверстия диаметром 50 мм.
Поверхности вокруг отверстий обрабатываются крупнозернистой наждачной бумагой.
В первое отверстие вставляется уголок, и на него надевается часть 50-мм трубы. Длина патрубка должна быть такой, чтобы между ее концом и дном был зазор 20-30 мм. Через эту трубку будет входить загрязненный воздух в фильтр.
Затем автор вырезал из ПВХ панели перегородку, в которой подготовил вырез для трубки. Внутреннюю поверхность корпуса, которая будет стыковаться с перегородкой, также нужно обработать наждачкой.
На противоположной стороне перегородки нужно срезать ее часть, сделав отверстие между верхней и нижней камерами фильтра.

Во второе отверстие вставляется еще один уголок, через него будет выходить очищенный воздух.
Далее все стыки труб и перегородки с корпусом герметизируются с помощью клеевого пистолета. Также можно использовать различные герметики «жидкие гвозди».

Перегородка должна быть слегка наклонена в сторону отверстия между камерами, тогда капли воды будут стекать в нижний отсек.
Шланг от щетки отлично подошел к 50-му уголку.
А соединение гибкого гофрированного шланга с фильтром пришлось герметизировать, подмотав изоляционной ленты.
Чтобы проверить, не вылетают ли брызги воды из нижней камеры в верхнюю, автор подключил выдув пылесоса ко входу фильтра.
В фильтр достаточно налить 2,5 л воды, она будет на уровне 50 мм от его дна, и перекроет входной патрубок.
При испытаниях стало ясно, что вырез в перегородке между камерами нужно увеличить. Теперь брызги воды не попадают в выходное отверстие вместе с потоком воздуха.

При этом в пылесборнике пылесоса почти ничего не оказалось, и вода в него не попала.
Используя фильтр такой конструкции, можно собирать небольшие количества разлитой жидкости, следя за уровнем в емкости. В качестве корпуса можно использовать ведро или другую емкость большего размера.
После применения фильтра желательно дать поработать пылесосу вхолостую пару минут, чтобы удалить влагу из фильтрующих элементов.
Как и предполагалось, автор внес несколько изменений в конструкцию через некоторое время. А именно, ему пришлось усиливать швы с помощью жидких гвоздей.

Также понадобилось установить дополнительный лепесток на внутренней части выходного патрубка, так как в него иногда попадали капли воды. Перегородка сделана из обрезка толстостенной пластиковой бутылки от бытовой химии.Конечно, такой фильтр не сможет в полной мере заменить промышленный пылесос для влажной уборки, однако расширит функционал старенького советского или импортного пылесоса.
Благодарю автора за рекомендации по изготовлению простого аквафильтра для пылесоса, который пригодится не только дома, но и может послужить в мастерской.

Как сделать водный фильтр для пылесоса

Чаще он называется аквафильтром. Сейчас такие модели популярны на рынке бытовой техники. Их секрет заключается в том, что они не только собирают мусор, но и увлажняют воздух, не вызывая неприятных запахов. Единственный минус — большой вес пылесоса из-за сосуда с водой внутри, но он компенсируется хорошим качеством уборки.

Принцип его работы очень прост. Весь мусор при помощи мотора оказывается в отсеке с водой, которую потом нужно слить.

Схема работы пылесоса с аквафильтром

Как сделать фильтр такого типа? Достаточно просто, если иметь все нужные детали и схему работы.

Вам понадобится сепаратор, тара под воду, вентилятор и помпа. Чем меньше вентилятор вы подберете, тем меньше от него будет шума. При выборе помпы учитывайте, что уровень воды в сосуде поднимется почти на сантиметр. Все крепежные детали выбирайте с цинковым покрытием. Не забудьте о встроенной турбощетке, она поможет тщательно прочищать ковры. Для получения хорошего результата проводите работу поэтапно:

1. Установите на пылеуловитель кожух, накопитель и разрыхлитель.
2. Прикрепите помпу с кольцом из резины. Следите за зазорами между деталями корпуса.
3. Чтобы пылесос был максимально бесшумным, наклейте на дно полиэтилен.
4. Перед использованием наливайте воду строго по отметкам на емкости.

Существуют и другие способы создания аквафильтра. Максимум усилий и желания — и вы сделаете качественную работу, которая будет приносить пользу достаточно долго.

Как ухаживать за фильтром

Работа с этим устройством является интуитивно понятной. Для этого ёмкость надо извлечь и высыпать из неё мусор. Мыть пластик после работы в обязательном порядке не требуется. Если пылесборник заполнен в незначительной степени, нет необходимости его опорожнять сразу. С этим можно подождать до следующего использования.

Циклонные фильтры можно приобрести отдельно

Когда владелец хочет вымыть резервуар, достаточно ополоснуть его водой. При этом нет необходимости применять дополнительные моющие средства. При более тщательной мойке достаточно использовать, например, хозяйственное мыло. После этого нужно промыть чистой водой и дождаться полного высыхания.

Если в процессе работы внутрь попадёт жидкость, её нужно удалить, затем высушить фильтр. Только после этого можно будет продолжать работу.

Когда фильтр используется для промышленных целей, важно следить за заполнением ёмкости пылесборника. Как только набирается достаточно мусора, её нужно опорожнять. Важно, чтобы обеспечивалась герметичность соединений циклонного фильтра. Это исключит возможность обратного попадания мусора в окружающую атмосферу.

Как сделать фильтр для пылесоса?

Фильтры для бытового и моющего пылесоса требуют периодической замены. Однако далеко не все имеют возможность тратить время на их поиск. При желании всегда можно изготовить такой фильтр своими руками.

Достоинства и недостатки

Несомненным преимуществом самодельных фильтров считается экономия времени и средств на их замену. В отдельных случаях затраты на установку такого фильтра и вовсе не понадобятся – нередко все необходимые элементы для его создания присутствуют в домашнем хозяйстве.

Самодельные фильтры существенно расширяют функционал пылесосов, позволяют добиться большего качества уборки, и даже дополнят сухую очистку влажной уборкой. При этом по своим эксплуатационным параметрам «кустарные» фильтры ничем не уступают заводским, а в некоторых случаях и превосходят их.

Тем не менее имейте в виду, что самодельные фильтры не всегда можно устанавливать. Когда техника находится на гарантии, то в бесплатном обслуживании и ремонте вам откажут, если устройство будет включать «чужеродные» детали. По окончании этого периода после первой замены фильтра постарайтесь убедиться в том, что доработка не увеличит нагрузку на пылесос и потребление электроэнергии.

Что используют?

Для создания фильтров обычно используют самые доступные материалы, которые всегда можно найти в любом хозяйственном магазине. Обычно применяется тонкий губчатый поролон или любое плотное нетканое полотно – и то и другое имеется в продаже в достаточном количестве. Главное, при выборе подходящего материала принять во внимание параметры плотности состава – крайне важно, чтобы он мог пропускать воду, но при этом эффективно задерживал пыль.

Домашние умельцы для создания воздушных микрофильтров часто используют и другие материалы:

• готовые медицинские повязки;
• ткань для автомобильных фильтров;
• фетр в виде салфеток для очистки офисной техники;
• тонкий деним;
• синтепон;
• бытовые нетканые салфетки.

Как сделать?

Остановимся подробнее на особенностях изготовления фильтров в домашних условиях.

НЕРА-фильтры

Фильтры тонкой очистки надежно задерживают пыль и очищают воздух, потому и стоимость подобных моделей довольно высока, да и найти их можно далеко не в каждом магазине, торгующем бытовой техникой. Именно поэтому многие используют возможность сделать их самостоятельно. Чаще всего в качестве основы используют салонный фильтр от авто, например, от «УАЗа».

Для того чтобы изготовить такой фильтр своими силами, следует осторожно удалить с пластиковой решетки загрязненную гармошку старого экземпляра, после чего очистить поверхность рамы от старого клея и следов загрязнения. Острым ножом для резки бумаги нужно вырезать соответствующий размеру решетки отрез полотна и сложить из него новую «гармошку», а затем зафиксировать ее обычными жидким гвоздями или горячим клеем.

Фильтр готов – вам остается только дождаться высыхания клея, и можно вставлять полученное изделие обратно в корпус пылесоса. После замены фильтра вы сразу же заметите, что мощность устройства и качество очистки быстро возвращаются в исходное состояние, а если фильтр снова забьется, вы в любой момент без труда сделаете новый.

Мешок-пылесборник

Изготовление такого фильтра также не представляет никакой сложности. Для этого нужно приобрести материал подходящей степени плотности (лучше в строительном или хозяйственном магазине), раскроить и прострочить в полном соответствии с формой и размерами оригинального пылесборника, произведенного изготовителем.

Для того чтобы повысить эффективность очистки, мембранное полотно можно сложить в 2-4 слоя, а базу для крепления сделать из толстого твердого картона либо тонкого пластика. Пылевой мешок можно прикрепить к основанию двумя способами:

• при помощи горячего клея – в этом случае горловина пылеуловителя попросту фиксируется между двух кусков капрона;
• при помощи липучек – в данном исполнении одну часть липучки фиксируют к основанию, а вторую пришивают к горловине пылесборника.

Водный

Аквафильтры считаются наиболее эффективными, поскольку в данном случае происходит не только очистка, но и еще и увлажнение воздуха. Принцип работы таких фильтров прост: вся всасываемая пыль проходит сквозь емкость с водой, которая задерживает даже пыльцу растений и мелкодисперсные частицы. Такие модели незаменимы в доме, где живут люди, страдающие аллергическими и бронхолегочными заболеваниями.

Для изготовления водного фильтра можно использовать:

• сепаратор – он эффективно делит загрязнения на мелкие и более крупные;
• резервуар с водой – к нему должна прилагаться герметично закрывающаяся крышка;
• маленький вентилятор;
• помпу.

Кроме того, вам понадобится разрыхлитель, а также накопитель и кожух – эти элементы фиксируют на пылеуловитель устройства. В качестве элементов фиксации можно воспользоваться крепёжными оцинкованными изделиями.

Циклонный

Циклонные системы пользуются популярностью вот уже несколько десятилетий. Корпус этих агрегатов намного легче, нежели у моделей с аквафильтром, поскольку сам фильтр внутри полый. Суть подобной очистки состоит в действии центробежной силы на поглощаемый мусор. Вихревым потоком частички разных размеров оседают в резервуаре, а после отключения устройства от сети электропитания нужно просто вытащить фильтр из корпуса и тщательно очистить его.

Для создания такого приспособления потребуется:

• масляный автомобильный фильтр – его используют для удержания самых мелких частичек пыли;
• ведро или другая емкость на 20 литров с крепко закручивающейся крышкой;
• колено из полипропилена с углом в 90 и 45 градусов;
• сантехническая труба – 1 м;
• гофрированная труба – 2 м.

Последовательность действий выглядит следующим образом:

1. в центре крышки необходимо проделать небольшое отверстие под углом в 90 градусов – здесь в дальнейшем будет крепиться пылесос;
2. все щели заполняются герметиками;
3. на боковой части ведра делают отверстие и устанавливают туда уголок;
4. гофра с коленом соединяются при помощи трубы;
5. чтобы самодельный фильтр прослужил как можно дольше, на него советуют сверху надеть капроновые чулки;
6. на завершающем этапе колено в крышке соединяют с выходом фильтра.

Имейте в виду, если у вас не получается надеть фильтр на выходную трубу пылесоса, то можно прибегнуть к помощи резинового шланга – здесь также потребуется герметик для обработки мест стыка.

Можно изготовить циклонный фильтр и другим способом.

Для работы вам надо приготовить:

• автомобильный конус;
• пару стержней длиной 2 м;
• шайбы, а также гайки на 8 мм;
• 2 гофротрубы на 2 м.

Изготовление фильтра включает в себя несколько этапов:

1. основание конуса осторожно отрезают, а затем опускают его в ведро «головой» вниз;
2. в ведро также вводится труба, пространство между ней и конусом заливается герметиком;
3. из куска фанеры в 15-20 мм вырезают квадрат так, чтобы там свободно поместилось основание конуса, а также оставался легкий запас;
4. по углам вырезанного фрагмента формируется дополнительное отверстие глубиной 8 мм, еще одно делают ближе к центру – оно требуется для трубы, на которую впоследствии надевают гофрированный шланг (чтобы скрепить корпус с самодельным фильтром);
5. листом фанеры закрывают емкость, она должна фиксироваться максимально крепко, края для большей герметичности обклеивают резиновой прослойкой;
6. в крышке сверлят отверстие для острия конуса;
7. в основании конуса делают отверстия для трубки, она будет скрепляться с гофротрубой, именно сквозь нее в очистную систему станет попадать мусор.

О том, как сделать фильтр для пылесоса своими руками, смотрите в следующем видео.

Изготовление фильтра в пылесос своими руками

Самый важный элемент пылесоса – фильтр, который и задерживает пыль внутри прибора. Со временем даже он выходит из строя, снижая эффективность уборки. Эту деталь всегда можно поменять на новую, купив в магазине. Но есть вариант сделать фильтр для пылесоса своими руками.

Фильтр для пылесоса — можно ли сделать своими руками

Никаких проблем в этом нет, если грамотно подойти к решению основной задачи – не снижать эффективность фильтрации воздуха. Не всегда это может получиться за счет некачественно выбранных расходных материалов.

Какие бывают виды фильтров и их назначение

Сегодня производители в пылесосах используют разные по конструкции и технологии задержания пыли фильтры:

• тканевой пылесборник в виде мешка;
• циклонный;
• водяной;
• НЕРА-фильтр.

Все ли можно сделать самостоятельно

Своими руками можно сделать любой из вышеобозначенных вариантов, потому что по конструктивным особенностям они не включают сложные элементы. Здесь важно правильно рассчитать объем пылесборника, а также обеспечить полную герметизацию стыков. Именно через последние часть пыли будет проникать обратно в комнату. А этого допускать нельзя.

При этом фильтрующий материал всегда можно найти в доме: поролон, медицинская маска, салфетки из нетканого материала и прочее. Лучше, если это будет автомобильный фильтр для кондиционера или синтепон.

Плюсы и минусы самодельных фильтров

Самое большое преимущество – низкая цена. Изготавливают эти детали обычно из простых материалов, нередко б/у. Так что стоимость в конечном итоге может оказаться копеечной. Но здесь не следует экономить, особенно на фильтрующих элементах, от которых зависит качество уборки.

Что касается эффективности фильтрации, то здесь нельзя вообще говорить, что самодельные фильтры лучше заводских. Все будет зависеть от качества фильтрующего материала и сборки узла в целом. В заводских условиях это делают более качественно.

Нельзя устанавливать самодельные детали, если пылесос находится на гарантии. При более серьезных поломках его просто не примут на ремонт.

Нужно обязательно учитывать, что любое вмешательство в конструкцию бытовой техники может привести к нагрузкам на электродвигатель. Поэтому важно точно рассчитать объем фильтра и проходимость воздушных масс через него.

Как сделать фильтр для пылесоса в домашних условиях, описание процесса

Перед тем как сделать фильтры для пылесоса своими руками, необходимо понять, по какому принципу работают эти узлы. А так как было обозначено четыре разновидности, то у каждого своя схема работы.

1. Мешок из фильтрационной ткани, который работает по прямому действию. То есть воздух с пылью попадает внутрь мешка. Пыль оседает внутри, чистый воздух проходит сквозь ткань.
2. Циклон. Воздушный поток движется по спирали. Тяжелые частицы оседают, воздух с мельчайшими частицами поднимается и проходит через дополнительные фильтры.
3. Водяной. Пыль захватывается водой.
4. НЕРА-фильтр. Это циклонный вариант, в верхней части которого установлен фильтрующий элемент, очищающий воздух от мелких частиц.

Мешок-пылесборник

Его можно сделать из плотной ткани, сложенной в два или три слоя. Просто шьется мешок с горловиной, размер которой должен совпадать с диаметром патрубка от шланга-гофры.

Из плотного картона вырезается квадрат, в котором делается отверстие под патрубок. Это основа для крепления мешка. Последний к квадрату можно крепить несколькими способами, к примеру:

• с помощью клея;
• с помощью липучек.

Циклонный вариант

Здесь предлагается несколько конструкций. Самая простая – пластиковое ведро из-под краски. Оно имеет слегка конусообразную форму, которой достаточно, чтобы обеспечить сдерживание больших частиц.

Для этого в крышке ведра посередине делается отверстие под патрубок пылесоса. В самом ведре сбоку ближе к горловине делается точно такое же отверстие. В них вставляются куски пластиковых труб диаметром 32 мм.

На что еще надо обратить внимание:

• патрубок, вставляемый в ведро, должен располагаться под наклоном ко дну емкости;
• отверстие патрубка, вставленного в крышку, надо закрыть фильтрующим материалом.

Если внутрь ведра налить немного воды, то эффективность очистки будет намного выше.

Схема присоединения фильтра к пылесосу следующая:

1. к патрубку крышки присоединяется пылесос;
2. к патрубку ведра труба с насадкой.

Более серьезная конструкция циклонного пылесборника – это все то же ведро, к которому к крышке подсоединен конус. Последний можно изготовить из тонкого пластика. В продаже есть много изделий конусного типа, которые хорошо подойдут для этой цели.

В самом ведре отверстие делать не надо. Оно будет выполнять функции сборника пыли. В крышке делается отверстие, куда вставляется узкая часть конуса. Сбоку конуса ближе к верхней горловине делается отверстие под патрубок. Он будет соединяться с трубой и насадкой. В крышке конуса посередине делается отверстие под патрубок, который будет соединен с пылесосом.

Водяной вариант

Здесь также несколько конструкций. Один из эффективных вариантов – кастрюля, в которую установлена пятилитровая пластиковая бутылка. На фото ниже эта конструкция показана.

Вместо кастрюли можно использовать любое изделие, которое выполняет функции подставки для пластиковой бутылки. В последней делают отверстие, через которое фильтр соединяется с выхлопным отверстием пылесоса. Соединение проводят пластиковым патрубком.

В бутылке в верхней части делают несколько небольших отверстий, через которые очищенный и влажный воздух будет выходить наружу. Емкость заполняется водой наполовину.

НЕРА-фильтр

Сам по себе этот тип очень дорогой. Его можно сделать своими руками, если использовать вместо фильтрационного элемента автомобильный фильтр от кондиционера, расположенного в салоне машины. Оба элемента по размерам не подходят, поэтому автомобильный придется подрезать.

В пылесосном фильтрационный материал удаляется с помощью ножа. Места стыковки очищаются от старого клея, обезжириваются. Вставляется автомобильный элемент, который к рамке приклеивается любым клеевым составом.

Необходимый инструмент и материалы

Для каждого типа самодельных фильтров нужны свои материалы. Здесь и пластиковые бутылки, и ведра, и даже кастрюли.

А вот инструменты используются практически одинаковые:

• нож;
• ножницы;
• отвертки;
• дрель со сверлами;
• клеевой пистолет;
• линейка и карандаш.

Сложности, с которыми можно столкнуться во время работы

Чаще всего проблема заключается в герметизации стыков. Именно через них просачивается запыленный воздух наружу. Поэтому все внимание швам между разными соединяемыми деталями. Для этого надо использовать герметик.

Если знать, как работает пылесос, как он очищает воздух от пыли, то сделать самостоятельно фильтр, не проблема. Он может быть, как дополнение к существующим деталям, или стать заменой старым, вышедшим из строя.
