Монтаж ВРУ (щита учета). Мой опыт, часть техническая. ⁠ ⁠

Всем доброго времени суток! Пост про электрификацию участка решил разделить на две части: техническую, в которой опишу свои ошибки и недочеты, и «руководство к действию», где укажу порядок технологического присоединения и то, как я его этапы прошел. Этот пост я создал для критики собственного «творчества» и просто хотелось поделиться тем что вышло, поэтому разместил в профильной лиге. Опыта в электромонтаже и проектировании ранее не имел, делал для себя.

Для начала с̶п̶о̶й̶л̶е̶р фото ВРУ в том виде, в котором он был принят инспектором. Замечаний не было.

Был куплен заброшенный участок в черте города в СНТ (вернее ТСН, что несколько упростило процедуру технологического присоединения — линии ВЛИ в собственности членов товарищества, каких-либо согласований не потребовалось). Электроснабжающей организацией были выданы ТУ на подключение электроустановки 15кВт 0,4кВ ответвлением от ближайшей опоры (на участке строений нет, поэтому необходимо было просто расположить щит в пределах участка не далее 25м от границы).

Из профильной стальной трубы была собрана конструкция — «трубостойка», как ее часто называют.

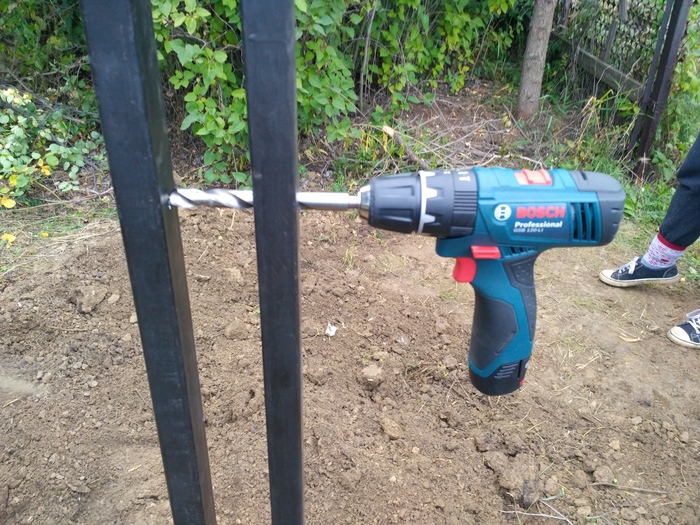

7 раз отмерь — все равно отверстие придется сверлить по месту. Не реклама — шуруповерт испытание вынес, хоть и не без труда.

2 трубы 60×30мм были заглублены на 1,5 м и залиты цементно-песчаным раствором, защищены от внешних воздействий окраской в 2 слоя, нижняя часть до высоты 50см дополнительно гидроизолирована. Труба 60×60мм была закреплена к ним шпилькой d=14мм, высота — стойки в сборе — 5м. Приварить металлическую полосу и заварить верх трубы попросил друзей.

Ранее был куплен щит, прибор учета, автоматические выключатели, пара din-реек и фиксаторы.

Провод для монтажа внутри щита за неимением инструмента для обжима наконечников был выбран ПуВ (ПВ1) — об этом в процессе сборки я не раз пожалел, гнуть 6-ку оказалось не самой простой задачей, а 10-ку для защитного нуля тем более. На фото он подключен к выводу контура заземления.

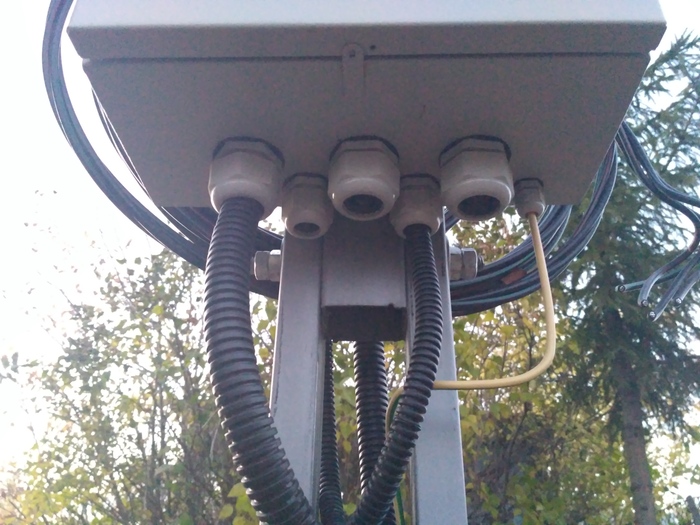

Вводы кабелей в щит было решено защитить сальниками PG — уж больно не похожи на IP66 те, что были в комплекте с щитом. Родную шину PE из неизвестного сплава было решено оставить в качестве крепежного элемента латунной шинки.

Кстати, пилить до посинения напильником отверстия под сальники — сомнительное удовольствие. Если стану зарабатывать этим на жизнь — обязательно приобрету гидравлический пресс для этих целей.

Вот никогда не пилите и не сверлите что-либо в щите с установленными прибором учета или автоматикой. Мне просто повезло что металлическая стружка не разлетелась по щиту!

Сальников много, скажете вы. Так и есть, планировались 2 линии к дому и гаражу, 2 линии на освещение (прожекторы на трубостойке для нужд стройки и освещение участка). Когда я пришел к выводу, что только на обвязку 3-фазного ввода мне нужно 3 реле напряжения, а перекос фаз у нас не редкость, да и обрыв нуля как-то самосвал устраивал, было решено что ввод будет в дом, а в гараж пойдет линия уже с респределительного щита дома.

И вот сейчас я назову свою главную ошибку — нормативку я начал читать где-то между растачиванием отверстий под сальники, и то не очень усидчиво и внимательно.

Вот так, да. PEN я думал пропускать через счетчик (в этих ваших интернетах и не такое найдешь).

Что еще можно увидеть на фото забавного: дифавтомат и розетка нужны мне для нужд стройки, 2 трехполюсных автоматических выключателя — должны защищать кабели на дом и гараж (ага, очень они нужны, когда на вводе и так стоит неселективный АВ на 25А — будут демонтированы и вместо них установлены суровые клеммники, в которые будет подключен ВБбШв), автомат на 10А — освещение (правильно, а зачем дифзащита на освещении нужна, еще и на улице?). Видно, как автоматы раскорячило жестким проводом, несмотря на ограничители — нужно было использовать шину. Можно заметить ОПС1-C, напрашивается вопрос, зачем он нужен? А нужен он, т.к. в СНТ магистраль ВЛИ, но вот идет она только по алеям, а приходит обычная ВЛ-0,4, со скрутками, неизвестного сечения и на покосившихся опорах.

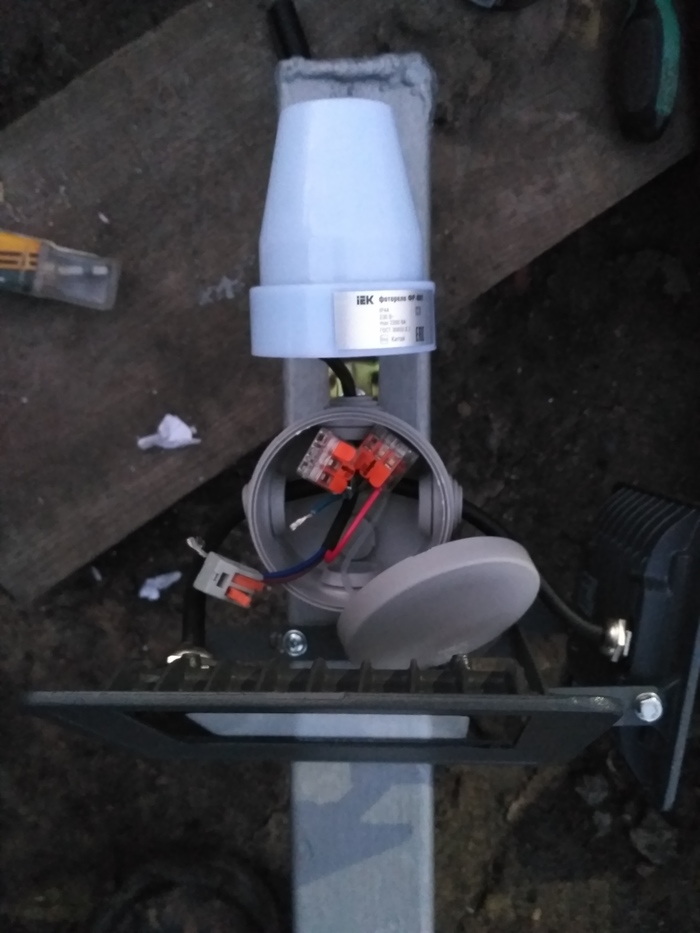

На трубостойке были смонтированы 2 прожектора и реле освещения, и снова я затупил и кинул туда один кабель ВВГ 3×1,5мм2, и чтобы мне получить автоматическое управление освещением, а не только прожекторами, придется тянуть обратно в щит еще один.

СИП-4 4×16 я затянул в 25-ю гофру ПНД (зачем пихать СИП в ПНД-гофру? Он и так полиэтиленовый, нет, серьезно? Механической защитой, которую требуют в ТУ, она по факту не является), в гофру 16мм пустил кабель ВВГ. Саму гофру я завел в сальниковые вводы, а сверху герметизировал.

Изучая долгими осенними вечерами ГОСТ 32395-2013 и немножко ПУЭ-7 было решено, что заводить PEN сразу в прибор учета — так себе идея. Был куплен блок РБД.

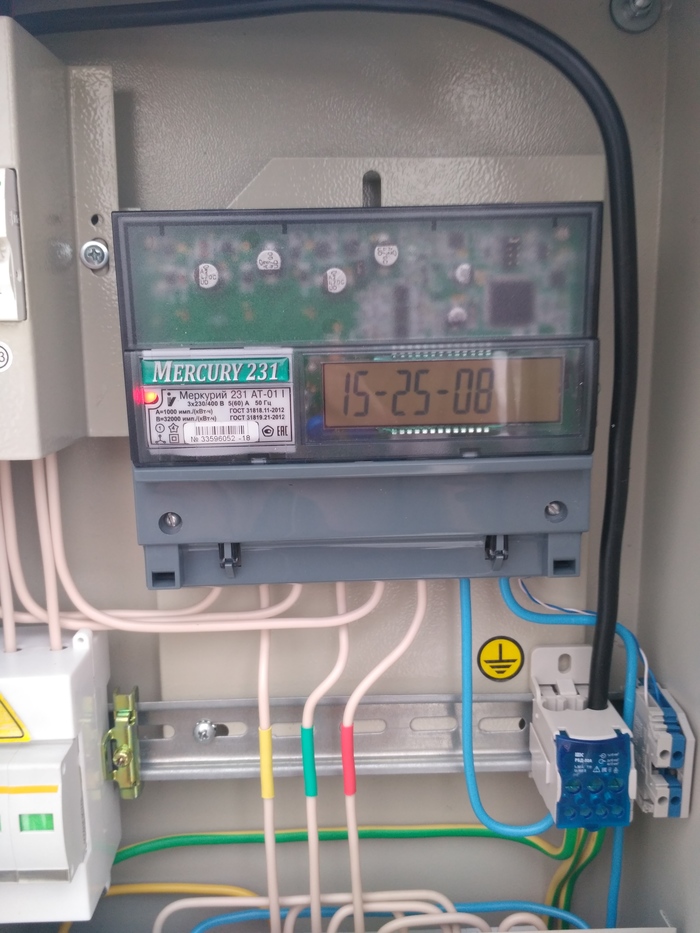

На нем выполнено разделение PEN: с него N уходит на прибор учета (требование сетевой организации), а PE на шину внизу.

Наконец, сетевая организация была уведомлена о выполнении ТУ и ко мне пришел инспектор для проверки. Однако электроустановку он в эксплуатацию не принял: мой СИП уныло свисал с трубостойки — должны были приехать РЭС. И они приехали! Правда уже зимой.

Вот на этом фото видно, чего не хватает — на месте цветных термоусадок должно было быть селективное противопожарное УЗО. Но пока его там нет. А еще СИП у меня заведен непосредственно в вводной АВ — хорошо что щит на улице! В общем, такие вот ошибки.

Далее в щите было опечатано все, что возможно было опечатать и электроустановка введена в эксплуатацию.

Чем отличается ВРУ от ГРЩ

Электрические шкафы управления широко востребованы на объектах разного назначения. Это здания и сооружения. Производители предоставляют клиенту большой выбор моделей. Перед покупкой необходимо определить чем отличается ГРЩ от ВРУ. Так удастся подобрать модель, соответствующую определенным условиям эксплуатации

Устройство и характеристики

Конструкции отличаются в зависимости от места применения и расположенных в них модулей. При выборе учитывают одновременно несколько критериев. Благодаря этому удается правильно подобрать изделие.

По своей конструкции изделия представляют собой шкаф. Для облегчения контроля над приборами и сигнальными индикаторами дверь оснащают прозрачной пластиной. Это позволяет осматривать установленное оборудование, не открывая короб.

Изделия изготавливают из металла или пластика. Каждый материал имеет свои преимущества и недостатки. Металлические модели производят из стали с дальнейшим нанесением лакокрасочного покрытия. Они отличаются высокой прочностью и устойчивостью к повреждениям. Сталь выдерживает удары и другие механические воздействия.

Пластиковые модели изготавливаются из прочного полимера, устойчивого к высокой температуре и негативному влиянию ультрафиолетовых лучей. При длительном воздействии солнечного света физические свойства материала не меняются. Шкафы такого типа имеют меньшую прочность. Несмотря на это пластиковые изделия востребованы в связи с устойчивостью к влажной среде. Они не подвергаются коррозии.

Для защиты от попадания внутрь короба влаги производители оснащают место прилегания крышки эластичным уплотнителем. Дверь короба прилегает к прокладке. При этом исключается проникновение влаги, пыли и мелких абразивных частиц внутрь корпуса.

Вводно распределительные устройства

Использование вводно-распределительного устройства позволяет разветвлять линию питания между несколькими потребителями. При этом устройство ВРУ может сочетать в себе несколько блоков:

• Модуль учета. Используется для контроля над потреблением электроэнергии. Модуль учета позволяет точно определить количество электрической энергии.
• Модуль безопасности. Оснащается устройствами, отключающими потребителей от электрической сети при возникновении короткого замыкания, перепадов напряжения, перегрузки и т.д.
• Блок измерительных приборов. Используется с целью контроля над состоянием цепи питания. С помощью приборов определяют правильность работы различного оборудования.
• Сигнальная панель. Оснащается световыми и звуковыми индикаторами. Они срабатывают при отклонении заданных параметров от нормы, тем самым привлекая внимание.
• Элементы включения осветительных приборов. Используется для автоматического подключения элементов освещения в зависимости от времени суток.
• Блок отвечающий за пожарную сигнализацию. Оснащается элементами, подающими электроэнергию к противопожарной системе.

ВРУ устанавливаются в местах распределения электрической энергии. Возможно использование вводно-распределительных устройств в качестве ГРЩ.

Главный распределительный щит

ГРЩ это аббревиатура, которая расшифровывается как главный распределительный щит. В отличие от ВРУ ГРЩ часто имеет увеличенные размеры и большее количество модулей. Это связано с тем, что ГРЩ устанавливается при вводе в здание или сооружение.

По конструкции изделие представляет собой шкаф большого размера, предназначенный для монтажа отдельных модулей. В нем так же как и в ВРУ происходит разделение электроэнергии между несколькими потребителями. После выхода из главного распределительного щита линия может прокладываться к нескольким вводно распределительным устройствам.

Распределительные шкафы могут отличаться по своей конструкции и способу монтажа. В зависимости от места установки их делят на несколько категорий:

1. Напольный. Устанавливается на бетонное, металлическое основание или специализированную подставку. В зависимости от конструкции могут устанавливаться внутри или снаружи здания. Во втором случае потребуется выбор конструкции с защитой корпуса от попадания влаги и загрязнений.
2. Встраиваемый. Устанавливается еще на этапе строительства зданий или сооружений. Помещается в вертикальные поверхности. Для установки уже после строительства здания потребуется обустройство специальной ниши.
3. Накладной. Выполнен в виде короба, который устанавливается на стены зданий и сооружений, опоры и другие вертикальные поверхности. По причине отсутствия потребности в изготовлении ниши такие конструкции отличаются простотой монтажа.

Выбирая изделие, принимают во внимание его габариты, способ монтажа и степень защиты от влаги. Так удается подобрать модель под определенные эксплуатационные требования. Защищенность от попадания влаги и загрязнений производители указывают в маркировке.

Основные отличия ВРУ и ГРЩ

Разница ГРЩ и ВРУ заключается в габаритных параметрах и назначении. В первом случае шкаф имеет большие размеры. Он может состоять из отдельно расположенных модулей. Они позволяют разделить одну высоковольтную сеть на несколько низковольтных.

Главный распределительный щит также как и ВРУ оснащается различными модулями:

• Защитным. С устройствами отключающими потребителей при превышении допустимой нагрузки, при КЗ и т.д.
• Аварийным. При отсутствии напряжения в основной сети, происходит подключение к резервному источнику питания.
• Сигнальным. Оборудован световой индикацией.
• Измерительным. Используется для контроля над показателями электрической сети.

Кроме этого главный щит также может оснащаться приборами учета. Таким образов основное отличие устройств заключается в их назначении. При наличии достаточного места ВРУ может использоваться в качестве главного щита.

Если вводно распределительное устройство будет установлено на вводе в здание, оно будет считаться главным щитом. Шкафы, размещенные дальше по линии, являются устройствами для распределения между потребителями. В некоторых случаях

Применение

Изделия используются в разных сферах. Их установка является обязательной при подключении к энергоснабжению жилых домов, промышленных цехов, котельных, складских помещений и других зданий и сооружений.

Например в многоквартирном доме ГРЩ устанавливается на вводе в здание. Часто в качестве помещения для монтажа выбирают подвал. От главного щита прокладывают линии к ВРУ каждого подъезда. От них линия разветвляется между лестничными площадками и отдельными квартирами.

В некоторых случаях вводно распределительный шкаф может выполнять одновременно две функции. Такая схема распространена в частных домах, небольших сооружениях, где дополнительное деление между потребителями не требуется. В такой ситуации распределение осуществляется между линиями для подключения элементов освещения, отопления, бытовой техники и т.д.

Принимая во внимание габаритные параметры короба, материал его изготовления, количество и тип устанавливаемых модулей удастся подобрать изделие, соответствующее определенным эксплуатационным условиям.

Выставка пройдет с 22 по 24 ноября в Международном выставочном центре «Крокус Экспо», Павильон 1, Зал 3.

Вводно-распределительное устройство (ВРУ).Виды и применение

В электрике и энергетике расшифровка аббревиатуры ВРУ – вводно-распределительное устройство, иногда его еще называют УВР. Без этого элемента электрической цепи не обойтись в электроснабжении жилых домов и общественных зданий. На сегодняшний день ВРУ представляет собой закрытый ящик из стали, в котором находится большое количество аппаратов, используемых для контроля и учета электроэнергии, а также защиты подключаемых потребителей. В этой статье мы расскажем, для чего нужно вводно-распределительное устройство, из чего оно состоит и чем может быть укомплектовано

Вру что это такое в электрике. Что такое ВРУ? Как расшифровывается вру

Главная » Электромонтаж » Электрические щиты » Разновидности электрических щитов
Люди, которые часто сталкиваются с разными электрическими щитками успели заметить, что они имеют широкий ассортимент. Чтобы понять, какой электрический щиток лучше всего подобрать нужно знать, что означают буквенные коды, которые указаны на его коробке. В этой статье мы постарались рассмотреть виды электрических щитов.

Монтажный щиток

Мы постарались рассмотреть только популярное оборудование, а также цели и задачи, который выполняет каждый отдельный тип электрического щита.

Щит освещения (ЩО)

Исходя из названия на сегодняшний день можно сделать вывод о том, что эти устройства предназначаются для контроля осветительными приборами. Чаще всего такие устройства могут использоваться в нежилых зданиях, которые имеют большие размеры. В качестве примера можно привести торговые центры, а также продовольственные гипермаркеты. Щит освещения по принципу своей работы напоминает обычный выключатель.

ЩО

Как и в любой другой вид оборудования сюда можно установить предохранители, а также счетчики питания. Наиболее распространенной моделью на данный момент считается утапливаемый щит освещения с выключателем (УОЩВ). При необходимости его коробку легко можно монтировать в стену и замаскировать отделочными материалами.

Комплектация ВРУ

Устройства вводно-распределительные могут быть укомплектованы по разному, в зависимости от пожеланий заказчика и существующих требований. В основном, ВРУ в электрохозяйстве комплектуются защитной автоматикой, прибором учета электрической энергии, измерительной аппаратурой и шинами.

Если подробнее говорить о составляющих ВРУ, они следующие:

• Электросчетчик.
• Вводной автоматический выключатель и вводное УЗО.
• Групповые автоматические выключатели и УЗО (либо дифавтоматы).
• Шины (заземления, нулевые, токопроводящие).
• Провода и кабели, необходимые для коммутации всей аппаратуры.
• Наборные клеммники для коммутации цепей.

Помимо этого, в зависимости от области применения вводно-распределительных устройств, они могут быть оснащены трансформаторами тока, кварцевыми предохранителями, ограничителями напряжения, вольтметрами, амперметрами, разрядниками, средствами защиты и прочими аппаратами. Как уже было сказано, комплектация ВРУ зависит от проекта электроснабжения и индивидуальных предпочтений заказчика.

Сфера эксплуатации

Главное назначение оборудования — приём, а затем дальнейшее распределение входной электроэнергии. Вводно-распределительные устройства предназначены для эксплуатации на любых типах объектов, в том числе производственных, бытовых, строительных. Приборы должны соответствовать параметрам электрической сети: напряжению и мощности потребления. Процесс сборки и комплектации ВРУ строго контролируется, к ним предъявляется ряд жёстких требований, все действия выполняются только вручную.

Производители предлагают как универсальные модели, предназначенные для сетей со стандартными параметрами, так и особого назначения. Место расположения распределительных устройств в зданиях всегда указывается в проекте по обеспечению электроснабжения. В нем также указываются характеристики всей входящей в комплект аппаратуры. После установки и сборки уполномоченными лицами производится опломбировка счетчиков с целью блокирования несанкционированного доступа к особо важным приборам.

В частных домовладениях установка вводных устройств оправдана только при необходимости распределить общую нагрузку на несколько объектов, например:

• летняя кухня;
• хозпостройки;
• баня;
• гараж.

В таких случаях монтируется главный блок, а затем устанавливается отдельное распределительное устройство на каждую из построек.

Вводно-распределительное устройство (ВРУ).Виды и применение

Название вводно-распределительное устройство (ВРУ) говорит о том, что оно монтируется на вводе электросетей нескольких потребителей, распределяет по ним электроэнергию, позволяет выполнить автоматическое отключение электроэнергии в случае возникновения неисправностей и замыканий. С помощью ВРУ удобно отключать электрическую цепь в доме при производстве ремонтных работ, или на время длительного бездействия электрической цепи.

В многоэтажных жилых домах такую систему ввода монтируют в тамбурах или на лестничных клетках. В небольших двухэтажных домах такое устройство ввода электроэнергии размещают на внешней стороне дома. На заводах такие устройства монтируют в цехе или на наружной стене производственного корпуса. Обычно вводно-распределительное устройство применяется для переменного тока напряжением 220 или 380 В.

Разновидности ВРУ

Устройства распределения и ввода электричества классифицируются по различным признакам: числу защитных и других приборов, размерам, силе тока. В некоторых образцах отведено особое место для счетчиков энергии, а также есть приборы, контролирующие работу освещения. Электрические автоматы, находящиеся в корпусе ВРУ, служат для автоматического аварийного обесточивания цепей.

По назначению и особенностям устройства ВРУ делятся на следующие разновидности:

• Вводные системы , отвечающие за прием электроэнергии.
• Распределительный тип , предназначенный для распределение и учет данных.
• Вводно-распределительные системы , одновременно выполняющие функции двух предыдущих типов.

По токовой нагрузке на:

• 250 ампер.
• 400 ампер.
• 630 ампер.

Конструктивные особенности

По габаритам эти устройства значительно отличаются, так как многое зависит от мощности подключаемых потребителей. В свою очередь этот показатель связан с количеством потребителей, которым необходима электроэнергия.

Вводно-распределительное устройство принадлежит к группе электротехнических устройств, в состав которых входят разные приборы. ВРУ не только принимает энергию, но и распределяет ее по объектам. На каждом большом жилом доме должно быть установлено отдельное ВРУ.

Если главный объект состоит из дополнительных отдельных потребителей, то дополнительно монтируют отдельные ВРУ на каждый объект.

Оборудование и приборы ВРУ размещаются в металлических шкафах, которые состоят из следующих частей:

• К медным шинам провода подключаются болтовым соединением. Для повышения надежности контакта силовых цепей дополнительно применяют пружинные шайбы. Фазная шина должна иметь отверстия для подключения проводников фаз потребителей. К нулевой шине, имеющей аналогичные отверстия, подключают рабочие нулевые проводники, отходящие к потребителю.
• Вводной автомат служит для подключения кабеля питания. Параметры автомата определяется в соответствии с проектом электроснабжения.
• Плавкие предохранители могут устанавливаться вместо автомата ввода, предназначены для тех же целей. Их номинал выбирается также, в соответствии с величиной нагрузки.
• Защитный автомат ввода защищает электрическую проводку бытовой сети от чрезмерных нагрузок, замыканий, а также для выполнения отключения электроэнергии для технического обслуживания сети.
• Ограничители напряжения или разрядники. Они устанавливаются после автомата ввода. Если возникают импульсные перенапряжения, то разрядник срабатывает. При этом на защитную шину подается фазное напряжение, вследствие чего срабатывает защита распределительного устройства.
• Группа автоматов для отдельных сетей. Главной задачей этих автоматов является распределение электричества по отдельным группам. Каждая группа обслуживает отдельную комнату в квартире, освещению и другим разным потребителям, требующим отдельной защиты. При необходимости устанавливают устройства защитного отключения. Автоматы подключают с учетом равномерной нагрузки для всех фаз. Количество автоматов на каждой фазе определяют по наибольшей нагрузке подключаемых сетей.

ГРЩ и ВРУ. В чем их различия?

ГРЩ и ВРУ. В чем их различия?

Сложная система электроснабжения включает в себя несколько видов сетей и множество устройств для распространения электрической энергии. Одними из них являются электрощиты. Они соединяют источники электроэнергии и ее потребители.

Что касается конфигурации, устройства такого типа могут быть различными: уличными или монтируемыми в помещении, напольными или подвесными, вертикальными или горизонтальными. Они также отличаются по функционалу и внутренним компонентам. Среди них выделяют шкафы ввода, приема и распределения ресурса, а также управления какими-либо аппаратами.

Наиболее популярными являются главные распределительные щиты и вводно-распределительные устройства. Они очень похожи, но в то же время имеют существенные отличия. Оба модуля созданы для распределения электроэнергии и безопасной непрерывной работы всех элементов сети. Они одинаково надежно защищают своих потребителей от токов коротких замыканий и скачков напряжения. Для их изготовления используются прочные металлические листы или нержавеющая сталь, что позволяет обеспечить высокие антивандальные свойства и повысить износостойкость изделия. Так в чем же их различия?

Главный щит

ГРЩ неспроста носит свое название. Он устанавливается сразу после трансформаторной подстанции и обеспечивает ввод силовых линий питания, а также их дальнейшее распространение к другим электрощитовым аппаратам. Он находится на самой верхней ступени в иерархии оборудования такого типа.

Дело в том, что подобные модули могут контролировать работу других устройств, координировать ее в зависимости от заданных параметров, обнаруживать ошибки в системе и сообщать о них курирующему персоналу. Главный распределительный щит подчиняет себе другую аппаратуру. Его размещают на территории котельных, в производственных помещениях, рядом с подстанциями. Без них не обходится функционирование больниц, детских домов, школ, сельскохозяйственных построек и различных промышленных объектов.

Конструкция может состоять из одного большого шкафа или нескольких ящиков с силовыми панелями, каждая из которых отвечает за выполнение своих задач. Климатическое исполнение также отличается и зависит от пожеланий заказчика и дальнейших условий эксплуатации.

Вводно-распределительное устройство

ВРУ имеет комплекс электротехнической автоматики и применяется для приема вводного силового кабеля от ГРЩ. От него распределяются питающие линии к этажным и квартирным щиткам, осветительным шкафам, силовым установкам и станциям управления. Оно может устанавливаться в общественных зданиях: садах, школах, университетах и администрациях, в жилых пространствах: на стенах частных домов и многоквартирных зданий. Также изделие монтируют в производственных цехах на текстильных фабриках, фармакологических предприятиях и машиностроительных заводов. Без них нельзя представить функционирование больничных городков, медицинских центров, аптечных пунктов и других сооружений.

Что касается материала, для сборки подобных изделий используют металлический профиль, обладающий высокой прочностью и антивандальными свойствами. Внутрь вводно-распределительного устройства помещают всевозможные автоматы и средства защиты, необходимые реле и шины. Для бесперебойной эксплуатации осветительных, отопительных и вентиляционных систем даже при возникновении аварий в корпус монтируют систему аварийного ввода резерва. В случае обнаружения скачков напряжения или коротких замыканий, она переключает питание с основного источника на дополнительный, тем самым сохраняя функционирование всей сети.

В отличие от главных щитов, ВРУ состоит из одного ящика с несколькими монтажными панелями. Конструкция закрывается металлической дверцей, питающие кабели подводятся сверху или снизу.

(ВРУ): назначение, виды, комплектация

Для электроснабжения жилых, общественных и промышленных объектов требуется такой элемент электрической цепи как вводно-распределительное устройство (ВРУ), которое также часто называют УВР. Оборудования представлено в виде стального ящика закрытого типа, в котором размещается набор приборов, используемый для защиты, а также контроля за электроэнергией.

Комплектация устройства может различаться, в том числе из-за назначения и сферы применения в энергетической сфере. При установке и дальнейшем применении требуется учитывать вид ВРУ, так как от этого зависит функциональность и безопасность потребителей.

Назначение и область применения

Главной функцией ВРУ будет прием с последующим распределением электроэнергии. Дополнительно есть ряд функций. Среди них:

• защита потребителей от перегрузки сети;
• защита от замыканий короткого типа;
• нет утечки тока;
• снижение вероятности аварийной ситуации;
• контроль за распределением нагрузки в электрических сетях;
• учет электрической энергии, которая была израсходована.

Распределительный элемент, который установлен на вводе, помогает проводить оперативные действия. Примером будет отключение или включение оборудования, подсоединенного к участку на подконтрольной цепи.

Вид вводно-распределительного устройства:

Основным назначением вводно-распределительного устройства будет совмещение в себе средств контроля и защиты, элементов учета и измерения электроэнергии, что положительно сказывается на безопасности и удобстве в эксплуатации. С помощью ВРУ все приборы расположены в компактном защищенном от воздействия внешних факторов месте. Дополнительно это нужно для упрощенного управления сетью.

ВРУ устанавливается на любом типе объектов. Это может быть жилой дом, в том числе частный, или административное здание. Важным моментом будет учет всех характеристик устройства при проектировании. В проекте системы электроснабжения требуется указывать место установки ВРУ и все параметры оборудования, которое будет установлено в нем.

Сборка устройства, а также дальнейшая обязательная опломбировка, которая нужна для элементов учета электрической энергии, проводится согласно проектным данным.

Использование ВРУ в доме частного характера нужно при наличии нескольких потребителей или распределении нагрузки. Примером последнего случая будет проведение электропитания в баню, гараж, аналогичные постройки. При таком варианте потребуется установить основное устройство, после чего проводится монтаж индивидуальных ВРУ для каждого отдельного объекта

Комплектация ВРУ

ВРУ комплектуется на основе стандартов и регламентов, а также пожеланий владельца. Основным комплектом считается защитная автоматика в совокупности с элементами учета электроэнергии, измерительными приборами, а также шинами.

Основные составляющие устройства вводно-распределительного типа:

• электрический счетчик;
• набор шин, в том числе заземления, нулевых, токопроводящих;
• набор клемм для цепной коммутации;
• комплект проводов для подсоединения оборудования;
• автоматический выключатель вводного характера, а также УЗО вводного типа;
• автоматические выключатели в группе и комплект дифатоматов или УЗО.

Дополнительно устанавливаются трансформаторы, предохранители кварцевого типа, ограничители напряжения, и аналогичным оборудованием, включая вольтметры, амперметры, разрядники, а также защитные элементы. Комплектация различается в зависимости от сферы использования, проектной документации, которая разработана в соответствии с требованиями стандартов и условий эксплуатации, а также от индивидуальных пожеланий заказчика.

Виды вводно-распределительных устройств

Видов ВРУ очень много. Основные разновидности:

1. Номинальный ток бывает 100, 250, 400 или 630 А;
2. Исполнение может быть подвесным или напольным;
3. Назначение делит устройства на три категории, в том числе вводно-распределительные, распределительные или вводные;
4. Установка проводится в помещении и на улице. От вида зависит уровень защиты, который варьируется от IP31 до IP65;
5. Обслуживание разделяет ВРУ на односторонние и двухсторонние;
6. Количество вводов может быть однократным или многократным (2, 3, 4).

Габариты корпуса могут варьироваться в зависимости от комплекта оборудования, сферы использования и особенностей устройства. Дополнительно классифицируют распределительное устройство по количеству панелей, в частности есть однопанельные, двух и трехпанельные элементы, а также многопанельные модели.
