Чем мтз отличается от то

Токовая отсечка и максимальная токовая защита — особенности, схема и принцип работы

Не все понимают отличия между токовой отсечкой и максимальной токовой защитой, которые в большинстве источников для краткости обозначаются аббревиатурами ТО (не путать с техническим обслуживанием) и МТЗ. И это объяснимо, так как и отсечка, и максимальная защита выполняют одну и ту же функцию – предохранение эл/цепи, ее элементов и присоединенных устройств от разрушения (выхода из строя).

Так в чем их смысл и есть ли какая-то разница между ними? С этим мы и разберемся.

При написании данной статьи автор изучил различные источники и пришел к выводу, что по этому вопросу очень много путаницы. Именно поэтому он рекомендует в первую очередь обратиться к основополагающему документу – ПУЭ (3.2.) . А весь остальной материал, встречающийся в интернете, следует рассматривать лишь как пояснения (разъяснения) к положениям правил. Причем нужно относиться к этой информации критически, сопоставляя ее с тем, что прописано (хотя и несколько «скуповато»), в ПУЭ.

По принципу действия максимальная токовая защита и отсечка идентичны. Элементы, их обеспечивающие, реагируют на один и тот же параметр электрической цепи – ток, точнее, на его величину. При превышении им определенного, заданного значения (уставки) защитное устройство срабатывает. Разница в том, как именно?

Ток, протекающий по проводникам (а они характеризуются своим удельным сопротивлением, в зависимости от материала – алюминий или медь) приводит к их нагреву. И чем выше его значение, тем сильнее. При повреждениях изоляции и коротких замыканиях данный параметр может вырасти резко и достигать большой величины. Результат вполне прогнозируем. Кстати, это одна из основных причин, если верить статистике, всех воспламенений в электрифицированных зданиях и сооружениях.

Именно поэтому для каждой электрической цепи предусматривается свой номинал тока, при превышении которого цепь должна разрываться. В этом – смысл любой защиты данного типа. Многое зависит от того, где именно произошло повреждение. В силу удельного сопротивления металлов быстрее среагирует то устройство, которое расположено ближе к «аварийной зоне». Многое зависит и от электрической схемы. Если она сложная, то в ней предусматривается несколько защитных автоматов – общий и на каждой «нитке» (также прописано в ПУЭ).

С учетом множественности вариантов проектирования электрических цепей однозначно сказать, в чем принципиальная разница между токовой отсечкой и МТЗ, нельзя. Все зависит от характеристик схемы и места расположения в ней того или иного защитного изделия. Если суммировать всю информацию по ТО и МТЗ, то можно сделать следующие выводы.

• Селективности (синоним слова избирательность) обеспечиваются: МТЗ – задержкой срабатывания (выдержкой времени), ТО – отстройкой по номиналу тока. Яркий пример – УЗО. Но это не обязательное условие, так как если на линии лишь 1 автомат, причем одноступенчатый, то задержки времени быть не должно.
• Максимальная токовая защита является основной. При включении в цепь дифференциального устройства она переходит в категорию резервной. ТО используется лишь как дополнительная функция предохранения линии и оборудования. Более подробно об этом можно узнать в ПУЭ 3.2.16 (26).
• Токовая отсечка – разновидность МТЗ, только с ограниченным «радиусом действия».

Все остальные суждения по данному вопросу (например, что ТО является основным видом защиты) – не более чем выдумки, вызванные малой осведомленностью тех, кто делает подобные заявления.

Автор будет рад, если статья поможет читателю понять, в чем разница между токовой отсечкой и максимальной защитой.

В чем разница между мтз и токовой отсечкой то

Чем отличается максимальная токовая защита от токовой отсечки? Проверим есть ли здесь релейщики?

Принцип действия МТЗ аналогичен принципу действия токовой отсечки. В случае повышения силы тока в защищаемой сети защита начинает свою работу. Однако, если токовая отсечка действует мгновенно, то максимальная токовая защита даёт сигнал на отключение только по истечении определённого промежутка времени, называемого выдержкой времени. Выдержка времени зависит от того, где располагается защищаемый участок. Наименьшая выдержка времени устанавливается на наиболее удалённом от источника участке. МТЗ соседнего (более близкого к источнику энергии) участка действует с боL9;льшей выдержкой времени, отличающейся на величину, называемую ступенью селективности. Ступень селективности определяется временем действия защиты, от которой эту выдержку времени. В случае короткого замыкания на участке срабатывает его защита. Если по каким-то причинам защита не сработала, то через определённое время (равное ступени селективности) после начала короткого замыкания сработает МТЗ более близкого к источнику участка и отключит как повреждённый, так и свой участок. По этой причине важно, чтобы ступень селективности была больше времени срабатывания защиты, иначе защита смежного участка отключит как повреждённый, так и рабочий участок до того, как собственная защита повреждённого участка успеет сработать. Однако важно так же сделать ступень селективности достаточно небольшой, чтобы защита успела сработать до того, как ток короткого замыкания нанесёт серьёзный ущерб электрической сети.

В чем отличие мтз от токовой отсечки?

Токовые ступенчатые защиты. Токовой отсечкой называется максимальная токовая защита с ограниченной зоной действия, имеющая в большинстве случаев мгновенное действие. В отличие от МТЗ селективность действия токовой отсечки достигается не выдержкой времени, а ограничением ее зоны действия.

Чем максимальная токовая защита отличается от токовой отсечки?

Отличия от токовой отсечки

Принцип её работы аналогичен – отключение электричества при перегрузке линии. Основным отличием является то, что селективность максимальной токовой защиты обеспечивается задержкой времени, а токовая отсечка отключает напряжение почти мгновенно при возникновении КЗ.

В чем отличие мтз от ТО?

Так в чем же различие между МТЗ и ТО? Во-первых, и МТЗ и ТО реагируют на одинаковый параметр — ток. … Селективность МТЗ с нижестоящими защитами обеспечивается выдержкой времени, а селективность ТО — отстройкой по току.

Для чего мтз выполняется направленной?

Блокировка максимальной направленной защиты при замыканиях на землю Для отключения однофазных КЗ обычно применяются защиты, реагирующие на токи и напряжения нулевой последовательности. Максимальная направленная защита (МНЗ), включаемая на фазные токи, используется только в качестве защиты от междуфазных замыканий.

Для чего применяется максимальная токовая защита?

Максима́льная то́ковая защи́та (МТЗ) — вид релейной защиты, действие которой связано с увеличением силы тока в защищаемой цепи при возникновении короткого замыкания на участке данной цепи. Данный вид защиты применяется практически повсеместно и является наиболее распространённым в электрических сетях.

Что такое максимальная токовая отсечка?

Токовой отсечкой называется максимальная токовая защита с ограниченной зоной действия, имеющая в большинстве случаев мгновенное действие. В отличие от максимальной токовой защиты селективность действия токовой отсечки достигается не выдержкой времени, а ограничением зоны ее действия.

Что такое минимальная токовая защита?

( Минимальная токовая защита)

При коротких замыканиях напряжение сети понижается и реле минимального напряжения срабатывают, разрешая защите действовать на отключение. В случае обрыва цепи, питающей реле напряжения, последние замыкают свои контакты и защита лишается блокировки.

Когда срабатывает токовая отсечка?

Согласно правил устройства электроустановок токовая отсечка считается эффективной, если зона действия в минимальном режиме не меньше 20 % длины линии. Обычно токовая защита устанавливается вместе с максимальной токовой защитой (МТЗ) с выдержкой времени на первых участках защищаемой линии.

Что называется током срабатывания защиты?

ток срабатывания (защитного устройства) — Определенное значение электрического тока, вызывающего срабатывание защитного устройства в течение определенного времени.

Каким образом обеспечивается селективность мтз?

а) селективность МТЗ обеспечивается только в радиальной сети с одним источником питания, … Селективность обеспечивается выбором тока срабатывания, больше максимального тока короткого замыкания при коротком замыкании в точках сети незащищаемой зоны.

Почему в сетях с двусторонним питанием необходимо применение направленных мтз?

В сетях с двухсторонним питанием для обеспечения селективности необходимо применение направленных МТЗ. Так как направленная МТЗ имеет мертвую зону в начале защищаемой ВЛ, то она всегда должна использоваться вместе с токовой отсечкой. Токовая отсечка защищает начало ВЛ, а направленная МТЗ — конец ВЛ.

Зачем применяется пуск мтз по напряжению?

Применение пусковых органов напряжения позволяет выбирать значительно меньший ток срабатывания максимальных реле тока 7.> … Максимальная защита с пуском по напряжению, таким образом, может иметь значительно более высокую чувствительность по току, чем такая же защита, но без пускового органа напряжения.

Для чего применяется блокировка мтз по напряжению?

Например, при самозапуске электродвигателей потребляемый ими ток может быть классифицирован МТЗ как ток короткого замыкания. … Чтобы обычной МТЗ дать информацию о том, что произошло именно короткое замыкание, применяют блокировку по напряжению.

Где устанавливается максимальная токовая защита?

Это облегчает выбор уставок максимальных токовых защит. Максимальные токовые защиты с независимыми характеристиками устанавливаются на понижающих трансформаторах напряжением 35 кВ и выше, на генераторах, на линиях электропередачи разных классов напряжения, на электродвигателях и других элементах.

Что такое токовая защита нулевой последовательности?

Токовая направленная защита нулевой последовательности (ТНЗНП) применяется при необходимости обеспечения защиты высоковольтных линий электропередач от однофазных коротких замыканий — замыканий на землю одного из фазных проводов в электросети. … При нулевой последовательности векторы трех фаз совпадают по направлению.

Как работает защита минимального напряжения?

При этом возникают огромные токи, а уровень напряжения резко снижается. … Этот принцип используется в работе защит, которые контролируют величину напряжения в сети и отключают силовой выключатель при снижении напряжения до минимально возможной величины — уставки. Подобные схемы называют защитами минимального напряжения.

Все потребители электроэнергии подключаются к генераторному концу силовым выключателем. Когда нагрузка соответствует номинальной величине или меньше ее, то причины для отключения отсутствуют, а токовые защиты сканируют схему в постоянном режиме.

Выключатель может отключаться от токовых защит, когда:

1. величина нагрузки в результате возникновения короткого замыкания резко превысила номинальное значение и создались токи КЗ, способные сжечь оборудование. Отключение такой аварии необходимо выполнять максимально быстро;

2. за счет подключения дополнительных потребителей (либо по другим причинам) в схеме возникла перегрузка — ток незначительно превысил уставку. В результате происходит постепенный нагрев оборудования и токоведущих частей, когда нарушается баланс между отводом тепла в атмосферу и тепловым действием тока. В этом случае целесообразно отключать выключатель через небольшой интервал времени, создающий задержку в питаниия схемы, в течение которой излишние нагрузки могут самоустраниться;

3. направление тока через силовой выключатель резко изменилось на противоположное — сдвинулась фаза тока.

Под эти три случая аварийных ситуаций созданы следующий виды токовых защит:

Для работы токовых защит создаются измерительные комплексы, состоящие из:

измерительных трансформаторов тока (ТТ), преобразующих первичный ток во вторичное значение с заданным классом метрологической погрешности;

реле тока, настраиваемые на уставку срабатывания;

схема коммутации, передающая вторичный ток от ТТ к реле с минимально допустимыми потерями.

Токовая отсечка (ТО)

Ее назначение: максимально быстрая ликвидация коротких замыканий, возникающих в начале (минимум порядка 20% протяженности) рабочей зоны, хотя она в отдельных случаях может применяться и для всей линии полностью.

В комплект токовой отсечки входят:

измерительный орган из реле тока, выставленного на срабатывание минимально возможной нагрузки при возникновении металлического замыкания в конце защищаемой зоны (или чувствительности);

промежуточное реле, на обмотку которого подается напряжение от сработавшего контакта измерительного органа. Выходной контакт промежуточного органа воздействует непосредственно на соленоид отключения силового выключателя, отключает его.

Как правило, этих двух реле бывает достаточно. В качестве исключения в состав токовой отсечки может быть введено реле времени, которое включается в логическую схему между измерительным и исполнительным органами для создания временно́й задержки срабатывания нескольких защит в целях их селективности.

Для обеспечения контроля действия цепей управления и отключения в схему вводятся цепи сигнализации на основе указательных блинкеров Кн, которые помогают оперативному персоналу анализировать состояние схемы и работу защит.

Технической характеристикой токовой отсечки является коэффициент чувствительности, определяющий отношение токов трёхфазного КЗ в начале линии к фактическому срабатыванию отсечки. Для токовой отсечки он выбирается ≥1,2.

Токовая максимальная защита (МТЗ)

Назначение: защита объектов от токов, превышающих номинальные величины с учетом коэффициентов:

надежности срабатывания и возврата реле;

Такая отстройка создается для устранения возможностей ложных срабатываний при номинальном режиме.

В комплект МТЗ входят те же компоненты, что и в токовую отсечку, но они обязательно дополняются реле времени, создающим задержку на срабатывание выключателя в целях обеспечения ступеней селективности.

Технической характеристикой МТЗ является коэффициент чувствительности, определяющий отношение токов междуфазного КЗ в конце линии к фактическому срабатыванию максимальной защиты. Для МТЗ он выбирается ≥1,5 для дальнего резервирования и ≥1,2 — внутри собственной зоны.

К токовым защитам в РЗиА также относится дифференциальная защита.

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Подписывайтесь на наш канал в Telegram!

Просто пройдите по ссылке и подключитесь к каналу.

Не пропустите обновления, подпишитесь на наши соцсети:

Токовая отсечка и максимальная токовая защита — особенности, схема и принцип работы

Не все понимают отличия между токовой отсечкой и максимальной токовой защитой, которые в большинстве источников для краткости обозначаются аббревиатурами ТО (не путать с техническим обслуживанием) и МТЗ. И это объяснимо, так как и отсечка, и максимальная защита выполняют одну и ту же функцию – предохранение эл/цепи, ее элементов и присоединенных устройств от разрушения (выхода из строя).

Так в чем их смысл и есть ли какая-то разница между ними? С этим мы и разберемся.

По принципу действия максимальная токовая защита и отсечка идентичны. Элементы, их обеспечивающие, реагируют на один и тот же параметр электрической цепи – ток, точнее, на его величину. При превышении им определенного, заданного значения (уставки) защитное устройство срабатывает. Разница в том, как именно?

Ток, протекающий по проводникам (а они характеризуются своим удельным сопротивлением, в зависимости от материала – алюминий или медь) приводит к их нагреву. И чем выше его значение, тем сильнее. При повреждениях изоляции и коротких замыканиях данный параметр может вырасти резко и достигать большой величины. Результат вполне прогнозируем. Кстати, это одна из основных причин, если верить статистике, всех воспламенений в электрифицированных зданиях и сооружениях.

Именно поэтому для каждой электрической цепи предусматривается свой номинал тока, при превышении которого цепь должна разрываться. В этом – смысл любой защиты данного типа. Многое зависит от того, где именно произошло повреждение. В силу удельного сопротивления металлов быстрее среагирует то устройство, которое расположено ближе к «аварийной зоне». Многое зависит и от электрической схемы. Если она сложная, то в ней предусматривается несколько защитных автоматов – общий и на каждой «нитке» (также прописано в ПУЭ).

С учетом множественности вариантов проектирования электрических цепей однозначно сказать, в чем принципиальная разница между токовой отсечкой и МТЗ, нельзя. Все зависит от характеристик схемы и места расположения в ней того или иного защитного изделия. Если суммировать всю информацию по ТО и МТЗ, то можно сделать следующие выводы.

Все остальные суждения по данному вопросу (например, что ТО является основным видом защиты) – не более чем выдумки, вызванные малой осведомленностью тех, кто делает подобные заявления.

Автор будет рад, если статья поможет читателю понять, в чем разница между токовой отсечкой и максимальной защитой.

Максимальная токовая защита, токовая отсечка, назначение, принцип работы, отличия

МТЗ (максимальная токовая защита)

Применяется для защиты электрооборудования и электросети от токов короткого замыкания и токов перегрузки.

МТЗ всегда состоит из пускового органа, который выявляет момент КЗ или перегрузки линии (например РТ- 40) и замедляющего органа (например РВ-134), который нужен для обеспечения селективности защиты.

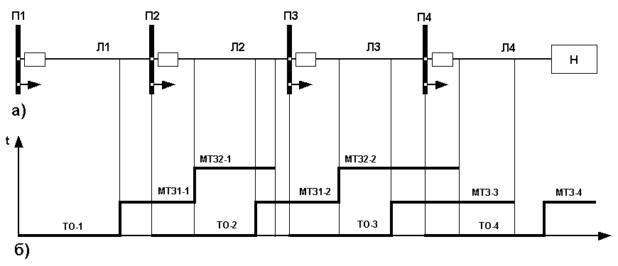

Селективность действия смежных МТЗ достигается путем согласования их срабатывания во времени по ступенчатому принципу. Величина ступени Δ t выбирается такой, чтобы при КЗ в точке К1 МТЗ II не успела сработать (см. рис. 1). Как правило у аналоговых защит Δ t = 0,5с, у цифровых защит Δt может достигать 0,1с.

Требования к МТЗ (к выбору тока с.з.):

1. МТЗ не должна срабатывать при прохождении максимального тока нагрузки.

2. МТЗ должна надёжно действовать на защищаемом участке и иметь К ч ≥ 1,5 т.е. тока двухфазного КЗ, произошедшего в конце основной зоны защиты в 1,5 и более раз;

3. МТЗ должна действовать и при КЗ на смежном (резервном) участке и иметь К_ч>1,2., т.е. ток срабатывания защиты должен быть меньше тока двухфазного КЗ, произошедшего в конце основной зоны защиты в 1,2 раза;

4. Реле тока МТЗ должны вернуться в исходное положение от тока нагрузки линии после отключения КЗ на смежном участке, называемым внешним КЗ. (поэтому важно чтобы коэффициент возврата Кв был высокий, к.п. не ниже 0,8.

ТО (токовая отсечка)

В сетях с изолированной нейтралью применяется для защиты от межфазных КЗ ЛЭП, трансформаторов небольшой мощности (до 4000 кВА) и электродвигателей мощностью до 5000 кВт путем отключения без выдержки времени.

Т.к. ТО защищает только от межфазных КЗ, поэтому она применяется совместно с МТЗ, в этом случае такая защита носит название двухступенчатой токовой защиты (МТЗ).

Максимальная токовая защита: МТЗ, принцип действия, реализация, схемы, выбор уставок

При коротком замыкании ток в линии увеличивается. Этот признак используется для выполнения токовых защит. Максимальная токовая защита (МТЗ) приходит в действие при увеличении тока в фазах линии сверх определенного значения.

Токовые защиты подразделяются на МТЗ, в которых для обеспечения селективности используется выдержка времени, и токовые отсечки, где селективность достигается выбором тока срабатывания. Таким образом, главное отличие между разными типами токовых защит в способе обеспечения селективности.

Принцип действия

МТЗ – это разновидность защитного механизма электросети с использованием реле, применяемая при угрозе короткого замыкания на некотором отрезке электроцепи.

Принцип действия максимальной токовой защиты достаточно схож с таковым у механизма отсечки. Если при использовании последней ток вырубается сразу же, то при применении МТЗ выключение происходит по истечении некоторого временного отрезка. Он называется выдержкой времени. То, какое значение он примет, определяется близостью места, где происходит инцидент, к поставщику питания. Чем дальше располагается отрезок, тем меньше число. Значение, на которое показатель близлежащего участка отличается от такового для удаленного (ступень селективности), описывает период, по истечении которого защита включается на ближнем участке (отключая и дальний), если она не активизировалась на дальнем, на котором случился инцидент КЗ.

Важно! Показатель ступени надо делать небольшим, чтобы система успела включиться до причинения инцидентом серьезных повреждений электросети.

Основные разновидности отсечки

Описываемый способ (в том числе и для трансформаторов) делится на несколько видов. На сегодняшний день известно две разновидности токовой отсечки. Отличаются они друг от друга временем срабатывания и выдержке. Рассмотрим каждый вид более подробно:

• С выдержкой времени. В такую отсечку во время производства включают специальное устройство, позволяющее задавать временные параметры. Диапазон срабатывания отсечки при участии специального устройства не превышает 6 секунд. Устройство, помогающие регулировать и одновременно контролировать время подачи тока называют автоматическим селективным выключателем. Надо заметить, что селекция используется не всегда и она необязательна. Для максимальной защиты всей линии зачастую используется устройства с дифференциальной защитой.
• Мгновенная отсечка. Все действия системы контролируются собственным временем токовой отсечки. Все происходит автоматически. Принцип действия не основывается на дополнительном временном устройстве (то есть выдержке). Главный элемент во мгновенном виде — это токовое реле. Реле отвечает за подачу отключающего сигнала расцепителю выключателя. Наряду с реле, используются и некоторые вспомогательные элементы. Среди них выделяют специальные релейные устройства, которые установлены с целью подачи своевременного сигнала на разрыв. Диапазон срабатывания в автоматическом режиме мгновенной отсечки — от 4 до 6 секунд.

Исходя из рассмотренного, можно заключить, что защита выключателям и трансформаторам предоставляется самыми различными способами. Благодаря продуманным подходам надёжную защиту получают не только начальные или конечные участки цепей, но и вся электрическая цепь.

Отличия от токовой отсечки

Основные понятия о релейной защите

В МТЗ используются реле времени, позволяющие игнорировать скачки напряжения, что невозможно при отсечке (которая срабатывает не только при эпизоде короткого замыкания, но и при повышении тока любой другой природы и продолжительности). Кроме того, использование механизма отсечки требует задействования оператора для возобновления нормального функционирования системы. Реле сами приходят в первоначальное состояние, когда причина размыкания будет ликвидирована.

Беларус-1025.2

Характеристики	1025.2	1025.3
Двигатель	Д-245	Д-245S2
Экологический класс	Stage 0	Stage II
Тип	дизель с турбонаддувом	дизель с турбонаддувом и интеркулером
Мощность, л.с.	105	110
Крутящий момент, Нм	385	429
Коэффициент запаса крутящего момента, %	15	25
Номинальная частота вращения, об/мин	2200
Масса, кг	4480	4665
Длинна/Ширина/Высота, мм	4205/1970/2820	4600/1970/2820

Модели «Беларус-1221.3» и «Беларус-1523.3» конструктивно изменились незначительно. Основное отличие – оснащение двигателя промежуточным охладителем воздуха (интеркулером), подаваемого в цилиндры турбиной, что в свою очередь позволило довести двигатель до требуемых экологических норм, при этом повысив его мощность, крутящий момент и коэффициент запаса крутящего момента, что улучшило тяговые характеристики тракторов и позволило уменьшить расход топлива.

Разновидности максимально-токовых защит

Особенности дифференциальной защиты силового оборудования

Ориентируясь на условия работы в конкретной электросети, можно выбрать один из четырех типов системы.

МТЗ с независимой от тока выдержкой времени

Параметр задержки здесь неизменен, период активации зависит только от ступени селективности: на каждом последующем отрезке время увеличивается на эту величину.

МТЗ с зависимой от тока выдержкой времени

Используется расчет выдержки по нелинейной формуле. Параметр зависит от величины тока на обмотках. Используется в системах, где предохранение от избыточных нагрузок имеет особенную значимость для безопасности.

МТЗ с ограниченно-зависимой от тока выдержкой времени

Здесь совмещены две компоненты: не зависящая от тока часть и зависящая, причем у последней время-токовая характеристика имеет вид гиперболы. Чем больше перегрузка, тем более пологий вид имеет графическое представление. Такая установка используется в высокомощных электромоторах.

МТЗ с пуском (блокировкой) от реле минимального напряжения

Здесь инициатором размыкания контактов становится разность потенциалов. Уставка привязывается к падению напряжения ниже определенной границы.

Общие сведения

МТЗ-82 практически идентичен 80-му, но в отличие от него – полноприводной (в 80-м «Беларусе» привод только на задние колеса), и расход топлива более экономичный.

И внешне, и согласно техническим характеристикам выглядит как типичный представитель своего семейства – полурамная конструкция, задние колеса с диаметром значительно большим, чем у передних, и двигатель, расположенный перед кабиной.

С 2000 года МТЗ-82 выпускается под широко известной маркой «Беларус-82». Существует несколько модификаций специального назначения, выполняющих определенные функции.

Известны ли вам технические характеристики ЗИЛ-433362, а также в каких сферах чаще всего эксплуатируют этот автомобиль?

В этой статье мы расскажем, почему садовые аккумуляторные опрыскиватели «Садко» пользуются большой популярностью.

Несмотря на то, что объединены под одной маркой, тракторы 82-го класса отличаются типом шин, передаточным числом трансмиссии, соединительными устройствами для навесного оборудования, величиной просвета и даже внешним оформлением.

Модельный ряд включает следующие вариации:

1. МТЗ-82 – универсально-пропашной полноприводной;
2. МТЗ-82.1 – функционал тот же, но объем кабины больше;
3. МТЗ-82.1-23/12 – полноприводной универсальный трактор с увеличенными кабиной и передними колесами;
4. МТЗ-82Р – адаптирован под сбор риса;
5. МТЗ-82Н – предназначен для выполнения операций на склонах (сиденье отклоняется от продольной оси для удобства управления машиной на рельефах низменной формы);
6. МТЗ-82К – универсальная модернизированная машина для работ на крутых склонах до 20 градусов.
   Положение остова регулируется автоматически, для стабилизации агрегатируемых машин в систему навески встроены дополнительные гидроцилиндры;
7. МТЗ-82Т – предназначен для сбора овощебахчевых культур и ухода за ними. Агротехнический просвет увеличен за счет колесных редукторов.

Наличие многочисленных модификаций базовой модели указывает на необыкновенную массовость трактора в постсоветское время. Невысокая себестоимость также стала одним из наиболее весомых аргументов в пользу машины.

За счет оснащенности полным приводом трактор сохраняет агрегатируемость в достаточном объеме, несмотря на сложные погодные и географические условия.

«Беларус» работает с 230 видами навесного оборудования, включая орудия спецтехники и сложные машины – стогометатели, копновозы, косилки.

Можно увидеть его в поле как в сезон пахоты, так и в период высева, в кукурузных, картофельных или подсолнечниковых посадках. Сложно представить условия, в которых трактор не выполнял бы требуемых операций.

Задание уставок

Защита МТЗ определяется тем, насколько правильно выбрана уставка – величина тока, при достижении которой включается функция. При определении ее значения учитывают назначение сети (например, при самостоятельном запуске электродвигателя после временного выключения питания показатель может превышать номинальный, тогда МТЗ не должна выключать его) и минимальный ток замыкания в ней. При зависимой (полностью или ограниченно) время-токовой характеристике ориентируются на значение, когда реле перегрузки вот-вот сработает, а время задают, ориентируясь на независимую часть.

Важно! Иногда блокировка в защитной системе ставится с ориентацией на напряжение, тогда параметром срабатывания, задаваемым в качестве уставки, становится оно.

Коробка передач трактора МТЗ 80

Для переключения скоростного режима в комплектации моделей Беларусь МТЗ-80 предусмотрена 9-ступенчатая 2-диапазонная коробка переключения передач, оборудованная высококачественным понижающим редуктором. Наличие такой КПП позволяет трактору передвигаться на любой из 18 передних и 4 задних скоростей.

При необходимости агрегат можно оборудовать ходоуменьшителем. Задний мост управляется, в зависимости от модификации трактора, механическим или гидравлическим приводом. Модели тракторов, сошедшие с конвейера в последние годы выпуска, комплектуются гидравлической коробкой переключения передач.

Схемы защиты МТЗ

Применяется несколько вариантов конструкций, различающихся устройством.

Трехфазная схема защиты МТЗ на постоянном оперативном токе

Трехфазная конструкция

В главный блок входят два реле: времени и пуска. Используются также указательное реле и еще одно добавочное, ставящееся тогда, когда временное реле неспособно замкнуть цепочку катушки выключения.

Двухфазные схемы защиты МТЗ на постоянном оперативном токе

Они применяются, когда нужно, чтобы система включалась лишь при замыкании между фазами. Существуют схемы с одиночным реле и с парой.

Двухрелейная схема

Ее плюс – реагирование на любые межфазовые замыкания. Минус – меньшая восприимчивость при двухфазных замыканиях за трансформатором. Повысить ее вдвое можно, поставив третье реле. Схема в основном используется для конструкций с изолированной нейтралью – случающиеся в них замыкания происходят только между фазами. Возможно применение при глухом заземлении, но тогда для предотвращения однофазного замыкания ставится добавочная конструкция, срабатывающая при токе нулевой последовательности.

Одно-релейная схема МТЗ

Плюс схемы – легкость конструирования. Минусы – наименее высокая чувствительность, несрабатывание при некоторых типах замыканий с двумя фазами.

Ходовая часть трактора МТЗ-80

Агрегат МТЗ-80 может быть колесным или гусеничным. Колесный трактор МТЗ-80 оборудован задними ведущими колесами, получаемыми создаваемой мотором усилие посредством трансмиссии. В конструкцию модификации МТЗ-82 ведущим выступает передний мост, который приводится в движение от трансмиссии и раздаточной коробки.

Трактора МТЗ-80, в чью комплектацию входят гусеницы, обладают лучшей устойчивость при передвижении на рыхлом грунте, и могут легко преодолевать препятствия в виде оврагов, заболоченных участков или скользкого ледяного покрытия.

Выбор тока срабатывания защиты МТЗ

Выбор осуществляется с расчетом, чтобы установка уверенно срабатывала при повреждающих воздействиях, но не проявляла активности при недолгих толчках (к примеру, когда запускается электродвигатель) или высоком токе нагрузки. Дифференциация последнего от ситуации, когда должна активизироваться защита, является основной задачей. Также установка не должна быть излишне восприимчивой, иначе цепь будет отключаться, когда это не нужно.

Должны соблюдаться условия:

• реле не должны активизироваться нагрузочным током, поэтому параметр, при котором срабатывает МТЗ, должен быть больше максимального нагрузочного показателя;
• возвратный ток реле должен превышать нагрузочное значение, идущее по защите после окончания замыкания – это нужно для возврата реле в начальное положение.

Двигатель трактора МТЗ-80

Устройство трактора МТЗ-80 продумано буквально до мелочей. Основой его конструкции служит мотор, расположенный в передней части агрегата. Высокая мощность двигателя позволяет отнести трактор к тяговому классу 1,4. Мотор агрегата состоит из 4 цилиндров, такого же количества контактов и полураздельной камеры сгорания. Работу двигателя под высокими нагрузками контролирует эффективная жидкостная система охлаждения. Некоторые более современные модели тракторов МТЗ также дополнительно комплектовались надежным предпусковым обогревателем, наличие которого позволяло плавно завести двигатель в сильные морозы.

Первые модели МТЗ-80 обладали сравнительно невысокой мощностью, однако позже в комплектацию агрегатов начали поступать более мощные моторы, объемом 4,75 л. За запуск двигателя, в зависимости от модификации трактора, отвечает работающий от аккумулятора стартер, или отдельный пусковой мотор.

Выдержка времени защиты МТЗ

Для ее нахождения проводится следующий расчет. Узнается время работы первой из защит при замыкании:

где:

• Т1 – искомое время,
• tп1 – погрешность выдержки,
• to1 – время вырубания выключателя,
• tв1 – выдержка для этого реле.

Вторая защита не сработает при условии, что время выдержки для нее будет больше Т1, т.е. tв2>T1.

где:

• tп2 – погрешность второго реле,
• tз – запасное время.

Таким образом, ступень будет равна Т=tв2-tв1=tп1+tо1+tп2+tз (для независимой время-токовой характеристики).

Гидравлика

Гидросистема раздельно-агрегатного типа включает следующие элементы: гидронасос шестеренчатый НШ-32, гидроусилитель сцепного веса (для навесного оборудования), позиционный и силовой регуляторы, гидроцилиндр для управления навеской и распределитель.

Всем этим можно руководить из кабины с помощью рычагов и педалей.

Главная суть гидрооборудования на МТЗ-82 – регулировка положения навесного оборудования на разных почвах, при разном рельефе.

Просто на регуляторах установлены датчики, которые реагируют на изменение положения прицепного модуля и тяги.

Очевидно, что способы наладки – общие и многоцелевые, а это позволяет не только производительность трактора повысить, но и усовершенствовать результат работы навески, например, обеспечить равномерную пропашку с одинаковой глубиной.

Примеры и описание схем МТЗ

Для защиты разных компонентов сетей с питанием, поступающим с одной стороны, используются схемы различных типов.

Однорелейная на оперативном токе

Схема с одним реле на оперативном токе

Применяется реле пуска, реагирующее на изменения разности фазовых потенциалов. Плюсами являются ее простота и малый расход ресурсов – нужны только одно реле и два кабеля. Минусы – невысокая восприимчивость и то, что, если отказал какой-то элемент, фрагмент линии теряет предохранение. Схема подойдет для сетей с напряжением до 10 кВ.

Двухрелейная на оперативном токе

Схема с парой реле

Эта схема, как и предыдущая, защищает электролинии от последствий короткого замыкания между фазами. Цепи в ней формируют усеченную звезду. Она надежна, но, как и предыдущая, не очень чувствительна.

Трехрелейная

Это наиболее надежная и единственная подходящая для конструкций с заземленной наглухо нейтралью схема.

Хотя отсечка тока эффективнее предотвращает короткие замыкания, применение обозреваемого метода больше подходит для предохранения разветвленных электролиний. Для максимально эффективной работы необходимо правильно задать в схеме уставки.

Техническое обслуживание МТЗ

1.Виды ТО МТЗ. Через какое время проводятся?

Чтобы гарантировать что оборудование находится в рабочем состоянии и с его помощью можно выполнять сельскохозяйственные работы, а также для того чтобы увеличить продолжительность работы трактора МТЗ82 важно периодически проводить планово-принудительный осмотр.

Техническое обслуживание трактора мтз 82 предполагает несколько вариантов проверок, кроме обязательной ежемесячной. Сезонно ТО необходимо проводить перед весенне-летними работами, а также в осенне-зимний период.

Номерные технические условия проходят:

Раз в 60 часов (ТО-1).

Раз в 240 часов функционирования механизма (ТО-2).

Раз на 960 часов работы (ТО-3).

Во время проведения этих мероприятий важно не только выполнить ТО трактора МТЗ 82, прописанные в регламенте, но и ликвидировать выявленные неполадки.

2.Какие работы проводят при ТО МТЗ?

ТО проводимое между сменами.

Его проводят, как только машина проработала 10 часов (между сменами). В это период трактор проверяют на:

Протекания воды, масла, электролита, топлива в соединительных элементах.

Количество масла в деталях двигателя (при необходимости доливают).

Количество горючего, воды в радиаторе. Сливают конденсат и проверяют насколько засорена воздухоочистительная система.

Правильность работы контрольных приборов, освещения, звуковых сигналов.

ТО по сезону. Его выполняют перед весенним и осенне-зимним периодами использования трактора.

Например, перед осенне-зимним периодом масло и смазочные материалы в гидравлической системе, дизеле и прочих агрегатах сменяют на зимние варианты.

Проводят процедуры, предусмотренные очередным осмотром.

Прочищают бак для топлива, карбюратор и фильтр-отстойник.

Также устанавливают винт, который регулирует аккумуляторную батарею для зимних стандартов.

Ресивер пневмосистемы очищают с помощью горячей водой или паром, оценивают герметичность.

Топливную систему заполняют советующим топливом.

На дизель устанавливают специальный утеплительный чехол и подогреватель.

Охладительную систему заполняют незамерзающей жидкостью.

Техническое обслуживание трактора МТЗ82/80 в весенне-летний период:

Зимнюю смазку и масло в агрегатах трансмиссии, дизеле, гидравлической системе заменяют на более легкую.

Утеплители с частей трактора снимают также, как и пред пусковой обогреватель.

Проверяют электролит, доводят его до летних стандартов. Посезонный регулировочный винт напряжения ставят на Л или лето.

Охладительную систему заполняют водой, а также проводят прочие мероприятия предусмотренные стандартным ТО.

3.Меры безопасности при техническом обслуживании трактора

Работая с техникой очень важно не только проводить своевременно ТО трактора МТЗ 82, но и придерживаться правил работы на нем.

Среди всего перечня рекомендаций, особое внимание следует обратить на:

Начиная работу с агрегатом обязательно осмотрите его (на наличие повреждений, качество закрепления сцепки и навесного оборудования).

Всю работу, касающуюся подготовки машины к работе, ее очистка, технический уход, ликвидация неисправностей должна проводится только когда трактор выключен (двигатель не работает, тормоз закреплен защелкой, рычаг КПП переведен в режим блокировки запуска ДВС).

Перед тем как запустить двигатель, проверьте в каком положении находится рычаг передач (он должен быть в нейтральной позиции).

Не допустимо находится в пространстве между тягами агрегатов во время навешивания оборудования. Заходить под поднятое орудие для регулирования отдельных элементов системы недопустимо.

Если необходимо проверить трактор, который работает с валом отбора мощности, этот элемент заблаговременно нужно отключить.

Чтобы работать ночью, на тракторе должно быть установлено работающее электрооборудование.

Заниматься обслуживанием аккумулятора нужно в перчатках, ведь электролит может спровоцировать ожоги.

Периодически проверяйте не подтекает ли топливо или масло?

С особой осторожностью работайте на склонах (применяйте только низкие передачи).

Спускаться с горы можно лишь на 2 или 1 передачах.

В случае возникновения пожара, в первую очередь гасите его огнетушителем. И только потом песком, землей, или с помощью брезента. Водой заливать топливо нельзя!

Останавливать трактор на склонах опасно, лучше заблокируйте педали соединительным элементов планки, выжмите их до отказа и зафиксируйте в данном состоянии при помощи горного тормоза.

Если трактор работает в составе колонны, расстояние между ними должно равняться 30-40 метрам.

4.Уход и эксплуатация трактора

Согласно с техническим обслуживанием трактора мтз 82 необходимо чтобы:

Около трети времени, отведенного на работу механизм, функционировал на самых маленьких оборотах.

Трактор с конвейера необходимо первые 15 минут перед использованием в работе обкатать в холостую.

Периодически смазывать узлы, механизмы и запчасти.

Давать нагрузку постепенно.

После обкатки, сливать масло с картеров и промывать их керосином.

Проверять давление в шинах. В варианте с гусеничным трактором, важно контролировать натяжение.

Проводить визуальный осмотр, при необходимости подтягивать крепления.

Проводить плановые ТО.

Не использовать навесное оборудование если в нем есть повреждения (трещины, изгибы и т.д.) и ознакомиться с инструкцией по эксплуатации.

Помнить о правилах безопасности во время управления.

Смотрите так-же

Техническое обслуживание комбайнов ДОН 1500
Техническое обслуживание комбайнов ПАЛЕССЕ

Чем мтз отличается от то

Принцип действия. Максимальная токовая защита и токовая отсечка запускаются при возникновении на защищаемом элементе сверхтока, значение которого превышает заранее установленный ток срабатывания (уставку) измерительных органов защиты — максимальных реле тока. При этом токовая отсечка дает команду на отключение защищаемого элемента, как правило, мгновенно, поскольку зона ее действия не выходит за пределы этого элемента. Максимальная токовая защита должна действовать на отключение с некоторой задержкой (выдержкой кой времени) для того, чтобы дать возможность сработать раньше другим аналогичным защитам, расположенным ближе к месту повреж­дения.

На рис. 1 зона действия токовой отсечки Т, установленной на ли­нии ЛЗ, не выходит за пределы защищаемой линии, иначе говоря, на все КЗ вне этой зоны токовая отсечка линии ЛЗ не реагирует. При КЗ в зоне ее действия отсечка срабатывает без выдержки времени. Максимальная токовая защита ТВ на этой линии ЛЗ может и, как правило, должна запускаться также и при КЗ на предыдущих элементах, т. е. на линии Л2 и даже на Л1. Это необходимо для того, чтобы при КЗ, например, на ли­нии /72 и при отказе в отключении линейного выключателя В2 смогла бы действовать защита последующей линии ЛЗ и отключить выключатель

Рис.1 Зоны действия максимальных токовых защит(ТВ)и токовых отсечек(Т)

I _отс , I _мтз — зоны действия токовой отсечки и максимальной токовой защиты линии ЛЗ; I _рез — зона дальнего резервирования максимальной токовой защиты линии ЛЗ;

К — точка короткого замыкания(КЗ); t 1 – t 3 — время срабатывания максимальныхтоковыхзащит линий Л1-ЛЗ соответственно;

В1-ВЗ — выклю­чатели на этих линиях электропередачи

ВЗ. Однако при КЗ в точке К и при своевременном отключении выклю­чателя В2 не должно происходить отключения ВЗ. Для этого выдержка времени t ₃ защиты последующей линии ЛЗ должна быть больше вы­держки времени t ₂ защиты предыдущей линии Л2. Условие t _{З посл} > t _{З пред} является одним из важнейших для обеспечения селектив­ной (избирательной) работы релейной защиты.

А способность за­щиты 3 реагировать на удаленные КЗ на предыдущей линии Л2 называ­ется дальним резервированием.

Таким образом, совместное применение максимальной токовой защиты и токовой отсечки, иначе говоря — двухступенчатой токовой защиты, наилучшим образом обеспечивает выполнение основных требо­ваний, предъявляемых к релейной защите [1,2]:

селективность, или избирательность, т. е. способность отключения в первую очередь ближайшего к месту повреждения выключателя;

чувствительность ко всем видам повреждения в основной защи­щаемой зоне и в зонах дальнего резервирования (последнее, к сожа­лению, не всегда технически возможно, что и оговорено в Прави­лах [1];

быстродействие, т. е. обеспечение минимально возможного времени отключения сверхтоков КЗ;

надежность функционирования устройств, т. е. надежность сраба­тывания на отключение при аварийных условиях и надежность несраба­тывания при технологических перегрузках защищаемого элемента.

Максимальные реле тока и их характеристики. Максимальные реле тока образуют пусковой орган максимальных токовых защит и токовых отсечек, который выявляет аварийный режим по факту появления сверхтоков. Реле делятся на первичные и вторичные, а также на реле прямого и косвенного действия.

Простейшая максимальная токовая защита выполняется с помощью первичного реле прямого действия, у которого катушка (электромаг­нит ЭО) включается непосредственно в цепь защищаемого элемента — линии (рис. 2, а), а якорь при перемещении производит отключение выключателя В. Таким образом, электромагнит совмещает функции реле (РТ) и электромагнита отключения выключателя (ЭО). Схемы защиты с первичными реле прямого действия достаточно широко исполь­зуются в электрических сетях главным образом напряжением до 1 кВ.

В электрических сетях 6 и 10 кВ около половины всех максималь­ных токовых защит выполнено с помощью вторичных реле прямого действия (рис. 2, б). Здесь катушка электромагнита РТ—ЭО включается в цепь защищаемого элемента через измерительный трансформатор тока ТТ, который в десятки раз уменьшает первичный ток КЗ, а также «отделяет» катушку электромагнита от высокого напряжения первич­ной цепи. Но здесь, так же как и в предыдущем случае, электромагнит совмещает функции реле (РТ) и электромагнита отключения выклю­чателя (ЭО).

Рис2Принципиальныесхемывыполнениямаксимальныхтоковых защите по­мощью первичных реле тока прямого действия(а), вторичных реле тока прямого

действия (б) и вторичных реле тока косвенного действия (в) Условно показано только дли одной фазы;РТ — реле тока;ЭО — электро­магнит отключениявыключателя В;ТТ — измерительные трансформаторы тока

Более совершенными являются схемы защиты с вторичными реле тока косвенного действия (рис. 2, в). Здесь выключатель В имеет свой электромагнит отключения ЭО, а оперативный ток для его сраба­тывания подается контактными реле РТ. которые замыкаются при сра­батывании реле. В этой схеме использован оперативный по­стоянный ток, «плюс» и «минус» которого подаются от аккуму­ляторной батареи или выпрямительного устройства. Схемы защиты на оперативном переменном токе рассматриваются далее.

Максимальные реле тока выполняются как без замедления (мгно­венного действия), так и с замедлением действия. Реле тока мгновен­ного действия используются в схемах максимальных токовых защит совместно с реле времени. Времятоковая характеристика таких защит изображается прямой линией (рис. 3, а, характеристика 1). Поскольку заданное при настройке время срабатывания защиты не изменяется в зависимости от значения тока КЗ, говорят, что это защита сн е з а в и с и м о и(от тока)характеристикой.Кмаксимальнымреле тока мгновенного действия относятся реле РТ-40 и РТ-140, а также ЭТ-520

(выпускалисьдо1960г.),РСТ-11,РСТ-13(выпускаются с 1985 г.) и некоторые другие.

Максимальные реле тока с замедлением действия имеют время-токовую характеристику, как правило, в виде кривой, причем с увели­чением значения тока через защиту, и, следовательно, через реле, значе­ние времени срабатывания реле уменьшается (рис. 3, а, кривая 2). Используются следующие типы токовых реле с обратнозависимой от тока выдержкой времени (зависимой характеристикой): РТВ, РТ-80, специальный токовый орган в многофункциональном устройстве защиты типа ЯРЭ-2201, комплектное устройство ТЗВР, которое имеет прямолинейную времятоковую характеристику.

Защиты и реле с ограниченно зависимой времятоковой характе­ристикой при определенных больших значениях тока по сравнению с их током срабатывания имеют уже постоянную выдержку времени, не уменьшающуюся при увеличении тока КЗ. Переход от зависимой к независимой (установившейся) части времятоковой характеристики происходит при разной кратности тока /_к по отношению к току сраба­тывания защиты (характеристики 1—3 на рис. 3, б). Некоторые совре­менные реле имеют зависимую времятоковую характеристику без установившейся (независимой) части (кривая 4 на рис. 3, б). Защиты с зависимыми характеристиками широко используются в нашей стране и за рубежом главным образом в электроустановках напряжением до 20 кВ, где значительное число элементов защищается плавкими предохранителями, у которых времятоковые характеристики имеют аналогичный вид. Это облегчает выбор уставок максимальных токовых защит.

Максимальные токовые защиты с независимыми характеристиками устанавливаются на понижающих трансформаторах напряжением 35 кВ и выше, на генераторах, на линиях электропередачи разных классов напряжения, на электродвигателях и других элементах. Для создания выдержки времени в схемах этих защит используются реле времени (§5).

Ток -срабатывания токовой отсечки выбирается таким образом, чтобы отсечка не чувствовала КЗ за пределами защищаемого элемента, например линии ЛЗ на

рис. 1. При КЗ на предыдущих элементах: на линии Л2 или в трансформаторе Т подстанции Б, отсечка линии ЛЗ не должна срабатывать. Для этого ее ток срабатывания должен быть больше, чем максимальное значение тока КЗ в конце защищаемой линии. Как правило, токовая отсечка не может защищать всю линию или трансформатор, и является поэтому вспомогательной защитой, дополняющей основную — максимальную токовую или дистанцион­ную защиту. Бывают и исключения, например на блоках линия — транс­форматор. Повысить чувствительность токовой отсечки и увеличить зону ее действия иногда удается с помощью небольшой выдержки вре­мени (§ 8).

Ток срабатывания максимальной токовой защиты выбрать зна­чительно сложнее, поскольку необходимо знать наибольшее значение рабочего тока защищаемого элемента, количество и параметры электродвигателей, участвующих в самозапуске после кратко­временного перерыва питания, возможности параллельной работы питающих (последующих) и питаемых (предыдущих) элементов и дру­гие условия. Расчеты параметров срабатывания максимальных токовых защит и токовых отсечек рассмотрены в § 7—10.

Для защиты, выполненной с вторичными реле тока, необходимо определить ток срабатывания реле (уставку) по выражению

(1)

где / _с.з – ток срабатывания защиты (отсечки). А; k (3) _{c х} — коэффициент схемы, показывающий, во сколько раз ток в реле больше, чем ток во вторичной обмотке трансформатора тока при нормальном сим­метричном режиме работы защищаемого элемента; значение его зависит от схемы соединения трансформаторов тока и реле (§ 2); n _т — коэффициент трансформации трансформаторов тока.

Оценка эффективности защиты производится с помощью коэффи­циента чувствительности к_чув который показывает, насколько ток в реле защиты при разных видах КЗ превышает ток срабатывания /_с._р (уставку):

(2)

где / p min — минимальное значение тока в реле при наименее благо­приятных условиях, А. При определении значения этого тока необхо­димо учитывать вид и место КЗ, схему включения измерительных орга­нов (реле) защиты, а также реально возможные минимальные режимы работы питающей энергосистемы, при которых токи КЗ имеют наимень­шие значения.

Минимальные значения коэффициента чувствительности защит должны быть не менее, чем требуется Правилами [1]. Например, для максимальной токовой защиты они должны иметь не менее 1,5 при КЗ в основной зоне защиты и около 1,2 при КЗ в зонах дальнего резерви­рования (рис. 1).
