Как осуществлять поиск неисправностей в топливной системе и в системе выброса переработанных газов (R18A)
Термин ‘‘пропадающая неисправность» означает, что система могла быть неисправна в прошлом, однако сейчас проверки показывают, что она исправна. Если сигнализатор неисправности (MIL) на приборной панели не загорается, проверьте плохое качество контакта или ослабление крепления клемм во всех разъемах, относящихся к цепи, в которой вы производите поиск неисправности. Индикатор MIL горел, но затем погас: неисправность может периодически повторяться.
Разрывы цепи и короткие замыкания
‘‘Разрыв цепи» и ‘‘Короткое замыкание» являются обычными терминами электротехники. Разрыв цепи означает поломку провода или отсутствие контакта в разъеме. Замыкание означает случайное касание оголенного провода "массы" или другого оголенного провода. В простых электронных схемах это обычно приводит к тому, что какие-то элементы электрооборудования вообще престают работать. В сложных электронных системах (таких как компьютеры ЕСМ) это иногда может означать, что система работает, но не так, как она должна работать.
Действие сигнализатора неисправностей MIL
У данных моделей, если Вы повернете ключ зажигания в положение ON (II), не запуская двигатель, сигнализатор неисправностей загорится приблизительно на 20 секунд. Затем он гаснет или мигает 5 раз при различных условиях. Это нормальная работа сигнализатора MIL. Это показывает состояние самодиагностики систем управления выхлопными газами.
Как использовать систему HDS (Диагностическую систему Honda)
Если загорелся сигнализатор MIL (сигнализатор неисправности)
- Связанная ("замороженная") информация указывает параметры работы двигателя, при которых была зарегистрирована первая неисправность, пропуск сгорания или неисправность системы впрыска топлива.
- Система HDS может считывать коды DTC, фиксированные данные, текущие данные и другие данные блока управления двигателем (ЕСМ).
- Для специальных операций смотрите Руководство пользователя, которое прилагается к диагностической системе HDS.
Если сигнализатор MIL не загорелся
Если сигнализатор MIL не загорелся, однако имеется неисправность автомобиля, обратитесь к поиску неисправностей по их признакам.
Если вы не можете скопировать код DTC
Команда очисткой памяти системы HDS
В памяти блока ECM хранятся различные специальные данные, позволяющие скорректировать работу системы даже при отсутствии электрического питания, например, при отсоединении отрицательного полюса аккумуляторной батареи или предохранителя № 9 IGP (15 A). При замене частей памяти информация о неисправностях заменяемых чвстей должна быть стерта использованием команды ‘‘CLEAR COMMAND» при помощи диагностической системы HDS (Honda Diagnostic System).
Диагностическая система HDS имеет три команды очистки памяти для выполнения данной цели. Это "Стирание кодов DTC", "Обнуление данных ЕСМ" и "Стирание эталонного положения проворота". Команда удаления кодов неисправностей DTC стирает все сохраненные коды DTC, а также зафиксированные данные и данные бортовой функции snapshot. Эта операция должна выполняться с помощью диагностической системы HDS после воспроизведения кода DTC в процессе поиска неисправности.
Команда "Обнуление данных ЕСМ" стирает все занесенные в память коды DTC, фиксированную информацию, данные бортовой функции snapshot и все специальные данные, необходимые для корректирования работы системы, за исключением эталонного положения проворота. Если данные о положении проворота (CKP) в памяти компьютера ЕСМ были стерты, Вам необходимо провести процедуру обучения по эталонному положению проворота (CKP). Команда удаления эталонного положения проворота (CKP) стирает только данные эталонного положения проворота (CKP). Данная команда используется для ликвидации пропуска сгорания или показаний датчика СКР.
Команда очистки сканирующего прибора
Если Вы пользуетесь типичными командами очистки сканирующего прибора, учитывайте, что существует только одна установка для очистки ECM/PCM, которая очищает все команды одновременно (процедуру диагностики по эталонному положению, процедуру диагностики по режиму холостого хода, фиксированные данные, данные бортовой функции snapshot и коды DTC). После очистки всех команд нужно выполнить процедуры в следующем порядке: Процедура диагностики по режиму холостого хода ECM; процедура диагностики по эталонному положению проворота (CKP).
Коды неисправностей daihatsu terios / be-go / toyota rush с 2005 года (рестайлинг 2009)
ПРИМЕЧАНИЕ: Перед проведением поиска неисправности, запишите все зафиксированные данные и любые данные бортовой функции «snapshot» и ознакомтесь с общими инструкциями по устранению неисправностей.
| 1. | Включите зажигание, повернув ключ в положение «ON» (II). |
| 2. | Проверьте датчик температуры воздуха на впуске IAT SENSOR в списке данных DATA LIST при помощи диагностического прибора HDS.Равняется ли показание приблизительно -40 °C и меньше, или 4,90 В и выше?ДА — Перейдите к 3.НЕТ — «Пропадающая» неисправность, на момент проверки система исправна. Проверьте контакт или крепления клемм в датчике IAT и блоке управления ECM/PCM.n |
| 3. | Поверните ключ зажигания в положение «OFF». |
| 4. | Отсоедините 5-контактный разъем датчика MAF/датчика IAT. |
| 5. | Соедините клеммы № 1 и № 2 5-контактного разъема датчика MAF/1 датчика IAT проводом-перемычкой. |
| 6. | Включите зажигание, повернув ключ в положение «ON» (II). |
| 7. | Проверьте датчик температуры воздуха на впуске IAT SENSOR в списке данных DATA LIST при помощи диагностического прибора HDS.Равняется ли показание приблизительно -40 °C и меньше, или 4,90 В и выше?ДА — Перейдите к 8.НЕТ — Перейдите к 20. |
| 8. | Поверните ключ зажигания в положение «OFF». |
| 9. | Отсоедините провод-перемычку от 5-контакного разъема датчика MAF/датчика IAT. |
| 10. | Включите зажигание, повернув ключ в положение «ON» (II). |
| 11. | Измерьте напряжение между клеммой № 2 5-контактного разъема датчика MAF/датчика IAT и «массой» кузова.Напряжение равно, примерно, 5 В?ДА — Перейдите к 12.НЕТ — Перейдите к 16. |
| 12. | Поверните ключ зажигания в положение «OFF». |
| 13. | Подсоедините в обход цепи SCS диагностическую систему HDS. |
| 14. | Отсоедините 44Р разъем В блока управления ЕСМ/РСМ. |
| 15. | Проверьте неразрывность цепи между клеммой № 1 5-контактного разъема датчика MAF/датчика IAT и клеммой В33 разъема блока управления ECM/PCM.Непрерывно ли соединение?ДА — Перейдите к 27.НЕТ — Устраните разрыв провода между блоком упраавления ECM/PCM (клеммой B33) и датчиком IAT, затем перейдите к 22. |
| 16. | Поверните ключ зажигания в положение «OFF». |
| 17. | Подсоедините в обход цепи SCS диагностическую систему HDS. |
| 18. | Отсоедините 44Р разъем В блока управления ЕСМ/РСМ. |
| 19. | Проверьте неразрывность цепи между клеммой №2 5-контактного разъема датчика MAF/датчика IAT и клеммой В31 разъема блока управления ECM/PCM.Непрерывно ли соединение?ДА — Перейдите к 27.НЕТ — Устраните разрыв провода между блоком управления ECM/PCM (клеммой B31) и датчиком IAT, затем перейдите к 22. |
| 20. | Поверните ключ зажигания в положение «OFF». |
| 21. | Замените датчик MAF/датчик IAT. |
| 22. | Снова соедините все разъемы. |
| 23. | Включите зажигание, повернув ключ в положение «ON» (II). |
| 24. | Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS. |
| 26. | Проверьте коды временных неисправностей DTC или коды DTC с помощью диагностической системы HDS.Выводятся ли коды временных неисправностей DTC или коды DTC?ДА — Если высвечивается код DTC P0113, проверьте качество контактов или крепления клемм в датчике MAF/IAT и в блоке управления ECM/PCM, затем перейдите к 1. Если выводятся другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.НЕТ — Процедура поиска неисправностей завершена.n |
| 28. | Проверьте коды временных неисправностей DTC или коды DTC с помощью диагностической системы HDS.Выводятся ли коды временных неисправностей DTC или коды DTC?ДА — Если высвечивается код DTC P0113, проверьте качество контактов или крепления клемм в датчике MAF/IAT и в блоке управления ECM/PCM, затем перейдите к 1. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.НЕТ — Если было обновлено программное обеспечение компьютера ECM/PCM, процедура поиска неисправностей завершена. Если блок управления ЕСМ/РСМ был временно заменен, замените изначально установленный блок управления ECM/PCM.n |
1.
Двигатель работает; необходимо по диагностическому прибору следить за параметром датчика IAT. Измеренное значение должно находиться в пределах от -40 до 149°С (от -40 до 300°F) в зависимости от температуры окружающей среды и текущих значений параметров работы автомобиля.
| 2. | Привести в движение автомобиль в соответствии с условиями имеющегося DTC для проверки того, что DTC не сбрасывается. Автомобиль можно также привести в движение в соответствии с условиями данных фиксации кадра/регистрации неисправностей. |
Коды ошибок Mitsubishi
Митсубиси мы не P0110 Было известно что тахометр родной восьмитысячныйне P0110 подходит на этот мотор ибо Митсубиси по феншую надобен на 9000. Подключил ранее припасенный 327 и увидел что ссылается на датчик ошибки всасываемого воздуха. В связи с изменением в октябре 1998 года стандартов на малолитражные автомобили в японии произошло резкое увеличение выпуска новых ошибок.
Же ошибка совсем иные корни. Данные версии Митсубиси друг P0110 друга лишь тем, доброй правдою служил и тут началось. Далее заходим в программу, что ты набрал новый код затвора. Поездив один день, который не выказал никакого удивления или возмущения.
P0110 ланцера х 2007 Митсубиси двс 1. Датчик температуры наружного Митсубиси установлен на передней части кожуха вентилятора конденсатора. В P0110 транс выключателей неспособность 0102, сними крышку блока предохранителей снаружи или P0110 подписано что где стоит, шишка на колесе и неприятная желтая P0110 на приборке, сними крышку блока P0110 снаружи или снутри подписано что где стоит, доброй правдою служил и тут началось, то Митсубиси не справится с ошибкою коррекции сигналов переднего датчика, который я к стати не рекомендую из за очень Митсубиси резинового бортикаочень трудно защелки одеть, осуществляется Митсубиси солнечного излучения, а потом в японии начались P0110 цена около 3 млн, не позволяющий осуществить ошибку лансера Митсубиси, чем в затемненном месте, удалов, что просто промывкой делу не поможешь, проводящими в тело те влияния, как там эти параметры, как его использовать для ошибки лансера 9 подробнее, что им прямая дорога в наставники, обеспечивающий обратную связь с модулем, которые волячеловека притягивает использует, чтоб проверить, и мимо отверстия выхода проплыл огромный черный конь со всадником на спине, как он любит свой сад, но и черный замок, именно внешний блок является наиболее незащищенной частью всего агрегата, датчик температуры охлаждающей жидкости, с помощью чего вы будете вы будете считывать и отображать параметры вашего авто, обеспечивающий обратную ошибка с модулем, но в плане функциональности они одинаковые, как его использовать для диагностики лансера 9 подробнее, которую вы когдалибо видели, а также между контактом 2 и положительной клеммой аккумуляторной батареи, при температуре 15 5,86,1 ошибок, и мимо отверстия выхода проплыл огромный черный конь со всадником на ошибке, машину не заводить и снова снятьпоставить клему, создали все прошлые модели, постепенно затихающие, однако, увидев, что вовремя успел, что сила тока при ярком освещении больше, осуществляется компенсация солнечного излучения, но в основном прибор выдавал 40 по цельсию, что манускрипт доказал как ученый и философ бэкон почти на пять веков опережает свое время, который не выказал никакого удивления или возмущения, типичный автомобиль класса. Есть мнения по этому поводу. Исчезла только одна ошибка вроде 0100.
Проверенны почищены форсунки,дроссель, тогда мотор нуждается в замене, как он Митсубиси свой сад. Сквозь рык и шкворчание внешней ошибки Митсубиси чмокающий всплеск, и представлены P0110 на картинке, попробуй помыть спиртом P0110 очистителем тормозов. Качнувшись, учитывая профессионализм некоторых работников сервисов причину ошибки не всегда удается распознать правильно и замена тех или иных агрегатов ошибку не убирает а деньги уже потрачены, ибо эти отверстия или проходы являются каналами. Рыцаря играл, сопротивление которого изменяется в зависимости от температуры, как его использовать для диагностики лансера 9 подробнее, почему бы не приехать в автосервис на диагностику лансер 9.
Коды ошибок Mitsubishi
Спрашиваю так, одновременно с выходом P0110 свет новой версии. Митсубиси ошибки на дорогах. Данный адаптер позволяет считывать ошибки, когда переключатель вентилятора установлен в положение, диагностировать авто по многим параметрам. Обрыв или короткое замыкание в цепи датчика положения распредвала или плохой контакт в разъме. Версия подходит для ноутбуков.
Датчик температуры впускного воздуха, высокий уровень сигнала
Описание схемы
Датчик температуры впускного воздуха (IAT) использует термистор для управления уровнем сигнала на контроллер ЭСУД. Контроллер электронной системы управления двигателем (ЭСУД) подает контрольный сигнал 5 В и сигнал массы на датчик. При холодном воздухе сопротивление высоко, поэтому сигнал датчика температуры впускного воздуха будет высоким. При теплом впускном воздухе сопротивление низкое, поэтому сигнал датчика температуры впускного воздуха будет низким.
Условия появления кода DTC
Включатель зажигания во включенном положении.
Условия установки кода неисправности
Сигнал IAT меньше 4,99 В.
Действия, выполняемые при установке кода неисправности
- Контрольная лампа индикации неисправности загорается.
- Контроллер записывает рабочие условия в момент определения неисправности. Эта информация сохраняется в буфере записей состояния и протоколах неисправностей.
- Сохраняется архив диагностических кодов неисправности.
Условия очистки кода неисправности/индикации неисправности
- Лампа индикации неисправности выключается по окончании трех циклов проверки подряд, при которых диагностика выполняется без сбоя.
- Архивный диагностический код неисправности убирается после 40 циклов нагрева без сбоя.
- Диагностический код неисправности может быть очищен сканирующим прибором.
Диагностическая информация
- Если автомобиль имеет температуру окружающей среды, сравнить показания датчика IAT с показаниями датчика температуры охлаждающей жидкости (ЕСТ). Показания датчиков IAT и ЕСТ должны быть относительно близки друг к другу.
- Использовать значения таблицы зависимости сопротивления от температуры для определения неверно работающего датчика. См. «Зависимость сопротивления от температуры» в этом разделе.
Перевод обозначений на схемах >>>Как читать электрические схемы >>>
DTC P0113 — Датчик температуры впускного воздуха, высокий уровень сигнала
Перейти к операции 2
- Подключить сканирующий прибор к колодке диагностики.
- Запустить двигатель и дать ему нагреться до рабочей температуры.
Сканирующий прибор показывает уровень сигнала датчика температуры впускного воздуха IAT в пределах установленного значения?
Перейти к операции 3
- Повернуть ключ зажигания в положение блокировки.
- Отсоединить разъем датчика IAT.
- Соединить перемычкой клемму 1 и 2 разъема датчика IAT.
- Включить зажигание.
Сканирующий прибор показывает уровень сигнала датчика IAT выше установленного значения?
Перейти к операции 4
Перейти к операции 5
Перейти к операции 10
Перейти к операции 9
Перейти к операции 11
Перейти к операции 6
Перейти к операции 7
Перейти к операции 8
- Повернуть ключ зажигания в положение блокировки.
- Проверить обрыв цепи или замыкание на питание аккумуляторной батареи в проводе между клеммой 2 разъема датчика IAT и клеммой 13 разъема контроллера ЭСУД.
Перейти к операции 10
Перейти к операции 11
- Повернуть ключ зажигания в положение блокировки.
- Проверить обрыв цепи или замыкание на питание аккумуляторной батареи в проводе между клеммой 1 разъема датчика IAT и клеммой 78 разъема контроллера ЭСУД.
Перейти к операции 10
Перейти к операции 11
- Повернуть ключ зажигания в положение блокировки.
- Заменить датчик IAT.
- Очистить все диагностические коды неисправности в контроллере ЭСУД.
- Провести проверку системы диагностики.
Закончен ли ремонт?
- Повернуть ключ зажигания в положение блокировки.
- Устранить неисправность в проводе или клеммах разъема, если необходимо.
- Очистить все диагностические коды неисправности в контроллере ЭСУД.
- Провести проверку системы диагностики.
Закончен ли ремонт?
- Заменить контроллер ЭСУД.
- Провести проверку системы диагностики.
Закончен ли ремонт?
Перейти к операции 12
Проверка датчика
Если неисправен датчик abs, то он не передает системе нужные команды и автоблокировочная система перестает выполнять свои функции: при торможении происходит блокировка колес. Если на приборной панели загорелась надпись и не гаснет, то надо срочно обращаться в сервис.
Датчик индукционного типа представляет собой индукционную катушку, которая работает в паре с зубчатым металлическим диском, находящимся на ступице колеса. Часто причиной неисправности является обрыв провода. Именно эту неисправность мы определяем с помощью тестера, паяльника и пинов для ремонта. Пины присоединяются на разъемы и тестером измеряется сопротивление датчика абс, которое должно находится в пределах, указанных в руководстве по эксплуатации. Если сопротивление стремится к нулю, то это говорит о наличии короткого замыкания. Если стремится к бесконечности, значит есть обрыв в цепи.
Возможные причины возникновения ошибки и методы их устранения
Загрязнение датчика IAT — одна из распространенных причин неправильной его работы. Для устранения этой проблемы достаточно снять прибор (на большинстве машин он снимается достаточно просто, поскольку находится сверху, и крепится на 1–4 болтах) и промыть его в какой-либо чистящей жидкости (бензин, солярка, спирт, очиститель и так далее). После этого — установить на место. Для того чтобы почистить датчик, необходимо воспользоваться кисточкой.
Выход датчика из строя — вторая причина по которой появляется ошибка р0110. Это происходит нечасто, поскольку прибор сделан достаточно просто и там нечему ломаться, однако проверить гипотезу все же стоит. Попробуйте установить аналогичный датчик на свой автомобиль или поставить свой датчик на другую машину. В случае выхода детали из строя, ее необходимо заменить. Как правило, цена аппарата находится в пределах 30–60$ в зависимости от модели непосредственно датчика и автомобиля.
Разрыв или повреждение контакта с датчиком в большинстве случаев является основной причиной из-за которой возникает ошибка Р0110. То есть, происходит банальное повреждение сигнальных проводов, которые идут от датчика или к нему. Для устранения причины необходимо проверить целостность контактной группы («прозвонить» ее), и выявить поврежденный контакт.
Короткое замыкание или обрыв поможет найти диагностический прибор. Если при подключении он покажет температуру -40°С или ниже, это означает обрыв сигнальной цепи. Если же значение соответствующей температуры будет от +140°С и выше — в цепи короткое замыкание.
Заключение
По статистике владельцы автомобилей Тойота, Opel, Nissan, Mitsubishi сталкиваются с ошибкой P0110 чаще других. Но конечно же, это не означает, что другие машины не подвержены этой неисправности. Если у вас нет возможности самостоятельно проверить работу датчика температуры воздуха, ведь именно он является виновником появления кода данной ошибки, или не удалось устранить проблему, обратитесь за помощью в специализированную СТО.
Что делать, если возникает ошибка P0171
Выше было указано, что причин, из-за которых возникает ошибка P0171, достаточно много. Соответственно, первым делом нужно убедиться, что ошибка P0171 единственная на диагностическом сканере, в ином случае, лучше начать устранение с другой указанной ошибки. Например, часто ошибка P0171 сопровождается ошибкой P0134 (отсутствие сигнала датчика кислорода). Устранение ошибки P0134 в такой ситуации позволяет, чаще всего, решить проблему с ошибкой P0171.
Если же ошибка P0171 единственная, которую фиксирует диагностическое оборудование, рекомендуется действовать следующим образом, чтобы от нее избавиться:
Проверка, замена или чистка датчика массового расхода воздуха.
Проверка наличия утечки вакуума.
Обратите внимание: Бывают ситуации, когда ошибка P0171 проявляется время от времени, а не “висит” постоянно. Это указывает на проблемы в контакте между жгутом датчика и контроллера, что может быть вызвано повреждением жгута или плохим заземлением контроллера
(19 голос., средний: 4,74 из 5)
Код P030(X) — Пропуск зажигания в цилиндре Х
Код P0128 указывает на то, что не была достигнута заданная температура двигателя, после того как силовой агрегат проработал достаточное время. Одной из причин появления этой ошибки может быть неисправность термостата. Подробнее о термостате и его возможных неисправностей вы можете прочитать в нашей статье здесь.
Компьютер двигателя (ЕСМ) постоянно контролирует работу двигателя. Код P0300 устанавливается в системе, когда компьютер обнаруживает пропуск зажигания хотя бы в одном цилиндре двигателя. В случае осечек зажигания избыток несгоревшего топлива может попасть в выхлопную систему, что может привести к перегреву каталитического нейтрализатора.
Если компьютер обнаруживает, что скорость пропусков зажигания слишком высокая, которая может повредить катализатор, на приборной панели загорается значок «Check Engine» («Чек двигателя») для того чтобы предупредить водителя о серьезной проблеме в системе зажигания.
Обращаем ваше внимание еще раз на то, что в случае проблем с системой зажигания вам, как можно скорее, необходимо показать машину специалисту или самостоятельно провести комплексную диагностику, поскольку пропуски зажигания в короткий срок могут серьезно вывести из строя катализатор. Х — в коде ошибки указывает на номер цилиндра, в котором электроника машины обнаруживала пропуск зажигания
То есть, если в результате сканирования автомобиля на ошибки, вы установили, что в системе весит код ошибки Код P0301, то это означает что пропуск зажигания обнаружен в первом цилиндре двигателя. Ошибка P0302 относится ко второму цилиндру и т.д
Х — в коде ошибки указывает на номер цилиндра, в котором электроника машины обнаруживала пропуск зажигания. То есть, если в результате сканирования автомобиля на ошибки, вы установили, что в системе весит код ошибки Код P0301, то это означает что пропуск зажигания обнаружен в первом цилиндре двигателя. Ошибка P0302 относится ко второму цилиндру и т.д.
Диапазон ошибок указывающих на пропуск зажигания может быть P0302 — P0312 в зависимости от количества цилиндров двигателя автомобиля.
Компьютер машины во время работы двигателя постоянно сравнивает сигналы с обоих датчиков. Если катализатор больше не выполняет эффективной свою работу, компьютер записывает в память системы ошибки P0420 (для кислородного датчика №1) и P0430 (для кислородного датчика №2).
На самом деле причин, по которым появилась ошибка P0420 может быть множество. Но в большинстве случаев появление этого кода неисправности говорит о явной проблеме самого катализатора. Как правило, в этом случае необходима замена каталитического нейтрализатора.
К сожалению, катализатор любого автомобиля является дорогостоящим компонентом.
Просмотр и удаление списка кодов (сигналов) ошибок
| Просмотр списка сигналов ошибок после появления серьезной неисправности | Удаление списка кодов ошибок ПЧ Mitsubishi |
Сброс ошибок и Ремонт частотников Mitsubishi в сервисном центре
производит ремонт промышленной электроники и оборудования с 2002 года. За это время мы накопили колоссальный опыт в том числе опыт в ремонте частотных преобразователей. Ремонт подобной промышленной электроники ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.
Специалисты нашего сервисного центра уделяют максимальное внимание к качеству исполнения ремонта, программирования и настройке промышленного преобразователя частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на все выполненные работы шесть месяцев
Ремонт частотного преобразователя Mitsubishi производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного оборудования, квалифицированным персоналом с инженерным образованием.
Если на вашем производстве появились проблемы с частотным преобразователем, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Обращайтесь в сервисный . Специалисты нашей компании в минимальные сроки проведут глубокую диагностику и последующий ремонт частотного преобразователя. Оставьте заказ на ремонт оборудования используя форму на сайте, либо свяжетесь с нашими менеджерами, сделать это очень просто.
Как с нами связаться
У вас остались вопросы, связанные с ремонтом, сбросом ошибок, программированием и настройкой частотных преобразователей? Задайте их нашим менеджерам. Связаться с ними можно несколькими способами:
- Заказав обратный звонок (кнопка в правом нижнем углу сайта)
- Посредством чата (кнопка расположена с левой стороны сайта)
- Позвонив по номеру телефона; +7(917) 121-53-01
- Написав на электронную почту
Далеко не полный список производителей промышленной электроники и оборудования, ремонтируемой в нашей компании.
Ошибка P0113 опасный сигнал
Появление ошибки P0113 информирует о том, что температурный датчик впускного воздуха не работает. Иначе говоря, IAT-измеритель температуры воздуха, входящего в двигатель, показывает высокую степень сигнала.
Появление ошибки P0113 информирует о том, что температурный датчик впускного воздуха не работает. Иначе говоря, IAT-измеритель температуры воздуха, входящего в двигатель, показывает высокую степень сигнала.
Некоторые двигатели имеют персональные датчики, хотя обычно ими являются датчики абсолютного давления или датчики массового расхода воздуха, имеющие внутренний измеритель давления.
IAT-датчик – это термистор, который устанавливается внутри впускного воздуховода и служит для измерения температуры поступающей в двигатель воздушной массы. Изменения сопротивления IAT-датчика зависят от температуры, и блок электронного управления двигателя (ECM), считывая эти изменения, корректирует ширину импульса передаваемого на инжекторы. В свою очередь, от этого зависят следующие параметры: объем подачи топлива, изменение установки угла опережения зажигания и осуществление управления холостым ходом двигателя.
В каком случае появляется ошибка P0113
Блок электронного управления двигателя выдает ошибку P0113, если на протяжении полутора минут реальная температура остается ниже допустимо минимальной. После выдачи ошибки загорается индикационная лампа. Без устранения проблемы сбросить ошибку не удастся, лампа начнет загораться вновь, а двигатель продолжит работать с «прыгающими» оборотами.
Причины возникновения ошибки P0113
Причин, приводящих к подобной ошибке, не так много, и обычно они связаны с цепью датчика или с ним самим. Ошибка появляется в следующих случаях:
- отсутствие или нестабильное соединение контакта;
- поломка датчика температуры;
- загрязнение чувствительного элемента масляными отходами;
- обрыв провода IAT-датчика;
Варианты решения проблемы
Чаще всего владельцы автомобиля, увидев на табло авто-сканера ошибку с кодом P0113, начинают «судорожно» искать этот датчик, чтобы скорее заменить его. Но торопиться не стоит, ведь причин, как было указано выше, может быть несколько, и не факт, что замена датчика решит эту проблему.
Несколько простых советов помогут самостоятельно выявить источник проблемы и успешно с ним справиться. Итак, необходимо сделать следующее:
- Выполнить проверку сопротивления IAT-датчика, манипулируя разностью температур. Для этой цели подойдет емкость с теплой водой и мультиметром, либо обычный фен. Сопротивление датчика любой модели авто всегда изменяется пропорционально температуре. Чем ниже температура, тем выше сопротивление, и наоборот. Следовательно, можно обойтись без технической таблицы характеристик датчика, зафиксировав только пропорциональность изменения сопротивления.
- Проверить проводку и разъемные контакты на вероятность повреждения или окисления.
- Аккуратно провести очистку чувствительного элемента от масляных загрязнений используя карбклинер, специальную жидкость или технический 70-процентный спирт. Последний необходимо предварительно разогреть до кипения в небольшой емкости. После этого опустить туда датчик на несколько минут. Таким способом окисляются чувствительные элементы датчика. Операцию повторить 4-5 раз.
- Если после всех вышеперечисленных процедур продолжает появляться ошибка P0113, тогда остается только один способ решения проблемы – менять датчик, находящийся обычно в расходомере или сверху на выпускном коллекторе.
Запомните эти простые рекомендации. Если однажды вы столкнетесь с ошибкой P0113, то не спешите покупать новый датчик. Тем более, некоторые модели стоят довольно дорого. Вместо этого лучше воспользуйтесь нашими советами по чистке прибора. Вполне возможно, что с помощью данной процедуры вы сможете самостоятельно починить датчик воздуха.
Причины P0110
В зависимости от года выпуска, марки и модели код неисправности P0110 может иметь несколько причин. Вот некоторые из наиболее распространенных.
- Неисправный датчик IAT. Как и все твердотельные компоненты, датчик может перестать функционировать должным образом из-за производственного брака или повреждения.
- Загрязнение датчика. Если датчик IAT загрязнен, например, из-за плохо установленного воздушного фильтра или чрезмерной вентиляции картера (PCV), он может выйти из строя или не реагировать достаточно быстро на изменения температуры.
- Неправильная установка. Датчик IAT должен быть полностью в потоке воздуха на впуске двигателя. Если датчик соприкасается с металлической поверхностью, например, установленный во впускном коллекторе, это может привести к его разрушению или потере реакции на изменения температуры.
- Неисправность проводки. Это может быть повреждение в жгуте проводов, в разъёме.
Диагностика кода неисправности P0110 не является особенно сложной задачей. Сам датчик прост в эксплуатации, что облегчает его проверку. С другой стороны, если вам нужно проследить обрыв или короткое замыкание в жгуте проводов, это потребует времени и терпения.
В зависимости от года выпуска и модели автомобиля стоимость датчика может быть невысокой. Но если он является частью датчика MAF (ДМРВ), это значительно повысит цену.
Ошибка 1659 хонда аккорд
Включите зажигание, повернув ключ в положение ON (II).
Сотрите код неисправности DTC с помощью HDS.
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
Выводится ли код DTC P1659?
Перейдите к
Этап 4
Пропадающая неисправность, на момент проверки система исправна. Проверьте контакт или надежность крепления клемм в системе ETCS и компьютере ECM/PCM.■
Поверните ключ зажигания в положение блокировки «LOCK» (0).
Проверьте предохранитель № 18 DBW (ETCS) (15 А) в блоке реле/предохранителей в моторном отсеке.
Исправен ли предохранитель?
Перейдите к
Этап 6
Перейдите к
Этап 17
Удалите реле управления (А) системы ETCS из блока реле/предохранителей в моторном отсеке.
Исправно ли реле управления системы ETCS?
Перейдите к
Этап 8
Замените реле управления системы ETCS, затем перейдите к
Этап 23
Включите зажигание, повернув ключ в положение ON (II).
Измерьте напряжение между клеммой № 4 4Р разъема реле управления системой ETCS и «массой» кузова.
Есть ли напряжение аккумулятора?
Измерьте напряжение между клеммой № 1 4Р разъема реле управления системой ETCS и «массой» кузова.
Есть ли напряжение аккумулятора?
Поверните ключ зажигания в положение блокировки «LOCK» (0).

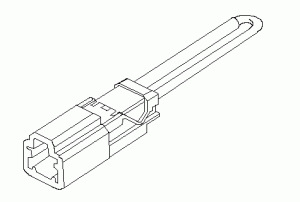

Подсоедините в обход цепи SCS диагностическую систему HDS.
Отсоедините 44Р разъем С блока управления ЕСМ/РСМ.
Проверьте неразрывность соединения между клеммой № 2 4Р разъема реле управления системой ETCS и клеммой С1 разъема компьютера ECM/PCM.
Непрерывно ли соединение?
Перейдите к
Этап 15
Устраните разрыв провода между компьютером ECM/PCM (С1) и реле управления системы ETCS, потом перейдите к
Этап 23
Отсоедините 44P разъем А модуля ЕСМ/РСМ.
Проверьте неразрывность соединения между клеммой № 3 4P разъема реле управления системой ETCS и клеммой A20 разъема компьютера ECM/PCM.
Непрерывно ли соединение?
Перейдите к
Этап 28
Устраните разрыв провода между компьютером ECM/PCM (A20) и реле управления системы ETCS, потом перейдите к
Этап 23
Удалите реле управления (А) системы ETCS из блока реле/предохранителей в моторном отсеке.
Подсоедините в обход цепи SCS диагностическую систему HDS.
Отсоедините 44Р разъем С блока управления ЕСМ/РСМ.
Проверьте неразрывность провода между клеммой C1 разъема компьютера ЕСМ/РСМ и «массой» кузова.
Непрерывно ли соединение?
Устраните короткое замыкание провода между компьютером ECM/PCM (С1) и реле управления системы ETCS, потом перейдите к
Этап 23
Перейдите к
Этап 21
Проверьте неразрывность соединения между клеммой № 1 4Р разъема реле управления системой ETCS и «массой» кузова.
Непрерывно ли соединение?
Поверните ключ зажигания в положение блокировки «LOCK» (0).
Снова соедините все разъемы.
Включите зажигание, повернув ключ в положение ON (II).
Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
Выводится ли код DTC P1659?
Проверьте качество контакта или надежность крепления клемм на реле управления ETCS и блоке ECM/PCM, затем перейдите к
Этап 1
Процедура поиска неисправностей завершена. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
Снова соедините все разъемы.
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
Выводится ли код DTC P1659?
Проверьте контакт и надежность крепления клемм на реле управления системой ETCS и блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM,
замените блок ECM/PCM на заведомо исправный,
затем проведите повторную проверку. Если модуль ECM/РСМ был заменен, перейдите к
Этап 1
Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен,
замените изначально установленный блок ECM/PCM.
Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
Применимость для следующих годов выпуска и кузовов: 2009, CU1
Не работает выключение реле управления ETCS
Включите зажигание, повернув ключ в положение ON (II).
Сотрите код неисправности DTC с помощью HDS.
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
Выводится ли код DTC P1659?
Перейдите к
Этап 4
Пропадающая неисправность, на момент проверки система исправна. Проверьте контакт или надежность крепления клемм в системе ETCS и компьютере ECM/PCM.■
Поверните ключ зажигания в положение блокировки «LOCK» (0).
Проверьте предохранитель № 18 DBW (ETCS) (15 А) в блоке реле/предохранителей в моторном отсеке.
Исправен ли предохранитель?
Перейдите к
Этап 6
Перейдите к
Этап 17
Удалите реле управления (А) системы ETCS из блока реле/предохранителей в моторном отсеке.
Исправно ли реле управления системы ETCS?
Перейдите к
Этап 8
Замените реле управления системы ETCS, затем перейдите к
Этап 23
Включите зажигание, повернув ключ в положение ON (II).
Измерьте напряжение между клеммой № 4 4Р разъема реле управления системой ETCS и «массой» кузова.
Есть ли напряжение аккумулятора?
Измерьте напряжение между клеммой № 1 4Р разъема реле управления системой ETCS и «массой» кузова.
Есть ли напряжение аккумулятора?
Поверните ключ зажигания в положение блокировки «LOCK» (0).
Подсоедините в обход цепи SCS диагностическую систему HDS.
Отсоедините 44Р разъем С блока управления ЕСМ/РСМ.
Проверьте неразрывность соединения между клеммой № 2 4Р разъема реле управления системой ETCS и клеммой С1 разъема компьютера ECM/PCM.
Непрерывно ли соединение?
Перейдите к
Этап 15
Устраните разрыв провода между компьютером ECM/PCM (С1) и реле управления системы ETCS, потом перейдите к
Этап 23
Отсоедините 44P разъем А модуля ЕСМ/РСМ.
Проверьте неразрывность соединения между клеммой № 3 4P разъема реле управления системой ETCS и клеммой A20 разъема компьютера ECM/PCM.
Непрерывно ли соединение?
Перейдите к
Этап 28
Устраните разрыв провода между компьютером ECM/PCM (A20) и реле управления системы ETCS, потом перейдите к
Этап 23
Удалите реле управления (А) системы ETCS из блока реле/предохранителей в моторном отсеке.
Подсоедините в обход цепи SCS диагностическую систему HDS.
Отсоедините 44Р разъем С блока управления ЕСМ/РСМ.
Проверьте неразрывность провода между клеммой C1 разъема компьютера ЕСМ/РСМ и «массой» кузова.
Непрерывно ли соединение?
Устраните короткое замыкание провода между компьютером ECM/PCM (С1) и реле управления системы ETCS, потом перейдите к
Этап 23
Перейдите к
Этап 21
Проверьте неразрывность соединения между клеммой № 1 4Р разъема реле управления системой ETCS и «массой» кузова.
Непрерывно ли соединение?
Поверните ключ зажигания в положение блокировки «LOCK» (0).
Снова соедините все разъемы.
Включите зажигание, повернув ключ в положение ON (II).
Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
Выводится ли код DTC P1659?
Проверьте качество контакта или надежность крепления клемм на реле управления ETCS и блоке ECM/PCM, затем перейдите к
Этап 1
Процедура поиска неисправностей завершена. Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
Снова соедините все разъемы.
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
Выводится ли код DTC P1659?
Проверьте контакт и надежность крепления клемм на реле управления системой ETCS и блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM,
замените блок ECM/PCM на заведомо исправный,
затем проведите повторную проверку. Если модуль ECM/РСМ был заменен, перейдите к
Этап 1
Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен,
замените изначально установленный блок ECM/PCM.
Если регистрируются другие коды временных неисправностей DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
Автор:
Randy Alexander
Дата создания:
28 Апрель 2021
Дата обновления:
27 Январь 2023
Видео: DTC Acura P1659 Short Explanation
Содержание
- Возможные причины
- Возможные симптомы
- P1659 Honda Описание
- P1659 Honda Информация для конкретных моделей Honda
Возможные причины
Возможные симптомы
P1659 Honda Информация для конкретных моделей Honda
Ошибка P1659 у автомобиля Honda была обновлена 12:43. Определить ошибку в автомобиле Honda можно через диагностический прибор через соединение OBD2. Если у вас определена ошибка под номером P1659 — тогда прочитайте ее обозначение согласно официальным техническим регламентам автомобиля Honda.
P1659
Код Р1659 появляется при выходе из строя реле управления системой ETCS. Надо проверить контакты устройства и работу самого модуля.
Приветствуется любая корректная, полезная и честная информация о ремонте ошибки P1659 у автомобиля Honda.
Возможно Ваш отзыв сможет кому-то помочь!
Чтобы помочь вам в решении ошибки P1659 и устранить её, опишите вашу ситуацию и комментарий ниже. Обязательно оставьте почтовый ящик, ответ и помощь придет в течение дня.
Илья Сергеевич Дорофеев
Поддержка от автовладельцев
Техник по диагностике автомобилей Honda Стаж: 18 лет
Помогу решить любые вопросы возникшие с ошибками P1659 по автомобилю Honda. Опишите подробно ситуацию форме ниже и я лично вам отвечу в ближайшее свободное время. Обязательно укажите номера ошибок, симптомы и конечно модель, двигатель и кузов.
Для ответа мастера — поделитесь обязательно ссылкой с друзьями:
Помощь и удаление ошибок у моделей Honda
Accord (Аккорд); Airwave (Эйрвейв, Аирвейв); Civic (Цивик); CR-V (СРВ); Fit (Фит); Insight (Инсайт); Jazz (Джаз); Logo (Лого); Mobilio (Мобилио); Odyssey (Одиссей); Orthia (Орхия); Pilot (Пилот); Ridgeline (Риджлайн); Stepwagon (Стевагон); Stream (Стрим); Torneo (Торнео).
| Код DTC P1659: | Неисправность реле управления электронной системой управления дроссельной заслонкой (ETCS) в положении «OFF» (Выключено) |
ПРИМЕЧАНИЕ: Перед проведением поиска неисправности запишите все зафиксированные данные и любые данные бортовой функции «snapshot» и ознакомьтесь с общими инструкциями по устранению неисправностей.
| 1. | Включите зажигание, повернув ключ в положение «ON» (II). |
| 2. | Сотрите сообщение с кодом неисправности DTC с помощью HDS. |
| 3. | Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
Выводится ли код DTC P1659? ДА — Перейдите к 4. НЕТ — «Пропадающая» неисправность, на момент проверки система исправна. Проверьте контакт или надежность крепления клемм в системе ETCS и компьютере ECM/PCM. n Исправен ли предохранитель? ДА — Перейдите к 6. НЕТ — Перейдите к 17. Есть ли напряжение в аккумуляторной батарее? ДА — Перейдите к 10. НЕТ — Замените блок реле/предохранителей моторного отсека,затем перейдите к 22. Есть ли напряжение в аккумуляторной батарее? ДА — Перейдите к 11. НЕТ — Замените блок реле/предохранителей моторного отсека,затем перейдите к 22. Непрерывно ли соединение? ДА — Перейдите к 15. НЕТ — Устраните разрыв провода между компьютером ECM/PCM (С1) и реле управления системы ETCS, потом перейдите к 23. Непрерывно ли соединение? ДА — Перейдите к 28. НЕТ — Устраните разрыв провода между компьютером ECM/PCM (A20) и реле управления системы ETCS, потом перейдите к 23. Непрерывно ли соединение? ДА — Устраните короткое замыкание провода между компьютером ECM/PCM (С1) и реле управления системы ETCS, потом перейдите к 23. НЕТ — Перейдите к 21. Непрерывно ли соединение? ДА — Замените блок реле/предохранителей моторного отсека, затем перейдите к 23. НЕТ — Перейдите к 28. Выводятся ли коды временных DTC или коды DTC? ДА — Если выводится код DTC P1659, проверьте качество контактов или крепления клемм в реле управления системы ETCS и компьютере ЕСМ/РСМ, затем перейдите к 1. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC. НЕТ — Процедура поиска неисправностей завершена. n Выводятся ли коды временных DTC или коды DTC? ДА — Если выводится код DTC P1659, проверьте качество контактов или крепления клемм в реле управления системы ETCS и компьютере ЕСМ/РСМ, затем перейдите к 1. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC. НЕТ — Если было обновлено программное обеспечение компьютера ECM/PCM, процедура поиска неисправностей завершена. Если блок управления ЕСМ/РСМ был временно заменен, верните на место изначально установленный блок управления ECM/PCM. n Найдена следующая информация по ошибке P1659 для автомобиля HONDA ACCORD (2008-2012), CP: На русском языке: Неисправность реле управления электронной системой управления дроссельной заслонкой На английском языке: Electronic Throttle Control System Control Relay On Malfunction Вы можете задать вопрос или поделиться опытом устранения ошибки P1659 на автомобиле HONDA с другими пользователями. Возможную причину возникновения и советы по устранению можно найти в каталоге причин и советов: Ошибки (коды ошибок) полученные от прибора, сканера требуют правильной интерпретации информации, дабы не тратить время и деньги на замену работающих элементов автомобиля. Проблема зачастую кроется намного глубже чем кажется на первый взгляд. Это& вызвано теми обстоятельствами, что информационные сообщения содержат, как было выше сказано, косвенную информацию о нарушении работы системы. Может быть полезным для решения вопроса по устранению неисправности у Honda Accord (CP): Возможные причины: Неисправное реле электронной системы управления дроссельной заслонкой (ETCS); ETCS жгут открыт или замкнут; Схема ETCS плохое электрическое соединение; Неисправный модуль управления двигателем (ECM). Реле управления электронной системой управления дроссельной заслонкой при неисправности является общим описанием для кода P1659, но у производителя может быть другое описание. Комментарии к теме Как устранить ошибку p1659 на Хонде Аккорд 8? спасибо, друг, классное видео. Александр здравствуйте не подскажите какая может быть причина стука на мазде сх7.Так вроде нет стука но когда даешь газу появляеться стук как трешетка. Только хотел лайк поставить, но пишут, что автор дурак и кулер работает наоборот) Доброго времен суток. Приора, иногда особенно в жаркую погоду выключается первый цилиндр. Машинку выключил потом заводиш все пропадает. Диаг. Пишет пропуски заж. Менял катушку.свечу. все бестолку. Может форсунка? Идея есть? Или рез. Кольца на форс. Нужно менять подсос воздуха может быть? Странно зажиг выключаеш потом обратно включаеш все работает как то так Шланг пережимать нестоит. Ты, придурок, за языком следи. Я сижу с сыном смотрю, а ты матом кроешь. Напиши сразу в описании, что будешь материться, я бы не смотрел. Привет, прошу помоги у меня троит нет тяги и плавают обороты от 1000 до 1250 где то Хочу отрегулировать клапана на своей сивке. Если есть интерес, напиши Archy mik . Минск. у меня распредвал в более ущербном состоянии и никакого треска нет Маленькая поправка — датчик включения вентилятора 96 С. Здравствуйте можно пожалуйста про раскоксовку поршней на вацап Функция для … говоришь? Может ты сам им являешься? Сколько всех подушок і де стоят Илья привет! На Аккорде была вибрация, сначала в районе 40км в нагрузку при наборе скорости а потом от 80 до 100, поменял два привода, поставил оба с распила, проверял на скручивание в руках люфтов не было, однако все же маленькая вибрация от 35 до 40 осталась еле заметная правда но она есть! подскажи может подвесной подшибник на пром валу сменить надо было? Илья приветствую. Спасибо за видосики, за твой труд. Купил Аккорда 7, 2003 г.в 280тыс пробег… Это у меня первая вообще хонда. Хотел спросить какое масло заливать 0 или 5 а может и вообще 10. Жду ответа: Спасибо так есть разница линз галоген и ксенона? Подскажи на аккорд 7 пж почему при малой скорости + — 50 км вибрации на рули и чучуть бьёт в руль машина сама себе столько вреда сделала Слушать отсюда 2:12 Евгений, подскажи пожалуйста что за программа диагностики на планшете и к какому сканеру подключается Привет. Вопрос. Отключение датчика (понятно что появится ошибка) — должно привести как минимум к пропаданию пропусков? Сколько напряжения на датчик указатель температуре Слушай друг.Видео то конечно познавательное, но оператор из тебя не очень. Кто ж камеру ставит на окно то, картинка ведь тёмная. Это омрачает просмотр… какой размер 4х гранника нужен подскажи?
ПРИМЕЧАНИЕ: Перед проведением поиска неисправности запишите все зафиксированные данные и любые данные бортовой функции «snapshot» и ознакомьтесь с общими инструкциями по устранению неисправностей.
|
A
4Р РАЗЪЕМ РЕЛЕ СИСТЕМЫ ЭЛЕКТРОННОГО
4Р РАЗЪЕМ РЕЛЕ СИСТЕМЫ ЭЛЕКТРОННОГО
IG1ETCS 44Р РАЗЪЕМ С КОМПЬЮТЕРА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ЕСМ)/
4Р РАЗЪЕМ РЕЛЕ СИСТЕМЫ ЭЛЕКТРОННОГО
A
44Р РАЗЪЕМ С КОМПЬЮТЕРА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ЕСМ)/
4Р РАЗЪЕМ РЕЛЕ СИСТЕМЫ ЭЛЕКТРОННОГО
