Из какого металла делают газовые колонки

  • автор:

Как выбрать газовую колонку: ориентиры выбора и рейтинг лучших моделей

Алексей Дедюлин

К выбору газового оборудования необходимо подходить с точки зрения безопасности и надежности. Покупка дешевого водонагревателя может иметь фатальные последствия для его владельца. Необходимо ознакомиться с базовыми требованиями по обслуживанию газового оборудования. Согласны?

Мы расскажем, как выбрать газовую колонку, чтобы приобрести идеально подходящий агрегат. В предложенной нами статье описаны все критерии, способные повлиять на выбор газового настенного оборудования. У нас представлены популярные среди потребителей модели от проверенных на практике производителей.

Устройство газовой колонки

Общий принцип работы и устройство характерны для всех моделей проточных водонагревателей на газе. Пропан поступает в колонку по патрубку. В патрубке установлен клапан, регулирующий подачу газа.

Вода подведена к соседнему патрубку в газовой колонке. В патрубке установлен регулирующий клапан и датчик. Когда срабатывает датчик, газ по патрубку поступает в горелку. В горелке газ воспламеняется.

В старых советских моделях поджигать газ нужно было вручную. В современных используется три способа воспламенения газа:

  1. От пьезоэлемента.
  2. От батареек.
  3. От гидрогенератора.

Пьезоподжиг подразумевает нажатие на кнопку при каждом использовании газовой колонки (если экономно расходовать газ). Это неудобно, но более надежно чем использование автоматического розжига, где газ воспламеняется от искры, которая подается свечей.

Мембрана в блоке поднимается под напором воды и оказывает давление на шток, который включает газ. Если тяга присутствует, то включается газовая горелка. Вода проходит по баку и нагревается.

На какие элементы нужно обратить внимание?

При выборе колонки стоит отдавать предпочтение моделям с медным теплообменником. Он может быть покрыт припоем, но не должен быть выполнен их из тонкой жести. Чаще всего жестяными теплообменниками обладают модели Китайских производителей. Срок службы таких колонок не превышает трех лет.

Схема устройства и названия деталей

Низкая стоимость достигается благодаря дешевому качеству металла, который со временем прогорает. Это приводит к необходимости покупки новой газовой колонки.

Еще одной важной характеристикой теплообменника является внутренний диаметр трубок. Чем шире трубка тем реже необходимо чистить теплообменник от накипи и мелкого мусора из старых водопроводных труб.

Теплообменник из жести

Также важной деталью является водяной блок колонки. Этот элемент должен быть выполнен из металла. Существуют модели, выполненные из пластмассы.

Медный теплообменник

Так как внутри блока содержаться мембрана и сетчатый фильтр, которые необходимо менять, то частое откручивание портит пластмассовую резьбу и приводит к необходимости полной замены водяного блока.

По каким параметрам ориентироваться при выборе?

Перед тем как выбирать лучший вариант газовой колонки для квартиры или частного дома нужно определиться с объемом воды, который поступает из крана. Нужно определить сколько литров в минуту вытекает из крана. Для этого проще всего воспользоваться счетчиком воды, если он установлен в квартире на трубе.

Водяной счетчик

Если полученная величина меньше 10 литров, то нет смысла покупать модели с производительностью 13-15 и более литров. Если в доме старые трубы, в которых часто снижается напор, то необходима модель со сниженным порогом, иначе при снижении напора воды колонка будет отключаться.

По регуляции подачи воды и газа

По способу контроля за температурой воды газовые колонки делятся на ручные и автоматические. Модели с ручным методом выставления дешевле, чем с автоматическим.

Ручная регуляция подразумевает наличие двух вентилей на корпусе газовой колонки. Увеличение подачи газа приводит к более интенсивному горению и нагреву воды. Если увеличения подачи газа недостаточно для оптимального нагрева, есть возможность уменьшить напор входящей в колонку воды.

Колонка с ручным регулированием

Модели с электронным розжигом держат температуру, которая заданна пользователем. Это достигается путем модуляции пламени в горелке, в зависимости от напора используемой воды. Максимальное отклонение от заданного температурного режима находится в пределах от 1 до 3 градусов по Цельсию.

Очень важно чтобы нагрев воды при включении проходил плавно, без резких скачков. Если горелка сначала сильно нагревает, а потом снижает температуру, придется ждать нормализации температуры воды. Это увеличивает расход водопотребления.

Ориентиры по способу зажигания газа

Колонки, которые зажигаются от пьезоэлемента, надежнее автоматических аналогов. Модели с пьезоэлементом позволяют вручную контролировать подачу газа на колонку, в отличие от автоматических запальников. В этих моделях есть возможность оставлять пламя на запальной горелке в штатном режиме.

Это позволяет не разжигать колонку повторно при каждом использовании. Пламя поддерживается в запальной горелке и зажигает основной нагревающий элемент, когда датчик фиксирует расход воды.

Кнопка пьезорозжига

Водонагреватели, получающие искру от запальника на батарейках, не могут устанавливаться в помещениях с повышенной влажностью. Внутри пластикового футляра с батарейками образуется конденсат. Со временем металлические детали отсыревают и нуждаются в полной замене.

Отсек для батареек

Зажигающиеся от гидрогенератора колонки работают шумно. Они издают небольшой свист, напоминающий ветер. В дорогих моделях эта проблема решается звукоизоляцией корпуса. Эти водонагреватели также включаются совместно с открытием горячего крана. Визуально гидрогенератор не выделяется, так как установлен в корпусе водонагревателя.

По способу отвода продуктов сгорания

Проточные газовые нагреватели нуждаются в отведении продуктов сгорания. Самым безопасным способом отвода угарного газа является дымоход с выводом трубы на улицу.

Чем мощнее модель газовой колонки, тем шире диаметр трубы дымохода. Если водонагреватель покупается на место вышедшего из строя прибора, то нужно замерить диаметр проведенной трубы, чтобы не возникло необходимости в демонтаже старой.

На Российском рынке можно встретить модели проточных газовых водонагревателей без дымохода. Их размещение в замкнутом пространстве опасно для здоровья. Крайне нежелательно устанавливать их в помещениях без вентиляционных отверстий в стенах.

В ванной комнате их установка запрещена, так как есть риск получить отравление угарным газом. Отличительная особенность этих моделей — малая мощность. С правилами установки колонок ознакомит рекомендуемая нами статья.

По способу подачи кислорода

В бюджетных моделях газовых колонок отсутствует нижняя крышка на корпусе, либо присутствуют вентиляционные отверстия на корпусе прибора.

Отверстия для подачи кислорода

В дорогих моделях применяют другое устройство подачи кислорода. Оно представляет собой трубу, которая выведена из колонки в ее нижней части. Дополнительно корпус колонки закрыт нижней и верхней крышкой, что не позволяет углекислому газу попадать в квартиру. Эффект достигается за счет конвекции.

Как определить необходимую мощность?

Водонагреватели малой мощности (17-19 кВт) предназначены для систем с небольшим напором воды и обслуживания только одной точки потребления. Они устанавливаются в домах, имеющих старые трубы.

Слабый напор воды

Если в квартире хороший напор воды (10-14 литров в минуту), то можно выбирать газовую колонку для двух точек подачи горячей воды. Водонагреватели средней мощности (20-24 кВт) могут плохо реагировать при снижении напора в системе, если его не хватит для включения автоматической системы воспламенения газа.

Газовые колонки высокой мощности (28-31 кВт) не предназначены для квартир. Их используют в частных загородных домах. Некоторые производители выпускают модульные колонки, специально спроектированные для работы в качестве одной системы нагрева воды.

Рейтинги лучших колонок

Все категории содержат три лучших модели со сходными характеристиками. Рейтинг газовых колонок, самых надежных в эксплуатации, представлен в статье. Собранная и систематизированная нами информация опирается на мнение пользователей.

Сравнение водонагревателей сделано на основе трех критериев:

  1. Для одной точки подачи воды.
  2. Для двух точек подачи воды.
  3. Оригинальный дизайн.

В рейтинге газовых колонок места распределяются по мере ухудшения потребительских свойств, согласно отзывам пользователей.

Лучшие колонки для одной точки подачи воды

В этом рейтинге представлены модели с ценой до 20 000 р. Все модели оснащены функцией защиты от утечки газа. Также дополнительно в них присутствует режим защиты от замерзания, что предотвращает порчу прибора при длительном отсутствии отопления.

Маломощный агрегат — Mora Vega 10

Модель имеет небольшую мощность и предназначена для установки в квартире. Теплообменник выполнен из меди, с достаточной толщиной стенок. Европейское качество сборки гарантирует долгий срок службы.

Mora Vega 10

Розжиг происходит автоматически от батареек. Регулировка подачи газа осуществляется механическим путем, до получения нужного температурного режима. Диаметр дымохода — 110 мм. Модель производиться в Чехии.

Оборудование для небольшой семьи Bosch W 10 KB

Водонагреватель имеет небольшую мощность и предназначен для установки в квартире. Теплообменник выполнен из меди, с достаточной толщиной стенок.

Bosch W 10 KB

Розжига происходит автоматически от батареек. Регулировка подачи газа осуществляется механическим путем, до получения нужного температурного режима. Диаметр дымохода — 110 мм. Модель производиться в Португалии.

Бесспорный лидер — Gorenje GWH 10 NNBW

Эта модель имеет небольшую мощность и предназначена для установки в квартире. Теплообменник выполнен из меди, с достаточной толщиной стенок.

Выбор газовой колонки Gorenje GWH 10 NNBW

Прибор работает при давлении от 0,20. Мощность этой модели составляет 20 кВт. Розжиг происходит автоматический от батареек. Регулировка подачи газа осуществляется механическим путем, до получения нужного температурного режима на экране. Диаметр дымохода 110 мм. Модель производиться в Португалии.

Лучшие колонки для двух точек подачи воды

Все представленные модели находятся в ценовой категории до 25 000 р., а также прекрасно работают на природном и сжиженном газе. Все водонагреватели оснащены защитой от утечки газа. Присутствует автоматика, отключающая подачу газа при перегреве прибора.

О том, почему еще кроме перегрева тухнет колонка и что следует предпринять в этом случае, узнаете из предложенной нами статьи.

Оборудование средней мощности Mora Vega 13

Этот водонагреватель имеет среднюю мощность и предназначен для установки в квартирах и частных домах. Может работать на сжиженном газе. Теплообменник выполнен из меди, с достаточной толщиной стенок.

Газовая колонка Mora Vega 13

Розжиг происходит автоматически, от батареек, но есть варианты с пьезорозжигом. Регулировка подачи газа осуществляется механическим путем, до получения нужного температурного режима. Диаметр дымохода — 113 мм. Модель производиться в Чехии.

Бюджетный представитель — Bosch WRD 13-2G

Водонагреватель имеет среднюю мощность и предназначен для установки в квартирах и частных домах. Теплообменник выполнен из меди, с достаточной толщиной стенок.

Bosch WRD 13-2G

Розжиг происходит автоматически, от батареек. Регулировка подачи газа осуществляется механическим путем, до получения нужного температурного режима. Диаметр дымохода — 113 мм. Модель производиться в Португалии.

Востребованный вариант — Beretta Idrabagno Aqua 14i

Эта модель имеет среднюю мощность и предназначена для установки в квартирах и частных домах. Теплообменник выполнен из меди, с достаточной толщиной стенок.

Газовая колонка Beretta Idrabagno Aqua 14i

Розжиг происходит от батареек. Регулировка подачи газа осуществляется механическим путем, до получения нужного температурного режима. Диаметр дымохода 113 мм. Модель производиться в Италии.

Колонки с самым оригинальным дизайном

Помимо технических характеристик, потребители часто выбирают оборудование исходя из внешнего вида. Покупателям важно как прибор впишется в интерьер помещения, где планируется его установка.

В этом списке собраны модели с наиболее ярким и запоминающимся дизайном.

Zanussi GWH 10 с интересным декором

Эта модель имеет более 10 видов дизайна передней панели, покрытой тонким слоем стекла. Независимо от оформления все колонки обладают одними техническими характеристиками.

Критерии выбора газовой колонки Zanussi GWH 10

Горелка водонагревателя разжигается от батареек. Регулировка подачи газа осуществляется механическим путем, до получения нужного температурного режима на экране. Диаметр дымохода — 110 мм. Производитель находится в Италии, а сборка происходит в Китае.

Oasis 20 VG/ OG/ EG/ MG/ ZG

Эта модель имеет 5 видов дизайна передней панели. Независимо от оформления все колонки обладают одними техническими характеристиками. Теплообменник выполнен из меди, но толщина стенок небольшая.

Oasis 20 VG в выборе газовой колонки

Горелка водонагревателя разжигается от батареек. Регулировка подачи газа осуществляется механическим путем, до получения нужного температурного режима на экране. Диаметр дымохода -110 мм. Производитель находится в Германии, а сборка происходит в Китае.

Нестандартный дизайн Atlan 1-10 LT

Эта модель имеет 15 видов дизайна передней панели. Независимо от оформления все колонки обладают одними техническими характеристиками. Теплообменник выполнен из меди, но толщина стенок небольшая.

 Atlan 1-10 LT

Горелка водонагревателя разжигается от батареек. Регулировка подачи газа осуществляется механическим путем, до получения нужного температурного режима на экране. Диаметр дымохода — 110 мм. Производитель находится в Китае, сборка происходит там же.

Выводы и полезное видео по теме

В ролике приведены частые поломки газовых водонагревателей:

Чем опасна самостоятельная установка газовой колонки:

После того как выбор водонагревателя сделан, нужно заказать установку в сервисном центре производителя. Только в этом случае действует гарантия на газовую колонку. Эта практика действует у всех крупных поставщиков.

Экономия на установке приводит к растратам на ремонт, который придется оплачивать самостоятельно. Колонку нужно зарегистрировать в газовой службе, так как раз в год ее должны осматривать специалисты.

Расскажите о том, как выбирали газовую колонку, какой критерий стал решающим в выборе оборудования. Возможно, у вас в запасе есть полезный совет для посетителей сайта, планирующих купить газовый настенный котел? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

Какой теплообменник лучше для газовой колонки?

Бойлеры косвенного нагрева

Проточные газовые бойлеры нагревают воду посредством теплообменника сложной конструкции, по своему устройству, напоминающему ребристый радиатор отопления. Теплообменники газовых колонок изготавливаются из меди и нержавеющей стали. От выбранного металла зависят характеристики водонагревателя: КПД, экономичность и длительность эксплуатации.

При производстве калориферов современных проточных водонагревателей используют медь и нержавеющую сталь. Алюминиевые теплообменники в газовых колонках не используется. Возможно, в будущем, исходя из качеств металла (небольшого веса и относительно низкой стоимости), будут изготавливаться бойлеры с использованием биметалла.


Явный недостаток алюминия, подверженность термическим ударам и невозможность применения при высоком давлении в системе водоснабжения.

Медные калориферы устанавливают в самые дорогостоящие и производительные бойлеры. Преимущество меди: хорошая теплоотдача, что и обеспечивает высокий КПД и небольшой промежуток между открытием крана ГВС и подачей горячей воды. Срок службы медного радиатора несколько ниже, чем у нержавеющей стали (средняя продолжительность работы колонок с качественным теплообменником не менее 12-15 лет).

  • Плюсы: высокая теплоотдача и КПД.
  • Минусы: высокая стоимость теплообменника, подверженность выгоранию под воздействием высоких температур и коррозии.

Водонагреватели с нержавеющим радиатором газовые колонки со стальным теплообменником отличаются длительным сроком эксплуатации и относительной дешевизной. Минусы связаны с теплоотдачей. Нержавейка медленно нагревается и плохо отдает тепло. Чтобы компенсировать теплопотери приходится увеличивать размер радиатора.
Газовые колонки с теплообменником из нержавеющей стали пользуются спросом наравне с медными. У каждого металла есть свои преимущества и недостатки.


Если необходим дешевый и одновременно надежный водонагреватель с небольшой производительностью стоит обратить внимание на модели с змеевиком из нержавеющей стали. Мощные колонки, небольших габаритов, отличающиеся высокой скоростью нагрева воды, выпускаются с медными калориферами. Вес змеевика 3-4 кг, общая масса колонки в сборе около 6-8 кг.

Структура и состав газовой колонки: из чего состоит

Здравствуйте, уважаемые читатели. Газовая колонка, из чего состоит ? Этот вопрос довольно актуален для всех владельцев такой техники. Знания её устройства помогут в выборе той или иной модели и их потенциальном ремонте.

В данной статье раскрывается общая структура газовой колонки. Она может несколько варьироваться у различных моделей. Но общие принципы не нарушаются. Также предложен пример структуры модификации Нева 3208.

Внешняя структура

Передняя сторона и боковые части колонки закрываются металлическим кожухом. Он обозначен цифрой 1.

На фасадной стороне устроено обзорное окно (цифра 2). Это позволяет визуально контролировать работу аппарата.

Под оконцем устроены регуляторы:

  • рукоять, нормирующая расход горючего (цифра 3),
  • контроллер трат воды (4)

Между рукоятями есть ЖК-дисплей (5). Он показывает температурные данные воды, которая следует к потребителю.

В самой нижней части находятся патрубки, подающие и выводящие воду, а также подающее топливо.

Правая сторона оснащена патрубком (6). К нему осуществляется подключение холодной водопроводной воды.

С левой стороны подразумевается подсоединение трубы (7), отводящей нагретую воду.

Около трубки ближе к середине устроен ещё один патрубок (8), к которому подсоединяется шланг. С помощью шланга аппарат соединяется с магистралью или баллоном.

На самой верхней части есть фланец (9). Через него подсоединяется дымоход.

Все компоненты закреплены металлической основой (10). Она здесь является задней спинкой. В ней есть два отверстия, которые позволяют подвешивать технику на кронштейны.

Внутренняя структура

Из чего состоит колонка внутри? Для этого нужно снять обозначенный кожух. В целом, предстаёт такая схема внутреннего устройства:

Здесь под цифрами 6-8 обозначены патрубки для вода и газа.

12 – водяной комплекс колонки. Он соединяется с патрубком, подающим воду (6). Из комплекса идёт шток (13). На нём есть ручка для настройки водного напора.

Ниже устроен специальный цилиндр (14). На его стенках есть насечка. Это своего рода пробка. Она извлекается, когда нужно слить воду с колонки. У пробки имеется защитный клапан. Когда давление в водопроводе зашкаливает, этот клапан открывается.

В центральной части аппарата устроен блок электронного контроля (16). От него по сторонам идут кабели к разным составляющим колонки и индикаторам.

С левой стороны симметрично водному блоку устроен газовый блок (17). Оба блока соединены в одну конструкцию. Из газового блока также идёт шток (18). Он помогает настраивать подачу топлива.

По центру, между газовым патрубком и контролирующим вентилем устроен электромагнитный клапан (19).

Ещё на газовом модуле имеется очень маленький выключатель (15). Его прижимает специальный толкатель, когда тот выключен.

Чуть выше находится коллектор. Он скреплён с этим модулем патрубком, который нанизан на фланцы.

Присоединение коллектора к корпусу реализовано двумя винтами (21). В его задней стороне есть сопла. Через эти элементы идёт подача газа на горелку (22). У неё устроено 10 рядов.

На передней стороне коллектора монтированы два компонента:

  • справа: свеча для генерации искр (23) и разжигания горелки,
  • слева: индикатор огня (24).

Над коллектором – медный теплообменник -ТО (25). Он направляет тепло воде, следующей через него. Тепло образовано от сжигания газов. Справа к нему монтирован водяной модуль (26), слева – патрубок для вывода разогретой воды (27).

ТО монтирован к корпусу двумя винтами (28). На патрубок, отводящий горячую воду, поставлено два индикатора:

  • первый верхний (29) – оберегает аппарат от перегрева,
  • второй, нижний (30) – это термометр. От него следуют кабели к дисплею.

На верхней стороне колонки есть механизм, отводящий продукцию горения (31).

Также здесь находятся различные перемычки. Они направляют эту продукцию в дымоход.

Слева устроен индикатор тяги (32). Он связан электрической цепью с индикатором перегрева (29)

В нижней части корпуса – блок (34) для двух батареек

Внешний кожух крепится благодаря наличию мест для ввинчивания болтов (33). Они находятся на двух сторонах корпуса.

Нева 3208

Из чего состоит газовая колонка Нева 3208? Здесь по сути тот же комплект. Отличия касаются некоторых деталей и их материалов.

В этом аппарате ключевыми составляющими являются:

  1. Теплообменник «Нева Люкс». Для его изготовления применена чистая медь.
  2. Главная газовая горелка. Находится внизу аппарата под контуром ТО.
  3. Два узла. Первый – с газом. Второй – с водой.
  4. Комплект безопасности. Он состоит из:
  • термопары,
  • электромагнитного клапана,
  • индикаторов перегрева,
  • прочих полезных устройств.
  1. Шланги, подводящие воду и топливо. Они – сильфонные. Отличаются хорошей гибкостью и прочностью. С внешней стороны их оплетает спираль из нержавейки. У них имеются фитинги с латунным резьбовым контактом. Ещё есть штуцер и прокладки. , отводящий продукцию сгорания. Его материал – многослойная алюминиевая ламинированная фольга. У неё есть стальная пружина, которая удерживает геометрическую форму гофры.
  2. Вспомогательные механизмы:
  • пьезорозжиг,
  • сенсорный дисплей,
  • таймер

Пьезорозжиг функционирует на двух батарейках, не содержащих ртути и кадмия.

На дисплее отображается заданная температура нагревания.

Благодаря таймеру можно задать режим нагревания до конкретных значений.

Заключение

Знать устройство газовой колонки необходимо, если вы собираетесь её приобретать, или у вас уже установлена какая-либо модель.

Теплообменник газовой колонки — назначение, материалы, ремонт

Огромное число домов в нашей стране обеспечены горячей водой с помощью газовой колонки. Простейшая конструкция, газ в качестве топлива обеспечивают им отменные эксплуатационные характеристики и экономичность в сравнении с централизованной системой ГВС и электрическими бойлерами .

Основной элемент конструкции – теплообменник для газовой колонки, от его качества зависит долговечность устройства и качество нагрева воды, потому регулярно следует проверять его состояние, выполнять чистку и при необходимости ремонт. В статье мастер сантехник расскажет, как устроен теплообменник газовой колонки.

Как устроен теплообменник

Теплообменник, или радиатор, создан для нагрева воды от горелки. Поток протекает по трубкам змеевика, мгновенно прогреваясь от горящего топлива.

Теплообменник для любой газовой колонки с атмосферной горелкой построен фактически по одному шаблону. Центральной частью является змеевик из медных или стальных трубок с частым рядом поперечных пластин. В пластинах формируется трек для трубок и в месте соединения обеспечивается плотный контакт с помощью опрессовывания или пайки.

К теплообменнику стыкуется кожух из тонколистовой стали или меди. Кожух формирует камеру сгорания колонки и канал, по которому раскаленный воздух и продукты сгорания от горелки поднимаются к теплообменнику.

Характерно для всех газовых колонок, что входной патрубок теплообменника, по которому подается холодная вода, делается удлиненным и оборачивается три-четыре раза вокруг кожуха, притом в качественных моделях трубка припаяна по всей протяженности к материалу кожуха. Это необходимо для предварительного нагрева воды перед поступлением в теплообменник.

Когда колонка уже вышла на рабочий режим и температура в камере сгорания достигает нескольких сотен градусов, а температура поверхности теплообменника свыше 100ºС, подача холодной воды с температурой всего +5-15ºС приведет к резкому ускорению коррозийных процессов, змеевик попросту рассыпается.

Для этого используется длинный маршрут входного патрубка вокруг кожуха, где вода успевает нагреться от стенок камеры сгорания дополнительно на 10-15оºС, что снижает риск повреждения трубки внутри теплообменника, где ее ремонт невозможен

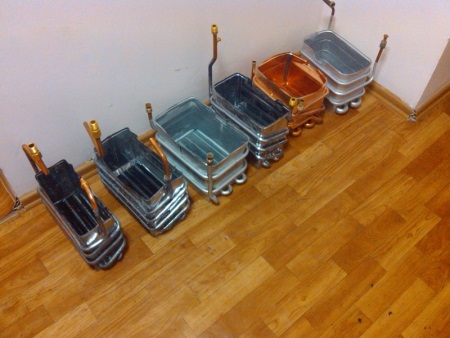

Какой материал теплообменника лучше для колонки

При производстве калориферов современных проточных водонагревателей используют медь и нержавеющую сталь.

У медного теплообменника отмечают такие свойства:

  • Медные калориферы — устанавливают в самые дорогостоящие и производительные бойлеры.
  • Хорошая теплоотдача, что и обеспечивает высокий КПД и небольшой промежуток между открытием крана ГВС и подачей горячей воды.
  • Небольшой вес, если это чистая медь. Чем меньше примесей, тем дороже будет стоить такой металл. Изделия, которые содержат дополнительные примеси, стоят дешевле. Из-за наличия примесей в некачественном медном теплообменнике стенки будут нагреваться неравномерно, что со временем приведет к их разрушению.
  • Стойкость к коррозии.

Срок службы медного радиатора несколько ниже, чем у нержавеющей стали (средняя продолжительность работы колонок с качественным теплообменником не менее 12-15 лет).

Стальной теплообменник отличается такими особенностями:

  • Стоит дешевле медного.
  • Материал очень пластичный, поэтому хорошо переносит нагрев, не меняя своих физических свойств.
  • Обладает большей стойкостью к коррозии, чем медь.

Чтобы продлить эксплуатацию устройства, устанавливайте фильтры. Они смягчают и очищают жидкость от примесей, которые оседают на деталях в виде накипи.

Как почистить и промыть

Для нормальной работы газовой колонки теплообменник должен оставаться чистым снаружи и изнутри. Однако на практике с наружной части пластины быстро зарастают золой, смешанной с продуктами горения и водяным паром. Процесс ускорятся, если горелка не настроена на оптимальный режим горения, и газ не прогорает полностью.

Внутри трубки змеевика постепенно зарастают накипью, солевыми или минеральными отложениями, ржавчиной, всем тем, чем насыщена наша «чистая» водопроводная вода. Перепад температур и сильный нагрев ускоряют процессы.

Время от времени требуется выполнять чистку и промывку теплообменника, чтобы сохранять высокие эксплуатационные характеристики колонки и не допускать поломок. Чтобы качественно выполнит регламентные работы, лучше обратиться к специалисту.

Заключается контракт на обслуживание газового оборудования с сервисным центром сертифицированным производителем колонки. Минимум раз в году будет приезжать мастер для диагностики и осмотра колонки, при необходимости он прочистит теплообменник, настроит работу горелки и проверит работу датчиков, отвечающих за безопасность.

Если по каким-то причинам обращаться в сервис нет возможности, прочистить теплообменник можно самостоятельно. Если делать чистку регулярно, например раз в полгода, то достаточно будет снять лицевую панель колонки и не демонтировать весь теплообменник.

Если же ситуация запущена, и теплообменник сильно загрязнен или протекает и требует ремонта/замены, то не обойтись без полной разборки.

Работы разделены на два этапа:

  • Механическая чистка теплообменника снаружи;
  • Промывка змеевика.

На первом этапе понадобится щетка с жестким длинным ворсом и пылесос. В идеале это кисточка с полимерным толстым ворсом.

  • Снимите лицевую панель колонки. Чаще всего крепления располагаются в нижней части, и это два-три самореза. Сверху крышка крепится зацепами, с которых она легко снимается, приподнимая и отводя ее в сторону;
  • Проложите лист кухонного пергамента или газету поверх горелки, полностью закрывая от возможного попадания золы и грязи;
  • Снимите защитный зонт, образующий воздушный канал перед дымоходом, если он закрывает доступ к теплообменнику сверху;
  • С помощью кисточки или щетки прочищайте пластины теплообменника, убирая образовавшуюся пыль с помощью пылесоса. Необходимо проводить щеткой только вдоль пластин, не допуская деформаций или замятий;
  • Уберите аккуратно бумагу с грелки, не рассыпая скопившуюся на ней грязь;
  • Не касаясь поверхности горелки, пройдитесь пылесосом над ней, собирая остатки мусора и продувая форсунки.

Далее на очереди промывка.

Для очистки медного или стального теплообменника используют 5-15% раствор соляной кислоты или лимонную кислоту. В последнюю добавляют иногда трилон-б 5% при концентрации лимонной кислоты в 10%.

Ожидать, что змеевик прочиститься с первого раза не приходится. При использовании слабого раствора кислот потребуется пять-шесть проходов для качественной прочистки. Использование концентрированной кислоты результат не ускорит, а сделает медь хрупкой, на поверхности стальных трубок образуется слой хлоридов металла, что снизит прочность и ускорит нарастание накипи впоследствии.

  • Пластиковая бутылка или объемная лейка;
  • Резиновый шланг или пластиковая трубка 8-10 мм и три хомутика;
  • Любое хозяйственное жидкое средство для чистки с содержанием соляной кислоты или разведенная лимонная кислота (100 г пищевой лимонной кислоты на два стакана горячей воды). Желательно воспользоваться профессиональным читящим средством;
  • Пищевая сода;
  • Два разводных ключа или набор рожковых ключей.

Все работы выполнять только с надетыми защитными перчатками, которые легко найти в хозяйственном магазине или супермаркете. При использовании кислоты помещение, в которых проводятся работы, активно проветривать.

Порядок выполнения работ:

  • Откройте кран на одном из смесителей после колонки. Отсоедините трубку, идущую от гидропневматического блока управления к теплообменнику. Немного ослабьте гайку, чтобы внутрь попал воздух, вода начнет стекать в раковину или ванную через открытый кран. Далее полностью отсоедините патрубок и слегка отведите в сторону. Отводить трубку лучше перпендикулярно двум ближайшим коленам, чтобы снизить риск залома материала. Аналогично отсоедините выходной патрубок теплообменника;
  • Подсоедините шланг к входному патрубку теплообменника, а второй конец к лейке или горлышку пластиковой бутылки без дна. Еще одну трубку подсоедините к выходному патрубку и опустите в раковину или подставленное ведро;
  • Подняв лейку выше теплообменника примерно на 30-50 см, налейте в нее чистящее средство так, чтобы оно начало вытекать с выходного отверстия. Подождите 5-7 минут и промойте большим количеством воды. Делайте это под напором, подсоединив вместо лейки шланг к крану смесителя и открыв холодную воду;
  • Повторите предыдущий шаг 3-5 раз, пока из теплообменника не прекратит литься грязная вода;
  • Нейтрализуйте кислоту. Растворите в горячей воде (1-3 литра) пищевую соду, примерно 400 г, залейте в теплообменник на 5-10 минут;
  • Подключите теплообменник и закрутите все соединения.

При откручивании гайки в месте подсоединения медной трубки придерживайте ключом гайку и ответную часть, не допуская прокручивания трубки.

При сильном загрязнении, когда вода уже почти не протекает по трубкам, помогает прокаливание. Перед использованием кислоты, когда теплообменник отсоединен, с помощью газовой горелки равномерно и медленно прогревается весь теплообменник до температуры свыше 120ºС.

Накипь внутри змеевика трескается и вымывается с водой кусками. Воду подавать вначале следует малыми порциями, чтобы не образовались заторы из крупных фрагментов. Способ рискованный, так что к нему лучше не прибегать, а увеличить число промывок раствором кислоты.

В сюжете — Чистим газовую колонку JUNKERS

В сюжете — Как прочистить газовую колонку химией

Почему возникают свищи

Ремонт теплообменника или его замена нужна, если нарушается его герметичность. Со временем в результате коррозии или механических повреждений на поверхности медной трубки образуются «свищи», микроскопические отверстия. Появляются они в 95% случаев на участке трубки обвитой поверх кожуха камеры сгорания.

Часто ради экономии производители используют при изготовлении теплообменника медь с примесями и сильно истончают стенки трубок. Со временем на участке трубы обернутой вокруг кожуха камеры сгорания под влиянием перепада температур начинается коррозия этих включений. Происходит образование микроскопических отверстий. Далее за счет механического воздействия тока воды происходит расширение отверстия.

Вторая причина – это коррозия меди под воздействием блуждающих токов, которые часто возникают в водопроводе, если не соблюдаются правила эксплуатаций, например, если использовать трубы в качестве заземления или прибегать к неуместной электрической сварке. По этой причине из строя могут выйти даже качественные теплообменники, выполненные из чистой меди.

Что выгоднее — ремонт или замена

Принять решение просто. Если есть гарантия на аппарат, то необходимо этим воспользоваться, колонка получит новый теплообменник бесплатно. Следует строго проконтролировать, чтобы сервисный центр не поставил вместо нового компонента, просто б/у отремонтированный. С отечественными котлами даже завод изготовитель может присылать отремонтированные теплообменники вместо новых.

Если уже после гарантийного периода появилась незначительная течь, стоит взять в расчет стоимость нового теплообменника и работ по его замене, а потом сравнить с ценой новой колонки, не забыв о тратах на ее доставку и монтаж, то наглядно видно, что такой ремонт выгоднее замены всей колонки.

Проблема с протекающим теплообменником и появлением свищей решается пайкой. Для этого потребуется:

  • Паяльник на 100Вт в связке со строительным феном или газовая горелка;
  • Активный флюс для пайки меди (с содержанием меди или серебра);
  • Тугоплавкий оловянный припой.

Первым делом определяется месторасположение свища. Обычно вокруг дырки образуется хорошо заметное зеленое или рыжее пятно, однако их легко спутать со следами, оставшимися от продолжительной течи ниже проблемной области. Все подозрительные места следует пометить маркером двумя рисками по бокам на равном расстоянии 2-3 см.

Далее с помощью жесткой полимерной мочалки, которую используют для мойки посуды, зачищаются подозрительные места и вытираются салфетками насухо. После этого легко обнаружить источник течи. Это будет миниатюрная черная точка на фоне желтой меди и капля воды.

Далее уже дело техники:

  • Откройте горячий кран в раковине. Отсоедините подводящую к колонке трубу с холодной водой, чтобы спустить воду со змеевика;
  • Строительным феном или газовой горелкой прогрейте трубку в месте с дыркой и по 10-20 см в каждую сторону, чтобы полностью испарить воду, оставшуюся внутри. Дополнительно зачистите место жесткой мочалкой с добавлением бензина «Галоша» или незначительного количества чистящего средства с содержанием соляной кислоты;
  • Нанесите на место пайки флюс так, чтобы он не сильно растекался, но покрыл область примерно в 1,5-2 см с дыркой в центре;
  • Газовой горелкой или сочетанием паяльника и строительного фена прогрейте трубку до температуры свыше 250ºС. При контакте с трубкой, а не с огнем или жалом паяльника, припой должен плавиться, а не становиться мягким;
  • Нанесите порцию припоя, помогая прогревать его паяльником или пламенем горелки. Если все сделано правильно, то олово должно растечься ровным слоем по всей области, где было нанесен флюс.

Необходимо удалить с трубки и места пайки все остатки активного флюса, он содержит кислоту и, если его не удалить, станет причиной быстрой коррозии металла.

Смочите место водой и протрите салфеткой, для идеального результата или в труднодоступных местах используйте ацетон или бензин «Галоша».

Когда теплообменник остыл, подключите его обратно к водопроводу и, постепенно открывая вентиль, заполните его водой. Когда из крана перестанет выходить воздух и грязь, откройте кран на полный напор.

источник — tvin270584
[0 ссылок 93 комментариев 1100 посещений]
читать полный текст со всеми комментариями

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
