Как подключить два телевизора от одной антенны

Подключаем одну антенну к двум телевизорам: пошаговая инструкция разводки

Покупка второго ТВ-приемника ставит пользователя перед выбором: приобрести еще одно изделие для приема сигнала или найти способ, как его разделить на два устройства. Второй вариант более выгодный с финансовой точки зрения. Делители ТВ сигнала на два телевизора продаются в любом специализированном магазине, но к его выбору стоит отнестись со всей ответственностью.

Проверка силы сигнала

Перед тем, как монтировать разветвление на телевизоры, стоит проверить качество сигнала, передаваемое от антенны. При неуверенном сигнале придется устанавливать антенну с усилителем. Хороший же сигнал позволит использовать антенну без усилителя для двух ТВ. Существует два способа проверки сигнала:

На пульте дистанционного управления находим кнопку «INFO». При подключенной антенне нажимаем два раза на эту кнопку и на экран выведется уровень сигнала.

Если уровень сигнала выше 70 %, то все в порядке и можно подключать к двум точкам антенну без усилителя. Мы рассмотрим схему подключения обычной пассивной антенны и активной антенны с усилителем.

Принцип работы разветвителя

Если попробовать просто соединить несколько проводов параллельно, чтобы сделать разветвитель для телевизионного кабеля на 2 или 3 телевизора своими руками, то получится плохой сигнал со сниженной контрастностью, большим количеством помех и шумов. Все из-за того, что у любого кабеля есть такой показатель, как волновое сопротивление, и его можно подключить только к такому компоненту, чье волновое сопротивление такое же. Поэтому и нужно специальное устройство — разветвитель, так как кабель нельзя подключать к чему попало.

Вам это будет интересно Особенности винтового клеммника

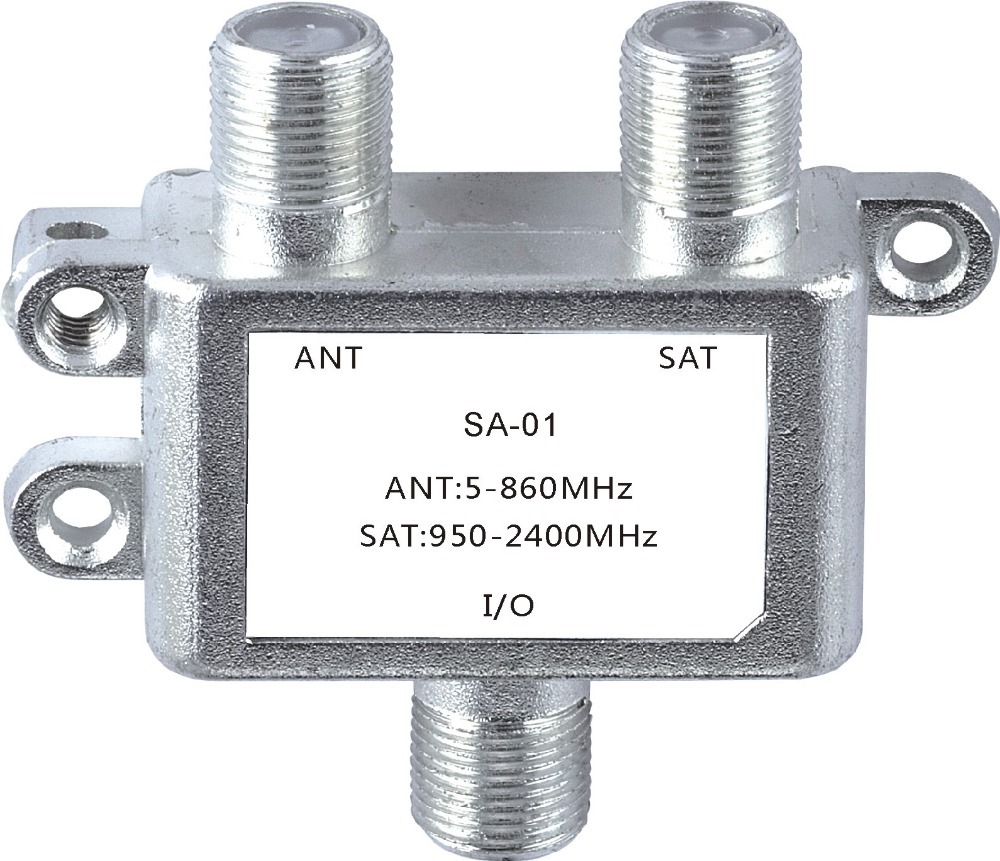

Разновидности сплиттеров с разным количеством выходов

Обратите внимание! При наличии качественного сигнала достаточно обычного сплиттера. Сплиттер — пассивный разделитель, при прохождении через который кабельный сигнал в любом случае затухает, причем затухание прямо пропорционально количеству выходных штекеров.

Комплектующие, которые понадобятся для выполнения работ

Для разводки сигнала между двумя телевизорами потребуется:

• Разветвитель (сплиттер) на два выхода. Эта деталь предназначена для разделения сигнала на потоки. Она имеет один вход для антенны и два выхода для телевизоров. Если вы приобрели разветвитель на три и более выходов, которые не планируете использовать, тогда закройте свободные выходы балластными резисторами с сопротивлением 75 Ом (можно купить в магазине радиодеталей).
• 5F-разъемов. Один разъем потребуется для присоединения кабеля антенны к разветвителю и по 2 шт. для каждого телевизионного кабеля.

• 2 штекера. Эти переходники предназначены для присоединения телевизионных кабелей непосредственно к телевизорам.
• 2 телевизионных кабеля. Длина кабелей будет зависеть от расстояния разветвителя до телевизоров, которое в свою очередь зависит от расстояния антенны до разветвителя. Советуем заранее замерить эти расстояния и купить кабель с запасом.

Как выбрать нужный делитель сигнала

Когда в доме есть один телевизор, пользователю для просмотра любимых программ нужно просто подключить антенну ДМВ. В случае с более старыми моделями понадобится специальная приставка, так как встроенный декодер присутствует в основном в ТВ-приемниках, выпущенных после 2010 года. Когда возникает необходимость подключения второй панели, на помощь приходят специальные устройства – сплиттеры. Их выбор требует соблюдения определенных правил, поскольку если подобрать неправильное изделие, можно вообще остаться без любимых каналов.

Существуют делители питания от антенны к ТВ-приемнику, которые используются для наземного цифрового вещания, а есть специальные изделия для спутниковых тарелок. Вторые отличаются по техническим характеристикам, их рабочий частотный диапазон варьируется от 5 до 2400 МГц. С точки зрения электрических параметров, сплиттеры делятся на два типа: пассивные и активные. Первый тип используется для простого разделения сигнала, но его главное преимущество в том, что не требуется внешний источник питания. Перед тем как приобрести подобное изделие, следует рассчитать мощность входящего сигнала. Если ее будет недостаточно, качество картинки пострадает. Активный разветвитель по конструкционным особенностям практически идентичен с пассивным, но внутри него имеется усилитель. Задача активного компонента состоит в компенсации потери качества из-за подключения второго телевизора.

При покупке сплиттера первое, на что рекомендуется обратить внимание, – это количество выходов. В продаже имеются изделия с количеством портов от 2 до 16. На корпусе прибора должен быть указан рабочий частотный диапазон. Для распределения сигнала в формате DVB-T2 достаточно диапазона от 5 до 860 МГц. Также стоит обратить внимание на несколько факторов:

1. Уровень затухания. Данные параметры также указываются на корпусе изделия, а измеряются они в децибелах. Рекомендуется выбрать делитель, у которого данное значение находится на минимальной отметке.
2. Выбирая между активным и пассивным сплиттером, необходимо вначале изучить характеристики антенны. Если сигнал требует усиления, стоит заранее позаботиться о том, чтобы рядом с изделием была электрическая розетка.
3. Приборы могут отличаться и по методу подсоединения проводов. В продаже есть изделия с зажимами винтового типа, коаксиальными соединениями, разъемами для резьбы и прочие.

Для некоторых пользователей важны и эстетические характеристики делителей. Кто-то выставляет устройство напоказ, другие абоненты находят для него неприметное место. В некоторых случаях потребители выбирают приборы настенного типа, для них нужно покупать специальные кронштейны.

Подключаем антенну без усилителя к двум телевизорам

Шаг 1: монтаж F-разъемов

Монтаж F-разъемов выполняется следующим образом:

• Снимаем верхнюю изоляцию. Отступаем 15 мм от края кабеля и аккуратным круговым движением ножа разрезаем и снимаем верхнюю изоляцию. При этом главное, чтобы проводки оплетки остались целыми.
• Снимаем нижнюю изоляцию. Сначала отгибаем оплетку назад на кабель, освобождая нижнюю изоляцию. Затем таким же аккуратным круговым движением снимаем нижнюю изоляцию, освобождая медную жилу.
• Крепим F-разъем. Накручиваем коннектор поверх оплетки таким образом, чтобы в итоге кончик медной жилы был на 2-3 мм выше края гайки. Должно получиться, как на картинке ниже.

Шаг 2: Присоединение кабеля к разветвителю и телевизорам

Присоединяем следующим образом:

• Кабель антенны накручиваем на вход разветвителя (IN).
• Два выхода с F-разъемами на телевизионных кабелях подсоединяем к выходным отверстиям разветвителя (OUT).Должно получиться, как на изображении ниже.

После выполнения первого и второго шага необходимо проверить качество сигнала на каждом телевизоре. Причем стоит сделать это одновременно на двух телевизорах, так как по отдельности каждый может показывать хорошо. Изображение не должно скакать, дергаться или тормозить. Для двух телевизоров подойдет недорогая антенна LUMAX DA2203P — чего-то сверхъестественного от нее ждать не стоит, но сигнал передает четко.

Антенный разветвитель своими руками

Лучше всего разветвитель покупать в магазинах, к тому же стоит он недорого. Но можно смастерить конструкцию своими руками. Разветвитель представляет собой плоскую коробку, сверху закрытую крышкой из металла, железа и прочих материалов.

Используя винты и гайки, закрепить на крышке три обычных разъема. Радиальные выходы припаять к самой крышке, так они будут соединены между собой и дадут возможность обеспечить электрический контакт с экраном.

На центральных выводах телеразъемов распаяны детали разветвителя.

Согласование центральных входов разъемов осуществляется путем установки резистора на 150 Ом. Трансформатор можно изготовить самостоятельно, намотав равномерно провод диаметром 0,2-0,3 мм на ферритовое кольцо (7-10 мм диаметром).

Антенный разветвитель просто спасение, когда нужно подключить несколько телевизоров к одной антенне. Но при этом следует учесть, что чем больше телевизоров подключено одновременно, тем хуже может быть сигнал. Именно поэтому необходима установка усилителей, распределителей и прочих приспособлений, улучшающих качество просмотра ТВ.

Подключаем антенну с усилителем к двум телевизорам

Усилитель антенны в обязательном порядке должен быть дополнительно запитан. Запитать его можно двумя способами:

Используем активный разветвитель. Активный разветвитель имеет проход по питанию, что обозначено на самом устройстве словами Power Pass. По сути через такой разветвитель может осуществляться питание антенны. Достаточно в меню цифровой приставки (которая запитана от сети с помощью блока питания) выставить режим «питание антенны», и через активный разветвитель будет запитан усилитель антенны.

Обратите внимание, что остальные шаги для монтажа антенны с усилителем будут такими же, как и для модели без усилителя. Можем посоветовать недорогую антенну с усилителем РЭМО BAS-1159-5V Орбита-19 SUPER — в комплекте с ней сразу идет блок питания.

Как подключить разветвители на 2 или 3 телевизора

Чтобы установить разветвитель, требуется зафиксировать гайки (должны быть в комплекте) на месте соединения проводов со штекерами. Предварительно каждый кабель нужно очистить от изоляции.

При подключении к телевизору нужно поискать каналы и проверить общее качество получаемого сигнала, т. е. звука и изображения.

Подключение TV-кабеля

Важно! При плохом качестве поможет только активный антенный разделитель.

Как подключить к одной антенне два телевизора

Телевизор давно не считается атрибутом роскоши, поэтому в каждой второй семье есть хотя бы один или два таких прибора. Если первый аппарат расположен в спальне, то второй может стоять где угодно, например, в прихожей, гостиной, на кухне или в любой другой комнате. У владельцев нескольких устройств иногда возникает необходимость подключить два телевизора от одной антенны.

Общая информация

Пытаясь понять, как от одной антенны подключить 2 телевизора, нужно разобраться с общим принципом такой процедуры, требуемыми инструментами, а также основными этапами. Для подключения устройств нужно задействовать несколько подручных средств и деталей. В их числе:

• пассатижи;
• бокорезы;
• кухонный нож.

Первым делом необходимо приобрести ТВ-сплиттер или разветвитель, который сможет разделить антенный сигнал на два потока. На одной его стороне расположен вход, а на второй — выходы для присоединения к приемнику.

После этого необходимо взять 5 разъемов, которые совпадают по толщине с выходами на сплиттере, а также штекеры-переходники. При выборе кабеля для антенны рекомендуется отдавать предпочтение качественным и проверенным моделям, например, RG-6 или PK-75.

При выборе сплиттера или разветвителя важно учитывать число выходов, ведь трехполосные модели предназначаются для взаимодействия трех устройств, но не двух. Если же был куплен такой вариант, но в доме имеется только два телевизора, его можно будет закрыть специальным резистором, имеющим сопротивление 75 Ом. При этом необходимо ознакомиться с пошаговой инструкцией о том, как подключить 2 телевизора к одной антенне.

Сама процедура подключения не является чем-то сложным, поэтому даже неопытный пользователь, не обладающий какими-либо радиотехническими навыками, сможет провести такие манипуляции без сторонней помощи.

Типы разветвителей

Основное предназначение разветвителей заключается в согласовании волновых сопротивлений, фиксации устойчивого сигнала, а также борьбе со всевозможными шумами и помехами. Правильно выбранный сплиттер гарантирует высокое качество картинки и предотвращает любые искажения. Но чтобы принять правильное решение на этапе выбора, необходимо знать, какие бывают типы таких устройств, для чего они предназначаются и какими свойствами обладают. На рынке доступны два основных типа разветвителей:

• с активной формой работы;
• пассивные.

Подобные устройства могут иметь один вход и пару выходов. В большинстве случаев для домашних телевизоров используются модели с двумя или тремя выходами, хотя их количество не ограничивается. Сплиттеры равномерно распределяют сигнал от одной антенны, поэтому если интенсивность входного сигнала составляет 12 Дб, то телевизоры получат половину от этого значения, то есть по 6 Дб. Если краб для антенны оснащен тремя выходами, то получаемый ТВ сигнал будет составлять 4 Дб. В пассивных моделях могут использоваться транзисторы или трансформаторы.

Как уже говорилось, число выходов в разветвителях может варьироваться от двух до восьми. Если речь идет о покупке модели для двух телевизоров, лучше убедиться, что в будущем не придется подключать к одной антенне еще несколько приемников. Также важно учитывать уровень затухания, которым обладает сплиттер, ведь чем он ниже, тем лучше качество изображения.

Сплиттеры со встроенным ВЧ-усилителем относятся к группе активных. Они способны фиксировать качественный сигнал и поднимать его при необходимости. Но для работы такого устройства необходимо задействовать питание. Это может быть отдельный блок или кабельное подключение.

Выбор устройства

Интересуясь, как подключить два телевизора к одной антенне, нужно предварительно приобрести разветвитель. В продаже имеется масса таких изделий, поэтому в вопросе выбора подходящей модели не будет каких-либо сложностей. В этом случае уместен принцип: чем дороже, тем лучше.

На этапе покупки важно учитывать и свои навыки в работе с паяльником. Если они присутствуют, то можно купить разветвитель с пайкой, поскольку он характеризуется заметно меньшей потерей сигнала и способностью сохранять качество передачи.

Если работать с паяльными приборами не приходилось, лучше остановить свой выбор на обычном сплиттере. Однако в этом случае необходимо обращать внимание на тип кабеля, которым оснащен прибор. Оптимальным вариантом является разветвитель со штатным разъемом для коаксиальных проводов.

Определившись с выбором, остается найти подходящие разъемы. В большинстве случаев для такой цели используется удобный F-интерфейс, представляющий собой переходник-накрутку.

Кроме этого, важно выбрать подходящее местоположение разветвителя, соблюдая правильное расстояние между ним и телевизорами. Специалисты рекомендуют подбирать примерно равное расстояние, при этом кабель для антенны не должен скручиваться и находиться в натяжке. Нельзя растягивать его при нехватке метража или, наоборот, чрезмерно скручивать. Важно предварительно просчитать расстояние между разветвителем и телевизором, а также избавиться от лишнего.

На этапе подготовки кабеля нужно обрезать его таким образом, чтобы он свободно доставал до разветвителя. Вместе с оставшимся куском провода необходимо отрезать и старый штекер. После этого следует разделать кабель для монтажа в F-разъем.

В первую очередь необходимо обрезать обертку до оплетки (примерно 15 миллиметров от края), а также загнуть края. Слой изоляции должен немного выступать, а жильный конец выходить на 4—7 мм. Подготавливать кабель для переходника-штекера нужно кухонным ножом и бокорезами.

Особенности процедуры

Разбираясь, как подключить несколько телевизоров к одной антенне, необходимо следовать пошаговому руководству. Для успешного выполнения задачи требуется соблюдать такие правила:

1. Занимаясь подключением двух телевизоров к одной антенне, необходимо не разрешать оплетке кабеля соприкасаться с центральной жилой. Очень часто такие ошибки приводят к ухудшению или полной потере сигнала, особенно если изоляционный слой слишком тонким.
2. Выполнив предыдущий этап, необходимо приступать к монтажу F-разъема на кабель. Его называют накруткой из-за особенностей монтажа, поскольку штекер просто накручивают на провод. Точно такое же действие выполняется с остальными кабелями, что позволяет создать пять разъемов: один от телевизионной антенны, два — для выхода и два — для входа.

В правильном порядке необходимо выполнить соединение кабелей с разветвителем, при этом нельзя слишком сильно затягивать F-разъем, так как это может вызвать выпадение основной жилы из переходника. Многие люди не меняют расположение сплиттера, оставляя его где-нибудь под мебелью или у плинтуса. Специалисты советуют надежно фиксировать разветвитель, иначе он может повредиться при контакте с детьми или домашними животными. Сплиттер можно спрятать за какой-либо фальшпанелью.

Если следовать пошаговой инструкции и правильно выполнять каждый этап, тогда на телевизорах должна появиться четкая картинка без помех или отклонений. Если что-то сделано не так, на экране возникнет так называемый снег, который указывает на частичную потерю сигнала или полное отсутствие изображения.

Спутниковое телевидение и польские антенны

При неправильном выполнении какого-нибудь этапа монтажа сплиттера может наблюдаться потеря качества изображения. Подобное явление зачастую появляется при работе со спутниковой антенной, когда разветвитель забирает часть сигнала на себя.

Для устранения неприятной проблемы нужно приобрести сплиттер со встроенным усилителем. Его стоимость может существенно отличаться от цены обычных моделей, но это оправдывается максимальной эффективностью. К тому же все сплиттеры с усилителем поддерживают разные коэффициенты усиления, ведь при некоторых обстоятельствах сильный сигнал становится таким же ненужным, как и слабый. А если учесть тот факт, что порой он еще усугубляет проблему, то лучше отказаться от такого варианта.

Если в помещении установлена классическая польская антенна, тогда, чтобы улучшить сигнал, можно подключить усилитель с блоком питания. Это позволит сделать картинку качественной и предотвратит появление снега на экране. Для решения проблемы нужно соблюдать следующие правила:

1. По знакомой схеме необходимо внести несколько изменений в усилитель.
2. Следует убрать разъем F-типа от входа, а на появившееся место установить штекер, который поставляется с антенной.
3. Дальше необходимо выполнить монтаж переходника с гнездом антенны и присоединить усилитель.

Выполнив такие мероприятия, можно существенно поднять коэффициент усиления. Чтобы навсегда избавиться от плохого качества картинки на двух телевизорах, лучше купить сразу две антенны.

Способы усиления сигнала

У многих владельцев телевизоров после подключения нескольких телевизоров к одной антенне качество отображаемой картинки сильно ухудшается. Это объясняется принципом работы разветвителя, который лишь разделяет сигнал на несколько потоков. Для устранения негативного явления необходимо приобрести специальный усилитель, который работает по принципу краба, но имеет несколько резисторов и усилительную микросхему.

Для такого прибора необходимо обустраивать отдельное питание, поэтому при выполнении монтажных работ нужно продумать расположение розетки или удлинителя. Рекомендуется устанавливать усилитель на небольшом расстоянии от антенны, а от него делать ответвления в нужную часть помещения. Эксперты утверждают, что намного разумнее отказаться от разветвителя и отдать предпочтение усилителям. Такая покупка будет более затратной, но она оправдается высоким качеством передаваемого сигнала.

Для предотвращения всевозможных помех на экране и улучшения сигнала на телевизионный кабель можно поместить специальные ферритовые кольца. Размещают их у самого конца кабеля возле антенного входа. Подобные отсекатели помех присутствуют на шнурах блоков питания ноутбуков и предназначаются для борьбы с низким качеством передачи сигнала.

Существуют и другие не менее эффективные способы усиления телевизионного сигнала, но многое зависит от самой антенны. Чтобы не думать, как избавиться от проблемы низкого качества картинки при подключении нескольких телевизоров к одной антенне, лучше заранее купить хорошее устройство и предотвратить такие неприятности.

Полезные советы

Процесс усиления сигнала от антенны на два телевизора осуществляется посредством взаимодействия двух приборов — предусилителя и усилителя-распределителя. По принципу работы эти узлы практически не отличаются друг от друга, но некоторые различия все-таки присутствуют. Предусилитель находится на антенне и предназначается для усиления сигнала. Его используют для длинного коаксиального кабеля и фиксируют между антенной и разветвителем.

Усилительный прибор монтируют перед сплиттером и используют для усиления разделенного сигнала, например, для двух или четырех телевизоров. Большинство усилителей работает точно так же, как и сплиттеры, поэтому есть смысл выбрать именно такой прибор и не покупать разветвитель.

Присоединение двух, трех или больше телевизоров к одной антенне не является сложной задачей. Даже неопытный новичок, не обладающий профессиональными навыками, сможет провести такую манипуляцию и достичь хороших результатов. Главное, следовать пошаговой инструкции и учитывать рекомендации опытных специалистов.

Как подключить два телевизора к одной антенне: можно ли к активной

Что нужно знать и уметь при подключении нескольких ТВ к одной антенне

Для выполнения этой работы понадобятся некоторые навыки соединения кабеля с различными разъёмами — это не сложно

Если вам этого не приходилось делать раньше, обратите внимание на рисунки и описание ниже

Шаг первый — Аккуратно срезаем верхний слой изоляции кабеля так, что бы не повредить проводков оплётки, они ещё пригодятся. Оплётку и фольгу заворачиваем на кабель назад, как на рисунке. Фольгу в принципе можно и обрезать, это на самом деле полиэтилен

Важно оставить оплётку

Шаг второй — Срезаем и снимаем с провода примерно 1 см внутренней изоляции, стараемся так же не перерезать сам провод.

Шаг третий — Накручиваем F- разъём (Коннектор) на кабель, прямо поверх оплётки, следим чтобы никакой проводок оплётки не остался сверху, рядом с центральной жилой, иначе будет замыкание. Накрутить разъём нужно на столько, чтобы внутренний слой изоляции на 1-2 мм был выше нижнего края гайки коннектора. А сам центральный провод заканчивался на 2-5 мм выше верхнего края гайки.

Шаг четвёртый — Готовое соединение накручиваем на разветвитель или другие элементы коммутации.

Ну вот, соединять научились, двигаемся дальше.

Первое что нужно понимать при решении подключить несколько телевизоров или цифровых приставок к одной антенне это то, что сигнал от антенны должен быть уверенным. При недостаточном сигнале, успеха не будет или придётся комбинировать разводку с дополнительным усилителями.

Если говорить о цифровом эфирном телевидении, то уровень сигнала не трудно выяснить.

Для этого нужно подключить к уже имеющейся антенне телевизор с DVB T2 или приставку и выйти через меню в режим ручной настройки. Далее вводим номер телевизионного канала на котором идёт вещание в вашем регионе и через несколько секунд должен появиться сигнал — он будет отражаться в виде шкалы, если уровень более 70% то всё в порядке. Если вам неизвестны номера каналов вещания вашего региона

Примечание: В некоторых моделях телевизоров, например SONY, что бы увидеть сигнал, после установки нужного номера ТВ канала в меню настроек, необходимо в меню телевизора вернуться на шаг назад — выйти из «окошка» в котором выставляется номер ТВ канала. Иначе вы ничего не дождётесь.

Когда с уровнем сигнала определились, пора приступать к разводке. Рассмотрим несколько простых вариантов.

Как подключить два телевизора к одному антенному кабелю

Все начинается с выбора места, где вы хотите сделать разветвление сигнала надвое. Это то место, где вы должны надрезать кабель, который у вас пролегал от антенны к имеющемуся телевизору и где удобно установить делитель. Особенно это актуально для активного сплиттера (помним о том, что ему нужно от чего-то питаться).

Допустим, что дополнительный кабель вы уже купили и все необходимые инструменты уже у вас под рукой (делитель, монтажные скобы, нож, рулетка и два антенных разъёма для первого и второго телевизоров). Тот антенный штекер, который у вас был, вам следует установить на конец антенного кабеля, который будет входить в делитель. Это делается при помощи ножа, им вы удалите лишнюю изоляцию кабеля. Следите за тем, чтобы наружная кабельная оплётка нигде не коснулась центральной жилы. После того, как делитель будет соединён с антенным кабелем, можно начинать раздавать сигнал.

Рис. 5

С помощью рулетки измерьте расстояние от делителя до каждого телевизора и отрежьте два куска кабеля соответствующей длины. На концы кабеля установите антенные разъёмы. Соедините кабель с выходами делителя. У вас должно получиться параллельное соединение. Принцип параллельной раздачи сигнала вы будете использовать, если однажды захотите подключить сразу несколько телевизоров в вашем доме.

Кабель аккуратно закрепите с помощью компактных креплений вдоль плинтуса или проложите в кабель-канале, чтобы никто из домашних не споткнулся об него и не повредил разводку. Проверьте, что у вас получилось. Идеальный результат – это равноценное, устойчивое качество эфира на экранах обоих телевизоров.

Борьба с помехами установкой на антенный кабель ферритового кольца

Иногда после подключения к кабельному телевидению или антенны нескольких телевизоров с помощью краба на некоторых каналах могут появиться помехи в виде хаотично возникающих белых или черных точек, бегущих волн или сетки по экрану. При приеме цифрового телевидения изображение и звук могут периодически пропадать или полностью отсутствовать.

Это может происходить из-за попадания на антенный вход телевизора высокочастотного сигнала помехи от гетеродина, параллельно подключенных телевизоров или других источников помех. Не исключено проникновение помех и от телевизоров, подключенных в соседних квартирах.

Уровень такого рода помех можно существенно уменьшить или даже устранить помехи полностью с помощью установки на кабель ферритового кольца.

Эффективность подавления помех ферритовым фильтром зависит от площади сечения кольца: чем площадь его больше, тем больше будет индуктивность сделанного дросселя. Одетое на антенный кабель ферритовое кольцо образует дроссель и в совокупности с погонной емкостью антенного кабеля образует П-образный фильтр высокой частоты. Максимальное подавление помех будет достигнуто при установке на антенном кабеле двух колец на его концах.

Ферритовые кольца продаются в магазинах и бывают двух видов: цельные и состоящие из двух половинок, запрессованных в пластиковый корпус с защелками. Но можно обойтись и без лишних затрат. Если присмотреться к интерфейсным проводам, идущих от системного блока компьютера к принтеру, сканеру, монитору и другому периферийному оборудования, то можно увидеть утолщение кабелей цилиндрической формы. Это и есть ферритовые фильтры.

Наверняка у Вас пылится старый кинескопный монитор или имеются ненужные интерфейсные кабели. Достаточно ножом разрезать пластик, извлечь ферритовое кольцо и установить его на антенный кабель. После установки ферритового кольца помехи на экране телевизора больше не будут мешать просматривать телепрограммы.

Делители сигнала

Для доставки сигнала отдельно к каждому приёмнику применяют разветвитель сигнала. Ещё его называют сплиттер – устройство, имеющее один вход и несколько выходов. Число выходных гнёзд может быть разным, в зависимости от типа. Количество выходов должно соответствовать количеству подключаемых телевизоров. Лишний вход лучше заглушить специальной заглушкой (нагрузка – 75 Ом).

Почему нельзя покупать сплиттер с числом выходных гнёзд, большим чем нужно? Потому что такое устройство подразумевает балансировку включенных в работу выходов по сопротивлению. Пустой выход будет негативно влиять на качество изображения. Делители для аналогового и цифрового эфирного вещания работают в диапазоне частот от 5 до 1000 МГц.

Усиление сигнала как подключить несколько телевизоров к кабельному ТВ

Сколько сообщений на тематический форумах посвящено одной теме – два телевизора подключены к одной антенне, и это сказывается на качестве изображения. В чем же дело? Ничего удивительного нет, ведь сплиттер всего-то разделяет сигнал. А чтобы качество изображения было четким, то используйте специальный телевизионный усилитель. Он устроен почти так краб-переходник, только с резисторами и микросхемой.

Как еще можно избавиться от помех:

На кабель соединения вы можете одеть специальные ферритовые кольца – делается это на непросматриваемой части кабеля, рядышком с подсоединением входа антенны в ТВ;
Подобные отсекатели помех бывают на проводе адаптера ноутбука – это устройство, подобное на цилиндр, на шнуре, рядом со штекером, где шнур подключается к компьютеру;
Ну и помните, что от самой антенны зависит качество сигнала – потому очень важно так же правильно выбрать антенну. Когда сплиттер выбираете в магазине, узнавайте у консультанта диапазон частот, что он пропускает

Иначе при монтаже на три телевизора сразу могут возникнуть проблемы с сигналом. При монтаже на три телевизора устанавливать усилитель нужно обязательно

Когда сплиттер выбираете в магазине, узнавайте у консультанта диапазон частот, что он пропускает. Иначе при монтаже на три телевизора сразу могут возникнуть проблемы с сигналом. При монтаже на три телевизора устанавливать усилитель нужно обязательно.

Сегодня, к счастью, в магазинах есть много подобных приборов, которые позволяют провести кабельное ТВ буквально в каждую комнату. Если их две – то в две, а то и больше! Тогда домашние не будут ссориться между собой, кому и что смотреть. Можно просто, условно говоря, разделить ТВ по телевизорам – мама смотрит кулинарное шоу, дочь – канал с польской музыкой, а папа – спортивные соревнования.

Видео

У многих пользователей дома находятся не один, а два или три телевизора. И хотя, раньше даже одно ТВ устройство считалось непозволительной роскошью, сейчас два ТВ в одном доме считается нормальным, при необходимости телевизор можно взять в аренду. Однако, многие обладатели нескольких телевизоров, задаются вопросом можно ли подключить к одной антенне больше одного экрана. Данная потребность вызвана, прежде всего, экономией, так как гораздо удобнее использовать одну антенну для всех телевизоров, нежели к каждому ТВ устройству подключать по отдельной антенне. Также необходимость подключения разных устройств к одной антенне вызвана невозможностью качественного приёма сигналов на всех сторонах дома или квартиры. Иными словами, пользователю проще обеспечить хороший приём сигнала на одной антенне, нежели настраивать индивидуально каждое приёмное устройство.

Как подключить несколько телевизоров к одной антенне.

Самым простым и удобным способом будет использование обычного разветвителя. Разветвители бывают двух видов: пассивные и активные. Остановимся на них поподробнее.

1. Пассивные разветвители, обычно состоят из обычных транзисторов или резисторов. Они просто разделяют сигнал на два одинаковых и передают далее по двум кабелям. Основная проблема данной технологии заключается в том, что разделяясь, выходной сигнал ослабляется вдвое, следовательно, на оконечное устройство придёт только 50% от исходной информации. Это не сильно критично для двух телевизоров, но если сигнал делится на 3 или 4 доли, то изображение ухудшается значительно, что становится заметно невооружённым взглядом.
2. Активные разветвители, в свою очередь, позволяют сохранить качество сигнала, благодаря каскаду усиления мощности, который содержится в схеме данных устройств. Данные разветвители передают сигнал с минимальной потерей мощности на несколько устройств. Однако, у данных приборов есть существенный минус – они обеспечивают только одностороннюю связь.

Многие интернет-провайдеры передают информацию по тому же кабелю, что и телевизионный. Это делает невозможным работу интернета при подключённом активном разветвителе, так как для его работы нужна обратная связь. Чтобы избежать таких проблем, на общий кабель следует поставить сначала пассивный разветвитель. А с него на один выход будет выходить интернет-кабель, а на другой кабель с телевизионным сигналом, который и будет, в свою очередь, подключён к пассивному разветвителю.

Подключение двух телевизоров

Ниже представлена пошаговая инструкция для подключения двух устройств к антенне через обычный разветвитель.

1. Для начала следует аккуратно зачистить кабель, не повредив при этом экран и фольгу.
2. Затем следует скрутить фольгу вокруг провода. При этом центральная жила не должна касаться фольги.
3. Накручиваем разъём на кабель.
4. Следующим шагом будет подключение кабеля в делитель.

После этого для пользователя открывается возможность просмотра телевизора с одной антенны на двух устройствах.

Как подключить три телевизора

Для того чтобы подключить три телевизора следует использовать активный разветвитель. Кабель с антенны следует подключить в делитель с каскадом усиления, а от него пустить кабель к ещё одному разветвителю. Последний может быть как пассивным, так и активным, так как усиления на входе достаточно для корректной работы. Процесс подключения кабеля к активному разветвителю такой же, как и к пассивному.

Способы усиления сигнала

Плохое качество сигнала – не приговор для пользователей цифровым ТВ. Усилить его можно несколькими способами:

• установить антенну как можно выше, точно направить на станцию вещания;
• при отсутствии результата вращать антенну, менять место расположения для приёма отражённого сигнала, который может быть сильнее;
• заменить модель широкополосного приёма на узконаправленную модель дециметрового диапазона;
• установить усилитель сигнала в случае пассивной конструкции.

Когда усилитель размещается в комнате, на самой антенне устанавливается нулевой согласователь. Это плата для соединения кабеля с конструкцией.

Сплиттер с усилителем

Есть второй вариант – поискать разветвитель со встроенным усилителем сигнала. Этот способ хорош тогда, когда изначально телевизор показывал хорошо и новой антенны не требуется. Однако прежде чем приобретать новое устройство, обсудите свой конкретный случая со специалистом.

Усилители, в том числе и на антенне, имеют разные коэффициенты усиления, а слишком большой сигнал так же плох, как и слабый, и тоже может вызвать искажение. Телемастер замерит уровень сигнала и даст совет по приобретению усилителя.

Кстати, проблема с затуханием сигнала может тем более возникнуть, если сделать подключение нескольких телевизоров к одной антенне. Чем больше приемников, тем сильнее затухает сигнал. Поэтому планируя подключить несколько телеприемников, взвесьте все аргументы «За» и «Против».

Ниже дается видео-инструкция по подключению антенны на два телеприемника:

Удивить кого-либо несколькими телевизорами в одном жилом помещении сегодня сложно, но у многих пользователей возникает вопрос, как можно подключить второй телевизор к Ростелекому без второй приставки. Речь, кончено же, идет о новом предложении крупнейшего поставщика коммуникационных услуг – интерактивном телевидении (IPTV). Большинство современных телевизоров имеют возможность просмотра медиафайлов через Интернет, а с появлением новой услуги от Ростелеком возможности пользователей были существенно расширены.

Интерактивное телевидение – это настоящий прорыв в развитии телекоммуникаций. Услуга, предлагаемая компанией Ростелеком, предполагает возможность просмотра большего количества каналов, причем в самом лучшем качестве. Помимо просмотра фильмов, появилась уникальная возможность проката фильмов, пользователи также могут воспользоваться огромной коллекцией караоке и записать понравившуюся передачу. Сделать это можно, как на собственный носитель, так и на приставку, если вы сделаете выбор в пользу более дорогого устройства со встроенным жестким диском. К слову, именно покупка ресивера – главное условия предоставления услуги. Подключить его можно, как самостоятельно, следуя инструкции, так и при помощи техника компании – поставщика услуг.

Смотреть на 4 и более приемниках с помощью одной тарелки

В таком случае можно хорошо сэкономить не только на оборудовании, но и на абонентской плате. Существует 2 разных варианта, как это сделать.

1. Нужно приобрести 4 отдельных ресивера и к каждому из них притянуть кабель от спутниковой антенны. опять же понадобится конвертер на 4 входа, как и в предыдущем случае.
2. Затем оплачивать пакет услуг для каждого ресивера.

Внимание. Плюсы такого подключения в том, что можно для отдельных членов семьи создать свои пакеты и не оплачивать лишние каналы

1. В компании Триколор необходимо приобрести 2 комплекта, каждый из которых будет на 2 подключения.
2. Абонентскую плату необходимо вносить на два пакета услуг.
3. Подсоединить каждый из комплектов в отдельную сеть.
4. Установить антенну в необходимое для поступления сигнала положение.
5. Подключить основной ресивер любого комплекта и настроить ТВ.
6. Затем аналогичным образом поступить со вторым комплектом.

В итоге будет в пакета и два вида каналов во всем доме. Это снизит расходы на телевидение и при этом даст некоторое разнообразие каналов для домочадцев.

Ход работ

Мы постараемся рассказать о подключении так, чтобы справиться с задачей смог даже тот, кто совсем не разбирается в радиотехнике. Пошагово это делается так:

Выбираем детали
. Первым делом нужно купить сплиттер. Они бывают разными, в том числе такими, которые нуждаются в пайке, и такими, которым она не требуется. Если вы умеете паять, то лучше взять те, которые предполагают пайку. Это соединение всегда надежнее любого другого, оно дает меньшие потери сигнала, сохраняет его качество.

Если же вы не обладаете навыками пайки, то разветвитель выбирать надо соответствующий, а также подходящий для определенного типа кабеля. Беспроигрышным вариантом будет сплиттер со встроенными гнездами для коаксиальных кабелей.

Выбрав разветвитель, подберите соответствующие разъемы. Сейчас большой популярностью пользуются F-разъемы в связи с тем, что они надежны, просты в установке.

• Выбираем место для сплиттера
  . Оптимально так расположить устройство, чтобы к нему свободно доходил антенный кабель и по возможности было кратчайшее расстояние до обоих телевизоров.
• Обрезаем существующий кабель антенны
  . Резать надо так, чтобы кабель свободно доставал до разветвителя. Вместе с куском кабеля отрезается старый штекер.
• Разделка кабеля и установка
  F
  –разъема.


Для тех, кто умеет паять, нет смысла рассказывать, как разделать кабель и припаять его к сплиттеру, – они это сами знают. Дальнейшее написано для среднестатистического пользователя, не знакомого с радиоделом.

Итак, обрезанный конец провода разделываем, как показано на рисунке: зачищаем край, заворачиваем оплетку. Изолятор средней жилы должен немного выступать, а сама средняя жила выступать должна не менее чем на 5 мм. Инструментом для демонтажа изоляции с коаксиального кабеля в домашних условиях служит обычный кухонный нож.

Важно:
Кабель должен быть стандартным, чаще применяют марки DG 113 или SAT 703B. Оплетка кабеля ни в коем случае не должна соединяться с центральной жилой, в противном случае сигнал не будет проходить вообще

Устанавливаем F-разъем. Его еще называют накруткой, потому что разъем накручивается на мягкий провод. Разъем для соединения кабеля и сплиттера готов.

• Отрезаем два куска провода
  с расчетом, чтобы длины хватило до каждого телевизора.
• Монтируем
  F
  -разъемы
  аналогичным образом для соединения телевизионных кабелей и выходов разветвителя. На других концах кабелей делаем то же самое.

В итоге у нас задействованы все пять разъемов, в том числе:

1. один от антенны, для входа в разветвитель;
2. два телевизионных, для выходов из него;
3. два телевизионных свободных.

Соединяем разъемы с разветвителем.

• Соединяем два свободных разъема с переходниками
  . Переходник – это устройство, на одном конце которого крепится F-разъем, а на другом – коаксиальный штекер для подключения к телеприемникам. Обычно это устройство называют в целом штекером.
• Включаем телеприемники.
  Проверяем, как работают оба приемника. Если все сделано правильно, то изображение должно быть нормальным. Теперь можно без проблем наслаждаться отличной картинкой сразу на двух приемниках, не мешая друг другу.

По приведенной ниже схеме можно посмотреть путь, по которому нужно подсоединить 2 телевизора к одной антенне:

Антенна с усилителем

Если речь идет об обычной «польской» антенне, то для улучшения сигнала можно подключить усилитель с блоком питания, что заметно прибавит качества изображению.

Для этого нужно в уже знакомой схеме сделать некоторые изменения. Необходимо убрать F-разъем от входа в сплиттер, затем на освободившееся место установить штекер с блоком питания, который идет в комплекте с «польской» антенной. После этого на вход следует монтировать переходник с антенным гнездом («мама») и подключить разъем с усилителем.

Такая процедура позволит увеличить коэффициент усиления, где, в отличие от спутникового ТВ, максимальное значение не так важно, поэтому проблем с переизбытком сигнала быть не должно. Также нелишним будет заметить, что каждый последующий телевизор в значительной степени снижает качество приема

Поэтому для комфортного просмотра любимых телепередач лучше не поскупиться и приобрести дополнительную антенну вместо того, чтобы «колдовать» со сплиттером. Этот совет особенно актуален, если телевышка находится на большом удалении от приемника

Также нелишним будет заметить, что каждый последующий телевизор в значительной степени снижает качество приема. Поэтому для комфортного просмотра любимых телепередач лучше не поскупиться и приобрести дополнительную антенну вместо того, чтобы «колдовать» со сплиттером. Этот совет особенно актуален, если телевышка находится на большом удалении от приемника.

Как установить антенну с усилителем

Но как быть, если после подключения сплиттера качество изображения ухудшилось? Это может означать, что антенна на двух телевизорах не обеспечивает нужного сигнала, при этом еще и разделяющее устройство забирает на себя какую-то его долю. Выходом может стать антенна с усилителем, ее еще называют польской. Такая антенна на два телеприемника, подключенных к устройству, улучшит качество сигнала в обоих телевизорах. Для этого надо:

1. В уже существующей схеме с разветвителем убрать
   F
   -разъем от входа в него.

2. На его место поставить штекер с блоком питания
   из комплекта антенны с усилителем.
3. На вход установить переходник с антенным гнездом
   (так называемая «мама») и вставить туда штекер от антенны с усилителем.

Это должно улучшить качество сигнала.

Нужен ли усилитель

Если нужно подключить сразу несколько телевизоров к одной антенне, надо иметь в виду: с использованием сплиттера любой конструкции сигнал все равно делится пополам, а если подключено 3 тюнера, то каждому достается только треть. Поэтому в большинстве случаев надо подключить усилитель.

Он однозначно потребуется в ситуациях, когда:

• сигнал имеет хорошее качество, но низкую мощность;
• установлено два и более сплиттера;
• используются длинные соединяющие кабели.

Кроме того, усилитель будет, скорее, лишним при использовании кабельного и спутникового ТВ. Для них главное – не ухудшить поступающий сигнал, а усилитель неизбежно вносит искажения.

Наконец, если сигнал критически слаб, усилитель бесполезен. Он не сможет поднять принимаемый антенной ТВ-сигнал до нужного уровня: попросту нечего усиливать.

Спутниковое ТВ на 2 телевизора: какой вариант неприемлем

Покупая и проводя установку у себя дома комплекта спутникового телевиденья, мало кто знает, что этот комплект предназначен для одного телевизора. А так как вкусы жителей не совпадают во время просмотров передач, фильмов, то у многих есть два, а то и три телевизора. И в этом случае у хозяев нескольких телевизоров встает вопрос о проблеме подсоединения этой техники к одной антенне и разделения сигнала между ними.

Перед тем как покупать спутниковую антенну, стоит проконсультироваться с продавцом о возможности подключения к двум телевизорам

Имеется два варианта с помощью, которых можно смотреть телевизор одновременно с другим:

• Подключение при помощи 2х ресиверов;
• И при помощи ВЧ модуля.

Есть очень простой способ подсоединения одной спутниковой антенны к двум телевизорам, но этот способ мало кому понравится. Этот метод заключается в использовании одного ресивера. В этом способе первое устройство подключается к первому телевизору через тюльпаны, а втрое устройство, то есть ВЧ модуль подключен на второй выход к тюнеру, который позволяет подключать другие мониторы.

Но, к сожалению, такое подключение имеет огромное количество недостатков. Управление каналами может быть только в той комнате, где находится тюнер. И при этом 2 телевизора показывают одинаковые каналы. Так же снижается качество изображения.

Спутниковое телевидение и польские антенны

При неправильном выполнении какого-нибудь этапа монтажа сплиттера может наблюдаться потеря качества изображения. Подобное явление зачастую появляется при работе со спутниковой антенной, когда разветвитель забирает часть сигнала на себя.

Для устранения неприятной проблемы нужно приобрести сплиттер со встроенным усилителем. Его стоимость может существенно отличаться от цены обычных моделей, но это оправдывается максимальной эффективностью. К тому же все сплиттеры с усилителем поддерживают разные коэффициенты усиления, ведь при некоторых обстоятельствах сильный сигнал становится таким же ненужным, как и слабый. А если учесть тот факт, что порой он еще усугубляет проблему, то лучше отказаться от такого варианта.

Если в помещении установлена классическая польская антенна, тогда, чтобы улучшить сигнал, можно подключить усилитель с блоком питания. Это позволит сделать картинку качественной и предотвратит появление снега на экране. Для решения проблемы нужно соблюдать следующие правила:

1. По знакомой схеме необходимо внести несколько изменений в усилитель.
2. Следует убрать разъем F-типа от входа, а на появившееся место установить штекер, который поставляется с антенной.
3. Дальше необходимо выполнить монтаж переходника с гнездом антенны и присоединить усилитель.

Подключение

В нужном порядке соединяем кабели со сплиттером. Не стоит сильно затягивать F-разъем, потому как это может привести к выпадению основной жилы из переходника. Большинство пользователей оставляет разветвитель как есть, то есть болтающимся где-нибудь на плинтусе или под тумбочкой. Эксперты рекомендуют как следует закреплять сплиттер во избежание разрывов и выпадения жилы. Если в доме есть дети, то этот пункт обязателен к выполнению, плюс ко всему нелишним будет спрятать разветвитель под какой-нибудь фальшпанелью.

Если все сделано правильно, то изображение на обоих телевизорах должно быть четким и без помех. В противном случае может появиться специфический «снег» из-за потери части сигнала или вовсе отсутствие картинки.

Какой усилитель использовать

В старых моделях телеприёмников нет опции «питание антенны», в этом случае допустимо применять усилитель с собственным блоком питания. Новые модели и телевизоры СМАРТ ТV, а также ресиверы имеют возможность подачи напряжения 5 В на плату усилителя. При таком варианте устанавливают усилитель с дистанционным питанием. Его крепят на антенне, питание подаётся по кабелю.

Несмотря на большое количество и разнообразие приёмных устройств, можно подобрать решения для любой комбинации приборов. Схема подключения даст положительный результат тогда, когда учтены и согласованы между собой все параметры элементов, входящих в её состав.

Сколько телевизоров можно подключить к одной антенне

Самый привычный для всех вариант – это «один экран – одна антенна». Однако сегодня уже никого не удивишь тем, что в одной квартире стоят два, три и более телериемника. Конечно, можно для каждого из них установить свою антенну, но намного выгоднее подключить все к одной общей, передающей высококачественный сигнал.

Технически двойное подключение несложное: есть специальные делители (двойники, тройники и пр.), с помощью которых один сигнал, поступающий по антенному кабелю, можно разделять на несколько.

При достаточной мощности сигнала и использовании качественных усилителей количество подключаемых телевизоров к одной антенне не ограничено .

При разделении сигнала нужно иметь в виду следующее:

Возможна потеря мощности. Под действием электромагнитных волн, с помощью которых передается сигнал, в телеантенне возникает ток, идущий по коаксиальному кабелю к принимающему устройству. Однако ток этот слаб. Любое дополнительное сопротивление ведет к потерям и в конечном итоге – к затуханию. Поэтому, подключая второй телевизор, надо учитывать, что работать вся система будет либо в зоне с мощным телесигналом, либо же надо заранее предусмотреть подключение усилителя.
Делители (они же сплиттеры) бывают разных конструкций

Здесь важно помнить: спутниковый сплиттер для приема эфирного цифрового телевидения подойдет, наоборот – нет. Кроме того, бывают делители с согласованием и без

В большинстве доступных моделей, продающихся в магазинах, применена обычная емкостная или трансформаторная развязка, а значит, нужно предусмотреть место для питания усилителя еще до делителя.
Подключать два телевизора нужно к одной антенне, но разным приставкам. Подключение к единому ресиверу технически проще, но он объединяет сигнал, так что на оба экрана будет синхронно транслироваться одна и та же картинка.

Что потребуется

Для подсоединения потребуются несколько деталей:

двухвыходной сплиттер (разветвитель). Это устройство, позволяющее разделить сигнал от антенны на два и более потока. Имеет вход с одной стороны и два и более выхода с другой – для подсоединения телеприемников.

• 5 разъемов, соответствующих сплиттеру;
• 2 штекера-переходника;

Важно:
Приобретая разветвитель, не перепутайте количество выходов! Трехполосный (трехвыходной) сплиттер применяется на подключение трех приемников, но никак не двух! Если же под рукой окажется все же трехвыходной, то решить проблему можно подключением к свободному выходу балластного резистора (сопротивление 75 Ом). А если есть план в будущем установить и подключить несколько телевизоров к этой антенне, то лучше сразу купить разветвитель с несколькими выходами и временно заглушить пустые выходы тем же сопротивлением

Можно ли подключить несколько телевизоров к одной антенне?

К одной антенне можно подключить несколько телевизоров. Для этого достаточно использовать специальный разветвитель, который позволит обеспечить передачу сигналов по двум кабелям вместо одного.

Сколько можно подключить телевизоров к одной антенне.

При наличии специальных знаний и навыков, количество подключённых ТВ не ограничено. Для этого необходимы лишь специальные разветвители или переходники, которые дублируют поступающий сигнал на два кабеля. Однако пользователю следует помнить, что каждый подключённый переходник или разветвитель ухудшает качество сигнала, и подключать к одной антенне более пяти устройств нецелесообразно.

Подключение 2-х и более телевизоров к пассивной антенне

Пассивными называют те, которые не имеют конструктивно встроенного усилителя. Они принимают сигнал только за счет своей формы. Если усиление требуется, то оно обеспечивается за счет дополнительно подключаемого внешнего блока.

Наилучшими вариантами здесь будут:

Максимальное число телевизоров, подключаемое с помощью одного сплиттера, – 8 штук с использованием SAH 812F . Если требуется большее число, необходимо уже строить цепь из делителей, разветвителей и как минимум одного усилителя.

Другой вариант подключения трех и более телеприемников – использование активного разветвителя. В этом случае кабель с антенны подключается к делителю, имеющему каскад усиления, а он, в свою очередь, передает сигнал на еще один разветвитель пассивного типа.

Активный разветвитель может иметь отдельный вход для питания или использовать ток, подаваемый от ресивера по тому же кабелю, по которому идет антенный сигнал.

Вместо выводов

Подключение двух и более телевизоров к одной антенне – технически непростое дело, но решаемое. Оно может потребовать использования дополнительного оборудования и расчетов. Кроме того, необходимо учитывать имеющиеся уровень и качество сигнала.

При наличии нескольких телевизоров и одной телевизионной антенны часто возникает проблема их подсоединения. Естественно, приёмники стоят в разных комнатах, а антенна расположена на крыше здания. Устанавливать большее количество уловителей волн, подключать к ним кабель и делать паутину из проводов – не лучший вариант. Если зона приёма слабая, и требуется усилитель, как разделить сигнал на несколько телевизоров?

Подключаем одну антенну к двум телевизорам: пошаговая инструкция разводки

Делим эфирное телевещание с одной антенны на два телевизора без потери сигнала. Узнайте о способах подключения антенны с усилителем и без него.

Подключение одной антенны к нескольким телевизорам – это возможность сэкономить на приобретении дополнительных антенн. Мы расскажем, как можно разделить сигнал на две точки, чтобы можно было одновременно смотреть разные передачи на двух телевизорах. Эта инструкция предназначена для подключения цифрового эфирного телевидения.

Проверка силы сигнала

Перед тем, как монтировать разветвление на телевизоры, стоит проверить качество сигнала, передаваемое от антенны. При неуверенном сигнале придется устанавливать антенну с усилителем. Хороший же сигнал позволит использовать антенну без усилителя для двух ТВ. Существует два способа проверки сигнала:

Если уровень сигнала выше 70 %, то все в порядке и можно подключать к двум точкам антенну без усилителя. Мы рассмотрим схему подключения обычной пассивной антенны и активной антенны с усилителем.

Комплектующие, которые понадобятся для выполнения работ

Для разводки сигнала между двумя телевизорами потребуется:

• 2 телевизионных кабеля. Длина кабелей будет зависеть от расстояния разветвителя до телевизоров, которое в свою очередь зависит от расстояния антенны до разветвителя. Советуем заранее замерить эти расстояния и купить кабель с запасом.

Подключаем антенну без усилителя к двум телевизорам

Шаг 1: монтаж F-разъемов

Монтаж F-разъемов выполняется следующим образом:

• Снимаем верхнюю изоляцию. Отступаем 15 мм от края кабеля и аккуратным круговым движением ножа разрезаем и снимаем верхнюю изоляцию. При этом главное, чтобы проводки оплетки остались целыми.
• Снимаем нижнюю изоляцию. Сначала отгибаем оплетку назад на кабель, освобождая нижнюю изоляцию. Затем таким же аккуратным круговым движением снимаем нижнюю изоляцию, освобождая медную жилу.



• Берем разъем пальцами и легким движением вверх-вниз проверяем качество соединения (ничего не должно болтаться).

Шаг 2: Присоединение кабеля к разветвителю и телевизорам

Присоединяем следующим образом:

• Кабель антенны накручиваем на вход разветвителя (IN).



• Вкручиваем штекеры-переходники в оставшиеся F-разъемы на телевизионном кабеле.



После выполнения первого и второго шага необходимо проверить качество сигнала на каждом телевизоре. Причем стоит сделать это одновременно на двух телевизорах, так как по отдельности каждый может показывать хорошо. Изображение не должно скакать, дергаться или тормозить. Для двух телевизоров подойдет недорогая антенна LUMAX DA2203P – чего-то сверхъестественного от нее ждать не стоит, но сигнал передает четко.

Подключаем антенну с усилителем к двум телевизорам

Усилитель антенны в обязательном порядке должен быть дополнительно запитан. Запитать его можно двумя способами:





Обратите внимание, что остальные шаги для монтажа антенны с усилителем будут такими же, как и для модели без усилителя. Можем посоветовать недорогую антенну с усилителем РЭМО BAS-1159-5V Орбита-19 SUPER – в комплекте с ней сразу идет блок питания.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов


Похожие публикации:
1. Автоматическое увеличение частоты процессора что это
2. Как снять барабан стиральной машины самсунг
3. Что может хлебопечка кроме хлеба
4. Как почистить утюг филипс
