Как спрятать внешний блок кондиционера в лоджии

Можно ли устанавливать внешний блок кондиционера за балконом

Определившись с оптимальным месторасположением, можно приступать к монтажу внутреннего и внешнего блоков, особенности установки которых пошагово описаны ниже.

Внутреннего блока

Монтировать внутренний блок следует так, чтобы длина соединительной трассы была как можно меньшей. Существует ряд рекомендаций, которые должны быть учтены при установке.

1. Не допускается монтировать внутреннюю часть сплит-системы напротив кровати или кресел – прямой поток холодного воздуха негативно отразится на здоровье человека.
2. Не рекомендуется крепить испаритель менее чем в 10 сантиметрах от потолка. Это обеспечит необходимый забор воздуха и эффективную работу устройства.
3. Не допускается установка оборудования над шкафами, антресолями или иной мебелью. Во-первых, устройство не будет правильно функционировать, а во-вторых, при включении оно будет сдувать пыль с поверхностей.

Внутренний блок нужно разместить так, чтобы обеспечить к нему свободный доступ для проведения обслуживания или ремонта. Поблизости должна быть отдельная розетка, к которой не будет подключаться другая техника. Использование удлинителей не допускается — при необходимости нужно удалить оригинальный кабель питания и подключить новый, подходящей длины.

Сам процесс монтажа оборудования выглядит следующим образом. В стене пробивается отверстие для вывода соединительной магистрали. Далее делается разметка, после чего монтируется пластина для установки блока. К самому кондиционеру крепится магистраль необходимой длины, после чего она проводится в отверстие наружу, а внутренний блок вешается на закрепленную пластину.

Внешнего блока

Наружный блок должен быть размещен по возможности так, чтобы сократить длину соединительной магистрали. Его установка также требует соблюдения ряда правил.

1. Не допускается размещать наружную часть сплит-системы около окон, тем более соседских, потому что шум во время работы техники может мешать людям.
2. На блок не должны попадать атмосферные осадки или прямые лучи солнца. В противном случае над компрессором необходимо соорудить защитный козырек.
3. Не следует крепить агрегат возле деревьев, потому что ветки могут попасть в блок и повредить его.
4. Поблизости должны отсутствовать газовые трубы.
5. Дренажную трубку во время установки нужно отвести подальше, чтобы вода не лилась под стены дома. Также не стоит допускать, чтобы жидкость текла на тротуар на головы проходящих людей.
6. Блок должен быть размещен так, чтобы можно было легко провести обслуживание или ремонт.

Если агрегат устанавливается непосредственно на переднюю или боковые стенки балкона, нужно учитывать их прочность. Если они ветхие, стенки следует дополнительно укрепить.

Если есть возможность, магистраль нужно закрепить внутри балкона. Это защитит ее от воздействия высоких и низких температур, осадков и случайных повреждений. Закрыть ее разрешается декоративным коробом.

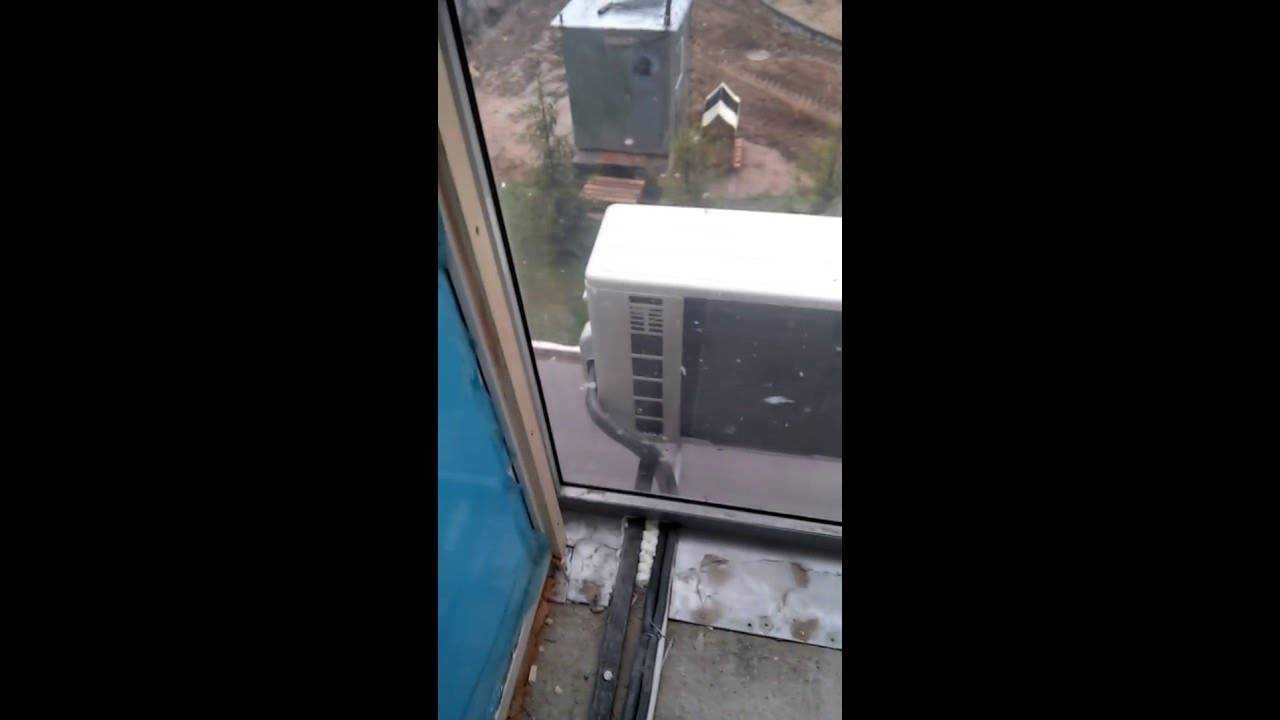

На балконный или кирпичный парапет лоджии или балкона компрессор устанавливается на кронштейны, закрепленные анкерами. Если балкон металлический, к нему можно приварить уголки. В ряде случаев с внутренней стороны парапета прикладывают металлическую пластину и устанавливают кронштейны сквозным креплением. Нужно учитывать, что внешний блок не должен быть размещен вплотную к стенам — сбоку и сзади требуются зазоры для естественной циркуляции воздуха.

Установка на застекленной лоджии

Несмотря на то, что установка наружного блока на застекленной лоджии не допускается, иногда такой монтаж все-таки выполняют.

При таком виде монтажа также есть перечень рекомендаций.

1. Если установка кондиционера проводится перед остеклением балкона, можно заказать специальный короб для внешнего блока, который позволит вывести тепло наружу.
2. Для отвода тепла агрегат допускается разместить непосредственно напротив открывающейся створки окна, чтобы горячий воздух выходил наружу.
3. Кондиционер можно установить, сделав в боковой стенке вырез под наружный блок. Устройство вставляется в него и надежно фиксируется.
4. При монтаже внутри лоджии нужно ставить емкость, в которую будет отводиться конденсат. Необходимо будет следить за ее наполнением и регулярно выливать скопившуюся жидкость.
5. Лучшим решением станет подключение дренажа к канализации, но это может быть слишком сложно в зависимости от планировки квартиры.

После того, как наружный блок закреплен, к нему подключают выведенную магистраль, выполняют вакуумирование, запускают хладагент, а затем проводят пробный запуск. Если техника исправно работает, отверстие в стене запенивают, чтобы не допустить потери тепла и сквозняков.

Покупка климатического оборудования

Приобрести кондиционер можно в любое время года. Разные сезоны в обычных магазинах характеризуются степенью наполнения полок.

От того, какой критерий выбора для вас является решающим, следует отталкиваться при планировании покупки:

• Весной вы сможете купить самые современные модели. Пик наибольшего ассортимента бывает перед началом роста спроса.
• Летом поставщики и продавцы удерживают максимальные цены. В жаркую погоду сплит системы разбирают без оглядки на ценники.
• Осенью и зимой продажи кондиционеров идут в сдержанном режиме. Продавцы стараются привлечь покупателей скидками.

Если вы планируете установку кондиционера во время ремонта квартиры, то купить его заранее вам ничто не мешает. В целях экономии лучше это сделать в конце осени или зимы.

В онлайн-торговле время года не особенно влияет на ассортимент сплит-систем. Но сезонная ценовая политика присутствует и на виртуальных полках

Всевозможные сезонные акции, распродажи, ликвидации складских остатков делают выгодным приобретение климатического оборудования осенью и зимой на всех торговых площадках.

Срок гарантии на кондиционер

При покупке прибора не стоит главным ориентиром считать самую низкую стоимость. Кондиционер удовольствие не самое доступное из достижений технического прогресса. Экономить на нем нужно тоже с учетом временной перспективы.

Подумайте, почему разные фирмы предлагают почти одинаковые цены на выбранную модель? А какой-то один продавец существенно ниже? Вполне возможно, что у него некачественный товар и он не собирается работать на рынке в ближайшем будущем.

Помните про гарантийные обязательства, их всегда обязана исполнять компания, продавшая оборудование. А если она прекратила свою работу, то ремонт климатической системы покупатель будет проводить сам или оплачивать из своего кармана.

Исчисляется срок гарантии на сплит систему с даты покупки, которая указывается в гарантийном талоне, чеке, договоре. Достаточно одного из этих трех документов, чтобы потребовать ремонт от торговой организации при поломке устройства в гарантийном периоде

Обычная гарантия на кондиционер составляет один год. Она не зависит от даты монтажа и от мастера, производящего установку. В отдельных торговых точках гарантия может быть продлена до трех лет. Как правило, в этом случае монтаж производит представитель продавца. А вторым обязательным условием является ежегодное сервисное обслуживание кондиционера.

Его стоимость за один выход монтажников составляет приблизительно 1-1,5 тыс. рублей. В объем сервисных работ входит проверка труботрасс, осмотр, чистка, диагностика и другие операции. Если вы планируете самостоятельно обслуживать сплит-систему, вам помогут ценные рекомендации из предложенной нами статьи.

Сервисные компании, в том числе из штата торговой фирмы, на монтаж оборудования дают отдельное гарантийное обязательство. Его срок обычно не превышает одного года с момента подписания акта принятых заказчиком работ исполнителя.

Выбор сезона для монтажа

Вы определились с покупкой модели, рассчитали время монтажа. Осталось решить, в какой этап строительного ремонта лучше поставить кондиционер.

Можно разбить монтаж на отдельные операции:

• Прокладку трассы сплит-системы между внешним и внутренним блоком рекомендуем выполнить до начала чистовых работ. Этот процесс связан со штроблением стен, сверлением отверстий в стенах. Он сопровождаются пылью, мусором.
• Установку внутреннего блока целесообразно сделать после завершения отделки. Возможно без штробления проложить магистрали в специальных коробах. Тогда монтаж всей сплит-системы лучше выполнить одновременно после ремонта.
• Внешний блок монтируют обычно вместе с прокладкой трассы. Стоимость работ по его установке составляет около 70% от всей суммы монтажных услуг. Можно договориться с мастерами о выполнении крепежа внешнего блока в любое приемлемое для вас время.

Весной и летом самые высокие цены на монтажные работы и техобслуживание кондиционеров.

В жару монтаж дорожает из-за увеличения количества заказов, в дождливую и холодную погоду − из-за нежелания мастеров производить фасадные работы на высоте

Многие владельцы вызывают работников сервисных служб для проверки климатического оборудования весной, перед началом теплого сезона. Повышенный спрос корректирует стоимость услуг в сторону повышения.

Каких ошибок следует избегать

Самая большая ошибка – это своевольный монтаж наружного блока. Если существуют нормы установки или запреты, наложенные городскими властями либо управляющей компанией, с ними предварительно нужно ознакомиться. При нарушении придется не только заплатить штраф, но и самостоятельно демонтировать оборудование.

Также не стоит устанавливать наружный блок в остекленной лоджии с постоянно закрытыми или недостаточно открытыми окнами – оборудование раньше срока выйдет из строя из-за регулярных перегревов. А неправильно выбранное место монтажа внутреннего модуля приведет к тому, что сплит-система будет работать вхолостую, охлаждая воздух на балконе и на улице, а не в комнате.

Если кондиционер установлен для охлаждения лоджии, то подойдет любая стена

Часто ошибаются при устройстве кронштейнов для модулей. Если во время работы происходит вибрация, это необходимо предусмотреть: установить амортизирующие прокладки, использовать только прочные металлические кронштейны, выдерживающие вес блока. Необходимо следить за крепежом: от постоянной вибрации со временем гайки могут ослабнуть.

Техника безопасности при монтаже кондиционера

При установке кондиционера необходимо соблюдать следующие меры безопасности:

1. Блок не должен устанавливаться в непосредственной близости от потенциальных источников влажности или тепла.
2. Блок не должен устанавливаться рядом с дверным проёмом.
3. Повторимся, что воздушные потоки не должны направляться на человека.
4. Необходимо обеспечить слив конденсата, в противном случае возможно появление бактерий.
5. Блок устанавливается на крепкой стене. При монтаже используются специальная пластина и кронштейны, идущие в комплекте. Установка выполняется по уровню.

Многие работы, связанные с установкой бытового кондиционера, не требуют квалификации и выполняются самостоятельно. Если у вас есть навыки строителя или электрика, монтаж проводится без серьёзных затруднений.

Согласование кондиционера: сколько стоит и какие штрафы?

Увы, для установки последнего, как минимум, в городах, может потребоваться не только сравнительно небольшая сумма денег — от 400 долларов в эквиваленте за недорогую сплит-систему. На страже стоит закон — согласно которому, установка таких систем приравнивается к «перепланировке зданий» — и влечет за собой административную ответственность. Согласно ст. 7.21 КоаП — от полутора до двух с половиной тысяч рублей.

Собственно говоря, с этим штрафом большинство пользователей климатической техники могли бы и смириться — если бы не уточнение, что после его уплаты зданию должен быть возвращен первоначальный вид. То есть — все незаконное должно быть убрано. А за невыполнение уже этого пункта, при желании, у нарушителя можно через суд даже отобрать жилье — за якобы вопиющие нарушения правил проживания.

Реально, правда, до таких эксцессов дело не доходит — большинство предпочитает договариваться с чиновниками. Для которых существующее положение превращается в настоящие «молочные реки с кисельными берегами» — неисчерпаемой возможностью коррупции за выполнение просьбы «не заметить» незаконный кондиционер.

Недостатки теплой лоджии

Большой вес конструкции. Перед работой необходимо проконсультироваться со специалистом и получить разрешение на утепление балкона. Некоторые лоджии слишком хрупкие, чтобы устанавливать какие-либо конструкции. Особенно это касается старых зданий, где будущее оснащение балконов не предусматривалось. Кроме того, со временем балконные плиты изнашиваются. Придется установить дополнительную конструкцию, чтобы была возможность утепления лоджии.

Высокая стоимость. Материалы, работа профессионалов, установка конструкции, монтаж пластиковых окон — все это будет стоить большую сумму. Можно подобрать бюджетный вариант, но это слабо отразится на общей стоимости. Помимо строительных работ, придется заплатить за оформление и обустройство мелочей. Увеличатся расходы электричества, так как необходимо установить теплые электрические полы. Это сильно скажется на энергопотреблении всей квартиры.

Уменьшение площади на балконе. Лоджия не имеет широкого пространства, а после строительных работ, оно еще уменьшится. Утепление балкона подразумевает «наращивание» стен, дополнительный слой займет минимум 20 см. В итоге, новая комната может и не будет очень просторной. Открывающиеся оконные ставни сокращают пространство в комнате.

Уменьшение проходящего света. Так как придется устанавливать более толстые стеклопакеты, они будут приглушать солнечный свет. Чтобы комфортно чувствовать себя на балконе, необходимо подумать о дополнительном освещении, что также скажется на расходах. Однако разница не будет так заметна, спустя некоторое время, человеческий глаз привыкнет к новому освещению.

Холодные соседские балконы. Большинство жильцов не желают утеплять лоджии из-за высокой стоимости и других недостатков

При проектировании важно учесть, что вокруг находятся холодные балконы соседей, который будут забирать тепло. Это также повлечет дополнительные расходы

Этот недостаток относится к недавно построенным домам, в них чаще всего и устанавливается панорама. В таком случае, необходимо затонировать нижнюю часть окон, чтобы прохожие с улицы не видели жилье. Личное пространство должно быть неприкосновенным.

Внешний блок кондиционера установка на балкон

Если площадь балкона позволяет, можно поставить внешний блок прямо на пол. Если балкон очень маленький или узкий, нужно приобрести прочные металлические уголки.

Если вы не уверенны в том, что у вас получится все правильно сделать, то лучше работу стоит доверить профессионалам

Как закрепить блок кондиционера:

• С помощью перфоратора делаются отверстия в стене по заранее намеченному расположению;
• В отверстие вставляется дюбель;
• Уголок крепится саморезом через дюбель;
• Обязательно проводится проверка на прочность, для этого достаточно взрослому мужчине повисеть на уголках, покачать их.

Чтобы не попасть сверлом перфоратора в арматуру, нужно применять прибор – арматуроискатель. Если самостоятельно проводится электрическое питание, нужно использовать тестер для электромонтажных работ и индикатор фазы. После подключения всех трубок между блоками нужно обмотать связку зеркальным скотчем, а если климат холодный – обеспечить теплоизоляцию.

Обмотка должна быть достаточно герметичной, но не капитальной, чтобы при необходимости получить доступ к трубкам.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

• расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
• расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
• расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

• расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
• соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
• устанавливать на расстоянии не менее 1 метра от газовых труб;
• обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

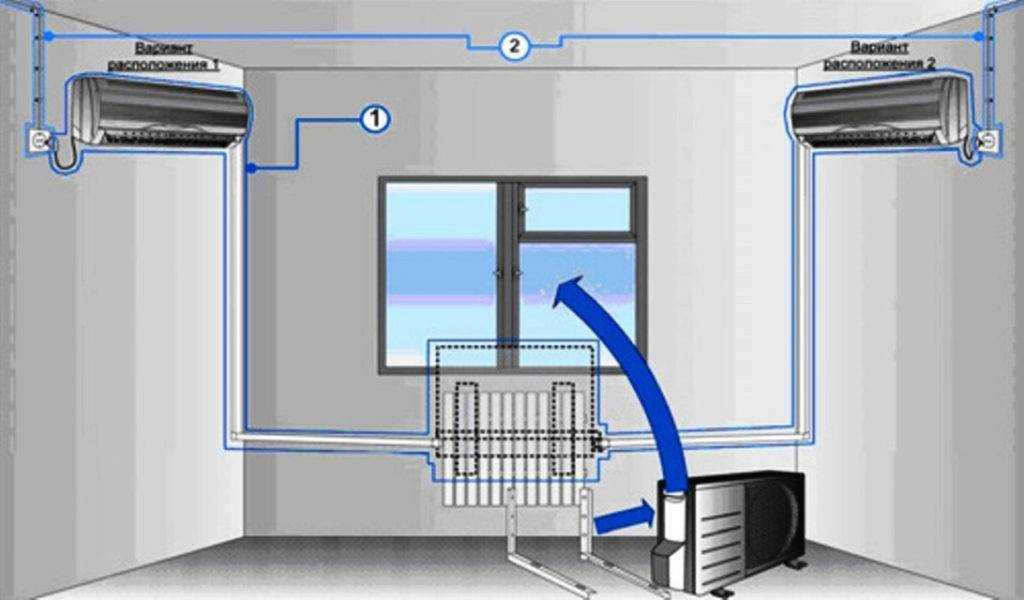

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Как установить кондиционер на лоджии и застекленном балконе: инструкция и ценные рекомендации

Современная сплит-система в квартире поможет создать более комфортные условия для жизни: отрегулировать оптимальный температурный режим, обеспечить комфортную влажность и очистить воздух. Но в процессе установки системы кондиционирования можно столкнуться с некоторыми сложностями. Мы расскажем, как установить кондиционер на лоджии правильно.

В предложенной нами статье подробно описана специфика конструкции бытовой климатической системы. Приведены особенности установки блоков, обеспечивающих охлаждение или нагрев воздушной массы в помещении. В помощь самостоятельным домашним умельцам перечислены распространенные ошибки, допускаемые при проведении монтажных работ.

Что представляет собой сплит-система?

Конструкцию кондиционера составляют 2 отдельных блока. Один блок монтируется внутри помещения. Другой устанавливается снаружи – обычно по нормативам на фасаде дома. Модули между собой соединяются медными фреоновыми трубками и проводами.

Охлаждение/нагрев воздуха в помещении осуществляется при перемещении хладагента по трубкам. Хладагент поглощает или отдает тепло, когда переходит из газообразной фазы в жидкую и наоборот.

По рекомендациям производителей, внутренний блок нужно монтировать на стену под потолок, так как там собирается самый теплый воздух. Кроме этого есть еще одно условие — монтировать внутренний блок нужно недалеко от внешней стены помещения, чтобы минимизировать расстояние до внешнего модуля.

Наружный блок устанавливается на фасаде в соответствии с нормами СНиП 2.04.05-91. Однако в некоторых случаях установка модуля на фасаде невозможна.

Причины установки кондиционера на балкон

К сожалению, иногда встречаются ситуации, когда внешний модуль не удается установить на фасаде:

• блок кондиционера нарушает внешний вид здания;
• здание причислено к историческим памятникам;
• по техническим причинам на наружные стены здания невозможно установить выносной блок;
• отсутствует разрешение на установку кондиционера на стене многоквартирного дома.

В вышеперечисленных случаях, если устанавливается внутренний блок кондиционера в комнате с балконом, то его внешний блок монтируют на балконе или на лоджии. Причем неважно — на открытых или на застекленных.

Установка внешнего блока кондиционера на лоджии или на балконе имеет ряд преимуществ:

• процесс установки менее затратен: не требуется проведение высотных работ;
• корпус блока защищен от негативных погодных факторов: ветра, снега, дождя;
• уменьшается расстояние между модулями кондиционера;
• упрощается техобслуживание, чистка, ремонт.

Однако есть и недостатки такого варианта установки. Давайте рассмотрим их подробнее.

Особенности расположения на балконе/лоджии

С установкой кондиционера на открытом незастекленном балконе все понятно. Это единственный 100%-но приемлемый вариант без недостатков.

На открытой лоджии или балконе кондиционер имеет постоянный доступ свежего воздуха и может работать на полную мощность, не перегреваясь. При установке нужно соблюдать только одно требование — минимальная длина магистрали.

Другое дело — если балкон или лоджия застеклена. Как правило, такой вариант идет вразрез со всеми требованиями производителей. Для процесса кондиционирования требуется свободный доступ воздуха, который при наличии остекляющей конструкции затруднен.

В этом случае владельцу придется обеспечивать принудительный вывод отработанного воздуха и дополнительный приток свежей порции, иначе техника постоянно будет отключаться от перегрева. Это значит, что как минимум 3 створки окон на лоджии должны быть открыты во время работы оборудования, а сам блок должен быть размещен напротив одной открытой створки.

Кроме этого, громоздкий корпус модуля может занимать много места и производить шум. Звук от работающего блока будет отражаться от стенок балкона и станет ощущаться несколько больше по сравнению с установкой на улице. Интенсивность шума зависит от сплит системы.

Идеальное решение всех возникших проблем — демонтаж остекления на летний период. По окончании сезона остекление возвращается на место. Как правило, это не особенно ресурсозатратная процедура даже если на балконе установлены окна ПВХ.

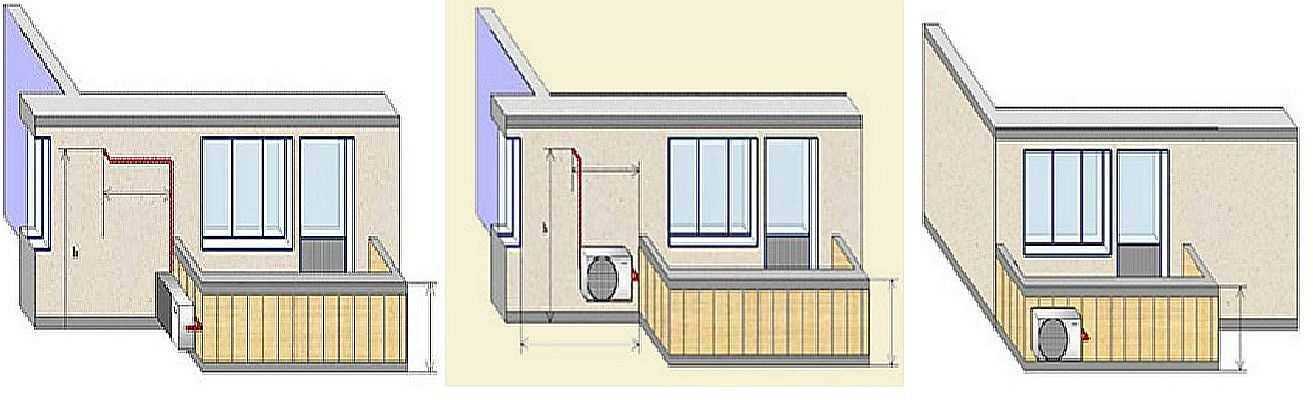

Еще один удобный способ установки — на парапет балкона. В этом случае оборудование размещается на кронштейнах. И желательно его поставить со стороны, на которую меньше всего падают солнечные лучи. Юридически это не фасад здания.

В этом случае не возникает проблем со свободным движением воздуха. Однако как и при установке на фасаде блок может сорвать упавшей с крыши глыбой льда. Поэтому дополнительно рекомендуется установка козырька над прибором.

Сразу нужно отметить, что в СНиПах есть ограничение, запрещающее подвешивать на перилах предметы массой больше 30кг. Штраф в случае превышения этой цифры придется заплатить, даже если приварить снаружи кронштейны или поставить дополнительные опоры.

Если лоджия одна, а охлаждать нужно несколько комнат, вместо нескольких бытовых кондиционеров рекомендуется приобрести мультисплит-систему, к которой можно подключить несколько внутренних блоков.

Инструкции по монтажу блоков кондиционера

Рассмотрим оптимальные способы установки сплит-систем. Сразу отметим, что самый распространенный вариант установки внешнего блока — на стене, является самым неудачным с точки зрения эффективности.

Во-первых, при таком способе расположения будет сильно нагреваться воздух на лоджии и, соответственно, в комнате. При достижении предельной температуры 45 градусов кондиционер будет просто автоматически отключаться.

Во-вторых, окна при таком расположении модуля должны быть постоянно открытыми. При безветренной погоде такой способ охлаждения окажется тоже неэффективным. Единственный вариант повышения эффективности работы сплит-системы — снятие остекления на лето. Поэтому такой вариант установки наружного блока мы рассматривать не будем.

Установка внешнего блока внутри лоджии

Если балкон не только застеклен, но и утеплен, а сверху обшит вагонкой, проще установить внешний блок на пол. Лучший вариант — задействовать один угол обустроенного пространства. Так как обычный сплит забирает воздух сзади и сбоку, а выпускает вперед, нужно обеспечить разделение потоков воздуха, чтобы теплый выпускаемый воздух не смешивался с забираемым.

При установке в углу через фронтальную стенку балкона производится выхлоп воздуха, а через торец забор. Для обеспечения лучшей шумоизоляции корпус нужно закрыть в герметичный короб с дверцей для обслуживания.

Таким образом достигаются следующие преимущества конструкции:

• прочное надежное основание;
• свободная циркуляция воздуха;
• благодаря отсутствию стенки оборудование не перегревается;
• минимальный шум.

Конечно, короб съедает часть полезной площади, но верхнюю его поверхность также можно использовать.

Давайте рассмотрим, как правильно закрывают кондиционеры на балконах:

1. Подготавливается место для размещения внешнего выносного блока.
2. В стенке прорезается большое отверстие для беспрепятственной циркуляции воздуха.
3. Для размещения корпуса привариваются 2 П-образные опоры из уголков. Опоры можно закрепить на анкерах. Опоры необходимы для амортизации при вибрации и дополнительной циркуляции воздуха. Кроме этого, вниз будет стекать конденсат.
4. Наружный модуль устанавливается на подставки.
5. Монтируется герметичный короб из шумоизолирующих материалов с одной раскрывающейся стенкой для обслуживания.
6. В коробе и в стене смежной с комнатой сверлятся каналы для магистралей.
7. Монтируются фреоновые трубки и кабели, связывающие наружный и внутренний модули.
8. Коммуникации закрываются кабель-каналом.
9. Подсоединяется дренажная трасса.
10. Система тестируется.

После работы сплит-системы в течение 2-3 суток можно оценить необходимость проведения доработок по шумоизоляции.

Более простой вариант установки внешнего блока — без короба. Такой способ оправдан в новых домах, где справа и слева от балкона могут располагаться аналогичные помещения соседей. В этом случае точно также модуль устанавливается на пол лоджии/балкона лицом к решетке балкона.

Декоративная панель с утеплителем вырезаются по размеру кондиционера — стык после монтажа герметизируется. Никакой короб не устанавливается. Выхлоп горячего воздуха идет на улицу, а забор идет с лоджии.

Створки во время работы прибора должны быть открыты. При таком способе установки не предусмотрена шумоизоляция, поэтому нужно сразу приобретать инверторную модель кондиционера с низким уровнем шума.

Если пол на балконе стратегически важен, блок можно установить на консоли прикрепленные к потолочному перекрытию. Это более сложный технически вариант, вдобавок предусматривающий работу со стеклом, но зато освободится место внизу.

Монтаж внешнего блока на парапет

Популярный вариант установки кондиционеров — на перила балконов. Конечно, согласно строительным нормативам есть ограничение нагрузки. На перила можно навешивать не больше 30 кг, а наружный блок может весить до 60 кг и даже больше.

Однако, как говорится, тяжесть требований ЖК компенсируется необязательностью их исполнения. В любом случае, если модуль габаритный и тяжелый, но принято решение установки на перила лоджии, морально нужно подготовиться к возникновению ситуации, когда потребуется оплатить штраф.

Наружный блок нужно вешать с той стороны, где установлен внутренний модуль. Это необходимо для уменьшения длины фреоновой трассы. В зависимости от возраста и степени износа дома, а вместе с ним балкона или лоджии, ограждение придется укрепить.

Если парапет из железобетона или кирпича крепление производится на анкера диаметром 10 мм, длиной 6-8 см. Если ограждение представляет собой прутья или листовой материал на каркасе, то консоли крепятся к каркасу.

Хороший вариант — приварить консоли к каркасу. Еще один вариант установки консолей — сквозное крепление болтами. С внутренней стороны ограждения монтируется пластина из стали, по которой будет распределяться нагрузка.

Монтаж внутреннего блока

В некоторых случаях возникает необходимость вынести на лоджию и внутренний блок. Причин может быть несколько: не вписывается в дизайн интерьера, отсутствует свободное место, родители боятся простудить детей. Иногда большую лоджию владельцы квартиры используют как еще одно помещение — рабочий кабинет, зона отдыха, часть кухни.

Если требуется охлаждение комнаты из лоджии, модуль нужно устанавливать напротив двери в помещение на высоте 1,7-2м. Дверь в комнату, конечно, должна быть открыта. Если сплит-систему установить с торца лоджии, воздушный поток будет циркулировать только в ней мимо двери. Это отличный вариант, если требуется охлаждение именно лоджии, но никак не смежного помещения.

Для такого способа крепления придется учитывать дополнительно к площади комнаты и площадь лоджии, поэтому скорее всего придется покупать кондиционер большей мощности. Дополнительно придется крепить металлический каркас или подвесы.

Как производится установка на лоджии сплит системы при таком варианте расположения:

1. Из металлического профиля или уголка сгибаются подвесы.
2. Подвесы крепятся к потолочному бетонному перекрытию на анкера.
3. Модуль размещается таким образом, чтобы жалюзи были направлены к двери.
4. Обеспечивается источник питания: устанавливается розетка или кабель прокладывается из комнаты.
5. Подключают кабели, ведущие к наружному блоку.
6. Подсоединяется дренажная трасса.
7. Оборудование тестируется.

Несомненно намного удобнее и эффективнее внутренний блок устанавливать в комнате с балконом. Однако если возникают какие-то проблемы, на балкон вынести внутренний блок допустимо. Он в этом случае устанавливается на полу в коробе.

Специфика отвода конденсата

Конденсат от кондиционера нельзя бесконтрольно сливать на улицу. Капли его могут капать на головы прохожим или попадать на отливы соседей и мешать им своим стуком. Кроме этого, конденсат может вызывать намокание поверхностей и появление на них плесени. В некоторых случаях это может вызвать даже разрушение фасадной плитки.

Поэтому трассу отвода конденсата нужно прокладывать:

• к ближайшей водосточной трубе;
• в канализацию;
• в емкость на балконе, требующую регулярного опорожнения.

Способ вывода жидкости через водосточную трубу имеет свои недостатки. Кроме сложностей монтажа, водосток может засориться и вода хлынет обратно в модуль. Поэтому наилучший вариант — слив дренажа в канализацию. Проектирование дренажной трассы обычно производится во время ремонта.

Существует 2 основных требования к трассе:

• уклон по всей длине горизонтальных участков трассы не меньше 3 градусов;
• угол поворотов — 45 град.

Дренажные трубки прокладываются как снаружи по напольному основанию, так и внутри стены по штробам с их последующей заделкой ремонтными растворами.

Чтобы неприятные запахи из канализации не проникали в помещение, на стыке трубок системы дренажа и труб канализационной системы делается гидрозатвор в виде канализационного сифона. Наиболее легкий вариант — гофротрубу дренажной трассы изогнуть в форме буквы «S».

Если длина дренажной системы велика или сложно обеспечить необходимый уклон, можно установить дренажный насос. Помпы для бытовых кондиционеров продаются как отдельный элемент и установить их не составляет труда. Производительность помпы не должна быть меньше количества производимого кондиционером конденсата. Параметр указывается в технической документации.

Ошибки установки кондиционера на балконе

Самая большая ошибка допускаемая установщиками кондиционера — нарушение норм, предусмотренных городскими властями или УК. Если дом включен в реестр исторических или архитектурных памятников или какой-то сосед решит, что ему мешает шум или вибрация от кондиционера, а у собственника квартиры не оформлены разрешающие документы, то можно получить штраф.

Вторая распространенная ошибка — эксплуатация кондиционера на застекленной лоджии с постоянно закрытыми окнами, что рано или поздно приведет к перегреву оборудования. Неправильно выбранное место для установки внутреннего блока приведет к снижению КПД системы.

Также необходимо обратить внимание на монтаж и крепление опор. Кондиционер работает с вибрацией и чтобы ее уменьшить необходимо установить амортизирующие прокладки. Кроме этого, крепеж и опорные приспособления необходимо периодически проверять, так как от вибрации гайки могут ослабнуть.

Выводы и полезное видео по теме

Посмотрите видео про установку кондиционера с внешним блоком на парапете лоджии:

Конечно, установка блока кондиционера внешнего или внутреннего внутри балкона мера зачастую вынужденная. УК или застройщик в новостройке могут рекомендовать установку сплит системы именно на лоджии, чтобы сохранить целостный облик фасада здания или дом может принадлежать к историческому наследию.

Владелец квартиры в этом случае сталкивается с целым ворохом проблем — необходимостью разделения воздушных потоков, обеспечения охлаждения агрегата. Все это, конечно, преодолимые трудности, но если есть возможность, лучше все-таки установить наружный блок на фасаде в непосредственной близости с балконом для облегчения технического обслуживания.

Расскажите о том, как устанавливали кондиционер на вашем балконе или лоджии. Поделитесь известными вам нюансами процесса и технологическими тонкостями. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

Лучшие решения – короб для кондиционера на лоджии и вывод для мобильного кондиционера

Большинство современных домов с фасадным остеклением лоджий устроены так:

• Снаружи фасада кондиционер повесить некуда – этому мешает сплошное остекление.
• На самой лоджии есть вентиляционные решетки, которые предназначены не только для вентиляции лоджии, но и для установки рядом с ними кондиционера (есть доступ к уличному воздуху).

Кондиционер, при таких вводных, устанавливается непосредственно на лоджии и его можно и нужно спрятать в специальный короб.

Из чего сделан короб для кондиционера

Короб для кондиционера делают из пластикового профиля (как пластиковые окна). Заполнение – сэндвич-панели или стеклопакет, если вы хотите, чтобы короб был прозрачный. Как и окна ПВХ короб может быть любого цвета или с ламинацией под дерево.

Если очень упрощенно, то короб для кондиционера – это короб из пластиковых окон, со всеми сопутствующими преимуществами: герметичность, надежность, практичность и долговечность (срок службы 40 – 60 лет).

Короб для кондиционера – 3 плюса и ни одного минуса

Короб для кондиционера на лоджии выполняет сразу несколько функций.

Эстетично
Спрятанный в короб кондиционер не мозолит глаза и не портит интерьер лоджии.

Герметично
Короб для кондиционера из пластикового профиля – это герметичная конструкция. Уличный воздух не попадает внутрь помещения, что обеспечивает правильную работу кондиционера и комфортный микроклимат. Это важно, если лоджией часто пользуются, как дополнительным помещением, или когда лоджия присоединена к комнате.

Летом короб не пропускает жаркий воздух, зимой – холодный, кондиционер работает правильно.

Функционально
Короб для кондиционера – это удобно. Наверху можно сделать дополнительную рабочую поверхность и использовать ее как подоконник или стол. В любое время вы имеете доступ к кондиционеру благодаря открывающейся дверце.

Как сделать вывод для мобильного напольного кондиционера

Мобильный напольный кондиционер – удобное временное решение. Его можно использовать только летом при необходимости, а на зиму убирать.

Хорошо и эффективно работать такой кондиционер будет, только если правильно реализован вывод теплого воздуха на улицу через гибкую гофру. Просто высовывать гофрорукав в открытое окно – не выход. Даже через маленькую щель будет поступать теплый уличный воздух и кондиционер перестанет нормально работать.

Правильное решение – сделать вывод для кондиционера – специальное аккуратное отверстие в балконной двери или окне.

Вывод для кондиционера в балконной двери
В сэндвич-панели делается отверстие нужного диаметра, куда вставляется воздуховод. Кольцо воздуховода можно посадить внутри круга на герметик или использовать специальные замки. Если балконная дверь вся стеклянная, нижний стеклопакет можно заменить на сэндвич-панель и уже в ней сделать отверстие.

Вывод для кондиционера в окне
Если в квартире нет балкона, вывод для кондиционера можно сделать в окне. Для этого надо заменить стеклопакет на сэндвич-панель и в ней сделать отверстие для воздуховода или заменить стеклопакет на комбинированный вариант (стекло + сэндвич-панель).

В периоды, когда мобильный кондиционер не используется, его можно убрать в кладовку, а отверстие закрыть специальной заглушкой или заменить сэндвич-панель на аналогичную без отверстия или стеклопакет (просто менять их местами – летом устанавливать с отверстием, зимой – глухую).

Правильная установка внешнего блока кондиционера на лоджии ии балконе

Наружный блок сплит-системы сжимает фреон, передавая его во внутренний. Конденсатор, находящийся в этом блоке, отдает теплый воздух, раздуваемый вентилятором. Этот факт стоит учитывать, выбирая место для наружного блока системы.

Определение места для данного блока зависит от ряда факторов. Шум работающего вентилятора может причинять неудобства соседям. Ветер, направленный на вентилятор наружного блока препятствует его нормальной работе. Установка на застекленной лоджии может создать некоторые проблемы с отводом теплого воздуха. Попадание прямых солнечных лучей, как и воздействие атмосферных осадков, негативно сказывается на функционировании агрегата.

Не стоит размещать его и вблизи деревьев, так как при порывах ветра возможно попадание в блок веток или листьев. Запрещено монтировать наружный блок сплит-системы вблизи газовых труб.

Выбор места для наружной части системы осуществляется и с учетом сокращения длины трубок, соединяющей наружный и внутренний блоки.

Отдельное внимание необходимо уделить отводу конденсата. Жидкость не должна стекать на фасад дома

Лучше всего отводить конденсат в канализацию, однако это может оказаться весьма недешево.

Место для наружного короба выбирается таким образом, чтобы обслуживание его не вызывало никаких затруднений.

Правила размещения климатических устройств

В инструкции по эксплуатации указываются правила размещения для безопасной и надёжной работы устройств. Для безопасной работы необходимо:

не размещать блоки близко к источнику тепла;

рядом с наружным блоком не должна проходить газовая труба;

нельзя хранить вблизи от блоков легковоспламеняющиеся и ядовитые материалы;

крепление должно выдерживать большой вес наружного блока и не разрушится от вибрации.

Надёжную работу устройства обеспечат следующие правила:

наружный блок устанавливается не ближе 500 мм от стены;

внутренний блок монтируется не ближе 150 мм от потолка. С обоих боков у блока должно обеспечиваться свободное пространство более 100 мм;

чтобы свободно стекал конденсат, внутренний блок монтируется под наклоном до 5 градусов;

протяжённость всех коммуникаций не больше 10 м;

разница по высоте между блоками до 3 м.

Рекомендации по эксплуатации сплит системы

Климатотехника выручает нас в знойные летние месяцы, охлаждает наши квартиры и дома, и, чтобы сохранить сплит системы в хорошем состоянии и надолго, разумно прислушаться к следующим рекомендациям.

Совет #1. Выбирая кондиционер, отнеситесь серьезно к расчету мощности необходимой техники.

При просчитывании необходимо учитывать площадь помещения, число проживающих людей, наличие тепловыделяющих устройств и другие параметры, но за базовую величину следует принять число, равное площади, разделенной на десять.

На практике мощность потребления раза в три меньше мощности охлаждения, фактически кондиционер представляет собой холодильное устройство, которое перемещает холод. По этой причине и обогревать помещение экономически выгоднее кондиционером, а не электронагревателями.

В любом случае для эффективного использования сплит системы требуется приобретать кондиционер с мощностью, соответствующей указанной площади помещения.

При установке кондиционера на южной солнечной стороне, мы добавляем нагрузку на компрессор, внутренний и внешний блоки системы, не учитывая достаточно значительные поступления тепла солнца. По оценкам специалистов, если на северной стороне приток составит 100 Вт, то на юго-восточной он составит 400 Вт на 1 кв. м. оконного проема

Совет #2. Не размещайте блоки кондиционера на солнечной стороне. Под солнечными лучами датчик температуры на корпусе будет нагреваться и показывать значения, не соответствующие действительности. Помимо этого, на нейтрализации излишнего тепла кондиционер теряет дополнительно энергию.

Оптимальным решением будет использовать плотные шторы или жалюзи в квартире, и установить козырек для защиты от солнца ( зимой от снега) над наружным блоком системы.

Совет #3. Не включайте кондиционер на обогрев при температуре ниже нуля.

Все современные модели имеют ограничительный диапазон температур, для охлаждения это от -5 и +18 градусов (для различных систем) до верхней границы +43. Ограничение использования связано с изменением физических характеристик компрессорного масла и фреона при минусовых показателях, и износом компрессора в течении 2-3 лет.

Совет #4. Обязательно проветривайте помещение, но при выключенном кондиционере. Ошибочно считать, что обычный кондиционер охлаждает поступающий с улицы свежий воздух, а использованный из помещения выталкивает наружу. Только у оконных и канальных агрегатах есть возможность добавлять свежий воздух в общий объем (до 30%).

Исходя из величины главного технического параметра канальных кондиционеров, оборудование подразделяется на низко-, средне- и высоконапорное. Первые, с короткими воздуховодами часто устанавливаются в гостиницах, вторые – в домах и офисах, мощные последние в залах и супермаркетах

Сплит система может только охлаждать и нагревать, перемещать по кругу одни и те же, находящиеся в закрытом помещении, воздушные массы. Обычно применяют кондиционер при закрытых окнах и дверях, чтобы не тратить зря электроэнергию, что, с другой стороны, влечет накопление углекислого газа.

Поэтому необходимо раз в несколько часов (при отключенном кондиционере) минут 15 проветривать помещение.

Совет #5. Регулярно очищайте и меняйте фильтры. Накапливание пыли на фильтрах приводит к размножению бактерий и дополнительной нагрузке для кондиционера. Современные модели устройств оснащены несколькими фильтрами для грубой и тонкой очистки.

Главный фильтр предназначен для защиты от грязи деталей внутреннего блока и предупреждения засорения системы, от его качества зависит износ кондиционера в целом. Представляет собой металлическую или пластиковую сетку, легко моющуюся мыльным раствором.

Фильтры тонкой очистки выпускаются в большом ассортименте и меняются мастерами из техобслуживания.

Каких ошибок следует избегать

Самая большая ошибка – это своевольный монтаж наружного блока. Если существуют нормы установки или запреты, наложенные городскими властями либо управляющей компанией, с ними предварительно нужно ознакомиться. При нарушении придется не только заплатить штраф, но и самостоятельно демонтировать оборудование.

Также не стоит устанавливать наружный блок в остекленной лоджии с постоянно закрытыми или недостаточно открытыми окнами – оборудование раньше срока выйдет из строя из-за регулярных перегревов. А неправильно выбранное место монтажа внутреннего модуля приведет к тому, что сплит-система будет работать вхолостую, охлаждая воздух на балконе и на улице, а не в комнате.

Если кондиционер установлен для охлаждения лоджии, то подойдет любая стена

Часто ошибаются при устройстве кронштейнов для модулей. Если во время работы происходит вибрация, это необходимо предусмотреть: установить амортизирующие прокладки, использовать только прочные металлические кронштейны, выдерживающие вес блока. Необходимо следить за крепежом: от постоянной вибрации со временем гайки могут ослабнуть.

1 Для чего предназначен блок ротации кондиционеров

Как уже отмечалось в серверном помещении необходимо устанавливать кондиционеры для поддержания идеальных условий. Но, при этом одна единица подобных охлаждающих устройств не сможет создать постоянную подходящую температуру в этой комнате. Всегда должен существовать запасной вариант оборудования на случай аварийной ситуации.

Несколько сплит-систем будут работать по очереди регулируемые устройством ротации кондиционеров. Этот прибор будет обеспечивать последовательность их работы с включением и выключением кондиционеров в нужном режиме.

Согласователь деятельности кондиционеров отменяет необходимость присутствия человека на стадии управления. Такое устройство сможет включать и выключать кондиционеры по мере надобности через равные временные отрезки. Сам механизм обеспечивается изменением параметров по подаче напряжения. Такой принцип работы предотвращает преждевременный износ оборудования и распределяет нагрузку равномерно.

Рассмотрим, для чего же предназначена система ротации климатической техники.

1. 1. Напряжение переключается с вышедшего из строя аппарата на агрегат находящийся в резерве.
2. 2. Поочередное подключение обоих охлаждающих модулей сохранит и поддержит нужный температурный режим в серверном помещении.
3. 3. Если случилось отключение электроэнергии в данном районе, то при ее возобновлении все группы кондиционеров будут перезапущены.
4. 4. Становится невозможным незапланированное отключение этого оборудования с использованием пульта или же изменение режимов работы кондиционера.
5. 5. Осуществляется контроль при ситуации включения двух или более систем при очень жаркой погоде.
6. 6. Если в случае аномальной внешней температуры, повышается норматив в помещении, следует последовательное включение дополнительных мощностей. Это становится возможным за счет датчиков обследующих температурный режим.

Благодаря последнему пункту при аномальной ситуации можно резко понизить повышенное тепло в серверной.

Какова структура согласователя для кондиционеров? Основными элементами такой системы будут встроенный программируемый микропроцессор и различные датчики, предназначенные для сбора информации.

Фото 1. Расположение согласователя работы кондиционеров в помещении серверной.

Основной датчик связан с изменением температурной среды и действует в границах от пятидесяти градусов мороза до ста двадцати градусов тепла. Процесс подключения кондиционеров осуществляется через специальные адаптеры. Режим регулируется с помощью таймера. Периодичность подключений возможна в диапазоне от одного часа до десяти суток.

Тестовый режим работы предполагает использование всех подключенных систем одновременно.

Отличия, которые закладывают производители, несущественные и в основном касаются способов подключения климатического оборудования.

Установка кондиционера на застекленном балконе или лоджии, особенности | Свой Климат

Мы в компании Свой Климат устанавливаем кондиционеры с 2011 года и наши клиенты зачастую сталкиваются с такой ситуацией: монтаж наружного блока на фасад невозможен! Это происходит по разным причинам:

• помещение граничит только с лицевым фасадом, а установка на него запрещена;
• облицовка дома сделана целиком из стекла или другого материала, к которому нельзя ничего крепить;
• управляющая организация или собственник запрещает крепление посторонних предметов на здание;
• на стене нет свободного места.

Не стоит отчаиваться – существует множество решений: размещение на чердаках и подвалах, крышах, на общих и пожарных лестницах, технических этажах, вентиляционных камерах, паркингах и прочих, прочих, прочих. Все зависит от расположения Вашей квартиры.

Эти решения может найти только специалист с большим опытом – инженер-замерщик. Он проверяет все варианты и предлагает самый оптимальный с точки зрения технических возможностей оборудования и ваших пожеланий.

Вызвать замерщика можно по телефону +7(812) 748-2-748 Пн – Пт, с 9:00 до 18:00.

Одно из самых популярных решений – установка кондиционера на балконе или лоджии. Часто застройщики предусматривают именно там места под внешний блок кондиционера.

Для уточнения давайте разберемся, что мы считаем балконом, а что лоджией. Балкон является самостоятельным помещением, выступающим на несколько метров от несущей стены здания, по периметру в целях безопасности устанавливается ограждение. Лоджия наоборот является продолжением существующего помещения, у нее имеется крыша и стены.

Речь идет именно о внутреннем пространстве, т.к. если установка на фасаде запрещена – значит скорее всего она невозможна и на наружных частях балкона. При этом балкон может быть, как застекленными, так и нет. Балкон (лоджия) является частью Вашей собственности и запретить установку чего-либо на этой территории Вам никто не имеет права.

Особенности размещения наружного блока на застекленном балконе:

Особенности актуальны для застекленных помещений. Расположение кондиционера на открытых балконах практически не отличается от установки на фасаде.

1. Внешний блок сплит системы отводит тепло от внутреннего и повышает температуру окружающего воздуха. Чтобы предотвратить его перегрев и снижение эффективности системы окна на лоджии открывайте окна на все время работы кондиционера.

Либо можете заказать установку решетки для балкона или полную термоизоляцию кондиционера. 2. Звук от работающего внешнего блока будет отражаться от плоскостей балкона и может быть несколько выше по сравнению с размещением на улице.

Уровень и интенсивность напрямую зависят от сплит системы, поэтому лучше выбрать тихие инверторные кондиционеры, проверенных марок (например, Fujitsu, Daikin, Tosot, Lessar). 3. Дверь на лоджию держите закрытой. Так Вы не допустите приток горячего воздуха в охлаждаемое помещение. 4.

Совет: Если Вы хотите охладить несколько комнат, а лоджия у Вас одна и площадь её невелика, вместо нескольких кондиционеров лучше заказать одну мульти сплит систему. К ней можно подключить до 8-ми внутренних блоков, а сэкономленное место Вы сможете использовать с пользой.

Плюсы размещения кондиционера на застекленной лоджии:

1. Для установки наружного блока не требуются высотные работы – экономия до 8 000 рублей. 2. Не нужно получать доступ на крышу и согласовывать время проведения работ. 3.

Не требуется согласования установки кондиционера с Комитетом по Градостроительству и Архитектуре – экономия 7 000 рублей и 30 дней, которые понадобились бы на согласование. 4.

Защищенность блока от повреждения сосульками, посторонними предметами, от краж и вандализма. 5. Удобный доступ для технического обслуживания.

Для устранения этого приходится осуществлять работы по переносу наружного блока, что влечет материальные и косметические потери, которых можно было избежать, обратившись изначально в профессиональную климатическую компанию.

Ваши вопросы вы можете задать нам по телефону +7(812) 748-2-748 Пн – Пт, с 9:00 до 18:00 или электронной почте [email protected] – пишите круглосуточно, ответим Пн – Пт, с 9:00 до 18:00

Организация отвода конденсата кондиционера в канализацию

При работе кондиционера на агрегатах наружного и внешнего блока конденсируется вода, которая отводится через дренажные отверстия. Разберемся, как сделать отвод конденсата от кондиционера в канализацию.

Для кондиционера обязательно необходимо установить отвод конденсата.

Плюсы и минусы вариантов отведения конденсата

Существует 4 способа отведения образовавшейся воды:

1. Вывод на улицу – дешево и просто, но стекающая вода при порывах ветра может попадать на стекла, стены и оборудование соседей. В некоторых городах есть официальный запрет на такой способ отведения конденсата.
2. Вывод в бачок – более эстетичный вариант, требующий регулярного обслуживания.
3. Отвод конденсата в канализацию самотеком. Наиболее предпочтительный вариант, имеющий существенное ограничение – самотеком конденсат отводится, если есть возможность проложить дренажные трубы с уклоном минимум в 2, а лучше – в 3 градуса.
4. Принудительный слив конденсата из кондиционера в канализацию. Если расположение окон и дверей делает невозможным прокладку труб под нужным уклоном, применяют специальную помпу, которая отводит воду под давлением.

Рассмотрим особенности отведения воды в канализацию.

Применяемые материалы

Расположение кондиционеров и устройство насоса для отвода конденсата.

Подключение дренажа кондиционера к канализации может потребовать такие материалы:

• трубки из полипропилена для слива конденсата, с диаметром 20-25 мм;
• дренажные шланги – представляют собой гибкую гофрированную трубу с диаметром 16 или 20 мм;
• дренажный сифон – может быть заменен простым изгибанием шланга, образующим гидрозатвор;
• переходники;
• уплотнители;
• теплоизоляция – предотвращает на поверхности отводной трубы образование конденсата;
• хомут соединительный – исключает возможность протечек в месте соединения сливной трубы блока с дренажной трубой;
• крепежный хомут для труб – позволяет избежать деформации трубы, рекомендуется устанавливать через каждый метр;
• помпа – применяется при невозможности отведения конденсата самотеком.

Покупка материалов должна выполняться по расчетам, выполненным на основании схемы, по которой будет производиться отвод конденсата от кондиционера в бытовую канализацию.

Правильное расположение труб для отвода конденсата.

Чтобы организовать отведение воды от внешнего блока, в стене необходимо просверлить отверстие. Это отверстие должно быть хорошо защищено от попадания влаги и ветра. При неправильной установке дренажных шлангов, влага с отводной трубы может подмывать отверстие с внешней стороны стены дома.

В стенах помещения делают штробы и укладывают в них трубы, по которым отводится конденсат от кондиционера в канализацию. При объединении в одну линию отводов от нескольких кондиционеров может потребоваться увеличение диаметра дренажных шлангов.

Дополнительную защиту обеспечивает изоляция трассы гофрированной трубой или виниловой лентой.

Вывод кондиционера в канализацию может выполняться в слив раковины или в трубу, ведущую к стояку. Использование гидрозатвора, созданного изгибанием шланга, не рекомендуется, если кондиционер работает нерегулярно. Вода в трубе будет пересыхать и не остановит распространение запахов канализации в квартиру. Рекомендуем не экономить и приобрести полноценный дренажный сифон с обратным клапаном.

Применение помп также имеет свои недостатки: создает дополнительные шумы, требует профилактического обслуживания, а иногда и аварийного ремонта помпы.

После подсоединения всех систем осуществляют пробный сброс воды в дренажные ванночки кондиционера. После проверки герметичности всех стыков приступают к заделке штроб.

Установка

Определившись с оптимальным месторасположением, можно приступать к монтажу внутреннего и внешнего блоков, особенности установки которых пошагово описаны ниже.

Внутреннего блока

Монтировать внутренний блок следует так, чтобы длина соединительной трассы была как можно меньшей. Существует ряд рекомендаций, которые должны быть учтены при установке.

1. Не допускается монтировать внутреннюю часть сплит-системы напротив кровати или кресел – прямой поток холодного воздуха негативно отразится на здоровье человека.
2. Не рекомендуется крепить испаритель менее чем в 10 сантиметрах от потолка. Это обеспечит необходимый забор воздуха и эффективную работу устройства.
3. Не допускается установка оборудования над шкафами, антресолями или иной мебелью. Во-первых, устройство не будет правильно функционировать, а во-вторых, при включении оно будет сдувать пыль с поверхностей.

Внутренний блок нужно разместить так, чтобы обеспечить к нему свободный доступ для проведения обслуживания или ремонта. Поблизости должна быть отдельная розетка, к которой не будет подключаться другая техника. Использование удлинителей не допускается — при необходимости нужно удалить оригинальный кабель питания и подключить новый, подходящей длины.

Сам процесс монтажа оборудования выглядит следующим образом. В стене пробивается отверстие для вывода соединительной магистрали. Далее делается разметка, после чего монтируется пластина для установки блока. К самому кондиционеру крепится магистраль необходимой длины, после чего она проводится в отверстие наружу, а внутренний блок вешается на закрепленную пластину.

Внешнего блока

Наружный блок должен быть размещен по возможности так, чтобы сократить длину соединительной магистрали. Его установка также требует соблюдения ряда правил.

1. Не допускается размещать наружную часть сплит-системы около окон, тем более соседских, потому что шум во время работы техники может мешать людям.
2. На блок не должны попадать атмосферные осадки или прямые лучи солнца. В противном случае над компрессором необходимо соорудить защитный козырек.
3. Не следует крепить агрегат возле деревьев, потому что ветки могут попасть в блок и повредить его.
4. Поблизости должны отсутствовать газовые трубы.
5. Дренажную трубку во время установки нужно отвести подальше, чтобы вода не лилась под стены дома. Также не стоит допускать, чтобы жидкость текла на тротуар на головы проходящих людей.
6. Блок должен быть размещен так, чтобы можно было легко провести обслуживание или ремонт.

Если агрегат устанавливается непосредственно на переднюю или боковые стенки балкона, нужно учитывать их прочность. Если они ветхие, стенки следует дополнительно укрепить.

Если есть возможность, магистраль нужно закрепить внутри балкона. Это защитит ее от воздействия высоких и низких температур, осадков и случайных повреждений. Закрыть ее разрешается декоративным коробом.

На балконный или кирпичный парапет лоджии или балкона компрессор устанавливается на кронштейны, закрепленные анкерами. Если балкон металлический, к нему можно приварить уголки. В ряде случаев с внутренней стороны парапета прикладывают металлическую пластину и устанавливают кронштейны сквозным креплением. Нужно учитывать, что внешний блок не должен быть размещен вплотную к стенам — сбоку и сзади требуются зазоры для естественной циркуляции воздуха.

Установка на застекленной лоджии

Несмотря на то, что установка наружного блока на застекленной лоджии не допускается, иногда такой монтаж все-таки выполняют.

При таком виде монтажа также есть перечень рекомендаций.

1. Если установка кондиционера проводится перед остеклением балкона, можно заказать специальный короб для внешнего блока, который позволит вывести тепло наружу.
2. Для отвода тепла агрегат допускается разместить непосредственно напротив открывающейся створки окна, чтобы горячий воздух выходил наружу.
3. Кондиционер можно установить, сделав в боковой стенке вырез под наружный блок. Устройство вставляется в него и надежно фиксируется.
4. При монтаже внутри лоджии нужно ставить емкость, в которую будет отводиться конденсат. Необходимо будет следить за ее наполнением и регулярно выливать скопившуюся жидкость.
5. Лучшим решением станет подключение дренажа к канализации, но это может быть слишком сложно в зависимости от планировки квартиры.

После того, как наружный блок закреплен, к нему подключают выведенную магистраль, выполняют вакуумирование, запускают хладагент, а затем проводят пробный запуск. Если техника исправно работает, отверстие в стене запенивают, чтобы не допустить потери тепла и сквозняков.

Особенности установки кондиционера снаружи балкона

Когда внешний блок крепится на внешнюю часть балконной стены, то на моей практике встречались несколько случаев со своими сложностями:

1. В большинстве панельных домов толщина стенки составляет всего 5-7 сантиметров. И если внутри балкон отштукатурен на чистовую, то потребуются короткие анкера для крепления кронштейнов – 4 см. И сверлить перфоратором надо будет аккуратно без удара в конце.
2. В некоторых домах балконы сделаны из металлокаркаса, обшитого металлопрофилем или ЦСП. Если металлопрофиль толстый и надежный, то на него еще можно закрепить легкий блок кровельными саморезами. В случае с ЦСП может потребоваться дополнительно прикручивать или приваривать профильную трубу.
3. Если стена балкона выложена из кирпича, при этом кладка надежно армирована и цемент качественный, то проблем не возникает. А если кирпичи можно разобрать руками, то, конечно же, крепить к такой стене внешний блок опасно. Рекомендую в таком случае внутри балкона сварить надежные перемычки под крепление кронштейнов.
4. Еще интересный вариант с полностью остекленной лоджией до пола (когда нет других вариантов расположения кроме как перед окном). В таких случаях к плите перекрытия мы прикручиваем две профильных трубы 20х40 под крепление внешнего блока.

И еще один момент по выбору места – если боковая стена балкона граничит со стеной соседа, то рекомендую внешний блок вынести на фасад балкона, чтобы не сбыло проблем с соседом.

Если отступить от вышеперечисленных рекомендаций и поставить во главу угла сиюминутную экономию, то в будущем могут возникнуть проблемы с соседями и работоспособностью прибора. А любые последующие переделки на балконе приведут к дополнительным затратам на перенос сплит-системы сопоставимые с установкой новой. В таких случаях будет кстати вспомнить всем известную мудрость – скупой платит дважды.
