Выбираем электрический кабель для монтажа проводки в квартире или частном доме. Часть 2: кабель, провод или шнур?
Рано или поздно, каждый владелец квартиры или частного дома сталкивается с необходимостью замены старой проводки или прокладки электропроводки в новой квартире (доме). Процесс данный не из легких, не из дешевых, не из приятных и не из чистых, но он необходим. В этом случае, перед хозяином квартиры или дома, встает вопрос — какой кабель использовать для электропроводки. От правильного выбора кабеля зависит не только надежность и долговечность новой проводки, но и безопасность (как в плане поражения человека электрическим током, так и в плане пожарной безопасности). На какие же характеристики кабельной продукции обязательно необходимо обращать внимание.
В прошлой статье речь шла о выборе материала жилы кабельной продукции (медь или алюминий) для монтажа скрытой электропроводки в квартире или доме. Сегодня речь пойдет о «муках выбора» между кабелем проводом и шнуром.
Кабель, провод или шнур
Для многих «провод» и «кабель» ничем не отличаются друг от друга, а «шнур» — тот же провод или кабель, но очень гибкий. Да, и шнур, и кабель, и провод являются кабельными изделиями (продукцией), но разница между ними есть.
Электрический кабель состоит из одной или более жил, имеющих собственную изоляцию, которая (которые) в свою очередь заключены в соответствующий общий защитный покров (внешнюю оболочку).
Электрический провод состоит из одной или нескольких скрученных проволок или одной или нескольких изолированных жил, поверх которых может иметься легкая неметаллическая оболочка (обмотка, оплетка). Некоторые провода могут вообще не иметь изоляции.
Электрический шнур представляет из себя электрический провод с изолированными друг от друга электрическими жилами из переплетенных проволок, которые имеют повышенную гибкость (элестичность) и предназначены для соединения с подвижными устройствами (бытовыми приборами).
Исходя из своих характеристик, конструкции и назначения, электрический шнур, для скрытой внутриквартирной электропроводки, категорически не годится.
Кабель всегда имеет изоляцию каждой жилы, которые объединены внутри внешней изоляции (оболочки). Одножильный провод или двух и более жильный (так называемая «лапша») имеют только изоляцию жил. Но бывают и провода, очень похожие на кабель, имеющие и «пожильную» и внешнюю изоляцию (оболочку). Но главное отличие таких проводов от кабеля в том, что внешняя изоляция (защитная оболочка) кабеля защищает жилы от внешнего механического, термического и химического воздействия, а внешняя изоляция провода имеет только электроизоляционную функцию. Отличить в таком случае провод от кабеля можно по маркировке или по цене (кабель с одинаковыми сечением и материалом жил стОит дороже провода).
Поэтому, для монтажа скрытой проводки, в целях безопасности и надежности, рекомендуется использовать, однозначно, кабель. К тому же, срок службы (минимальный) кабеля составляет тридцать лет, а провода — от шести до пятнадцати лет.
Моножильная (однопроволочная ) или многопроволочная конструкция жил
Конструкция жил кабельной продукции бывает моножильной и многопроволочной. В моножильной конструкции один провод состоит из единой жилы. В многожильной конструкции один провод состоит из нескольких тонких жил. Многожильные провода очень гибкие и их легко прокладывать в местах с множеством изгибов, либо при протяжке кабеля через узкие отверстия. Но такая конструкция жил, наряду с достоинствами имеет и два крупных недостатка (по сравнению с моножильной конструкцией). Во-первых, многопроволочный провод имеет бОльшее сопротивление, чем моножильный и сопротивление это может увеличиваться с течением времени (поверхность каждой жилки со временем подвергается окислению и контакт между жилками ухудшается, общее сопротивление провода увеличивается. У моножильного провода окисление идет только на поверхности жилы и не «проникает» внутрь проводника). Во-вторых, без гильзования, такие провода не рекомендуется подключать к контактным площадкам электрического оборудования (жилы могут не «заполнять» все пространство контактной площадки с полукруглой формой, могут перегибаться, деформироваться, ломаться, в результате чего номинальное сечение проводника может уменьшиться). Так же считается (хотя многие оспаривают данное утверждение), что при коротком замыкании, некоторые жилки, не имеющие надежный контакт с остальными жилками, могут стать «слабым звеном» и попросту оправиться или разрушиться, тем самым опять же уменьшив общее сечение проводника.
Поэтому, в целях безопасности, надежности и увеличения срока службы скрытой электропроводки жилых помещений, предпочтительнее использовать при монтаже не электрические провода, а электрические кабели и непременно с моножильной (однопроволочной) конструкцией жил.
Электрические провода
В данный момент вы не можете посмотреть или раздать видеоурок ученикам
Чтобы получить доступ к этому и другим видеоурокам комплекта, вам нужно добавить его в личный кабинет.
Получите невероятные возможности
Конспект урока «Электрические провода»
Задумывались ли вы, почему электрическая энергия так популярна? Одним из её достоинств можно назвать возможность передачи на большие расстояния.
Для электромонтажных работ используют шнуры, кабели и провода.
Сначала поговорим о проводах.
Какие же они бывают? Бывают провода без изоляции, ещё их называют голыми и с изоляционным покрытием.
Определение:
Тот участок провода, по которому протекает ток называют токоведущей жилой.
Состоят жилы из проволоки.
Бывают однопроволочные и многопроволочные жилы.
Чаще всего проволоку для проводов делают из меди и алюминия. Почему именно из этих материалов? У них очень хорошая электропроводимость.
Иногда, когда нужны особо прочные провода – для проволоки берут сталь.
Определение:
Шнур – провод у которого особо гибкие изолированные жилы. Как правило, эти жилы заключаются в хлопчатобумажную или лавсановую оплётку.
Определение:
Кабель – это несколько изолированных проводов, которые заключены в герметичную оболочку.
Оболочка кабеля может быть, как металлической, так и неметаллической.
Помимо проводов, в электротехнике очень часто используются электроизоляционные материалы. К ним относятся: сухая древесина, стекло, пластмасса, фарфор, бумага, картон, резина и так далее.
А нужны они потому, что использовать электрический ток без надёжной изоляции нельзя.
Именно изоляторы защищают человека от действия электрического тока, в случае, если человек коснётся оголённого провода или других элементов электрической цепи, по которым течёт электрический ток.
Но кроме защиты человека от удара тока, изоляция защищает провода от коррозии и соприкосновения токоведущих жил разных проводов. При таком соприкосновении происходит короткое замыкание.
В случае короткого замыкания ток идёт от клеммы к клемме источника, в обход потребителя. В цепи возникает ток большой силы. Настолько большой, что может вывести из строя и сам источник и соединительные провода.
Именно поэтому очень важно хорошо изолировать электрические провода.

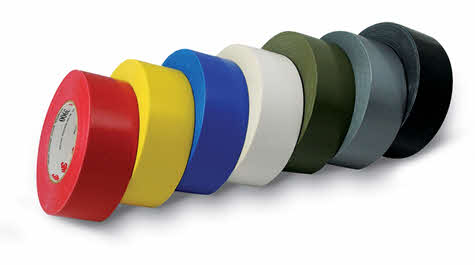

Для того, чтобы изолировать места соединения проводов друг с другом или оголённые участки проводов используют изоляционную ленту, которую чаще называют сокращённо изолентой.

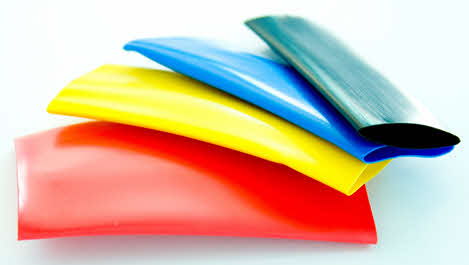

Или используют специальные изолирующие трубки, которые называются кембриками.
Поскольку провода могут иметь совершенно разное назначение и устройство, каждому виду присваивается своя марка. Для того, чтобы выбрать именно тот провод, который вам нужен, надо воспользоваться специальными таблицами. В них даётся расшифровка марки и указывается область применения того или иного провода.

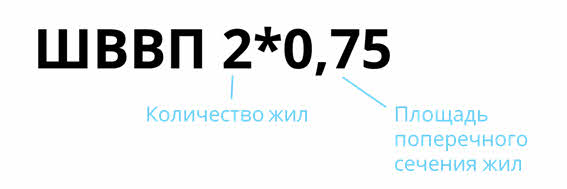

Марки проводов состоят из букв и цифр, которые обозначают назначение провода, материал из которого он состоит и размер сечения жилы.
Давайте посмотрим, как расшифровываются буквы на марке провода.
Р – резиновая изоляция;
В – изоляция из полихлорвинила;
О – хлопчатобумажная оплётка;
А – алюминиевая жила.
Если буквы А на марке нет, то жила сделана из меди.
Познакомимся с каждой группой проводов подробнее.
Установочные провода используют для электропроводок. Существует несколько видов электропроводки. Если проводка проходит по потолку и стенам так, что видны провода, то это открытая проводка, если провода скрыты штукатуркой, то это скрытая проводка.
Установочные провода могут быть разными по конструкции, их жилы могут иметь разные площади поперечного сечения. Чаще всего установочные провода имеют от одной до четырех медных или алюминиевых изолированных жил. Площадь поперечного сечения жил установочных проводов может колебаться от нуля целых пяти десятых до пятисот квадратных миллиметров.
Самые распространённые изоляционные материалы для такого рода проводов – это резина, полиэтилен, полихлорвинил, шелк, лак.
В быту чаще всего используются шнуры с двумя или тремя жилами из меди в полихлоридной изоляции.
Для внутреннего монтажа электрических приборов и аппаратов применяют монтажные провода. Поскольку при монтажных работах провода сильно изгибаются, то жилы монтажных проводов должны обладать повышенной гибкостью.
Именно поэтому, жилы монтажных проводов изготавливают из меди. Площадь поперечного сечения таких проводов от пяти сотых до шести квадратных миллиметров.
Как правило, в монтажных проводах не более трёх жил. Их особенностью можно назвать то, что они легко паяются.

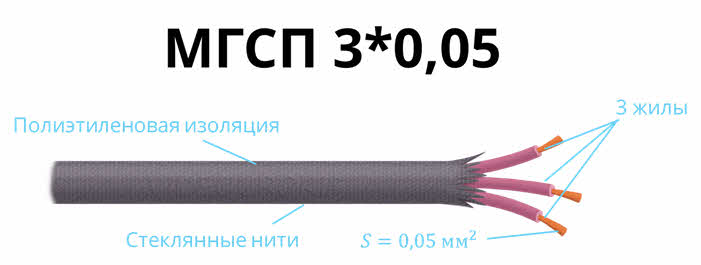

Для изоляции в монтажных проводах используют капроновые, лавсановые или стекловолоконные нити. Для оболочки используют полиэтилен или поливинилхлорид.
Следующий вид проводов – обмоточные. Их используют для изготовления компактных обмоток электрических машин, аппаратов, электроприборов. Особенностью обмоточных проводов является тонкий изоляционный материал
Жилы обмоточных проводов чаще всего делают из таких материалов: медь, алюминий, манганин, константан и нихром.
Очень важно при создании электроцепей выбрать соединительные провода. Нельзя использовать первый попавшийся провод потому, что его электрическое сопротивление может оказаться очень большим. Важно, чтобы изоляция каждого провода соответствовала тому напряжению, под которым будет находится провод, а сечение жилы провода должно соответствовать току, который будет по ней проходить. Конечно, запомнить все возможные значения нельзя. Для этого есть специальные электротехнические справочники. В них, в специальных таблицах указаны нужные нам сведения.
Существуют также специальные таблицы, с помощью которых можно расшифровать марку любого провода, шнура или кабеля. Не только отечественного производства, но и международные марки.
Давайте возьмём несколько проводов и попробуем расшифровать их марки.
Марки для обмоточных проводов первой содержат букву Пэ. У обмоточных проводов с алюминиевыми жилами в конце марки стоит буква А.
Марка ПЭЛ показывает, что перед нами медный провод, изолированный лакостойкой эмалью. Провод марки ПЭВА – алюминиевый, эмалированный и у него винипластовая изоляция.
В марках проводов, которые имеют большое удельное сопротивление присутствуют буква М, если он изготовлен из манганина, К – если из константана, НХ – если из нихрома.
Для присоединения к электросети светильников, радиоаппаратуры, холодильников и других не очень мощных приборов, используют шнур с маркой ШБПВ.
Шнуры марки ШБРО и ШБВВП у которых более прочная оболочка из резины или полихлорвинила чаще всего используют в электронагревательных приборах.
Для утюгов чаще используют шнуры с тканевой оплёткой. Такая оплетка помогает защитить изоляцию от оплавки при прикосновении с нагретой частью. Марка такого шнура содержит буквы Ш и Р.
Давайте посмотрим на провода, которые используют при сборе электроцепей, напряжение которых двенадцать вольт и на шнуры присоединения к источнику электроэнергии бытовых и осветительных приборов.
Провод марки ПГВ состоит из одной жилы, которая состоит из тонких медных проволочек. Жила изолирована полихлорвинилом.
Шнур марки ШБПВ состоит из двух медных жил. Жилы изолированы полихлорвинилом.
Шнур марки ШБРО состоит из двух медных многопроволочных жил. Жилы изолированы резиной и их общая оболочка состоит из хлопчатобумажной или шёлковой пряжи.
Чтобы проверить исправность провода или шнура используют пробник или тестер проводимости. Для проверки концы провода присоединяют к штырям вилки пробника. Если лампочка загорается, значит, разрыва в электрической цепи нет. Если же лампочка не горит, значит, в цепи есть разрыв и провод нужно заменить.
Подведем итоги урока.
Сегодня мы с вами узнали, что для проведения электротехнических работ необходимы провода, кабели и шнуры.
Подробнее поговорили о проводах и шнурах. Сказали, что провода состоят из токопроводящих жил. По количеству жил различают одножильные и многожильные провода. По наличию изоляции – голые и изолированные. По назначению – установочные, монтажные, обмоточные. Поговорили о маркировке проводов. Узнали, что буквенная часть марки провода показывает назначение и конструкцию провода, а численная – говорит о том, из скольких жил состоит провод и какова площадь поперечного сечения этих жил.
Электрические провода, кабели и шнуры, в чём отличие
Электрические провода, кабели и шнуры объединяют общее назначение, передача электрической энергии на расстояние. Вместе с тем, эти электротехнические изделия имеют существенные отличия, о которых далее.
Электрический провод
Электрический провод по своей конструкции состоит из двух частей металлической жилы и окружающим её слоем изоляции.
Металлическая жила, изготовленная из меди или алюминия, служит токопроводом, для непосредственной передачи электротока. По конструкции жила провода может быть монолитной или скрученной из нескольких жил. В номенклатуре проводов малого и среднего сечения, алюминиевые жилы отходят на второй план, заменяясь жилами из меди.
Изоляция проводов служит для защиты токопроводящих жил от прикосновения, а также не позволяет истекать электроток в произвольном направлении.
В применении, провода используются для сборки электросхем бытовых приборов, оргтехники, электроприборов, электрической проводки автомобилей. В электромонтаже провода используются для устройства линий электропередачи и электромонтаже в промышленных зданий для подключения станков, машин, механизмов с напряжением питания до 450 В (переменное напржение) или 1000 В (постоянное напряжение).
Наиболее популярны провода АППВ (с алюминиевыми жилами 2-6 мм) и ППВ (с медными жилами 0,75-4 мм).
Отдельно можно выделить провода СИП. СИП это самонесущие изолированные провода, предназначенные для монтажа линий электропередач напряжением до 1000В. По маркировке СИП это провода, а по конструкции это кабели, то есть, несколько изолированных жил закрытых общей изоляцией.
Электрический кабель
В отличие от провода, электрический кабель это несколько электрических проводов, объединенных под общим слоем изоляции. Конструкция электрических кабелей позволяет более технологично проводить работы по монтажу электропроводки и линий электропередач.
В жилых помещениях, электрические кабели используют для прокладки (монтажа) электропроводки силовых розеток и освещения. Марка кабеля подбирается по способу прокладки, планируемой нагрузки и окружающей среды.
Маркировка и сортимент кабельной продукции настолько огромен. Даже перечисление сортимента кабельной продукции предприятия продающего кабели и провода оптом, займет несколько страниц. Из популярных кабелей повсеместно используемых для электромонтажа можно назвать: для электромонтажа кабели ВВГ, ВВГнг (кабели в виниловой изоляции с медными жилами), кабели НЮМ серии. Бронированные кабели ВБбШв.
Электрический шнур
Электрическим шнуром называют гибкий электрический кабель, жилы которого имеют многопроволочную конструкцию жил.
Основное предназначение электрических шнуров обеспечить соединение подвижного электроприбора с источником электрической энергии.
В быту, все бытовые приборы подключаются к электрическим розеткам через электрические шнуры, которые мы называем шнур электропитания.
Наиболее известны шнуры ПВС. Шнур ПВС интересен сам по себе. По маркировке это П-провод, по назначению, подключение электромашин и механизмов до 450В, это шнур, на сути, это кабель с коэффициентом гибкости 5-го класса.
